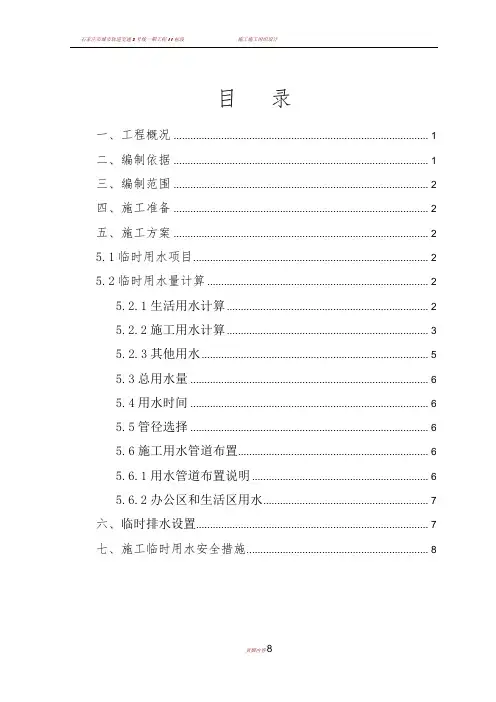

目录
一、工程概况 (1)
二、编制依据 (1)
三、编制范围 (2)
四、施工准备 (2)
五、施工方案 (2)
5.1临时用水项目 (2)
5.2临时用水量计算 (2)
5.2.1生活用水计算 (2)
5.2.2施工用水计算 (3)
5.2.3其他用水 (5)
5.3总用水量 (6)
5.4用水时间 (6)
5.5管径选择 (6)
5.6施工用水管道布置 (6)
5.6.1用水管道布置说明 (6)
5.6.2办公区和生活区用水 (7)
六、临时排水设置 (7)
七、施工临时用水安全措施 (8)
临时用水专项方案
一、工程概况
和平路高架西延(中华大街-西二环)工程,路线全长4.64km,道路红线60~70m。工程建设平行匝道4对,建设立交桥2座,主要建设内容包括道路工程、桥梁工程、排水工程及附属工程等。
本标段为变电街~石太铁路,桩号范围hplK1+254~hplK2+182,包括WE1下匝道全部、EW1上匝道局部及石太铁路跨线桥,其中EW1上匝道桩号范围为ew1K1+861~ew1K2+066,we1匝道里程范围为we1K1+ 395.000~ we1K1+549.800,全部为简支预应力小箱梁结构;
其中主线里程为hplK1+932.000~hplK2+182,跨径布置为125+125m,全长250m,为单塔单索面墩梁铰结体系矮塔斜拉桥。跨铁路孔由125m 的边跨跨越。结构整体为墩梁铰结体系。索塔位置梁底设置竖向支座。上跨石太铁路转体施工,转体总重量为5475T。主桥其余部位均为简支预应力小箱梁结构。
ew1匝道里程范围为ew1K1+861~ew1K2+066,其中匝道主线里程为ew1K1+886~ew1K2+066,匝道主线跨径布置为90+90m,全长180m,为变截面钢箱梁T构。跨铁路孔由90m的边跨跨越。桥面纵坡相对于主跨中心线对称,坡度为1.45%,其中主跨及部分边跨处于R=30000m的圆弧竖曲线上。主梁为两侧带悬臂的单箱单室钢箱梁,其顶板为正交异性板结构。同为上跨石太铁路转体施工,转体总重量为2160T.其余部位均为简支预应力小箱梁结构。
二、编制依据
1、设计文件
《石家庄市和平路高架西延(中华大街~西二环)施工图设计》(上海市政工程设计研究院,2015.12);
《石家庄市和平路高架西延(中华大街~西二环)施工图设计》(铁道第三勘探设计院,2016.3);
2、有关规范及标准
《建筑给水排水设计规范》(GB50015-2005) ;
《施工现场临时用水安全技术规范》(JGJ46—2005);
《施工现场临时消防安全技术规范》(GB50720-2011);
《建筑施工手册》(第五版);
三、编制范围
本方案主要介绍和平路高架西延(中华大街~西二环)工程二标段在施工区域内生活生产临时用水的设计及布局情况。
四、施工准备
依据工程规模,施工工艺流程及工程人员机械的投入,计算工程用水量;根据现场实际情况,结合施工平面布置图,确定施工场地及生活区的管线布置。同时对现场情况进行勘察,确定引水路线及引水源。沿途均有市政供水管道,根据施工和办公生活需要,开设水源接驳口。
五、施工方案
5.1临时用水项目
建筑工地临时用水主要包括:生产用水、办公用水、生活用水和消防用水四种。
生产用水包括工程施工用水、施工机械用水。
办公用水包括管理人员办公区卫生用水及生活用水。
生活用水包括工人生活区生活用水及其他用水。
5.2临时用水量计算
5.2.1生活用水计算
施工现场生活用水主要是现场施工人员生活用水和现场生活区人员生活用水。
(1)施工现场生活用水量计算
用水量计算公式:
q1=P1·N3·K4/(b·8·3600)
其中q1──施工工地生活用水量(L/s);
P1──施工现场生活人数,取500人;
N3──施工工地生活用水定额,取值20L/人;
K4──施工工地生活用水不均匀系数,取1.3;
b──每天工作班数(班),取1。
代入公式计算得:
q1=500×20×1.3/(24×3600)=0.1513(L/s)即13m³/天。
(2)项目部生活区生活用水量计算
用水量计算公式:
q2=P2·N4·K5/(24·3600)
其中q2──生活区生活用水量(L/s);
P2──生活区居住人数,取40人;
N4──生活区昼夜全部生活用水定额,取值30 L/人;
K5──生活区生活用水不均匀系数,取1.2。
经过计算得:
q2=40×30×1.2/(24×3600)=0.0166L/s 即项目部生活区用水量为1.44(m³/天)。
本工程生活区用水量为q生活用水=q1+q2=14.44(m³/天)。
5.2.2施工用水计算
因本工程采用商品混凝土,在搅拌站进行施工,现场不涉及搅拌混凝土用水,所以现场施工用水主要集中在柱基工程的泥浆护壁和清孔用水,混凝土浇筑养护用水,预应力工程中张拉压浆用水,机械其他用水等。土方外运及车辆外出需将车轮清洗干净,需在大门口设置洗车池,并且随时保证洗车槽内的水深。同时,现场道路施工时采取抑制扬尘措施,洒水车喷洒路面用水。
用水定额
(1)工程用水量计算
施工生产总用水量按最不利考虑,主要考虑施工内容为承台、墩柱、
桥面铺装、护栏养护用水。根据施工经验及实际集合,施工高峰期1个台班工作量为:混凝土养护800 m2。
现场施工生产用水量计算公式q1= K1K2∑Q1N1/8×3600:
式中:q1──施工生产用水量(L/s);
K1──未预见的施工用水系数,取1.1;
Q1──日工程量生活用水定额,取值如表;
N1──施工生产用水定额;
T1──有效工作日,按天计算;
t ──每天工作班数;
K2──用水不均衡系数,取1.5。
则q1=1.1×1.5×(800*250)/(8×3600)=11.5(L/s)= 330(m³/天)
(2)施工机械用水计算如下:
该区域桩基施工计划使用10台旋挖钻机进行施工。本标段共有桩基430根,桩基施工用时30天。根据施工现场用水管理经验,1台旋挖钻每台班用水定额N2=20(m3/天),计算公式如下:
