套管偏梯形螺纹加工与上扣情况的分析和研究

合集下载

油套管螺纹加工质量缺陷的分析与研究

油套管螺纹加工质量缺陷的分析与研究

油套管螺纹加工质量缺陷的分析与研究摘要:在石油企业勘探开发过程中,油套管螺纹的加工质量直接与勘探开发效益有着紧密的联系。

这主要是因为螺纹属于连接部位,所以其是最为薄弱的环节所在,因而往往是事故高发的区域,在油套管螺纹加工过程中,往往存在这样或那样的质量缺陷。

本文正是基于这一背景,结合自身工作实践,对油套管螺纹加工质量缺陷进行分析,并提出了强化油套管螺纹加工的几点浅见。

希望通过本文的探究,不断的提高油套管螺纹加工质量,切实提高石油企业的勘探开发效益。

关键词:油田企业;油套管螺纹;加工质量缺陷油田企业在石油资源勘探开发过程中,为了预防油套管螺纹加工质量缺陷对勘探效益带来的影响,我们必须对其缺陷的类型进行分析,并采取有效的措施,例如控制原料的直度,确保工件能将中心卡紧,并对机床定位的误差进行控制,同时强化车丝程序坐标点的调整等。

这些措施的应用,能有效的促进加工质量缺陷的控制。

1、油套管螺纹加工中常见的质量缺陷分析油套管螺纹加工中,常见的质量缺陷主要有以下几种:一是黑皮扣;二是波纹;三是紧密距;四是齿高、锥度、螺距等。

就黑皮扣而言,主要是丝扣局部在加工量方面严重不足,导致其出现光洁度较差的情况,其主要和钢管自身的直径以及管壁的厚度、椭圆度和精度以及管端的平直度之间存在关联。

当管体存在黑皮扣时,主要是由于管体外径较小,加上管端的平直度不够,以及椭圆度较大而导致。

而且随着螺纹出现黑皮扣之后,还会出现丝扣偏壁缺陷,主要是对钢管进行车丝处理后,一边较薄而另外一边则壁厚不均。

之所以丝扣会偏壁,其形成的原因和螺纹形成黑皮扣的原因相同,均是由于钢管管端的壁厚不均匀以及椭圆度较大和弯曲所导致,加上螺纹加工存在偏壁,以及加工量没有得到合理的控制,导致丝底壁厚超负差。

所以二者均是螺纹加工的质量缺陷所在。

而紧密距、齿高、锥度和螺距等则属于螺纹参数,往往由于其参数超标而导致其连接性与密封性较差。

其中,紧密距又是整个螺纹中诸多单项参数的综合波动值,所以当任何一个单项参数不合格时,均会对其紧密距带来影响,因而其不仅与钢管材质有关,而且与加工的方式以及加工的机床类型和平稳性与机床自身的精密性等有着紧密的关联[1]。

浅析偏梯形螺纹套管基本手紧上扣位置检验的重要性

浅析偏梯形螺纹套管基本手紧上扣位置检验的重要性

时,才能保证基本机紧上扣位置在范围内而且扭矩不
会)标准的 YB/T 和 GB3303 系列标准生产油井管,此
至于超出很大范围,是接头螺纹连接强度得到保证的
后 API 标准成了石油行业的主要引用标准,如采用
最后屏障。
API SPEC 5B(全称:API SPEC 5B 套管、油管和管线
API 偏 梯 形 螺 纹 ( 英 文 简 写 BC) 为 5 牙/in(螺 距
接箍端面到三角形标记底边的距离:
螺纹消失点处机紧上扣位置:H1=A1-L4
基本手紧上扣位置:H2=A1-L4+A
由图 1 得下列公式:
基本手紧上扣位置——接箍端面与三角形标记的
第一接触平面距离:
规格≤4-1/2″者为 0.400in(10.16mm);
式中:
A1──管端至三角形标记长度,in;
规格 5″~13-3/8″者为 0.500in(12.7mm);
规格≥16″者为 0.575in(14.605mm)。
基本手紧上扣位置——接箍端面与三角形标记顶
点接触平面距离:
规格≤4-1/2″者为 0.775in(19.685mm);
规格 5″~13-3/8″者为 0.875in(22.225mm);
规格≥16″者为 0.750in(19.05mm)。
考虑塞规对接箍端面或内螺纹端面的紧密距 A 的
察和测量管端手紧平面、管端机紧平面,只要观察和测
规 格 ≤13- 3/8″ 者 为 0.575~0.675in (14.605~
规 格 ≥16″ 者 为 0.475~0.575in
1
工厂端拧扣机高速档上扣、有的井队在井场地面
管架用链钳、管钳手工接双根,钻井平台下套管作业套

梯形螺纹加工工艺分析

梯形螺纹加工工艺分析

OCCUPATION2011 5104梯形螺纹加工工艺分析文/赵 静梯形螺纹的广泛应用和质量要求对加工人员提出了更高的要求。

那么怎样能够高质量、高效率地完成梯形螺纹的加工呢?除了对加工人员有一定的知识能力和技术要求外,还要求在加工梯形螺纹中掌握一定的技巧。

梯形螺纹的加工难点是牙型深、导程大,在加工时容易出现三个刀刃同时吃刀的情况,使切削力切削热同时增大,刀具受损严重,甚至还会产生扎刀现象。

梯形螺纹加工工艺具体分析如下:一、参数计算标准牙型角:我国标准规定30°。

螺距:由螺纹标准规定。

 牙顶宽:f=f′=0.366P。

牙槽底宽:w=w′=0.366P-0.536αc内螺纹:大径,D4=d+2αc;中径,D2=d2;小径,D1=d-p;牙高:H4=h3外螺纹:大径,公称直径 ;中径,d2=d-0.5P 小径,d3=d-2h3 。

牙高:h3=0.5P+αc 。

二、刀具准备1.硬质合金梯形螺纹粗车刀为了提高生产效率,可使用硬质合金螺纹刀进行粗车。

要求刀头宽度小于牙槽底宽。

2.高速钢梯形螺纹精车刀该刀能车削出较高精度和较小表面粗糙度的螺纹。

三、加工方法用高速钢车刀低速车削梯形螺纹分如下几种方法:1.左右切入法 这种方法可以防止三个切削刃同时参加切削,因切削力过大而产生振动或扎刀现象。

在梯形螺纹的加工中,常采用左右切削法。

车削过程中,在每次往复行程后,除了作横向进刀外,同时利用把车刀向左或向右作微量进给,这样重复几次行程,直至把螺纹车好。

左右切削法可以实现左右或左中右的切削,可以实现单刀刃或双刀刃切削,避免了三个刀刃同时参加切削的弊端,加工效果良好。

2.车直槽法粗车时先用矩形螺纹车刀车出直槽,然后用梯形螺纹车刀车削两侧,并留出精车余量。

3.车台阶槽法用车直槽法车到接近中径处,然后再用刀头宽度等于牙槽底宽的矩形螺纹车刀把槽深车到螺纹牙高,最后用梯形螺纹车刀车两侧并留出精车余量。

4.分层切削法粗车较大螺距的梯形螺纹时,由于牙槽深,需要切削的面积大,为了减少切削力,可以将牙槽分层切削。

梯形螺纹的加工及问题处理

梯形螺纹的加工及问题处理

浅谈梯形螺纹加工及问题处理内容摘要:主要阐述梯形螺纹车刀刃磨、加工方法、切削用量的选择、出现的问题及解决方法等。

关键词:梯形螺纹车削方法问题处理在机器制造业中,由于梯形螺纹可用来传递动力,几乎所有的设备都有梯形螺纹,因此应用十分广泛。

例如车床上的长丝杠和中、小滑板的丝杆等都是梯形螺纹,它们的工作长度较长,使用精度要求较高,因此车削时比普通三角形螺纹困难。

随着科学技术的不断发展,虽然广泛采用滚丝、扎丝、搓丝等一系列先进工艺,但在一般的机械加工厂中,通常还是采用车削的方法来加工,因此学习梯形螺纹的车削是技工学校学习车削加工课程必修的一个实习课题。

一、理论知识的准备是进行梯形螺纹车削的基础(1)梯形螺纹牙型梯形螺纹的米制和英制两种,我国采用米制(30 °)梯形螺纹,其牙型如下图。

图1梯形螺纹的牙型(2)梯形螺纹尺寸计算(见下表)(3)梯形螺纹标记梯形螺纹标记由梯形螺纹代号,公差带代号和旋合长度代号组成。

梯形螺纹代号为Tr,单线螺纹用“公称直径x螺距”,多线螺纹用“公称直径x导程(螺距)”表示,左旋时加注LH。

公差带代号只标注中径公差带代号。

当旋长度为N组时,不标注旋合长度代号;当旋合长度为L组时,标注L,并用“-”隔开。

例如:Tr40x7-7H表示公称直径为40mm螺距为7mm中径公差为7H中等旋合长度的右旋梯形内螺纹。

又如:Tr40x14(p7) LH-7e-L表示公称直径为40mm导程为14 mm螺距为7mm中径公差为7e、长旋合长度的左旋梯形外螺纹。

再如:Tr40x7-7e-140表示公称直径为40mm螺距为7mm中径公差为7e、旋合长度为140mm的右旋梯形外螺纹。

二、梯形螺纹车刀的准备是进行梯形螺纹车削的前提梯形螺纹车刀的材料的工作一般包括车刀材料的选择和刀具刃磨等几个 方面的内容,在进行车刀准备时我们应注意以下几个方面的问题:(一)梯形螺纹车刀的材料的选择。

车刀材料的选择是否合理,对车削效率和加工质量有较大的影响。

梯形螺纹数控加工及问题处理

梯形螺纹数控加工及问题处理

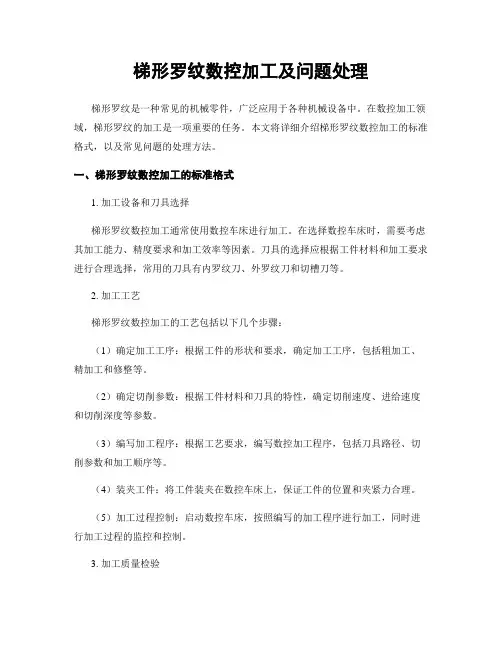

梯形罗纹数控加工及问题处理梯形罗纹是一种常见的机械零件,广泛应用于各种机械设备中。

在数控加工领域,梯形罗纹的加工是一项重要的任务。

本文将详细介绍梯形罗纹数控加工的标准格式,以及常见问题的处理方法。

一、梯形罗纹数控加工的标准格式1. 加工设备和刀具选择梯形罗纹数控加工通常使用数控车床进行加工。

在选择数控车床时,需要考虑其加工能力、精度要求和加工效率等因素。

刀具的选择应根据工件材料和加工要求进行合理选择,常用的刀具有内罗纹刀、外罗纹刀和切槽刀等。

2. 加工工艺梯形罗纹数控加工的工艺包括以下几个步骤:(1)确定加工工序:根据工件的形状和要求,确定加工工序,包括粗加工、精加工和修整等。

(2)确定切削参数:根据工件材料和刀具的特性,确定切削速度、进给速度和切削深度等参数。

(3)编写加工程序:根据工艺要求,编写数控加工程序,包括刀具路径、切削参数和加工顺序等。

(4)装夹工件:将工件装夹在数控车床上,保证工件的位置和夹紧力合理。

(5)加工过程控制:启动数控车床,按照编写的加工程序进行加工,同时进行加工过程的监控和控制。

3. 加工质量检验梯形罗纹数控加工完成后,需要对加工质量进行检验。

常用的检验方法包括外观检查、尺寸测量和罗纹检测等。

检验结果应符合相关标准和要求。

二、常见问题的处理方法1. 加工精度不达标如果梯形罗纹的加工精度不达标,可能会导致工件无法正常使用。

处理方法如下:(1)检查数控车床的精度:检查数控车床的定位精度、回转精度和切削精度等,确保设备的正常运行。

(2)检查刀具的磨损情况:如果刀具磨损严重,应及时更换或者修磨刀具,确保切削效果和加工精度。

(3)调整切削参数:根据实际情况,适当调整切削速度、进给速度和切削深度等参数,提高加工精度。

2. 刀具寿命过短刀具寿命过短会增加生产成本和加工周期。

处理方法如下:(1)选择合适的刀具材料:根据工件材料和加工要求,选择合适的刀具材料,提高刀具的硬度和耐磨性。

(2)优化切削参数:通过调整切削速度、进给速度和切削深度等参数,减少刀具的磨损和热变形,延长刀具的使用寿命。

偏梯形螺纹套管紧密距检验粘扣原因分析及上卸扣试验研究

偏梯形螺纹套管紧密距检验粘扣原因分析及上卸扣试验研究
收 稿 日期 :0 80 — 9 2 0 — 21
E] 孙 宝 全 . 3 多相 混 输 泵 叶 轮 叶 片 强 度 有 限 元 分 析 E] 石 J.
油 矿 场 机 械 ,0 8 3 ( ) 3—8 2 0 , 7 7 : 43 .
作者简介 : 吕拴 录 (9 7)男 , 西 宝 鸡 人 , 授 级 高 级 工 程 师 , 国 机 械 工 程 学 会 失 效 分 析 分 会 失 效 分 析 专 家 ,9 3年 1 5一 , 陕 教 中 18
3 试 验表 明第 4代 多 相 泵 的设 计 是 成 功 的 , ) 将 在此 基础 上 , 一 步 研 发适 用 于 海 上 油 田输 送 原 进
油 的多 相泵 。
第 4代 和 第 3代泵 的试 验地 点 相 同 , 间虽 不 时
同 , 工况 大致 相 同( 但 含气 率 相 同 , 是第 4代 泵 试 只 验时 气液 总流量 略大 ) 故具 有 可 比性 。 , 由图 1 ~ l 可 以看 出 , 4代 多相泵 的增 压能 0 1 第
参考文献 :
力明显优 于第 3代 泵 。 a 第 4代 多相 泵 在 44 0rmi 增 压 已 达 ) 4 / n时
0 5 a第 3代 多 相 泵 在 4 50 rri 增 压 是 . 6MP 0 / n时 a 0 3 a在 57 0rmi . 0MP , 0 / n时增 压 也 仅 是 0 3 a . 5MP 。
SPE8 43, Oc ob r20 . 86 t e 04
b 第 3 多 相泵 的增 压 曲线 曲率 小 , 别 是 ) 代 特 在高 转速处 , 明再 提 高 转 速对 泵 的增 压 能力 已没 说
有帮 助 ; 4代 多相泵 的增 压 曲线 的曲率较 大 , 明 第 说 随着 转速 的进一 步提 高 ,第 4 多 相泵增 压能 力还 代

梯形螺纹的加工工艺与分析

梯形螺纹的加工工艺与分析

南京信息职业技术学院毕业设计论文作者武克利学号21314D40 系部机电学院专业机电一体化题目梯形螺纹的加工工艺与分析指导教师苏根发评阅教师完成时间:2016年5月10日毕业设计(论文)中文摘要毕业设计(论文)外文摘要目录引言------------------------------------------------------------1 1普通车床的概述-------------------------------------------------2 1.1普通车床的组成--------------------------------------------2 1.2普通车床的种类----------------------------------------------41.3普通车床的操作规程------------------------------------------41.3.1开车前的检查-------------------------------------------5 1.3.2操作程序-----------------------------------------------51.3.3停车操作-----------------------------------------------61.3.4运行中的注意事项---------------------------------------61.4 普通车床的主要特点----------------------------------------6 2梯形螺纹加工工艺分析-------------------------------------------72.1梯形螺纹的作用及种类--------------------------------------72.2刀具准备---------------------------------------------------82.3加工方法---------------------------------------------------82.3.1左右切入法---------------------------------------------82.3.2 车直槽法-----------------------------------------------92.3.3 车台阶槽法---------------------------------------------92.3.4 分层切削法---------------------------------------------92.4 加工梯形螺纹的操作步骤 -----------------------------------92.5 梯形螺纹的测量方法 ---------------------------------------92.5.1梯形螺纹塞规测量法------------------------------------102.5.2 单针测量法 ------------------------------------------102.5.3三针测量法 ------------------------------------------102.6 容易产生的问题 ------------------------------------------102.6.1安装螺纹车刀时应注意的问题----------------------------102.6.2车梯形螺纹时应注意的问题----------------------------103 应用实例分析---------------------------------------------------10 结论------------------------------------------------------------11 致------------------------------------------------------------11 参考文献---------------------------------------------------------12引言本课题主要是螺纹配合的设计与加工,是根据仔细查阅相关资料文献和查阅网上资料设计。

油套管特殊螺纹接头加工技术研究

油套管特殊螺纹接头加工技术研究

油套管特殊螺纹接头加工技术研究作者:高国兴来源:《科学与财富》2015年第18期摘要:本文对油套管特殊螺纹接头的发展概况进行查询及研究,针对本公司开发的JIP特殊螺纹接头,研究配套的加工设备、刀具及加工工艺。

通过以上研究,获得气密封套管螺纹接头的配套加工工艺,并加工了合格特殊螺纹接头样品,进行了现场上卸扣试验,初步验证了特殊螺纹接头结构及参数设计的合理性。

关键词:油套管;特殊螺纹;密封结构;加工工艺;样品1 前言随着深井、超深井、高压油气井、稠油热采井、重腐蚀井、定向井等的开采,对油套管提出了越来越苛刻的技术要求。

API圆螺纹和偏梯形螺纹接头在气密封性、连接强度和耐腐蚀性方面都不能够满足开采环境条件恶劣的油气井的需求[1]。

特殊螺纹接头与API接头截然不同,狭义的特殊螺纹接头是指高密封性能的螺纹接头,尤其是指带金属对金属密封面的螺纹接头。

我国的特殊螺纹油套管的产量和使用量均未达到国际一般水平,这主要是因为国内企业在特殊螺纹接头开发方面投入和技术积累还不够,即使已具备加工特殊螺纹接头的设备条件,但特殊螺纹加工技术滞后,造成不能实现批量生产。

特殊螺纹接头的基本结构设计和主要参数的范围确定,只是特殊螺纹接头研发工作的一部分,还需要通过研究配套的加工设备与工艺,保证特殊螺纹接头的设计要求,最终形成批量生产的能力。

2 特殊螺纹接头设计思路特殊螺纹接头在气密封、连接强度、抗粘扣、耐应力腐蚀、抗热冲击等方面的使用性能都优于API 螺纹接头,这主要是由于特殊螺纹接头在结构设计上与API 螺纹有着根本的不同,除了连接螺纹外还增加了密封结构和扭矩台肩。

2.1螺纹设计由于增加了密封结构,螺纹不再起主要密封作用,特殊螺纹接头普遍采用连接效率高的偏梯形螺纹,如改变承载面和导向面角度,以提高接头抗复合载荷的能力,同时兼顾上扣操作的方便性,目的是减少螺纹干涉量,改善接头应力分布,降低峰值应力,提高接头的连接强度和耐应力腐蚀能力。

API偏梯形螺纹套管三角形上螺纹标记疑点分析

API偏梯形螺纹套管三角形上螺纹标记疑点分析

API偏梯形螺纹套管三角形上螺纹标记疑点分析
API偏梯形螺纹套管三角形上螺纹标记疑点分析
卫尊义;杨力能;高蓉;卫栋;解学东;吕拴录
【期刊名称】《石油矿场机械》
【年(卷),期】2005(034)001
【摘要】API偏梯形螺纹套管内外螺纹机紧联接时,采用控制接箍端面与管体上三角形上螺纹标记之间相对位置的方式进行上螺纹.长期以来,从事石油工程的技术人员对此的理解和做法不统一.文章通过对相关标准、资料的对比分析研究,找出了疑点所在,为今后统一认识提供了可靠的依据.
【总页数】4页(68-71)
【关键词】偏梯形螺纹套管;三角形;标记;机紧位置
【作者】卫尊义;杨力能;高蓉;卫栋;解学东;吕拴录
【作者单位】中国石油天然气集团公司,管材研究所,陕西,西安,710065;中国石油天然气集团公司,管材研究所,陕西,西安,710065;中国石油天然气集团公司,管材研究所,陕西,西安,710065;中国石油天然气集团公司,管材研究所,陕西,西安,710065;中国石油天然气集团公司,管材研究所,陕西,西安,710065;中国石油天然气集团公司,管材研究所,陕西,西安,710065
【正文语种】中文
【中图分类】TE931.201
【相关文献】
1.利用三角形内角的三角函数值的情况判别三角形的形状 [J], 莫明珍; 莫春林
2.玩“活动角”悟三角形三边关系——试谈数学建模在《三角形三边关系》教学中的运用 [J], 李凯。

偏梯形螺纹的有限元分析

偏梯形螺纹的有限元分析

偏梯形螺纹的有限元分析摘要本文用有限元法建立API偏梯形螺纹的力学模型,模拟偏梯形螺纹在受扭和同时受扭与轴向拉力时的应力分布情况。

关键词套管;偏梯形螺纹;应力API螺纹主要包括圆螺纹和偏梯形螺纹,其中偏梯形螺纹又因其较好的连接强度得到更多的使用。

同时现有的特殊扣产品中,有相当一部分是偏梯形螺纹的变形产品或者是在偏梯形螺纹的基础上通过增加前段密封形成的特殊螺纹,因此对偏梯形螺纹的研究有很重要的意义。

1 偏梯形螺纹有限元模型的建立1.1 模型的简化根据API 5B[1]的要求,选取139.7*9.17 P110 BC套管进行有限元建模。

套管为外螺纹,接箍为中心对称的内螺纹,在有限元建模时接箍只取到中心面,套管长度3倍于管端到螺纹消失点的长度[2],忽略螺纹升角,采取轴对称结构,同时假设接箍和套管的材料各向同性,选取材料的弹性模量E=205950MPa,泊松比=0.29,有限元模型如图1。

1.2 边界条件及扭矩的添加由于接箍的中心对称,且在实际在承受轴向载荷时,接箍外扩,套管内缩,因此对接箍中心面进行轴向约束,在套管远端添加轴向拉力。

根据API 5B对于偏梯形螺纹尺寸和上扣要求,在手紧后接箍与套管间无过盈,机紧后在套管与接箍间产生过盈,因此通过接箍与套管间的过盈量来模拟上扣扭矩。

上扣扭矩主要由摩擦力产生的扭矩决定,对于摩擦力产生的扭矩可以通过对每个接触面扭矩求和的形式求出。

在轴向力与上扣扭矩的共同作用下,齿顶和齿底过盈配合,承载面成为密封面。

2 结果分析2.1 上扣扭矩单独作用从应力图,可以看出在上扣扭矩作用下,接触应力主要发生在导向面一侧;从变形图可以看出,套管和接箍在端部的变形最大。

图2是套管导向面应力图。

从图中可以看到,在上扣力矩作用下,导向面应力呈马鞍面形分布,从第一牙开始递减,到第13牙处达到最小值,从第14牙开始接触应力开始增加。

应力呈这种分布趋势的原因有二:1)在上扣的扭矩作用下,螺纹的导向面接触,管端相对壁薄,变形大,等效接触应力从第一牙向后递减;2)5-1/2 in偏梯形螺纹的完整螺纹长度只有1.8410in,9个完整螺纹,从第10牙开始,导向面齿尖倒角逐渐减小,到第13牙齿尖减到最小,因此前13牙导向面的等效应力呈下降的趋势;从第14牙开始,导向面齿尖处倒角消失,接触应力升高,同时越向后螺纹的不完整程度越高,到第18牙处螺纹导向面达到最小值,具有最高的接触应力。

244.5mm套管偏梯形螺纹接头L_4长度公差分析及控制

244.5mm套管偏梯形螺纹接头L_4长度公差分析及控制

i g c nn c i n t a h to heno m a i n i n s e iid i n o e to h n t a ft r 1d me s o p cfe n APISPEC B o 44 5 m t r s 5 f r2 m bu t e s

t r a a i g du i ns c i n on lfe d Tho gh L4t e a e i o pe ii d i h e d c sn rng i pe ton i e oi i l . u olr nc s n t s c fe n APIS PEC 5 b ti o i e e ha o e a e c n be d d e e t i im e e o e a e i c 0r — B, uti s c nsd r d t tL4t l r nc a e uc d p rou sde d a t rt l r nc n a c d a e t n e wih APIS PEC 5CT n he o lfe d s e iia i n, hec l ulto e ul i ha he u e e a d t i i l p cfc to t a c a i n r s t s t tt pp rd —
Ab ta t I sf und t a h o a e t n fp pet a s o ntL4i e s2 2 m fc s sr c :twa o h tt e t t llng h e d o i o v nih p i sl s m 5 2 o a —
201 2拄 第
4 卷 1 3页 第 6 期 第 6
石 油 矿 场 机 械
0I F EL L I D EQUI M ENT P 2 1 4 ( ):3 6 0 2, 1 6 6 ~ 6

套管偏梯形螺纹加工与上扣情况的分析和研究

套管偏梯形螺纹加工与上扣情况的分析和研究

套管偏梯形螺纹加工与上扣情况的分析研究摘要API偏梯形螺纹套管内外螺纹机紧连接时采用控制接箍端面与管体上三角形上扣标记之间相对位置的方式进行上扣。

长时间以来,我油田对偏梯形套管外螺纹的加工和对偏梯形螺纹套管上接箍,一直没有一个相对的标准,一直处于一种模糊状态,本文通过对相关标准和资料分析研究,对这两方面的疑点进行了简单的阐述。

为以后偏梯形扣的加工和偏梯形螺纹套管上接箍提供一些依据。

1 引言API偏梯形螺纹套管机紧连接方式不同于API油管及圆螺纹套管,相关标准没有推荐每一种规格的最小、最佳及最大扭矩值,上扣时主要是以在套管管体上距管端距离为A1处所作的等边三角形钢印标记为参照物,通过控制接箍端面与三角形标记之间的相对位置来间接控制机紧扭矩。

2 偏梯形螺纹套管特点2.1 结构特点偏梯形螺纹套管是API标准油管系列中的成熟产品,较圆螺纹套管而言,最大的优点就是连接强度显著提高。

偏梯形螺纹套管接箍内螺纹从端面起始无镗孔段,管子外螺纹尾部自然消失无退刀锥角,上扣后全部与接箍内螺纹啮合,参与连接直到螺纹消失点,不削弱连接处的管子壁厚。

其连接强度比同规格长圆螺纹套管高出20%,甚至更多。

2.2 上扣特点偏梯形螺纹套管机紧上扣时相关标准没有推荐扭矩值,要求控制接箍端面与三角形上扣标记之间的相对位置来保证有足够的机紧扭矩;而圆螺纹套管每种规格则有推荐的最小、最佳及最大扭矩值,机紧时主要将扭矩值控制在最小与最大值之间。

3 偏梯形套管外螺纹的加工和套管上接箍情况提出套管偏梯形螺纹的加工和套管上接箍,我们油田采用的是“美国石油学会标准套管、油管和管线管螺纹的加工、测量和检验规范API SPEC 5B”标准,但是在实际生产加工偏梯形套管外螺纹中,对加工后的螺纹紧密距检测却不是很清楚,虽然在相关标准里有说明,但实际操作起来却比较困难;套管柱在不同井深位置要长时间承受拉伸、压缩、弯曲、内压、外压和热循环等复合应力的作用,而螺纹作为最薄弱的连接部位,失效事故80%以上发生在螺纹连接处。

φ339.7mm偏梯形螺纹接头套管密封性能和连接强度试验研究

φ339.7mm偏梯形螺纹接头套管密封性能和连接强度试验研究
定 值 。 对 如 何 安 全 使 用 该 批 套 管提 出 了有 效 的 措 施 。
关键词 : 梯 形螺 纹套 管 ; 密距 ; 偏 紧 密封 性 能 ; 接 强 度 连 中 图分 类 号 : 9 1 2 7 TE 3 . 0 文 献标 识码 : A
Te ta d I e tg to n S a n nso r o m a e f r 0 3 7 m m s n nv si a i n o e la d Te in Pe f r nc o 3 9. BC
dif r ntm a p c nd to ors m e f lsz a i a pl sw e e c r i d O t I a o d t t fee ke u o iin f o ul ie c sng s m e r a re U . tw s f un ha
c n r l k p r n ea trr p iig t e g l n on sfo i v siain a d t s e ut. n o — o to ma eu a g fe e ar h al gj it r m n e tg t n e tr s ls I r n i o
Байду номын сангаас
Ab t a t A n i v s i to n p n s a h o e n qu l id s a f o 3 9. m × 1 1 s r c : n e tga i n o i c t e pr blm a d un a i e t nd o ff r 0 3 7 m f 2. 9 mm 8 N 0 BC a i e e gi e .The m a e ilt s s, n he h r u i nd t nson t s s un e h c sng w r v n t ra e t a d t yd a lc a e i e t d r t e

偏梯形螺纹套管紧密距检验粘扣原因分析及上卸扣试验研究

偏梯形螺纹套管紧密距检验粘扣原因分析及上卸扣试验研究

外螺纹第 23 牙牙顶划伤 。
3 ZA
第2次
6. 36
15 48划
伤 12 mm 。
第 3 次 - 3. 46 3 913
未卸螺纹 。
备注 : 上扣位置为接箍端面距上扣标记“ △”底边的距离 ,正值表示接箍端面超过底边 ,负值表示接箍端面还不到底边 。
某油田在商检过程中发现 <339. 7 mm ×12. 19 mm N80 偏梯形螺纹套管检验紧密距之后外螺纹接 头发生粘扣 (如图 1) 和划伤 ,外螺纹接头粘扣位置 主要在靠上部位置 (9~15 点位置) 螺纹承载面 。在 检验紧密距过程中 ,采用螺纹脂润滑的外螺纹接头 不容易发生粘扣 ,而采用机油润滑的外螺纹接头容 易粘扣 。
3) 试验表明第 4 代多相泵的设计是成功的 , 将在此基础上 ,进一步研发适用于海上油田输送原 油的多相泵 。
参考文献 : [ 1 ] Scott S L ,Xu J . Subsea Multip hase Pressure Boo sting
and a New App roach fo r Speed Cont rol U sing a Hy2 drodynamic Variable Speed Drive [ G] . SPE 103323 , September 2006. [ 2 ] Yves Charro n ,Philippe Pagnier. Multip hase Flow He2 lico2Axial Turbine : Applicatio n and Performance [ G] . SP E88643 , Octo ber 2004. [ 3 ] 孙宝全. 多相混输泵叶轮叶片强度有限元分析 [J ] . 石 油矿场机械 ,2008 ,37 (7) :34238.

φ139.7mm套管偏梯形螺纹接头的有限元分析

φ139.7mm套管偏梯形螺纹接头的有限元分析
仅 承 受 相 同轴 向 载 荷 时 产 生 的 最 大 等 效 应 力 值 。 螺 纹 接 头 两 端 是 发 生 断 裂 破 坏 的 始 发 点 , 纹 问 螺
的接 触 压力主要 发 生在 套 管螺纹端部 啮合 的 1 ~3牙 内, 接 触压 力 分布 是 不均 匀的, 着轴 向拉 其 随
[3 王庆国 , 1 周 丹 . 压 水 间 隙 密封 旋 转 喷 头 的 研 制 及 其 高 应 用 [] 机 械 开发 ,0 04 :66. J. 20 () 6—8
4 几 点 建 议
a 由于旋转 喷 头采 用 离心 限速 机 构 , ) 在对 喷 头加工 的过 程 中 , 最好 在 上部 套 体 及下 部 套体 内壁 镀 焊一NNN  ̄N , , 延长喷 头的使用 寿命 。 b 旋转喷头 采用微 间 隙密封结构 , ) 这就 要求
段 敬 黎 祝 效 华。 童 , , 华 宋海 青 。 ,
( .大 港 油 田集 团 新 世纪 机 械 制 造 有 限 公 司 , 津 3 0 8 .西 南 石 油 大学 机 电工 程 学 院 , 都 , 1 5 0 1 天 0 202 成 600 ; 3 中海 石油 ( 国 ) 限 公 司 天 津 分公 司 , . 中 有 天津 3 0 5 ) 04 2
洗效 果 。
能形成 较好 的射流束 , 达到 较好 的清洗效 果 。
3 主 要技 术 特 点
a 该旋转 喷头采 用一组偏 心 喷嘴提供 旋转 动 )
力 , 由一 组 未 偏 心 喷 嘴 平 衡 由 偏 心 喷 嘴 产 生 的 轴 并
5 结 论
1 该 离心 限速 旋 转 喷头 的整 体 设计 合 理 , ) 结 构简 单 , 所采 用 的间 隙密 封 结构 和 离 心 限速结 构 简 单有 效 , 喷头能稳 定在 一个恒 定的转 速下ห้องสมุดไป่ตู้作 , 使 从 而提 高清洗 效率 。

φ244.5 mm套管偏梯形螺纹接头有限元分析

φ244.5 mm套管偏梯形螺纹接头有限元分析
c ul t t o a c hi e ve t hr ou g h t he e x pe r i me n t me t ho d, t he r e a r e a l o t of i mp or t a nt gu i d i ng r o l e f o r e ngi — ne e r i ng a pp l i c a t i o n. The r e s ul t s s h o we d t ha t t he Vo n Mi s e s s t r e s s a nd c o n t a c t pr e s s u r e o f t h e f i r s t
f or c e , i nt e r n a l pr e s s u r e, e xt e r na l pr e s s u r e, be nd i ng mome n t a n d t or q ue e t c .Ba s e d o n t he p hy s i c a l
弹 塑性接 触 问题 的有 限元分 析方 法分 析 了上扣 、 下 套 管、 旋转 套 管 3种 典型 工 况下该接 头的接 触压
力分 布 、 应 力分布 和应 变分布 , 可 以揭 示螺 纹接 头接 触 区和 牙齿 的 弹 塑性 行 为 , 对 工程 应 用有 重要
的指 导作 用。研 究表 明 : 偏 梯形 螺 纹接 头的前 3个牙齿 和 最后 3个 牙齿 的应 力和接 触压 力都很 大 ,
p r e s s u r e d i s t r i bu t i o n, t he Vo n Mi s e s s t r e s s d i s t rቤተ መጻሕፍቲ ባይዱi but i on a nd s t r a i n di s t r i but i on of bu t t r e s s c a s i ng

梯形螺纹的加工工艺与分析

梯形螺纹的加工工艺与分析

梯形螺纹的加工工艺与分析梯形螺纹是一种常见的螺纹形式,广泛应用于各个工业领域。

梯形螺纹的加工工艺与分析对于保证螺纹质量和提高加工效率至关重要。

本文将从梯形螺纹的特点、加工工艺和分析等方面进行详细阐述。

首先,梯形螺纹的特点是螺纹高度大于或等于螺距,螺纹侧面倾斜角度一般为30度。

梯形螺纹的形状复杂,加工难度相对较大。

梯形螺纹一般分为外螺纹和内螺纹两种形式,加工工艺略有不同。

外螺纹的加工通常包括车削和磨削两个过程。

车削是主要的加工方法,适用于粗加工和半精加工。

在车削过程中,应注意刀具的选择和切削参数的合理设置,以保证螺纹的精度和表面质量。

对于一些较高要求的外螺纹加工,还可以采用磨削方法。

磨削可以提高螺纹的精度和表面质量,但是工艺过程复杂,成本较高。

内螺纹的加工通常使用攻丝刀进行。

攻丝刀一般由带有螺纹刀齿的刀片和攻丝杆组成。

加工内螺纹时,首先选择合适的攻丝刀,根据螺纹参数和材料性质确定切削速度和进给量。

攻丝刀通过旋转和推进的方式加工内螺纹,具有加工效率高和精度好的优点。

然而,攻丝刀的刀具寿命有限,需定期更换或修磨。

在梯形螺纹的加工过程中,应注意以下几个方面的问题。

首先,切削力对加工过程和刀具寿命有重要影响。

切削力的大小与材料的性质、切削方式和切削参数等因素密切相关。

合理控制切削力可以提高加工效率和保证产品质量。

其次,表面质量和精度是评价螺纹加工是否合格的重要指标。

加工过程中要注意刀具的选择和切削参数的合理设置,以提高表面质量和精度。

最后,加工过程中的冷却润滑剂的选择和使用是关键。

适当的冷却润滑可以减小切削热对刀具和工件的损伤,同时也有助于提高切削效率。

总结起来,梯形螺纹的加工工艺与分析对于保证产品质量和提高加工效率具有重要意义。

需要根据不同的螺纹形式和加工要求,选择合适的加工方法和切削参数,以确保螺纹的精度和表面质量。

此外,还需要注意切削力和冷却润滑剂的影响,以保证加工过程的稳定性和刀具的寿命。

通过科学合理的加工工艺和分析,可以提高梯形螺纹的加工质量和效率,满足不同应用领域的需求。

梯形螺纹的加工与检测

梯形螺纹的加工与检测

粗糙度检测
使用粗糙度测量仪测量螺纹表面粗糙度,确保其 符合设计要求。
ABCD
表面质量检测
通过显微镜观察螺纹表面,检查是否存在裂纹、 毛刺等缺陷。
旋合检测
将内螺纹和外螺纹旋合在一起,检查其旋合性能, 确保满足使用要求。
检测中的注意事项
确保检测设备与工具的精度 和可靠性,以保证检测结果 的准确性。
注意观察螺纹表面的颜色和 光泽,以初步判断其质量。
梯形螺纹的加工与检 测
目录
• 梯形螺纹简介 • 梯形螺纹的加工 • 梯形螺纹的质量检测 • 梯形螺纹的常见问题与解决方案 • 案例分析
01
梯形螺纹简介
定义与特性
定义
梯形螺纹是一种常用的传动螺纹,其 牙型为等腰梯形,具有自锁性能好、 传动效率高等特点。
特性
梯形螺纹具有较高的承载能力和耐磨 性,适用于各种机械传动和连接领域 ,如机床、减速器、千斤顶等。
应用领域
工业制造
梯形螺纹广泛应用于各种工业制造领域,如机械、 化工、纺织等,作为传动和连接元件。
航空航天
在航空航天领域,梯形螺纹被用于各种重要部件 的连接和传动,如飞机起落架、发动机等。
军事装备
在军事装备领域,梯形螺纹被用于各种武器和军 事设备,如枪械、坦克、舰艇等。
历史与发展
历史
梯形螺纹的历史可以追溯到古代,早 在中国的青铜器时代就已经有了梯形 螺纹的应用。随着技术的发展,梯形 螺纹的加工和检测技术也不断得到改 进和完善。
问题解决方案与优化建议
合理选择刀具和切削参数
优化加工工艺流程
根据工件材料和螺纹规格,合理选择刀具 和切削参数,可以减小切削力,提高加工 效率和螺纹质量。
通过优化加工工艺流程,减少不必要的加 工环节,可以提高加工效率,降低生产成 本。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

套管偏梯形螺纹加工与上扣情况的分析研究
摘要API偏梯形螺纹套管内外螺纹机紧连接时采用控制接箍端面与管体上三角形上扣标记之间相对位置的方式进行上扣。

长时间以来,我油田对偏梯形套管外螺纹的加工和对偏梯形螺纹套管上接箍,一直没有一个相对的标准,一直处于一种模糊状态,本文通过对相关标准和资料分析研究,对这两方面的疑点进行了简单的阐述。

为以后偏梯形扣的加工和偏梯形螺纹套管上接箍提供一些依据。

1 引言
API偏梯形螺纹套管机紧连接方式不同于API油管及圆螺纹套管,相关标准没有推荐每一种规格的最小、最佳及最大扭矩值,上扣时主要是以在套管管体上距管端距离为A1处所作的等边三角形钢印标记为参照物,通过控制接箍端面与三角形标记之间的相对位置来间接控制机紧扭矩。

2 偏梯形螺纹套管特点
2.1 结构特点
偏梯形螺纹套管是API标准油管系列中的成熟产品,较圆螺纹套管而言,最大的优点就是连接强度显著提高。

偏梯形螺纹套管接箍内螺纹从端面起始无镗孔段,管子外螺纹尾部自然消失无退刀锥角,上扣后全部与接箍内螺纹啮合,参与连接直到螺纹消失点,不削弱连接处的管子壁厚。

其连接强度比同规格长圆螺纹套管高出20%,甚至更多。

2.2 上扣特点
偏梯形螺纹套管机紧上扣时相关标准没有推荐扭矩值,要求控制接箍端面与三角形上扣标记之间的相对位置来保证有足够的机紧扭矩;而圆螺纹套管每种规格则有推荐的最小、最佳及最大扭矩值,机紧时主要将扭矩值控制在最小与最大值之间。

3 偏梯形套管外螺纹的加工和套管上接箍情况提出
套管偏梯形螺纹的加工和套管上接箍,我们油田采用的是“美国石油学会标准套管、油管和管线管螺纹的加工、测量和检验规范API SPEC 5B”标准,但是在实际生产加工偏梯形套管外螺纹中,对加工后的螺纹紧密距检测却不是很清楚,虽然在相关标准里有说明,但实际操作起来却比较困难;套管柱在不同井深位置要长时间承受拉伸、压缩、弯曲、内压、外压和热循环等复合应力的作用,而螺纹作为最薄弱的连接部位,失效事故80%以上发生在螺纹连接处。

因此,确保螺纹加工质量和上扣扭矩是非常重要和关键的。

而如何正确加工和检测螺纹又是合格与否的关键步骤之一。

4 分析研究
4.1 相关标准
API偏梯形螺纹套管是美国钢铁公司早期开发的专利产品,以后被列入APISTD 5B标准,也就是现在的API SPEC STD 5B标准。

4.2 分析研究
目前,我油田采用API SPEC STD 5B(GB/T9253.2-1999与其等同)标准进行偏梯形螺纹加工和检测。

在偏梯形套管外螺纹(我油田主要是对短套管和联顶节等外螺纹的加工)的实际加工中,其紧密距检测采用的是专门的螺纹规检验(检测时的紧密距标准为:P1或P(+2.54,0);(S1-S)+A 或A(0,-2.54)),但在套管外螺纹端没有打三角标记,同时,螺纹的加工也没有按照标准要求做到自然消失至锥角,这样就会使上接箍的操作人员没有了一个工作依据,工作起来很不方便。

API偏梯形螺纹套管的上扣。

API偏梯形螺纹套管的上扣扭矩在相关标
准中没有推荐不同规格的最小、最佳及最大扭矩值,上扣主要是以在套管管体上距管端一定距离处所作的三角形钢印为参照。

我们曾经和套管生产厂家(天钢)的技术人员进行过咨询,他们在给套管工厂端上接箍时,没有一个标准的扭矩值,也是按照偏梯形螺纹套管的形位公差来执行的。

由于偏梯形螺纹套管的上扣会受到套管螺纹密封脂(是否过期、变干或是使用了不同规格的套管密封脂等都会影响)和现场环境等诸多因素的影响,套管在上接箍时没有一个标准的扭矩值,生产厂家也没有给出一个标准的推荐值。

因此,我们在井队下套管(7"偏梯形螺纹套管)作业中,会在每次的下套管作业时,先对前10根按照形位公差值(三角标记)来进行一一察看对照,看它的扭矩值是在一个怎样的范围内波动,然后在之后的套管上扣中将这10根的平均值设定为报警扭矩值(我油田下套管队是以厂家给的经验推荐值里的最佳值做为报警值设定的)进行作业。

我们曾经做过试验,试验选用的是正规厂生产的API偏梯形螺纹套管(具体型号为φ177.8 N80×9.19),试验设备是辽宁葫芦岛制造的套管拧扣机。

(当接箍面上至三角形标记底边外侧一个螺距时为最小机紧位置,上至三角形标记顶点时为最大机紧位置,上至三角形底边处为最佳扭矩)。

实验的结果与厂家给的经验推荐值有较大差距。

下面是一组不同来源的数据对照表供参考:
通过以上的分析研究发现,在实际加工和上接箍过程中主要存在有以下几个问题:
1、偏梯形套管外螺纹的加工没有按照螺纹自然消失至锥角的要求加工(这样可能会影响到套管接箍的上扣,严重可能会出现爆扣,前面说过关于BCSG结构特点:内螺纹从端面起始无镗孔段),加工后的套管工厂端无“∆”标识;
2、在上接箍时,没有一个上扣依据(套管偏梯形扣主要是以“∆”符号为上扣依据的,前面数据表里的值都是以“∆”为依据得来的)。

下图为51/2"偏梯形螺纹套管内外螺纹的工作规现场检测图片。

5 结束语
我们在近期曾经检测过一个生产厂家出的51/2偏梯扣型的隔热套管,检测结果为不合格。

检测中出现的一个问题就是:管体上没有明显三角形标识(也没有白色漆带识别位置标识,除非订单另有要求,否则:在5B 标准中,三角形上扣标记的位置提示有相应规定:三角形标记底边相对应的在轴向用一条3/8in宽、3in长的周向白漆带标记说明,)。

因此,建议在购入此类型套管时要严格按照API SPEC STD 5B(GB/T9253.2-1999与其等同)标准验收。

(1)API偏梯形螺纹机紧上扣时,当接箍端面上至三角形标记底边外
侧一个螺距处为最小机紧位置,上至三角形标记顶点处为最大机紧位置;
(2)如果没有三角形标记或是三角形标记位置有误(超出A1±0.79mm),应为拒收的依据;
(3)测量管子端面距接箍端面的距离,如果测量距离超出(N- A1)
+5.08/
(N为接箍长度测量值,A1为三角形底边距管端轴向距离)应成为拒_9.52
收依据。

(4)偏梯形套管外螺纹的加工必须严格按照5B标准检验执行,这也可以作为螺纹加工后检验认定不合格的条件之一。

图1 APT 5B标准中关于偏梯形螺纹尺寸检测数据要求表
图2 使用环规对公扣端进行检测时的尺寸要求
图3
参考资料
[1] API SPEC 5B 套管、油管和管线管螺纹的加工、测量和检验规范。

[2] ST/T6194-2003 石油天然气工业——油气井套管或油管用钢管。

[3] GB/T18052-2000 套管、油管和管线管螺纹的测量和检验方法。

[4] 钻采工具手册科学出版社
[5] 钻井工具手册石油工业出版社。

相关文档
最新文档
