新型穗茎兼收型玉米收获机果穗和秸秆收集装置的设计
新型穗茎兼收型玉米收获机果穗和秸秆收集装置的设计
新型穗茎兼收型玉米收获机果穗和秸秆收集装置的设计引言：玉米是世界上主要的粮食作物之一，其收获过程对于农作物的产量和质量具有重要的影响。
目前，传统的玉米收获机大多只能收获果穗，对于秸秆的处理较为困难。
因此，设计一种新型穗茎兼收型玉米收获机果穗和秸秆收集装置，对于提高玉米收获效率，降低劳动强度，减少废弃物处理成本具有重要的意义。
一、设计原则和目标1.设计原则（1）提高收获效率：收获机应具有高速度、高效率的特点，能够快速收割玉米果穗。
（2）避免损失：收获机在作业过程中应尽量避免对秸秆的破坏，最大限度地保持秸秆的完整性。
（3）方便操作：收获机的操作应简单易行，使得普通农民也能够灵活操作。
（4）易于维护：收获机的部件应具有易于更换和维护的特点，减少维修成本。
2.设计目标（1）收获效率：设计的收获机应能够在单位时间内高效地收获玉米果穗和收集秸秆。
（2）操作便捷：收获机的操作应简单易行，普通农民也能够轻松上手。
（3）保证质量：收获机在收割果穗的同时，要确保收割下来的果穗完整，秸秆不受损坏。
二、设计方案1.收获部分收获部分的设计应考虑到对果穗的快速割断和收集。
设计使用旋转刀片结构实现果穗的割断，通过一定的传动装置将果穗送入收集装置中。
切割刀片应具有锋利和耐磨的特点，以确保果穗的质量。
2.秸秆收集部分秸秆收集部分的设计要保证秸秆的完好性和易于收集。
在收获机的后方设计一个大型的收集装置，通过传动装置将秸秆送入该装置中。
该装置应具有足够的容量和结构强度，以保证高效的秸秆收集。
3.传动部分传动部分应设计合理，能够保证高速和稳定的工作。
可以采用液压驱动系统，以满足高效、稳定和可控的需求。
4.结构设计整体结构设计应简单实用，方便维护和操作。
关键部件的材质应具有耐磨、耐腐蚀和耐高温的特点，以确保长时间的使用寿命。
三、设计优势1.高效率：设计的收获机能够同时收割果穗和收集秸秆，提高了收获效率。
2.操作便捷：收获机的操作简单易行，普通农民也能够方便操作。
4YZ—3型玉米联合收获机摘穗部件的设计分析
图 ４ 摘 穗 板 的 结 构
１ ． 摘穗板 固定 板 ２ ． 摘穗板
３ ． 摘穗板刃铁
的， 但 相对于植株是 向前 向上相对运动 的。因此 ，摘穗板 的
主要结构参数有摘穗板有效工作长度、摘穗板的工作问隙。
摘穗板 的摘 穗动作是 在拉 茎辊拉茎作用下 完成 的 ，因此
图３ 拉 茎 机构 的 布 局 １、４ ． 导 入锥 ２ 、３ ． 拉 茎 辊
的堵塞现 象。经过反复 试验 ，拉茎辊 线速度 与作 业行走速度
的比确定在 ３： ｌ 左右为效 果最佳点。
当 代 农 札 长 拦 编 辑 席 明 Ｖｚ ＝ ３ Ｖ ｏ ＝ ３ Ｘ ６ ． ７×１ ０ ０ ０ ／ ３ ６ ０ ０ ＝ ５ ． ６尚 （ ｍ／ ｓ ）
摘穗板 的工作间隙根 据玉米植株和玉米果 穗的长势来 确 定 。前 面给 出玉米茎秆的最大直径 为 ４ ｃ ｍ， 玉米果穗 的最小
杂 ，又多是小块地不连 片作业 ，为了使作业效果 更好 ，故选 用卡板式摘穗机构 。
入摘穗板之 间的早晚程度也 有一定的差异 。因此 ，一般在设 计 上应 使摘 穗板有 效 工作 长度 大于拉 茎辊 一 定值 。试 验表
明 ，若摘穗板有效工作长度大于拉茎辊有效 工作 长度 ６ Ｃ Ｂ 以 上 ，就可 以保证拉茎辊的有效作业 。
直径为 ５ ｃ ｍ，故摘穗板间隙一般不大于 ４ ｃ ｍ，调整 的标准是
保证茎秆顺利通过 ，同时保证果穗不能进入 。 为 了保证植 株在摘穗过程 中不出现夹堵现 象 ，在摘穗工
作 区内应形 成前紧后松 的趋 势 ，故摘穗板 间隙应后 口大于前 口 ，一般后 口宽 大于前 口宽 ３～ ５ ｍｍ 即可 。在 通常状态 下 ，
摘穗 板间隙 前 口宽度 应调整 为 ３ ｃ ｍ，后 口宽 度应调整 为 ３ ． ５
最新 JX017穗茎兼收型玉米收获机传动部分的设计-精品
JX017穗茎兼收型玉米收获机传动部分的设计摘要为了解决现存背负式玉米收获机割台传动部分润滑不佳的问题，在现存的传动系统基础上将摘穗辊之间和摘穗辊到滚刀的传动放在传动箱内完成，改善其润滑方式，提高其工作寿命和收获机的工作效率；另外该方案还添加了果穗横向强制输送器的传动端口，并将对夹持链传动轴的传动改为链传动，节省了其传动空间。
通过工作原理分析，该传动方案能够胜任其工作，设计完成后对典型零部件进行校核，结果全都符合要求。
关键字：背负式玉米收获机，割台传动，传动箱，润滑，设计目录摘要 IABSTRACT（英文摘要）Ⅱ目录Ⅲ第一章引言 11.1 课题的目的和意义 11.2玉米收获机械国内外机型现状 21.3 本课题研究的内容、目标和方法 31.4 本章小节 3第二章传动方案的确定 42.1 玉米收获机的作用流程 42.2 传动系统方案Ⅰ路线分析 42.3 传动系统方案Ⅱ路线分析 52.4 传动系统方案的确定 62.5 本章小节 6第三章传动系统的设计 73.1 设计指标 73.2 拖拉机动力输出轴到动力传输轴的设计 73.3 传动轴的设计 83.4 前变速器的设计 83.5 前变速器到动力分流轴的动力传输设计 93.6 动力分流轴到各部分的动力传输设计 93.7 动力分流轴的设计 123.8 摘穗辊传动箱的设计 143.8.1 动力输入轴的设计 173.8.2 动力输出轴Ⅰ的设计 183.8.3 动力输出轴Ⅱ的设计 193.8.4 中间轴的设计 203.8.5 动力输出轴Ⅲ的设计 213.8.6 传动箱体的设计 223.9 本章小节 22第四章传动系统的校核 234.1 摘穗辊传动箱动力输入轴的校核 23 4.2 摘穗辊传动箱内锥齿轮的校核 27 4.3 锥齿轮键联接的校核 304.4 圆锥滚子轴承的校核 304.5 本章小节 32结论 33参考文献 34致谢及声明 35。
4YQW-3穗茎兼收背负式玉米联合收获机的设计与研究
ｄ ｉ１ ． ６ ￣．ｓ． ７ — １２２ １ ． ． ４ ｏ ：０３ ９ ｉｎ１ ３ ３ ４ ． １ ０ ９ ｓ ６ ０１ ０ ０
口
没计与硼究
邸志峰 张华 王小瑜 李青龙 刘继元 郑继立 陈粤 晶 ， ， ， ， ， ，
（． １ 山东省农业机械科学研究所 ， 山东 济南 ２ ０ ０ ：２山东 国丰机械有限公司 ， ５ １０ ． 山东 兖州 ２２ ０ ） ７ １０ 摘要 ： 设计 了４ Ｑ ３型穗茎兼收 玉米联 合收 获机 ， Ｙ Ｗ一 该机 由上下两层割 台组成 ， 上层收 获果穗 ， 下层收获秸秆 ； 秸秆被 盘刀式切碎机切碎抛向集草车。通过田间试验和检测 ， 证明符合 国家相 关标准规定 ， 并通过 了成果鉴定 。 关键词 ： 稳茎兼收 ； 玉米 ； 收获机
秆 产量 巨大 ， 良好 的青黄贮 饲料 资源 之一 。随着 是 我 国农 业结 构 的调 整 和畜 牧业 的发 展 ，穗 茎兼 收 玉 米联 合 收获 机成 为近 期 国 内发展 的热 点 。穗茎 兼 收玉 米联 合 收获 机不 仅 可 以解 决 玉米 茎 秆 回收 利 用 、 展 畜牧 业 的要 求 ， 发 而且 可 以防止 茎 秆焚烧

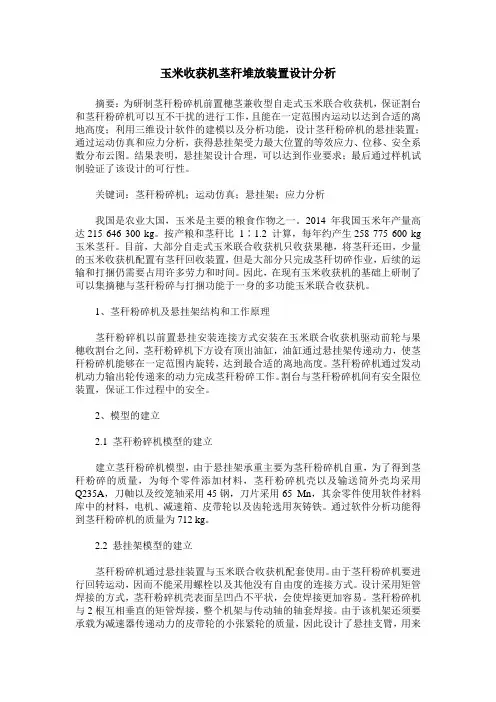

玉米收获机茎秆堆放装置设计分析
玉米收获机茎秆堆放装置设计分析摘要：为研制茎秆粉碎机前置穗茎兼收型自走式玉米联合收获机，保证割台和茎秆粉碎机可以互不干扰的进行工作，且能在一定范围内运动以达到合适的离地高度；利用三维设计软件的建模以及分析功能，设计茎秆粉碎机的悬挂装置；通过运动仿真和应力分析，获得悬挂架受力最大位置的等效应力、位移、安全系数分布云图。
结果表明，悬挂架设计合理，可以达到作业要求；最后通过样机试制验证了该设计的可行性。
关键词：茎秆粉碎机；运动仿真；悬挂架；应力分析我国是农业大国，玉米是主要的粮食作物之一。
2014年我国玉米年产量高达215 646 300 kg。
按产粮和茎秆比1∶1.2 计算，每年约产生258 775 600 kg 玉米茎秆。
目前，大部分自走式玉米联合收获机只收获果穗，将茎秆还田，少量的玉米收获机配置有茎秆回收装置，但是大部分只完成茎秆切碎作业，后续的运输和打捆仍需要占用许多劳力和时间。
因此，在现有玉米收获机的基础上研制了可以集摘穗与茎秆粉碎与打捆功能于一身的多功能玉米联合收获机。
1、茎秆粉碎机及悬挂架结构和工作原理茎秆粉碎机以前置悬挂安装连接方式安装在玉米联合收获机驱动前轮与果穗收割台之间，茎秆粉碎机下方设有顶出油缸，油缸通过悬挂架传递动力，使茎秆粉碎机能够在一定范围内旋转，达到最合适的离地高度。
茎秆粉碎机通过发动机动力输出轮传递来的动力完成茎秆粉碎工作。
割台与茎秆粉碎机间有安全限位装置，保证工作过程中的安全。
2、模型的建立2.1 茎秆粉碎机模型的建立建立茎秆粉碎机模型，由于悬挂架承重主要为茎秆粉碎机自重，为了得到茎秆粉碎的质量，为每个零件添加材料，茎秆粉碎机壳以及输送筒外壳均采用Q235A，刀軸以及绞笼轴采用45钢，刀片采用65 Mn，其余零件使用软件材料库中的材料，电机、减速箱、皮带轮以及齿轮选用灰铸铁。
通过软件分析功能得到茎秆粉碎机的质量为712 kg。
2.2 悬挂架模型的建立茎秆粉碎机通过悬挂装置与玉米联合收获机配套使用。

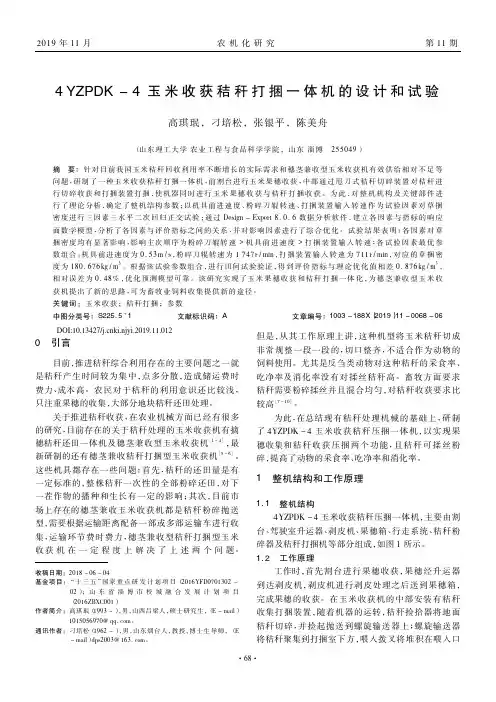

4 YZPDK-4玉米收获秸秆打捆一体机的设计和试验
农机化研究
第 11 期
4 YZPDK － 4 玉 米 收 获 秸 秆 打 捆 一 体 机 的 设 计 和 试 验
高琪珉，刁培松，张银平，陈美舟
（ 山东理工大学 农业工程与食品科学学院，山东 淄博 255049）
摘 要： 针对目前我国玉米秸秆回收利用率不断增长的实际需求和穗茎兼收型玉米收获机有效供给 相 对 不 足 等
面数 学 模 型 ，分 析 了 各 因 素 与 评 价 指 标 之 间 的 关 系 ，并 对 影 响 因 素 进 行 了 综 合 优 化 。 试 验 结 果 表 明 ： 各 因 素 对 草
捆 密 度 均 有 显 著 影 响 ，影 响 主 次 顺 序 为 粉 碎 刀 辊 转 速 ＞ 机 具 前 进 速 度 ＞ 打 捆 装 置 输 入 转 速 ； 各 试 验 因 素 最 优 参
但是，从 其 工 作 原 理 上 讲，这 种 机 型 将 玉 米 秸 秆 切 成 非 常 规 整 一 段 一 段 的，切 口 整 齐，不 适 合 作 为 动 物 的 饲料使用。尤其是反刍类动物对这种秸秆的采食率、 吃净率及消化率没有对揉丝秸秆高。畜牧方面要求 秸秆需要粉碎揉丝 并 且 混 合 均 匀 ，对 秸 秆 收 获 要 求 比 较高［7 － 10］。
数 组 合 ： 机 具 前 进 速 度 为 0 ． 53 m / s ，粉 碎 刀 辊 转 速 为 1 747 r / min ，打 捆 装 置 输 入 转 速 为 711 r / min ，对 应 的 草 捆 密 度 为 180 ． 676 kg / m3 。 根 据 该 试 验 参 数 组 合 ，进 行 田 间 试 验 验 证 ，得 到 评 价 指 标 与 理 论 优 化 值 相 差 0 ． 876 kg / m3 ，
4YZQK-4自走式玉米穗茎兼收秸秆打捆一体机设计
械化收获果穗后 ， 需 机器二 次进地 捡拾秸 秆打捆 ， 耗 时费 工 ， 机 械 多次 进 地 也 易 造 成 土 壤 板 结 Ｊ 。 国 内 只
有 少数 几 家 单位 研 究 穗 茎 兼 收 玉 米 联 合 收 获 机 械 ， 大
多机型由于功 能不完善 、 作业 效果 不理 想 ， 尚未 大面
积 推 广 。玉 米 秸 秆 机 械 化 收 获 与 机 械 化 就 地 成 型技 术 及规 模 化 秸秆 青 贮 技 术 相 互 脱 节 ， 不 能 形 成 一 体 化 连 续 作业 ， 制 约 了玉 米 秸秆 规 模 化进 程 Ｊ 。 针 对 上 述 问题 ， 本 文 研 发 了一 款 自走 式 玉 米 穗 茎
标准。 关键词 ：玉米 ；穗茎兼 收 ；秸秆打捆 ；一体机 中图分类号 ：￥ ２ ２ ５ ． ５ １ 文献标识码 ：Ａ 文章编号 ：１ ０ ０ ３ — １ ８ ８ Ｘ（ ２ ０ １ ８ ） ０ Βιβλιοθήκη — ０ １ ３ ２ — ０ ４
０ 引 言
我 国是农业 大国， 秸 秆资源分布广 、 种类多 、 产量 巨大 。据统计 ， 我国仅主要粮食作物小麦 和玉米的秸
１ 整 机 结 构 及 工 作 原 理
４ Ｙ Ｚ Ｑ Ｋ 一 ４自走式 玉米穗茎兼收秸 秆打捆一体 机 主要 由机架 、 割 台、 果穗 升运器 、 秸秆揉 搓切碎 机 、 剥
皮机 、 果穗箱 、 秸 秆 打捆 机 及 发 动 机 、 驱 动桥 及转 向 桥 等部 件 组 成 ， 整 机 结 构 如 图 １所 示 ， 整机 参数 如表 １ 所 示 。一体 机 采 用 上 下 层 割 台设 计 ， 上 层 为 果 穗 割 台， 下层 为 秸 秆 割 台 。 田 问 作 业 时 ， 玉 米 植 株 通 过 扶
新型穗茎兼收型玉米收获机总体方案设计
毕业设计（论文）题目：新型穗茎兼收型玉米收获机总体方案设计学院：轻工与农业工程学院专业：机械设计制造及其自动化学生姓名：指导教师：中文摘要摘要玉米是我国三大粮食作物之一，是优质饲料和重要的工业原料，同时玉米秸秆还是畜牧业的重要饲料。
目前我国小麦已基本实现了生产过程的机械化，但是玉米的机收面积却不足5%，而且玉米收获后产生的大量玉米秸秆还没有得到有效的利用和解决，这成为玉米生产过程的瓶颈和难点。
因此，研制一种新型穗茎兼收型玉米联合收获机，既适应农民传统收获玉米的习惯，又增加了茎秆青贮收获，使农民增产增收。
随着我国农业结构的调整和畜牧业的发展，穗茎兼收型玉米联合收获机成为发展热点。
穗茎兼收型背负式玉米联合收获机是与55~80马力拖拉机配套，利用拖拉机的动力和行走装置进行作业，可一次完成玉米的摘穗、集箱、秸秆的切碎回收、旋耕灭茬等作业。
本课题通过对现有玉米收获机的研究分析，比较其优缺点，设计出一种性能可靠、结构简单、布局合理的背负式穗茎兼收型玉米联合收获机。
该机采用全新的机架和传动系统，果穗升运器和秸秆升运器上下布置且均采用下刮板，燕尾甩刀位于摘穗辊正下方，该刀前端为切断部分，后面为切碎部分，秸秆被切碎后首先抛入秸秆升运器中，再升运至搅龙输送到抛送器抛送，根茬由位于拖拉机后方的灭茬机灭茬。
本课题的研究对推广玉米收获机械化技术、培育玉米机收市场和改善农牧业的产业结构都具有十分重要的现实意义。
关键词：农业工程，玉米联合收获机，穗茎兼收，背负式，总体设计- I -Abstract（英文摘要）AbstractCorn is one of the three main grain crops in our country, it is the high-quality livestock feed and important industry raw material. In the meantime, the corn stalks is also animal husbandry important feed. Currently, in our country, wheat has already completely produced by machine, but the mechanization proportion of the corn production is only 5%. After the corn harvest, a great deal of corn stalks left in the field, which is hard to clean and use effectively. This is the bottleneck and crux of the corn production. Therefore, devising a new type of spike-stalk-reaping corn combine, it is on one hand accord with the traditional harvest habit of Chinese farmers, and increase the silage output of the stalks on the other hand. This new technology can increase the corn production and the farmer’s incomes.With the adjustment of the agricultural structure and the development of stockbreeding, the corn combine reaping both corn stalk and spike is becoming a hotspot. Spike-stalk-reaping backpack corn combine is equipped with 55~80HP tractors which provide the power and running device. It can finish the steps of snapping and collecting of spike, cutting and retrieving of stalk, rotary tilling at one time.This research starts on the basis of analyzing the merits and shortcomes of existing corn combine harvesters, is to design a new kind of dependable performance and simple structure and rational layout spike-stalk-reaping backpack corn combine. The combine uses the brand-new rack and the transmission system, cob lift conveyer and straw stalk lift conveyer up and down arrangement, and both use the under drawing template, the dovetail flail knife located at the stripper roller underneath, the front of the knife is cut off part, the other is cut up part, after the straw stalk cuts to pieces, first are tossed into the straw stalk lift conveyer, rises to transport again to stirs dragon and transport to throws delivers throw out, the stubble cleaner is located at behind tractor's to eliminate stubble. The research has very important realistic meaning. It can be used in expanding the corn production mechanization, exploring the corn combine market and improving the industrial structure of agriculture and stockbreeding.Key words:agriculture engineering, corn combine, spike-stalk-reaping, backpack, total designII目录摘要 (I)ABSTRACT（英文摘要） (Ⅱ)目录 (Ⅲ)第一章引言 (1)1.1课题的提出和意义 (1)1.2国内外玉米收获机研究现状及发展趋势 (3)1.2.1国外研究及应用现状 (3)1.2.2国内研究及应用现状 (5)1.2.3玉米收获机的发展趋势 (8)1.3本文的主要研究内容 (10)1.4本章小结 (11)第二章方案的拟定 (12)2.1课题研究的指导思想及技术问题分析 (12)2.1.1 指导思想 (12)2.1.2 技术分析 (12)2.1.3 技术路线 (13)2.1.4 技术指标 (13)2.2传统背负式玉米联合收获机 (14)2.2.1 结构 (14)2.2.2 割台 (14)2.2.3 集穗装置 (16)2.2.4 秸秆还田装置 (17)2.2.5 悬挂装置 (17)2.3方案的初步设计 (17)2.3.1 系统体系结构和组成 (17)2.3.2 割台配置及组成 (18)- III -2.3.3 “摘穗——切碎”一体化技术方案确定 (19)2.4方案的整体评价 (20)2.5本章小结 (20)第三章主要组成部分的设计 (21)3.1拖拉机的选择 (21)3.2分禾器的分析与设计 (21)3.3摘穗简介 (27)3.4割台设计 (31)3.5割台悬挂架设计 (35)3.6后架设计 (37)3.7总装配设计 (39)3.8本章小结 (40)第四章综合分析 (41)4.1本机的主要性能参数 (41)4.2特点和创新之处 (42)4.3项目的效益分析 (42)4.4技术竞争力和产业化前景分析 (44)4.5课题风险分析及对策 (44)4.6推广应用及产业化前景 (45)结论 (46)参考文献 (47)致谢及声明 (48)- IV -- V -第一章引言1.1 课题的提出和意义玉米是我国三大粮食作物之一，是仅次于小麦的主要粮食作物，其种植面积和总产量仅次于美国，居世界第二位。
穗茎兼收型玉米收获机茎秆切碎回收装置设计与研究
穗茎兼收型玉米收获机茎秆切碎回收装置设计与研究
玉米秸秆是优质的饲料来源,也是重要的工业原料。
随着畜牧业和新型能源的快速发展,玉米秸秆的综合利用日益受到重视。
穗茎兼收型玉米收获机是一种能够在收获玉米果穗的同时,收获玉米秸秆的机器,实现了玉米秸秆的回收利用,提高了农户的经济收益,解决了秸秆焚烧引起的污染问题,是今后发展的热点。
茎秆切碎回收装置作为穗茎兼收型玉米收获机的核心工作部件,对其的研究更为重要。
茎秆切碎回收装置设计是否合理是决定穗茎兼收型玉米收获机性能好坏的关键因素之一,只有合理的结构和参数设计,才能保证茎秆切碎质量并降低功耗。
本文结合“十二五”国家科技支撑计划重大项目,设计了新型穗茎兼收型玉米收获机茎秆切碎回收装置,包括茎秆喂入装置、茎秆切碎装置、输送装置和抛送装置。
拉茎辊带有直棱,增强了对茎秆的拉引能力。
切碎滚筒动刀片采用自磨刃结构,不需磨刃,降低了功耗。
输送搅龙与抛送叶轮采用管轴连接,分别传动,满足各自的转速要求,实现了搅龙的低速输送和抛送叶轮的高速旋转,保证了碎茎秆的输出。
本文对茎秆切碎回收装置进行理论研究和参数设计,并进行了田间试验。
通过分析处理试验数据,研究各参数对茎秆切碎性能的影响,确定了最优方案组合,有效地提高了茎秆切碎质量,改善了穗茎兼收型玉米收获机的作业性能。
新型穗茎兼收型玉米收获机的研制
装 置 。两 行 玉米 割 台 中 间共 用一 组 下 刮板 升 运 器 。 该组 升 运 器 分 上 下 两 层 ： 层 为输 送 玉米 果 穗 ； 层 输 送 切 上 下 碎 的玉米 秸 秆 。 玉米果 穗 通 过 导槽 将 果 穗 输 送 到 第 ２升 运 器 直 至 到 果 穗 箱 。秸 秆 升 运 器将 秸 秆 输 送 到 横 向搅
具 。Ｊ对 于秸 秆 回收 利用 发 挥 了一定 的作用 ， 因为 ， 但
其 造 价 高 、 靠 性 有 待 于 进 一 步 提 高 等 原 因 ， 能 很 可 不
好 地满 足农 村 收获 实 际 的要 求 。
本文 在 广泛应 用 的纵 卧摘 穗 辊 式 玉 米 收获 机 上 ， 研 制 出适 宜 的秸 秆 切 碎 、 集 、 送 和抛 送 装 置 ， 计 收 输 设
器 、 秆 抛 送 器 、 右 摘 穗 辊 、 式 切 刀 、 秆 横 向 输 秸 左 板 秸
积 ２９ ７ ｍ ， 产量 达 １ ６ ８ ｈ 总 ． ６亿 ｔ 。玉 米 是 重 要 的 粮 食 作物 ， 同时 也 是 重 要 的 工 业 原 料 和 优 质 的饲 料 ， 米 玉
秸 秆还 是重 要 的畜 牧 饲 料 。近 几 年 ， 国玉 米 机 械 化 我
龙 ， 向搅 龙 又 将 秸 秆 输 送 到 抛 送 器 ， 送 器 将 秸 秆 抛 送 到 集 草 车 或 草 箱 ， 现 穗 茎 兼 收 。 横 抛 实
关 键 词 ：玉 米 收 获 机 ；玉 米 秸 秆 收 获 ；穗 茎 兼 收 中 图分 类 号 ：￥ ２ ． １ ２ ５５ 文 献 标 识 码 ：Ａ 文 章编 号 ：１０ ０ ３—１ ８ ２ １ １ ０ ８ ８ Ｘ（ ０ ０）２－ ０ ５—０ ３
自走式穗茎兼收玉米联合收论文
山东理工大学毕业设计（论文）题目：自走式穗茎兼收玉米联合收获机切碎抛送装置的设计学院：农业工程与食品科学学院专业：机械设计制造及其自动化学生姓名：张家彬指导教师：刁培松毕业设计（论文）时间：二О一О年3 月1日～ 6 月17日共16周摘要玉米是我国三大粮食作物之一，各地都有种植。
我国玉米常年种植面积约为0.25亿公顷，产量达1.2亿吨，秸秆产量也超过2亿吨。
不论是对于提高粮食综合生产能力、确保粮食安全，还是对于满足日益增长的饲料需求，玉米种植都具有举足轻重的地位。
为了促进农业的现代化，必须实行粮食生产的机械化，尤其应加快实现收获环节的机械化。
但目前我国玉米收获机械化程度还不到10%，这已成为玉米种植生产的瓶颈。
本课题通过对现有玉米收获机的研究分析，比较其优缺点，设计出一种性能可靠、结构简单、布局合理的自走式穗茎兼收型玉米联合收获机。
该收获机收割部分主要包括拨禾轮、摘穗单元、果穗输送装置、秸秆切碎器、搅龙输送装置和秸秆抛送装置。
果穗输送装置配合下刮板式果穗升运器，将果穗输送到联合收获机后上方进行剥皮、暂存。
通过UG对收割部件进行三维虚拟设计和装配，检测各部件设计参数是否合理，并检测各部件是否存在干涉等，以便更好的完成此次课题任务。
研制出适合我国国情的自走式穗茎兼收型玉米联合收获机，对我国经济和农畜牧业的发展具有非常重要的现实意义。
关键词：玉米收获机穗茎兼收切碎器搅龙抛送AbstractCorn is one of the three major grain crops in our country, and has planted throughout here and there. China’s annual planted area is more than 25 million hectares, and the output of corn is up to 120 million tons, corn stalks is more than 2 million tons. Planting corn has an important position in increasing the comprehensive productivity of grain，ensuring food safety as well as meeting the demand of feedstuff. In order to promote agricultural modernization, we must implement the mechanization of grain production, especially should accelerate the realization of mechanized harvesting, However, our corn harvest mechanization level is very slow, it is less than 10 percent, and it becomes the weak link of the grain planting and production.This research starts on the basis of analyzing the merits and short comes of existing corn combine harvesters, is to design a new kind of dependable performance and simple structure and rational layout spike-stalk-reaping backpack corn combine. This corn harvester mainly made up of distribute rotor、threshing unit、paddle screw conveyer、straw chopped device、screw conveyor and straw cast send parts. Grain conveyer cooperating with under-scraper lift-conveyer, conveyed earcorn to the back-above of corn combine harvester for skinning.Though the three dimensional virtual designing and assembling by using UG for the harvest parts, we can detection of the rationality of component parameters and interference of component. On this basis, we complete the topic task better. This topic, developed the spike-stalk-reaping backpack corn combine harvester suitable for China's national conditions, has very important practical significance to our country economy and the agriculture and the development of animal husbandry.Key words: corn harvester spike-stalk-eaping Chopped device screw conveyor straw cast send目录摘要 ........................................................................................................................................ I Abstract ................................................................................................................................. II 目录 ..................................................................................................................................... III 第一章绪论 (1)1.1 课题的提出与意义 (1)1.2 国内外玉米收获机发展现状 (3)1.2.1 国外玉米收获机发展现状 (3)1.2.2 国内玉米收获机发展现状 (4)1.3 本课题的主要研究内容 (6)1.4 本章小结 (6)第二章秸秆切碎抛送方案的确定与初步设计 (7)2.1 切碎器的设计 (7)2.2 抛送装置的设计 (10)2.3 本章小结 (12)第三章秸秆切碎抛送装置的详细设计 (13)3.1 切碎器的参数设计 (13)3.1.1 切碎装置主要参数的确定 (13)3.1.2切碎器各部分结构设计 (15)3.2 抛送装置的设计 (18)3.2.1 搅龙组件的设计 (18)3.2.2 抛送器的设计 (20)3.3本章小结 (23)第四章各部件的校核 (24)4.1 抛送轴校核 (24)4.2 轴承的校核 (28)4.3 键的校核 (28)4.4 本章小结 (29)第五章总结与展望 (30)5.1 总结 (30)5.2 进一步设想 (30)参考文献 (32)致谢 (34)第一章绪论1.1 课题的提出与意义玉米是我国三大粮食作物之一，常年种植面积约0.25亿公顷，产量达1.2亿吨，秸秆产量也超过2亿吨。
茎穗兼收型玉米收获机摘穗装置设计
速后移并上升 ， 在挡禾板的作用下 ， 与摘穗辊轴线成 ４ ～ ０夹 角 ， ０ ５ｏ 进入 摘穗 辊 。果穗 在两 摘 穗辊 的碾 拉下 被 摘掉 而落 人下 方 ， 入升运 器 ； 进 茎秆 被抛 向后方 。 两 摘 穗辊 间 的间 隙 由偏 心套调 整 。 立 辊式 摘穗装 置 的主要 特点 是 ： 穗 时对秸 秆 的 摘 压缩程 度较 大 ， 穗 的苞 叶被 剥 掉较 多 。在 一般 条 件 果 下 ， 作 性 能 较 好 ； 在 茎 秆 粗 大 、 径 大小 一 致 性 工 但 秆 差、 含水 率较 高 的情 况 下 。 秆 容易 被 拉 断而 造 成 摘 茎 穗 辊堵 塞 。 因此 在实 际应用 中 ， 往在 摘穗 辊后 面 加 往 装拉茎辊 ， 组成双组立辊式摘穗装置（ 如图 ２ 所示） 。
２ １ 年第 １ ０２ 期
章慧全 ： 茎穗兼收型玉米收获机摘穗装置设计
３ ｌ
双组立辊式摘穗装置与立辊式摘穗装置 的配置 方式相同， 由前面一对抓取能力和直径较小的摘穗 它 辊和后面一对抓取能力较强 、直径较大的拉茎辊组 成 。摘穗辊主要起摘穗作用 ， 拉茎辊起拉伸穗柄和茎 秆作用 。 这种摘穗装置性能较好 ， 果穗损失率较低 。 工 作可靠 。 ２２ 摘 穗辊 工 作的 基本 条件 ． ２ ． 能帅事 ．１ ２ 【 茎秆 设 两 摘穗 辊 为 圆柱 形 断 面 ． 当茎 秆 在喂人机构的作用下与摘穗辊接触时。 摘穗辊对茎秆 端部产生支反力 Ⅳ和抓取力 如图 ３ 所示 ） 。
即摘穗辊不抓取果穗的条件为 ： 摘穗辊对果穗的 起始抓取角 的正切值应大于果穗 的抓取系数 。 摘穗辊对茎秆和果穗的抓取系数 及 ，因摘 穗 辊 的材料 和表 面形状 不 同而异 。 般 为 了增 加摘穗 一 辊对茎秆的抓取能力以提高工作可靠性 。 常将摘穗辊 制 成 凸 凹不 平 的花瓣 形 （～ ３ ６个 花 瓣 ） 带 有 螺旋 肋 或 的断面 。查设 计手 册 ，铸 铁 材料摘 穗辊 抓取 系数 为 ：
新型玉米穗茎联合收获机割台的研制
新型玉米穗茎联合收获机割台的研制玉米穗茎联合收获机是实现玉米全价值利用的重要收获机型。
玉米穗茎割台是其最重要的工作部件,目前存在切碎质量不高、切碎茎秆不能满足直接喂饲要求、技术仍不成熟等问题。
本文在分析国内外现有玉米穗茎割台技术研究的基础上,设计了一种新型玉米穗茎割台,对割台主要工作部件进行了理论分析、模拟仿真、研制和田间试验,完成了割台的研制和检测。
论文的主要研究和结论如下:(1)设计了一种以往复式切割器切割,夹持输送链夹持输送,齐根辊齐根,摘穗板拉茎辊摘穗,横置滚筒式切碎,搅龙输送器输送,抛送器抛送装箱或装车为工作过程的玉米穗茎割台。
对割台主要工作部件结构和工作原理进行了分析,确定了割台结构参数与工作参数间的关系。
(2)进行了玉米植株的物理参数测量试验、折弯特性试验和茎秆的径向压缩特性试验、剪切特性试验。
分析了玉米植株物理参数间、偏折角与测量高度间的关系,获得茎秆的径向压缩试验和剪切试验的载荷-位移曲线,研究了玉米茎秆从根部至顶部所需的最大径向压缩载荷和剪切力。
(3)利用RecurDyn 软件建立了玉米植株和夹持切割输送装置的刚柔混合体模型,模拟玉米收获过程中,植株的夹持切割输送过程,研究割刀安装位置、果穗生长方向对夹持切割输送性能的影响;利用ANSYS/LS-DYNA软件建立了玉米茎秆和切碎装置的有限元模型,模拟茎秆的切碎过程,研究切刀切割前角、滚筒转速和茎秆根数对碎茎秆运动轨迹和切碎装置受力的影响。
仿真结果表明:割刀与夹持点间的距离应满足先夹持后切割;切割前角为53°时,切断力最小;切碎滚筒转速大于1534r/min时,切碎滚筒与茎秆间的切断力急剧增大且抛送能力减弱。
(4)研制了割台的主要工作部件,包括分禾器、夹持切割输送装置、拉茎摘穗装置、齐根装置、切碎装置、果穗输送装置和碎茎秆输送抛送装置。
利用Box-Behnken响应面法(BBD)设计了二次正交旋转组合试验,以夹持输送链夹角、夹持输送链线速度、割刀安装位置、机器作业速度为自变量,以果穗损失率、x轴和y轴的最大偏移量为因变量,研究夹持切割输送装置的性能。
新型穗茎兼收型玉米收获机的研制
新型穗茎兼收型玉米收获机的研制刁培松;张道林;刘海涛;袁彩云【摘要】在玉米收获机割台摘穗辊的下方安装一个板式切刀,摘穗辊在摘穗的同时又作为板式切刀的强制喂入装置.两行玉米割台中间共用一组下刮板升运器.该组升运器分上下两层:上层为输送玉米果穗;下层输送切碎的玉米秸秆.玉米果穗通过导槽将果穗输送到第2升运器直至到果穗箱.秸秆升运器将秸秆输送到横向搅龙,横向搅龙又将秸秆输送到抛送器,抛送器将秸秆抛送到集草车或草箱,实现穗茎兼收.【期刊名称】《农机化研究》【年(卷),期】2010(032)012【总页数】4页(P85-87,91)【关键词】玉米收获机;玉米秸秆收获;穗茎兼收【作者】刁培松;张道林;刘海涛;袁彩云【作者单位】山东理工大学,农业工程与食品科学学院,山东,淄博,255049;山东理工大学,农业工程与食品科学学院,山东,淄博,255049;山东理工大学,农业工程与食品科学学院,山东,淄博,255049;山东理工大学,农业工程与食品科学学院,山东,淄博,255049【正文语种】中文【中图分类】S225.5+10 引言玉米是我国第二大作物，2009年我国玉米种植面积2 987hm2，总产量达1.66亿t。
玉米是重要的粮食作物，同时也是重要的工业原料和优质的饲料，玉米秸秆还是重要的畜牧饲料。
近几年，我国玉米机械化收获技术发展迅速，各种形式的玉米收获机不断涌现。
2009年，我国玉米机械化收获水平达到17%[1]。
玉米机械化收获作业的玉米秸秆多数以还田方式处理，但还田过程还存在一些问题，影响下茬小麦播种的质量，出现秸秆还田后农民继续焚烧秸秆的问题。
目前，穗茎兼收型尽管研制了一些穗茎兼收型机具[2-3]，对于秸秆回收利用发挥了一定的作用，但因为其造价高、可靠性有待于进一步提高等原因，不能很好地满足农村收获实际的要求。
本文在广泛应用的纵卧摘穗辊式玉米收获机上，研制出适宜的秸秆切碎、收集、输送和抛送装置，设计出一种新型穗茎兼收型玉米收获机，以满足玉米和秸秆收获的需要。
