汽车仪表盘装饰面板注塑模设计及其工艺参数优化摘要:近年来,汽车领域市场竞争日趋激烈,汽车产品更新换代的速度也逐步加快,汽车厂家为满足市场需求,需要不断推出新的车型或使用新的部件。

在中国汽车制造业发展需求的刺激下,中国汽车模具也迅猛发展,逐渐从中低端向高端市场发展,汽车模具行业面临良好的发展机遇和巨大的发展潜力。

以聚甲基丙烯酸甲酯(PMMA)为薄膜材料,对仪表盘外壳进行模外装饰(OMD)贴膜,采用有限元方法对该成型过程进行模拟仿真,获得了薄膜厚度的分布及其在x、y方向变形分布,分析了影响薄膜成型的因素。

以成型后薄膜厚度平均值的标准偏差及其在x、y 方向变形量的标准偏差同时最小为目标,采用试验设计(DOE)中的正交数组法对其各项工艺参数进行优化分析。

汽车仪表盘装饰面板注塑模设计及其优化工艺也十分重要,本文从优化汽车仪表盘的装饰面板出发,深入探讨装饰面板注塑模设计及其公艺优化参数。

关键词:汽车仪表盘;装饰面板;塑模设计;工艺参数优化;引言汽车仪表板总成是汽车内饰件的重要组成部分,在汽车配件中,所有与仪表板相关的零件统称仪表板总成。

仪表板与副仪表板组成正副仪表板,仪表板总成是汽车最大的一个总成系列。

在汽车内饰件中,仪表板是集安全性,舒适性,与装饰性于一体的部件,汽车仪表板一般分为硬质与软质两种,随着安全气囊的安装,软质仪表板已失去对人的安全性要求,因此只要外观质量得到保证,采用低成本的硬质仪表板是完全可行的。

一、塑件外观要求与结构分析1.1在现代社会,汽车对人们生活的影响越来越大。

随着社会的发展,人们对汽车的要求也越来越高,不仅要求汽车有良好的使用性能,还要求汽车外饰内饰的和谐统一,满足审美要求。

汽车的内饰主要由塑料件构成,因此汽车注塑模具的质量是影响汽车内外饰的重要因素。

模具结构根据汽车仪表板中央装饰件的结构特点与外观要求,模具采用热流道浇注系统。

塑件由于尺寸大,形状复杂,模具分型面高低落差大,熔体填充困难。

第三章汽车内饰面板注塑模设计

第三章汽车内饰面板注塑模设计

第3章汽车内饰面板注塑模设计在现代塑料成型加工工业中,正确的加工工艺、高效的设备、先进的模具是影响塑件生产的三大重要因素。

高效自动化设备只有配备能适应自动化生产的模具才能充分发挥其效能,产品的开发更新都以模具的更新为前提[1]。

实践表明,注塑模设计的优劣,对其制品的内在和外观质量以及生产效率和成本高低,都起着决定性作用[2]。

对注塑模的要求是:1)能生产出形状、尺寸、外观、物理性能、力学性能等各方面都能达到所要求的合格塑件。

2)自动高效,操作方便。

3)结构合理,制造方便,制模成本低。

4)塑件的修整及二次加工的工作量能尽量减少。

5)模具的结构和材料的选择应能满足寿命的要求。

3.1 汽车内饰面板工艺性分析汽车内饰面板制品如图3-1所示,为一多安装插槽、多加强筋以及多曲面组成的非对称复杂零件。

外形尺寸为444mm×366mm×312mm,制品平均壁厚为3mm。

此制品为汽车内饰面板,表面质量要求较高,此外,由于要与其它内饰件装配,因此具有较高的尺寸精度要求。

如图3-1b所示,制品存在倒扣现象不能正常分模,须采用斜顶出机构,如A、B处。

制品存在多处安装插糟等特征,考虑到模具加工的可行性及经济性,须在这些特征处采用镶块结构,如C、D处等。

制品的端部存在两个与模具开模方向不一致的通孔,为保证开模动作的顺利进行,须对该两处通孔采取侧抽芯设计。

3.2 材料参数在塑件设计时,经充分考虑后所确定的模塑材料在注塑模设计时是不能轻易更改的。

因此,必须充分考虑其力学性能、电气性能、耐热性能、耐药性能及耐侯性等,进而考虑其成型条件,并合理选择模具结构[2]。

综合考虑上述因素,并参考汽车内饰件所用材料,决定选用PP+EPDM-T20作为该制品的材料,该材料是在PP(聚丙烯)的基础上用EPDM(三元乙丙橡胶)增韧,和20%滑石粉a)b)图3-1 汽车内饰面板a)面板正面b)面板侧面及细节特征(Tail)填充改性。

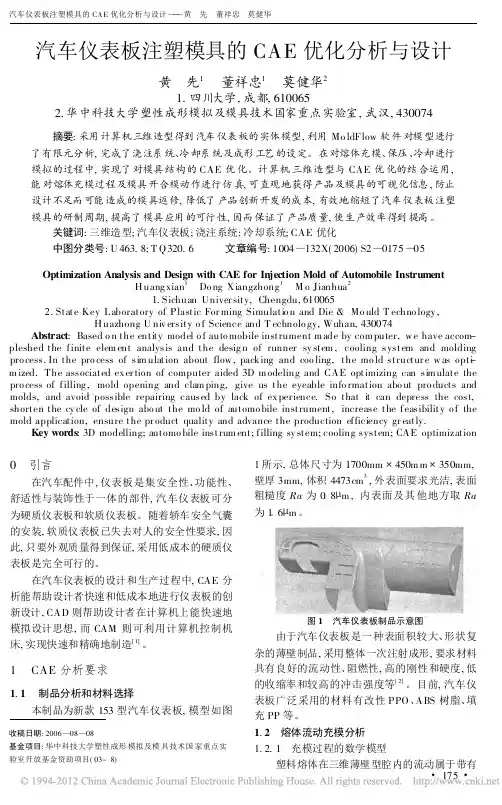

汽车仪表板注塑模具的CAE优化分析与设计

汽车仪表板注塑模具的CAE优化分析与设计

S =
式中 , S 为流动率 ; b 为型腔 半厚度。
1. 2. 2 流动充模分析要求 注塑成形的制品常常会出现许多缺陷, 如气 穴、 熔接痕或者制品的热变形等, 这是由于塑料在 模具中的流动方式不当造成的。 MP I( mo ldf low plastics insig ht ) / Flow 通过对塑料熔体在模具中 的流动进行模拟 , 进而预测和显示其填充方式、 填 充过程中的压力、 温度力场变化及在此过程中形 成的气穴和熔合线等 , 有助于在试模之前了解浇 注过程中可能出现的缺陷并找出产生原因 , 以便 在模具制造之前进行改进 , 减少返修报废, 提高生 产效率[ 4] 。 填充分析应通过对不同浇注系统流动行为的 分析结果进 行比较, 选择最佳浇口 位置、 浇口数 目、 最佳布局。同时 , 制件的填充要避免出现欠注 以及流动不平衡等问题 , 避免或减少气穴和熔接 痕, 并尽可能采用较低的注塑压力、 锁模力 , 降低 176
p x p y u ( z z ( u ) = 0 z v ) = 0 z T) ] = K y
2
对注塑机性能的参数要求 , 使流动分析尽可能避 免或减少由保压不当而引起的制品收缩、 翘曲变 形等质量缺陷 。 1. 3 冷却分析 ( 1) 冷却模拟的数学模型 [ 6] 在建立模具的 数学模型时, 须作如下假设: ①忽略模具与熔体间 的间隙热阻, 并视模具材料的导热性能为各向同 性; ②只考虑模具与冷却介质及塑料制品之间的 热传导和热对流, 而对模具外表面的辐射热作近 似估算, 因为通过模具外表面辐射而散失的热量 少于总热量的 5% 。 ( 2) 冷却分析要求 在塑料注射模中, 冷却系 统的设计对产品质量及成本有很大关系。一般而 言, 模 具 冷 却 时 间 占 整 个成 形 周 期 的 70% ~ 80% , 不均匀的冷却会使制品表面光泽不均匀, 出 模后会产生较大的收缩、 翘曲变形。因此, 有效的 冷却回路设计可缩短冷却时间, 提高产品生产效 率, 保证塑件的尺寸、 形位公差的精度, 从而提高
