中考物理复习练习题:家庭电路(附答案)
物理中考复习家庭电路同步练习含解析人教版-含答案

家庭电路同步练习(答题时间:45分钟)一、选择题1. 触摸电冰箱门时手感到了“麻”,下面列出对造成手“麻”原因的四种猜想,你认为合理的是A. 火线断路B. 火线与电冰箱的金属外壳漏电C.火线与零线相碰D. 电冰箱的金属外壳接了地2. 随着人们生活水平的提高,家用电器不断增多,为了安全用电,以下措施中正确的是A. 更换保险丝时,越粗越好B. 发现有人触电,立即直接用手将其拉离电源C. 家庭电路中,利用测电笔可以辨别火线和零线D. 及时将生活垃圾、废旧电池装在一起,丢入垃圾筒3. 小宁设计了一种照明电路图,其设计要求是:用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关灯都不能发光。
下图所示的四幅电路图中,既符合上述设计要求,又符合安全用电要求的是4. 下列做法中符合安全用电的是()A. 带有金属外壳的用电器使用时必须接地B. 开关可以接在电灯和零线之间C. 当电路中增添大功率的用电器时,只需要换额定电流更大的保险丝D. 使用测电笔时,手千万不要接触笔尾金属体5. 如图所示,电工师傅常用的测电笔,外壳是用不导电的绝缘材料制成的,而测电笔的笔尖是用金属材料做成的,这是利用了金属材料的A. 耐高温性B. 导电性C. 硬度高D. 延展性好6. 关于家庭电路,下列说法正确的是A. 空气开关“跳闸”不一定是出现了短路B. 电灯的开关必须接在零线与电灯之间C. 工作时的电冰箱和电视机可以是串联的D. 工作的用电器越多,总电阻越大7. 下列四种情况中,人相对安全的是(请同学们千万不要尝试做本实验)8. 许多家用电器的三脚插头有一特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长,如图所示。
这样设计是为了A. 插头插入插座时,电器外壳先接地;拨出时,电器外壳后离开地线B. 方便识别火线和零线插脚C. 延长插头使用寿命D. 使插头的造型更美观9. 如图是某家庭电路的一部分,其中甲、乙两处分别装有电灯或开关。
备战中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附答案解析

一、初中物理家庭电路故障的分析问题1.某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关,室内电灯全部熄灭,总开关跳闸,发生这种现象原因可能是()A.台灯开关处有短路B.插座处有短路C.台灯灯座处有短路D.台灯插头处有短路【答案】C【解析】【详解】A.若是台灯开关处有短路,则无论开关闭合还是断开,灯泡都会发光,也就是说开关失去了控制灯泡通断的作用,电路并不会出现短路,故A错误;B.若是插座处原来有短路,则在没有插入台灯之前,保险丝被熔断,故B错误;C.若是台灯灯座处有短路,则在台灯插头插入插座,闭合开关时,电路就会出现短路,故C正确;D.若是台灯的插头处有短路,则在台灯插头插入插座时,电路就会出现短路,而不会等到闭合台灯开关时才出现,故D错误;故选C。
2.小明发现家中灯光过强想换一个合适的灯泡,在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应;为防止家庭电路中电流过大,应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量,把电能转化为内能,这种现象叫做电流的热效应,灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知,电压不变的情况下,当家用电器的的功率过大时,电流会过大;电路短路时,电流不经用电器而将火线和零线连接,此时电线上的电流也会过大,这两种情况都会导致跳闸。
3.电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
只闭合S、S1时,若L0不发光,说明L1所在支路________(填“正常”“短路”或“断路”);还可用试电笔检查电路故障,闭合开关S、S2时,L2不发光,用试电笔分别测试A、B、C点,测电笔的氖管都发光,则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常,那么有电流流过L0,L0会发光,这与题意不符合,所以L1所在支路不正常;假设L1所在支路短路,那么有电流流过L0,L0会发光,这与题意不符合,所以L1所在支路不是短路;假设L1所在支路断路,那么没有电流流过L0,L0不会发光,这与题意相符合,所以L1所在支路是断路的。
中考物理专题复习家庭电路故障题及答案解析

一、初中物理家庭电路故障的分析问题1.小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是()A.台灯插头处出现了短路B.台灯灯泡处出现了短路C.台灯开关的两接线碰线D.插座处出现了短路【答案】B【解析】【分析】【详解】A.如果是台灯插头处出现了短路,不闭合开关,也会跳闸,故A不符合题意;B.如果台灯灯泡处出现了短路,则闭合开关时才会短路电源,故B符合题意;C.如果台灯开关的两接线碰线,闭合开关,两接线必须相碰,这是正常的现象,故C不符题意;D.如果插座处出现了短路,不插台灯,电源也会被短路,故D不符题意。
故选B。
2.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则()A.AC段某处断路B.BD段某处断路C.电灯L断路D.电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时,则试电笔接触D点时,氖管不发光,故A错误;BD段某处断路,则试电笔接触CD点时,氖管发光,接触B点时不发光,故B正确;电灯L断路,则试电笔接触D点时,氖管不发光,故C错误;D、电灯L短路,则电源短路,电路中电流过大,保险丝会熔断,与题意不符,故D错误;故应选B。
3.某家庭电路的组成如图所示。
下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.家庭电路中的空气开关突然“跳闸”,一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A.从图中可以看到,三个插座是并联的,A错误;B.电路要先接开关,再接灯泡,控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法,B正确;C.彩灯接入电路后都不亮,不是由于其中的一个小彩灯短路,如果其中一个小彩灯短路,那么其余小彩灯还是能亮的,C错误;D.家庭电路中的空气开关突然“跳闸”,有可能是电路中出现了短路,也有可能是用电器总功率过大,D错误。
中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)

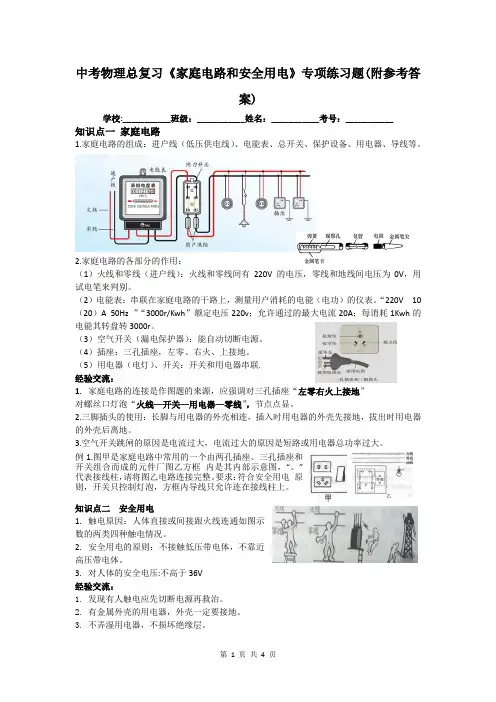

中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)学校:___________班级:___________姓名:___________考号:___________知识点一家庭电路1.家庭电路的组成:进户线(低压供电线)、电能表、总开关、保护设备、用电器、导线等。
2.家庭电路的各部分的作用:(1)火线和零线(进户线):火线和零线间有220V 的电压,零线和地线间电压为0V,用试电笔来判别。
(2)电能表:串联在家庭电路的干路上,测量用户消耗的电能(电功)的仪表。
“220V 10 (20)A 50Hz ”“3000r/Kwh”额定电压220v;允许通过的最大电流20A;每消耗1Kwh的电能其转盘转3000r。
(3)空气开关(漏电保护器):能自动切断电源。
(4)插座:三孔插座,左零、右火、上接地。
(5)用电器(电灯)、开关:开关和用电器串联.经验交流:1.家庭电路的连接是作图题的来源,应强调对三孔插座“左零右火上接地”对螺丝口灯泡“火线—开关—用电器—零线”,节点点显。
2.三脚插头的使用:长脚与用电器的外壳相连,插入时用电器的外壳先接地,拔出时用电器的外壳后离地。
3.空气开关跳闸的原因是电流过大,电流过大的原因是短路或用电器总功率过大。
例1.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件厂图乙方框内是其内部示意图,“。
”代表接线柱,请将图乙电路连接完整。
要求:符合安全用电原则,开关只控制灯泡,方框内导线只允许连在接线柱上。
知识点二安全用电1.触电原因:人体直接或间接跟火线连通如图示数的两类四种触电情况。
2.安全用电的原则:不接触低压带电体,不靠近高压带电体。
3.对人体的安全电压:不高于36V经验交流:1.发现有人触电应先切断电源再救治。
2.有金属外壳的用电器,外壳一定要接地。
3.不弄湿用电器,不损坏绝缘层。
例2.关于安全用电,下列说法正确的是()A.有金属外壳的用电器的三脚插头,较长的脚与该用电器的外壳相连B.用测电笔检查电路时,手不能接触笔尾金属体C.控制家用电器的开关应与该用电器并联D.家庭电路中的空气开关跳闸了,一定是发生了短路高频考点考点1 家庭电路1.家中同时使用多个大功率用电器,很容易造成导线中过大而发生火灾:直接用手去拔绝缘皮破损的电源插头,可能因接触(选填“火线”或“零线”)造成触电。
中考物理专题复习家庭电路故障的分析问题的综合题及详细答案

一、初中物理家庭电路故障的分析问题1.如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是A.火线与零线短路B.b、c之间某处断路C.a、d之间某处断路D.电灯的灯丝断了【答案】B【解析】【详解】A.若火线与零线短路,闭合开关时,电灯 L 不亮,用测电笔测试 a、b、c、d 两点时,氖管都不发光,,故A项不符合题意;B.b、c之间某处断路,灯不亮,a、d、c点都会使试电笔氖管发光,故B项符合题意;C.a、d之间某处断路,c点不能使试电笔氖管发光,故C项不符合题意;D.若电灯的灯丝断了,灯不亮,c点不能使试电笔氖管发光,故D项不符合题意。
2.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯,则开关应装在_______方框中(填“1”或“2”)。
安装完毕后,闭合开关,电灯正常发光,当他把“220V 8W”的台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是_________短路。
(选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处)【答案】1;④。
【解析】【详解】[1]保险丝接在火线上,说明上面的线为火线,下面的线的零线,开关接在保险丝和灯泡之间,即位置1接开关,位置2接灯泡;[2]当把台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是台灯灯头处短路,没有电流流过灯泡,电灯熄灭。
3.如图所示是小明家的一部分电路,当闭合开关S后发现电灯L不亮,且熔丝没有熔断,某同学用验电笔测试C、D两点时氖管发光,测试A点时氖管发光,测试B点时氖管不发光。
那么可以判定故障是___________;小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断,说明没有发生电流过大的情况;测量火线氖管发光,证明进户火线正常;测量零线不发光,说明零线也正常;交流电完成一次周期性变化需要的时间叫周期,单位时间内完成周期性变化的次数叫频率。
中考物理家庭电路故障的分析问题的综合复习及答案

一、初中物理家庭电路故障的分析问题1.小明家里的电灯都正常发光,当他把电炉的插头插入插座的瞬间,室内电灯全部熄灭,保险丝熔断,发生这种现象的原因可能是()①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A.①②B.①④C.②④D.③④【答案】B【解析】【分析】【详解】①电炉的功率很大,可能造成电炉总功率过大,保险丝烧断,故①正确;②插座处原来有短路,灯泡不会发光,故②错误;③电炉的电阻丝断了,电炉不会工作,不会影响整个电炉,故③错误;④电炉的插头处有短路,当插头插入插座时会使整个电路发生短路,是电路中电流过大,烧断保险丝,故④正确;故①④符合题意;②③不符合题意。
故选B。
2.晚上小明在家复习功课准备迎接期末考试,突然他房间的电灯不亮了,而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联,经检查故障出现在灯丝,则这盏电灯的灯丝出现______(选填“短路”或“断路”),小明决定换一个新灯泡。
他先将控制该灯的开关断开,为了安全,又找来了测电笔检测灯头的两根接线,发现其中一根线使氖管发光,这一现象说明该电灯连成了如上图_______(选填“A”或“B”)的情况,这种情况_______(选填“容易”或“不容易”)触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了,而其他房间的电灯正常亮,说明两灯互不影响,故两电灯应为并联。
[2]灯泡若短路则整个电路短路,触发空气开关断开,房间均会断电,而现在只有灯泡不亮,说明灯泡断路。
[3][4]若接触灯头时氖管发光,说明灯头直接与火线相连了,即开关装在了零线上,即接成了B图,此种接法使灯泡在断开开关后仍带电,容易造成触电事故。
3.在家庭电路中,各用电器之间是__________(选填“串联”或“并联”)的。
星期天小天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插座时,空气开关立刻“跳闸”,小天分析其原因可能是电热水壶插头内部__________(选填“短路”或“断路”)。
初三物理家庭电路试题答案及解析

初三物理家庭电路试题答案及解析1.每个宾馆都有房卡,只有把房卡插入槽中,房间内的灯和插座才能有电,房卡的作用相当于一个,房间里的电灯、电视、空调等用电器是联在电路中的,房间电路的电压为 V。
【答案】开并联 220【解析】开关的作用是控制电路的通断,串联电路中开关控制所有用电器,串联电路各用电器工作情况互相影响;并联电路中干路的开关控制所有用电器,支路的开关控制本支路用电器,并联电路各用电器工作情况互不影响;家庭电路的电压为220V。
(1)房卡可以控制用电器的工作,不插入插槽中,房间内所有的用电器都不工作,所以房卡相当干路上的开关;(2)家庭电路中的开关应与被控制用电器串联,各用电器之间工作情况互不影响,所以房间里的电灯、电视、空调等用电器之间是并联.(3)房间电路的电压为家庭电路电压,即220V。
【考点】家庭电路2.如图所示为某宾馆的房卡.只有把房卡插入槽中,房间内的灯和插座才能有电.房卡的作用相当于一个_______接在干路上.房间里有电灯、电视等用电器,它们是_______联的.控制电灯的开关与电灯是_______联在电路中.【答案】开关并串【解析】如图所示为某宾馆的房卡.只有把房卡插入槽中,房间内的灯和插座才能有电.房卡的作用相当于一个开关接在电路上,起到控制电路的作用,所以控制电灯的开关与电灯是串联在电路中;房间里有电灯、电视等用电器,它们可以单独工作,也可以同时工作,所以它们是并联的。
【考点】电路的组成3.我国家用电饭煲正常工作时的电压为A.1.5伏B.2伏C.24伏D.220伏【答案】D【解析】我国家用电饭煲正常工作时的电压为220V。
【考点】家庭电路的电压点评:我国家用电器的额定电压是220V。
4.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.某同学用试电笔测试灯头的两根电线C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试火线上的A和零线上的B时,氖管在测试火线上的A时能发光,在测试零线上的B时不能发光.那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线BD段某处断路D.电线AC段某处断路【答案】C【解析】闭合开关S后,发现电灯L不亮,且保险丝没有熔断,说明是断路(一旦短路,会熔断保险丝),用试电笔测试灯头的两根电线C、D和火线上的A时都能发光,说明此三处与火线接通,在测试零线上的B时不能发光,说明B点无法连接火线,即电线BD段某处断路。
中考物理19.1家庭电路(解析版)

19.1 家庭电路课后培优练第一阶——基础过关练1.在家庭用电中,如果闭合开关后,灯泡不亮,可能的原因有:①灯泡的灯丝断了;②灯头的电线断了;③灯头、开关头处接触松动.从电路的组成看,这些故障的原因概括起来应是A.短路B.无电源C.开路D.以上说法都不对【答案】C【解析】【分析】电路有以下三种状态:通路(电路处处连通,电路中有电流,用电器工作)、断路(电路某处断开,电路中无电流,用电器不工作)、短路(不经用电器,导线直接连在电源两极上,此时电路中电流过大,会烧坏电源甚至引起火灾),据此即可解答.【详解】①灯泡的灯丝断了;②灯头的电线断了;③灯头、开关头处接触松动,这些故障都会造成电路接触不良而断开,形成了开路,故选C.2.关于家庭电路和安全用电,下列说法正确的是A.家庭电路中的空气开关跳闸,一定是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时,手指不能接触上端的金属帽D.控制用电器的开关必须安装在火线上【答案】D【解析】【详解】A. 空气开关跳闸时因为电流过大,主要原因有两个,一是短路,而是同时工作用电器过多;B. 三孔插座为“左零右火上接地”,上方接地线,以防金属外壳漏电发生危险;C. 使用试电笔时应按住笔后的金属,不能触碰试点笔前端金属,以防触电;D. 家庭电路连接,开关应接火线,因为接火线时,当开关断开,用电器与火线断开连接,避免触电危险.3.一般家用电器的三脚插头上都有标有一些符号和数字(标有“E”字的插脚比其它两插脚稍长一些),如图所示,从安全用电角度出发,下列有关解释中错误..的是A.此插头能承受的最大电压是250VB.标有“E”字的插脚一定接地线C.当拔下插头的瞬间用电器外壳首先与地线断开D.当插头插入插座的瞬间,用电器外壳先接地【答案】C【解析】【分析】根据三脚插头上标的字样可知插头能承受的最大电压;从安全用电方面分析标有“E”字的插脚接哪根线;根据三脚插头的特点分析拔下插头的瞬间用电器外壳与哪根线断开.【详解】A、三脚插头上标有数字是250V,表示此插头能承受的最大电压是250V;该项说法正确,不符合题意.B、标有“E”字的插脚是三脚插头的中上脚,根据三孔插座的接法,一定是接地线;该项说法正确,不符合题意.C、拔插头时,火线和零线刚刚断开时,由于接地线插脚比其它两脚稍长一些,金属外壳仍未离开地线;所以当拔下插头的瞬间用电器外壳首先与地线断开的说法错误,符合题意;D、当插头插入插座的瞬间,由于接地线插脚比其它两脚稍长一些,使金属外壳先接触地线;该项说法正确,不符合题意.故选C.4.下列家庭电路中,连接符合安全用电要求的是()A.B.C.D.【答案】B【详解】AC.家庭电路中灯和插座之间应该是并联的,而这两幅图中灯和插座串联,故AC不符合题意;BD.为了用电安全,开关应接在火线与电灯之间,插座接线时应遵循“左零右火”的原则,故B符合题意、D不符合题意.5.如图所示的家庭电路,插座不能正常工作,经检测发现b、d间断路,闭合开关S,下列说法正确的是()A.灯不会发光B.正确使用试电笔接触图中a点,试电笔会发光C.若此时站在地上的人接触c点,漏电保护器会切断电路D.若将开关和灯互换位置,仍然符合安全用电原则【答案】B【解析】【详解】AB.由图知,灯泡和插座是并联的;已知b、d间断路,但火线上的a点仍然带电,所以正确使用试电笔接触图中a点,试电笔会发光;开关闭合后,灯所在的电路构成通路,所以灯泡能够发光;故A错误,B正确;C.若站在地上的人接触c点,c点接触的是零线,则电流不会经过人体,即没有发生漏电现象,所以漏电保护器不会切断电路,故C错误;D.若将开关和灯泡位置互换,则容易使人触电,不符合安全用电原则,故D错误.6.如图所示的家庭电路中,连接错误的元件是()A.开关B.两孔插座C.电灯D.三孔插座【答案】B【详解】AC.开关控制电灯时,开关要接在火线和电灯之间,这样在断开开关时,能切断火线,便于维修或更换灯泡,所以开关、电灯的连接方法正确,故AC不符合题意;B.两孔插座的左孔应接零线,右孔应接火线,所以图中两孔插座的接法错误,故B符合题意;D.三孔插座的上孔接地线,左孔接零线,右孔接火线,所以图中三孔插座的接法正确,故D不符合题意.7.三条线:火线、零线、地线。
中考物理专题练习家庭电路中电流过大的原因含解析新人教版

家庭电路中电流过大的原因知识点一:家庭电路中电流过大的原因1.家用电器的总功率过大;2.短路。
【例题1】家用电灯的开关要接到(选填“零线”或“火线”)和灯泡之间。
造成家庭电路中电流过大的原因是(只填写一种即可)。
【答案】火线;短路(或用电器的总功率过大)。
【解析】(1)在家庭电路中,控制电灯的开关应该接在火线和灯泡之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,人接触灯泡时不会发生触电事故。
(2)家庭电路中电流过大的原因是短路或用电器总功率过大。
知识点二:保险丝的作用当通过保险丝的电流超过保险丝的额定电流时,保险丝熔断,从而切断电路,对电路有保护作用。
【例题2】保险丝在城乡家庭电路中仍然较为常用,以下关于保险丝的说法中正确的是()A.只要电路里装了保险丝,就能起到保险作用B.选用额定电流越小的保险丝就越安全C.只有用适当的保险丝,才能既不妨碍供电,又能起到保险作用D.保险丝熔断时可用同样粗细的铜丝代替【答案】C【解析】家庭电路中为了防止电流过大对电路造成危险,在电路中接入保险丝。
保险丝的选择主要是根据家庭电路中线路能承载的电流,保险丝的规格不能超过导线的最大承载电流,否则对电路起不到保护作用。
保险丝的额定电流也不能选择太小,否则当使用较大功率用电器时,保险丝会熔断导致断电,引起用电的不便,所以要选择合适的保险丝才能既不妨碍供电,又能起到保险的作用。
更不能利用钢丝替代保险丝,因为铜丝的熔点高,当电路中电流超过导线的最大电流时,铜丝不会熔断,对电路起不到保护作用,容易引起危险。
一、选择题1.在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是()(1)电路中增加大功率的用电器;(2)插座中的两个线头相碰;(3)开关中的两个线头相碰;(4)户外输电线绝缘皮破损。
A.(1)和(2) B.(2)和(3)C.(1)和(3) D.(2)和(4)【答案】A【解析】家庭电路中电流过大,会引起家庭电路中空气开关跳闸。
初三物理家庭电路试题答案及解析

初三物理家庭电路试题答案及解析1.家庭电路中的日光灯、电视机、电冰箱之间的连接方式是()A.串联B.并联C.可以是串联,也可以是并联D.以上说法都不正确【答案】B【解析】串联电路中的用电器必须同时工作,不能单独中作;并联电路中的用电器可以同时工作,也能单独中作,各条支路互不影响。
家庭电路中的日光灯、电视机、电冰箱可以同时工作,也能单独中作,各条支路互不影响,所以是并联的。
【考点】串联电路和并联电路的区别2.家庭电路中,熔断器是在电路超负荷运行或发生__________(短路/断路)时起保护作用的装置。
电灯开关断开时,小红用测电笔分别检测开关的两个接线柱,氖管一次发光,一次不发光。
据此,小红_________(能/不能)确定该开关接在火线上。
【答案】短路、不能【解析】当电流过大超过熔断器的最大电流,熔断器就会熔断来保护电路,家庭电路电流过大的原因有两个:发生短路和用电器功率过大;测电笔是用来判别火线和零线的,若碰到的是火线,则氖管发光,家庭电路中开关是与用电器串联的,当开关断开时,该支路没有电流,开关一端与火线相连一端与零线相连,无法确定开关是否接在火线上。
【考点】家庭电路3.下图是某居民家中的部分电路,开始时各部分工作正常。
将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常工作。
拔出电饭煲的插头,电热壶仍不能工作。
把测电笔分别插入插座的左、右插孔,氖管均能发光。
若电路中仅有一处故障,则A.电热壶所在电路的B、D两点间断路B.插座的接地线断路C.插座左、右插孔短路D.电路的C、D两点间导线断路【答案】D【解析】家庭电路中所有用电器和插座都是并联,既然电热壶停止工作后,电灯仍然能工作,说明线路中无短路,而是有断路,故C说法错误;接地线断路不会影响电热壶工作,所以,B说法错误;把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,零线断路,应在CD间断路,所以,选D【考点】家庭电路的故障分析4.(2013徐州)请在图中用笔画线代替导线将灯泡与开关正确接入电路,并将三孔插座正确接入电路.【答案】如图所示【解析】在将用电器接入家庭电路时,应首先辨别上面三根线:火线、零线和地线.灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样断开开关能切断火线,接触灯泡的金属部分不会发生触电事故,既能控制灯泡,又能更安全.三孔插座的接法应符合“左零右火,上接地”的连接方法.5.(2013兰州)图中所示的两种使用试电笔的方法,正确的是________.【答案】甲【解析】使用试电笔时,笔尖接触被检测的导线,如果手不接触笔尾金属体,无论笔尖接触火线还是零线,氖管都不会发光.所以手一定要接触笔尾的金属体,氖管发光时接触的是火线,氖管不发光时接触的是零线.6.(2011衡阳)在家庭电路中,用试电笔辨别输电线时,能使氖管发光的是________线;为了防止触电,必须把用电器的开关装在________线上.(填“火”“零”或“地”)【答案】火火【解析】在家庭电路中,通常使用试电笔辨别火线和零线,当手与笔尾金属体接触,金属笔尖与火线接触时氖管会发光,与零线接触时氖管不会发光;连接家庭电路时,为防止触电必须将控制用电器的开关接在火线上.7.(2013聊城)某家庭电路的组成如图所示,下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座,以确保安全【答案】D【解析】家庭电路中的用电器与用电器之间、用电器与插座之间、插座与插座之间都是并联的,因此三个插座之间都是并联的,故A选项错误.控制灯泡的开关应该接在火线和灯泡之间,故B选项错误.小彩灯之间是串联的,所以如果有一个小彩灯短路,其他的彩灯仍然可以发光,故C选项错误.有金属外壳的家用电器必须使用三孔插座,故D选项正确.故选D.8.在电路发生故障时,我们常用________来辨别火线和零线,使用时,手要接触________________,笔尖接触电线或与电线连通的导体,如果氖管发光,表示接触的是________线,若氖管不发光,表示接触的是________线.【答案】试电笔笔尾金属体火零【解析】家庭电路中使用试电笔检测火线和零线,在使用试电笔时,手应与笔尾金属体接触,不能碰到金属笔尖.金属笔尖与被检测导线接触,若接触的是火线,则氖管发光;若接触的是零线,则氖管不发光.9.(2013南安)三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长,这样做是为了()A.使插头的造型更美观B.插入插座中更稳固C.有利于区分火线与零线插脚D.插入插座时,确保用电器外壳先接地【答案】D【解析】三脚插头中接金属外壳的插脚比较长,当三脚插头插入三孔插座时,金属外壳首先接地,这样可以防止用电器漏电时发生触电事故.10.某同学在学习家庭电路时,安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座,如图所示,如果两个插座均未连入家用电器,将电路中的开关全部闭合,保险丝未熔断,那么各用电器工作的情况是()A.甲、乙都正常工作B.只有乙正常工作C.甲、乙都不正常工作D.只有甲正常工作【答案】D【解析】家庭电路中的所有用电器、插座都应并联在火线和零线间,题图中的一个插座串联在火线上,所以后面的电路都被断开,因此能正常工作的只有甲灯泡.11.图甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),它连入电路如图乙所示.下列说法正确的是()A.灯和插座是串联的B.灯和插座是并联的C.开关只控制插座D.开关同时控制灯和插座【答案】B【解析】由题图可知,灯和插座是并联的,开关与电灯串联控制电灯通断,三孔插座不受开关的影响.12.(2013盐城)家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出),检测到这一差异后,便切断电流,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形,试验电路的连接符合要求的是()A.B.C.D.【答案】C【解析】A、B选项,闭合开关S时,通过火线和零线的电流相等,此时无法模拟漏电情形,故A、B不正确;C选项,闭合开关时,通过该装置火线的电流小于通过该装置零线的电流,可以模拟漏电情形,故C正确;D选项,电阻R两端都接在火线上,闭合开关后没有电流通过,无法进行试验,故D不正确.13.某班同学在学了有关家庭电路的知识后安装了如图所示的四盏电灯,你认为其中正确的是( ) A.B.C.D.【解析】保险丝应接在火线上,开关也应接在火线上,螺口灯座的螺旋套必须接在零线上。
中考物理培优专题复习家庭电路故障的分析问题练习题及答案解析

一、初中物理家庭电路故障的分析问题1.推理是一种重要的思维方法,下列推理正确的是()A.碳酸盐与酸反应放出气体,能与酸反应放出气体的物质一定是碳酸盐B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈C.物体运动状态改变一定受力的作用,则物体受力的作用运动状态一定改变D.家庭电路中的熔丝熔断,一定是发生了短路【答案】B【解析】【分析】【详解】A.碳酸盐与酸反应放出气体,但能与酸反应放出气体的物质不一定是碳酸盐,也可能是活泼金属等,A错误;B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈,B正确;C.力是改变物体运动状态的原因,若物体的运动状态发生改变,则它一定受到力的作用,而物体受力的作用运动状态不一定改变,如物体受平衡力时,其运动状态并不改变,C错误;D.家庭电路中的熔丝熔断,不一定是发生了短路,也可能是用电器总功率过大,D错误。
故选B。
2.如图所示的家庭电路,当闭合开关时,发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。
【答案】会【解析】【分析】【详解】如果开关闭合后,灯不亮,经检查,是图中打“x”的位置发生了断路,则A点通过灯泡、开关与火线连通,A点与零线之间断开,即A点也带电,故A点会使氖管发光。
3.小岗将台灯插头插入插座,当他闭合台灯开关时,室内其他电灯全部熄灭,同时空气开关跳闸,造成这一故障的原因可能是_____。
将故障排除后,闭合开关灯正常发光,小王又发现台灯的灯泡很热有点烫手,而与之相连的导线却不怎么热,这是因为_____。
【答案】台灯处短路 灯丝与导线串联,由2Q I Rt =知,I 、t 相同时,灯丝电阻大于导线电阻,所以发热多【解析】【分析】【详解】[1]假设台灯处短路,那么有很大的电流流过电路,这时空气开关跳闸,由于空气开关跳闸,整个电路都没有电流流过,那么室内其他电灯全部熄灭,这种情况符合题意,所以造成这一故障的原因可能是台灯处短路。
中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题及答案解析

一、初中物理家庭电路故障的分析问题1.推理是一种重要的思维方法,下列推理正确的是()A.碳酸盐与酸反应放出气体,能与酸反应放出气体的物质一定是碳酸盐B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈C.物体运动状态改变一定受力的作用,则物体受力的作用运动状态一定改变D.家庭电路中的熔丝熔断,一定是发生了短路【答案】B【解析】【分析】【详解】A.碳酸盐与酸反应放出气体,但能与酸反应放出气体的物质不一定是碳酸盐,也可能是活泼金属等,A错误;B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈,B正确;C.力是改变物体运动状态的原因,若物体的运动状态发生改变,则它一定受到力的作用,而物体受力的作用运动状态不一定改变,如物体受平衡力时,其运动状态并不改变,C错误;D.家庭电路中的熔丝熔断,不一定是发生了短路,也可能是用电器总功率过大,D错误。
故选B。
2.电工师傅常用一只标有“220 V 40 W”的灯L0(检验灯)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示:(1)如果要检查L1所在支路,则要同时闭合的开关是_________;(2)如果L2所在支路完好无损,则在只闭合S, S2时,L0的发光情况是____(填“比正常发光时亮”“正常发光”或“比正常发光时暗”);(3)当只闭合S, S3时,L0正常发光,则L3所在支路__________。
【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知,开关S处于干路,L1、L2、L3并联,由于并联互不干扰,则为检测L1所在支路,只需闭合S和S1即可。
(2)[2]如果L2所在支路完好无损,只闭合S, S2时,电路为L0和L2串联电路,家庭电路电压为220V,由于灯泡额定功率均为220V,则由串联分压可知,两灯泡均无法正常发光,实际电压均低于额定电压,故比正常发光时暗。
(3)[3]当只闭合S、S3时,L0正常发光,由于家庭电路电压为220V,L0额定电压为220V,则L0正常发光时说明电源电压全加在L0两端,可得L3短路。
中考物理——家庭电路故障压轴题专题复习附答案解析

一、初中物理家庭电路故障的分析问题1.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作、灯泡也熄灭了,拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均发光。
下列说法正确的是()A.和灯泡连接的开关接法正确B.一定是B、D两点间经电热壶所在的电路部分出现短路C.C、D两点间零线断路D.入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A.开关应连接在火线与灯泡之间,而由图示知,开关接在灯泡与零线间,故A错误;B.由题意知,拔出插头后,电灯能工作,若电路中出现短路,则保险丝会烧毁或空气开关跳闸,即使拔出电饭煲的插头,灯泡也不会再发光,故B错误;CD.由以上分析知,电路中不会出现短路,那么是电路出现了部分断路,而拔出插头后,测电笔插入插座的左右孔,氖管均发光,说明出现火线没断开,断开的是零线,而灯泡后来能发光,则入户零线到C点间没有断开,断开的应是C、D间的零线。
故C正确,D错误。
故选C。
2.小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是()A.台灯插头处出现了短路B.台灯灯泡处出现了短路C.台灯开关的两接线碰线D.插座处出现了短路【答案】B【解析】【分析】【详解】A.如果是台灯插头处出现了短路,不闭合开关,也会跳闸,故A不符合题意;B.如果台灯灯泡处出现了短路,则闭合开关时才会短路电源,故B符合题意;C.如果台灯开关的两接线碰线,闭合开关,两接线必须相碰,这是正常的现象,故C不符题意;D.如果插座处出现了短路,不插台灯,电源也会被短路,故D不符题意。
故选B。
3.小明家火线上的熔丝熔断,小明检查时,断开所有的开关,将一只完好的白炽灯L接到图示位置;下列说法正确的是()A.只闭合S、S1,若灯L正常发光,说明L1支路无故障B.只闭合S、S2,若灯L正常发光,说明L2支路短路C.只闭合S、S1,若灯L发光较暗,说明L1支路断路D.只闭合S、S2,若灯L不发光,说明L2支路短路【答案】B【解析】【分析】【详解】A.只闭合S、S1,若灯L正常发光,灯泡两端的电压为电源电压,说明L1支路短路,故A 错误;B.只闭合S、S2,若灯L正常发光,灯泡两端的电压为电源电压,说明L2支路短路,故B 正确;C.只闭合S、S1,若灯L发光较暗,表示检验灯泡与另一灯泡串联接在火线与零线之间,这是一正常现象,故C错误;D.只闭合S、S2,若灯L不发光,表示该电路中有断路现象,说明L2支路断路,故D错误。
2020-2021中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附答案解析

一、初中物理家庭电路故障的分析问题1.如图所示的电路出现故障,总开关S跳闸后,复位时又立即跳闸。
电工检修时断开所有开关,拔去保险丝,并在此处接入一只普通的白炽灯泡L0,当闭合开关S、S1时,L0正常发光,L1不发光;当闭合开关S、S2时,L0和L2都发出暗红色光;则可以确定电路故障是A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路,是把此灯串联接入电路;若电灯L0恰能正常发光,说明开关闭合的那条支路短路,使该灯直接接在电源上;若电灯L0比正常发光暗,说明开关闭合的那条支路的灯与该灯串联接入电路,所分电压低于220V,这条支路正常;若电灯L0不发光,说明开关闭合的那条支路有开路;据此分析判断。
【详解】当闭合开关S、S1时,L0和 L1串联,L0正常发光,L1不发光,说明灯L1短路;当闭合开关S、S2时,L0和L2串联,L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型,本题根据灯L0的发光情况判断电路故障,不太难。
2.如图所示为一盏台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的_______(选填“C”或“D”)插脚接火线,该灯泡正常工作一段时间后,灯丝热得发红,而与之相连的导线却几乎不发热,这说明电流通过导体时产生的热量与________有关.若闭合S该灯泡不能发光且电路中的空气开关跳闸,则电路故障可能是灯泡___________ .【答案】D 电阻短路【解析】【分析】家庭电路中,开关与火线连接,通过焦耳定律分析电路电热,电路中不能接入大功率用电器,不能出现短路情况。
【详解】(1)在家庭电路中,开关应连接在火线的一侧,因此,当把台灯接入电路时,为了安全,应将台灯插头的D插脚接火线;(2)导线与灯丝串联,根据焦耳定律,电流与通电时间相同时,灯丝的电阻大,所以产生的热量多,因此出现灯丝热的发红,而与之相连的导线却几乎不发热的原因;(3)当闭合S时,该灯泡不能发光且电路中的空气开关跳闸,出现的情况可能是接入用电器功率过大,也可能是用电器短路。
中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附详细答案

一、初中物理家庭电路故障的分析问题1.下列关于家庭用电知识的说法正确的是( )A.制作保险丝应选择熔点较高,电阻较小的材料B.控制电灯的开关应连接在火线与该电灯之间C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插座插进插座时,灯不亮且空气开关跳闸,则台灯断路D.使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A.制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的,故A错误;B.为了防止发生触电事故,控制电灯的开关必须接在火线与电灯之间,故B正确;C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插头插进插座时,总功率不大,此时灯不亮且空气开关跳闸,则故障可能是台灯短路,故C错误;D.使用螺丝刀形状的试电笔时,手指必须触到试电笔上端的金属帽(又叫笔尾金属体),故D错误;故选B。
2.如图所示为一盏台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的_______(选填“C”或“D”)插脚接火线,该灯泡正常工作一段时间后,灯丝热得发红,而与之相连的导线却几乎不发热,这说明电流通过导体时产生的热量与________有关.若闭合S该灯泡不能发光且电路中的空气开关跳闸,则电路故障可能是灯泡___________ .【答案】D 电阻短路【解析】【分析】家庭电路中,开关与火线连接,通过焦耳定律分析电路电热,电路中不能接入大功率用电器,不能出现短路情况。
【详解】(1)在家庭电路中,开关应连接在火线的一侧,因此,当把台灯接入电路时,为了安全,应将台灯插头的D插脚接火线;(2)导线与灯丝串联,根据焦耳定律,电流与通电时间相同时,灯丝的电阻大,所以产生的热量多,因此出现灯丝热的发红,而与之相连的导线却几乎不发热的原因;(3)当闭合S时,该灯泡不能发光且电路中的空气开关跳闸,出现的情况可能是接入用电器功率过大,也可能是用电器短路。
3.如图所示是一种空气开关原理图,当电流超过限制电流时,会自动切断电路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
备战中考物理考点精准题练——家庭电路考点:家庭电路一、插座:A.作用:连接家用电器,给可移动家用电器供电。
B.种类:二孔插座、三孔插座C.安装:并联在家庭电路中,具体接线情况:1接线 2接线 3接线 4接用电器的 5接用电部分的线路把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的与连接起来,防止了外壳带电引起的触电事故。
【精准题练】1.(2019泰安,5)关于家庭电路和安全用电,下列说法正确的是A. 家庭电路中,开关一定要接在灯泡和零线之间B. 使用试电笔时,手指不要按住笔尾的金属体C. 电冰箱必须使用三孔插座D. 家庭电路中空气开关跳闸,一定是电路中出现了短路2.(2019绵阳,10)正确使用插线板是安全用电的要求。
使用右图所示的插线板时发现:只有开关闭合时,指示灯才能发光,插孔才能提供工作电压;即使指示灯损坏,开关闭合插孔也能提供工作电压。
根据上述现象,插线板内线路及电源连接方式是3.(2019衡阳,12)关于家庭电路及安全用电,下列说法正确的是A为了防止因漏电而造成触电事故,微波炉的金属外壳应该与大地相连B. 使用试电笔时,手指不能接触笔尾金属体,以免发生触电事故C为了防止触电,必须把用电器的开关接在零线上D. 家庭电路中,空气开关跳闸一定是因为电路发生了短路4.(2019攀枝花,10)如图是家庭电路正常工作的一部分。
下列说法中正确的是()9.A.导线B与大地之间的电压为220VB.保险丝能在有人触电时自动切断电路C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地D.闭合开关后测电笔先后插入插座的左右插孔,氖管都发光5.(2019毕节,19)如图是空调的三脚插头与三孔插座,请运用物理知识回答下列问题:(1)三脚插头中较长的脚E与空调的什么部位相连?(2)针对日常生活中浪费电能的现象及用电习惯,说出两种节约电能的方法。
二、组成:、、、、、、、。
三、连接:各种用电器是接入电路的,插座与灯座是的,控制各用电器工作的开关与电器是的。
【精准题练】1.(2019齐齐哈尔,11)我们怎样才能安全地享受电带来的便利呢?下列关于家庭电路和安全用电常识说法正确的是()A.输电线进户后,应依次连接电能表、保险装置、总开关、插座等B.保险装置、插座、导线、家用电器等达到使用寿命应及时更换C.三孔插座中零线与地线接反,当接在该插座上的用电器闭合开关时,漏电保护器会切断电路D.同一插线板上,不要同时使用大功率用电器四、端线(火线)和零线:A.给用户提供家庭电压的线路,分为和。
火线和零线之间有 V 的电压。
B.试电笔:用来辨别使用方法:使用时,手指按住,用接触被测的导线(手指千万不能碰到笔尖)。
如果氖管发光,表示接触的是线;如果氖管不发光,表示接触的是线。
【精准题练】1.(2019烟台,1)利用试电笔可以方便地判断出照明电路中的火线和零线。
如图所示的是使用试电笔的几种方法,其中正确的是A.只有(1)(2)B.只有(2)(3)C.只有(3)(4)D.只有(1)(4)2.(2019天津,9)如图中的家庭电路元件,连接顺序正确的是()3.(2019广东,7)如图为家庭部分电路示意图,正常发光的电灯突然熄灭,检查保险丝发现完好,再用试电笔先后检测插座的两孔,氖管均发光。
由此判断电路故障的原因可能是()A.插座短路B.进户的火线断路C.进户的零线断路D.电灯的灯丝断路4.(2019德州,9)下图是某家庭电路的一部分,下列说法正确的是()A.电冰箱接入三孔插座后其外壳与零线相连B.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光C.保险丝烧断后可用铜丝代替D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路5.(2019重庆B卷,9)家中电风扇长时间使用后叶片上粘有大量灰尘,是由于叶片与空气摩擦后_______ 而吸引轻小物体;使用测电笔辨别零线或火线时,手不能接触__(选填“笔尖”或“笔尾")金属体。
6.(2019桂林,15)我国的家庭电路有两根进户线,都是从低压输电线上引下来的。
其中一根叫零线,一根叫______,两根进户线之间有______V的电压。
五、电能表:A.用途:测量用户消耗的的仪表。
B.安装:安装在家庭电路的上,原因:这样才能测出全部家用电器消耗的电能。
六、总开关(空气开关):A.作用:控制整个电路的,以便检测电路更换设备。
B.安装:家庭电路的上。
【精准题练】1.(2019荆州,17)关于家庭电路和安全用电,下列说法正确的是()A.家庭电路中的空气开关跳闸,一定是发生了短路B.三孔插座不需要接地C.螺丝刀式试电笔使用时,手指不能接触上端的金属帽D.控制用电器的开关必须安装在火线上七、保险丝:对电路起作用。
【精准题练】1.(2019达州,21)用笔画线代替导线,将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求:符合安全用电原则;熔断器控制插座;拉线开关控制电灯。
八、漏电保护器如果站在地面上的人不小心接触了火线,电流经过人体流入大地,这时,总开关上的“漏电保护器”就会迅速,对人身起作用。
【精准题练】1.(2019辽阳,4)下列有关家庭电路和安全用电的说法正确的是A.使用试电笔时,不能接触笔尾金属体B.用电器的开关发生短路时,会造成空气开关自动断开C.站在地面上的人,因碰火线而触电时,漏电保护器会切断电路D.冰箱使用三脚插头,是为了防止也流过大引起火灾九、用电器(电灯)、开关:A.白炽灯是利用电流的进行工作的。
B.灯泡的种类:螺丝口、卡口。
螺丝口灯泡的螺旋接灯头的螺旋套,进而接线;灯泡尾部的金属柱接灯头的弹簧片,再通过开关接线。
原因:防止维修触电C.开关和用电器,控制用电器,如果开关短路用电器会一直工作开关不能控制,但不会烧干路上的保险丝。
【精准题练】1.(2019湖州,3)如图所示家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用测电笔测a、b、c、d四个接线点,发现只有在c点氛管不发光。
若电路中只有一处故障,则是()A.灯L2短路B.灯L2所在支路开路C.c、d两点间开路D.c点左侧的零线开路2.(2019兰州,12)关于家庭电路和安全用电,下列说法中正确的是A.空气开关跳闸,一定是电路发生了短路B.控制电灯的开关应该接在火线与电灯之间C.使用测电笔时,必须用手直接接触金属笔尖D.一般对人体而言,只要电压不高于220V就是安全的3.(2019聊城,)在家庭电路中,为了用电安全,控制用电器的开关要连接在线和用电器之间,为了节能、方便,楼道照明灯普遍使用了声、光控开关,实现了只在夜晚天黑且有声音时灯才能亮,这种现象说明声波可以传递(选填“信息”或“能量”)4.(2019泸州,14)为安全用电,家庭电路中的空气开关应装在______线上;空气开关“跳闸”后,受它控制的电路处于______(选填“短路”“断路”或“通路”)状态;验电笔______(选填“能”或“不能”)区分零线与接地线。
5.(2019宿迁,20)请在图中用笔画线代替导线,正确连接家庭电路中的电灯和插座。
6.(2019娄底,20)光控开关的作用是有光时,开关断开,无光时闭合:声控开关的作用是有声音时,开关闭合,无声音时断开,请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路,要求电灯只在无光且有声音时才亮。
7.(2019年郴州,25)请用笔画线表示导线,将图中的电灯和开关正确接入家庭电路。
参考答案考点:家庭电路一、插座:A.作用:连接家用电器,给可移动家用电器供电。
B.种类:二孔插座、三孔插座C.安装:并联在家庭电路中,具体接线情况:1接线 2接线 3接线 4接用电器的 5接用电部分的线路把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的与连接起来,防止了外壳带电引起的触电事故。
【答案】火;零;地;金属外壳;金属外壳;大地【精准题练】1.(2019泰安,5)关于家庭电路和安全用电,下列说法正确的是A. 家庭电路中,开关一定要接在灯泡和零线之间B. 使用试电笔时,手指不要按住笔尾的金属体C. 电冰箱必须使用三孔插座D. 家庭电路中空气开关跳闸,一定是电路中出现了短路【答案】C2.(2019绵阳,10)正确使用插线板是安全用电的要求。
使用右图所示的插线板时发现:只有开关闭合时,指示灯才能发光,插孔才能提供工作电压;即使指示灯损坏,开关闭合插孔也能提供工作电压。
根据上述现象,插线板内线路及电源连接方式是【答案】D3.(2019衡阳,12)关于家庭电路及安全用电,下列说法正确的是A为了防止因漏电而造成触电事故,微波炉的金属外壳应该与大地相连B. 使用试电笔时,手指不能接触笔尾金属体,以免发生触电事故C为了防止触电,必须把用电器的开关接在零线上D. 家庭电路中,空气开关跳闸一定是因为电路发生了短路【答案】A4.(2019攀枝花,10)如图是家庭电路正常工作的一部分。
下列说法中正确的是()10.A.导线B与大地之间的电压为220VB.保险丝能在有人触电时自动切断电路C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地D.闭合开关后测电笔先后插入插座的左右插孔,氖管都发光【答案】C5.(2019毕节,19)如图是空调的三脚插头与三孔插座,请运用物理知识回答下列问题:(1)三脚插头中较长的脚E与空调的什么部位相连?(2)针对日常生活中浪费电能的现象及用电习惯,说出两种节约电能的方法。
【答案】(1)三脚插头中较长的脚E与空调的外壳相连。
(2)节约电能的方法:人走灯灭;夏天把空调温度设置的高一些。
二、组成:、、、、、、、。
【答案】进户线;电能表;总开关;保险装置;用电器;插座;灯座;开关三、连接:各种用电器是接入电路的,插座与灯座是的,控制各用电器工作的开关与电器是的。
【答案】并联;并联;串联【精准题练】1.(2019齐齐哈尔,11)我们怎样才能安全地享受电带来的便利呢?下列关于家庭电路和安全用电常识说法正确的是()A.输电线进户后,应依次连接电能表、保险装置、总开关、插座等B.保险装置、插座、导线、家用电器等达到使用寿命应及时更换C.三孔插座中零线与地线接反,当接在该插座上的用电器闭合开关时,漏电保护器会切断电路D.同一插线板上,不要同时使用大功率用电器【答案】BCD四、端线(火线)和零线:A.给用户提供家庭电压的线路,分为和。
火线和零线之间有 V 的电压。
B.试电笔:用来辨别使用方法:使用时,手指按住,用接触被测的导线(手指千万不能碰到笔尖)。
如果氖管发光,表示接触的是线;如果氖管不发光,表示接触的是线。
【答案】火线;零线;220;火线和零线;笔卡;笔尖;火;零【精准题练】1.(2019烟台,1)利用试电笔可以方便地判断出照明电路中的火线和零线。
