古建筑制图与识图基础知识

（2） 轮廓线 它的线宽度约为基本线的2~3倍，主要用于各种突出的大构 件或建筑物整体的外轮廓，如建筑物立面图，其外沿线上至屋脊、正吻，下 至倒台明及地坪都用轮廓线。斗拱大样图如出跳多也可按出跳的内外加用轮 廓线，以增加斗拱的层次感和实体感。
（3） 剖面线 凡建筑物的各个部件被切割开来的外轮廓线都是剖面线。剖 面线的粗细取决于部件剖切面的大小，剖切面越大，剖面线就越粗。
5
5
一
2
图一
图二 图三
2 详图的位置和编号，应以详图符号表示。详图符号的圆应以直径 为14mm粗实线绘制。详图应按下列规定编号：
（1）详图与被索引的图样同在一张图纸内时，应在详图符号内用 阿位伯数字注明详图的编号（图1）。
5
图一
（2）详图与被索引的图样不在同一张图纸内，应用细实线在详图 符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明 被索引的图纸的编号（图2）。
3 需要转折的剖切位置线，应在转角的外侧加注与该符 号相同的编号。
4 建（构）筑物剖面图的剖切符号宜注在±0.00标高的 平面图上。
（二）断面的剖切符号应符合下列规定 1 断面的切符号应只用剖切位置线表示，并应以粗实 线绘制，长度宜为6～10mm。 2 断面剖切符号的编号宜采用阿拉伯数字，按顺序连 续编排，并应注写在剖切位置线的一侧；编号所在的一 侧应为该断面的剖视方向（图2）。
三 图纸的重要性和作用 图纸不仅可以表现出一座建筑物的整体外貌、各个时代建筑特征、
各种构件的形状以及它们在结构上的交接关系，而且还能准确地表 示各种尺寸、数据及所用的材料质地、工程做法等。毫无疑问，它 是指导一项工程得以顺利进行的主要文件，也是认识和研究建筑理 论及历史的重要资料。
四 图纸幅面规格与图纸编排顺序
十三 单体建筑剖面图 横剖面和纵剖图是平行投影图，即假想一个垂直的剖
切面，沿进深或面阔方向把建筑物剖开，向一侧绘制平 行投影图。沿进深方向所作的剖面为横剖面，沿面宽方 向所作的剖面为纵剖面。
一座结构比较简单的单层建筑物，只需画出横剖和纵 剖两个图。如果建筑物开间较多，结构较复杂，需画的 横剖面图可分明间、次间、梢间等几种；纵剖面图可分 前、后视两种。画横剖面图剖切位置一般在明间的中部 开始。纵剖面剖切是沿着脊檩的外侧进行的。
北
图二
九
常用建筑材料图例
十 尺寸标注 图样上的尺寸单位，除标高及总平面图以米为单位外，
均必须以毫米为单位。（一）尺寸界线、尺寸线及尺寸起 止符号
1 图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符 号和尺寸数字（图1）。
尺寸起Байду номын сангаас符号
尺寸数字 6050
尺寸线
图一
尺寸界线
2 尺寸界线应用细实绘制，一般应与被注长度垂直，其一端 应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～ 3mm。图样轮廓线可用尺寸界线（图2）。
3 单体建筑平面图、剖面图、立面图：1/50，方案设计图用1/100，
个别体量小的建筑也可以用1/30、1/40。
4 局部大样图；斗拱、门窗等用1/10、1/15、1/20；梁架结点、门 窗隔扇的棂花、斗拱分构、柱础等用1/2、1/5、1/10；门窗槛框、边 挺的线脚有时用足尺即1/1比尺。
八 符号

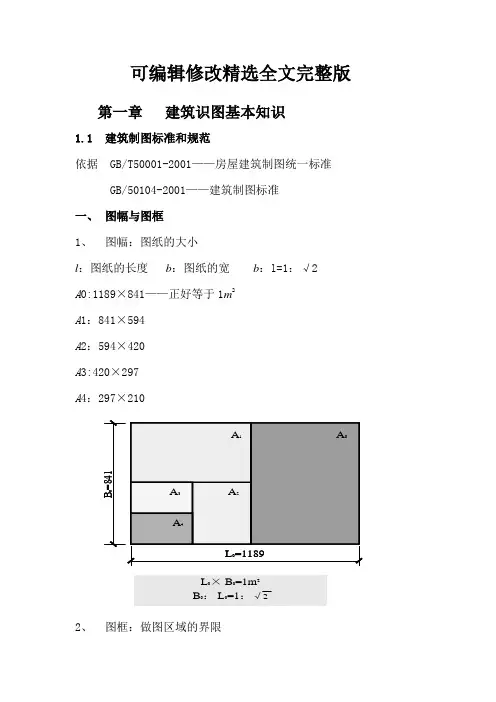

表一 幅面及图框尺寸（mm）
幅面代号 尺寸代号
b×e c a
A0 841×1189
A1 594×841
10
A2 420×594
25
A3
A4
297×420
210×297
5
b=图纸幅面宽度, e =图纸幅面长度, c =上、下、右方图纸框至图 纸外缘之间距离，a =左方图纸框至图纸外缘之间距离。
表二 图纸长边加长（mm）
5.250
图二
5.250
十一 建筑群总平面图
我国古建筑每一处建筑群的总体布局和它们的组合， 不论其规模大小，却几乎都有一条或若干条中轴线，而 且主要建筑物也必然布在这条中轴线上，根据这一特点， 在画总平面图时，由以下几个步骤进行：
1 画出中轴线，并按顺序画出各主体建筑。 2 画轴线以外的各种附属建筑及相关的院墙等。画甬 路、树木及花坛等。 3 对各线条进行加工，外轮廓线加粗处理。 4 画指北针、图名、比例、注字、打边框、写图标等。
在图样中凡是建筑物的两个（类）构件彼此衔接，或者一个构件被另一构 件包含在内而一起被剖切时，其整体外轮廓线画剖面线，应当加粗；而相交 接的共有线或被包在里边的线，则仍为一般的基本线的1/3左右（图2）。
山墙 抱框 槛墙
普柏方
阑额 上槛
角檐柱
不可加粗
图二
2 虚线
虚线一般有两种情况可使用。一种是表明物体结构及体形的线被 遮挡而需要画出的线；另一种是用来表示曾经有过而现不存在的建 筑物或某一构件的残缺部分。
一座木构古建筑，如系多层，则各层均单独平面图。如果 在同一张图纸上绘制多于一层的平面图，各层平面图按层数 的顺序从左至右或从下至上布置。此外，每座建筑物还应绘 制梁架仰视平面（一般是指普柏枋或平板枋以上，从斗拱底 剖切正投影）和屋面俯视平面图。
水平投影的平面图，制图的步骤： 1 画出建筑物各开间面阔、进深柱子之间的纵横中线，
并仔细 核对各开间的分尺寸总尺寸是否一致（次要尺寸服从主要 尺寸，分尺 寸服从总尺寸、少数尺寸服从多数尺寸）。
2 画出檐柱与金柱的柱径、柱础及柱顶石。 3 画出墙壁、门窗及佛座、佛像等。 4 画出台明阶条石（台明断块）、地砖、踏跺、垂带石、 散水。 5 对柱径、墙壁、门槛窗剖面线及外轮廓线径进行 加粗。 6 选用细线画出剖面建筑材料质地纹样。 7 标注尺寸、详图索引符号、标高、注字、指北针、图 名、比例、图框、图标等。
1
1
2
2
图二
3 剖面图或断面图，如与被剖切图样不在同一张图内， 可在剖切位置线的另一侧注明其所在图纸的编号，也可以 在图上集中说明。
（三）索引符号与详图符号 1 图样中的某一局部或构件，如需另见详图，应以索引符号索引 （图1）。索引符号是由直径10mm的圆和水平直径组成，圆及水平 直径均应以细实线绘制。索引符号应按下列规定编写： （1）索引出的详图，如与被索引的详图同在一张图纸内，应在索 引符号的上半圆中用阿拉伯数字该图的编号，并在下半圆中间画一 段水平细实线（图2）。 （2）索引出的详图，如采用标准图，应在索引符号水平直径的延 长线上加注该标准图册的编号（图3）。
3 点划线
点划线（轴线）也叫中轴线或中心线。是表示一物体的中心位置或 轴线位置。
4 实线、点划线、虚线等线段的宽度可区分为粗、中、 细三种，粗线的宽度0.4~1.2毫米; 中粗线约为粗线的1/2； 细线为粗线的1/4。 折断线、波浪线、剖面图中的图例线、尺寸线、尺寸境界 线及引出线等都是图样中较细的线。
二 古建筑制图与一般建筑制图的异同 古建筑制图主要利用正投影、辅以轴测图和透视图，按照国家制图标
准绘制出一套图纸，以表示古建筑的总体布局、单体形状、尺寸、结构、 构造、装修、材料等。古建筑因其结构和材料的特性，比现代建筑要复 杂，特别是带斗拱的古建筑更是如此。一座单体古建筑，往往由成千上 万个构件组成，其屋面曲线多呈抛物线外，还常有许多脊饰。还有有内、 外装修，更是繁杂多样。这就要求在绘制古建筑图时，具备相当的专业 制图水平，才能很好地完成古建筑制图的工作。
2mm 2 3mm
图二
3 尺寸线应用细实线绘制，应与被注长度平行。图样本身的 任何图线均不得用作尺寸线。
（二）尺寸的排列与布置 1 尺寸宜标注在图样轮廓以外，不宜与图线、文字及
符号等相交（图1）。
120 120
370
490
120
120
60
120
图一
2 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐 排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远 （图2）。
-
古建筑制图与识图基础知识
一 学习古建筑制图与识图的目的 中国古代建筑独具风格，自成体系，在世界建筑史占有重要地位。为
了更好地继承这一宝贵的文化遗产，并使之发扬光大，凡从事古建文物 保护勘测、设计、施工、管理工作人员，都必须学一点古建筑制图与识 图方面的知识，掌握这门必要的专业技术。否则就不能确切无误地表现 古建筑的构造、部位。古建筑文物保护的一条重要原则就是通过保护修 缮，保留固有的文物历史价值、科学价值、艺术价值，不掌握古建筑的 相关知识，没有扎实的制图与识图功底,是无法很好地完成本职工作.。
幅面 尺寸
A0
长边 尺寸
1189
长边加长后尺寸 1486 1635 1783 1932 2080 2230 2378
A1
841 1051 1261 1471 1682 1892 2102
A2
594 743 891 1041 1189 1338 1486 1635 1783 1932 2080
A3
420 630 841 1051 1261 1471 1682 1892
的关系应符合表一的规定。大标题、图册封面、地形图 等的汉字，也可书写成其他字体，但应易于辨认。
表一 长仿宋体字高宽关系（mm）
字高
20
14
10
7
5
3.5
字宽
14
10
7
5
3.5
2.5
七 比例
古建筑制图常用比例:
1 建筑组群位置图或地形图: 1/2000 、1/5000 、1/10000。
2 建筑组群总平面图、总剖面图、总侧面图： 1/100、 1/200、 1/500。
横式使用的图纸标题栏形式布置
a 对中标志 装订线
c
幅面线 对中标志
c 对中标志
对中标志
标题栏
b
c
竖式使用的图纸标题栏形式布置
