岳阳不锈钢水箱内部结构示意图——方形水箱篇
快装拼凑式矩形不锈钢水箱的结构分析与计算.pdf
拼装式矩形不锈钢水箱的结构计算拼装式矩形不锈钢水箱，此类水箱采用了具有优良抗腐蚀性能的食品级的不锈钢材料，具有强度高，重量轻，容量任意组合，现场组装，外形美观，不锈蚀，清洁卫生等优点。
根据正常的使用情况，拼装式矩形不锈钢水箱的结构设计分析方法与计算。
1外力基准对于设计设置在建筑物内部及屋顶上、容积在500m3以内、水深4m以内的矩形水箱时，其所受外力由以下部分组成:a. 由水箱内盛装水产生的静水压力，作为长期载荷来处理。
静压力由下式计算:ps= 0.01y式中 p s —静水压， MPa；y—水面高度， m。
水箱的最高水位是从水箱底部到溢流孔的高度。
b. 由水箱自重产生的固定载荷G，作为长期载荷来处理。
c. 由水箱顶部载人的重量产生的集中载荷P，作为短期载荷处理。
2结构模型拼装式矩形不锈钢水箱的结构如图1 所示。
箱体是用一定数量的单元体(1m×1m， 1m ×0.5m，0.5m×0.5m) 现场拼装而成，每块单元体的周边带有30mm 的折边，每块单元体上冲有一定深度的球冠(1m×1m的单元体上冲有深度为60mm，半径R=1084mm 的球冠) ，四周还冲有深度10mm、半径为10mm 向内翻的加强筋。
水箱整体固定在用槽钢制成的钢架上，安放在水泥地坪口上，水箱内部在长宽高3方向上用拉筋固定以增强水箱强度和刚度。
图1 矩形水箱结构模型L ——水箱长度； B ——水箱宽度；H ——水箱高度； h ——水位高度3结构分析和计算3.1箱体侧部应力及变形的分析与计算箱体在水箱自重及静水压力作用下，受到压缩应力、弯曲应力以及剪应力，该应力值在箱体与箱底连接处最大。
经理论推导分析可知，由自重产生最大压缩应力σm，max由下式计算:σm，max=-[t r LBγm/2(L+B)t+Hγm]式中γm——材料的密度；tr——箱顶厚度；t ——箱体厚度；L ——水箱长度；B ——水箱宽度；H ——水箱高度。

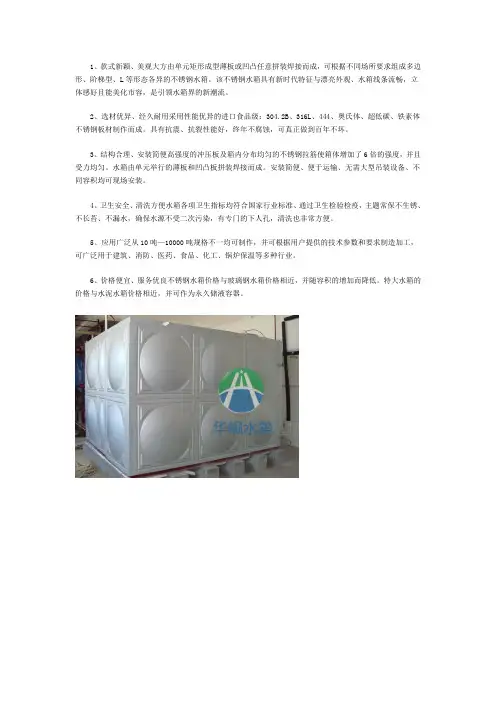

不锈钢矩形水箱
1、款式新颖、美观大方由单元矩形成型薄板或凹凸任意拼装焊接而成，可根据不同场所要求组成多边形、阶梯型、L等形态各异的不锈钢水箱。
该不锈钢水箱具有新时代特征与漂亮外观、水箱线条流畅，立体感好且能美化市容，是引领水箱界的新潮流。
2、选材优异、经久耐用采用性能优异的进口食品级：304.2B、316L、444、奥氏体、超低碳、铁素体不锈钢板材制作而成。
具有抗震、抗裂性能好，终年不腐蚀，可真正做到百年不坏。
3、结构合理、安装简便高强度的冲压板及箱内分布均匀的不锈钢拉筋使箱体增加了6倍的强度，并且受力均匀。
水箱由单元举行的薄板和凹凸板拼装焊接而成。
安装简便、便于运输、无需大型吊装设备、不同容积均可现场安装。
4、卫生安全、清洗方便水箱各项卫生指标均符合国家行业标准、通过卫生检验检疫，主题常保不生锈、不长苔、不漏水，确保水源不受二次污染，有专门的下人孔，清洗也非常方便。
5、应用广泛从10吨—10000吨规格不一均可制作，并可根据用户提供的技术参数和要求制造加工，可广泛用于建筑、消防、医药、食品、化工、锅炉保温等多种行业。
6、价格便宜、服务优良不锈钢水箱价格与玻璃钢水箱价格相近，并随容积的增加而降低。
特大水箱的价格与水泥水箱价格相近，并可作为永久储液容器。

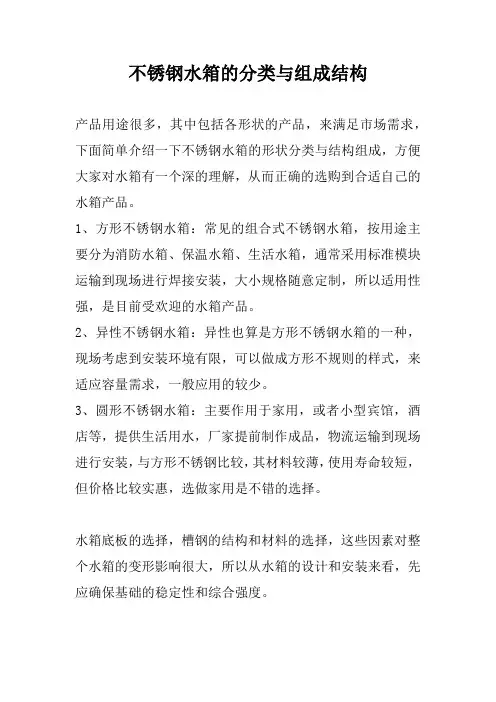

不锈钢水箱的分类与组成结构
不锈钢水箱的分类与组成结构产品用途很多，其中包括各形状的产品，来满足市场需求，下面简单介绍一下不锈钢水箱的形状分类与结构组成，方便大家对水箱有一个深的理解，从而正确的选购到合适自己的水箱产品。
1、方形不锈钢水箱：常见的组合式不锈钢水箱，按用途主要分为消防水箱、保温水箱、生活水箱，通常采用标准模块运输到现场进行焊接安装，大小规格随意定制，所以适用性强，是目前受欢迎的水箱产品。
2、异性不锈钢水箱：异性也算是方形不锈钢水箱的一种，现场考虑到安装环境有限，可以做成方形不规则的样式，来适应容量需求，一般应用的较少。
3、圆形不锈钢水箱：主要作用于家用，或者小型宾馆，酒店等，提供生活用水，厂家提前制作成品，物流运输到现场进行安装，与方形不锈钢比较，其材料较薄，使用寿命较短，但价格比较实惠，选做家用是不错的选择。
水箱底板的选择，槽钢的结构和材料的选择，这些因素对整个水箱的变形影响很大，所以从水箱的设计和安装来看，先应确保基础的稳定性和综合强度。
混凝土槽钢基础：槽钢框架的整体刚度和承载能力较差，水平和垂直槽钢间距为0.5m，连接完全焊接，以确保连接。
基础稳定，强度高。
水箱底板：一般情况下，底板采用折边板，并放置在槽钢的上侧。
由于槽钢的间距为1m，底板的边缘由于底板而受压，从而凸缘失去。
稳定状态，从而向外弯曲和变形，导致底板不平整并且水箱整体变形。
分类与组成结构我公司采用平底板，放置在0.5节距槽钢上，稳定不变形。
水箱系带：通常，不锈钢水箱的杆由不锈钢角钢制成。
不锈钢水箱的该材料杂质含量高，与水箱板的相容性差。
焊缝强度难以保证。
在使用水箱期间，请勿在水箱顶部放置其他轻型设备。
不要使用坚硬的物体来击打或绘制水箱布局和管道配件。
筑兴水箱。
不锈钢水箱材料、结构说明
不锈钢水箱材料、结构说明1、箱体材料：采用SUS304-2B（0Cr18Ni9）不锈钢板材模压成1×1（m）水箱单板（俯图），然后现场拼装而成，内侧钨极氩弧焊接。
2、槽钢底座采用焊接方式，涂防锈漆防锈。
3、各种法兰接口均采用不锈钢材料现场配做。
4、内、外爬梯采用不锈钢圆管焊接。
5、水箱内测拉杆、支撑均采用与箱板相同材料焊接，以保证焊接强度。
6、部结构节点图（附图）。
广州市怀德机电设备有限公司200 . .不锈钢水箱槽钢、底板、拉杆结构比较说明1、槽钢：一般做法槽钢底座横、纵向槽钢间距1m采用单个螺栓连接，其槽钢架的整体刚性及承受力差，而我公司横、纵向槽钢间距0.5m，连接采用全部满焊，保证基础稳固，强度高。
2、底板：一般做法底板采用折边板，反向置于槽钢上面，由于槽钢间距1m，在承载状态（装满水）下其地板边部折边因底板受压，使折边处于失稳状态，从而向外弯曲变形，造成底板不平，水箱整体变形。
我公司采用成型平底板，置于0.5间距槽钢上面，稳定、不变形。
3、拉杆：一般做法拉杆采用不锈钢角钢型材，这种材料杂质含量高，与水箱板焊接时相溶性差，焊口强度难以保证。
我公司拉杆采用与水箱板相同的材料，起焊口材料成分均匀一直，相溶性好，焊接质量高，从而能有效保证焊接强度。
水箱槽钢、底板及拉杆结构和材料选用的优劣，对水箱的变形及稳定性有直接影响，所以从水箱的设计及安装，首先应保证基础的稳定及整体强度。
广州市怀德机电设备有限公司年月日水箱使用说明书1、日常保养（1）为保持水箱内部的清洁，应定期对水箱进行清洗。
（2）检查水箱周边、法兰接口有无渗漏，如有问题速与相关人员联系并尽快处理。
（3）定期检查水箱排水沟水赣是否正常，防止水箱溢流水不能及时排出。
2、注意事项（1）严防硬物碰撞，如造成水箱变形，请与我方联系。
（2）严禁强酸、强碱与水箱接触，防止产生腐蚀，如有发生此类情况，请立即用清水冲洗，严重的与我方联系处理。
水箱生产流程、安装施工方案1、工程概况水箱规格5.5×2.5×2.5（m）、12×8×4（m）各一台，用于生活用水、消防用水。
某方形不锈钢保温水箱详细设计图(dwg格式)
不锈钢水箱的内部结构
不锈钢水箱现在使用的比较多，很多人其实对水箱的内部结构感到好奇，今天我们就来分析不锈钢水箱的结构1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
厚度根据水箱尺寸、基础、大小、高度来定。
其厚度一般为3.0~1.22.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。
也可根据水箱实际尺寸进行灵活变动。
厚度以水箱高度来决定。
一般离底部越近。
板材越厚。
一般为2.5~1.23.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱最薄的。
一般为1.0mm4.人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。
一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。
扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。
透气孔是防止水箱内部气压膨胀，内部空气流通的作用。
注：透气孔，外部口必须安装防虫网。
防止水源被虫鼠污染。
5.拉筋水箱内部主要结构。
起到支撑和稳固水箱的作用。
拉筋又分为主拉、斜拉、立柱三大类。
一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。
其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。
其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。
斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。
常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。
立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。
一般采用4*4的规格，厚度以顶部板厚为基准。
6.法兰片、丝口法兰片采用水箱同级别的304材质。
用于水箱的进出水与管道的连接。
丝口作用与法兰片相同，还用于安装浮球，液位计等。
不锈钢水箱的构造
不锈钢水箱的构造1、底板位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
厚度根据水箱尺寸、基础、大小、高度来定。
其厚度一般为3.0~1.2。
2、侧板侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。
也可根据水箱实际尺寸进行灵活变动。
厚度以水箱高度来决定。
一般离底部越近。
板材越厚。
一般为2.5~1.23、顶板顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱最薄的。
一般为1.0mm4、人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。
一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。
扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。
透气孔是防止水箱内部气压膨胀，内部空气流通的作用。
注：透气孔，外部口必须安装防虫网。
防止水源被虫鼠污染。
5.拉筋水箱内部主要结构。
起到支撑和稳固水箱的作用。
拉筋又分为主拉、斜拉、立柱三大类。
一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种。
主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。
其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。
其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。
斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm 的长度，连接在水箱与主拉之间。
常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。
立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。
一般采用4*4的规格，厚度以顶部板厚为基准。
6.法兰片、丝口法兰片采用水箱同级别的304材质。
用于水箱的进出水与管道的连接。
丝口作用与法兰片相同，还用于安装浮球，液位计等。
水箱开孔分为进水、出水、排污、溢流四种主要孔径，其他按客户要求进行定孔。
不锈钢水箱的结构
不锈钢水箱结实耐用，这取决于它的内部结构，在没有特殊要求的情况下，不锈钢水箱不续包含以下几个部分：底板、侧板、顶板、人孔、扶梯、透气孔、拉筋、法兰片、丝口还有一些其他的小配件。
1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。
厚度根据水箱尺寸、基础、大小、高度来定。
其厚度一般为3.0~1.22.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。
也可根据水箱实际尺寸进行灵活变动。
厚度以水箱高度来决定。
一般离底部越近。
板材越厚。
一般为2.5~1.23.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱zui 薄的。
一般为1.0mm4.人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。
一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。
扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。
透气孔是防止水箱内部气压膨胀，内部空气流通的作用。
注：透气孔，外部口必须安装防虫网。
防止水源被虫鼠污染。
5.拉筋水箱内部主要结构。
起到支撑和稳固水箱的作用。
拉筋又分为主拉、斜拉、立柱三大类。
一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。
其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。
其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。
斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。
常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。
立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。
一般采用4*4的规格，厚度以顶部板厚为基准。
6.法兰片、丝口法兰片采用水箱同级别的304材质。
不锈钢方形水箱鼓包凸起部分的尺寸
不锈钢方形水箱鼓包凸起部分的尺寸评估与探讨随着现代工业的快速发展，不锈钢方形水箱作为一种常见的储水设备，被广泛应用于生活和生产中。
在制造和设计不锈钢方形水箱时，其中一个重要的考量因素就是水箱底部鼓包凸起部分的尺寸。
这一部分的设计对于水箱的稳定性、结构强度和使用寿命都有着重要的影响。
我们有必要对不锈钢方形水箱鼓包凸起部分的尺寸进行全面评估和探讨。
我们需要了解鼓包凸起部分的尺寸对水箱的影响。
通常情况下，较大尺寸的鼓包凸起部分可以提高水箱的稳定性和结构强度，对于长期储存水质量也有积极的影响。
然而，过大的凸起部分可能会增加水箱的制造成本和占用空间，也会降低水箱的美观度。
在设计中需要权衡这些因素，选择合适的尺寸。
我们可以根据实际情况，采取一定的科学方法和技术手段对不锈钢方形水箱鼓包凸起部分的尺寸进行评估和确定。
比如通过有限元分析、压力测试、结构强度计算等手段，来验证不同尺寸的鼓包凸起部分对水箱的影响。
也可以结合实际使用情况，借助现代化的设计软件和工具，进行模拟和优化设计，以确保水箱在各种情况下都能够稳定可靠地运行。
在实际的应用和设计过程中，我们还需要充分考虑不同环境条件下的影响，比如水箱的使用场景、水质、周围环境等因素。
这些因素将直接影响对水箱鼓包凸起部分尺寸的选择和设计。
在地震多发区域，我们需要考虑增加鼓包凸起部分的尺寸以提高水箱的抗震能力；在高寒地区，需要考虑水箱的保温性能等。
针对不同环境条件，需要有针对性地调整水箱鼓包凸起部分的尺寸设计，以确保其能够在各种恶劣环境下正常使用。
总结来说，不锈钢方形水箱鼓包凸起部分的尺寸评估和设计，是一个复杂且重要的问题。
在设计过程中，需要综合考虑稳定性、结构强度、使用成本、美观度等多方面因素。
也需要结合现代科学技术手段以及实际使用情况，进行科学的评估和选择。
只有这样，才能设计出性能优越、适用性强的不锈钢方形水箱，为生活和工业生产提供可靠的水资源保障。
本文从不锈钢方形水箱鼓包凸起部分的尺寸评估出发，探讨了在实际设计和应用中的重要性和复杂性。
方形不锈钢水箱产品介绍
一、方形组合水箱⒈选用进口S U S304#2B不锈钢材料，具有极高的耐腐蚀性，箱体采用凸面模板（1000×1000、1000×500、500×500）拼装焊接，可根据现场的结构，不同的尺寸要求，不同的吨位要求进行灵活组装，耗材较少，结构强度较高，无需大型吊装设备，运输方便。
2. 安全卫生经久耐用整个系统为封闭式，不锈钢材料表面光滑，不易附生藻类，水中沉淀物易清晰冲刷。
保温层采用5。
0C M聚氨酯发泡，保温效果佳，是目前世界上好的保温材料。
3. 安装方便任意组合采用单元矩形不锈钢成型薄板拼装焊接组成，可依据设备设置场所，任意组合成多边形、阶梯形、L形等形态各异的水箱。
4. 选材优异防蚀抗裂选用性能优异的奥氏体、铁素体、超低碳不锈钢板材拉伸压制，具有独特的耐腐蚀抗裂性能。
5. 制作精良用途广泛以精密的成型模具液压拉伸成型，单元矩形凹凸水箱板成型精度高，可广泛适用于宾馆、公寓、高楼、厂家的冷热水贮水箱，食品、医药、环保、化工行业的贮液容器。
6. 款式新颖美观大方：由单元矩形成型簿板或凹凸板任意拼装焊接而成，可依据不同场所要求任意组合成多边形、阶梯形、L形等形态各异的不锈钢水箱。
水箱线型梯形、L形等形态各异的不锈钢水箱。
水箱线型流畅，立体感好且能美化市容。
流畅，立体感好且能美化市容。
7.选材优异经久耐用：选用性能优异的奥氏体、超低碳、铁素体不锈钢板材制作而成。
抗震、抗裂性能好，终年不腐蚀。
结构合理安装简便：高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体增加了六倍的强度，并且受力均匀。
水箱由单元矩形的薄板和凹凸板拼装焊接而成，安装简便，便于运输，无需大型吊装设备，不同容积均可现场组装。
8.卫生安全清洗方便：水箱各项卫生指标均符合国家行业标准，通过卫生检验检疫。
主体常保不生锈、不长苔、不漏水，确保水源不受二次污染。
有专门的下人孔，清洗也非常方便。
9.品种齐全应用广泛：从0。
