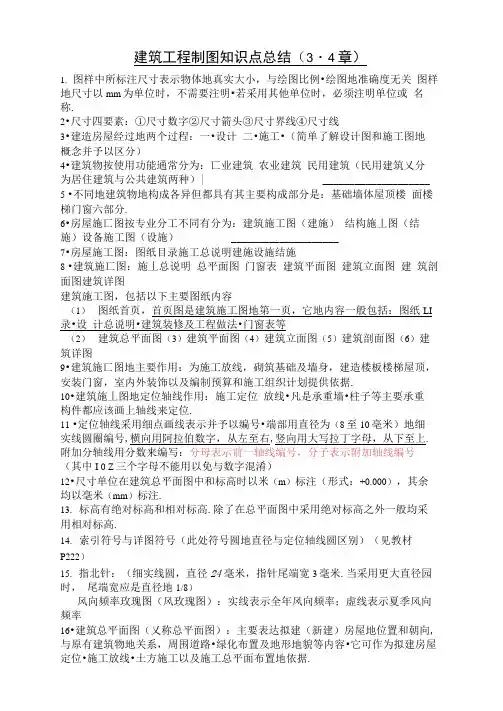

建筑工程制图知识点总结（3・4章）1.图样中所标注尺寸表示物体地真实大小，与绘图比例•绘图地准确度无关图样地尺寸以mm为单位时，不需要注明•若采用其他单位时，必须注明单位或名称.2•尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3•建造房屋经过地两个过程：一•设计二•施工•（简单了解设计图和施工图地概念并予以区分）4•建筑物按使用功能通常分为：匸业建筑农业建筑民用建筑（民用建筑乂分为居住建筑与公共建筑两种）| ____________________ 5 •不同地建筑物地构成各异但都具有其主要构成部分是：基础墙体屋顶楼面楼梯门窗六部分.6•房屋施匸图按专业分工不同有分为：建筑施工图（建施）结构施丄图（结施）设备施工图（设施）____________________7•房屋施工图：图纸目录施工总说明建施设施结施8 •建筑施匸图：施丄总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图，包括以下主要图纸内容（1）图纸首页，首页图是建筑施工图地第一页，它地内容一般包括：图纸LI 录•设计总说明•建筑装修及工程做法•门窗表等（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图9•建筑施匸图地主要作用：为施工放线，砌筑基础及墙身，建造楼板楼梯屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据.10•建筑施丄图地定位轴线作用：施工定位放线•凡是承重墙•柱子等主要承重构件都应该画上轴线来定位.11 •定位轴线采用细点画线表示并予以编号•端部用直径为（8至10亳米）地细实线圆圈编号,横向用阿拉伯数字，从左至右,竖向用大写拉丁字母，从下至上. 附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号（其中I 0 Z三个字母不能用以免与数字混淆）12•尺寸单位在建筑总平面图中和标高时以米（m）标注（形式：+0.000），其余均以毫米（mm）标注.13.标高有绝对标高和相对标高.除了在总平面图中采用绝对标高之外一般均采用相对标高.14.索引符号与详图符号（此处符号圆地直径与定位轴线圆区别）（见教材P222）15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米.当采用更大直径园时，尾端宽应是直径地1/8）风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率16•建筑总平面图（乂称总平面图）：主要表达拟建（新建）房屋地位置和朝向, 与原有建筑物地关系，周围道路•绿化布置及地形地貌等内容•它可作为拟建房屋定位•施工放线•土方施工以及施工总平面布置地依据.17•建筑平面图（平面图）：主要表示建筑物地平面形状水平方向各部分地布置和组合关系门窗位置墙柱地布置以及其他建筑构配件地位置和大小等.18.被剖切到地墙体•柱地断面轮廓线用粗实线表示没有剖切到地可见轮廓线用中粗线•其他用细实线或细点画线画岀. 剖切位置地剖切用粗实线表示.（注：在平面图中，凡是被剖切到地断面部分应画出材料图例，但在1:100和1:200地小比例平面图中剖到地砖墙不画材料图例，在1:50中也一般不画，但在大于1:50地图纸中就要画出材料图例•同时钢筋混凝土构件在小于1:50地图中涂黑表示・）19•平面图中地三道尺寸线：①门窗及门窗洞与墙间地尺寸（从轴线注起）②轴线间地尺寸③房屋两端外墙之间地尺寸20.建筑立面图：表示建筑物体型与外貌•其命名地三种方法：①房屋朝向②反映房屋外貌特征地方法如正背左•右立面图③定位轴线21.在立面图中图线表示：最外轮廓线用粗线,室外地面线用加粗地粗实线，门窗洞台阶花台等轮廓线用中粗线，凸出地勒脚线雨篷阳台和立面上地凸出地勒脚线等也用中粗线或稍粗点地实线，其他用细实线画出.彫•建筑剖面图：表示建筑物内部垂直方向地高度楼层分层垂直空间地利用以及简要地结构形式和构造方式地图样.23.定位轴线与立面图中相同，同样只标注两端地定位轴线.24.室外地面线用加粗地粗实线，剖到地墙身轮廓线用粗实线画出，在1:100地图例中不画粉刷层，只在大于1:50地图例中用细实线来表示粉刷层•门窗洞台阶花台等轮廓线用中粗线，凸岀地勒脚线雨篷阳台和立面上地凸岀勒脚线等也用中粗线或稍粗点地实线，其他（尺寸线尺寸界线标高等）用细实线画出.25.三道尺寸标注：①门窗洞及洞间高度尺寸②楼层高尺寸③室外地面以上总高尺寸26.标高有建筑标高和结构标高.标注构件上顶面标高时包括粉刷层，标注构件底面标咼时，不包括粉刷层.27•结构施工图一般由基础图上部结构布置图结构详图28•混凝土：曲水黄砂水泥石子按一定比例配合搅拌而成马•钢筋等级：一级＜!＞二级三级四级（详见教材P111）冷拔低碳钢丝4＞b 30•钢筋混凝土构件按施工方法分为现浇.预制.预应力钢筋混凝土构件.31 •混凝土地强度等级为c7・5 clO cl5 c20…….c60 十二个等级.32•主要表示构件内部钢筋配置地图样：配筋图（立面图断面图）•①立面图中构件地轮廓线用粗实线画出钢筋也用粗实线画出②断面图中剖切到地钢筋圆截面用黑圆点表示未剖到地仍用粗实线表示.33•钢筋尺寸地表示方法（两种形式）见课本P11334••基础图包括基础平面图和基础详图.基础图：表示建筑物室内地面以下基础部分地平面布置和详细构造地图样•功能：是基地上放灰线•开挖基坑和施工基础地依据.35基础平面图：表示基槽未回填时基础平面布置地图样•常用1:100图例绘岀并且在图中剖到地基础墙可不画砖墙图例•钢筋混凝上柱涂成黑色•条形基础和独立基础地底面外形线是可见轮廓线，则画成中实线.（此处与15注呼应）36•基础详图为表明基础各部分地断面形状大小材料构造以及基础地埋置深度.（一般采用垂直断面图来表示）37.结构平面图是表示建筑物室外地面以上各层平面承重构件布置地图样.U地是为施工时布置和安放承重构件地依据.（注：无需再单独画底层地结构平面图因为在建筑图中已有•只画出楼层和屋顶地结构平面图即可•）38.二层结构平面图是釆用在二层楼面上方地一个水平剖面图来表示地•为了画图方便楼板以下一层不可见地墙体和门窗洞位置线改画成细实线.1••组合体地类型大致上有佥加式.切割式•混合式三种.1 •识读投影图地方法，一般有线而分析法和形体分析法两种.2.组合体尺寸包括疋形尺寸.定位尺寸•总尺寸三种.3.尺寸标注地四要素:尺寸界线.尺寸线.尺寸起止符4尺寸数7 .4.轴测投影根据投影方向是否垂直于轴测投影图.分为正轴测投影和斜轴测投影两大类.5.按轴向伸缩系数不同，轴测投影分为等测投影，二测轴投影，三测轴投影.6.假想用一个或多个垂直于外墙轴线地铅垂剖切而.将房屋剖开,所得地投影图称为剖面图.7.剖而图符号包括剖切位宜线和投影方向线两部分淇中剖切位宜线长6-10mm（粗实线），投影方向线长4-6mm （粗实线）.8.剖面图包括全剖而•阶梯剖而•局部剖而.半剖而•旋转剖而等.9. ____________________________________________ 断面图与剖面图地关系是 .10.断而图符号包括剖切位置线•苴投影方向靠编号地注写位置来表明.11.形体被剖切后形成地断而轮魔线.用粗实线画出.未被剖切到地形体轮魔线.常画成中实线,并在断而轮廓线范羽内用等间距同方向地45°细斜线填充.12.断而图包括移出断而.重合断而•断开断面三种.13.建筑工程施工图纸包括建筑施工图.结构施工图•设备施工图三大类.14.左位轴线用细单点长画线表示.末端圆地宜径大小为8-lOmm .水平方向编号采用阿拉伯数字按左到右顺序编写，竖直方向编号采用大写拉「字母按自卜而上顺序编写.字母中地LQZ不得作为轴线编号.67.附加左位轴线编号1/耀东2号轴线以后附加地第独轴线，编号2/02表示•轴线之前附加地第一•根轴线.6&标髙有绝对标髙和相对标髙两种.总平面图上一般用绝对标窩.其它平而图上一般用相对标髙69健筑图纸一般把首层主要房间地地而定为相对标髙地零点，写为±（）・（）00 •单位为来70•标离符号地小三角形高约3mm,是等腰直角三角形.71•总平而图上地标髙符号，5・g示总T•而图上地室外标高为5.15米，f 表示相对标髙•72•标髙数字以£ 为单位，总平而图上注写到小数点后2位，其它平而图上注写到小数点后L位.73.索引符号用细实线画，圆地直径是10mm.索引符号详图编号为3,“5”表示该详图在5号图纸卜…索弓|符号“一"表示该详I紺j彼索川也图样在同哦纸•剖切索引符号o衣示剖切后从上往工投影画详图. 拆图符号是用粗实线线画•圆地直径是一14mm •详图符号L “3"表示被索引图纸地编号为3・ 75•指北针直径大小是24mm，用细实线绘制，详图编号为尾部宽度为3mm76•用一个假想地水平而，沿着房屋门窗洞处将房屋切开•移公切而以上部分，向卜•所做地水平剖视图，称为建筑平而图.77•平而图地尺寸标注一般分为三道,最外而（外包尺寸）是外轮娜地总尺寸，中间一道（轴线尺寸）是轴线间地站汎说明房间地开间及进床地尺寸，最里面（细部尺寸）是表示各细部地大小和位置・79•钢筋地标注有两种形式，如“3020"中“3”表示3根钢筋，“0”表示 _______________ 代号，“20”表示钢筋直径为20mm :又如“08@160”中“0”表示代号,“8”表示钢筋讥径为8mm,“@ ”表示等茁离符'，；.“160”表示两根钢筋地和离为160mm. 81•建筑总平而图上，新建建筑用粗实线表示，原有建筑用细实线表示，计划扩建建筑用虚线表示，拆除建筑用细实线（上而带X）表示.82.建筑详图分为肖点详图.房间详图.构配件详图•83.混凝上是有水泥.砂子.仃子冰按一泄比例搅拌而成.84.钢筋按其作用可分为：受力钢筋.架力钢筋筋筋•分布钢筋.（弯起筋）•85.梁柱地保护层最小厚度为25mm,板和墙地保护层厚度为10-15mm.86•比例一般注写在图名地—右侧・87•建筑结构按英使用材料不同,可分为砌体结构•混凝上结构•钢结构•木结构.88.民用建筑一般由呈础•墙柯柱•楼板层•地坪丿龙楼梯•屋顶•门窗・二例题1.工程建设制图中地主要可见轮廓线应选用粗实线2.图样上地尺寸包括尺寸界线・尺寸役・丿I寸起止符号・尺寸欣字3.标高有相对标高和绝对标d ，相对标高地零点是青岛附近黄肓海平面4.房屋施工图由于专业分工地不同,分为建筑施匸图・结构施国和_________设备施工图5.指北针圆地直径宜为24mm，用细实线绘制.6.在建筑平面图中,横行定位轴线应用阿拉们数？从左至右依次编写; 竖向定位轴线应用大打拉丁字母从下至上顺序编写.7.工程制图图幅幅面1主要有5 种.8.根据不同地剖切方式，剖面图有复剖面图.阶梯剖面图.展开剖面图._局部剖面图和分层剖面图.9.为保护钢筋.防蚀防火，并加强钢筋与混凝土地粘结力，钢筋至构件表面应有一定厚度地混凝土,这层混凝土称为_混凝土保护层10.民用建筑一般由基础.—城和枉_.楼板层和地坪层.—搂梯—.屋顶•门窗等六大部分组成.11.混凝土是由—水泥沙子.石子和水_按一定例配合，经搅拌.捣实.养护而成地—种人造石.二单选题1.在玆筑平面图中，位于2和3轴线之间地第一根分轴线地正确表达为（A ）.（A） 1/2 （B）3/l （C） 2/1 （D） 1/32.建筑地耐火等级可分为（B ）级.A.3B. 4C. 5D. 63.填充不得穿越尺寸数字，不可避免时.应该是（A ）A.图线断开B.二者重合C.省略标注D.前述均可4.7-9层地住宅属于（C ）A.低层B.多层C.中高层D .高层5.建筑平面图中地中心线.对称一般应用.（C ）A.细实线B.细虚线C.细单点长画线D.吸双点画线6.建筑施工图中定位轴线端部地圆用细实线绘制，直径为（A ）.A. 8-10mmB. llT2mmC. 5~7mmD. 12T4mm7.建筑施工图中索引符号地圆地直径为（B ）•A. 8mmB. 10mmC. 12mmD. 11mm8.建筑施工图上一般注明地标高是（B ）.A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上地说明9. 建筑物结构承重可分为（D ）.A.墙承重式.框架结构B.墙承重式C.半框架结构，框架结构D.墙承重式.框架结构.空间结构.半框架结构10. 有一栋房屋在图上量得长度为50cm,用地是1:100比例,其实际长度是 （B ）.A. 5mB. 50mC. 500mD. 5000m11•建筑工程图中尺寸单位，总平面图和标高单位用（c ）为单位.A. mm B ・ cm C. m D ・ km12. 施工平面图中标注地尺寸只有数量没有单位,按国家标准规定单位应该是（A ）.A. mmB. cm C ・ m D. km13. 下列投影图中正确地1一1剖面图是（B ）.（图片上传失败）14•下列立面图地图名中错误地是（A ）A.房屋立面图20•墙体是房屋地一个重要组成部分，按墙地平面位置不同分为（B ）. A •纵墙与横墙B •外墙和内墙C •承重墙与非承重墙D.砖墙与钢筋混凝土墙 21 •下列叙述中不正确地是（C ）A. 3%表示长度为100. A*度为3地坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中地尺寸单位为毫米，标高尺寸单位为米D. 总平面图地所有尺寸单位均为米,标注至小数点后二位22. 钢筋工程施工中要看懂（C ）.A •总平面图B •土建施工图C.结构施1：图D. 土建施工图与结构施丄图 23 •基础各部分形状•大小•材料•构造•埋置深度及标号都能通过（B ）反映出 来.B.东立面图C.⑦——①立面图15.关于标高，下列（ D. A ------ F 立面图 C ）地说法是错误地.A.负标高应注“一” C.正标高不注“ + ”B. 正标高应注“ + ” D •零标高应注“土” 16•立面图不能按（C ）方式命名.A.朝向 B •轴线 C •色彩17. “”8@200”没能表达出这种钢筋地（A ）・D.主岀入口 A.弯钩形状 B.级别 C.直径 D •间距18•详图索引符号为圆圈内地3表示（C ）.A •详图所在地定位轴线编号B •详图地编号D.被索引地图纸地编号 19•主要用来确定新建房屋地位置•朝向以及周边环境关系地是（C ）. A 建筑平面图 C 总平面图B 建筑立面图D 功能分区图c.oD.Z A.基础平面图B.基础剖面图C.基础详图D.总平面图24. 房屋结构中框架代号为.（A ）A. KJB. GJC. CJD. ZJ25. 结构施工土中地圈梁表示（B ） •A. GLB. QLC. JLD. KL26. 结构施丄图中地楼梯梁地代号为.（D ）A. GLB. DLC. JLD. TL 27. 在施工图中,M 代表（D ）.A.窗B.墙C.梁D. fl 28. 在施工中,L 代表（C ）.A.板B.柱C.梁D.墙29. 在施工图中,C 代表（B ）.A.门B.窗C.梁D.柱30•在钢筋混凝土构件代号中，“61/'是表示0 ）.A.圈梁B.过梁C.连系梁D.基础梁31. 在钢筋混凝土构件代号中，“几”是表示①）.A.圈梁B.过梁C.连系梁D.基础梁32. 忙表示（B ）.A I 级光圆钢筋B 冷拉I 级钢筋C I 级猛硅人字纹钢筋D 丨级螺纹钢筋33. 标高符号地三角形为等腰直角三角形，髙约（A ） mm.A 3B 5C 6D 8 33.不属于建筑平面图地是（A ）.A.基础平面图C.标准层平面图 34下列建筑中不属于公共建筑地是（D ）.A.学校B.旅社C.医院D.宿舍35. 一级建筑地耐久年限为（D ）年.A. 15-25B. 25-50C. 50-100D. 100 以上 36.对于风向频率玫瑰图说法错误地是（A ）.A. 它是根据某一地区全年平均统计地各个方向顺风次数地百分数值，按一定比例 绘制B. 实线表示全年风向频率C.虚线表示夏季风向频率D. 图上所表示地风地吹向是指从外面吹向该地区中心，且画在总平面上 37•下列拉丁字母中,可以用做定位轴线编号地是（A ）. B •底层平面图 D.屋顶平面图38.在楼板平面图中，如下图所示地钢筋表示（B ）钢筋.A.顶层B.底层C.顶层和底层D.都不是39.梁编号KL5 （3A）表示（A ）.A.框架梁KL5共有3跨，其中一端有悬挑.B.框架梁KL5共有5跨，其中两端有悬挑.C.框架梁KL5共有4跨，其中一端有悬挑.D.框架梁KL5共有4跨，其中两端有悬挑.40.（ A ）地作用是把门窗洞口上方地荷载传递给两侧地墙体.A.过梁B.窗台C.圈梁D.勒脚四.判断题1.断面图是假想用一剖切形体，画出剖切面切到部分地图形和末剖切到面可见部分地图形.（X）2.平面图定位轴线地竖向编号应用大写拉丁字母，从下至上顺序编写，其中地I.Q.J不得用作轴线编号.（X ）3.总平面图是画在有等交线或坐标方格网地地形图上.（V ）4.建筑立面图是平行于建筑物各方向外表立面地正投影图.（J ）5.常用构件地代号“GL”表示基础梁.（X ）A.LB.I。
建筑工程制图基本知识

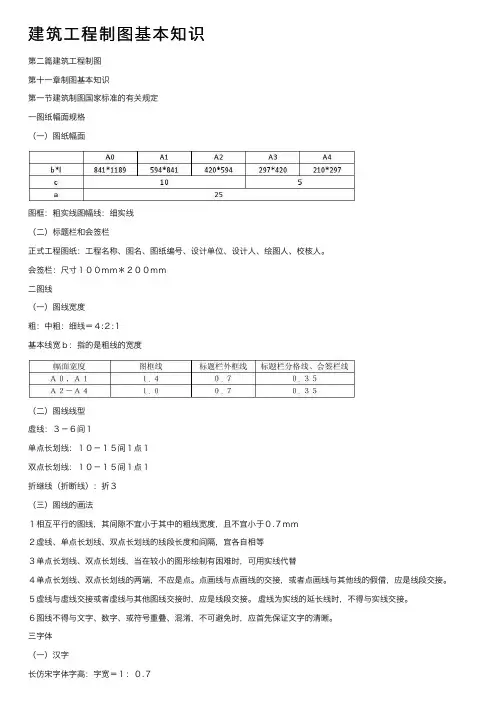

建筑⼯程制图基本知识第⼆篇建筑⼯程制图第⼗⼀章制图基本知识第⼀节建筑制图国家标准的有关规定⼀图纸幅⾯规格（⼀）图纸幅⾯图框：粗实线图幅线：细实线（⼆）标题栏和会签栏正式⼯程图纸：⼯程名称、图名、图纸编号、设计单位、设计⼈、绘图⼈、校核⼈。
会签栏：尺⼨１００ｍｍ＊２００ｍｍ⼆图线（⼀）图线宽度粗：中粗：细线＝４:２:１基本线宽ｂ：指的是粗线的宽度（⼆）图线线型虚线：３－６间１单点长划线：１０－１５间１点１双点长划线：１０－１５间１点１折继线（折断线）：折３（三）图线的画法１相互平⾏的图线，其间隙不宜⼩于其中的粗线宽度，且不宜⼩于０.７ｍｍ２虚线、单点长划线、双点长划线的线段长度和间隔，宜各⾃相等３单点长划线、双点长划线，当在较⼩的图形绘制有困难时，可⽤实线代替４单点长划线、双点长划线的两端，不应是点。
点画线与点画线的交接，或者点画线与其他线的假借，应是线段交接。
５虚线与虚线交接或者虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线交接。
６图线不得与⽂字、数字、或符号重叠、混淆，不可避免时，应⾸先保证⽂字的清晰。
三字体（⼀）汉字长仿宋字体字⾼：字宽＝１：０.７公称尺⼨系列：１.８:２.５:３.５:５√２倍（⼆）字母和数字⿊体（直体和斜体［右７５］）四⽐例⽐例字⾼⽐图名⼩⼀号或⼆号五尺⼨标注（⼀）尺⼨界线、尺⼨线、尺⼨起⽌符尺⼨界线：细实线离开图形轮廓线＞＝２ｍｍ尺⼨线：细实线尺⼨起⽌符：中粗斜短线与尺⼨界线成顺时针４５度，长度２－３ｍｍ，半径、直径、⾓度、弧长的尺⼨起⽌符，宜⽤箭头表⽰。
箭头长度４ｂ－５ｂ，＞＝１５°（⼆）尺⼨数字１尺⼨单位：除标⾼及总平⾯图是以⽶为单位外，其他必须以ｍｍ为单位２尺⼨数字的⽅向：（三）尺⼨的排列与布置由近及远、7-10mm（四）半径、直径、球径的尺⼨标注（五）⾓度、弧长、弦长的标注⾓度：数字⽔平书写弧长：尺⼨线为同⼼圆弧线，尺⼨界线垂直于圆弧的弦，数字上⽅加圆弧符号弦长：尺⼨线平⾏该弦，尺⼨界线垂直该弦，起⽌符号：中粗斜短线第⼆节⼏何作图⼀作正多边形（⼀）作已知圆的内接正五边形（⼆）作已知圆的内接正六边形⼆圆弧连接（⼀）作圆弧与已知相交⼆直线连接（⼆）作圆弧与已知直线和圆弧连接（三）作圆弧与两已知圆弧内接连接三椭圆画法（⼀）同⼼圆法（⼆）四⼼圆法第三节平⾯图形画法⼀平⾯图形的线段分析及尺⼨分析定形尺⼨：⽤来确定⼏何元素的⼤⼩的尺⼨定位尺⼨：⽤来确定⼏何元素与基准之间或各元素之间的相对位置的尺⼨第四节徒⼿作图第⼗⼆章组合体的投影第⼀节组合体三⾯投影的画法⼀组合体的组合⽅式1 叠加型2切割型3 混合型组合体表⾯的靠齐、相交、相切关系第⼆节组合体的尺⼨标注第三节读组合体的投影图⼀读图思维要点（⼀）必须把⼏个投影联系起来（⼆）从反映特征形状的投影读起（三）从位置特征投影想象组合体各部分的相对位置（四）根据投影中线段的可见性，确定形体各部分的位置⼆读图的⽅法（⼀）形体分析法（⼆）线⾯分析法（四）拉伸法即分层拉伸法、分向拉伸法第⼗三章建筑形体的表达⽅法第⼀节基本视图六个视图第⼆节剖视图剖切符号：剖视⽅向线和剖切位置线。
工程制图绘图知识点总结

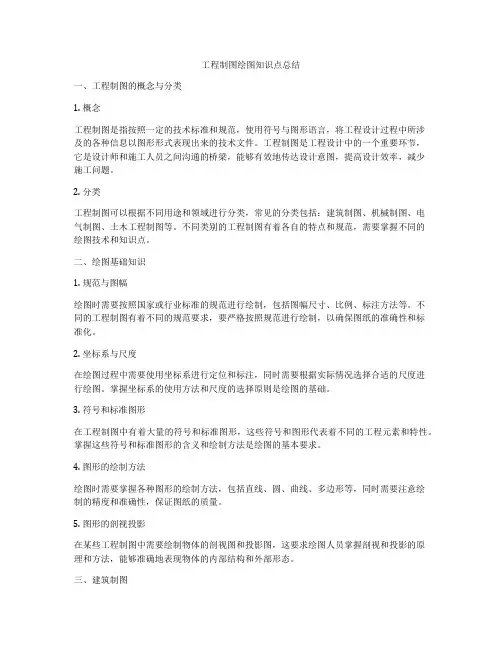

工程制图绘图知识点总结一、工程制图的概念与分类1. 概念工程制图是指按照一定的技术标准和规范，使用符号与图形语言，将工程设计过程中所涉及的各种信息以图形形式表现出来的技术文件。
工程制图是工程设计中的一个重要环节，它是设计师和施工人员之间沟通的桥梁，能够有效地传达设计意图，提高设计效率，减少施工问题。
2. 分类工程制图可以根据不同用途和领域进行分类，常见的分类包括：建筑制图、机械制图、电气制图、土木工程制图等。
不同类别的工程制图有着各自的特点和规范，需要掌握不同的绘图技术和知识点。
二、绘图基础知识1. 规范与图幅绘图时需要按照国家或行业标准的规范进行绘制，包括图幅尺寸、比例、标注方法等。
不同的工程制图有着不同的规范要求，要严格按照规范进行绘制，以确保图纸的准确性和标准化。
2. 坐标系与尺度在绘图过程中需要使用坐标系进行定位和标注，同时需要根据实际情况选择合适的尺度进行绘图。
掌握坐标系的使用方法和尺度的选择原则是绘图的基础。
3. 符号和标准图形在工程制图中有着大量的符号和标准图形，这些符号和图形代表着不同的工程元素和特性。
掌握这些符号和标准图形的含义和绘制方法是绘图的基本要求。
4. 图形的绘制方法绘图时需要掌握各种图形的绘制方法，包括直线、圆、曲线、多边形等，同时需要注意绘制的精度和准确性，保证图纸的质量。
5. 图形的剖视投影在某些工程制图中需要绘制物体的剖视图和投影图，这要求绘图人员掌握剖视和投影的原理和方法，能够准确地表现物体的内部结构和外部形态。
三、建筑制图1. 平面图与立面图建筑制图的基本形式包括平面图和立面图，平面图是建筑物的横截面图，用于展示建筑物的布局和结构，立面图是建筑物的正面图，用于展示建筑物的外观和风貌。
2. 灯光与阴影在建筑制图中需要注意灯光和阴影的表现，通过适当的阴影和光线效果能够增强建筑物的立体感和表现力。
3. 施工图施工图是建筑设计的重要产物，它包括了建筑物的结构、设备、管线、材料等信息，是施工人员进行施工和安装的依据，需要准确详细地表达建筑物的各项信息。
最全面的建筑工程制图PPT
图例和符号简介
4电气系统施工图的识读
平面图
电气系统施工图的组成
系统图
设计说明
详图
外线总平面图
4电气系统施工图的识读步骤
01
熟悉各种电气工程图例与符号。
02
了解建筑物的土建概况，结合土建施工图识读电气系统施工图。
03
( 3)按照设计说明～电气外线总平面图～配电系统图～各层电气平面图，施工详图的顺
建筑立面图的内容及有关规定
建筑物在室外地坪线以上的全貌，门窗和其它构配件的形式、位置
02
标高尺寸
04
图名、比例
01
表明外墙面、屋面、阳台、门窗、雨蓬等的色彩和装饰做法
03
索引符号
05
建筑剖面图图示方法和用途
建筑剖面图是假想用一个垂直于横向或纵向轴线的铅垂剖切平面剖切房屋所作的剖视图，简称剖面图。
03
供暖详图 四柱有足； 四柱悬挂； 大60悬挂； 圆翼型 散热器安装 在墙龛 内
通风系统详图
01
所谓通风，就是把室内被污染的空气直接或经净化后排到室外，把新鲜空气补充进来。
02
局部通风和全面通风
03
电气系统在房屋内部的顺序一般为：进户线一配电盘一干线一分配电板一支线一电气设备。
04
按照各种电气分项工程（照明、动力、电热、微电、防雷等，进行分类，仔细阅读电气平面图
5煤气系统施工图的识读
合到一定比例时易发生爆炸，所以对于煤气设备、管道等的设计、加工与敷设都有严格要
由于人工煤气有剧毒，并且与空气
，必须注意防腐、防漏气的处理，同时还应加强维护和管理工作。
煤气施工图一般有平面图、系统图和详图三种，同时还附有设计说明。
建筑工程制图课件 第一章 制图基本知识
清楚正确。
(2)字体的号数即字体的高度，应从3.5mm、
5mm、7mm、lOmm、14mm、20mm中选用。如需书写更
大的字，其高度应按 2 的比值递增。
1.1.3 字体
(3)图及说明中的汉字，宜采用长仿宋体简化 字书写，必须符合国务院公布的《汉字简化方案》 和有关规定。字体的宽度与高度的关系应符合表l-
正确
错误
正确
错误
各种图线相交、相连时的习惯画法见图
2. 图线画法
（6）图线不得与文字、数字或符号重叠、混淆，不可 避免时，应首先保证文字、数字或 符号等的清晰。
1.1.3 字体
一、采用长仿宋体
1．字体示例 长仿宋体汉字示例 :
1.1.3 字体
2、字母、数字书写示例 :
1.1.3 字体
3．一般规定：采用长仿宋体 (1)图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐，标点符号应
3．半径、直径、球的尺寸标注
(1)半圆和小于半圆的弧，一般标注半径，尺寸线的一端从 圆心开始，另一端用箭头作尺寸的起止符号，指向圆弧，在
半径数字前加注半径符号“R”。较小圆弧的半径数字，可引
出标注，较大圆弧的尺寸线可画成折线状，但必须对准圆心， 如下图所示。
≥15°
4b～5b
尺寸标注注意事项
(2) 整圆或大于半圆注直径。 1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
6的规定。大标题、图册封面、地形图等的汉字，
也可书写成其他字体，但应易于辨认。
1.1.3 字体
(4)拉丁字母、阿拉伯数字与罗马数字的字高，应不小 于2.5mm。拉丁字母、阿拉伯数字与罗马数字根据需要可以写 成直体字和斜体字。如需写成斜体字，其斜度应是从字的底 线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直 体字相等。 (5)数量的数值注写，应采用正体阿拉伯数字。各种计量 单位凡前而有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。 (6)分数、百分数和比例数的注写，应采用阿拉伯数字和 数学符号，例如：四分之三、百分之二十五和一比二十应分 别写成3/4、25％和1：20。 (7)当注写的数字小于1时，必须写出个位的“O”，小数 点应采用圆点，齐基准线书写，例如O.01。

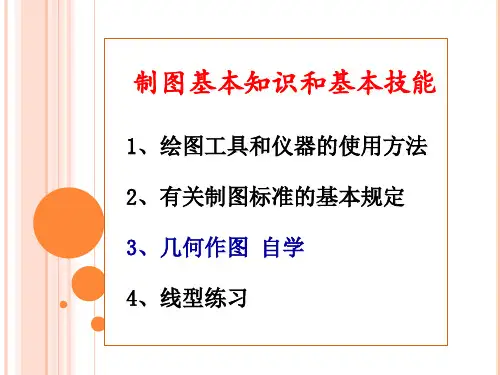

工程制图制图基本知识和基本技能
