10kV中输电线路的继电保护基本配置及保护方式
解析10KV 中输电线路的继电保护基本配置及保护
解析10KV 中输电线路的继电保护基本配置及保护邹海龙【摘要】继电保护是输电线路的安全预警和保护设备，在经济日益进步、电力事业蓬勃发展、人们安全意识日益提升的时代逐渐引起企业和个人的重视，在输电线路中发挥着不容忽视的作用。
在10KV 数显电路中继电保护的使用要根据实际的相间短路、单相接地、超负荷短路等需求进行配置。
充分为企业和个人把好用电安全的管卡，是安全用电的有效措施。
本文主要针对10KV 输电线路中继电保护的基本配置情况和保护方式进行具体的研究和探讨。
【期刊名称】《科技风》【年(卷),期】2012(000)023【总页数】1页(P36-36)【关键词】10KV;输电线路;继电保护;配置;保护【作者】邹海龙【作者单位】丰顺县机电安装公司,广东丰顺 514300【正文语种】中文随着经济的不断发展和社会的不断进步，人们的生产和生活遂平日益提高，为电力事业的发展提供了广泛的空间和前景。
但是在电力事业不断兴起和广泛建设的同时，输电线路中存在的各种安全问题也逐渐暴露出来，为人们的用电安全和生命财产构成较为严重的威胁。
为此，在电网输电线路中配置继电保护成为电力企业普遍使用的预警和保护手段。
继电保护的广泛使用是对输电安全的一种保证，其具体的配置方式和保护价值将在下文中进行进一步的探讨。
1 10KV中输电线路继电保护的基本配置电力安全使电力企业运行和发展的关键，在电力广泛使用的今天更是不能够忽视用电安全工作。
继电保护的发明与应用在很大程度上促进了用电安全，保证了企业和个人的生命财产安全。
然而不同地区和不同的使用功能对电压、电网结构、和线路长短有着不同的需求，继电保护在发挥其应有作用时，要根据实际的电力情况进行基本的配置，才能够发挥其最大的作用。
继电保护在10KV电压中的基本配置主要体现在以下几个方面。
1.1 两相式电流保护在电力的使用中，相间短路的现象十分常见，常常会引起不容程度的财产损失和人身危害，对企业的正常发展，个人的正常生活构成一定的安全威胁，采取继电保护的措施能够在一定程度上缓解和避免。
解析10千伏中输电线路的继电保护基本配置及保护
解析10千伏中输电线路的继电保护基本配置及保护作者：王浩来源：《市场周刊·市场版》2018年第03期摘要：10千伏输电线路是电力系统中一个非常重要的组成部分，能够为社会发展提供可靠的电力支持，促进人们生活水平的提高。
从保证10千伏输电线路运行稳定性及可靠性的角度，需要做好继电保护工作。
本文结合继电保护的特点及作用，分析了10千伏输电线路继电保护基本配置，并就起保护策略进行了研究和讨论。
关键词：10千伏输电线路；继电保护；基本配置；保护电力在经济发展中发挥着不容忽视的作用，经济飞速发展背景下，社会对于电力的需求持续增长，电力网络迅速扩展，但是同时也暴露出不少安全问题，这些问题轻则会影响电力系统的稳定运行，重则威胁社会公众的生命财产安全。
基于此，电力部门需要强化继电保护，提升10千伏输电线路的安全性。
一、继电保护概述继电保护具备几个显著特征，一是可靠性，继电保护系统必须能够在设定的范围内为电力设备提供保护，如果设备中存在的问题比较严重，继电保护系统无法提供有效保护，则会通过对问题的分析，做出科学合理地判断，采取切实可行的应对策略，为电力系统安全可靠运行提供保护；二是灵敏性，继电保护必须能够实现对电力系统的全天候检测，了解系统实时运行状态，做出及时准确的反应；三是快速性，当电力系统出现故障或者问题时，如果不能及时处理，故障范围可能会迅速扩大，在这种情况下，就要求继电保护必须具备快速性的特点，及时对故障进行切除和处理；四是选择性，继电保护必须能够结合电力系统运行状态，判断故障严重性，在对故障性质和影响进行确认后，采取有效措施去排除故障，尽可能将故障影响的范围控制在最小。
二、10千伏输电线路继电保护基本配置（一）电流保护装置对于10千伏输电线路而言，电流保护通常会选择两相式阶段性保护，这种保护强调以线路电流为对象，开展分段控制，以此来来实现对于相间短路问题的有效防范。
与其他保护方式相比，两相式电流保护能够发挥出良好的电流作用，通过过电流保护以及速断保护，减少相间短路故障。

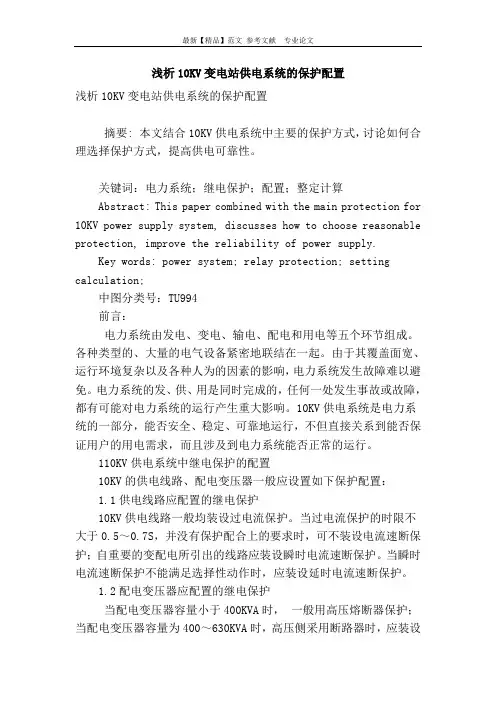

浅析10kv变电站供电系统的保护配置
浅析10KV变电站供电系统的保护配置浅析10KV变电站供电系统的保护配置摘要: 本文结合10KV供电系统中主要的保护方式，讨论如何合理选择保护方式，提高供电可靠性。
关键词：电力系统；继电保护；配置；整定计算Abstract: This paper combined with the main protection for 10KV power supply system, discusses how to choose reasonable protection, improve the reliability of power supply.Key words: power system; relay protection; setting calculation;中图分类号：TU994前言：电力系统由发电、变电、输电、配电和用电等五个环节组成。
各种类型的、大量的电气设备紧密地联结在一起。
由于其覆盖面宽、运行环境复杂以及各种人为的因素的影响，电力系统发生故障难以避免。
电力系统的发、供、用是同时完成的，任何一处发生事故或故障，都有可能对电力系统的运行产生重大影响。
10KV供电系统是电力系统的一部分，能否安全、稳定、可靠地运行，不但直接关系到能否保证用户的用电需求，而且涉及到电力系统能否正常的运行。
110KV供电系统中继电保护的配置10KV的供电线路、配电变压器一般应设置如下保护配置：1.1供电线路应配置的继电保护10KV供电线路一般均装设过电流保护。
当过电流保护的时限不大于0.5～0.7S，并没有保护配合上的要求时，可不装设电流速断保护；自重要的变配电所引出的线路应装设瞬时电流速断保护。
当瞬时电流速断保护不能满足选择性动作时，应装设延时电流速断保护。
1.2配电变压器应配置的继电保护当配电变压器容量小于400KVA时，一般用高压熔断器保护；当配电变压器容量为400～630KVA时，高压侧采用断路器时，应装设过电流保护；当过电流保护时限大于0.5S时，应加装电流速断保护；当配电变压器容量为800KVA及以上时，应装设过电流保护；当过流保护时限大于0.5S时，应加装电流速断保护；对于油浸式配电变压器应装设瓦斯保护；另外还应装设温度保护。
10kV配电系统继电保护如何配置
10kV配电系统继电保护如何配置笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、牢靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）牢靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应当从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行掌控，使各级电压断路器的开断电流以及设备的动热稳定电流得到搭配，该导则推举10kV短路电流宜为Ik≤16kA，为提高供电牢靠性、简化保护、限制短路电流，110kV站两台变压器采纳分列运行方式，高处与低处压侧分段开关均采纳备用电源自动投入。
（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。
10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可疏忽不计）。
10kV供电系统的继电保护配置探讨
10kV供电系统的继电保护配置探讨【摘要】对于10kV线路而言，严格意义上可划分为一次系统以及二次系统两个部分，一次系统相对比较的直观、简单，而二次系统当中则含有大量的继电保护装置。
故而，继电保护装置的运行与10kV线路，乃至整个10kV供电系统的稳定运行之间也存在极为密切的关系。
本文即重点研究在10kV供电系统运行中，继电保护相关问题。
【关键词】10kV供电系统；继电保护；配置继电保护的主要目的就是能及时地发现电力系统的故障，并能迅速做出反应，减少或消除因系统故障而可能造成的一系列损失。
继电保护最常见的方式就是跳闸，一般是在电力系统发生故障，而这个故障足以影响整个电力系统的正常运行，如果不及时切断就会导致无法正常供电或者系统的关键设备可能被破坏，这时继电保护装置就会迅速切断电源，强制停止电力工作，以供工作人员来修理和检查。
整个过程中，通过跳闸的方式能最大程度地保护电力设备的元件，降低因供电异常而带来的社会影响，保证安全稳定供电。
一、10 kV 电网继电保护要求考虑到继电保护工作的特殊性，一般对继电保护装置会有四个方面的要求。
（1）可靠性要高。
继电保护装置是紧急情况下才会启用的，装置的可靠性如果得不到保证，在这种情况下很容易将损失扩大，无法起到保护作用，带来更大的影响。
（2）继电保护装置要能够选择。
所谓能够选择是指能选择对哪部分供电设备停止运作，哪部分设备继续运作。
继电保护装置并不是一刀切式的全部停止所有供电设备的运行，而是有选择性的，对能够继续工作的部分不进行干扰，出现障碍的部分才予以中断。
这样能够尽量减小系统故障影响范围，也能将损失相应地减小。
在选择性能上的要求主要是考虑到了整定计算，通过计算装置的动作时间和动作值来实现选择性中断。
（3）保证灵敏度的要求。
所谓灵敏度要求就是要求装置在应当反应时要准确、及时做出反应，没有发生故障时不能做出错误的反应，即“该动时动，不该动时不动”，能根据预定时间和动作执行。
10kV配电系统综合继电保护配置
10kV配电系统综合继电保护配置作者：黄菁来源：《青年生活》2019年第23期摘要：智能电力网架中的继电保护配置是目前数字化变电站发展的关键，本文主要对数字化变电站中配电系统的继电保护装置进行研究，在分析已有的两种继电保护配置方案的基础上，对某电网10kV配电系统的继电保护配置现状加以分析，对于其存在的一系列问题提出一种新的解决方案，并具体探讨了方案中主变保护、间隔保护以及电子式互感器保护配置方案的实现过程。
关键词：数字化变电站;10kV配电系统;繼电保护;配置方案1.城市电网10kV配电系统中继电保护的简介继电保护是对电力系统中发生的故障或异常情况进行监测，在有异常情况时发出报警信号，或直接将故障部分隔离、切除的一种重要措施。
在10kV配电系统中，通过安装继电保护装置，对相关元件的运行质量进行实时的监测，一旦电路出现异常状态时，要求继电保护装置及时做出反映，防止电气事故的波及范围扩大。
城市电网10kV配电系统中的继电保护装置在技术上一般应满足四个基本要求，即可靠性、选择性、灵敏性和速动性。
由于城市电力系统容量的持续扩大，同时要求继电保护装置拥有合格的通信技术，确保各继电保护装置间的高效配合。
2. 城市电网10kV配电系统继电保护配置的分析2.1数字化配电系统继电保护优势母线承担着变电站内各级电压配电装置和各种电气设备的连接任务，分布式母线保护在信息的一致性与通信功能上均提出了严格的标准，但常规变电站体系的构造无法实现这个标准。
数字化变电站中母线的保护在设计上清理了出口继电器与复压闭锁式单元等设备，精简了母线的保护逻辑。
针对主变压器的智能保护，其采用双套保护的配置和直接采样的模式，通过GOOSE网络将分段断路器及闭锁备用自投进行连接，接受失灵保护的跳阐命令，实现失灵保护各侧断路器的跳闸功能。
在线路保护方面，GOOSE网络还能实现启动断路器后完成断路器失灵保护及重合闸等功能。
2.2配电系统继电保护方案的选择2.2.1常规数字化保护配置常规保护方案中的装置通常以互感器为核心在间隔层中进行装配和组装，其在结构上主要分为变压器保护、母线保护等逻辑结构，有的保护装置中需要对交流插件进行替换，通过GOOSE等数据采集光纤实现接口插件的替换，包括模拟量等接口插件也需要经由CPU插件实现替换。
谈10KV中输电线路的继电保护基本配置及保护
结 语 在 电力体制 改革不断深 化 ， 电力技 术不断发展 ， 是促进 我国社会经 主 要靠单 相接 地保护 装置 来进行输 电故障 信号的监 视 。 对 于 出线 对规 模越 来越 大的 输 电网络和输 电线路 来 较 少的 中性 点不接 点电网， 可采用无选择 性 的绝缘监 视信号 装置， 当装 济发展 的一个 重要 的助力。 如何保证 其 在输 电的过 程 中保 电力运 行的 安全 以及在 个人 和企 置动作以后 ， 由人 工通过 选线找 出故 障的统一 口径 。 对于 出线 相对较 多 说 ， 放心地 用电是值得 我们重视 的。 在 电力运 行的过 程 中， 要 的中性 点不接 点电 网， 可采用零序 电流保护及零序功率 方向保护等有选 业能够 安全、 对输 电线 路进行实时 的监 视及时 预警 ， 灵敏 、 快速地 做出相应的动 作， 择性的小 电流 接地信号装 置。 隔离危险 ， 将危害发生 的概率 降到最 低点 ， 保护人们的生命 和财产的安 １ ． ３ 过负荷保护
而 不能全面地 进行故障 的分析和判 断， 不能满 足输 电线路对 于 足用电安全保 护的要求 ， 要采取 阶段式 的电压保护， 就是 需要设 置带 方 的信息 ， 纵联 继电保护也能做到 对输 向元件或 不带方向元件的阶段式 电流和电压保护 ， 当阶段 电路 的距离 较 继 电保护要求而且线路 长度较长 的情 况下， 电线路及 时、 快速 和灵敏 的反应 ， 比一 般的 电流激 动保护 、 距离保护 和 短 （ 小于４ 千 米） 时， 可以使用 电流 电压保护 的方式 进行用电安 全保护 ， 所以 双 回线 路中一 般都 会使 用纵 当这 种 方式 不能达 到 电力输 送 的灵敏性 和速度 性 的要求时 ， 要 根据 阶 横 联继 电保护有无 法比拟 的优越 性 ， 段 电路 的配置方向采取纵联 差动保护或 者横联方向保护。 １ ． ２ 监视信号装 置 联 继电保 护对输 电线路 进行 安全保护。
10kV供电系统的继电保护
10kV供电系统的继电保护摘要：电作为17世纪人类最伟大的发现之一，为人类文明的飞速发展与进步奠定了坚实基础。
作为人们日常生活和工作不可缺少的能源，它无时无刻的影响着我们。
在给人们带来光明和便利的同时，用电安全问题也在困扰着大家，因此提前做好用电安全隐患的监督、预防、排查和治理工作十分必要。
为减少电能在输送过程中的损耗，往往需要通过提升电压等级的方式进行输送，10kV供电系统作为变配电系统中非常关键的组成部分，如果出现故障，必然会影响到人们的日常生活和工作。
要保证电力系统的稳定运行，那么就需要利用技术手段对其运行状态进行动态监护、预防性保护及可预见性的故障预警，在此基础上本文将简要分析10kV供电系统继电保护工作机制。
关键词：10kV；供电系统；继电保护；电力运行Abstract：Electricity, as one of the greatest discoveries of humanity in the 17th century, laid a solid foundation for the rapid development and progress of human civilization. As an indispensable energy source in people's daily life and work, it constantly affects us. While bringing light and convenience to people, the issue of electricity safety is also troubling everyone. Therefore, it is necessary to carry out supervision, prevention, investigation, and governance of electricity safety hazards in advance. In order to reduce the loss of electrical energy during the transmission process, it is often necessary to improve the voltage level for transmission. As a crucial component of the transformation and distribution system, the 10kV power supply system will inevitably affect people's dailylife and work if there is a fault. To ensure the stable operation of the power system, it is necessary to use technical means for dynamic monitoring, preventive protection, and predictable fault warning ofits operating status. Based on this, this article will briefly analyze the working mechanism of relay protection in the 10kV power supply system.Keywords：10kV；Power supply system；Relay protection；Power operation0引言随着人们对生活品质要求的不断提高及现代科学技术的不断进步，电力系统保持稳定可靠运行变得非常重要，在当下变配电系统运行方式不断的增加，应用的设备也在不断的增多，类型丰富。
10KV电力线路继电保护设计
《工厂供电》课程设计任务书完成期限：2016 年1 月4 日开始至2016 年1 月8 日题目：10KV电力线路继电保护初步设计一.原始资料：某10kv电力线路，如图所示。
已知TA1的变流比K i(1)为160/5A，TA2的变流比K i(2)为100/5A。
WL1和WL2的过电流保护均采用两相两继电器式接线，继电器均为GL-21/5型。
今KA1已经整定，其动作电流I OP(1)为8A，10倍动作电流的动作时间t(1)为1.4S。
WL2的计算电流I L,max(2)为75A，WL2首端的I(3)K2为910A,其末端的I(3)K3为400A。
试整定KA2的动作电流和动作时间，并校验其灵敏度。
(计算时取：继电器返回系数K re 为0.8，可靠系数K rel为1.3，结线系数K w为1，时限级差为△t=0.7S。
)二.设计主要内容：（1）系统概况说明；（2）确定继电保护方案；（3）计算步骤与结果；（4）接线原理图；（5）选择主要电气设备并上网找出相应型号；（6）设计总结。
三.必须完成的图：系统原理图。
过电流继电器实现两级保护原理电路如图(a)所示。
图中TA1和TA2分别为上下两级线路的电流互感器。
(a)(b)(c)两级保护一次系统和整定说明※两级保护有：①上一级为定时限电流保护，下一级为反时限电流保护。
②上、下两级均为反时限电流保护。
两级保护无论采取何种方式，两级保护的时限均要有时限级差，对于定时限过电流保护，可取时间级差为△t=0.5S；对于反时限过电流保护，可取时间级差为△t=0.7S。
如图(b)、(c)所示。
定时限过电流保护的动作时间，利用时间继电器来整定。
反时限过电流保护的动作时间，由于GL感应式电流继电器的时限调节机构是按10倍动作电流的动作时间来标度的，因此要根据前后两级保护的GL感应式电流继电器的动作特性曲线来整定。
动作特性曲线是按所选型号给出来确定的。
摘要电力系统是由发电、变电、输电、配电和用电等五个环节组成的。
10kV中输电线路的继电保护基本配置及保护方式
10kV中输电线路的继电保护基本配置及保护方式随着经济的不断发展，人们对电力的依赖性也越来越大，对供电的质量和持续供电能力的要求也不断提高。
10kV线路作为居民及小工业的主要供电途径，其供电可靠性对经济发展有直接的影响。
为保障10kV线路的供电可靠性，电力安全保护装置也在不断的优化升级，10kV输电线路中的继电保护装置就是为了保障可靠供电而出现的一种保障设备。
本文就10KV中输电线路的继电保护基本配置情况及保护的方法进行相关的探讨，希望可以为相关工作者提供参考。
标签：10kV;输电线路;继电保护;基本配置;保护方式经济的发展离不开电力的供应，社会对电力需求的增多使电力用户数量成指数型增长，从而构成了庞大的用电需求，但是电力网络在迅速发展的同时也存在着诸多安全隐患，10kV输电线路中也开始暴露各种安全问题，严重时直接威胁着生命和财产安全。
为此，需要通过继电保护来提高10kV输电线路的安全性，为人们的安全用电保驾护航。
一、配置10KV配变电工程线路的基本原则1.可靠性原则在10KV配变电线路配置原则中，可靠性原则是最基本原则之一。
可靠性是当电气元件有故障出现时，技术人员利用有关保护设备、设施，移除电气元件存有的问题或故障，在整个移除过程中，不影响其它电气元件正常运行，进而以最快的速度使10KV配变电工程正常运行。
2.接线技术标准原则设计10KV变配电工程的线路时，有关技术人员需要将线路的配置和结构进行简化，可以使配电工程在维护和检修的过程中避免因为线路的配置结构复杂，而造成电力系统的不正常运行。
3.灵活性的原则灵活性原则的意思是在众多的断路器当中，其中某一台或某一组需要退出程序运行并检修时，不会对其他的电气设备元件或者线路等造成消极影响。
4.供给保证的原则相关技术人员进行10KV配变电工程线路的配置过程当中，需将保证电能供给作为电力系统运行的最主要内容之一，因为其关系到人们日常的生产生活，并且对社会经济发展具有相当重要的影响，所以只有10KV变配电工程的线路运行安全可靠，才能保障充足的电能供应使用。
10KV继电保护简述
10KV继电保护简述摘要：10KV供电系统的继电保护的概述,继电保护的基础知识,常用的继电保护:瞬时电流速断保护,带时限电流速断保护,定时限电流速断保护,三段式过电流保护,零序电流保护。
关键词:电力系统;发电变电;输电配电Abstract: 10 KV power supply system overview of relay protection, the basic knowledge of the relay protection, the commonly used relay protection: instantaneous electric velocity broken protection, take time off to protect the flow velocity, the time limit for electric velocity broken protection, tasting over current protection, zero sequence current protection.Key words: electric power system; Power substation; Transmission power distribution一、10KV供电系统的继电保护概述1、10KV供电系统在电力系统中的重要位置电力系统是由发电、变电、输电、配电和用电等五个环节组成的。
包含发电机、变压器、输配电线路、母线、电动机等电力元件,在电力系统中,各种类型的、大量的电气设备通过电气线路紧密地联结在一起。
由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，如风、雨、雷、电、兽危害、设备绝缘老化、设计安装错误、检修质量不高、运行操作不当等,电气故障的发生是不可避免的。
由于电力系统的特殊性,上述五个环节应是环环相扣、时时平衡、缺一不可,又几乎是在同一时间内完成的。
10kV中输线电路的继电保护基本配置及保护
10kV中输线电路的继电保护基本配置及保护摘要：近年来，随着我国经济的飞速发展，社会各行各业对电力的需求量越来越多，我国的配电网分类将10kV配电网归类为中压配电网。
在社会的各项生产生活中，中压配电网占据着至关重要的作用。
本文作者结合多年的实践经验，对10kV输电线路的继电保护基本配置进行概述，谈谈10kV配电网继电保护方面的措施及意义，对10kV配电网继电保护主要存在的问题进行探究，并在此基础上提出一些建设性建议，希望能够为我国电力事业的发展做出一点贡献。
关键词：10kV；输线电路；继电保护；基本配置据有关部门统计，每年我国的电能消耗的增长率维持在50％以上，由于10kV 配电网在社会生活中的广泛利用，所以其利用效率及故障的发生会严重影响我国国民经济的发展。
输电电路是电力系统的重要部分，目前我国输电线路存在面广、线长、走径复杂、设备质量不等的现状，而且输电电路大多处于室外，气候、地理环境情况对其影响很大，所以对输电电路的要求也很高，其基本配置要满足电力网的不同结构、电压等级、线路长度、运行方式以及负荷性质等，才能保证整个电路的安全运行。
1、10kV输电线路继电保护的基本配置1.1 相间短路保护相间短路保护采用的是两相式电流保护系统。
针对单侧电源的线路安装，我们一般会使用两段式的电流保护系统。
第一段用的是带时限的电流速断保护，第二段用的是带时限的过电流保护。
如果是35kV 的线路，偶尔也会使用三段式的电流保护系统，即在第一段，第二段的电流保护的基础上，再增设一段带时限的电流速断保护。
阶段式电流保护包括两段式或三段式电流保护，对于35kV线路来说，其需求不同，所以也可以使用阶段戔电流、电压来进行保护。
针对双侧电源的线路安装，我们一般会使用带有或不带有方向元件的阶段式电流电压来进行保护。
如果遇到电流造成保护的灵敏性达不到使用要求的情况，可以使用简化的距离保护。
针对对短线路的安装，也就是长度小于4km的短线，当出现电流电压保护的选择性、灵敏性和速动性不能满足运行的需求的情况时，我们应采用以纵联差动保护为主，以带有方向或不带有方向的电流保护作为后备保护的保护方法。
10kv配电系统继电保护常用方案及整定计算
10KV配电系统继电保护常用方案及整定计算为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。
2.可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。
3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。
4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。
5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。
三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。
10kV继电保护
浅谈10kV继电保护[摘要] 本文作者结合自己多年的工作经验对继电保护的现状进行了分析，并对系统中应配置的继电保护及过电流保护装置进行了说明，提出了采用零序电流保护来进行单相接地保护。
[关键词] 继电保护电流10kv1.前言10kv系统中包含着一次系统和二次系统，由于一次系统比较简单、更为直观，在考虑和设置上较为容易而二次系统相对较为复杂，并且二次系统包括了大量的继电保护装置、自动装置和二次回路。
所谓继电保护装置就是在供电系统中用来对一次系统进行监视、测量、控制和保护，由继电器来组成的一套专门的自动装置。
为了确保10kv供电系统的正常运行，必须正确的设置继电保护装置。
2.10kv系统的继电保护2.1继电保护装置的设置要求按照10kv供电系统的设计规范要求，在10kv的供电线路、配电变压器和分段母线上一般应设置以下保护装置：(1)线路应配置的继电保护线路一般均应装设过电流保护。
当过电流保护的时限不大于0.5s-0.7s，并没有保护配合上的要求时，可不装设电流速断保护，重要的变配电所引出的线路应装设瞬时电流速断保护。
当瞬时电流速断保护不能满足选择性动作时，应装设略带时限的电流速断保护。
(2)配电变压器应配置的继电保护1)当配电变压器容量小于400kva时：一般采用高压熔断器保护；2)当配电变压器容量为400-630kva，高压侧采用断路器时，应装设过电流保护，而当过流保护时限大于0.5s时，还应装设电流速断保护；对于车间内油浸式配电变压器还应装设气体保护；3)当配电变压器容量为及以上时，应装设过电流保护，而当过流保护时限大于时，还应装设电流速断保护对于油浸式配电变压器还应装设气体保护另外尚应装设温度保护。
(3)分段母线应配置的继电保护对于不并列运行的分段母线，应装设电流速断保护，但仅在断路器合闸的瞬间投入，合闸后自动解除另外应装设过电流保护。
如采用的是反时限过电流保护时，其瞬动部分应解除对于负荷等级较低的配电所可不装设保护。
探讨10kV配电线路继电保护
探讨10kV配电线路继电保护10kV配电线路是城市和乡村电力系统中常见的一种电力配送方式。
为了保证电网的安全稳定运行，必须配备合适的继电保护装置。
继电保护是电力系统中重要的一部分，它能够在电网出现故障时快速准确地切除故障部分，保护线路和设备的安全。
本文将探讨10kV 配电线路继电保护的相关内容，包括继电保护的作用、原理和常见的保护装置等。
10kV配电线路继电保护的作用主要有以下几点：1.安全保护：当线路或设备出现短路、接地故障等故障时，继电保护能够及时切除故障部分，防止故障蔓延，从而保护电网的安全运行。
2.设备保护：继电保护还能够对线路和设备进行过电流、过负荷等状态进行监测和保护，保证设备在合适的工作范围内运行，延长设备的使用寿命。
3.快速恢复电网：当电网出现故障时，继电保护能够快速准确地定位故障位置，保证故障得以迅速处理，尽快恢复电网的正常运行。
10kV配电线路继电保护的原理主要通过对电网各种故障状态进行监测和判断，当检测到电网发生故障时，及时切除故障部分，保护电网的安全运行。
其原理主要包括以下几点：1.故障检测：继电保护装置通过对电网各种故障状态进行监测，如短路、过载、接地故障等，及时发现电网故障的存在。
2.故障判别：一旦继电保护装置检测到电网发生故障，会对故障进行判断和分类，确定故障的类型和位置。
4.故障记录和报警：继电保护装置还会对电网的故障进行记录和报警，以便运维人员及时处理和维修故障。
三、10kV配电线路继电保护装置的常见类型10kV配电线路继电保护装置的种类繁多，根据其功能和原理可以主要分为过流保护、跳闸保护、差动保护、接地保护等。
1.过流保护：过流保护主要用于监测电网中的过电流故障，一旦检测到电网出现过流故障，会迅速切除故障部分。
3.差动保护：差动保护是一种常用的保护装置，它主要用于对电网中的重要设备进行保护，一旦检测到设备发生故障，能够迅速切除故障部分，保护设备的安全。
随着电力系统的不断发展和变化，10kV配电线路继电保护也在不断发展和改进。
浅谈10KV供电系统的继电保护
3.2.1提高电网装备水平，积极采用新技术、新设备，如真空断路器、SF6断路器、柱上真空开关、金属氧化物避雷器、硅橡胶绝缘子、交联电缆等，减少因设备质量问题、试验周期短造成的不必要停电。同时，对变电所进行无油化改造。
浅谈10KV供电系统的继电保护
摘要：在电力系统中，各种类型的、大量的电气设备通过电气线路紧密地联结在一起。由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不可避免的。在电力系统中的任何一处发生事故都有可能对电力系统的运行产生重大影响。为了确保10kV供电系统的正常运行，必须正确地设置继电保护装置。
1.4速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。
2 10KV线路继电保护装置的可靠性
保护装置的可靠性是指在该保护装置规定的保护范围内发生不能误动作。
1 10KV供电系统对继电保护装置的要求
继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求，这四“性”之间紧密联系，既矛盾又统一。
1.1可靠性是指保护装置的设计原理、整定计算、安装调试要正确无误，同时要求组成保护装置的各元件的质量要可靠、运行维护要得当、系统应尽可能的简化有效，以提高保护的可靠性。可靠性是对继电保护装置性能的最根本要求。
3.1.4强调专业间的配合，可靠性管理要广泛参与到配电管理、新增用户送电方案审批、停电计划会签与审核、计划外停电的批准、城网改造设计等各项工作中去。
10kV继电保护技术方案及说明
10KV开关柜继电保护技术应答书1 适用范围本应答书为对明珠线二期工程10kV开关柜继电保护部分的响应，适用于降压变电所10kV 进线、10kV出线、10kV母联及配电变压器。
2 环境条件2.1 环境温度：-10︒C～ +40︒C2.2 相对湿度：日平均值不大于95%；月平均值不大于90%（25︒C）有凝露的情况发生2.3 饱和蒸气压：日平均值不大于2.2×10-3Mpa月平均值不大于1.8×10-3Mpa2.4 海拔高度：≤1000 m2.5 地震烈度：7度3 采用标准本继电保护装置的制造、试验和验收除了满足技术规格书的要求外，还符合如下标准：3.1 《电力装置的继电保护和自动装置设计规范》(GB50062-92)3.2 《微机线路保护装置通用技术条件》(GB/T15145-94)3.3 《继电器及继电保护装置基本试验方法》(GB7261)3.4 《静态继电器及保护装置的电气干扰试验》(GB6162)3.5 《线路继电保护产品动态模拟技术条件》(SD286)3.6 《电气继电器》(IEC255)3.7 《微机型防止电气误操作装置适用技术条件》（DL/T486-2000）3.8 《地下铁道设计规范》(GB50157-92)4主要继电保护产品REF543性能及参数4.1应用REF54⎽馈线终端设计用于中压网络的保护，控制，测量和监视，其可与不同的开关柜一道使用，包括单母线，双母线及双重配置系统，保护功能也支持不同的网络类型，如中性点不接地网络，谐振接地网络及部分接地网络。
RE54⎽馈线终端功能特性基于专用的保护，控制，测量，运行状况监视及通信功能库，每个库包括某些特定功能块的组合，如保护功能块。
同使用传统的单个产品相比，组合库经济效益更好。
专用库与继电器配置（IEC 1131 标准）一起使得REF54⎽馈线终端较易适用各种不同应用。
借助于MMI 图形显示，馈线终端内的控制功能就地指示隔离刀闸或断路器的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV中输电线路的继电保护基本配置及保护方式
随着经济的不断发展，人们对电力的依赖性也越来越大，对供电的质量和持续供电能力的要求也不断提高。
10kV线路作为居民及小工业的主要供电途径，其供电可靠性对经济发展有直接的影响。
为保障10kV线路的供电可靠性，电力安全保护装置也在不断的优化升级，10kV输电线路中的继电保护装置就是为了保障可靠供电而出现的一种保障设备。
本文就10KV中输电线路的继电保护基本配置情况及保护的方法进行相关的探讨，希望可以为相关工作者提供参考。
标签：10kV;输电线路;继电保护;基本配置;保护方式
经济的发展离不开电力的供应，社会对电力需求的增多使电力用户数量成指数型增长，从而构成了庞大的用电需求，但是电力网络在迅速发展的同时也存在着诸多安全隐患，10kV输电线路中也开始暴露各种安全问题，严重时直接威胁着生命和财产安全。
为此，需要通过继电保护来提高10kV输电线路的安全性，为人们的安全用电保驾护航。
一、配置10KV配变电工程线路的基本原则
1.可靠性原则
在10KV配变电线路配置原则中，可靠性原则是最基本原则之一。
可靠性是当电气元件有故障出现时，技术人员利用有关保护设备、设施，移除电气元件存有的问题或故障，在整个移除过程中，不影响其它电气元件正常运行，进而以最快的速度使10KV配变电工程正常运行。
2.接线技术标准原则
设计10KV变配电工程的线路时，有关技术人员需要将线路的配置和结构进行简化，可以使配电工程在维护和检修的过程中避免因为线路的配置结构复杂，而造成电力系统的不正常运行。
3.灵活性的原则
灵活性原则的意思是在众多的断路器当中，其中某一台或某一组需要退出程序运行并检修时，不会对其他的电气设备元件或者线路等造成消极影响。
4.供给保证的原则
相关技术人员进行10KV配变电工程线路的配置过程当中，需将保证电能供给作为电力系统运行的最主要内容之一，因为其关系到人们日常的生产生活，并且对社会经济发展具有相当重要的影响，所以只有10KV变配电工程的线路运行安全可靠，才能保障充足的电能供应使用。
二、10kV输电线路继电保护基本配置
1.故障信号监视装置
10kV输电线路的继电保护方式可以分为两种：速断保护及过流保护，两种方式主要依靠電流的变化情况来判断线路中是否发生故障。
在通过电流变化来判断线路故障的过程中，当故障形式为单相接地故障时，通常采取发信号的方式来进行故障信息的传输，当监视装置发出相应的故障信号后，检修人员可以根据信号来对故障点进行准确的定位，以便能够及时解决故障问题，保证线路的稳定运行。
但若是电网的出线情况较多，则会采取小电流接地选线装置发出相应的故障信号，方便相关人员对线路中的故障进行准确判断，该种方式虽然能够准确对故障点进行定位和判断。
2.电流保护装置
电流保护主要采用两相式的阶段性保护方法，也就是对电流采取分段控制措施，从而防止出现相间短路的情况。
两相式的电流保护方法可以将电源保护分为两段进行保护，一段是速断保护，另一段是过电流保护，这样可以起到理想的电流保护作用，如果10kV输电线路有特殊的需要还可以在以上两段保护的基础上再增加一段速断保护，这样就由两相式的电流保护升级为三段式的电流保护，可以为用户提供多重保护，安全风险大大降低。
上述两种电流保护装置都是阶段式单侧电源保护的两种常见方式，不适用于双侧电源的电流保护，为了满足双侧电源的用电安全保护要求，需要采取阶段式的电压保护方法，也就是同时设置电压保护和阶段式电流保护，具体的联动方式需要结合阶段电路的配置方向决定。
3.过负荷保护
由于有些输电线路会因为用户用电量的过大而产生线路过负荷的现象，或者电线与架空混合线路也会出现过负荷的现象，所以要在这些输电线路中配置过负荷继电保护，当电流电量超过电压所能承受的限度时，保护设置就会自动进行预警，必要时可以对线路进行切断动作，保证输送电路的安全和用户用电的安全。
三、10kV输电线路继电保护措施
1.设置方向元件
防线电流通常具有一定的继电保护功能，因此，在实际情况中可以借助其保护原理，适当在10kV输电线路中加装方向元件，以提高线路的保护水平。
设置方向元件能够在一定程度上代替电流保护方式，但是由于在输电线路中加装方向元件是一项较为复杂的工艺，对施工技术、环境、后期维护等工作的要求相对较高，且施工成本也较高，因此，
在使用该种方式的时候需要考虑其对单侧电源、双侧电源的不同影响，避免
对电源的动作产生影响，以免“得不偿失”，避免提高线路的维修风险。
2.横纵联差动保护措施
在10kV输电线路安全保护的过程中，横纵联差保护策略起到了很大的作用，不仅没有过于苛刻的技术要求，而且也可以及时的切断故障线路，提升了输电线路的安全性能，横纵联差保护策略相对比其他保护策略来讲有很大的优势，但是同样也存在着一些不完善的地方。
比如：如果在线路的后背保护或者线路的主权上装置横纵联差保护策略，除了设置三段式的电流保护装置以外，还有线路本身的继电保护，不仅影响了经济效益，而且也在一定程度上增加了继电保护装置的成本。
如果在纵联电路中采取横纵联差保护，那么就不需要额外的设置，并且反应时间缩短的同时，也会增加灵敏度，主要是因为纵联电路会以线路两端的运行情况，去自助的判断故障区域以及故障点，在找出故障点之后，会自主的做出保护动作。
3.有无时限继电保护
无时限的电波速段保护选择性是依靠动作电流保证的，有时限的电流速断保护、过电保护选择性依靠动作时限保证。
阶段式的电流保护无时限速断保护是固定有动作实现0.1秒的跳闸动作。
有时限的电流速断保护动作时限时间是0.5～1秒，全线路切除故障的时间是0.5秒或1秒。
对于10KV以下的配电网在一般情况下对保护的快速性没有特殊的要求。
无时限的电流速断不能够保护线路的全长，其带时限的电流速断保护灵敏性受系统运行方式的影响，在系统欲行的方式发生较大的变化时，则不能够满足其灵敏度的要求。
而无时限电流速断在通常情况下是可以满足这种需求的，但是在电流负荷较大的输电线路中，由于过重的负荷和线路末端的最小短路电流相近，也难以保证其灵敏性。
结束语：总之，电力企业的迅速发展壮大是经济发展和时代进步的一个重要标志，大规模的铺设电网和输电线路对于促进不同地区的经济发展和实现各地区的共同富裕具有一定意义的促进作用，对于电网的建设和电力安全问题是电力企业和相关管理部门始终不能忽视的重点。
各种机电保护在输电线路中的运用，在很大程度上保证了输电线路的及时危险预警和断电保护，及时切断危险源与其它用电区域的关联，减少大范围的危险和不必要的人身伤、财产损失。
熟悉掌握继电保护的配置和保护功能，对于充分发挥其保护作用至关重要。
参考文献：
[1]童佳.谈10KV中输电线路的继电保护基本配置及保护[J].科技与企业，2013（19）：178.

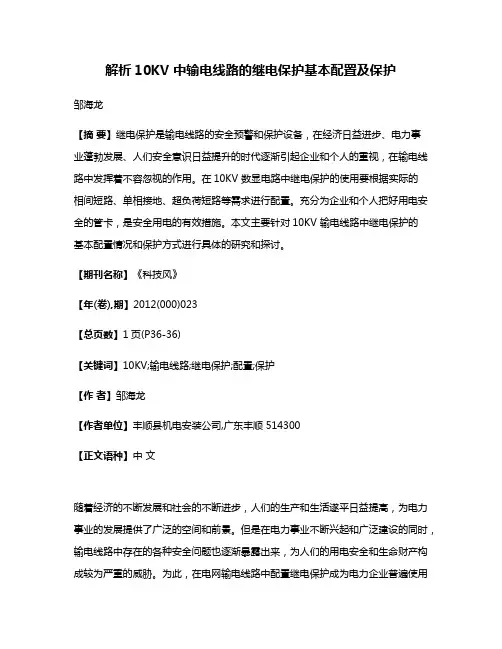

[2]邹海龙.解析10KV中输电线路的继电保护基本配置及保护[J].科技风，2012（23）：36.
[3]臧勇钢.10kV中输电线路的继电保护基本配置及保护的评价[J].科技传播，
2010（20）：150+149.。
