初中电阻、滑动变阻器经典习题

合集下载

初三物理滑动变阻器练习题

初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。

A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。

A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。

A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。

A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。

2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。

3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。

三、解答题1. 请简述滑动变阻器的原理及其作用。

2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。

在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。

滑动变阻器的作用主要体现在实际电路中。

它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。

通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。

2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。

调节电流大小时，可以通过滑动变阻器的阻值来实现。

当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。

初三物理变阻器试题答案及解析

初三物理变阻器试题答案及解析1.小林同学自己动手连接了一个可调节小灯泡亮度的电路，如图所示，在闭合开关S之前，滑动变阻器的滑片P应置于端（选填“A”或“B”）；要使小灯泡变亮，滑片P应向端（选填“A”或“B” ）滑动。

【答案】 A，B【解析】连接电路时，开关应是断开的，滑动变阻器的滑片P应置于最大阻值处，所以在闭合开关S之前，滑动变阻器的滑片P应置于A端；要使小灯泡变亮，应减小串联电路的电阻，增大电流，滑片P应向B 端滑动。

【考点】滑动变阻器的使用，欧姆定律；电功率2.在图所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接。

要求：闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小。

【答案】【解析】闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小，说明此时滑动变阻器接入电路中的电阻最大。

根据滑片远离下方接线柱时接入电路的电阻变大可知，左下方接线柱与定值电阻串联，然后组成电路，见上图。

【考点】3.如图所示，电源电压不变，当开关S闭合，滑动变阻器滑片P由中点滑向最右端，以下分析正确的是A．V示数变大B．电路的总电阻变大C．电路的总功率变大D．A1表示数与A2示数之差变大【答案】B【解析】在进行动态电路分析前，首先要明确电路的连接方式，采用等效的方法将电流表看成一条导线，将电压表(看成开路)去除，题图可等效为下图电路。

可见滑动变阻器R与灯泡L并联；电流表A1测干路中电流，A2测滑动变阻器R支路中电流，电压表V测并联电路两端（也是电源）电压。

滑动变阻器滑片P由中点滑向最右端的过程中，电源电压不变，即电压表V示数不变，A选项分析错误；滑动变阻器接入电路的电阻变大，由并联电路电阻计算公式知电路的总电阻变大，B选项分析正确，选填B；由欧姆定律可得电路中的总电流变小，根据P=UI知电路的总功率变小，C选项分析错误；由并联电路电流规律知A1表示数与A2示数之差为通过灯泡的电流，因灯泡两端电压（等于电源电压）不变，通过灯泡的电流不变，即A1表示数与A2示数之差不变，D选项分析错误。

初二物理变阻器试题答案及解析

初二物理变阻器试题答案及解析1.变阻器是通过改变接入电路中电阻线的来改变电阻的，如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向（填“左”或“右”）滑动。

【答案】长度左【解析】（1）在材料和横截面积不变的情况下，移动滑片，改变连入电路电阻丝的长度，改变连入电路的电阻．（2）要使变阻器连入电路部分的电阻增大，就是滑片P离下端的接线柱距离变大，所以P应向左移动。

【考点】点评：（1）电阻大小的影响因素：电阻的长度、横截面积、材料，在横截面积和材料一定时，电阻越长，电阻越大．（2）滑动变阻器和用电器串联时，移动滑片，接入电路的电阻变化，总电压不变，电流改变．如果滑动变阻器和用电器是并联的，滑动变阻器只能改变本支路的电流，不能改变其他支路的电流．2.如图所示, 滑动变阻器接入电路中，当滑片P向左移动时，要使电阻减少，下列接法正确的是:A．A和B B．A和C C．C和D D．B和C【答案】BD【解析】A、选择A和B时，滑动变阻器被短路．不符合题意．B、选择A和C时，滑动变阻器接入了左半段，左移电阻变短，电阻变小．符合题意．C、选择C和D时，滑动变阻器相当于定值电阻．不符合题意．D、选择B和C时，滑动变阻器接入了左半段，左移电阻变小，电阻变小．符合题意．3.如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A．接A和D B．接B和CC．接A和B D．接C和D【答案】A【解析】不能改变电阻大小的接法有两种，接AD或接BC。

但可能损坏仪器的接法是接A和D。

4.滑动变阻器的铭牌上标有“10Ω，2A”，表示的意思是______________________________、__________________ ___________。

【答案】滑动变阻器最大电阻是10Ω，允许通过的最大电流是2A【解析】滑动变阻器的铭牌上标有“10Ω，2A”，表示的意思是滑动变阻器最大电阻是10Ω，允许通过的最大电流是2A。

【物理】欧姆定律中考经典题型带答案

【物理】欧姆定律中考经典题型带答案一、欧姆定律选择题1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大B. 电流表、电压表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表、电压表示数都变小【答案】 C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。

故答案为：C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

通用版九年级物理欧姆定律经典大题例题

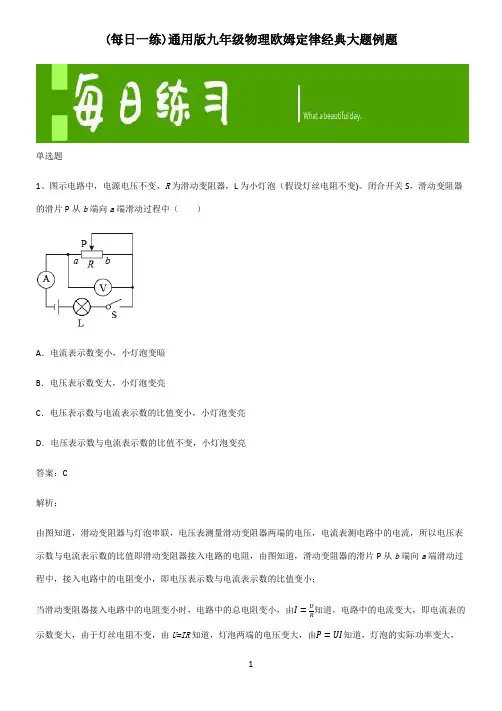

(每日一练)通用版九年级物理欧姆定律经典大题例题单选题1、图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。

闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（）A．电流表示数变小，小灯泡变暗B．电压表示数变大，小灯泡变亮C．电压表示数与电流表示数的比值变小，小灯泡变亮D．电压表示数与电流表示数的比值不变，小灯泡变亮答案：C解析：由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流，所以电压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知道，滑动变阻器的滑片P从b端向a端滑动过程中，接入电路中的电阻变小，即电压表示数与电流表示数的比值变小；当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由I=U知道，电路中的电流变大，即电流表的R示数变大，由于灯丝电阻不变，由U=IR知道，灯泡两端的电压变大，由P=UI知道，灯泡的实际功率变大，灯泡变亮；由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小；综上所述，只有C正确。

故选C。

2、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）A．B．C．D．答案：C解析：A．电压表测量的是电源电压，示数不变，故A不符合题意；B．电压表串联在干路中，无论怎么移动滑动变阻器，电压表示数都约等于电源电压，故B不符合题意；C．电压表测量的是R′的电压，因为R′和R串联，身高越高，R′阻值越大分压越多，电压表示数越大，故C符合题意；D．电压表测量的是R的电压，身高越高R′越大，R分压越小，故D不符合题意。

故选C。

3、在如图（a）、（b）所示的电路中，电源电压相等且保持不变．只闭合电键S1，三个电流表中仍有两个示数相同．同时闭合电路S1、S2，三个电流表中仍有两个示数相同．正确的判断是A．只闭合电键S1，示数相同的是电流表A1和A3B．同时闭合电键S1、S2，示数相同的是电流表A2和A3C．R1的阻值最大D．R3的阻值最小答案：D解析：a图中电流表A2在支路上，A1在干路上，由并联电路的电流规律可知A1示数大于A2示数，b图中S2断开时R1R2串联，当S2闭合时R1短路电路中只有R2,根据欧姆定律可知S2闭合时的电流大于S2断开时的电流，综上所述只闭合电键S1，示数相同的是电流表A2和A3故A错误；同时闭合电键S1、S2，示数相同的是电流表A1和A3，故B 错误；同时闭合电键S1、S2，示数相同的是电流表A1和A3相同说明R1R2并联以后的总电阻等于R3的阻值，根据电阻并联以后的总电阻比任何一个电阻都小可知，R3比R1R2都小，所以D 正确；根据题中的已知条件无法判断R1R2的大小关系，故C错误．4、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④答案：D解析：由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表A测量干路中的电流，若①电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变大；若②电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变小；若③电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，电流表A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得I1−I0 I−I0＜I1I即电流表A1和A的示数的比值变小；若④电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，电流表A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得I1+I2 I+I2＞I1I即电流表A1和A的示数的比值变大；综上可知，操作中能使电流表A1和A的示数的比值变大是①和④。

2021年初中物理专项练习题电阻、滑动变阻器练习题(含答案)

物理1.下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是2.关于导体的电阻，下列说法中正确的是A．锰铜丝的电阻比铜丝的电阻大B．粗细相同的导线，长的电阻较大C．长短相同的导线，细的电阻较大D．同种材料制成的长短一样的两条导线，粗的电阻较小3.现有甲、乙、丙、丁四根导线．甲：长为1m，横截面积为1mm2的镍铬合金线；乙：长为1m，横截面积为0.5mm2的镍铬合金线；丙：长为0.5m，横截面积为1mm2的镍铬合金线；丁：长为1m，横截面积为0.5mm2的锰铜线。

为了研究导体的电阻与导体长度的关系，应选用其中的两根导线是A．甲和丙 B．乙和丙 C．丙和丁 D．以上三种选择都可以4.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

由上述实验器材，可以完成的研究课题是：A．只有①B．只有② C．①和②D．①、②和③5.甲、乙两条同样粗细的导线，甲长20cm，乙长1.3m，比较它们电阻大小的关系，正确的是A．甲大 B．乙大 C．一样大 D．无法确定6.如图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。

下列说法中正确的是A．不发光的灯泡灯丝断了B．两灯比较，不发光的灯泡的灯丝电阻较小C．两灯比较，不发光的灯泡的两端的电压较大D．两灯比较，通过不发光的灯泡的电流较小7.如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向a端移动，灯L的亮度与电流表示数的变化情况是A.灯L变亮，电流表示数变大B．灯L变暗，电流表示数变小C．灯L变亮，电流表示数变小D．灯L变暗，电流表示数不变8.将一根金属导线均匀拉长后，它的电阻将变__（选填“大”、“小”）。

原因是导线的______和______不变，______变大，______变小所致。

初中电阻滑动变阻器经典习题

1初中电阻经典习题1.下列措施中，不可能改变导体电阻大小的是（）A 改变导体的长度B 改变导体的材料C 改变导体的横截面积D 改变导体在电路中的位置 2.将导线均匀拉横截面积为原来1/2的细长导线，拉长后的细导线电阻与原导线电阻相比（） A 变大 B 不变 C 变小 D 无法判断 3.下列事实能说明导体的电阻跟材料有关的是（）A 长度相同、粗细不同的铜丝，电阻不同B 粗细相同、长度不同的铁丝，电阻不同C 长度、粗细相同的铜丝和铁丝，电阻不同D 长度、粗细不同的铜丝和铁丝，电阻不同 3.温度一定时，关于导线的电阻，下列说法正确的是（）A 铁导线的电阻一定比铜导线的电阻大B 粗导线的电阻一定比细导线的电阻小C 将一根导线拉长，其电阻一定变大D 长度粗细都相同的两根导线，电阻一定相同 4.若不考虑温度对电阻的影响，下列说法正确的是（）A 铜导线的电阻比铝导线的电阻小B 短导线的电阻比长导线的电阻小C 粗导线的电阻比细导线的电阻小D 长度相同的铜导线，粗的比细的电阻小 5下列有关电阻的说法中，正确的是（）A 导体中的电流越大电阻越小B 导体不接入电路中，电阻为零C 导体两端的电压越大，电阻越小D 电阻是导体的属性，与电压、电流大小无关 6.下列有关电阻的说法正确的是（）A 当导体被均匀拉长到原来的两倍时，它的电阻减小为原来的一半B 电阻是导体本身的属性，不论温度如何变化，它的电阻都不可能变化C 温度相同时，粗细、长度都相等的铜丝和铁丝，铁丝的电阻较大D 要改变导体的电阻，可以通过改变导体中的电流来实现7．甲、乙两根电阻丝材料相同，长度相同，甲比乙细，将它们串联接入电路，比较它们的电阻和通过它们的电流A. R 甲＞R 乙 I 甲＝I 乙B. R 甲＞R 乙 I 甲,＜I 乙 C .R 甲＜R 乙 I 甲＝I 乙 D .R 甲＜R 乙 I 甲＞I 乙8．在探究电阻大小与哪些因素有的实验中，换用不同的导体做实验时，保持导体两端电压不变，得出的几组实验数据见表格。

物理初三滑动变阻器的练习题

物理初三滑动变阻器的练习题滑动变阻器（也称为电动调节器）是一种用于调节电路中电阻大小的器件。

在物理学中，我们常常通过滑动变阻器来实践和巩固对电阻和电路概念的理解和应用。

本文将介绍一些物理初三滑动变阻器的练习题，来帮助读者更好地掌握这个概念。

练习题一：一位学生正在进行一个实验，他在电路中使用一个滑动变阻器，电池的电压为6伏，电路中的总电阻为30欧姆。

请问，当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小是多少？解答：根据欧姆定律，可以得出电流大小为0.2安培（6伏 / 30欧姆）。

当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小应为30欧姆。

练习题二：一个电路中有一个6伏的电池和一个10欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为4欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（6伏/ 10欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为4欧姆时，电路中的电流大小仍然为0.6安培。

练习题三：一个电路中有一个12伏的电池和一个20欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为16欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（12伏/ 20欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为16欧姆时，电路中的电流大小仍然为0.6安培。

练习题四：一个电路中有一个9伏的电池和一个15欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为5欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（9伏/ 15欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为5欧姆时，电路中的电流大小仍然为0.6安培。

初中物理滑动变阻器阻值取值范围(含答案)

专题：滑动变阻器阻值取值范围一、电压表测滑动变阻器两端电压（串联电路）1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (2.5Ω—10Ω)222二、电压表测定值电阻两端电压（串联电路）4.如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(20Ω—50Ω) Array三、并联电路滑动变阻器取值范围5. 如图所示的电路，电源电压U=6V且保持不变，R1=60Ω，R2标有50Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(12Ω—50Ω)滑动变阻器取值范围练习题1.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (10Ω—50Ω)2.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (14Ω—50Ω)3. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (25Ω—100Ω)专题：滑动变阻器阻值取值范围答案一、电压表测滑动变阻器两端电压（串联电路）1.(20Ω—50Ω)2. (0Ω—20Ω)3. (2.5Ω—10Ω)二、电压表测定值电阻两端电压（串联电路）4. (20Ω—50Ω)三、并联电路滑动变阻器取值范围5. (12Ω—50Ω)滑动变阻器取值范围练习题1. (10Ω—50Ω)2. (14Ω—50Ω)3. (25Ω—100Ω)。

(完整版)初中物理滑动变阻器练习题

1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。

50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关）（2）在相同的条件下，材料不同，导体的电阻也（相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。

对于大多数的导体来说，温度越高，电阻就越。

3、（1）滑动变阻器的原理是。

（2）滑动变阻器的符号是。

（3）滑动变阻器在电路中的作用主要有和。

（4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。

（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是。

（6）如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。

4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱。

8、按照电路图连接实物图。

连接电路时要注意：闭合开关前要将滑动变阻器的滑片P移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。

9、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端．11、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为V.12、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是图1图1 图2 图3 图413、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）:A．1A; B．2A; C．3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流 B．将这根导线拉长后接入电路C．将这根导线对折后接入电路 D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。

电阻及滑动变阻器精选习题

电阻及滑动变阻器1．下列事实中，能够说明导体的电阻跟导体的材料有关的是（）.A.横截面积相同的镍铬合金丝，长的比短的电阻大B.长度相同的铜丝，细的比粗的电阻大C.长的锰铜丝的电阻可能比短的铜丝电阻大D.长度及横截面积相同的铁丝和铜丝比较，铁丝电阻大2．关于电阻的大小，下列说法中正确的是（）A 、铜制成的导线，粗的一定比细的电阻小B 、绝缘体不容易导电，是因为没有电阻C 、电阻是导体本身的一种性质，跟电流无关D 、导体中没有电流时，导体就没有电阻3．一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变大，可采用的方法是（）.A.减小导线两端的电压B.增大导线中的电流C.将导线拉长后连入电路D.将导线对折后连入电路例 4．一条导线的电阻是R ，把它的对折分成等长的两段后，再把这两段并联起来使用.这时电阻是（）A 、4RB 、2RC 、4RD 、2R5．某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻的因素来分析，影响这种电线电阻不符合规格的主要原因是（）A ．电线的长度B ．电线的横截面积C ．电线的材料D ．电线的温度6.在“研究决定电阻大小因素”的实验中换用不同导体做实验时,保持导体两端电压不变,获得如下几组实验数据: 实验次数材料长度横截面积电流(安) ①镍铬合金线 l S 0.16 ②锰铜合金线 l S 0.42 ③镍铬合金线 l 5.0 S 0.32 ④ 镍铬合金线 l S 20.32 （1）比较①、②，可得出的结论是__ _ ；（2）比较①、③，可得出的结论是；（3）比较①、④，可得出的结论是_ __.7．两段长短、粗细和材料都不同的导体，分别接在电压相同的电路中.则下列判断正确的是（）A ．长导体中的电流一定大些 B. 短导体中的电流一定大些C ．无论哪段导体被拉长后，通过的电流都一定变小D. 无论哪段导体被冷却后，通过的电流都一定变小8．白炽灯的灯丝断了一截，若重新搭上后接触良好，仍能使用，则灯丝的电阻将（）A 、增大B 、减小C 、和原来一样大D 、随电路电压而变9．如图所示，电流通过长度相同横截面积在大小不等的两段镍铬全金导体A 、B ，在两段导体中电路大小分别为I A 、I B ，则在相同的大小关系是（）A 、R A =RB ，I A =I B B 、R A >R B ，I A >I BC 、R A >R B ，I A =I BD 、R A <R B ，I A <I B10. 滑动变阻器是通过改变接入电路的来改变接入电路的电阻值，从而改变电路中的电流.一个标有“10Ω 2A ”的滑动变阻器，它的阻值变化范围是 Ω，允许通过的最大电流为 A.11. 如图，当滑动变阻器的滑片P 向右移动时，接入电路中的电阻值变小的是（）.12．如图所示是自动测定油箱内油面高度的装置示意图.R 1是定值电阻，R 2是滑动变阻器，它的滑片P 是杠杆的一端，从油量表（电流表）指针所指示的刻度，就可以知道油箱内油面的高度.关于这一装置的下列说法，正确的是（）A ．油量减小，浮标下降，滑片P 移向a ，电阻变小，电流变大B ．油量减小，浮标下降，滑片P 移向a ，电阻变大，电流减小C ．油量增多，浮标上升，滑片P 移向b ，电阻变大，电流减小D ．油量增多，浮标上升，滑片P 移向b ，电阻变小，电流减小13．李天博利用几个定值电阻、一个单刀多掷开关，将一正常工作电压为60V ，电流为0.6A 的灯泡，改装成一个简易调光台灯。

初中物理九上滑动变阻器计算专题练习含答案

滑动变阻器计算专题练习1、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A。

则定值电阻R0＝Ω，电源的电压U＝ v。

2、如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a 端时，电压表的示数是 V，电流表示数是 A，滑动变阻器滑片P移到b端时，电压表的示数是 V，电流表示数是 A。

3、如下图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为____Ω。

第1题第2题第3题4、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。

则定值电阻R的阻值及电源电压分别是（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V5、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示，电阻R的阻值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。

当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。

下列说法不正确的是( )A．电源电压为6V B．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.2AD．当滑片P移到b端时，电压表的示数为4V7、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

初三物理滑动变阻器习题

初三物理滑动变阻器习题一、选择题：1. 滑动变阻器的主要作用是____。

A. 调节电流大小B. 调节电压大小C. 调节电阻大小D. 调节电感大小2. 滑动变阻器的最常见形式是____。

A. 线圈B. 固定电阻C. 可变电容器D. 电位器3. 滑动变阻器的阻值通常由____。

A. 长度决定B. 直径决定C. 材料决定D. 电压决定4. 以下哪种说法是不正确的？A. 滑动变阻器可以调节电阻大小。

B. 滑动变阻器的滑片可以在固定电阻上滑动。

C. 滑动变阻器的滑片与接触点之间具有一定的电阻。

D. 滑动变阻器只能调节电流大小。

5. 一个滑动变阻器的阻值范围是____。

A. 0Ω-10ΩB. 10Ω-100ΩC. 100Ω-1000ΩD. 1000Ω-10000Ω二、解答题：1. 简述滑动变阻器的工作原理。

滑动变阻器是一种可以调节电阻大小的电子元件。

它由固定电阻和滑片两部分组成。

固定电阻通常由一条细而长的导线组成，而滑片则是与导线相接触并可以在导线上滑动的金属材料。

当滑片滑动到导线的不同位置时，其所接触到的导线长度就不同，从而导致整个电阻的值发生变化。

滑动变阻器的工作原理可以通过电阻公式R = ρ(L/A)来解释。

其中，R表示电阻，ρ表示电阻率，L表示滑片所接触到的导线长度，A表示导线的横截面积。

可以看出，滑动变阻器的电阻大小取决于滑片所接触的导线长度和导线的截面积。

当滑片滑动到导线的不同位置时，导线长度发生变化，从而电阻也随之改变。

2. 请描述一个使用滑动变阻器的实际应用场景。

一个使用滑动变阻器的实际应用场景是调光灯的调节电流和亮度。

在一个房间中，如果灯光太亮，可以通过调节滑动变阻器的滑片位置来增加电阻的大小，从而降低电流，减小灯光的亮度。

相反，如果灯光太暗，可以通过将滑片位置向下滑动，减小电阻的大小，增加电流的值，提高灯光的亮度。

滑动变阻器在调光灯中的应用具有以下优势：首先，滑动变阻器的调节范围广，可以根据需要调节电流大小，实现灯光亮度的调节；其次，滑动变阻器的调节过程简单，只需要通过滑动滑片就可以轻松实现亮度的调节；最后，滑动变阻器具有稳定性好的特点，可以长时间稳定地提供所需的电阻值。

九年级物理欧姆定律专题练习(附标准答案)

欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时，通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图2所示电路,当K 断开时电压表的示数为6伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围R 1SR 2 P V A图2SR 2R 1A1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

中考物理变阻器(基础练原卷版)

1．使用滑动变阻器，可以实现电路中的多种变化。

如图是滑动变阻器的结构示意图，将接线柱A 、D 接入电路时，滑片P 向右移动时，接入电路的电阻值将（）A ．变小B ．变大C ．不变D ．无法判断2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（） A ．电阻的最小值是100 Ω，允许通过的最大电流是1 AB ．电阻的最小值是100 Ω，允许通过的最小电流是1 AC ．电阻的最大值是100 Ω，允许通过的最大电流是1 AD ．电阻的最大值是100 Ω，允许通过的最小电流是1 A3．下列关于滑动变阻器的说法正确的是（）A ．滑动变阻器是靠改变导体的横截面积来改变电阻的B ．滑动变阻器是靠改变导体的材料来改变电阻的C ．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D ．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的 4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b 与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确的是（）A ．若只将b c 、接入电路，顺时针转动旋钮灯泡亮度变暗B ．若只将a b 、接入电路，转动旋钮灯泡亮度不变第4节变阻器第16章电压电阻C．电位器调节灯泡亮度与滑动变阻器的原理相同D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度5．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．6．某同学在连接电路时将滑动变阻器连接成图所示的状态，则当滑片P向右移动时，连入电路的电阻将（）A．变大B．变小C．不变D．都有可能7．图中，电阻箱的示数为A．2020ΩB．20ΩC．2012ΩD．2200Ω8．如图电路，灯L1，L2的额定电压分别为2V，10V，S1闭合、S2断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是A．滑片在中点右侧，电流表示数变小B．滑片在中点左侧，电流表示数变大C．滑片在中点右侧，电流表示数不变D．滑片在中点左侧，电流表示数不变9．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大10．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确A．a和b B．a和c C．c和d D．b和d11．如图甲所示的电路中，在M，N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮．在图中所示的四种接法中，可能实现上述要求的是A．B．C．D．12．将图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是A．A和D B．A和C C．B和D D．B和C。

精品练习(附答案)《变阻器》(新)人教版物理九年级

2021-2022学年人教版物理九年级节节过关第十六章第4节变阻器一、单选题1．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A．B．C．D．2．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（）A．灯泡变亮，电流表的示数变大B．灯泡变暗，电流表的示数变小C．灯泡亮度不变，电流表的示数变大D．灯泡亮度不变，电流表的示数变小3．图所示的电阻箱的示数为（）A．2017 B．2107 C．7102 D．71204．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接B，N接C B．M接A，N接DC．M接A，N接B D．M接C，N接A5．如图是连接完毕的调整小灯泡亮度的实验电路中滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）6．如图所示是滑动变阻器的示意图，下列说法错误的是（）A.A、B两接线柱间是紧密缠绕在绝缘筒上的电阻丝，CD是导体棒B.滑动变阻器最大阻值决定于A、B间电阻丝的长度、材料和横截面积C.滑动变阻器一般要串联接入被控制电路D.滑动变阻器的电阻丝可用铝丝代替7．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列详解正确的是A．电位器与灯泡并联B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗8．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。

A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端9．图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是A．B．C．D．10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路二、填空题11．如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压.12．如图所示，当导线夹在铅笔芯上滑动时，灯泡的亮度发生变化，实验器材中的就是根据这一原理制成的，这种实验器材一般是用电阻的材料制成的。

中考物理16.4变阻器(原卷版)

16.4 变阻器课后培优练第一阶——基础过关练1．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（）A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值变大D．若接A、D接线柱，滑片P向右移动接入电路中阻值减小4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．5．滑动变阻器的使用歌诀：_____入电路，调流控_____；一上一下，关键在_____，近小远大；同上同下，__________，接入电路，拨至_____。

6．滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小，从而改变流过电路中的_____________．7．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______ （选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______ （选填“粗”或“细”）的铅笔芯来做实验．8．滑动变阻器是通过改变接入电路中电阻丝的______ 来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值______ （填“变大”“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙所示电阻箱的读数是______Ω．它能得到的最大电阻值是______Ω．9．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)( )培优第二阶——拓展培优练10．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．B接M点，D接N点D．C接M点，D接N点11．将两只滑动变阻器按如图所示的方式连接，如果把两根导线接入某电路中后，要使这两只变阻器接入电路中的电阻最大，两滑动变阻器的滑片P1、P2应分别放在的位置是()A．P1放在最左端，P2放在最左端B．P1放在最右端，P2放在最右端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端12．收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值13．将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是A．A和B B．B和D C．A和C D．B和C14．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为___ A．16．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上. 补上后要求：闭合电键S后，向右移动滑动变阻器的滑片，电流表的示数变小.17．如图所示，滑动变阻器的铭牌上标有“20Ω2A”的字样．（l）20Ω表示的意思是_____，2A表示的意思是________________．（2）当滑片在最左端时，电阻为_____Ω；滑片在最右端时，电阻为____Ω；滑片在中间时，电阻为_____Ω．（3）将滑动变阻器连入电路中，它应与被控制的电路_____联．（4）在连入电路前，应将滑片移至_____（填A或B）端，这是为了__________．。

初中物理电阻、变阻器知识练习题及详细解析

电阻、变阻器知识练习题及详细解析【典型例题】类型一、电阻影响电阻大小的因素1.下面有关导体电阻的说法中正确的是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流【思路点拨】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关；横截面积、长度相同的铜丝和铁丝，铁丝的电阻大。

【答案】C【解析】导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误；故选C。

【总结升华】题目考查了电阻的性质，电阻为导体一种属性，其大小取决于导线长度、横截面积、材料以及温度有关。

举一反三：【变式】下列关于电阻的说法中，正确的是（）A．导体中有电流时有电阻，无电流时没有电阻B．通过导体的电流越小，它的电阻就越大C．导体两端的电压越大，电阻就越小D．电阻是导体对电流的阻碍作用，导体电阻的大小由自身的条件决定，与导体两端的电压和通过的电流大小无关【答案】D【解析】电阻是导体本身的一种性质，它的大小只决定于导体本身的材料、与导体两端的电压和通过的电流大小无关。

2.（2015•莆田中考）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压 B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路【答案】C【解析】AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误。

【总结升华】本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键。
