化工制图考试复习内容
复习提纲-化工制图
1. 绪论常用的化工工程图样类型1.化工机器图2 . 化工设备图3. 化工工艺图化工工艺图：化工工艺流程图，设备布置图、管道布置图2. 化工制图基本知识图幅的大小、比例的选用；为了便于统一管理和使用，图纸的大小及规格应优先使用表2-1中的图幅及规格，如实际需要时，可将图纸按规定的加长量加长，一般加长量为原长的1/2。
图样比例一般采用表2-2中比例，特殊情况，可采用实际需要的比例。
化工绘图的比例通常采用1:5, 1:10, 1:15等几种，但考虑到化工设备的特殊性，也可采用1:6,、1:30等比例。
视图的选择，尺寸标注的种类及基准大多数化工设备具有回转体性质，我们在选择主视图的时候常常会将回转体主轴所在的平面作为主视图的投影平面，如常见的换热器、反应釜等。
一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。
主视图常采用整体全剖和局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。
另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。
需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
化工设备的尺寸标注一般包括以下几个方面:⑴设备特性尺寸⑵设备装配尺寸⑶设备安装尺寸⑷设备外观尺寸⑸设备其他尺寸通常作为尺寸基准的有如下几种:⑴各种回转体的中心线如筒体、封头、接管、人孔等的中心线。

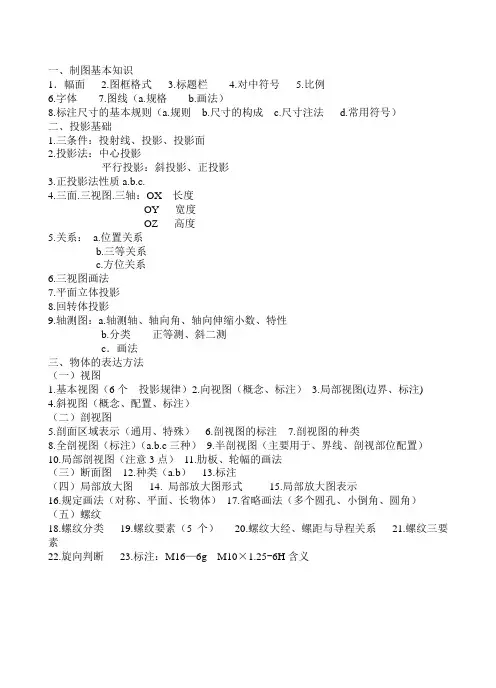

化工制图简答题
一、制图基本知识1．幅面 2.图框格式 3.标题栏 4.对中符号 5.比例6.字体7.图线（a.规格 b.画法）8.标注尺寸的基本规则（a.规则 b.尺寸的构成 c.尺寸注法 d.常用符号）二、投影基础1.三条件：投射线、投影、投影面2.投影法：中心投影平行投影：斜投影、正投影3.正投影法性质a.b.c.4.三面.三视图.三轴：OX 长度OY 宽度OZ 高度5.关系：a.位置关系b.三等关系c.方位关系6.三视图画法7.平面立体投影8.回转体投影9.轴测图：a.轴测轴、轴向角、轴向伸缩小数、特性b.分类正等测、斜二测c．画法三、物体的表达方法（一）视图1.基本视图（6个投影规律）2.向视图（概念、标注）3.局部视图(边界、标注)4.斜视图（概念、配置、标注）（二）剖视图5.剖面区域表示（通用、特殊）6.剖视图的标注7.剖视图的种类8.全剖视图（标注）（a.b.c三种）9.半剖视图（主要用于、界线、剖视部位配置）10.局部剖视图（注意3点）11.肋板、轮幅的画法（三）断面图12.种类（a.b）13.标注（四）局部放大图14. 局部放大图形式15.局部放大图表示16.规定画法（对称、平面、长物体）17.省略画法（多个圆孔、小倒角、圆角）（五）螺纹18.螺纹分类19.螺纹要素（5个）20.螺纹大经、螺距与导程关系21.螺纹三要素22.旋向判断23.标注：M16—6g M10×1.25-6H含义五、零件图1.零件图内容2.零件图主视图选择原则abc3.图5-1轴类表达特点4.图5-4V带轮表达特点5.图5-5拨叉表达特点6.图5-6座体表达特点7.尺寸基准分类8.主要基准和辅助基准9.尺寸标注注意abcd10.了解常见结构尺寸标注11.表面粗糙度参数、符号含义12.极限尺寸；包括13.偏差；包括；代号；计算14.公差；计算；标准公差等级15.公差带16.配合分类（公差带情况）17.基本偏差（图中概况）18.配合制分类19.判断配合类别20.φ40H8；φ20g6；φ25H7/n6含义21.读零件图5-30支架的主要内容六、化工设备装备图1. 化工设备装备图的内容?2.化工设备结构特点？3. 装备图的画法（填空6个）4.装备图的特殊表达方法（4点）5. 化工设备装备图的特殊表达方法（5点）6. 化工设备装备图的简化画法（填空10个）7.焊接的规定画法（填空7个）8.焊接符号组成？各表示？9.焊接接头型式？10. 化工设备装备图的尺寸种类？11.化工设备零部件？12.常见封头形式？13.法兰组成？分类？主要参数？14.管法兰结构形式？密封面？15.压力容器法兰结构形式？密封面？16.人孔和手孔、补强圈（填空7个）17.支座分类？耳座结构？型式？鞍座结构？型式？18.读化工设备装备图三张（根据图回答问题0人在做，天在看态度决定一切七、化工工艺图1.工艺流程图几种？2.设备位号标注3.阀门符号4.仪表控制点符号5.管道标注6.仪表位号标注7.定位轴线8.设备标高的标注9.管道连接方式10.阀门和控制元件的组合11.阀门与管道的连接12.管道布置图的阅读（图7-28）今日事今日毕我曾经努力过，我无怨无悔化工制图简答（一）一、制图基本知识1．幅面种类？2.图框格式类别？3.标题栏方位? 4.对中符号识别5.比例优选3类、区别放大与缩小6.字体高度宽度关系字号7.图线（a.规格b.画法）8.标注尺寸的基本规则（a.规则b.尺寸的构成 c.尺寸注法 d.常用符号）二、投影基础1.三条件：投射线、投影、投影面2.投影法：中心投影平行投影：斜投影、正投影3.正投影法性质a.b.c.4.三面.三视图.三轴：OX长度OY宽度OZ高度5.关系：a.位置关系b.三等关系c.方位关系6.三视图画法7.平面立体投影8.回转体投影9.轴测图：a.轴测轴、轴向角、轴向伸缩小数、特性b.分类正等测、斜二测c．画法（管道圆柱圆台正四棱台长方体）三、物体的表达方法（一）视图1.基本视图（6个投影规律）2.向视图（概念、标注）3.局部视图(边界、标注)4.斜视图（概念、配置、标注）（二）剖视图5.剖面区域表示（通用、特殊）6.剖视图的标注7.剖视图的种类8.全剖视图（标注）（a.b.c三种）9.半剖视图（主要用于、界线、剖视部位配置、a.b.c三种）10.局部剖视图（注意3点）11.肋板、轮幅的画法（三）断面图12.种类（a.b）13.标注（四）局部放大图14. 局部放大图形式15.局部放大图表示16.规定画法（对称、平面、长物体）17.省略画法（多个圆孔、小倒角、圆角）（五）螺纹18.螺纹分类19.螺纹要素（5个）20.螺纹大经、螺距与导程关系21.螺纹三要素22.旋向判断23.标注：M16—6g M10×1.25-6H含义五、零件图1.零件图内容；2.零件图主视图选择原则abc；3.图5-1轴类表达特点；4.图5-4V带轮表达特点；5.图5-5拨叉表达特点；6.图5-6座体表达特点；7.尺寸基准分类； 8.主要基准和辅助基准； 9.尺寸标注注意abcd；10.了解常见结构尺寸标注； 11.表面粗糙度参数、符号含义； 12.极限尺寸；包括；13.偏差；包括；代号；计算； 14.公差；计算；标准公差等级； 15.公差带；16.配合分类（公差带情况）； 17.基本偏差（图中概况）； 18.配合制分类；19.判断配合类别；20.φ40H8；φ20g6；φ25H7/n6含义；21.读零件图5-30支架的主要内容；六、化工设备装备图1. 化工设备装备图的内容?2.化工设备结构特点？3. 装备图的画法（填空6个）4.装备图的特殊表达方法（4点）5. 化工设备装备图的特殊表达方法（5点）6. 化工设备装备图的简化画法（填空10个）7.焊接的规定画法（填空7个）8.焊接符号组成？各表示？9.焊接接头型式？10. 化工设备装备图的尺寸种类？11.化工设备零部件？12.常见封头形式？13.法兰组成？分类？主要参数？14.管法兰结构形式？密封面？15.压力容器法兰结构形式？密封面？16.人孔和手孔、补强圈（填空7个）17.支座分类？耳座结构？型式？鞍座结构？型式？18.读化工设备装备图三张（根据图回答问题）人在做，天在看态度决定一切今日事今日毕七、化工工艺图1.工艺流程图几种？2.设备位号标注3.阀门符号4.仪表控制点符号5.管道标注6.仪表位号标注7.定位轴线8.设备标高的标注9.管道连接方式10.阀门和控制元件的组合11.阀门与管道的连接12.管道布置图的阅读（图7-28）我曾经努力过，我无怨无悔。
化工制图考试题及答案
化工制图考试题及答案考试题一：流程图绘制请根据以下步骤完成对硫酸与氨水反应过程的流程图绘制。
步骤：1. 在图纸上绘制一个大框架，代表整个流程图。
2. 使用矩形框表示起始物料，标上物料名称和初始状态。
3. 使用箭头表示物料的流动方向，箭头指向下一个物料组件。
4. 绘制参与反应的化合物，使用椭圆形表示。
5. 确保流程图的清晰度，使用直线连接组件，保持间距一致。
6. 标注重要的反应条件和控制参数，如温度、压力、溶液浓度等。
7. 使用箭头标注反应的方向，以表示正向或逆向反应。
8. 使用截止阀或其他适当符号表示流程的控制。
答案示例：流程图如下所示：[硫酸] --1L--> [反应釜] --加热--> [加热后硫酸]|↓10 mL [氨水]|↓[反应产生的气体]注意事项：1. 矩形框内的物料名称应写清楚，如硫酸、氨水等。
2. 反应箭头应指向反应物料流动的方向。
3. 必要时可以加入文字说明，如温度、压力等。
考试题二：平面布置图设计请根据以下要求完成一个化工装置的平面布置图设计。
要求：1. 包含主要的设备和管道系统。
2. 设备之间的距离和布局应符合安全和操作的要求。
3. 操作人员的通行和操作空间应得到合理的保证。
答案示例：平面布置图如下所示：```电动泵（P1）|┌─────┘↓预处理发酵罐（R1）|↓浸出罐（T1）───醇解罐（T2）───脱硫罐（T3）───紧致器（C1）|↓分离塔（C2）───洗涤塔（C3）───脱水塔（C4） |产品储罐（V1）```注意事项：1. 设备之间的距离和布局应使得操作人员能够方便通行和操作。
2. 管道的连接应符合工艺流程，确保物料的流动方向正确。
3. 保持布局的清晰度，合理安排设备和管道的位置，避免交叉和交错。
考试题三：管路与设备编号请为以下化工装置中的设备和管道分配合适的编号。
设备：1. 破碎机（Crusher）2. 反应釜（Reactor）3. 分离罐（Separator）4. 干燥器（Dryer）管道：1. 进料管道2. 出料管道3. 冷却水管道4. 蒸汽管道答案示例：设备编号：1. 破碎机（C1）2. 反应釜（R1）3. 分离罐（S1）4. 干燥器（D1）管道编号：1. 进料管道（P1）2. 出料管道（P2）3. 冷却水管道（P3）4. 蒸汽管道（P4）注意事项：1. 设备编号可使用字母缩写，如破碎机（C），反应釜（R）等。
化工制图总复习
●
●
●
●
第一部分： 化工制图基础
第三章：剖视图和剖面图 1、剖切平面的种类
（1）单一剖切平面
（2）阶梯剖平面等等……
2、剖视图的种类
（1）全剖视图 （2）半剖视图 （3）局部视图
第一部分： 化工制图基础
确定剖切面的位置 想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？ 在剖面区域内画上剖面符号。
d
X
a
●
e
n
c
f
作图
① 求交线 ② 判别可见性 能否不用重 能! 从正面投影上可看出， 影点判别？ 在交线左侧，平面ABC在上， 其水平投影可见。
d
●
m
b
如何判别？ 可通过正面投影直观地 进行判别。
⑴
a d
X
b m(n) e
●
f c
a
●
e
n
c
f
d
●
m
b
例2：求交线并判别可见性
空间及投影分析
s k n
棱面SAC为侧垂面，另两个侧棱面为
一般位置平面。
b
同样采用平面上取点法。
例：求左视图
● ● ●
●
● ● ● ●
截交线的已知投 影？截交线的空 间形状？截交线 的侧面投影是什 么形状？
●
●
★找特殊点 ★补充中间点
● ●
★光滑连接各点 ★分析轮廓素线的投影
（1）螺纹 螺纹的特征代号
螺纹的规定画法
螺纹的尺寸标注： M10-5g6g-S
（2）键
（3）齿轮
5、零件图的阅读
第一部分： 化工制图基础
第五章：装配图 1、装配图的基本内容
化工制图与识图复习题+答案
化工制图与识图复习题+答案一、单选题（共19题，每题1分，共19分）1.不属于阅读零件图的方法或步骤的是()A、管道布置分析B、概括了解C、总结归纳正确答案：A2.下列说法正确的是()A、向视图是剖视图B、向视图只允许向特定方向的基本视图C、向视图是可以自由配置的基本视图正确答案：C3.管理布置图说法正确的是()A、标题栏上行写平面下行写布置图B、需要标注与设备有关的建筑物的尺寸C、安装方位标一般南向标志正确答案：B4.不属于化工设备结构特点的是()A、壳体以回转体为主B、广泛采用标准零部件C、尺寸相差不大正确答案：C5.基本视图有几种()A、6B、5C、4D、3正确答案：A6.标注圆的直径尺寸时，()一般应通过圆心，尺寸箭头指到圆弧上。
A、尺寸界限B、尺寸数字C、尺寸线正确答案：C7.管道范程线的画法错误的是()A、用粗线画出各设备之间的主要物流通过线B、用中粗线画出其他辅助物料的疏沟线C、用细点画线画出主要和改要物画流形线正确答案：C8.压力较高的设备，一般选用直径为()mm的人孔。
A、500B、600C、400正确答案：C9.关于法兰连接说法错误的是()A、可拆连接B、一般由法兰、垫片、螺母等零件组成C、不可拆连接正确答案：C10.贮罐是化工生产中常用的一种贮存设备，一般由()组成。
A、筒体、封头、管件、阀门B、简体、封头、支座、人孔、接管C、筒体、封头、支座、阀门正确答案：B11.工艺管道及仪表流程图说法错误的是()A、不按比例绘制B、采用标准规格的AO图幅C、采用标准规格的A1图幅正确答案：B12.关于公差说法正确的是()A、公差可能为正、负或零B、公差为正C、公差为负正确答案：A13.合理布置管道时不需要考虑的是()A、管道的生产价格B、物料因素C、便于操作及安全生产正确答案：A14.关于流程线说法正确的是()A、一般用折线B、一般画成水平线和垂直线C、一般用斜线正确答案：B15.下列不属于剖视图的种类是()A、全部视图B、断面图C、局部剖视正确答案：B16.国家标准规定，机械图样中的尺寸以()为单位。
化工制图复习资料
化工制图复习题一、名词解释1．三视图：在三个相互垂直的投影面组成的三投影面体系中，我们得到了主视图（正立投影面）、俯视图（水平投影面）、左视图（侧立投影面）这三个视图。
2、基本视图：机件向基本投影面投影所得到的视图。
3、轴测图：将物体连同其直角坐标系沿不平行于任一坐标平面的方向，用平行投影法将其投射到单一投影面上所得到的图形。
4、斜视图：将零件向不平行于任何基本投射面的辅助投影面投射所得的视图。
5、局部视图：将零件的某一部分向基本投影面投射所得到的视图。
6、化工工艺图：以化工工艺人员为主导，根据所要生产的化工产品及其有关技术数据和资料，设计并绘制的反映工艺流程的图样。
7、剖视图：用剖切面将机件剖开，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形。
8、方案流程图：用图示的方法，把化工工艺流程和所需的全部设备、机器、管道、阀门、管件和仪表表示出来的图样。
9、物料流程图：图形和表格相结合的形式来反映设计计算某些结果的图样。
10、管道布置图：指表达机器设备间管道连接和空间走向、主要管道配件及仪表控制点等安装位置的图样。
11、化工设备图：是指在化工设备制造过程中所依照的图样。
12、螺纹：指在圆柱或圆锥表面上，沿螺旋线形成的具有特定断面形状的连续凸起和沟槽。
13、截交线：截平面与立体表面的交线。
14、尺寸公差：允许的尺寸变动量。
15、尺寸基准：用来确定生产对象上几何要素间的几何关系所依据的点、线、面。
16、过渡线：两个非圆角表面相交处一般均做成圆角过渡，所以两表面的交线标的不明显，这种交线称为过渡线。
17、粗糙度：指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。
二、填空题1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。
2、图样被称为“工程界的语言”。
3、图样的绘制一般有两种方法：手工绘图和计算机绘图。
4、手工绘图包括：尺规作图和徒手绘图。
5、尺规作图中常用的绘图工具和用品：绘图板、丁字尺、三角板、圆规、铅笔。
化工制图复习资料
三、填空题（每空1分，20空） 如：
化工设备图上需要标注的尺寸一般包括规格性能尺寸、 装配尺寸、外形尺寸、安装尺寸、其他尺寸。
四、简答题（共40（1题10分）
查表画图，注意看清题目要求
问题： 问题： 1、比例 、 2、标注 、 垂直方向，字头朝左 垂直方向， 标注为实际尺寸 直径前注φ 直径前注 尺寸数字后面不带单位， 尺寸数字后面不带单位， 默认为mm 默认为mm 3、画图 、 盘、轴类零件的安放位置 以加工状态为准。（立车） 。（立车 以加工状态为准。（立车）
二、说明题（每题2分，10题） 说明题中文字和数字的含意，如：
图号20-0122-5 图纸号，其中20指列管式换热器，0122指单位设计文件 的顺序号，5指图纸顺序号。
法兰S 800-1.6 JB4702-92 公称压力为1.6MPa，公称直径为800mm的榫槽面密封的 榫面乙型平焊法兰，标准号为JB4702-92
题型： 一、说明题（每题2分，10题） 二、解释题（每题2分，5题） 三、填空题（每空1分，20空） 四、简答题（3题，共25分） 五、作图（3题25分）
一、解释题（每题2分，5题） 名词解释，如：
设备布置图：设备布置图是在简化了的厂房建筑图上增 加了设备布置的内容，用来表示设备与建筑物、设备与 设备之间的相对位置，并能直接指导设备的安装。设备 布置图是化工设计、施工、设备安装、绘制管路布置图 的重要技术文件。视图按正投影法绘制，包括平面图和 立面图。
俯视 主视
左视
俯视
左视 主视
1:1
Q
江汉大学
问题： 问题： 1、比例 、 1：2缩小 ： 缩小 2：1放大 ： 放大 2、标注 、 垂直方向， 垂直方向，字头 朝左 标注为实际尺寸 3、画图 、
化工制图考试复习内容
化工制图考试复习内容
1、国标关于《机械制图》的基本规定，涉及到文字、比例、图线、尺寸标注
2、点、线、面的投影规律，线、面与投影面相对位置的判断以及三视图的作图方法。
3、基本几何体（棱柱体、棱锥体、圆柱、圆锥、球体）的三视图，以及基本几何体表面求
点、线的作图方法。
基本几何体与平面截交的截交线的求解方法，
4、立体表面相交的交线的求解方法，重点是两曲面体轴线垂直时相贯线的求解方法。
5、组合体三视图的作图方法和步骤（重点），组合体三视图的尺寸标注。
6、机件常用的表达方法（基本视图、向视图、局部视图、斜视图、各种剖视图以及断面图），
有关概念、作图方法及其标注。
重点：剖视图（半剖、阶梯剖、旋转剖、复合剖）的作图方法及其标注。
7、标准件和常用件，重点掌握螺纹及其紧固件的画法、标记方法，各种螺纹的代号。
另外
了解销、键、滚动轴承、齿轮、弹簧的作用、图示方法以及应用。
8、不同类型零件图的图示方法，各种尺寸标注的方法和有标注符号的意义，表面粗糙度的
标注方法和各种符号的含义，涉及到尺寸公差的一些基本概念以及有关符号的意义，了解形位公差及零件上的常见的一些工艺结构。
9、掌握机械装配图和化工设备图的主要内容及其区别（涉及到图示基本方法、尺寸标注、
技术要求等），机械装配图和化工设备图的规定画法和一些特殊画法，了解常见的一些装配合理结构，化工设备的特点以及标准件常用件的作用、标记方法、连接方式等，掌握从装配图中拆画零件图。
提示：考试时请各位同学自带钢笔和绘图工具（圆规、三角板、铅笔、橡皮），答疑时间：
6月14日、15日，一楼111室，考试时间：6月16日下午2:30，地点等安排好后再通知大家。
化工制图考试重点
化工制图考试重点2011.10.18Never Give Up!Believe yourself!—————Cherrygoog1.1.化工设备中常用连接方式：螺纹连接、焊化工设备中常用连接方式：螺纹连接、焊接。
2.2.焊接接头的结构：对接接头、角接接头、焊接接头的结构：对接接头、角接接头、T 形接头、搭接接头。
3.3.焊缝的指引线：箭头线、两基准线（实、焊缝的指引线：箭头线、两基准线（实、虚）4.4.化工设备图按设计阶段分为：基础设计、化工设备图按设计阶段分为：基础设计、详细设计。
5.5.化工设备按用途分为：工程图、施工图。
化工设备按用途分为：工程图、施工图。
6.6.施工图包括施工图包括施工图包括：：图纸和技术图纸和技术，，即：1.1.装备图装备图2.部件图3.3.零件图零件图4.4.零部件图零部件图5.5.表格图表格图6.6.特殊特殊工具工具图图7.7.标准图标准图标准图//通用通用图图8.8.梯子平台梯子平台梯子平台图图9.9.预焊预焊图10.10.管口方位图管口方位图11.11.技术要求技术要求12.12.计算书计算书13.说明书14.14.图纸目录图纸目录7.7.化工设备重常用零部件：液面计、人孔化工设备重常用零部件：液面计、人孔化工设备重常用零部件：液面计、人孔//s 手孔手孔、、补强圈补强圈、、管法兰管法兰、、接管接管、、筒体筒体、、支座支座、、封头。
8.8.、封头结构：球形封头、椭圆封头、蝶形、封头结构：球形封头、椭圆封头、蝶形封头、折边锥形封头、平板封头。
9.9.管法兰的结构管法兰的结构管法兰的结构：：板式平焊法兰PL PL、、对焊法兰WN WN、插焊法兰、插焊法兰SH SH、螺纹法兰、螺纹法兰TH TH、对焊、对焊活套法兰PJ/SE PJ/SE、整体法兰、整体法兰IF IF、法兰盖、法兰盖BL BL。
10.10.化工设备零部件的结构特点：化工设备零部件的结构特点：化工设备零部件的结构特点：1.1.1.基本形体基本形体以回转体为以回转体为主主2.2.尺寸大小相差悬尺寸大小相差悬尺寸大小相差悬殊殊3.3.有较多有较多的开孔和接的开孔和接管管4.4.广泛采用标准化零部广泛采用标准化零部广泛采用标准化零部件件5.5.大大量采用焊接结构11.11.化工设备的尺寸基准：轴线、环焊缝化工设备的尺寸基准：轴线、环焊缝化工设备的尺寸基准：轴线、环焊缝、、底面、连接面、交点12.12.化工设备装配图的内容：化工设备装配图的内容：化工设备装配图的内容：1.1.1.一组视图一组视图2.2.必必要的尺要的尺寸寸3.3.管口符号和管口管口符号和管口管口符号和管口表表4.4.零部件编号零部件编号及明细表5.5.技术特性表技术特性表6.6.技术要求技术要求7.7.标题标题标题栏栏8.8.其他。
化工制图考试题及答案
化工制图考试题及答案一、选择题（每题2分，共20分）1. 化工制图中，管道直径的标注方式是：A. 直接在管道线上标注数字B. 在管道线上标注直径符号C. 在管道线上标注直径符号和数字D. 在管道线旁边标注数字2. 在化工设备图中，设备编号通常标注在：A. 设备的中心位置B. 设备的左上角C. 设备的右下角D. 设备的任意位置3. 化工制图中，阀门的表示方法通常是：A. 用实线表示阀门的轮廓B. 用虚线表示阀门的轮廓C. 用符号表示阀门的位置D. 用箭头表示阀门的开关状态4. 化工流程图中，物料流向的表示方法通常是：A. 用箭头表示B. 用虚线表示C. 用实线表示D. 用点划线表示5. 化工制图中，泵的表示方法包括：A. 用符号表示泵的位置B. 用实线表示泵的轮廓C. 用虚线表示泵的轮廓D. 用箭头表示泵的旋转方向二、简答题（每题10分，共30分）6. 简述化工制图中管道连接的表示方法。
7. 解释化工制图中设备标高和设备间距的标注意义。
8. 描述化工流程图中控制点的表示及其作用。
三、绘图题（每题25分，共50分）9. 根据给定的化工流程描述，绘制一个简单的化工流程图。
10. 绘制一个典型的化工设备（如换热器）的平面布置图，并标注必要的尺寸和参数。
四、综合分析题（共30分）11. 分析化工制图中管道布置的原则，并举例说明。
答案一、选择题1. C2. B3. C4. A5. D二、简答题6. 化工制图中管道连接通常用符号或图形表示，如三通、弯头、法兰等，同时标注管道直径和壁厚。
7. 设备标高表示设备相对于基准面的高度，设备间距则表示不同设备之间的最小安全距离，以确保操作和维护的便利性。
8. 控制点在化工流程图中通常用特定的符号表示，如控制阀、传感器等，它们用于监控和调节流程中的各种参数。
三、绘图题9. [此处应根据具体流程描述绘制流程图，包括物料流向、设备连接方式等。
]10. [此处应绘制换热器的平面布置图，包括换热器的外形尺寸、进出口位置、支撑结构等，并标注必要的参数如工作压力、温度等。
化工制图测绘期末复习题
化工制图测绘期末复习题化工制图测绘期末复习题化工制图测绘是化学工程专业中非常重要的一门课程，它涉及到化工工艺流程的设计、分析和优化，对于学生来说也是一个相对复杂的学科。
在期末复习阶段，我们需要对所学内容进行系统性的梳理和总结，以便更好地应对考试。
本文将从几个方面对化工制图测绘的期末复习题进行讨论。
首先，我们可以从基础知识开始复习。
化工制图测绘的基础知识包括图形学基础、工程制图基础、流程图基础等。
在复习过程中，我们可以通过回顾教材和课堂笔记，对这些基础知识进行巩固。
同时，我们还可以通过解答一些典型题目，加深对基础知识的理解和应用。
其次，我们可以复习化工制图的常用符号和标记。
在化工制图中，不同的设备、管道、阀门等都有对应的符号和标记，熟练掌握这些符号和标记是进行化工制图的基础。
我们可以通过查阅相关资料，了解不同设备的符号和标记，并进行练习和应用。
此外，我们还可以通过分析一些实际工程图纸，加深对符号和标记的理解。
第三，我们可以复习化工流程图的绘制方法。
化工流程图是化工制图中最常见的一种图形，它用于描述化工工艺流程中各个设备的连接和操作。
在复习过程中，我们可以通过绘制一些典型的化工流程图，加深对绘制方法的理解和掌握。
同时，我们还可以通过分析一些实际的化工流程图，了解不同工艺流程的特点和要求。
最后，我们可以复习化工制图的应用技巧。
在实际的工程项目中，化工制图往往需要考虑到一些特殊情况和要求，比如不同尺寸的图纸、不同比例的绘制、不同精度的要求等。
在复习过程中，我们可以通过解答一些应用题，了解不同情况下的应对方法和技巧。
同时，我们还可以通过分析一些实际的工程项目，了解化工制图在实际工程中的应用和意义。
综上所述，化工制图测绘期末复习题需要我们对基础知识、符号和标记、绘制方法以及应用技巧进行系统性的复习和总结。
通过复习期末复习题，我们可以巩固所学知识，提高解题能力，为期末考试做好充分的准备。
希望本文对化工制图测绘的期末复习有所帮助。
CAD复习 化工制图 复习题有答案
可加绘
剖视图
。
P138、141
4、设备平面布置图的定位尺寸 以 建筑物、构筑物的轴线或管架、管廊的柱中心线 为基准进行标注，其剖面图上的标高基准 P148 为 厂房首层室内地面 。
5、分区索引图在设备布置图的基础上进行绘制， 一般以定位轴线或生产车间（工段）为分区， 加画分区界线，标注界线的坐标和分区的编号， 坐标号“BJ 86000E”的含义是：
——公称压力为PN4.0MPa，公称直径为DN500，A型盖轴耳、凹面密封， Ⅳ类材料，，吊盖垂直带颈对焊法兰标准高度人孔 。
pg190
液面计的标注
［例1］公称压力为2.5 MPa、碳钢材料（I）、保温型（W）、排污口 配阀门（V）、突面法兰连接（按HGJ 50标准）（A）、透光式
（T），公称长度L=1450 mm的玻璃板液面计，标记为
mm
5．冷凝器H102位于
平面，其标高
“18.00”是以 中心轴线 为基准标注的。
6．精馏塔T101上法兰面的标高为
mm，基座标高为
mm
读图
1．本装配图采用了 5 个基本视图，其中主 视图采用的是全剖视 的表达方法，左视图采 用的是半剖视的表达方法。
2．图上零件编号共有 43 有 6 个。
2．定位轴线的编号方法为：横向从左至右采 用 阿拉伯数字 编号，纵向从下往上采 用 大写拉丁字母 编号。
3．由图可知，该车间有 8 台设备，其中设 备 精馏塔 穿越了位轴线B 的距离为 4300mm，距定位轴线②的距 离为 1500 mm，其底盘标高为
由于长宽比过大， 采用了 画法来缩短图示尺寸。
代号 钢管壁厚 材料牌号 0MPa，公称直径为DN500，A型盖轴耳、凹面密封， Ⅳ类材料，，吊盖垂直带颈对焊法兰标准高度人孔 。
化工制图考试题库及答案
化工制图考试题库及答案一、单项选择题1. 化工制图的基本原则是什么？A. 清晰、准确、规范B. 简单、快速、美观C. 复杂、详细、规范D. 清晰、快速、规范答案：A2. 化工制图中，尺寸标注应遵循什么原则？A. 尺寸线应与被标注的线段平行B. 尺寸线应与被标注的线段垂直C. 尺寸线应与被标注的线段成45度角D. 尺寸线应与被标注的线段成60度角答案：B3. 在化工制图中，比例尺的作用是什么？A. 表示实际尺寸与图纸尺寸的关系B. 表示图纸尺寸与实际尺寸的比例C. 表示图纸尺寸与实际尺寸的差值D. 表示图纸尺寸与实际尺寸的比值答案：A4. 化工制图中，剖面图的主要作用是什么？A. 表示物体的内部结构B. 表示物体的外部形状C. 表示物体的尺寸大小D. 表示物体的材质特性答案：A5. 化工制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维图形，透视图是三维图形B. 轴测图是三维图形，透视图是二维图形C. 轴测图可以表示物体的内部结构，透视图不能D. 轴测图不能表示物体的内部结构，透视图可以答案：D二、多项选择题1. 化工制图中，以下哪些元素是必须标注的？A. 尺寸B. 公差C. 材料D. 表面粗糙度答案：ABCD2. 在化工制图中，以下哪些是正确的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：ABC3. 化工制图中，以下哪些是正确的视图表示方法？A. 主视图B. 俯视图C. 左视图D. 右视图答案：ABC4. 在化工制图中，以下哪些是正确的尺寸标注方法？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 直径尺寸答案：ABCD5. 化工制图中，以下哪些是正确的剖面图表示方法？A. 全剖面图B. 半剖面图C. 局部剖面图D. 阶梯剖面图答案：ABCD三、判断题1. 化工制图中，所有的尺寸线都应与被标注的线段垂直。
（对/错）答案：错2. 化工制图中，剖面图可以表示物体的内部结构。
（对/错）答案：对3. 化工制图中，比例尺是用来表示图纸尺寸与实际尺寸的比例。
《化工制图》复习
《化工制图》复习2009.12一、填空题第七章7－3 2.综合复习填空(P109)(1)化工设备图用于指导设备的_______、_______、_______、_______、及使用和维修等。
(2)化工设备图的内容除视图、尺寸、零部件编号及明细栏、标题栏外，还包括，_______________、_______、和技术要求。
(3)常见化工设备的类型有_______、_______、_______、_______、等。
(4)化工设备广泛采用标准化零部件，常见的标准化零部件有(写出四种以上) _____________________________________________________________________ _____________________________(5)化工设备主体形状多为_______形，制造工艺上大量采用_______、设备上有较多的_________________用以安装零部件和连接管路。
(6)化工设备图通常采用____个基本视图；立式设备采用_______和_______；卧式设备采用______________和______________。
(7)化工设备图常采用_______画法，将设备周向分布接管、孔口或其他结构，分别旋转到与主视图所在投影面平行的位置画出。
j(8)管口方位图一般仅画出______________、用_______线表示管口位置，用_______线示意性地画出设备管口。
(9)焊接接头通常包括_______、_______、_______、_______等四种基本形式。
(10)化工设备图上通常标注_______、_______、_______、_______及其他重要尺寸。
2．看懂管板的零件图，回答下面的问题。
(P95）(1)该零件图包括_______个基本视图；另外四个图形均是比例为__________的_________图，它们比基本视图放大了________倍。
总复习-化工制图总复习
(2)该工序涉及哪几类化工设备？各类化工设备的代 号分别是什么？
(3)该流程图中出现了哪些管件、阀门和仪表？
(4)该流程中除了主要工艺液体外，还用到了哪些物 料，产生了哪些物料？
设备布置图
视图表达 标注 绘制 阅读
7-5 读氯乙烯工段设备布置图并回答问题
?形体的三维构形与工程图表达方法?工艺流程图?设备布置图?管道布置图?化工设备图?化工设备常用零部件及结构选用?化工设备图的阅读形体三维构形与工程图表达方法?制图的基本知识和技能?投影的基本知识?点直线平面的投影?立体的投影?组合体?轴测图?机件的图样表达方法1简单形体的形成
化工制图
主讲人：
形体的三维构形与工程图表达方法 工艺流程图 设备布置图 管道布置图 化工设备图 化工设备常用零部件及结构选用 化工设备图的阅读
3、典型化工设备形状及结构分析；
4、物体的表达方法：投影(中心投影法与平行 正投影法)、三面投影体系与基本视图的形成、 三视图及三面投影定律。
制图的基本知识和技能
5、图线、图纸图幅、图框格式、标题栏、字 体、比例等；
6、六面基本视图及其间的投影关系和各视图 的作用；
7、向视图、斜视图、局部视图的定义、画法 及标注；
正垂面 侧垂面 铅垂面
正平面 侧平面 水平面
与三个投影面都倾斜 一般位置平面
练习：
（ ）2、平面的W投影反映平面图形的实形， 该
平面为（ ）。 A、水平面 B、侧垂面 C、正垂面 D、侧平面
左视图从尺寸来说，是反映物体的____；从方位来说， 是反映物体各部分的____位置关系。 A.长和高/ 上下和左右 B.长和宽/ 左右和前后 C.长和高/ 左右和前后 D.高和宽/ 上下和前后
化工制图考试题及答案
化工制图考试题及答案一、单项选择题（每题2分，共20分）1. 在化工制图中，用来表示管道内流体流动方向的线是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 化工制图中，用于表示设备内部结构的视图是：A. 俯视图B. 侧视图C. 剖视图D. 轴测图答案：C3. 化工制图中，表示管道连接的符号是：A. 圆圈B. 矩形C. 三角形D. 菱形答案：A4. 在化工制图中，用于表示阀门的符号是：A. 圆形B. 矩形C. 椭圆形D. 菱形答案：D5. 化工制图中，用于表示泵的符号是：A. 圆形B. 矩形C. 椭圆形D. 菱形答案：C6. 化工制图中，用于表示换热器的符号是：A. 圆形B. 矩形C. 椭圆形D. 菱形答案：B7. 在化工制图中，表示管道直径的标注方法是：A. DNB. ΦC. DD. d答案：A8. 化工制图中，表示管道壁厚的标注方法是：A. DNB. ΦC. SD. d答案：C9. 在化工制图中，表示法兰连接的符号是：A. 圆圈B. 矩形C. 三角形D. 菱形答案：B10. 化工制图中，用于表示过滤器的符号是：A. 圆形B. 矩形C. 椭圆形D. 菱形答案：A二、多项选择题（每题3分，共15分）11. 化工制图中，以下哪些元素是管道布置图中必须包含的：A. 管道编号B. 管道直径C. 管道材料D. 管道颜色答案：A, B, C12. 在化工制图中，以下哪些视图是常见的：A. 主视图B. 左视图C. 俯视图D. 右视图答案：A, B, C13. 化工制图中，以下哪些符号用于表示不同类型的阀门：A. 闸阀B. 球阀C. 蝶阀D. 止回阀答案：A, B, C, D14. 在化工制图中，以下哪些标注是用于表示管道特性的：A. 压力B. 温度C. 流量D. 材料答案：A, B, C, D15. 化工制图中，以下哪些是设备图的组成部分：A. 设备编号B. 设备名称C. 设备尺寸D. 设备材质答案：A, B, C, D三、判断题（每题2分，共20分）16. 在化工制图中，所有的尺寸线都应该从图形的外部引出。
化工制图考试题及答案
化工制图考试题及答案一、单项选择题（每题2分，共20分）1. 化工制图中，表示管道直径的符号是（）。
A. DNB. ODC. IDD. PN答案：A2. 在化工制图中，表示管道长度的单位通常是（）。
A. 米（m）B. 厘米（cm）C. 毫米（mm）D. 英寸（in）答案：A3. 化工制图中，表示管道压力等级的符号是（）。
A. DNB. ODC. PND. ID答案：C4. 化工制图中，表示管道材质的常用符号是（）。
A. DNB. ODC. PND. S答案：D5. 在化工制图中，表示管道连接方式的符号是（）。
B. ODC. PND. F答案：D6. 化工制图中，表示阀门开启状态的符号是（）。
A. OB. XC. VD. √答案：A7. 在化工制图中，表示管道水平方向的符号是（）。
A. HB. VD. P答案：A8. 化工制图中，表示管道垂直方向的符号是（）。
A. HB. VC. LD. P答案：B9. 在化工制图中，表示管道倾斜方向的符号是（）。
A. HB. VC. LD. S答案：C10. 化工制图中，表示管道交叉的符号是（）。
A. HB. VC. XD. S答案：C二、多项选择题（每题3分，共15分）11. 化工制图中，以下哪些符号表示管道的连接方式？（）。
A. DNB. ODC. PND. F答案：D12. 在化工制图中，以下哪些符号表示管道的压力等级？（）。
A. DNB. ODC. PND. ID答案：C13. 化工制图中，以下哪些符号表示管道的材质？（）。
A. DNB. ODC. PND. S答案：D14. 在化工制图中，以下哪些符号表示管道的方向？（）。
A. HB. VC. LD. P答案：A, B, C15. 化工制图中，以下哪些符号表示管道的尺寸？（）。
A. DNB. ODC. IDD. PN答案：A, B, C三、判断题（每题2分，共20分）16. 化工制图中，管道的直径通常用DN表示。
化工制图复习提要
第三章 工艺流程图
（图纸阅读）
1、阅读教材附图3
H
序号 名称 乙苯 对二甲苯 间二甲苯 邻二甲苯 合 计
G kg/h 191 191 424 254 1060 W /% 18 18 40 24 100
F
E
D
序号
C
名称 乙苯 对二甲苯 间二甲苯 邻二甲苯 合 计
B kg/h 173.5 1.0 2.0 0 176.5 W /% 98.3 0.57 1.13 0 100
化工制图复习提要
试题类型及分值
一、填空题
20个小题，30个空，每空1分，共计30分。
二、选择题
10个小题，每小题2分，共计20分。
三、简答题
4个小题，每小题5分，共计20分。
四、图纸阅读题
围绕一张图纸，回答一系列问题，共计30分。
第一章 化工制图概述
1、化工工程图纸的类型
2、化工工艺图纸的类型
3、图纸的幅面尺寸
序号 名称 乙苯 对二甲苯 间二甲苯 邻二甲苯 合 计
A kg/h 17.5 190 422 254 883.5 W /% 2.0 21.5 47.8 28.7 100 5 6
1 2
资料号 制 图 日 期
3 4
T0101 二甲苯塔 (浮阀塔) 1600× 52600 N =120
T0102 邻苯塔 (浮阀塔) 1600× 52600 N =120
6、设备布置图的标注，如建构筑物的标注、设备的标注(定位 尺寸、标高、位号) 7、设备布置图的安装方位标(绘制方法、位置) 8、本章的复习及思考题
第四章 设备布置图
（图纸阅读）
1、阅读教材附图7
H G F E D C B A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工制图考试复习内容
1、国标关于《机械制图》的基本规定，涉及到文字、比例、图线、尺寸标注等内容
2、点、线、面的投影规律，点、线、面与投影面相对位置的判断以及三视图的作图方法。
3、基本几何体（棱柱体、棱锥体、圆柱、圆锥、球体）的三视图，以及基本几何体表面求
点、线的作图方法。
基本几何体与平面截交的截交线的求解方法，
4、立体表面相交的交线的求解方法，重点是两曲面体轴线垂直时相贯线的求解方法。
5、组合体三视图的作图方法和步骤（重点），组合体三视图的尺寸标注。
6、机件常用的表达方法（基本视图、向视图、局部视图、斜视图、各种剖视图以及断面图），
有关概念、作图方法及其标注。
重点：剖视图（半剖、阶梯剖、旋转剖、复合剖）的作图方法及其标注。
7、标准件和常用件，重点掌握螺纹及其紧固件的画法、标记方法，各种螺纹的代号。
另外
了解销、键、滚动轴承、齿轮、弹簧的作用、图示方法以及应用。
8、不同类型零件图的图示方法，各种尺寸标注的方法和有标注符号的意义，表面粗糙度的
标注方法和各种符号的含义，涉及到尺寸公差的一些基本概念以及有关符号的意义，了解形位公差及零件上的常见的一些工艺结构。
9、掌握机械装配图和化工设备图的主要内容及其区别（涉及到图示基本方法、尺寸标注、
技术要求等），机械装配图和化工设备图的规定画法和一些特殊画法，了解常见的一些装配合理结构，化工设备的特点以及通用标准零部件的作用、标记方法、连接方式等，学会从装配图中拆画零件图。
提示：考试时请各位同学自带钢笔和绘图工具（圆规、三角板、铅笔、橡皮），答疑时间：
5月26日、27日，一楼111室，考试时间：5月28日下午4:00~6：00，地点H201。
请大家相互转告。
