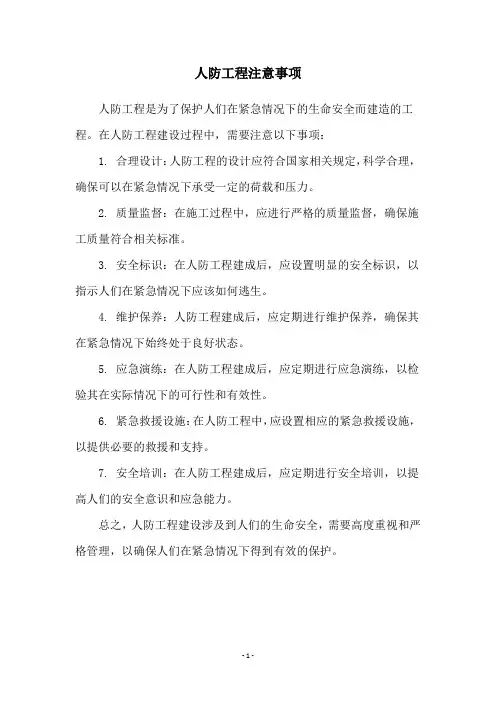

人防设计注意事项

经人防办审批通过的方案图,设计单位在后期的施工图设计中不得变更以下内容:工程面积、抗力、类别、用途、出入口及风井的临战封堵方式、出入口位置、防倒塌棚架等。

施工图上的面积不得小于方案图的面积。若有违反,后期施工图审核将不予通过。

工程的类别:人员掩蔽所。

坡地、台地等应注意,人防顶板不得高出室外地面。

防空地下室建筑面积,是指由防空地下室外墙、临空墙、防护密闭门(防爆波活门)门框墙、临战封堵墙、防护单元隔墙等形成的封闭空间面积。平时风井、楼梯间、电梯井、配电间、消防水池等不计入人防面积。

掩蔽面积:一、二等人员和专业队队员掩蔽工程,掩蔽人员数量应根据《人民防空地下室设计规范》表3.2.1-2的“面积标准”确定,不允许随意降低掩蔽人员数量。可以按此经验校核:人员掩蔽单元当建筑面积大于1500m2时,掩蔽面积按不小于建筑面积的75%计;建筑面积大于1000m2且小于1500m2时,掩蔽面积按不小于建筑面积的70%计;建筑面积小于1000m2时,掩蔽面积按不小于建筑面积的65%计。

与人防无关的设备用房(如:水泵房、冷冻机房、消防水池、发电机房、高低压配电房等)不得设置在防护区内。

战时进排风设计:1、上下两层为同一防护单元时,上下层应分别设置进、排风系统,即进风、排风房间和设备都保留(因为要满足全工程超压的要求,若上下共共用一套系统,风量、风压分配无法确定,无法保证每层每个人员掩蔽处都能得到新风,都能及时排气换气);2、战时进排风竖井应满足防倒塌要求,条件限制时,面积较小(小于1000㎡)的工程在条件受限,不能设置进风竖井时,可从楼梯间进风。考虑排风空气质量较差,人防排风应设置排风竖井,

除尘室设置:除尘块风量按800-1200m³/h计算,超过四块需要设除尘室。除尘块不得在扩散室后墙上安装,即除尘块不能反向受力。

平时通风口临战封堵应参照07FJ01-P75设计,采用人防门封堵,不用构件封堵。

出入口及战时进排风竖井防倒塌问题:除下述两种情况外,都要设置防倒塌棚架:1、在倒塌范围以外(混凝土结构5米外);

2、无开孔的剪力墙结构(不考虑填充墙掉落),指地面二层及以上各层。

疏散宽度要求:上下两层或者多层设置为同一个防护单元时,各层疏散宽度应满足本层的掩蔽人数要求,同时上面一层出地面的总宽度应和该防护单元总掩蔽人数相协调。上下两层或多层设为不同防护单元时,要求各层疏散宽度应满足本层的掩蔽人数要求,同时上面一层出地面的总宽度应和几个防护单元总掩蔽人数相协调。

临战封堵要求:

1、平时出入口临战封堵一般用07FJ02 P113/114/115,不用116-119页。

2、竖井封堵采用两樘人防门封堵参照07FJ01-P75设计,防护单元间单元连通口采用

07FJ02-P123或者双向受力门(RFJ01-2008 P36)。

电站设置:一期超过5000㎡或者几期累计超过5000㎡必须设柴油电站。

1、移动电站容量不得大于120kw,若超过120kw可以设置两个移动电站或者一个固定

电站。多层人防工程的柴油电站应设置在底层。

2、移动电站宜与人员掩蔽所相连。若与物资库相连,则需在电站内增加①滤毒室,

②与物资库间相连接的防毒通道。3、电站容量按总人防面积的10-40瓦/㎡估算。120kw

电站西安的进风量24000m³/h左右,进风、排风防爆波活门选取两樘BMH14500或者一樘HK1000,用RFJ01-2008的HK1000时,扩散室体积须大于16m³。

3、电站应设有与室外直接相通的设备出入口,可以是直接和非防护区车库相连的,借助汽车坡道进出设备,也可以紧贴电站设置设备吊装口,参考07FJ05。
