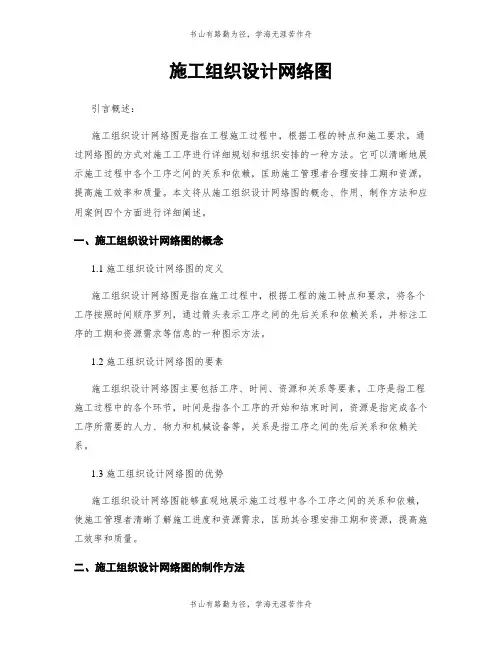

施工组织设计网络图引言概述:施工组织设计网络图是指在工程施工过程中,根据工程的特点和施工要求,通过网络图的方式对施工工序进行详细规划和组织安排的一种方法。

它可以清晰地展示施工过程中各个工序之间的关系和依赖,匡助施工管理者合理安排工期和资源,提高施工效率和质量。

本文将从施工组织设计网络图的概念、作用、制作方法和应用案例四个方面进行详细阐述。

一、施工组织设计网络图的概念1.1 施工组织设计网络图的定义施工组织设计网络图是指在施工过程中,根据工程的施工特点和要求,将各个工序按照时间顺序罗列,通过箭头表示工序之间的先后关系和依赖关系,并标注工序的工期和资源需求等信息的一种图示方法。

1.2 施工组织设计网络图的要素施工组织设计网络图主要包括工序、时间、资源和关系等要素。

工序是指工程施工过程中的各个环节,时间是指各个工序的开始和结束时间,资源是指完成各个工序所需要的人力、物力和机械设备等,关系是指工序之间的先后关系和依赖关系。

1.3 施工组织设计网络图的优势施工组织设计网络图能够直观地展示施工过程中各个工序之间的关系和依赖,使施工管理者清晰了解施工进度和资源需求,匡助其合理安排工期和资源,提高施工效率和质量。

二、施工组织设计网络图的制作方法2.1 采集工程信息制作施工组织设计网络图的第一步是采集工程的相关信息,包括工程的施工要求、工序的先后关系和依赖关系、工期和资源需求等。

2.2 绘制网络图根据采集到的工程信息,使用专业的绘图软件或者手绘的方式绘制施工组织设计网络图。

在绘制过程中,需要根据工序的先后关系和依赖关系,使用箭头表示工序之间的关系,并标注工序的工期和资源需求等信息。

2.3 优化和调整网络图绘制完成后,需要对网络图进行优化和调整。

通过对网络图进行分析和评估,找出施工过程中可能存在的问题和瓶颈,并进行优化和调整,以确保施工过程的顺利进行。

三、施工组织设计网络图的应用案例3.1 建造工程的施工组织设计网络图在建造工程中,施工组织设计网络图可以匡助施工管理者合理安排各个工序的工期和资源,确保工程按时完成,并提高施工效率和质量。

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:施工组织设计是建筑工程管理中的重要环节,它直接影响到工程的进度、质量和成本。

横道图和网络图是施工组织设计中常用的工具,能够帮助项目管理者合理安排施工任务,优化资源配置,提高施工效率。

本文将详细介绍施工组织设计中的横道图和网络图。

一、横道图1.1 横道图的概念横道图是一种以时间为横轴、工程活动为纵轴的图表,用于展示工程活动的先后顺序、持续时间和交叉关系。

通过横道图,施工管理者可以清晰地了解工程活动的执行顺序,合理安排施工进度。

1.2 横道图的制作步骤制作横道图的步骤包括确定工程活动、估算活动持续时间、确定活动关系、绘制横道图。

在确定工程活动时,需要考虑活动的先后关系和依赖关系;在估算活动持续时间时,要综合考虑资源、技术和环境等因素;在确定活动关系时,要分清楚活动的逻辑关系,如先后、并行、依赖等;最后,根据以上步骤绘制横道图,清晰展示工程活动的执行顺序和持续时间。

1.3 横道图的优势横道图能够直观展示工程活动的关系和时间,帮助管理者合理安排施工进度;同时,横道图还能够及时发现工程活动的瓶颈和冲突,有利于及时调整施工计划,保证工程顺利进行;此外,横道图还可以帮助管理者预测工程进度和成本,提前做好准备。

二、网络图2.1 网络图的概念网络图是一种以节点和弧线表示工程活动及其关系的图表,用于展示工程活动的逻辑关系和时间顺序。

通过网络图,施工管理者可以清晰地了解工程活动的先后顺序和依赖关系,帮助合理安排施工进度。

2.2 网络图的制作方法制作网络图的方法包括确定活动、绘制网络图、确定关键路径。

在确定活动时,需要考虑活动的前后关系和依赖关系;在绘制网络图时,要根据活动的先后关系和持续时间绘制节点和弧线;最后,根据网络图确定关键路径,即影响工程总工期的关键活动序列,有助于管理者重点关注和管理。

2.3 网络图的优势网络图能够清晰展示工程活动的逻辑关系和时间顺序,帮助管理者合理安排施工进度;同时,网络图还能够帮助管理者快速识别关键路径,有利于及时调整施工计划,保证工程按时完工;此外,网络图还能够帮助管理者优化资源配置,提高施工效率。

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:在工程施工过程中,施工组织设计是至关重要的一环,它直接影响到施工进度、质量和安全。

而横道图和网络图是施工组织设计中常用的工具,能够帮助施工单位合理安排施工任务、资源和人力,提高施工效率和管理水平。

本文将详细介绍施工组织设计中的横道图和网络图的概念、作用及应用。

一、横道图1.1 概念:横道图是一种以时间为横轴、工作内容为纵轴的图表,用于展示施工任务的先后顺序和耗时情况。

1.2 作用:横道图能够直观地展示施工任务的时间关系,帮助施工单位合理安排施工顺序和时间,避免工期冲突和延误。

1.3 应用:横道图常用于大型工程项目的施工组织设计中,可以通过软件工具绘制,如Microsoft Project、Primavera等。

二、网络图2.1 概念:网络图是一种以节点和箭头表示工作活动及其先后关系的图表,用于展示施工任务的逻辑顺序和依赖关系。

2.2 作用:网络图能够清晰地展示施工任务之间的逻辑关系,帮助施工单位合理安排施工顺序和资源分配,提高施工效率。

2.3 应用:网络图常用于复杂工程项目的施工组织设计中,可以通过软件工具绘制,如Pert Chart、CPM等。

三、横道图与网络图的区别3.1 级别不同:横道图是一种宏观的计划工具,主要用于展示工作任务的时间顺序;而网络图是一种微观的计划工具,主要用于展示工作任务之间的逻辑关系。

3.2 显示方式不同:横道图是以时间轴为基础,通过横向展示工作任务的时间关系;而网络图是以节点和箭头为基础,通过连接不同节点展示工作任务的逻辑关系。

3.3 应用范围不同:横道图适用于简单的施工项目,能够直观展示工作任务的时间关系;而网络图适用于复杂的施工项目,能够清晰展示工作任务之间的依赖关系。

四、横道图与网络图的结合应用4.1 综合分析:横道图和网络图可以结合使用,帮助施工单位全面分析施工任务的时间关系和逻辑关系,从而制定合理的施工计划。

4.2 优化方案:通过横道图和网络图的结合应用,施工单位可以及时发现和解决施工中的问题,优化施工方案,提高施工效率。

施工组织设计网络图

施工组织设计网络图

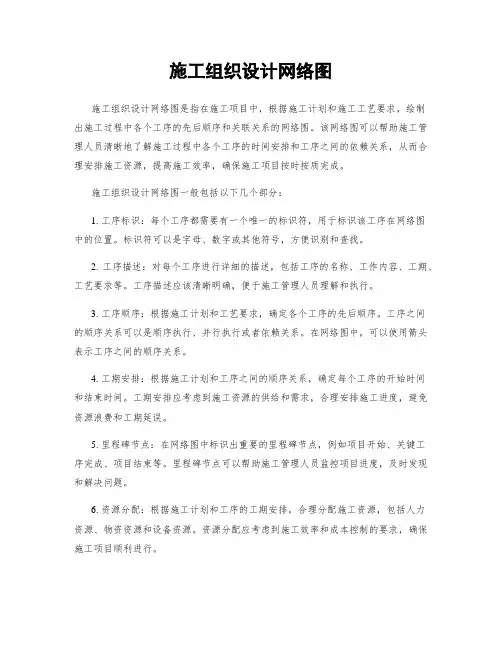

施工组织设计网络图施工组织设计网络图是指在施工项目中,根据施工计划和施工工艺要求,绘制出施工过程中各个工序的先后顺序和关联关系的网络图。

该网络图可以帮助施工管理人员清晰地了解施工过程中各个工序的时间安排和工序之间的依赖关系,从而合理安排施工资源,提高施工效率,确保施工项目按时按质完成。

施工组织设计网络图一般包括以下几个部分:1. 工序标识:每个工序都需要有一个唯一的标识符,用于标识该工序在网络图中的位置。

标识符可以是字母、数字或其他符号,方便识别和查找。

2. 工序描述:对每个工序进行详细的描述,包括工序的名称、工作内容、工期、工艺要求等。

工序描述应该清晰明确,便于施工管理人员理解和执行。

3. 工序顺序:根据施工计划和工艺要求,确定各个工序的先后顺序。

工序之间的顺序关系可以是顺序执行、并行执行或者依赖关系。

在网络图中,可以使用箭头表示工序之间的顺序关系。

4. 工期安排:根据施工计划和工序之间的顺序关系,确定每个工序的开始时间和结束时间。

工期安排应考虑到施工资源的供给和需求,合理安排施工进度,避免资源浪费和工期延误。

5. 里程碑节点:在网络图中标识出重要的里程碑节点,例如项目开始、关键工序完成、项目结束等。

里程碑节点可以帮助施工管理人员监控项目进度,及时发现和解决问题。

6. 资源分配:根据施工计划和工序的工期安排,合理分配施工资源,包括人力资源、物资资源和设备资源。

资源分配应考虑到施工效率和成本控制的要求,确保施工项目顺利进行。

7. 风险评估:对施工过程中可能出现的风险进行评估和分析,制定相应的应对措施。

风险评估可以帮助施工管理人员及时预防和应对风险,保证施工项目的安全和顺利进行。

施工组织设计网络图的编制需要施工管理人员具备一定的专业知识和经验。

在编制过程中,应充分考虑施工项目的实际情况和特点,合理安排工序和资源,确保施工项目的顺利进行。

同时,网络图应根据实际情况进行动态调整和更新,及时反映施工项目的最新进展和变化。

施工组织设计网络图 (2)

施工组织设计网络图 (2)

施工组织设计网络图施工组织设计网络图是在工程施工过程中非常重要的一项工作。

它是根据施工方案、施工图纸等资料,对施工过程进行全面规划和组织的一份图纸。

施工组织设计网络图能够清晰地展示施工过程中各个工序的先后顺序、工序之间的依赖关系以及施工资源的分配情况,从而为施工管理提供了重要的参考依据。

一、施工组织设计网络图的编制原则1. 合理性原则:施工组织设计网络图的编制应符合工程施工的实际情况,具有可操作性和可实施性。

2. 先进性原则:施工组织设计网络图应采用先进的施工管理方法和技术,以提高施工效率和质量。

3. 经济性原则:施工组织设计网络图应合理安排施工资源,以达到经济、高效的施工目标。

二、施工组织设计网络图的内容1. 工序分解:将整个施工过程分解为若干个工序,并确定每一个工序的起止时间和工期。

2. 工序依赖关系:确定各个工序之间的依赖关系,包括紧前关系和紧后关系。

3. 资源分配:根据施工资源的可用性和施工进度要求,合理分配人力、物力、机械设备等资源。

4. 施工进度计划:根据工序分解和资源分配,编制施工进度计划,明确每一个工序的开始时间和完成时间。

5. 施工质量控制:确定施工过程中的质量控制要点和措施,确保施工质量符合要求。

三、施工组织设计网络图的编制步骤1. 采集资料:采集施工方案、施工图纸、技术规范等相关资料。

2. 工序分解:根据施工方案和施工图纸,将施工过程分解为若干个工序,并确定每一个工序的起止时间和工期。

3. 确定依赖关系:根据工序之间的依赖关系,确定各个工序的紧前工序和紧后工序。

4. 资源分配:根据施工资源的可用性和施工进度要求,合理分配人力、物力、机械设备等资源。

5. 编制网络图:根据工序分解、依赖关系和资源分配,编制施工组织设计网络图。

6. 优化调整:根据实际情况,对施工组织设计网络图进行优化调整,以达到更好的施工效果。

7. 施工进度计划:根据施工组织设计网络图,编制施工进度计划,明确每一个工序的开始时间和完成时间。

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:在施工过程中,为了保证工程的顺利进行,施工组织设计横道图和网络图成为了必不可少的工具。

施工组织设计横道图是一种以时间为轴线,将施工过程中的各项工作按照时间顺序排列的图表,用于展示施工工序的先后关系和时间安排。

而网络图则是通过节点和箭头表示工作活动及其顺序关系,用于分析和优化施工过程。

本文将详细阐述施工组织设计横道图和网络图的概念、作用以及应用。

一、施工组织设计横道图的作用1.1 时间安排:施工组织设计横道图可以清晰地展示各项工作的时间关系,帮助施工人员合理安排施工进度,避免工期延误。

1.2 资源调配:通过横道图,可以明确各项工作所需的人力、物力和财力资源,有助于合理调配资源,提高施工效率。

1.3 风险管理:横道图可以帮助施工人员识别和评估施工过程中的风险点,及时采取措施进行风险管理,降低工程风险。

二、施工组织设计横道图的制作步骤2.1 确定工作内容:首先需要明确工程的施工内容,将工作分解为不同的工序和活动。

2.2 确定工序先后关系:根据施工工序之间的依赖关系,确定各项工作的先后顺序。

2.3 确定工作时间:根据工序的工期和工作量,确定每个工作所需的时间,并将其绘制在横道图上。

三、网络图的作用3.1 工期计划:网络图可以清晰地展示工作活动的先后关系和工期,帮助施工人员编制合理的工期计划。

3.2 优化资源分配:通过网络图,可以分析工作活动之间的依赖关系,合理安排资源的使用,避免资源浪费和冲突。

3.3 风险识别:网络图可以帮助施工人员识别关键路径和风险点,及时采取措施进行风险管理,保证工程的顺利进行。

四、网络图的制作步骤4.1 确定工作活动:将工程的施工内容分解为不同的工作活动,确定每个活动的名称和工期。

4.2 确定活动先后关系:根据工作活动之间的依赖关系,确定各项活动的先后顺序。

4.3 绘制网络图:根据活动的先后关系,使用节点和箭头表示工作活动,并标注工期和关键路径。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图引言概述:施工组织设计网络图是指在工程施工过程中,通过绘制网络图的方式,对施工组织设计进行规划和安排。

网络图是一种图形化的工具,可以清晰地展示施工工序、工期、资源分配等关键信息,帮助施工管理人员合理安排施工流程,提高施工效率和质量。

本文将从五个大点入手,详细阐述施工组织设计网络图的重要性和实施方法。

正文内容:1. 施工组织设计网络图的重要性1.1 提高施工效率网络图能够清晰地展示施工工序和工期,帮助施工管理人员合理安排施工流程,避免工序之间的冲突和重复,从而提高施工效率。

1.2 优化资源分配通过网络图,可以明确每个工序所需的资源和人力,合理分配资源,避免资源浪费和短缺,提高资源利用率。

1.3 管理风险网络图可以帮助施工管理人员预测和解决可能出现的问题,及时调整施工计划,降低施工风险,保证施工进度和质量。

1.4 提升项目管理能力通过网络图,施工管理人员可以更好地了解整个施工过程,从而提升项目管理能力,更好地协调各方资源,确保工程顺利进行。

2. 施工组织设计网络图的实施方法2.1 确定施工工序首先,需要明确工程的施工工序,将整个施工过程划分为不同的工序,确保每个工序的顺序和依赖关系。

2.2 确定工期和工期限制根据工序之间的依赖关系,确定每个工序的工期和工期限制,确保施工计划的合理性和可行性。

2.3 绘制网络图根据确定的工序和工期,使用网络图软件或手绘方式,绘制施工组织设计网络图,清晰地展示每个工序的开始时间、结束时间和依赖关系。

2.4 优化网络图对绘制好的网络图进行优化,考虑资源分配和风险管理等因素,调整工序的顺序和时间,以达到最佳的施工效果。

2.5 定期更新和调整在施工过程中,根据实际情况定期更新和调整网络图,确保施工计划的准确性和灵活性。

总结:施工组织设计网络图在工程施工中起到了重要的作用。

通过网络图,可以提高施工效率,优化资源分配,管理风险,提升项目管理能力。

在实施网络图时,需要确定施工工序、工期和工期限制,绘制和优化网络图,并定期更新和调整。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图施工组织设计网络图是一项重要的工程管理任务,它涉及到施工项目的规划和组织,以确保项目能够顺利进行并按时完成。

下面将详细介绍施工组织设计网络图的标准格式和相关内容。

一、施工组织设计网络图的标准格式施工组织设计网络图通常采用PERT/CPM网络图的形式,它由节点和箭头组成,用于表示工程活动之间的依赖关系和工期安排。

以下是施工组织设计网络图的标准格式:1. 节点表示:每个节点代表一个工程活动,通常用字母或数字进行标识。

节点上方标注活动名称,下方标注活动所需时间。

2. 箭头表示:箭头表示工程活动之间的依赖关系,箭头的方向表示活动的先后顺序。

箭头上方标注活动所需时间。

3. 关键路径标识:通过计算每个活动的最早开始时间、最早完成时间、最晚开始时间和最晚完成时间,确定关键路径并进行标识。

4. 里程碑节点:在网络图中标识重要的里程碑节点,如项目开始和结束节点。

二、施工组织设计网络图的内容施工组织设计网络图的内容主要包括以下几个方面:1. 工程活动的识别和排序:根据施工项目的需求,识别出所有需要进行的工程活动,并按照其先后关系进行排序。

2. 工程活动的时间估算:对每个工程活动进行时间估算,包括活动的持续时间和资源需求。

3. 工程活动的依赖关系:确定每个工程活动之间的依赖关系,即哪些活动必须在其他活动完成之后才能开始。

4. 关键路径的确定:通过计算每个活动的最早开始时间、最早完成时间、最晚开始时间和最晚完成时间,确定关键路径,即项目完成所需的最短时间。

5. 里程碑节点的标识:标识出项目的重要里程碑节点,如项目开始和结束节点,以便在项目执行过程中进行跟踪和监控。

三、示例施工组织设计网络图下面是一个示例施工组织设计网络图,以展示标准格式和内容的应用:节点活动名称活动持续时间(天)A 土地准备 5B 基础施工 10C 结构施工 15D 电气安装 8E 室内装饰 12F 竣工验收 5箭头表示活动之间的依赖关系:A →B →C →D →E → F关键路径:A → B → C → D → E → F里程碑节点:项目开始(A节点)、项目结束(F节点)四、总结施工组织设计网络图是施工项目管理中的重要工具,它能够帮助项目团队合理安排工程活动、确定关键路径和重要里程碑节点,以确保项目能够按时完成。

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:施工组织设计是工程项目管理的重要环节,它通过制定合理的施工方案和组织计划,确保工程项目的顺利进行。

施工组织设计横道图和网络图是常用的工具,用于可视化施工过程和资源调度。

本文将从五个大点来详细阐述施工组织设计横道图和网络图的相关内容。

正文内容:1. 施工组织设计横道图1.1 概念和作用施工组织设计横道图是一种以时间为轴线,将工程项目的各个施工活动按顺序罗列的图表。

它能够清晰展示各个施工活动的时间关系和依赖关系,匡助项目管理者合理安排施工进度,提前预知潜在的风险和问题。

1.2 绘制方法绘制施工组织设计横道图需要明确工程项目的各个施工活动,并确定它们之间的先后关系。

然后,按照时间顺序将这些活动绘制在横道图上,并标注其持续时间和依赖关系。

最后,通过合理的布局和配色,使横道图更加清晰易读。

1.3 应用案例施工组织设计横道图在实际工程项目中有广泛的应用。

例如,在建造工程中,可以利用横道图合理安排各个施工工序的时间和资源,确保施工进度的顺利推进。

在道路施工中,可以通过横道图分析施工活动的依赖关系,避免资源冲突和工期延误。

2. 施工组织设计网络图2.1 概念和作用施工组织设计网络图是一种以活动为节点,以依赖关系为箭头的图表。

它能够直观地展示工程项目的活动之间的逻辑关系和时间关系,匡助项目管理者进行资源调度和进度控制。

2.2 绘制方法绘制施工组织设计网络图需要明确工程项目的各个活动,并确定它们之间的依赖关系。

然后,按照依赖关系将这些活动绘制在网络图上,并标注其持续时间。

最后,通过合理的布局和箭头的连接,使网络图更加清晰易懂。

2.3 应用案例施工组织设计网络图在实际工程项目中也有广泛的应用。

例如,在电力工程中,可以利用网络图合理安排各个施工活动的时间和资源,确保施工进度的顺利推进。

在水利工程中,可以通过网络图分析施工活动的逻辑关系,提前预知潜在的风险和问题。

3. 总结施工组织设计横道图和网络图是工程项目管理中常用的工具,它们能够直观地展示施工过程和资源调度。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图施工组织设计网络图是指在施工项目中,根据工程的具体要求和施工流程,通过绘制网络图来规划和安排施工活动的顺序和关系。

网络图是一种图形化的工具,用于显示不同施工活动之间的逻辑关系和依赖关系,以及施工活动的起始时间和完成时间。

通过施工组织设计网络图,可以有效地管理和控制施工进度,提高施工效率,确保项目按时完成。

施工组织设计网络图通常包括以下内容:1. 活动标识:每个施工活动都有一个唯一的标识符,用于标识该活动。

2. 活动名称:对每个施工活动进行清晰的描述,以便施工人员能够理解和执行。

3. 活动持续时间:确定每个施工活动的持续时间,以便能够计算出整个项目的总工期。

4. 先后关系:确定不同施工活动之间的先后关系,包括开始-开始(SS)、开始-完成(SF)、完成-开始(FS)和完成-完成(FF)等。

5. 里程碑:标识重要的里程碑事件,如项目开始日期、关键活动的完成日期等。

6. 关键路径:通过确定活动之间的依赖关系和持续时间,确定项目的关键路径。

关键路径是指在没有延误的情况下,项目能够按时完成的路径。

7. 资源分配:确定每个施工活动所需的资源,如人力、材料、设备等。

8. 进度控制:通过施工组织设计网络图,可以对施工进度进行有效的监控和控制,及时发现并解决进度延误的问题。

在绘制施工组织设计网络图时,可以使用专业的项目管理软件,如Microsoft Project、Primavera等。

这些软件提供了各种功能和工具,可以方便地绘制和管理网络图,并生成相应的报表和图表。

以下是一个示例的施工组织设计网络图:活动标识活动名称活动持续时间先后关系A 地基处理 5天 -B 桩基施工 7天 A完成C 土方开挖 10天 A完成D 混凝土浇筑 5天 B完成E 钢筋安装 3天 B完成F 砌体施工 7天 C完成G 安装门窗 4天 F完成H 涂料施工 5天 F完成I 安装管道 6天 C完成J 安装电气 4天 C完成K 竣工验收 2天 G、H、I、J完成在这个示例中,地基处理是第一个活动,没有前置活动,持续时间为5天。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图引言概述:施工组织设计网络图是指在施工项目中,通过图形化的方式展示施工组织的结构和流程,以便于项目各方了解施工进度和工作安排。

本文将详细介绍施工组织设计网络图的意义、构成要素、制作方法、应用场景以及优势。

一、施工组织设计网络图的意义1.1 项目管理:施工组织设计网络图可以帮助项目经理进行项目管理,明确各个工作阶段的任务和责任,确保施工进度的合理安排。

1.2 资源优化:通过施工组织设计网络图,可以合理规划和调配施工资源,避免资源浪费和冲突,提高施工效率。

1.3 风险控制:网络图可以帮助识别和评估施工过程中的风险,并制定相应的控制措施,减少施工风险。

二、施工组织设计网络图的构成要素2.1 工作分解结构(WBS):将施工项目划分为不同的工作包,明确每个工作包的任务和交付物,为后续的工作安排提供基础。

2.2 项目关系图(PERT):通过绘制项目关系图,展示各个工作包之间的依赖关系和工作流程,帮助项目团队了解项目的整体进度和关键路径。

2.3 资源分配图(RAM):根据工作分解结构,将不同的资源分配给相应的工作包,明确资源的使用情况和工作的负责人。

三、施工组织设计网络图的制作方法3.1 确定项目目标:首先需要明确项目的目标和要求,以便合理设计网络图的结构和内容。

3.2 收集项目信息:收集项目的相关信息,包括工作包、任务、资源、时间等,为绘制网络图提供依据。

3.3 绘制网络图:根据项目的要求和信息,使用专业的绘图工具绘制施工组织设计网络图,确保图形清晰、信息准确。

四、施工组织设计网络图的应用场景4.1 项目计划:施工组织设计网络图可以作为项目计划的重要依据,帮助项目团队了解项目的整体进度和工作安排。

4.2 项目沟通:通过网络图,项目团队可以清晰地了解各个工作包之间的依赖关系和工作流程,促进团队之间的沟通和协作。

4.3 风险管理:网络图可以帮助项目团队识别和评估项目中的风险,制定相应的控制措施,降低项目风险。

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:在施工项目中,施工组织设计横道图和网络图是两种常用的工具,用于规划和管理施工过程。

施工组织设计横道图是一种图形化的工具,用于展示施工过程中各个工序之间的关系和依赖关系。

网络图则是一种数学模型,用于计算和优化施工过程中的时间和资源分配。

本文将详细介绍施工组织设计横道图和网络图的概念、作用以及应用方法。

一、施工组织设计横道图1.1 工序关系的表示施工组织设计横道图通过箭头表示工序之间的关系,箭头的方向表示工序的先后顺序,箭头的长度表示工序的持续时间。

不同的工序之间可能存在不同的依赖关系,如紧前关系、紧后关系和并行关系等。

1.2 工序的时序安排施工组织设计横道图可以帮助施工管理人员确定工序的时序安排。

通过分析横道图中的工序关系,可以确定各个工序的开始时间和结束时间,进而制定出合理的施工计划。

同时,横道图还可以帮助施工管理人员识别出关键路径,即影响整个施工过程时间的关键工序,以便进行重点管理和控制。

1.3 信息的传递和沟通施工组织设计横道图可以作为信息传递和沟通的工具。

通过横道图,施工管理人员可以清晰地了解整个施工过程的工序安排和工序之间的关系,从而更好地进行协调和沟通。

此外,横道图还可以用于与相关方沟通,如业主、设计师和供应商等,以确保各方对施工过程的理解和认同。

二、网络图2.1 节点和活动的定义网络图由节点和活动组成。

节点表示施工过程中的重要时间点,如工序的开始时间和结束时间。

活动表示工序之间的关系和依赖关系,如紧前活动和紧后活动。

节点和活动在网络图中的连接关系形成了施工过程的逻辑路径。

2.2 时间和资源的计算网络图可以通过计算和优化来确定施工过程中的时间和资源分配。

通过计算每个活动的持续时间和依赖关系,可以得出整个施工过程的总时间。

同时,网络图还可以帮助施工管理人员确定资源的需求和分配,以确保施工过程的顺利进行。

2.3 进度和资源的控制网络图可以作为施工过程中进度和资源控制的依据。

施工组织设计网络图

施工组织设计网络图
1.TF≥FF≥0 2.某项工作的自由时差只属于工作本身,一旦工作
结束,自由时差自形消失,不会传递给后续工 作。 3 .某项工作的总时差可能是整条线路的时差,如果 前项工作使用了总时差,后续工作的时差会减 少甚至消失。
40
(三)关键工作和关键线路
1.关键工作:总时差等于零的工作。 2.关键线路:由关键工作组成的线路。
次关键线路:时间仅次于关键线路的线路。 非关键线路:除关键线路和次关键线路以外
的线路。
14
4.2.2 绘图规则
(“工程网络计划技术规程” 推荐性行业标准)
A、工作编号不能重复(i<j)。
图3-9
B、正确表达工作间的逻辑关系,合理添加虚工作。
图3-10
15
C、防止出现循环回路
图3-11
D、 同一项工作在一个网络图中不能表达2次以上
图3-20 (a)工艺关系图
23
(2)考虑各施工段之间的组织关系
平整场地 铺设管道 建筑施工 装饰绿化
1
1
1
1
1
2
3
5
平整场地 铺设管道 建筑施工 装饰绿化
2
2
2
2
4
6
8
平整场地 铺设管道
建筑施工 装饰绿化
3
3
3
3
7
9
10
11
图3-21 (b)逻辑分析图
24
((3) 逻辑关系的综合分析和修正
图3-22 (c) 施工生产网络图
图3-12
16
E、一个起始节点,一个终止节点
F、一箭两圈
图3-13
图3-14
17
G、竖向母线
图3-15

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:施工组织设计横道图和网络图是在工程施工过程中常用的两种图表,用于规划和组织施工活动。

本文将详细介绍施工组织设计横道图和网络图的概念、作用以及它们在施工管理中的应用。

一、施工组织设计横道图1.1 概念:施工组织设计横道图是一种以时间为基准的图表,用于展示工程项目各个施工阶段的活动和工序之间的关系。

1.2 作用:施工组织设计横道图可以帮助施工管理人员清晰地了解工程项目的施工流程,合理安排施工进度,提前识别可能存在的风险和问题。

1.3 应用:施工组织设计横道图常用于编制施工计划、分配资源、确定工期和工序,以及进行施工进度控制和协调。

二、网络图2.1 概念:网络图是一种以活动为节点、活动之间的逻辑关系为边的图表,用于展示工程项目各个活动之间的依赖关系和工期。

2.2 作用:网络图可以帮助施工管理人员识别出工程项目中的关键路径,确定项目的最早开始时间和最晚完成时间,以及进行资源分配和进度控制。

2.3 应用:网络图常用于制定施工计划、优化资源利用、确定项目的关键活动和关键路径,以及进行进度管理和风险评估。

三、施工组织设计横道图与网络图的区别3.1 概念区别:施工组织设计横道图侧重于展示工程项目的施工流程和工序之间的关系,而网络图侧重于展示工程项目各个活动之间的依赖关系和工期。

3.2 表示形式区别:施工组织设计横道图通常以时间轴为基准,以横道的形式展示活动和工序的关系;而网络图则以节点和边的形式表示活动之间的逻辑关系。

3.3 应用重点区别:施工组织设计横道图主要用于施工进度的安排和控制,而网络图则更加注重项目的关键活动和关键路径的确定。

四、施工组织设计横道图与网络图的协同应用4.1 制定施工计划:施工组织设计横道图和网络图可以相互补充,共同制定合理的施工计划,确保施工进度的合理安排和控制。

4.2 资源分配和调度:通过施工组织设计横道图和网络图,可以清晰地了解工程项目的资源需求和活动之间的依赖关系,从而合理分配和调度资源。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图施工组织设计网络图是建筑工程中的重要环节之一,它是施工组织设计的重要组成部分,用于展示工程施工过程中各个工序之间的关系和流程。

本文将详细介绍施工组织设计网络图的标准格式及其内容要求。

一、施工组织设计网络图的标准格式施工组织设计网络图通常采用PERT(Program Evaluation and Review Technique)网络图的形式进行展示。

PERT网络图是一种基于事件和活动的图形表示方法,能够清晰地展示各个工序之间的依赖关系和时间安排。

标准格式的施工组织设计网络图应包括以下要素:1. 工序节点:表示工程施工过程中的各个关键节点,通常以圆圈或方框的形式展示。

每个节点应标明节点编号和节点名称。

2. 活动箭线:表示工序之间的依赖关系和进行顺序。

箭线应从一个节点指向另一个节点,箭线上标明活动名称和所需时间。

3. 关键路径:标记出工程施工过程中的关键路径,即完成整个工程所需的最长时间路径。

关键路径上的活动不能延误,否则会影响整个工程的进度。

4. 里程碑节点:表示工程施工过程中的重要里程碑节点,通常以特殊的形状(如菱形)展示。

里程碑节点标明里程碑名称和预计完成时间。

5. 时间刻度:在网络图上标明时间刻度,以便清晰地展示各个工序的时间安排和进度。

二、施工组织设计网络图的内容要求施工组织设计网络图的内容应准确反映工程施工过程中各个工序的顺序、依赖关系和时间安排。

以下是施工组织设计网络图的内容要求:1. 工序的顺序和依赖关系:网络图应能清晰地展示工程施工过程中各个工序的顺序和依赖关系。

每个活动箭线上应标明活动名称和所需时间,以便施工人员能够准确理解工序之间的关系。

2. 重要里程碑节点:网络图应标明工程施工过程中的重要里程碑节点,如主体结构完工、设备安装完成等。

里程碑节点的预计完成时间应准确反映实际施工进度。

3. 关键路径的标识:网络图应清晰地标记出工程施工过程中的关键路径,以便项目管理人员能够及时识别和处理可能影响工程进度的风险和问题。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图施工组织设计网络图是指在施工项目中,为了合理安排施工工序和资源,提高施工效率和质量,制定的一种图形化的施工组织方案。

它可以清晰地展示施工过程中各个工序的先后关系和依赖关系,帮助施工管理人员进行合理的资源调配和施工计划安排。

一、施工组织设计网络图的基本要素1. 节点(Node):节点代表施工过程中的一个具体工序或活动,用圆圈或方框表示。

每个节点都有一个唯一的编号,用于标识不同的工序。

2. 弧线(Arc):弧线代表工序之间的关系,用箭头表示。

箭头的指向表示工序的先后顺序,箭头的长度表示工序的持续时间。

3. 里程碑(Milestone):里程碑是指重要的节点,通常用菱形表示。

里程碑标志着项目的重要里程或关键节点,如项目开始、完成某个阶段等。

4. 活动(Activity):活动是指施工过程中的一项具体任务,用矩形框表示。

活动通常与节点一一对应,表示完成某个具体工序所需的时间和资源。

二、施工组织设计网络图的绘制步骤1. 确定工序及其先后关系:根据施工项目的实际情况,确定需要进行的工序及其先后关系。

这一步骤需要施工管理人员对整个施工过程有清晰的了解和把握。

2. 绘制节点和活动:根据确定的工序及其先后关系,绘制节点和活动。

每个节点和活动都要有清晰的编号和名称,以便于后续的管理和调度。

3. 绘制弧线:根据工序的先后关系,绘制弧线。

箭头的指向表示工序的先后顺序,箭头的长度表示工序的持续时间。

弧线的绘制应符合实际施工的逻辑顺序,以保证施工过程的合理性。

4. 标记里程碑:根据项目的重要里程和关键节点,标记里程碑。

里程碑的标记应准确反映项目的重要节点,以便于后续的项目管理和进度控制。

5. 完善细节信息:在绘制完基本的节点、活动、弧线和里程碑后,还需要进一步完善细节信息。

可以添加工序的具体内容、所需资源、工期等信息,以便于后续的施工计划安排和资源调配。

三、施工组织设计网络图的应用1. 施工计划编制:施工组织设计网络图可以作为编制施工计划的基础。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图施工组织设计网络图是指在建造施工过程中,为了合理安排施工活动和资源,提高施工效率,减少施工风险,需要绘制的一种图表。

该网络图以时间为横轴,施工活动为节点,通过箭头表示活动的先后顺序和依赖关系。

一、网络图的基本概念1. 节点:表示一个施工活动,通常用圆圈或者方框表示,每一个节点有一个惟一的编号。

2. 弧线:表示施工活动之间的先后顺序和依赖关系,通常用箭头连接两个节点。

3. 活动时间:表示完成一个施工活动所需的时间,可以是小时、天、周等。

4. 关键路径:指网络图中最长的路径,决定了整个施工项目的最短工期。

二、绘制施工组织设计网络图的步骤1. 确定施工活动:根据施工项目的工作内容和施工流程,确定需要进行的施工活动,例如地基处理、混凝土浇筑、钢结构安装等。

2. 确定活动的先后关系:根据施工活动的依赖关系,确定活动之间的先后顺序,例如某些活动必须在其他活动完成后才干开始。

3. 估算活动时间:根据施工经验和技术要求,估算每一个活动完成所需的时间,并记录在相应的节点上。

4. 绘制网络图:根据确定的活动和活动之间的关系,使用网络图软件或者手工绘制网络图,将节点和弧线连接起来。

5. 确定关键路径:根据网络图,计算每一个路径的总工期,找出最长的路径,即为关键路径。

6. 优化施工计划:根据关键路径和其他路径的工期,对施工计划进行调整和优化,以确保项目能够按时完成。

三、施工组织设计网络图的应用1. 确定施工进度:通过网络图,可以清晰地了解每一个施工活动的开始时间、完成时间和工期,匡助项目管理人员合理安排施工进度。

2. 优化资源配置:通过网络图,可以分析每一个施工活动所需的资源,匡助项目管理人员合理配置人力、物力和财力资源,提高资源利用效率。

3. 预测施工风险:通过网络图,可以识别关键路径和风险活动,匡助项目管理人员提前预测和应对施工风险,减少项目延误和额外成本。

4. 协调施工进度:通过网络图,可以清晰地展示各个施工活动之间的依赖关系,匡助项目管理人员协调不同施工单位之间的施工进度,确保施工顺利进行。

施工组织设计横道图、网络图

施工组织设计横道图、网络图

施工组织设计横道图、网络图引言概述:在施工项目中,施工组织设计横道图和网络图是两种常用的工具,用于规划和管理施工过程。

本文将详细介绍这两种图表的定义、作用和使用方法。

一、施工组织设计横道图1.1 概念:施工组织设计横道图是一种以时间为轴的图表,用于表示施工项目各个工序的先后顺序和时间安排。

1.2 作用:施工组织设计横道图可以帮助施工管理人员清晰地了解施工过程中各个工序的关系和依赖性,从而合理安排施工资源和时间。

1.3 使用方法:制作施工组织设计横道图时,首先确定施工项目的工序,并按照工序的先后顺序绘制图表。

每个工序用一个横道表示,横道上标注工序的开始时间和结束时间,以及工序之间的依赖关系。

二、网络图2.1 概念:网络图是一种以节点和箭头表示工序和工序之间的关系的图表,用于表示施工项目各个工序的先后顺序和时间安排。

2.2 作用:网络图可以帮助施工管理人员清晰地了解施工过程中各个工序的关系和依赖性,从而合理安排施工资源和时间,并进行进度控制和优化。

2.3 使用方法:制作网络图时,首先确定施工项目的工序,并绘制工序之间的箭头表示依赖关系。

每个工序用一个节点表示,节点上标注工序的开始时间和结束时间。

通过连接节点的箭头表示工序之间的依赖关系,箭头上标注依赖关系的类型和时间。

三、施工组织设计横道图和网络图的比较3.1 表示方式:施工组织设计横道图以时间轴为基础,通过横道表示工序的先后顺序和时间安排;网络图以节点和箭头表示工序和工序之间的关系。

3.2 依赖关系表示:施工组织设计横道图通过工序之间的位置关系表示依赖关系;网络图通过箭头表示工序之间的依赖关系。

3.3 使用场景:施工组织设计横道图适用于简单的施工项目,而网络图适用于复杂的施工项目,能更清晰地表示工序之间的关系和依赖性。

四、施工组织设计横道图和网络图的应用案例4.1 施工组织设计横道图应用案例:某建筑项目的施工组织设计横道图显示了各个工序的时间安排和依赖关系,帮助施工管理人员合理安排施工资源和时间,确保施工进度。

施工组织设计网络图

施工组织设计网络图

施工组织设计网络图施工组织设计网络图是指在建筑施工过程中,为了合理安排施工顺序、优化资源配置、提高施工效率而制定的施工组织方案的图形化表示。

它通过图表的形式,清晰地展示了施工过程中各个工序之间的关系、依赖关系以及资源的调配情况,为施工人员提供了一个可视化的工作指导。

施工组织设计网络图一般由以下几个要素组成:1. 工序:网络图中的每个节点代表一个工序,例如地基处理、基础施工、结构施工、装饰装修等。

每个工序都有一个唯一的标识符,以便在图中进行标记和区分。

2. 顺序关系:每个工序之间都有一定的顺序关系,即前置工序和后置工序。

前置工序是指在进行当前工序之前必须完成的工序,而后置工序是指当前工序完成后需要进行的工序。

这些关系可以用箭头表示,箭头的方向表示工序的先后顺序。

3. 时间节点:网络图中的每个节点都有一个对应的时间节点,代表该工序开始或结束的时间。

通过对时间节点的合理设置,可以帮助施工人员合理安排工期,提高施工效率。

4. 资源调配:网络图中还可以标记每个工序所需的资源,例如人力、材料、机械等。

通过资源的标记,可以帮助施工人员合理安排资源的调配,确保施工进度的顺利进行。

在绘制施工组织设计网络图时,可以使用专业的绘图软件,如Microsoft Project、Primavera等。

这些软件提供了丰富的绘图工具和功能,可以方便地绘制网络图,并进行进度计算、资源调配等操作。

在实际应用中,施工组织设计网络图可以帮助施工人员全面了解施工过程中各个工序的关系和依赖关系,有助于合理安排施工顺序,避免工序之间的冲突和延误。

同时,网络图也可以作为沟通工具,帮助不同岗位的人员之间更好地协同工作,提高施工效率。

总之,施工组织设计网络图是一种重要的施工管理工具,通过图形化的方式展示了施工过程中各个工序的关系和资源调配情况,为施工人员提供了一个可视化的工作指导。

它在施工过程中起到了优化资源配置、提高施工效率的作用,是现代建筑施工管理中不可或缺的一部分。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第 四 章 网络计划技术
1
4.1 概 述
20世纪50年代后期在军事、航天等各个领域发展起来的 一种计划管理和系统分析方法。
3.1.1 基本概念
网络图 ——由箭线和节点组成的有序网状图形。
网络计划——用网络图模型表达任务构成、工作顺序并加 注工作时间参数的进度计划。
网络计划技术 —— 运用网络图的基本理论来分析和解决计 划管理问题的一种科学方法。
5
6、1991年、1992年国家颁发了《工程网络计划技术规 程》和《网络计划技术标准》;
7、2000年又对《规程》和《标准》作了修订。
6
4.1.3 主要特点
A、明确表达各项工作的逻辑关系 B、通过时间参数计算,确定关键工作和关键线路 C、掌握机动时间,进行资源合理分配 D、运用计算机辅助手段,调整与控制
图3-20 (a)工艺关系图
23
(2)考虑各施工段之间的组织关系
平整场地 铺设管道 建筑施工 装饰绿化
1
1
1
1
1Байду номын сангаас
2
3
5
平整场地 铺设管道 建筑施工 装饰绿化
2
2
2
2
4
6
8
平整场地 铺设管道
建筑施工 装饰绿化
3
3
3
3
7
9
10
11
图3-21 (b)逻辑分析图
24
((3) 逻辑关系的综合分析和修正
图3-22 (c) 施工生产网络图
25
例5:某基础工程有挖土、垫层、基础、回填 四个施工过程,分两个施工段施工,绘制双 代号网络图。
图3-23 按施工段排列的网络图
26
图3-24 按工序排列的错误网络图之一;
正确的网络图:
27
4.2.4 网络图的排列与连接
一、 网络图的排列 ⒈按施工的工段排列:将同一施工段上的各顶工作
排列成一排。 例:某基础工程的工序为打桩→挖土→垫层→底板
4.1.2 发展历史
1、横道图,也称甘特图(Henry Gantt)。按
比例绘制,直观简洁,适合于简单的项目。
图3-1
3
2、1956年,美国杜邦化学公司——关键线路法(Critical Path Method ,CPM)。运用于化工厂的建造和设备维修。
4
3、1958年,美国海军军械局舰载洲际导弹项目—— 计划 评审技术(Program Evaluation and Review Technique,PERT)
4
C
----- FG 8
D
A
----- 5
E
AB F
2
F
CE ----- 6
G
C
---- 2
表3-3
图3-19
22
[例4]某游览小区按主干道路划分为三个施工段(Ⅰ,Ⅱ,Ⅲ)。 施工内容包括:平整场地、铺设管道、建筑施工和装饰绿化等四 项活动,试绘制双代号网络图。
绘制步骤: (1)分析各项施工活动的工艺关系
次关键线路:时间仅次于关键线路的线路。 非关键线路:除关键线路和次关键线路以外
的线路。
14
4.2.2 绘图规则
(“工程网络计划技术规程” 推荐性行业标准)
A、工作编号不能重复(i<j)。
图3-9
B、正确表达工作间的逻辑关系,合理添加虚工作。
图3-10
15
C、防止出现循环回路
图3-11
D、 同一项工作在一个网络图中不能表达2次以上
20
[例2] 绘制双代号网络图:

紧前 紧后 时

工作 工作 间
A
----- CD 5
B
----- EF
4
C
A
G
6
D
A
EF
3
E
BD G
2
F
B D ----
5
G
C E ----
4
表3-2
图3-18
21
[例3] 绘制双代号网络图:
工 紧前 紧后 时 作 工作 工作 间
A
----- DE 3
B
----- E
钢筋→底版支摸板→底版混凝土→养护。根据 平面尺寸分三个施工段,其中第二、三施工段 的前三个工序合并施工。绘制网络图。
28
图3-25 29
一、 网络图的排列
⒉ 按施工过程排列:将同一施工过程在各个 施工段上的工作排成一排。
例:某二层砖混结构,工序为砌墙→绑扎钢 筋→支摸板→浇混凝土→养护→安板。每 层分两个施工段施工。绘制网络图。
7
4.2 双代号网络计划
3.2.1 网络图的构成(三要素) A、工作 独立存在的活动、工序、过程等以及它们之间的逻辑关系。
——资源、时间和空间
图4-5
——紧前工作、紧后工作 和平行工作
图3-3
8
(1)实工作 :
既消耗时间,又消耗资源 只消耗时间,不消耗资源
图3-4
9
(2)虚工作:
既不消耗时间, 也不消耗资源。
图3-5
10
2.节点:连接箭线两端的圆圈,表示前面工作结
束,后面工作开始。(紧前工作,紧后工作)
图3-6
11
3.线路:
从网络图的起点结点开始,顺着箭头的方向到达终点节 点,中间经过一系列结点和箭线组成的“通道”。
图3-7
12
图3-8
13
关键线路:所有线路中时间最长的线路。 关键工作:组成关键线路中的工作。
工艺关系:工作之间工艺技术和规程所决定的。 组织关系:有关资源调配、施工流向等安排。 C、条理清楚,布局合理
19
绘图示例 [例1] 根据下各工作的逻辑关系,绘制双代号网络图。
工作 A B C D E F G
紧后工作 CDE
DE F
FG ----------
表3-1
A
C
F
2
5
B 1
D 3
G
4
6
E
图4-17
30
图3-26
31
图3-27
32
3.按楼层排列:将同一层楼的各项工作排成一排。
33
4.幢号排列:将同一幢房屋的各项工作排成一排。
34
二、网络图的连接
图3-30
35
4.2.4 双代号网络图时间参数的计算
一、 工序基本时间参数的计算
ESi-j:工作的最早可能开始时间 EFi-j:工作的最早可能完成时间 LSi-j:工作的最早必须开始时间 LFi-j:工作的最早必须完成时间 TFi-j: 工作的总时差 FFi-j:工作的自由时差
4、1965年,华罗庚教授将网络计划技术引入我国。 5、1978年后,广泛应用。
———— 与决策论、排队论、控制论、仿真技术等相结合 ———— 应用领域不断拓宽 ———— 计算和优化软件(专业软件公司),如: Microsoft Project2004 Primavera Systems Inc. P3
图3-12
16
E、一个起始节点,一个终止节点
F、一箭两圈
图3-13
图3-14
17
G、竖向母线
图3-15
H、尽量避免箭线交叉(过桥法和指向法)
12
16
(a)过桥法
图3-16
12
16
(b)指向法
18
4.2.3 绘图方法与要求 工程信息、技术知识、工程经验、绘图技巧
A、遵守绘图的基本规则 B、遵守工作之间的逻辑关系
