中心孔的标准方法GB
常用工具型号的划分
常用工具型号的划分
1、中心孔形式：国际标准GB145—85中规定，A型（不带保护锥），60°、B型（带保护
锥），120°、C型（带螺纹孔）60°。
中心孔的尺寸以圆柱孔直径为标准。
2、粗铣和半精铣铸件或有色金属，由于冲击力大，应采用韧性大，耐冲击的YG8类刀具，
精铣铸件或青铜类工件，应采用YG6或YG3类刀具。
粗铣钢件时，应采用韧性大，耐冲击的YT5类刀具。
半精铣钢件时，应采用韧性和耐磨性较大的YT15类刀具。
精铣钢件时，采用耐磨性能强的 YT30类刀具。
铣削不锈钢件时，当铣削速度高，而切削深度小（0.5毫米）应选择耐磨的YT30或YT15类刀具，当铣削速度低，切削深度大于3毫米时，应选择韧性大的YT5或YG8类刀具。
轴类中心孔
1.60
1.80
2.00
2.24
2.50
2.80
3.15
3.55
4.00
5.00
6.30
8.00
10.0
4.00
4.50
5.00
5.60
6.30
7.10
8.00
9.00
10.0
11.2
12.5
16.0
20.0
12.5
14.0
16.0
18.0
20.0
12.5
13.2
14.0
15.0
16.0
17.0
18.0
19.0
20.0
21.2
25.0
31.5
22.4
25.0
28.0
31.5
35.5
22.4
23.6
25.0
26.5
28.0
30.0
31.5
33.5
35.5
37.5
40.0
50.0
63.0
40.0
45.0
50.0
56.0
63.0
40.0
42.5
45.0
47.5
50.0
53.0
56.0
60.0
63.0
2.42
3.07
3.90
4.85
5.98
7.79
9.70
2.54
3.20
4.03
5.05
6.41
7.36
9.36
11.66
1.8
2.2
2.8
3.5
4.4
5.5
7.0
8.7
机械制图标准 中心孔表示法
机械制图标准－机械制图--中心孔表示法发布:admin | 发布时间: 2010年7月1日中华人民共和国国家标准UDC 621.71:744机械制图.4:621.751中心孔表示法GB 4459.5-84Mechanical drawingsSimplified representation of centre holes1 引言1.1 本标准规定了在机械图样中表示中心孔的简化方法，适用于标准的中心孔。
1.2 本标准等效采用国际标准ISO 6411-1982《技术制图--中心孔的简化表示法》。
1.3 与本标准有关的国家标准：GB 145-59《中心孔》GB 1182-80《形状和位置公差代号及其注法》。
2 中心孔的符号2.1 为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
国家标准局1984-07-11发布 1985-07-01实施2.2 符号的尺寸及其各部分的比例关系如图1。
图1d'=1 10hH1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度3 在图样上的标注3.1 对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
3.2 如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图23.3 如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3、4)。
3.4 中心孔工作表面的粗糙度应在引出线上标出(图6)。
3.5 以中心孔的轴线为基准时，基准代(符)可可按图5、图6的方法标注。
中心孔的表示方法
中心孔的表示方法中心孔的分类中心孔的形式标记示例标注说明R(弧形)根据GB145选择中心钻GB/T4459.5-R3.15/6.7D=3.15mm D1=6.7mmA(不带保护锥)根据GB145选择中心钻GB/T 4459.5-A4/8.5D=4mm D1=8.5mmB(带保护锥)根据GB145选择中心钻GB/T 4459.5-B2.5/8D=2.5mm D1=8mm页脚内容1C(带螺纹)根据GB145选择中心钻GB/T4459.5-CM10L30/16.3D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2.5 D1=8在完工的零件上要求保留页脚内容2在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'=H1=1.4hh=字体高度a-标注中心孔符号的页脚内容3区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
页脚内容4页脚内容5图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm 。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图5图6。
标准中心孔
-0.5-0.63-0.81-1.25 1.62 2.5 3.154-5 6.3-8101.06 1.32 1.7 2.12 2.65 3.35 4.25 5.3 6.78.510.613.21721.20.480.60.780.97 1.21 1.52 1.95 2.42 3.07 3.9 4.85 5.987.799.7t参考0.50.60.70.91.11.41.82.22.83.54.45.578.71-1.251.622.53.154-56.3-810注：1. 尺寸 l ₁ 取决于中心钻的长度 l ₁ ，即使中心钻重磨后再使用，此值也不应小于 t 值。
2. 表中同时列出了 D 和 l ₂ 尺寸，制造厂可任选其中一个尺寸。
3. 括号内的尺寸尽量不采用。
B 型中心孔d中心孔 [GB/T 145-2001]A 型中心孔d D l 22.12 2.653.354.255.36.78.510.613.21721.23.1545 6.381012.5161822.4281.27 1.6 1.99 2.54 3.2 4.03 5.05 6.417.369.3611.66t参考0.91.11.41.82.22.83.54.45.578.7M3M4M5M6M8M10M12M16M20M243.24.35.36.48.410.5131721264. 括号内的尺寸尽量不采用。
C 型中心孔d D 1D 1D 2l 2注：1. 尺寸 l ₁ 取决于中心钻的长度 l ₁，即使中心钻重磨后再使用，此值也不应小于 t 值。
2. 表中同时列出了 D ₂ 和 l ₂ 尺寸，制造厂可任选其中一个尺寸。
3. 尺寸 d 和 D ₁ 与中心钻的尺寸一致。
5.36.78.19.612.214.918.12328.434.25.87.48.810.513.216.319.825.331.3382.6 3.24567.59.5121518t参考1.82.12.42.83.33.84.45.26.481-1.25 1.62 2.5 3.154-5 6.3-8102.12 2.65 3.35 4.25 5.3 6.78.510.613.21721.2l min 2.3 2.8 3.5 4.4 5.578.911.21417.922.5max3.15456.381012.516202531.5rl R 型中心孔d1d2D 2D 3rmin 2.5 3.1545 6.381012.5162025注：括号内的尺寸尽量不采用。

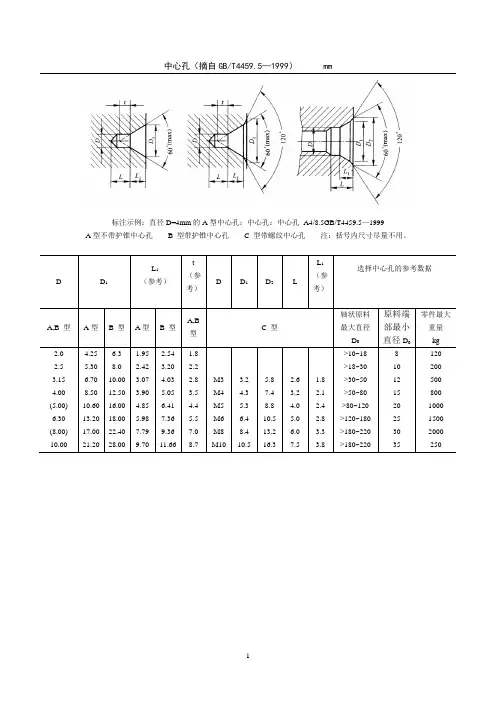

中心孔的标准方法(GB4459.5-1999)
本文根据GB4459.5-1999等资料撰写。

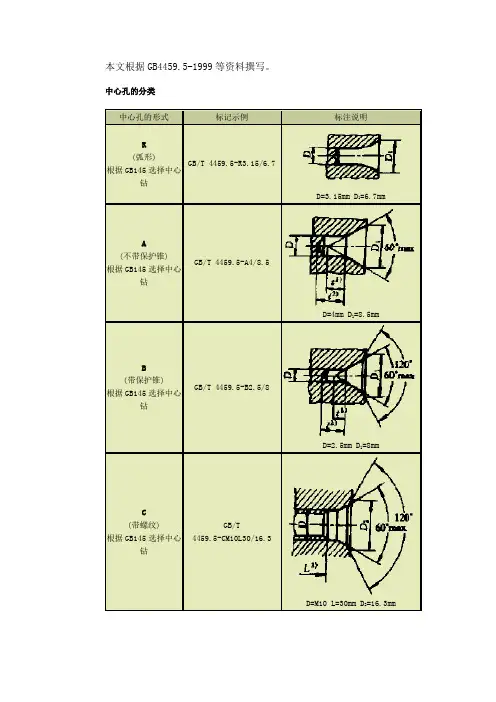

中心孔的分类中心孔的形式标记示例标注说明R(弧形)根据GB145选择中心钻GB/T 4459.5-R3.15/6.7D=3.15mm D1=6.7mmA(不带保护锥)根据GB145选择中心钻GB/T 4459.5-A4/8.5D=4mm D1=8.5mmB(带保护锥)根据GB145选择中心钻GB/T 4459.5-B2.5/8D=2.5mm D1=8mm C(带螺纹)根据GB145选择中心钻GB/T4459.5-CM10L30/16.3D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2.5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'=110H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图6图5。
中心孔的表示方法
中心孔旳表达措施中心孔旳分类中心孔旳形式标记示例标注阐明Ｒﻫ(弧形)ﻫ根据ＧB145选择中心钻ＧＢ/T 4459．5－Ｒ3．１5/6．7ﻫD=３.１５ｍm D1=6．7mmＡﻫ(不带保护锥）根据GＢ1４5选择中心钻GＢ/T 44５9.５-Ａ４/8.5ﻫＤ=4mm D1=8.５ｍmＢ(带保护锥)ﻫ根据ＧＢ145选择中心钻GB/Ｔ44５９.5-Ｂ2.５／8ﻫD=２.5mm D１=８mｍＣ(带螺纹)ﻫ根据GB１4５选择中心钻GB/Ｔ445９.5-CM１0L30/1６.3ﻫD=M10L=30mm D2＝16.3mm中心孔旳符号为了体现在竣工旳零件上与否保存中心孔旳规定，可采用下表中规定旳符号。
规定符号标注示例解释在竣工旳零件上规定保存中心孔规定做出B型中心孔Ｄ=2.5 D １=8在竣工旳零件上规定保存在竣工旳零件上可以保存中心孔用A型中心孔D=4 D1=８.５在竣工旳零件上与否保存都可以在竣工旳零件上不容许保存中心孔用Ａ型中心孔D=1.6 D1＝3．３5在竣工旳零件上不容许保存符号旳尺寸及其各部分旳比例关系如图１。
d＇=110ﻫH１=1.4hh=字体高度ﻫａ-标注中心孔符号旳区域ﻫb－零件轮廓旳图线粗度图1在图样上旳标注对于已有相应原则规定旳中心孔，在图样中可不绘制具体构造,只需注出其代号,如表所示。
犹如一轴旳两端中心孔相似，可只在其一端标出,但应注出其数量(图2)。
ﻫ图2如需指明中心孔旳原则代号时，则可标注在中心孔型号旳下方(图3,4）。
图3ﻫ图4中心孔工作表面旳粗糙度应在引出线上标出(图5、图6），表面粗糙度旳上限值为１．25µm。
以中心孔旳轴线为基准时，基准代(符)号可按图5、图6旳措施标注。
ﻫ图6ﻫ图5。
中心孔的表示方法(精制实操)
中心孔的表示方法中心孔的分类中心孔的形式标记示例标注说明RGB/T 4459.5-R3.15/6.7(弧形)根据GB145选择中心钻D=3.15mm D1=6.7mmAGB/T 4459.5-A4/8.5(不带保护锥)根据GB145选择中心钻D=4mm D1=8.5mmBGB/T 4459.5-B2.5/8(带保护锥)根据GB145选择中心钻D=2.5mm D1=8mmC(带螺纹)GB/T 4459.5-CM10L30/16.3根据GB145选择中心钻D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2.5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'=1h 10H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图5图6。
中心孔的表示方法(20201228054038)
中心孔的表示方法中心孔的分类松记示例AGBfT 4459.5-A4/8.5B|| （带保护锥）根据GB145选择中心钻P 心孔的形式GB/T 4459^R3J5/6.7盼保护锥）根据GB145选择斗GB/T 4459.5-B2.5/8D=2.5mm D i =8mmC|| （带螺纹）根据GB145选择中心钻GB/T 4459.5-CM10L30/16.3D=M10 L=30mm D 2=i6.3mm6060符号 例 解释V4 件匸以ri TnA工AJU1060a中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可米用下表中规定的符 号。
訂tHTnHM i+ii d'= ■hH i =1.4h h=字体高度a-标注中心孔符号的区域 b-零件轮廓的图线粗度符号的尺寸及其各部分的比例关系如图 1要求做出B 卑中心几D=2.5ffl A 型电心孔D=4 D i=8.5 &门心孔 D"6D 1=3.35厂 GIVT 4459. S-\ A4/R 3445?. 5-& A1.G/3. 35在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注岀其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标岀，但应注岀其数量（图2 ）。
如需指明中心孔的标准代号时，贝y可标注在中心孔型号的下方（图5、图6），表面粗糙度的上限值为 1.25 g m图3以中心孔的轴线为基准时，基准代（符）号可按图5、图6的方法标注（图3，4）中心孔工作表面的粗糙度应在引出线上标出。
中心孔
本标准规定了 A 型、B 型、C 型和 R 型中心孔的型式和尺寸。 本标准是用于 A 型、B 型、C 型和 R 型的中心孔。 2．型式和尺寸 2.1 A 型中心孔的型式按图 1 所示，尺寸由表 1 给出。
1.60 3.35 3.5 5.00
4.00
6.30 13.20 14.0 20.00 16.00
2.00 4.25 4.4 6.30
5.00 (8.00) 17.00 17.9 25.00 20.00
2.50 5.30 5.5 8.00
6.30 10.00 21.20 22.5 31.50 25.00
2.8
注
1． 尺寸 l1 取决于中心钻的长度 l1，即使中心钻重磨后再使用，此值也不应小于 t 值。 2． 表中同时列出 D2 值和 l2 尺寸，制造厂可任选其中一个尺寸。 3． 尺寸 d 和 D1 与中心钻的尺寸一致。 4． 括号内的尺寸尽量不采用。 2.3C 型中心孔的型式按图 3 所示，尺寸由表 3 给出。
d
d
D1 D2 D3
D
60°max 120° 1
图3 表3
d
D1 D2 D3
l
l1
d
参考尺寸
D1
D2 D3
l
M3 3.2 5.3 5.8 2.6
1.8 M10 10.5 14.8 16.3 7.5
M4 4.3 6.7 7.4 3.2
2.1 M12 13.0 18.1 19.8 9.5
M5 5.3 8.1 8.8 4.0
0.9
(5.00)
10.60
4.85
中心孔的表示方法
中心孔的表示方法中心孔的分类中心孔的形式标记示例标注说明R(弧形)根据GB145选择中心钻D=3.15mm D1=6.7mmAGB/T 4459.5-A4/8.5(不带保护锥)根据GB145选择中心钻D=4mm D1=8.5mmB(带保护锥)根据GB145选择中心钻D=2.5mm D1=8mmCGB/T 4459.5-CM10L30/16.3(带螺纹)根据GB145选择中心钻D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2.5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'=1h 10H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图6图51梁平法施工图的表示方法梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。
下图为采用传统方法表示框架梁的详图。
下图是采用平面整体表示方法。
采用平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表附.2.2◆的规定。
中心孔的表示方法
中心孔的表示方法中心孔的分类中心孔的形式标记示例标注说明RGB/T 4459.5-R3.15/6.7(弧形)根据GB145选择中心钻D=3.15mm D1=6.7mmAGB/T 4459.5-A4/8.5(不带保护锥)根据GB145选择中心钻D=4mm D1=8.5mmBGB/T 4459.5-B2.5/8(带保护锥)根据GB145选择中心钻D=2.5mm D1=8mmC(带螺纹)GB/T 4459.5-CM10L30/16.3根据GB145选择中心钻D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔 D=2.5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'=1h 10H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图5图6. .。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文根据等资料撰写。
中心孔的分类
中心孔的形式标记示例标注说明R
(弧形)
根据GB145选择中心钻GB/T
D=3.15mm D
1
=6.7mm
A
(不带保护锥)
根据GB145选择中心钻
GB/T
D=4mm D
1
=8.5mm
B
(带保护锥)
根据GB145选择中心钻
GB/T
D=2.5mm D
1
=8mm
C
(带螺纹)
根据GB145选择中心钻
GB/T 10L
D=M10 L=30mm D
2
=16.3mm
中心孔的符号
为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释
在完工的零件上要求保留中心孔要求做出B型
中心孔 D= D
1
=8在完工的零件上要求保留
在完工的零件上可以保留中心孔用A型中心孔
D=4 D
1
=在完工的零件上是否保留都可以
在完工的零件上不用A型中心孔
D= D
1
=在完工的
允许保留
中心孔
零件上不允许
保留
符号的尺寸及其各部分的比例关系如图1。
d'=
1
h
10
H
1
=
h=字体高度
a-标注中心孔
符号的区域
b-零件轮廓的
图线粗度
图1
在图样上的标注
对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2
如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3
图4
中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为μm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图5
图6。
