西门子流量计(多普勒)
便携式多普勒超声波流量计使用说明
便携式多普勒超声波流量计使用说明示例文章篇一：哎呀，亲爱的朋友们，你们知道吗？今天我要给大家讲讲这个超级厉害的便携式多普勒超声波流量计！这东西看起来小小的，可作用大着呢！就像我们小小的身体里藏着大大的能量一样。
它的外观呀，不大不小刚刚好，能被我们轻松地拿在手里。
上面有一些按钮和屏幕，就像我们玩的游戏机，不过可别小瞧这些按钮和屏幕，它们可有大用处！当我们要用它的时候，第一步，得先把它打开，这就好比我们早上起床睁开眼睛，准备迎接新的一天。
然后呢，我们要根据测量的东西，设置好相应的参数。
这可有点像我们做数学题，得选对公式才能得出正确答案。
比如说，如果我们要测量水流，那就要把和水流相关的数值设定好。
你说这是不是很神奇？再然后，我们把这个流量计的探头放到要测量的地方。
这探头就像是我们的小侦察兵，去获取最准确的信息。
“哎呀，这能测准吗？”你可能会这么问。
放心啦！它可准啦，就像我们的眼睛看东西一样清楚准确。
在测量的过程中，我们要注意保持探头的稳定，不能乱动。
不然它就像被我们捣乱的小伙伴，会生气，给出不准确的结果哟。
测量结束后，数据就会显示在屏幕上啦。
我们可以清楚地看到各种信息，比如流速啦、流量啦等等。
这多方便呀！你看，这个便携式多普勒超声波流量计是不是很棒？它就像我们的好帮手，能帮我们快速又准确地获取各种测量数据。
我觉得呀，有了它，很多工作都会变得轻松又高效，难道不是吗？所以呀，大家都要好好了解它，学会使用它，让它发挥出最大的作用！示例文章篇二：哇塞！今天我要跟大家讲讲这个超厉害的便携式多普勒超声波流量计！你们知道吗？这玩意儿就像是一个神奇的小助手，能帮我们解决好多问题呢！想象一下，一条河流奔腾不息，我们想知道水在里面流得有多快，流量有多大。
这时候，便携式多普勒超声波流量计就派上用场啦！它的样子不大不小，拿在手里刚刚好。
上面有一些按钮和屏幕，可别小看这些哦！当我们要使用它的时候，第一步，先把它打开，就像打开一个神秘的宝箱一样。
西门子流量计系列在定量灌装系统中的设计选型

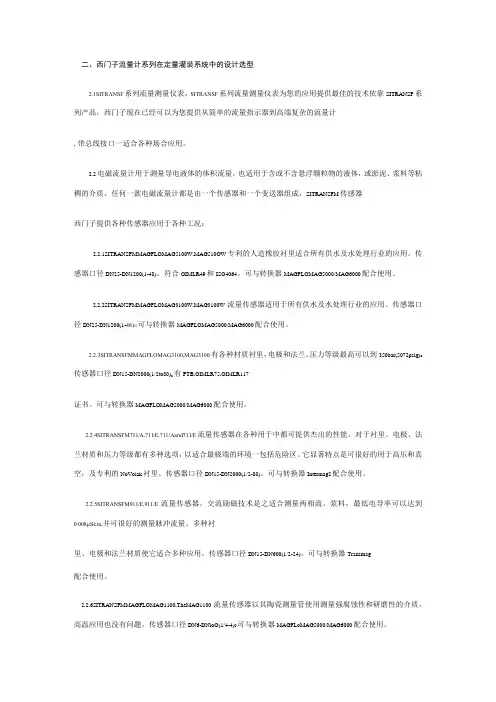

二、西门子流量计系列在定量灌装系统中的设计选型2.1SITRΛNSF系列流量测量仪表，SITRΛNSF系列流量测量仪表为您的应用提供最佳的技术依靠SITRANSF系列产品，西门子现在已经可以为您提供从简单的流量指示器到高端复杂的流量计,带总线接口一适合各种场合应用。
2.2电磁流量计用于测量导电液体的体积流量，也适用于含或不含悬浮颗粒物的液体，或淤泥、浆料等粘稠的介质。
任何一款电磁流量计都是由一个传感器和一个变送器组成，SITRANSFM传感器西门子提供各种传感器应用于各种工况：2.2.1SITRANSFMMAGFLOMAG5100W,MAG510OW专利的人造橡胶衬里适合所有供水及水处理行业的应用。
传感器口径DN25-DN1200(1-48)。
符合OIMLR49和ISO4064。
可与转换器MAGFLOMAG5000/MAG6000配合使用。
2.2.2SITRANSFMMAGFLOMAG3100W,MAG3100W流量传感器适用于所有供水及水处理行业的应用。
传感器口径DN25-DN1200(1-48)□可与转换器MAGFLOMAG5000/MAG6000配合使用。
2.2.3SITRANSFMMΛGFLOMAG3100,MAG3100有各种材质衬里，电极和法兰。
压力等级最高可以到350bar(5072psig)o 传感器口径DN15-DN2000(1/2to80)o有PTB,OIMLR75,OIMLR117证书。
可与转换器MAGFLOMAG5000/MAG6000配合使用。
2.2.4SITRANSFM711∕A,711∕E,711/Aand711∕E流量传感器在各种用于中都可提供杰出的性能。
对于衬里、电极、法兰材质和压力等级都有多种选项，以适合最极端的环境一包括危险区。
它显著特点是可很好的用于高压和真空，及专利的NoVolak衬里。
传感器口径DN15-DN2000(1/2-80)。
可与转换器Intermag2配合使用。
(完整word版)西门子流量计安装、调试方法
西门子流量计安装、调试方法简介一、西门子流量计安装：1、首先是接线常用:电源线——L1 / N (220VAC） PE(接地）或者1 / 2 （24VDC） PE（接地）模拟量输出——31+ / 32—（流量反馈：电流输出，可选择输出0-20mA或者4—20mA，接PLC模拟量输入模块）不常用:数字量输出--56+ / 57- （流量信号累计：脉冲开关量输出，接PLC输入模块）57+ / 58— (流量信号累计：脉冲开关量输出，接PLC输入模块或计数器）注意：需将传感器出来的85 / 86、82 / 0 / 83号线接到转换器接线板上对应的端子处（出厂时传感器的这些线接在自己的接线端子上，并未连接至转换器的接线板上)如下图所示：传感器接线柱如果是一体式安装（即流量计的传感器与转换器安装在一起),可直接将85 / 86、82 / 0 / 83号接线柱接至上面的转换器接线板:接至转换器接线板可参看《西门子电磁流量计手册》54页如果是分体式安装（即流量计的传感器与转换器没有安装在一起，是分开安装的）,则需要从传感器接线端子上引线，连接至转换器接线板，且必须采用屏蔽电缆线，以防止电磁干扰对传感器输出信号（mA级的电流信号,很微弱)造成影响:传感器引出线转换器接线板接入线可参看《西门子电磁流量计手册》54页2、需注意保管好西门子流量计的SENSORPROM芯片，每个流量计都有唯一的集成芯片SENSORPROM®存储器单元，出厂标定数据以及用户设定的参数都存储在该芯片内，是很重要的存储芯片,丢失会有诸多麻烦。
如果是一体式安装，该芯片安装方法如下（直接插接,注意不要损坏插针，并且确保插接紧实）：整体图现场图如果是分体式安装,安装方法如下（将针脚接入端子）：分体式安装3、内部接线完成后，还需注意进行良好接地，以确保流量计传感器外壳两端电势为零,不受外界电磁干扰。
絮凝剂流量计必须进行接地,因其管道可能采用PVC管,本身对地无连接，且旁边有220V交流稀释电磁阀，干扰较强。
西门子 LUT440 明渠流量计使用与设置说明书
https:///cs/cn/zh/view/109750618C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1 LUT440明渠流量测量....................................................................................... 32 巴歇尔槽........................................................................................................... 43 LUT440接线注意事项....................................................................................... 5 4LUT440巴歇尔槽参数设置 (6)C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1 LUT440明渠流量测量LUT400系列超声波控制器中LUT430和LUT440具备明渠流量测量功能，具备日累计流量和运行累积流量双计量值，并且可以设置流量记录功能，把流量数据按照参数设置规定的方式存储到仪表的flash 存储器中，方便日后的读取和处理。
累积流量也可以通过继电器输出给外部累加器进行远程显示，也可以通过HART 通讯方式传送到采集设备。
其中LUT440能达到1mm 测量精度，实现明渠流量测量的最高精度。
本文以LUT440为例，配合XRS-5超声波探头，构成明渠流量计，介绍如何使用和参数设置。
热工测量及仪表基础知识
常用工业热电阻包括：铠装热电阻、装配热电阻、防爆热电阻
热电运行部
Slide 9
2.2.1火电厂中热电阻测温的具体应用
Slide 6
2.1在火电厂中，温度测量对于保证生产的安全和经济性有 着十分重要的意义。
热电运行部
Slide 7
2.1在火电厂中，温度测量对于保证生产的安全和经济性有 着十分重要的意义。
具体体现 1. 锅炉过热器的温度非常接近过热器钢管的极限耐热温度，如果温度控制不好，会烧坏过热器。 2. 在机组启、停过程中，需要严格控制汽轮机气缸和锅炉汽包壁的温度，如果温度变化太快，气缸和 汽包会由于热应力过大而损坏。 3.蒸汽温度、给水温度、锅炉排烟温度等过高或过低都会使生产效率降低，导致多消耗燃料，而这些 都离不开对温度的测量。
产生了热电势，那么该导体一定是不均匀的，由此可检查热 电极材料的均匀性； （4）两种均质导体组成的热电偶，其电势只决定于两个接点 的温度，与中间温度的分布无关。
热电运行部
Slide 16
对热电极材料的基本要求：
（1）物理性质稳定，在测温范围内，热电特性不随时间变化； （2）化学性质稳定，不易被氧化和腐蚀； （3）组成的热电偶产生的热电势率大，热电势与被测温度成线
（1）电阻温度系数大，电阻和温度之间尽量接近线性关系： （2）电阻率高，以便把热电阻体积做得小些； （3）测温范围内物理、化学性质稳定； （4）工艺性好、易于复制、价格便宜。
综合上述要求，比较适合做热电阻丝的材料有铂、铜、铁、镍 等。而目前应用最广泛的热电阻材料是铂和铜，并且已经制 成标准化热电阻。
Flowmeters-西门子中国
MAG 1100 F
MAG 3100
专门用于食品，饮料和医药工业。MAG1100F具有独 这是一个灵活、综合的传感器系列，它具有齐全的口 特且灵活的过程连接。它能够满足所有的卫生要求， 径规格。内衬和测量电极经得住在极端环境下的使用。 同 时 还 具 有3A认 证。MAG1100 F的 性 能 不 受 悬 浮 固 全焊接结构使其在恶劣的环境中坚固耐用。 体，粘稠物和温度的影响。
SITRANS F X 涡街流量计
21-22
2
SITRANS F M 电磁流量计 — 一个平台，多种解决方案
西门子的模块化设计，使你能够方便采购，使用和维护我们的电磁流量计。
直流脉冲励磁电磁流量计
MAG 6000 I 铸铝外壳工业型转换器(±0.2%)
MAG 5000 (±0.4%)
MAG 6000 (±0.2%)
西门子流量计量仪表秉承西门子一贯的革新、严谨，一 直处于流量计量的前沿。在满足传统过程工业需求的同 时，特别针对能源、环保行业推出了稳定、可靠、高精 度的流量产品。
目录
SITRANS F M 电磁流量计
3-7
SITRANS F US 超声波流量计
8-12
SITRANS F C 科氏力质量流量计
13-20
IP67 / 或 IP20/66 强化聚酰胺外壳
IP67 压铸铝外壳
测量值±0.4 %
测量值±0.2 %
测量值±0.2 %
测量值±0.2%
3行带背光点阵液晶显示
4~20mA，频率和脉冲输出，数字输入，继电器触点报警输出
HART
HART; Profibus PA/DP; Modbus RTU; FF
HART; Profibus PA
全国最好磁力驱动泵价格十大品牌排行榜
1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。
总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。
上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。
高端人才和高素质的员工队伍是阳光发展的动力。
集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。
科技创新，是阳光基业长青的生命之源。
集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。
上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。
2.黄山工业泵制造有限公司黄山工业泵制造有限公司，创建于1996年，建立了“黄泵”和"RSP"螺杆泵品牌，并专业从事螺杆泵研究、设计、制造和配套服务，公司坐落于安徽省黄山市屯溪区九龙工业园，占地4.5公顷，标准化厂房1.3万平方米。
黄泵致力于生产各类别及型式的三螺杆泵、双螺杆泵、单螺杆泵、五螺杆泵，以及螺杆泵集成系统，产品广泛应用于冶金、电力、船舶、石油、化工、环保、建材、机械等行业，产品市场不仅覆盖中国各地，还延伸至欧盟、中东、东南亚、中亚、俄语地区等国际市场。
黄泵目前拥有螺杆泵生产所需的各类专业、高精、智能的加工和检测设备100余套，不论是数控螺杆磨床、卧式加工中心、热处理、表面硬化处理、焊接等加工设备设施，还是产品性能综合测试系统、三坐标测量机、光谱测量仪等测量设备设施，在先进程度上都己达到国际先进水平。
流体管道压力流速流量测定实验
流体管道压力流速流量测定实验流量测量方法名词与术语瞬时流量：单位时间内流过管道横截面的流体量（m3/h、t/h）。
累计流量：在一段时间内流过管道横截面的流体总量（m3、t）。
流量计：用于测量管道中流量的计量器具称为流量计。
主要的质量指标流量范围：最大与最小可测范围，该范围内误差不超过容许值。
量程和量程比：量程是最大流量与最小流量之差；量程比是最大流量与最小流量之比，又称范围度。
测量误差基本误差：准确度：流量计示值接近被测流量真值的能力，称为流量计的准确度。
准确度等级有：0.1、0.2、0.5、1.0、1.5、2.5、4.0级。
重复性：流量计在同一工作条件下，多次重复测量，其示值一致性的程度，反映仪表随机性误差的大小。
按测量对象划分就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。
按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
流量计简介流量测量方法和仪表的种类繁多。
工业用的流量仪表种类达100多种。
品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。
本文按照目前最流行、最广泛的分类法,分别介绍各种流量计的原理、特点、应用概况及国内外的发展情况。
序号流量计种类全球产量百分比1差压式流量计（孔板、文丘里）45～55％2浮子流量计（又称玻璃转子流量计）13～16％3容积式流量计（椭圆、腰轮、螺旋）12～14％4涡轮流量计9～11％5电磁流量计5～6％6流体振荡流量计（涡街、旋进）2.2～3％7超声流量计（时差式、多普勒）1.6～2.2％8热式流量计2～2.5％9科里奥利质量流量计0.9～1.2％10其他流量计（插入式流量计1.6～2.2％1.1差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。
