实验7--沉淀法制备纳米氧化锌粉体

实验七沉淀法制备纳米氧化锌粉体

一、实验目的

1、了解沉淀法制备纳米粉体的实验原理。

2、掌握沉淀法制备纳米氧化锌的制备过程和化学反应原理。

3、了解反应条件对实验产物形貌的影响，并对实验产物会表征分析。

二、实验原理

氧化锌是一种重要的宽带隙(3.37 eV)半导体氧化物，常温下激发键能为60 meV。近年来，低维（0维、1维、2维）纳米材料由于具有新颖的性质已经引起了人们广泛的兴趣。氧化锌纳米材料已经应用在纳米发电机、紫外激光器、传感器和燃料电池等方面。通常的制备方法有蒸发法、液相法。我们在这里主要讨论沉淀法。

沉淀法是指包含一种或多种离子的可溶性盐溶液，当加入沉淀剂(如OH--，CO32-等)后，或在一定温度下使溶液发生水解，形成不溶性的氢氧化物、氧化物或盐类从溶液中析出，并将溶剂和溶液中原有的阴离子洗去，得到所需的化合物粉料。

均匀沉淀法是利用化学反应使溶液中的构晶离子由溶液中缓慢均匀地释放出来。而加入的沉淀剂不是立即在溶液中发生沉淀反应，而是通过沉淀剂在加热的情况下缓慢水解，在溶液中均匀地反应。

纳米颗粒在液相中的形成和析出分为两个过程，一个是核的形成过程，称为成核过程；另一个是核的长大，称为生长过程。这两个过程的控制对于产物的晶相、尺寸和形貌是非常重要的。

制备氧化锌常用的原料是可溶性的锌盐,如硝酸锌Zn(NO3)2、氯化锌ZnCl2、醋酸

锌。常用的沉淀剂有氢氧化钠（NaOH ）、氨水（NH 3. H 2O ）、尿素（CO(NH 2)2）。一般情况下，锌盐在碱性条件下只能生产Zn(OH)2沉淀，不能得到氧化锌晶体，要得到氧化锌晶体通常需要进行煅烧高温。均匀沉淀法通常使用尿素作为沉淀剂，通过尿素分解反应在反应过程中产生NH 3 H 2O 与锌离子反应产生沉淀。反应如下：

O H NH CO O H NH CO 23222223)(⋅+→+ (1)

OH -的生成：

-++→⋅OH NH O H NH 423 (2)

CO 32-的生成：

O H CO NH CO O H NH 223422322++→+⋅-+ (3)

形成前驱物碱式碳酸锌的反应：

()↓⋅⋅→+++--+O H OH Zn ZnCO O H OH CO Zn 2232232243 (4)

热处理后得产物ZnO ：

()O H CO ZnO O H OH Zn ZnCO 22223232+↑+→⋅⋅ (5)

本实验通过Zn(NO 3)2和NaOH 之间反应得到的Zn(OH)42-进行热分解反应制备了氧化锌纳米晶体。用NaOH 作沉淀剂一步法直接制备纳米氧化锌的反应式如下：

↓→+-+22)(2OH Zn OH Zn (6)

--→+2

42)(2)(OH Zn OH OH Zn (7)

--++↓→OH O H ZnO OH Zn 2)(224 (8)

该实验方法过程简单，不需要后煅烧处理就可得到氧化锌晶体，而且可以通过调控Zn 2+/OH ‾的摩尔比控制氧化锌纳米材料的形貌。

三、实验仪器与试剂

仪器：恒温水浴、磁力搅拌器、离心机、温度计、烧杯、烧瓶、电子天平。

试剂：硝酸锌Zn(NO3)2·6H2O、氢氧化钠NaOH、蒸馏水、乙醇

四、实验步骤

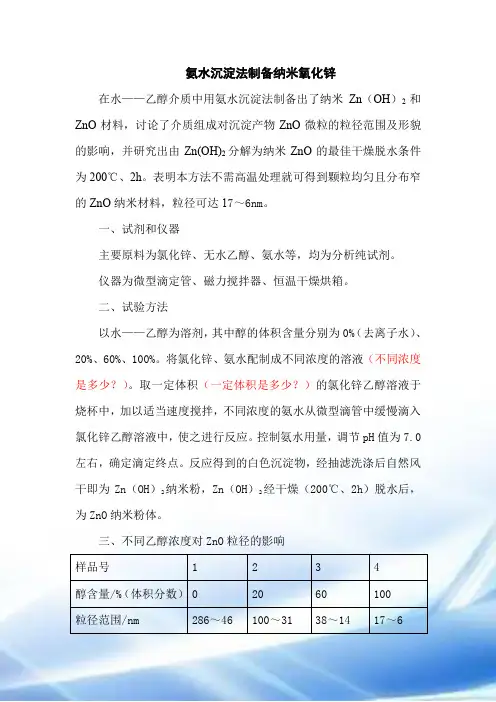

用NaOH作沉淀剂一步法直接制备纳米氧化锌。

实验方案一产物为柱状结构

1、在室温下，在烧杯中称取0.3 g Zn(NO3)2·6H2O（0.001 mol）然后加入40 mL蒸馏水，搅拌5分钟配成无色澄清的溶液。

2、在室温下，在烧杯中称取0.8 g NaOH (0.02 mol) 然后加入40 mL 蒸馏水，搅拌5分钟配成无色澄清的溶液。

3、在室温下，将Zn(NO3)2溶液快速滴加到NaOH的溶液中，磁力搅拌5分钟得到无色透明溶液。

4、将透明溶液转移到150mL烧瓶中在80 °C 的水浴中反应2 h。观察实验现象，并记录时间。

5、将生产的白色沉淀物分别用水和酒精洗涤3次，进行离心分离后，放在烘箱中60 °C 下干燥10 h后得到粉体。

（Zn2+/OH‾的摩尔比为1 ：20）

实验方案一产物80°C产物的XRD图证明产物为六角相的氧化锌

图1 以Zn(NO3)2为锌源80 °C下反应6 h得到的纳米结构ZnO的XRD图谱. 实验方案一80°C产物的SEM表征

图2. NaOH浓度为0.25 mol/L，80 °C下不同反应时间合成ZnO纳米结构的SEM照片

(A)5 min；(B)30 min；(C)6 h (Zn2+/OH‾的摩尔比为1 : 20)

图1以Zn(NO3)2为锌源，NaOH浓度为0.25 mol/L时，Zn2+/OH‾的摩尔比为1 : 20，80 °C反应6 h所得产物ZnO的XRD图谱，全部衍射峰与标准图谱(JCPDS No. 36–1451)符合一致。晶格常数a = 0.3249 nm，c = 0.5206 nm，与六角结构的数据相吻合。并且从图谱中可以得出，合成的ZnO不需要煅烧就具有良好的结晶度。

实验方案一180°C产物

图3为以Zn(NO3)2为锌源，NaOH浓度为0.25 mol/L时，Zn2+/OH‾的摩尔比为1 : 20，80 °C下水浴处理不同反应时间合成的花状结构ZnO的SEM照片。当反应进行5 min 后，反应液中出现少量的白色沉淀，取样观察发现(图2A)，花状结构的ZnO已经存在，尺寸为1.5–2.5 μm。图2A高倍数放大照片，可以清楚地看到花状结构的ZnO是由许多圆锥组成，圆锥的尺寸是沿着轴向长度而降低，圆锥的表面是粗糙的。反应30 min后，取样观察，生成的ZnO的纳米结构的形貌如图2B所示，ZnO仍为花状结构，花状结构的尺寸没有发生明显的变化，从2B的高倍数放大照片可以看出，组成花状结构的圆锥的底部呈现六棱锥结构，六棱锥的表面是光滑的，而圆锥的顶部与反应5 min后取样
