CISCO实验教程之四RIP动态路由协议配置
思科设备路由器rip协议配置
本次讲解路由器rip协议的配置:RIP是基于D-V算法的路由协议,使用跳数(Hop Count)来表示度量值(Metric)。
跳数是一个数据报到达目标所必须经过的路由器的数目。
RIP认为跳数少的路径为最优路径。
路由器收集所有可达目标网络的路径,从中选择去往同一个网络所用跳数最少的路径信息,生成路由表;然后把所能收集到的路由(路径)信息中的跳数加1后生成路由更新通告,发送给相邻路由器:最后依次逐渐扩散到全网。
RIP每30s发送一次路由信息更新。

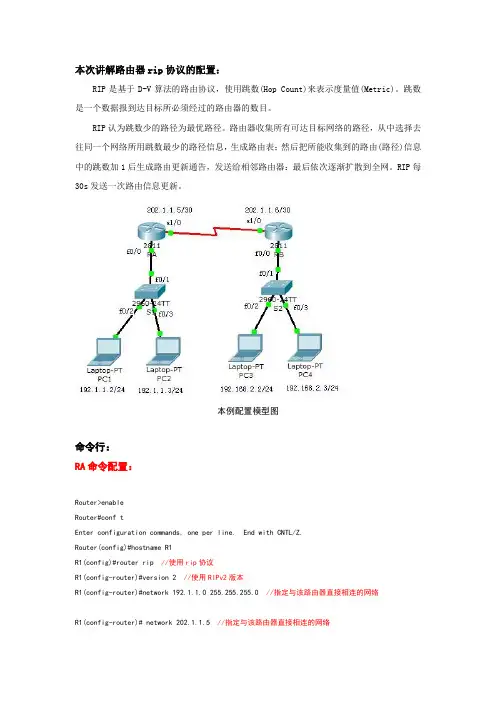

本例配置模型图命令行:RA命令配置:Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#router rip //使用rip协议R1(config-router)#version 2 //使用RIPv2版本R1(config-router)#network 192.1.1.0 255.255.255.0 //指定与该路由器直接相连的网络R1(config-router)# network 202.1.1.5 //指定与该路由器直接相连的网络R1(config-router)#no shutdownR1(config-router)#exitR1#show ip route //查看路由信息Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set//目前没有配置RB路由器,所以上述没有rip协议的配置生成R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int s1/0R1(config-if)#ip address 202.1.1.5 255.255.255.252 //将模型图中的IP配置划分到对应端口R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial1/0, changed state to downR1(config-if)#exitR1(config)#int f0/0R1(config-if)#ip address 192.1.1.1 255.255.255.0 //将模型图中的IP配置划分到对应端口R1(config-if)#clock rate 64000 //配置时钟模式DCE端R1(config-if)#bandwidth 64R1(config-if)#no shutdownR1#wrBuilding configuration...[OK]RB命令配置:Router>enableRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router rip //使用rip协议Router(config-router)#version 2 //使用rip协议v2版本Router(config-router)#network 192.168.2.0 //指定与该路由器直接相连的网络Router(config-router)#network 202.1.1.6 //指定与该路由器直接相连的网络Router(config-router)#exitRouter(config)#int s1/0Router(config-if)#ip address 202.1.1.6 255.255.255.252 //将模型图中的IP配置划分到对应端口Router(config-if)#bandwidth 64 //配置时钟模式DTE端Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial1/0, changed state to upRouter(config-if)#exitRouter(config)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1/0, changed state to upRouter(config)#int f0/0Router(config-if)#ip address 192.168.2.1 255.255.255.0 //将模型图中的IP配置划分到对应端口Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip route //查看路由配置信息Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.1.1.0/24 [120/1] via 202.1.1.5, 00:00:08, Serial1/0 //已配置的rip协议C 192.168.2.0/24 is directly connected, FastEthernet0/0202.1.1.0/30 is subnetted, 1 subnetsC 202.1.1.4 is directly connected, Serial1/0Router#wrBuilding configuration...[OK]Router#说明:上述两路由器配置结束以后,可以互相把四台PC机相互Ping通测试。
实训任务:RIP协议的配置
RIP协议的配置
◆实验目的:
1、了解并熟悉距离向量动态路由协议的工作原理;
2、掌握RIP协议的配置。
◆实验要求:
利用Packet Tracer网络虚拟平台构建多个路由构成的网络,启动RIP,并通过RIP 协议的配置,实现各个网络之间的通信。
◆网络拓扑:
◆实验过程:
1、完成各路由器、PC机的基本配置。
2、在路由器中启动RIP协议,并完成RIP配置,使所有网络之间的PC机实现联通。
◆指令介绍:
Route rip //启动RIP动态路由协议
Network 网络地址 //创建路由表记录
No shutdown //开启端口
Clock rate 56000 //设置Serial口时钟频率
Ip address IP地址子网掩码 //设置路由端口的IP地址和子网掩码
◆实验结论:
对比静态路由,RIP动态协议的配置方法简单、工作量小、管理方便。
但不适合大型网络。
思科CISCO动态路由与RIP协议详解
动态路由与RIP协议路由协议的作用:动态学习互连网络的路由信息,为路由器建立完整的路由表。
与静态相比,路由协议可以自动适应网络的动态变化。
自治系统AS:一个统一的管理区域,对外表现一个统一的实体,具有统一的管理策略。
在互连网上通过划分不同的自治系统,可以方便管理,优化网络性能。
协议的分类:1. 运行范围IGP 内部网关路由协议---- 学习同一AS内的路由RIP EIGRP OSPF IS-ISEGP 外部网关路由协议---- 学习不同AS间的路由BGP协议2. 运行原理距离矢量型RIP EIGRP链路状态型OSPF IS—IS(中间系统—中间系统,ISO开发的路由协议)RIP协议(routing information protocol)在所有路由器上启动RIP协议,路由器便会自动向邻居通告自己所知道的路由信息,同时接收邻居通告过来的路由信息,最终自动建立完整的路由表。
1. 路由信息的通告:每30秒周期性地通告,度量值加1。
( 以跳数作为度量值)2. 路由信息的接收:对照自己的路由表没有接收有比较度量值大忽略小接收配置:R1(config )# router rip // 启用RIP协议R1 (config –router)#net work 10.0.0.0 // 指定10.0.0.0网段的接口参加RIP协议,向外发送路由更新,同时接收邻居发送的路由更新。
network的作用:指定哪个接口参于运行RIP协议。
RIP只能指定主网号,而OSPF更加灵活,可指定子网号进行严格限定例:network 10.2.0.0 等同于指定主网10.0.0.0(RIP只查看主网号)。
实验:RIP的基本配置。
1. 配置命令:R1(config)# router ripR1(config –router )# network 192.168.1.0 指定F0/0参于RIPR1(config –router )# network 192.168.2.0 指定S1/0参于RIPR2(config )# router ripR2(config –router )# network 192.168.2.0R2(config –router )# network 192.168.3.02. 查看路由表:下一跳,度量值R# sh ip route路由环路:由于路由错误,数据在网络中的两个或多个路由器间死循环,直到TTL=0被丢弃。
rip协议配置
RIP协议配置RIP(Routing Information Protocol)是一种基于距离向量的动态路由协议,用于在互联网中的各个路由器之间交换路由信息。
本文将介绍如何配置RIP协议,并进行详细的步骤说明。
1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议,其工作原理是通过交换路由表信息来实现路由选择。
RIP使用跳数(hop count)作为度量标准,每经过一个路由器,跳数加一,默认最大跳数为15。
RIP协议具有简单、易于配置和实现的特点,但由于其距离度量方式简单,适用于小型网络环境。
2. RIP协议配置步骤步骤1:进入路由器配置模式首先,需要通过终端或远程连接工具登录到待配置RIP协议的路由器。
然后,进入路由器的配置模式,可以使用以下命令:enableconfigure terminal步骤2:启用RIP协议接下来,需要启用RIP协议,并指定要使用的版本。
RIP协议有两个版本:RIPv1和RIPv2。
RIPv1是最早的版本,不支持无类别域间路由(CIDR)和VLSM (可变长度子网掩码),RIPv2支持这些功能。
要启用RIP协议并选择版本,可以使用以下命令:router ripversion 2步骤3:配置RIP协议的网络在步骤2中,已经启用了RIP协议并选择了版本。
接下来,需要配置RIP协议所应用的网络。
使用以下命令来配置RIP协议的网络:network <网络地址>其中,“”是指要应用RIP协议的网络地址。
步骤4:配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。
路由器ID可以是路由器的回环接口IP地址,也可以是其他可用的IP地址。
使用以下命令来配置RIP协议的路由器ID:router-id <路由器ID>其中,“”是指要配置的路由器ID。
步骤5:保存配置并退出完成以上配置后,需要保存配置并退出配置模式。
使用以下命令保存配置并退出配置模式:exitwrite3. 验证RIP协议配置完成RIP协议的配置后,可以通过一些命令来验证配置的正确性。
计算机网络实验 课程实验报告 RIP协议原理及配置
西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器(或实验环境)实验所使用软件为 Cisco Packet Tracer。
三、实验基本原理及步骤(或方案设计及理论计算)3.1动态路由协议概述路由协议是运行在路由器上的软件进程,与其他路由器上相同路由协议之间交换路由信息,学习非直连网络的路由信息,加入路由表。
并且在网络拓扑结构变化时自动调整,维护正确的路由信息。
图一动态路由协议前面提到,路由器之间的路由信息交换是基于路由协议实现的。
交换路由信息的最终目的在于形成路由转发表,进而通过此表找到一条数据交换的“最佳”路径。
每一种路由算法都有其衡量“最佳”的一套原则。
大多数算法使用一个量化的参数来衡量路径的优劣,一般说来,参数值越小,路径越好。
该参数可以通过路径的某一特性进行计算,也可以在综合多个特性的基础上进行计算,几个比较常用的特征是:n 路径所包含的路由器结点数(hop count)n 网络传输费用(cost)n 带宽(bandwidth)n 延迟(delay)n 负载(load)n 可靠性(reliability)n 最大传输单元MTU(maximum transmission unit)依据路由器间交换路由信息的内容及路由算法,将路由协议分为:距离-矢量路由协议和链路状态路由协议。
距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议(如OSPF)收集网络拓扑信息,运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP(Routing Information Protocol)路由信息协议最早的动态路由协议,基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割(Split Horizon)毒性逆转(Poisoned Reverse)触发更新(Triggered Update)Hold-Down 定时器3.4RIP的配置关于RIP的配置步骤如下:开启RIP路由功能(路由进程):Router(config)#router rip宣告相关网段:Router(config-router)# network network wildmask 请注意:掩码是用反码的形式。
配置动态路由协议RIP
Outgoing update filter list for all interfaces is not set
Incoming update filter list for all interfaces is not set
10
Redistributing: rip
Default version control: send version 1, receive any version
Interface
Send Recv Triggered RIP Key-chain
FastEthernet0/0 1 2 1
FastEthernet0/1 1 2 1
Automatic network summarization is in effect
Maximum path: 4
Routing for Networks:
配置动态路由协议RIP
1
预备知识
Router(config)#router rip 启用RIP协议(无进程号选 项,即每台路由器只支持一个RIP进程)
Router(config-router)#network network-address 在指定接口上启用RIP进程并通告直连路由配置RIP
协议只需要两步:
1.启动RIP进程 2.宣告需要运行RIP协议的主网
no router rip 禁用RIP协议(关闭RIP进程)。 network-address:是有类网络地址即主网号(family address ),若netwok-address被指定为接口IP地址或子网地址,则路由器 能自动将其转换为相应主网地址。如network 10.1.2.1或network 10.1.2.0,路由器会自动转换为network 10.0.0.0。
实验四(1) RIPV1的配置管理
1 7 2 .1 6 .0 .2 /2 4
PC1
PC2
PC3
ITE PC v4.0 Chapter 1
© 2007 Cisco Systems, Inc. All rights reserved.
Cisco Public
4
基本技能的有关规划
ITE PC v4.0 Chapter 1
ห้องสมุดไป่ตู้
© 2007 Cisco Systems, Inc. All rights reserved.
ITE PC v4.0 Chapter 1
© 2007 Cisco Systems, Inc. All rights reserved.
Cisco Public
12
创新活动
某企业的网络拓扑如图所示,企业总部有较多的互连网段,本部与 分公司的网络之间只有一条可达的链路,分公司因主机规模达到了 近500台,采用了一个由两个连续的C类私有网络汇聚而成的超网。 现有人向你建议了如下的路由规划: 在企业总部,采用RIPv1实现动态路由 由于总部的边界路由器到分部只有一条可达的链路,故在总部的边 界路由器采用汇总的静态路由到达分公司。 为了实现该汇总静态路由在企业总部中的传递,以让企业本部总部 的主机能够访问分部,在本部的边界路由器将到分公司的静态路由 重发布到了RIPv1中。 在企业内部网到外部ISP网络,只有一条可达的链路,因此企业外部 网络到内部采用静态路由,企业内部网到外部Internet采用缺省路由, 并在企业边界路由器上采用缺省路由重定向将之定向到RIPv1中。 请你: 根据该建议,给出路由的具体配置方案并付诸实施; 分析与判断基于RIPv1路由方案的可行性,它能否实现各网段之间的 有效通信?问题及其原因何在?应该采用什么解决方案?
新实验四路由器的基本配置(静态路由、默认路由、RIP、ospf协议)
实验四配置路由器静态路由、默认路由和RIPv2、ospf协议一、实验目的本实验主要用来练习路由器的基本配置,包括静态路由、默认路由和RIPv2路由协议。
二、配置静态路由和默认路由1.绘制拓扑图并保存,拓扑图如下图所示。
连接说明:路由器1型号为2516,路由器2和路由器4的型号均为2501;路由器1的ethernet 0与路由器2的ethernet 0相连;路由器1的serial 0与路由器4的serial 0相连;注意:在连接路由器1和4的串口时,请选择路由器4作为DCE端;2、以路由器1、路由器2和路由器4为配置对象,进行相关设置。
①按下表逐个设置路由器1、路由器2和路由器4的相关接口的IP地址;Router1 Router2 Router4Interface Ethernet 0 10.1.1.1255.255.255.0 10.1.1.2 255.255.255.0Interface Serial 0 12.5.10.1255.255.255.0 12.5.10.2 255.255.255.0举例:对路由器1的两个接口的设置Router>enableRouter#conf terminalRouter(config)#hostname router1 /*设置路由器1名称为router1; Router1(config)#interface Ethernet 0 /*切换到路由器1的以太网接口0 Router1(config-if)#ip address 10.1.1.1 255.255.255.0 /*设置该接口的IP地址等Router1(config-if)#no shutdown /* 开启该接口Router1(config-if)#end /*退出特权模式Router1#conf t /* 再进入配置串行接口0Router1(config)#interface serial 0Router1(config-if)#ip add 12.5.10.1 255.255.255.0Router1(config-if)#no shutdownRouter1(config-if)#end对Router4操作:对Router2操作:对router1操作:说明: 其他两个路由器的接口的IP设置,由学生参照路由器1的示例自己完成;注意:在设置路由器4串口的时候,要设置其时钟速率:Router4(config-if)#clock rate 6400②在路由器4上试着PING其他接口的IP地址,查看并分析结果;③切换到路由器4,设置静态路由;Router4(config)#ip route 10.1.1.0 255.255.255.0 12.5.10.1/*目的站网段地址子网掩码下一站地址④在路由器4上,按如下PING,查看各个结果,并分析原因;Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑤查看路由器4上的路由表;Router4#show ip route⑥切换到路由器2上,配置其静态路由;Router2(config)#ip route 12.5.10.0 255.255.255.0 10.1.1.1⑦再次切换到路由器4,再次PING,查看其结果与上次的不同,并分析原因;Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑧切换到路由器2上,查看它的路由表;Router2#show ip route⑨切换到路由器4上,删除静态路由,设置默认路由;Router4(config)#no ip route 10.1.1.0 255.255.255.0 12.5.10.1 /*删除静态路由Router4(config)#ip route 0.0.0.0 0.0.0.0 12.5.10.1 /*设置默认路由Router4#show ip route三、配置RIPv2和ospf路由协议1、设计如下图所示的拓扑图,R1和R2通过串口连接,PC为以太网口连接,各接口IP地址设置如图中已给出所示,路由器型号均为2610;2、自己完成路由器R1和R2的各自的以太网口和串口的配置;R1的配置R2的配置PC的IP的配置:3、分别查看R1和R2 上的路由信息,在PC上互相测试连通性的情况,分析结果(未做);4、在R1上配置RIPv2协议;参考命令如下:R1(config)#router rip //启用rip协议R1(config-router)#network 172.16.0.0 申明本设备的直连网段R1(config-router)#version 2 默认的是版本1,这里改成版本25、在R2上配置RIPv2协议;参考命令如下:R2(config)#router rip //启用rip协议R2(config-router)#network 172.16.0.0 申明本设备的直连网段R2(config-router)#version 2 默认的是版本1,这里改成版本26、再查看R1和R2的路由信息,再测试两PC的连通性,分析此时的结果。
CISCO实验教程之四RIP动态路由协议配置
CISCO实验教程之四:RIP动态路由协议配置一、路由表功能介绍所谓路由表,指的是路由器或者其他互联网网络设备上存储的表,该表中存有到达特定网络终端的路径,在某些情况下,还有一些与这些路径相关的度量。
路由器的主要工作就是为经过路由器的每个数据包寻找一条最佳传输路径,并将该数据有效地传送到目的站点。
由此可见,选择最佳路径的策略即路由算法是路由器的关键所在。
为了完成这项工作,在路由器中保存着各种传输路径的相关数据——路由表(Routing Table),供路由选择时使用,表中包含的信息决定了数据转发的策略。
打个比方,路由表就像我们平时使用的地图一样,标识着各种路线,路由表中保存着子网的标志信息、网上路由器的个数和下一个路由器的名字等内容。
路由表可以是由系统管理员固定设置好的,也可以由系统动态修改,可以由路由器自动调整,也可以由主机控制。
1.静态路由表由系统管理员事先设置好固定的路由表称之为静态(static)路由表,一般是在系统安装时就根据网络的配置情况预先设定的,它不会随未来网络结构的改变而改变。
2.动态路由表动态(Dynamic)路由表是路由器根据网络系统的运行情况而自动调整的路由表。
路由器根据路由选择协议(Routing Protocol)提供的功能,自动学习和记忆网络运行情况,在需要时自动计算数据传输的最佳路径。
路由器通常依靠所建立及维护的路由表来决定如何转发。
路由表能力是指路由表内所容纳路由表项数量的极限。
由于Internet上执行BGP协议的路由器通常拥有数十万条路由表项,所以该项目也是路由器能力的重要体现。
路由表项如下:首先,路由表的每个项的目的字段含有目的网络前缀。
其次,每个项还有一个附加字段,还有用于指定网络前缀位数的子网掩码(address mask).第三,当下一跳字段代表路由器时,下一跳字段的值使用路由的IP地址。
理解网际网络中可用的网络地址(或网络ID)有助于路由决定。
这些知识是从称为路由表的数据库中获得的。
思科CISCO动态路由与RIP协议详解
思科CISCO动态路由与RIP协议详解动态路由是计算机网络中常用的一种路由选择机制。
与静态路由相比,动态路由可以根据网络状态自动调整路由表,提高网络的效率和可靠性。
思科CISCO作为网络设备的领导厂商,提供了丰富的动态路由协议,其中之一就是RIP协议。
一、动态路由的基本概念动态路由是指通过交换路由信息,自动构建和维护路由表的路由选择方法。
它主要包括路由器之间通过路由协议交换信息、计算最佳路径、更新路由表等步骤。
与静态路由相比,动态路由的优势在于提供了一种自动化的方式,可以根据网络环境的变化来调整路由路径,适应网络的动态变化。
二、RIP协议概述RIP(Routing Information Protocol)是思科CISCO提供的一种最常见的动态路由协议。
RIP协议使用跳数(即经过的路由器个数)来衡量路径的优劣,在路由选择时选择跳数最少的路径。
RIP协议简单易用,适用于小型网络,但是在大型网络中由于其算法的局限性,可能会产生一些问题。
1. RIP协议的工作原理RIP协议中的路由器使用路由信息表(Routing Table)来存储路由信息,每个路由器定期向相邻的路由器广播自己的路由信息,并接收和更新其他路由器的路由信息。
RIP协议中,每个路由器最初将其直连网络的距离设置为0,并随着接收到的路由信息更新路由表。
当路由器检测到相邻路由器的距离发生变化时,它会更新路由表,并将新的路由信息通知其他路由器。
2. RIP协议的特点RIP协议具有以下几个特点:- 距离向量协议:RIP协议以跳数作为衡量路径优劣的标准,采用的是距离向量算法。
这意味着RIP协议只关心路径中路由器的数量,而不考虑路径的带宽、延迟等其他因素。
- 路由更新频繁:RIP协议的路由更新频率较高,通常为30秒一次。
这样可以及时响应网络拓扑的变化,但也会导致网络中产生大量的路由更新报文,增加网络带宽的消耗。
- 发送完整路由表:RIP协议在路由更新时,会发送完整的路由表信息,而不是只发送变化的部分。
任务2-4:动态路由协议RIP配置
Network Protocol Connected RIP IGRP
Destination Network 10.120.2.0 172.16.1.0 172.17.3.0
Exit Interface E0 S0 S1
172.17.3.0
被路由协议: IP,IPX…… 路由协议: RIP, IGRP……
无类路由协议
在路由更新广播中含有相关网络的子网掩码信息。 支持变长子网掩码。 可以手动控制是否在一个网络边界进行的总结。 无类路由包括:RIP v2、EIGRP、OSPF、IS-IS。
距离矢量路由协议概述
定期拷贝路由表给邻居路由器,并累积向量 依据跳数判断路径的优劣
B C 距离—多远 向量—在哪个方向 A
EIGRP IGRP OSPF RIP
度量值( Metric )
度量值越小,路径就越好。 度量因素:
带宽(Bandwidth) 延迟(Delay) 负载(Load) 可靠性(Reliability) 跳数(Hop Count)
(3)有类路由和无类路由
有类路由协议
在路由更新广播中不携带相关网络的子网掩码信息。 在网络边界按标准的网络类别(A类、B类、C类)发生自 动总结。 自动假设网络中同一个标准网络的各子网总是连续的。 有类路由协议包括:RIP Version 1 (RIPv1)、IGRP。
(1)水平分割
•从一个接口接收的路由不会再从这个接口发送出去. •但是只对两台路由生效,三台以上的不生效 •水平分割包含简单的水平分割和毒性逆转水平分割
(2)毒性逆转
•简单的水平分割采用抑制信息的工作方式,毒性逆转水平分割是 改进的方式,现在都用此方式. •毒性逆转的水平分隔的规则:当更新信息被发送出某接口时,信息 中将指定从该接口接收到的更新信息中获取的网络是不可达的.
实验四 RIP配置
PC1
192.168.1.5
255.255.255.0
192.168.1.1
PC2
192.168.4.5
255.255.255.0
192.168.4.1
第二步:在Router-A、Router-B、Router-C上配置接口的IP地址等信息
路由器
相关配置(下划线部分要根据实际情况进行修改)
Router-A
实验四RIP路由配置
一、实验目的
掌握动态路由的配置方法,理解RIP协议的工作过程
二、应用环境
在路由器较多的环境里,手工配置静态路由给管理员带来大的工作负担在不太稳定的网络环境里,手工修改表不现实。
三、实验设备
Packet Tracer 5.1虚拟软件
四、实验拓扑
五、实验要求
配置表
路由器
Router-A
第四步:验证最终结果(有两种方法)
路由器
用show ip route显示路由表。若显示类似以下结果,则表示配置成功!
Router-A
Router-B
Router-C
Router-A#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
Router-A (config)#interfacef0/1
Router-A (config-if)#ip address192.168.2.1255.255.255.0
Router-A (config-if)#no shut
第三步:在Router-A、Router-B、Router-C上配置静态路由协议
配置实现动态路由器协议RIP
配置实现动态路由器协议RIP一、实验目的1. 熟练掌握动态路由协议PIP及RIP路由协议的配置方法;2. 掌握路由器路由表内容的查看方法;3. 能按要求利用Cisco packet V5.00模拟配置工具绘制出奔实验的拓扑图,并能实现拓扑的物理连接;4. 熟悉配置RIP路由表项的基本操作步骤;掌握在小型规模网络中配置实现RIP 距离矢量类路由协议的方法。
二、实验环境/实验拓扑1.每人一机,安装Cisco packet V5.00模拟配置工具;2.在Cisco packet V5.00模拟配置工具中通过添加和连接设备构建出奔实验的相应拓扑图三、实验内容1. 每人一机,安装Cisco packet V5.00模拟配置工具;2. 在Cisco packet V5.00模拟配置工具中绘制出相应的实验拓扑图;3. 逐个单击拓扑图中的每台设备,进入该设备的命令进行交互操作,配置RIP 路由项;4. 利用shown ip route , show ip protocols, debug ip rip 等进行查看命令设备的动态路由协议及路由表相关设备信息;5. 利用ping ,traceroute, telent, debug等相关命令,进行网络连通性检查和配置结果测试。
四、实验步骤Step1: 选择添加3个PC-PT设备,3个2620XM路由器设备至逻辑工作空间;(提示:2620XM路由器需要断电后接插WIC-2T模块才有广域网互联用的高速同步串口)Step2: 将PC-PT PC0命名为PC1;将PC-PT PC1命名为PC2;将PC-PT PC2命名为PC3;Step3: 配置PC1的IP、子网掩码、默认网关3项基本参数;(PC1: 172.16.1.2 255.255.255.0 GW: 172.16.1.1)Step4: 配置PC2的IP、子网掩码、默认网关3项基本参数;(PC2: 172.16.3.2 255.255.255.0 GW: 172.16.3.1)Step5: 配置PC3的IP、子网掩码、默认网关3项基本参数;(PC3: 172.16.5.2 255.255.255.0 GW: 172.16.5.1)Step6:将Router0路由器的主机名命名为R1;将Router1路由器的主机名命名为R2;将Router2路由器的主机名命名为R3;(提示:注意命名顺序和原设备下标应对应)Step7:用正确的连接线缆将PC1连接到R1的Fastethernet0/0端口;Step8:用正确的连接线缆将R1的Serial0/0端口连接到R2的Serial0/0端口;(提示:注意DCE/DTE端的划分:本题设定R2为其两边的路由器提供时钟速率,即:时钟频率均在R2上配)Step9:用正确的连接线缆将R2的Serial0/1端口连接到R3的Serial0/0端口;(提示:注意DCE/DTE端的划分:本题设定R2为其两边的路由器提供时钟速率,即:时钟频率均在R2上配)Step10:用正确的连接线缆将PC2连接到R2的Fastethernet0/0端口;Step11:用正确的连接线缆将PC3连接到R3的Fastethernet0/0端口;Step12: 配置R1的Fastethernet0/0端口;(IP地址、子网掩码、激活端口)(提示:IP地址: 172.16.1.1、子网掩码: 255.255.255.0、激活端口: no shutdown)Step13: 配置R2的Fastethernet0/0端口;(IP地址、子网掩码、激活端口)(提示:IP地址: 172.16.3.1、子网掩码: 255.255.255.0、激活端口: no shutdown)Step14: 配置R1的Serial0/0端口;(IP地址、子网掩码、封装WAN协议帧格式、激活端口)(IP地址:172.16.2.1、子网掩码:255.255.255.0、封装WAN协议帧格式:encap PPP、激活端口:no shut)协议帧格式、激活端口)(时钟频率:clock rate 64000、IP地址:172.16.2.2、子网掩码:255.255.255.0、封装WAN协议帧格式:encap PPP、激活端口:no shut)Step16:配置R2的Serial0/1端口;(时钟频率、IP地址、子网掩码、封装WAN 协议帧格式、激活端口)(时钟频率:clock rate 64000、IP地址:172.16.4.1、子网掩码:255.255.255.0、封装WAN协议帧格式:encap PPP、激活端口:no shut)激活端口)(IP地址:172.16.4.2、子网掩码:255.255.255.0、封装WAN协议帧格式:encap PPP、激活端口:no shut)Step18:配置R3的Fastethernet0/0端口;(IP地址、子网掩码、激活端口)(提示:IP地址: 172.16.5.1、子网掩码: 255.255.255.0、激活端口: no shutdown)Step19:测试当前PC0至各节点的连通性。
RIP路由协议的配置
实验8:RIP路由协议的配置【实验题目】RIP路由协议的配置【实验目的】1、理解动态路由的概念、原理。
2、掌握RIPv2的配置方法。
【预备知识】1、配置IP地址Router(config)# interface interface-type进入接口配置模式Router(config-if)# ip address ip-address ip-mask配置该接口的IP地址Router(config-if)# no ip address 删除该接口的IP地址2、关闭和重启接口Router(config)# interface fa0/0 进入接口配置模式Router(config-if)# shutdown 关闭接口Router(config-if)# no shutdown 重启接口3、RIPv2配置方法Router (config)# router ripRouter (config)# version 2Router (config-router)# network [network ID] ! 只发布属于分类网络的直连网络Router (config-router)# network [network ID]【实验内容】1、完成如下网络拓扑图的“RIP路由协议”的配置,使得PC1和PC2能相互通信。
注意接口要严格按照拓扑图。
并完成下列问题:实验步骤:1)把交换机、路由器、计算机之间的线连接好,注意路由器1与路由器2之间用串口线,但是要先添加WIC-1T模块,并且要标记好各自连接的端口号是多少,以免配置时容易混淆,导致出错。
2)配置好每台计算机的IP地址、子网掩码和网关(与之直连的路由器接口的IP地址)。
此时测试各主机之间是不可以相互通信的。
3)在Router 0,进入到接口f0/1,配置该接口的IP、子网掩码、并启动接口;然后进入到接口s0/0/0, 配置该接口的IP、子网掩码和时钟频率,并启动接口;最后配置RIP 路由协议。
RIP协议原理及配置实验报告
RIP协议原理及配置实验报告RIP(Routing Information Protocol)是一种距离向量路由协议,用于在网络中实现动态路由选择。
在本实验中,我们将探索RIP协议的原理,并通过配置实验来进一步了解RIP协议的工作方式。
实验目的:1.了解RIP协议的原理和工作机制。
2.掌握RIP协议的配置和参数设置。
3.验证RIP协议的路由更新和选择功能。
实验设备和拓扑:我们将使用3台路由器和1台主机进行实验,拓扑如下:```R1/\/\R2---R3\/\/R4```其中,R1、R2、R3和R4分别代表四台路由器,主机连接在R4上。
实验步骤:1.配置各个路由器的IP地址和接口信息。
2.启用RIP协议并配置相应的路由。
3.观察RIP协议的路由更新和选择过程。
4.进行路由故障实验,观察RIP协议的故障检测和路径切换。
实验结果和分析:1.配置各个路由器的IP地址和接口信息:我们根据拓扑图配置了每个路由器的IP地址和接口,确保它们能够相互通信。
2.启用RIP协议并配置相应的路由:在每个路由器上启用RIP协议,并配置相应的网络和跳数。
通过这些配置,每个路由器都能够了解到整个网络的拓扑结构。
3.观察RIP协议的路由更新和选择过程:我们使用"show ip route"命令观察每个路由器的路由表,可以看到RIP协议不断地更新路由信息,每隔一段时间就传递最新的路由信息给邻居路由器。
通过路由更新和选择过程,网络中的每个路由器都能选择最佳路径转发数据。
4.进行路由故障实验:我们模拟了一条连接R1和R2之间的链路故障,观察RIP协议如何检测到这个故障并调整路由。
实验结果显示,R1通过其他可达路径选择了新的最佳路径,并继续进行数据转发,实现了路由的故障恢复。
实验总结:通过本次实验,我们深入了解了RIP协议的原理和工作方式。
RIP协议通过周期性的路由更新和选择机制,实现了动态路由的自适应和故障恢复能力。
rip路由协议配置实验
rip路由协议配置实验RIP路由协议配置实验。
RIP(Routing Information Protocol)是一种基于距离向量的路由协议,用于在小型网络中实现路由信息的交换和更新。
在本实验中,我们将学习如何配置RIP路由协议,并进行一些简单的实验来加深对RIP协议的理解。
首先,我们需要了解RIP路由协议的基本原理。
RIP协议使用跳数(hop count)作为路由选择的度量标准,每经过一个路由器,跳数加1。
RIP协议通过交换路由更新报文来实现路由信息的更新,它使用定时器来触发路由更新,并且具有最大跳数限制,通常为15跳。
在实际网络中,RIP协议通常用于小型网络,因为它的算法相对简单,但是在大型网络中不太适用。
接下来,我们将进行RIP路由协议的配置实验。
首先,我们需要在路由器上进入配置模式,然后使用以下命令开启RIP协议:```。
Router(config)# router rip。
Router(config-router)# network <network-address>。
```。
在上述命令中,`<network-address>`是指本地网络的地址,我们需要将所有的本地网络地址都加入到RIP协议中。
这样,路由器就会开始向相邻路由器发送RIP路由更新报文,并接收相邻路由器发送的路由更新报文。
接着,我们可以使用以下命令查看RIP路由表:```。
Router# show ip route。
```。
通过查看RIP路由表,我们可以清晰地看到当前路由器学习到的所有路由信息,包括目的网络地址、下一跳地址和跳数等信息。
这有助于我们了解RIP协议的路由选择过程。
除了查看RIP路由表,我们还可以使用以下命令查看RIP协议的运行状态:```。
Router# show ip protocols。
```。
通过查看RIP协议的运行状态,我们可以了解到RIP协议的版本、发送/接收的路由更新报文数量、定时器的设置等信息,这有助于我们监控RIP协议的运行情况。
路由器的RIP路由协议配置方法
路由器的RIP路由协议配置方法路由器是计算机网络中的重要设备,用于在不同网络之间转发数据包。
路由器使用路由协议来确定数据包的最佳路径,其中RIP (Routing Information Protocol)是一种常用的动态路由协议之一。
本文将介绍路由器上配置RIP路由协议的方法。
一、了解RIP路由协议RIP是一种基于距离向量的路由协议,使用了跳数作为决策路径的指标。
它的工作原理是通过交换路由表信息,计算出到达目的网络的最佳路径,并定期更新路由表。
二、准备工作在配置RIP协议之前,需要确保路由器已经正确连接,并且可以访问配置命令行接口。
另外,确保你已经了解网络拓扑,包括各个网络接口的IP地址和子网掩码。
三、进入路由器的命令行界面使用合适的终端工具,如SecureCRT或PuTTY,通过串口或SSH 等方式连接到路由器。
输入正确的用户名和密码后,成功登录路由器操作系统。
四、进入全局配置模式在命令行界面下,输入以下命令,进入全局配置模式:```shellconfigure terminal```五、配置RIP路由协议输入以下命令,开始配置RIP路由协议:```shellrouter rip```六、配置本地接口在RIP配置模式下,输入以下命令,开始配置本地接口:```shellnetwork <本地网络地址>```其中,本地网络地址是指路由器所在的网络地址,可以使用子网掩码来指定具体的网络范围。
如果有多个本地接口,重复执行该命令配置其他接口。
七、设定版本号继续在RIP配置模式下,输入以下命令,设定RIP版本号:```shell```RIP支持两个版本,版本1和版本2。
版本2对于大规模网络更为高效,因此建议使用版本2。
八、跳数限制继续在RIP配置模式下,输入以下命令,设定跳数限制:```shellmaximum-paths 4```跳数限制是指最多允许的跳数数量,即经过的路由器数量。
根据网络规模和需求,可以调整跳数限制。
配置动态路由RIP
电子信息工程学系实验报告 ——适用于计算机课程课程名称: 网络工程设计与系统集成实验项目名称:配置动态路由RIP 实验时间:2011-06-1 班级: 计算机082 姓名:沈梦琼 学号: 810704237实 验 目 的:1. 熟悉动态路由RIP 协议以及它的相关知识和运用。
2. 掌握动态路由RIP 的基本配置实 验 环 境:Cisco Packet Tracer实 验 内 容 及 过 程:一、实验环境构建实验环境中各个网段与路由器接口IP 地址分配如上图所示。
成 绩:指导教师(签名):二、为各个PC配置静态IP地址(以PC0为例子)三、RIP配置实验首选根据实验需要配置好PC机及路由器各个接口的IP地址等参数。
1、三个路由器的基本配置基本配置主要是配置路由器的名字,安全密码,各个端口的IP地址等。
路由器Router0的配置为例,其余的路由器与该路由器配置相似。
2、RIP路由协议配置Router0的配置10.0.0.0是B类网络,前8bits是网络ID,在配置时应该是netwokRouter1的配置Router2的配置给每个路由器RIP协议启用第二版3、RIP路由协议的诊断与排错查看路由表show ip routeshow ip rip databasedebug ip rip开启RIP诊断no debug ip rip 关闭RIP诊断4、给每台路由器配置水平分割以路由器Router1为例5、使用计算机不同网段互ping检查网络连通实验心得:通过这次实验了解了动态路由协议采用自适应路由算法,能够根据网络拓扑的变化而重新计算机最佳路由,也掌握了一些RIP协议基本配置命令。
第一次在实验室完成时,是建立在配置静态路由的基础上配置动态RIP的,感觉不应该是这样配置的。
于是回宿舍下载软件,按照使用手册中配置动态路由RIP的步骤一步一步配置,结果可以PING通各台PC机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CISCO实验教程之四:RIP动态路由协议配置一、路由表功能介绍所谓路由表,指的是路由器或者其他互联网网络设备上存储的表,该表中存有到达特定网络终端的路径,在某些情况下,还有一些与这些路径相关的度量。
路由器的主要工作就是为经过路由器的每个数据包寻找一条最佳传输路径,并将该数据有效地传送到目的站点。
由此可见,选择最佳路径的策略即路由算法是路由器的关键所在。
为了完成这项工作,在路由器中保存着各种传输路径的相关数据——路由表(Routing Table),供路由选择时使用,表中包含的信息决定了数据转发的策略。
打个比方,路由表就像我们平时使用的地图一样,标识着各种路线,路由表中保存着子网的标志信息、网上路由器的个数和下一个路由器的名字等内容。
路由表可以是由系统管理员固定设置好的,也可以由系统动态修改,可以由路由器自动调整,也可以由主机控制。
1.静态路由表由系统管理员事先设置好固定的路由表称之为静态(static)路由表,一般是在系统安装时就根据网络的配置情况预先设定的,它不会随未来网络结构的改变而改变。
2.动态路由表动态(Dynamic)路由表是路由器根据网络系统的运行情况而自动调整的路由表。
路由器根据路由选择协议(Routing Protocol)提供的功能,自动学习和记忆网络运行情况,在需要时自动计算数据传输的最佳路径。
路由器通常依靠所建立及维护的路由表来决定如何转发。
路由表能力是指路由表内所容纳路由表项数量的极限。
由于Internet上执行BGP协议的路由器通常拥有数十万条路由表项,所以该项目也是路由器能力的重要体现。
路由表项如下:首先,路由表的每个项的目的字段含有目的网络前缀。
其次,每个项还有一个附加字段,还有用于指定网络前缀位数的子网掩码(address mask).第三,当下一跳字段代表路由器时,下一跳字段的值使用路由的IP地址。
理解网际网络中可用的网络地址(或网络ID)有助于路由决定。
这些知识是从称为路由表的数据库中获得的。
路由表是一系列称为路由的项,其中包含有关网际网络的网络ID 位置信息。
路由表不是对路由器专用的。
主机(非路由器)也可能有用来决定优化路由的路由表。
路由表项的类型路由表中的每一项都被看作是一个路由,并且属于下列任意类型:网络路由网络路由提供到网际网络中特定网络ID 的路由。
主路由主路由提供到网际网络地址(网络ID 和节点ID)的路由。
主路由通常用于将自定义路由创建到特定主机以控制或优化网络通信。
默认路由如果在路由表中没有找到其他路由,则使用默认路由。
例如,如果路由器或主机不能找到目标的网络路由或主路由,则使用默认路由。
默认路由简化了主机的配置。
使用单个默认的路由来转发带有在路由表中未找到的目标网络或网际网络地址的所有数据包,而不是为网际网络中所有的网络ID 配置带有路由的主机。
路由表结构路由表中的每项都由以下信息字段组成:网络ID主路由的网络ID 或网际网络地址。
在IP 路由器上,有从目标IP 地址决定IP 网络ID 的其他子网掩码字段。
转发地址数据包转发的地址。
转发地址是硬件地址或网际网络地址。
对于主机或路由器直接连接的网络,转发地址字段可能是连接到网络的接口地址。
接口当将数据包转发到网络ID 时所使用的网络接口。
这是一个端口号或其他类型的逻辑标识符。
跃点数路由首选项的度量。
通常,最小的跃点数是首选路由。
如果多个路由存在于给定的目标网络,则使用最低跃点数的路由。
某些路由选择算法只将到任意网络ID 的单个路由存储在路由表中,即使存在多个路由。
在此情况下,路由器使用跃点数来决定存储在路由表中的路由。
注意前面的列表是路由器所使用的路由表中字段的典型列表。
不同的可路由协议路由表中的实际字段可能会改变。
二、RIP动态路由协议介绍RIP(Routing Information Protocols,路由信息协议)是使用最广泛的距离向量协议,它是由施乐(Xerox)在70年代开发的。
当时,RIP是XNS(Xerox Network Service,施乐网络服务)协议簇的一部分。
TCP/IP版本的RIP是施乐协议的改进版。
RIP最大的特点是,无论实现原理还是配置方法,都非常简单。
度量方法RIP的度量是基于跳数(hops count)的,每经过一台路由器,路径的跳数加一。
如此一来,跳数越多,路径就越长,RIP算法会优先选择跳数少的路径。
RIP支持的最大跳数是15,跳数为16的网络被认为不可达。
路由更新RIP中路由的更新是通过定时广播实现的。
缺省情况下,路由器每隔30秒向与它相连的网络广播自己的路由表,接到广播的路由器将收到的信息添加至自身的路由表中。
每个路由器都如此广播,最终网络上所有的路由器都会得知全部的路由信息。
正常情况下,每30秒路由器就可以收到一次路由信息确认,如果经过180秒,即6个更新周期,一个路由项都没有得到确认,路由器就认为它已失效了。
如果经过240秒,即8个更新周期,路由项仍没有得到确认,它就被从路由表中删除。
上面的30秒,180秒和240秒的延时都是由计时器控制的,它们分别是更新计时器(Update Timer)、无效计时器(Invalid Timer)和刷新计时器(Flush Timer)。
路由循环距离向量类的算法容易产生路由循环,RIP是距离向量算法的一种,所以它也不例外。
如果网络上有路由循环,信息就会循环传递,永远不能到达目的地。
为了避免这个问题,RIP等距离向量算法实现了下面4个机制。
水平分割(split horizon)。
水平分割保证路由器记住每一条路由信息的来源,并且不在收到这条信息的端口上再次发送它。
这是保证不产生路由循环的最基本措施。
毒性逆转(poison reverse)。
当一条路径信息变为无效之后,路由器并不立即将它从路由表中删除,而是用16,即不可达的度量值将它广播出去。
这样虽然增加了路由表的大小,但对消除路由循环很有帮助,它可以立即清除相邻路由器之间的任何环路。
触发更新(trigger update)。
当路由表发生变化时,更新报文立即广播给相邻的所有路由器,而不是等待30秒的更新周期。
同样,当一个路由器刚启动RIP时,它广播请求报文。
收到此广播的相邻路由器立即应答一个更新报文,而不必等到下一个更新周期。
这样,网络拓扑的变化会最快地在网络上传播开,减少了路由循环产生的可能性。
抑制计时(holddown timer)。
一条路由信息无效之后,一段时间内这条路由都处于抑制状态,即在一定时间内不再接收关于同一目的地址的路由更新。
如果,路由器从一个网段上得知一条路径失效,然后,立即在另一个网段上得知这个路由有效。
这个有效的信息往往是不正确的,抑制计时避免了这个问题,而且,当一条链路频繁起停时,抑制计时减少了路由的浮动,增加了网络的稳定性。
即便采用了上面的4种方法,路由循环的问题也不能完全解决,只是得到了最大程度的减少。
一旦路由循环真的出现,路由项的度量值就会出现计数到无穷大(Count to Infinity)的情况。
这是因为路由信息被循环传递,每传过一个路由器,度量值就加1,一直加到16,路径就成为不可达的了。
RIP选择16作为不可达的度量值是很巧妙的,它既足够的大,保证了多数网络能够正常运行,又足够小,使得计数到无穷大所花费的时间最短。
邻居有些网络是NBMA(Non-Broadcast MultiAccess,非广播多路访问)的,即网络上不允许广播传送数据。
对于这种网络,RIP就不能依赖广播传递路由表了。
解决方法有很多,最简单的是指定邻居(neighbor),即指定将路由表发送给某一台特定的路由器。
RIP的缺陷RIP虽然简单易行,并且久经考验,但是也存在着一些很重要的缺陷,主要有以下几点:1、过于简单,以跳数为依据计算度量值,经常得出非最优路由;2、度量值以16为限,不适合大的网络;3、安全性差,接受来自任何设备的路由更新;4、不支持无类IP地址和VLSM(Variable Length Subnet Mask,变长子网掩码);5、收敛缓慢,时间经常大于5分钟;6、消耗带宽很大。
三、RIP动态路由协议的配置命令(以下图为例)1、在下面的网络里,有三台路由器,所有的路由器都运行RIP协议,仅要实现三台路由器互通配置:Joe(config)#routerripJoe(config-router-rip)#network192.168.0.0/24Joe(config-router-rip)#network192.168.1.0/24Hamer(config)#routerripHamer(config-router-rip)#network192.168.1.0/24Hamer(config-router-rip)#network133.81.1.0/24Tom(config)#routerripTom(config-router-rip)#network192.168.1.0/24Tom(config-router-rip)#network133.81.2.0/242、在下面的网络里,有三台路由器,所有的路由器都运行RIP协议,要实现:(1)Ros的E0端口接收Hata和Bito发来的路由更新报文。
(2)Ros在E0发送的更新报文仅发送给Bito。
配置:Ros的配置如下:Ros(config)#routerripRos(config-router-rip)#network192.168.1.0/24Ros(config-router-rip)#network10.8.11.0/24Ros(config-router-rip)#passive-interfaceeth0/0Ros(config-router-rip)#neighbor192.168.1.35Bito的配置如下:Bito(config)#routerripBito(config-router-rip)#network192.168.1.0/24Bito(config-router-rip)#network137.1.1.3/24Hata的配置如下:Hata(config)#routerripHata(config-router-rip)#network192.168.1.0/243、如下图所示:有三台路由器,Melu和Haha现在正常运行,现要添加一台名称为Toba的HOS路由器使Toba和Haha互相联通,并且不能破坏现在Melu和Haha的运行状态。
已知Melu和Haha运行的协议为:(1)Haha上运行的是RIPv1,无认证配置。
(2)Melu上运行的是RIPv2,无认证配置。
分析:HOS默认值是,RIP发送版本1,接收版本1和版本2的update报文。
