行波测距的原理分析以及系统实现
《行波测距技术》课件

A 智能电网
行波测距技术可用于智能电网的故 障定位和监测,提高电网的运行效
率和安全性。
B
C
D
物联网
在物联网领域,行波测距技术可为各种传 感器提供高精度、高可靠性的距离测量, 促进物联网的发展和应用。
输电线路
在输电线路中,行波测距技术可用于线路 故障的快速定位和监测,降低线路维护成 本。
行波测距技术的原理
总结词
行波测距技术的原理基于电磁波的传播速度和时间测量。
详细描述
行波测距技术的原理基于电磁波的传播速度和时间测量。它 通过发送行波信号,如超声波或电磁波,并测量该信号在目 标物体上的反射时间,然后根据电磁波的传播速度计算出目 标物体与测量点之间的距离。
行波测距技术的应用场景
总结词
行波测距技术广泛应用于各种需要精确测量距离的领域。
详细描述
行波测距技术广泛应用于各种需要精确测量距离的领域,如无损检测、智能交通 系统、机器人技术、航空航天等。它具有高精度、高可靠性和非接触测量的优点 ,因此在许多领域中得到了广泛应用。
02
行波测距技术的分类
基于电力的行波测距技术
总结词
通过测量电力行波在传输线中的传播时间,计算出传输线长度。
详细描述
基于电力的行波测距技术利用电力行波在输电线路中的传播特性,通过测量行波的传播时间来计算输 电线路的长度。该技术具有精度高、测量速度快、不受地形限制等优点,广泛应用于高压输电线路的 测量。
基于声音的行波测距技术
总结词
通过测量声音行波在介质中的传播时间,计算出距离。
详细描述
基于声音的行波测距技术利用声音行波在空气、水等介质中的传播特性,通过测量行波的传播时间来计算距离。 该技术具有操作简便、成本低廉等优点,常用于短距离测量,如管道长度、水深等。
应用于输电线路故障测距的行波波速仿真分析

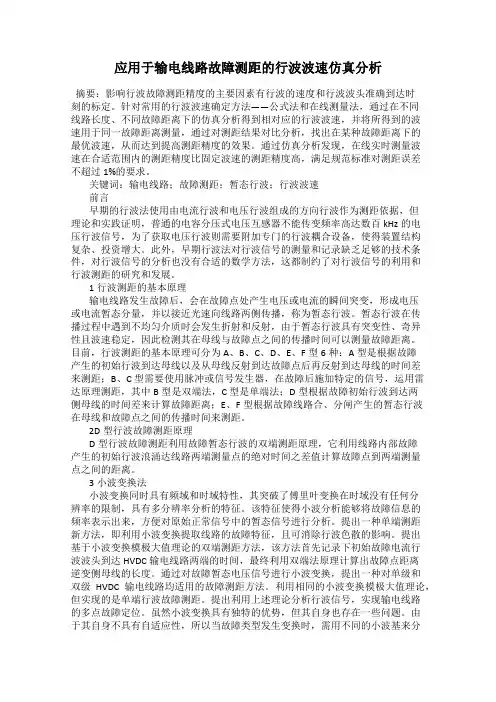

应用于输电线路故障测距的行波波速仿真分析摘要:影响行波故障测距精度的主要因素有行波的速度和行波波头准确到达时刻的标定。
针对常用的行波波速确定方法——公式法和在线测量法,通过在不同线路长度、不同故障距离下的仿真分析得到相对应的行波波速,并将所得到的波速用于同一故障距离测量,通过对测距结果对比分析,找出在某种故障距离下的最优波速,从而达到提高测距精度的效果。
通过仿真分析发现,在线实时测量波速在合适范围内的测距精度比固定波速的测距精度高,满足规范标准对测距误差不超过1%的要求。
关键词:输电线路;故障测距;暂态行波;行波波速前言早期的行波法使用由电流行波和电压行波组成的方向行波作为测距依据,但理论和实践证明,普通的电容分压式电压互感器不能传变频率高达数百kHz的电压行波信号,为了获取电压行波则需要附加专门的行波耦合设备,使得装置结构复杂、投资增大。
此外,早期行波法对行波信号的测量和记录缺乏足够的技术条件,对行波信号的分析也没有合适的数学方法,这都制约了对行波信号的利用和行波测距的研究和发展。
1行波测距的基本原理输电线路发生故障后,会在故障点处产生电压或电流的瞬间突变,形成电压或电流暂态分量,并以接近光速向线路两侧传播,称为暂态行波。
暂态行波在传播过程中遇到不均匀介质时会发生折射和反射,由于暂态行波具有突变性、奇异性且波速稳定,因此检测其在母线与故障点之间的传播时间可以测量故障距离。
目前,行波测距的基本原理可分为A、B、C、D、E、F型6种:A型是根据故障产生的初始行波到达母线以及从母线反射到达故障点后再反射到达母线的时间差来测距;B、C型需要使用脉冲或信号发生器,在故障后施加特定的信号,运用雷达原理测距,其中B型是双端法,C型是单端法;D型根据故障初始行波到达两侧母线的时间差来计算故障距离;E、F型根据故障线路合、分闸产生的暂态行波在母线和故障点之间的传播时间来测距。
2D型行波故障测距原理D型行波故障测距利用故障暂态行波的双端测距原理,它利用线路内部故障产生的初始行波浪涌达线路两端测量点的绝对时间之差值计算故障点到两端测量点之间的距离。
利用故障特征频带和TT变换的电缆单端行波测距

利用故障特征频带和TT变换的电缆单端行波测距一、电缆单端行波测距原理电缆单端行波测距技术是一种利用电缆内部的行波信号来实现电缆故障位置测距的技术。
在电缆内部传输的行波信号会在故障点发生部分反射,根据这些反射信号可以确定故障点的位置。
而利用故障特征频带和TT变换的电缆单端行波测距是对电缆行波信号进行特征分析的一种技术方法。
故障特征频带是指在电缆故障发生后,行波信号在频域上出现的特征频带,这些特征频带与电缆长度和故障位置有一定的关系。
通过对这些特征频带的分析,可以实现对电缆故障位置的测距。
而TT变换是一种将时域信号转换为频域信号的变换方法,通过对行波信号进行TT变换可以得到信号的频谱分布情况,进而实现对特征频带的提取和分析。
二、电缆单端行波测距方法利用故障特征频带和TT变换的电缆单端行波测距主要包括以下几个步骤:1. 采集电缆行波信号数据首先需要在电缆的一端安装传感器,并利用该传感器采集电缆内部的行波信号数据。
通常可以使用高频探头或传感器进行信号的采集,采集的数据包括了传播时域信息。
2. 进行TT变换将采集到的电缆行波信号数据进行TT变换,得到信号的频谱分布情况。
通过对频域信号的分析,可以提取出故障特征频带。
3. 特征频带分析对所提取出的故障特征频带进行分析,包括频带的数量、位置、幅值等特征。
通过特征频带的分析可以确定故障的位置和性质。
4. 故障距离测算根据故障特征频带的分析结果,结合信号传播速度等参数,可以计算出故障距离,从而实现对电缆故障位置的测距。
5. 故障定位根据故障距离的测算结果,可以确定故障位置,并进行定位标记。
1. 高精度:通过对故障特征频带的精确分析,可以实现对电缆故障位置的高精度测定。
2. 高效率:测距过程简洁明了,不需要复杂的设备和大量的测量数据,可以快速、准确地完成电缆故障的定位。
3. 低成本:相比传统的电缆故障检测方法,利用故障特征频带和TT变换的电缆单端行波测距可以降低成本,提高效益。
测距式行波距离保护的研究_二_原理方案与仿真试验_董杏丽

测距式行波距离保护的研究(二)——原理方案与仿真试验董杏丽1,葛耀中1,董新洲2(1.西安交通大学电气工程学院,陕西省西安市710049; 2.清华大学电机系,北京市100084)摘要:根据测距式行波保护的基本原理及各种关键问题的对策,给出了实现测距式行波距离保护完整的原理方案。
基于B 样条小波的二进小波变换被用来实现行波信号的奇异性检测和消噪。
针对测距式行波保护原理本身及各种对策,进行了大量详尽的EMT P 仿真。
仿真结果证明了测距式行波保护原理、对策及方案的正确性。
关键词:输电线路;行波;距离保护;故障测距;小波变换;仿真中图分类号:T M773收稿日期:2001-10-24。
国家自然科学基金资助项目(59877020,50077011)。
0 引言利用行波进行输电线路故障测距的多种原理已提出50多年,而以A 型测距原理为基础的行波距离保护更是由于能满足距离保护和故障测距的双重要求而受到广泛关注[1,2]。
早期行波距离保护由于对行波传播理论认识不足,技术水平有限,研究只能停留在基本理论探索阶段[3]。
近几年来,随着对行波传播机理研究的进一步深入[4,5],测距式行波距离保护的原理逐渐完善[1]。
而小波变换在输电线路行波测距中的应用成果[4]以及微电子技术的迅猛发展,进一步为测距式行波保护的研究铺平了道路。
文献[1]阐明了测距式行波距离保护的特点,对它提出了基本要求,并在此基础上对测距式行波距离保护的动作性能进行了全面的分析讨论。
指出实现距离测量元件、距离保护Ⅰ段和Ⅱ段中存在的技术关键问题,提出了有效的对策。
为研究开发测距式行波距离保护装置奠定了理论基础。
根据测距式行波距离保护基本原理及文献[1]提出的对于各种关键问题的有效对策,本文给出了实现测距式行波距离保护完整的原理方案。
同时阐明了如何利用小波变换实现行波距离保护和故障测距技术。
EM T P 仿真中考虑了依频特性、阻波器等因素的影响,使得仿真结果更接近于实际。
电缆行波测距原理

电缆行波测距原理引言:电缆行波测距是一种常用的测距方法,通过利用电缆中的行波信号,可以准确地测量出电缆的长度。
本文将详细介绍电缆行波测距的原理及其应用。
一、电缆行波测距的原理电缆行波测距是基于电磁波在电缆中的传播速度来进行测量的。
当在电缆中施加一个脉冲电压信号时,该信号会在电缆中以电磁波的形式传播。
根据电磁波在传输过程中的速度与传输介质的特性有关,因此可以通过测量行波信号的传播时间来计算电缆的长度。
二、电缆行波测距的步骤1. 信号发送:首先,在待测电缆的一端施加一个脉冲电压信号。
这个信号可以是一个矩形脉冲、正弦脉冲或其他形式的信号。
2. 信号传播:脉冲电压信号在电缆中以电磁波的形式传播,沿着电缆的导线向另一端传输。
3. 信号接收:在电缆的另一端设置接收器,用于接收传输过来的信号。
接收器可以是示波器、激光测距仪等设备。
4. 信号处理:接收到信号后,通过信号处理器对信号进行处理,例如滤波、放大等操作。
5. 测量距离:根据信号的传播时间和电磁波在电缆中的传播速度,可以计算出电缆的长度。
常用的计算公式为:电缆长度 = 传播速度× 传播时间。
三、电缆行波测距的应用1. 电力系统中的应用:电缆行波测距可用于电力系统中电缆的故障检测和定位。
通过测量行波信号的传播时间,可以确定故障点所在的电缆长度,从而提高故障定位的准确性和效率。
2. 通信系统中的应用:在通信系统中,电缆行波测距可用于测量光纤电缆的长度。
通过测量光信号的传播时间,可以准确地测量出光纤电缆的长度,从而为光纤通信系统的维护和管理提供便利。
3. 铁路信号系统中的应用:电缆行波测距可用于铁路信号系统中电缆的故障检测和定位。
通过测量行波信号的传播时间,可以确定故障点所在的电缆长度,从而提高故障定位的准确性和效率,保证铁路信号系统的正常运行。
4. 工业自动化系统中的应用:电缆行波测距可用于工业自动化系统中电缆的故障检测和定位。
通过测量行波信号的传播时间,可以确定故障点所在的电缆长度,及时修复故障,保证工业自动化系统的正常运行。
D型现代行波故障测距基本原理

D型现代行波故障测距基本原理D型现代行波故障测距原理为利用故障暂态行波的双端测距原理,它利用线路内部故障产生的初始行波浪涌到达线路两端测量点时的绝对时间之差值计算故障点到两端测量点之间的距离。
设线路MN故障产生的初始行波浪涌以相同的传播速度v到达M端和N端母线的绝对时间分别为TM和TN,则M端和N端母线到故障点的距离可以表示为:式中:L为线路MN的长度。
为了准确标定故障初始行波浪涌到达两端母线的时刻,线路两端必须配备高精度和高稳定度的实时时钟,而且两端时钟必须保持精确同步。
另外,实时对线路两端的电气量进行同步高速采集,并且对故障暂态波形进行存储和处理也是十分必要的。
D型早期行波故障测距装置采用载波方式实现线路两端测距装置的时间同步,因而难以获得较高的测距精度。
D型现代行波故障测距原理采用内置全球定位系统(GPS)接收模块的电力系统同步时钟实现精确秒同步,这使得线路两端的时间同步误差平均不超过1μs,而由此产生的绝对测距误差不超过150m。
2 D型现代行波故障测距原理的准确性分析D型现代行波故障测距原理利用线路长度、波速度和故障初始行波浪涌到达故障线路两端母线时的绝对时间之差值计算故障距离。
因此,能否获得准确的线路长度、波速度和故障初始行波浪涌到达时刻,将直接影响测距准确性。
严格来讲,无论是传统的故障测距原理,还是行波故障测距原理,其测距结果表示故障点到线路末端的实际导线长度。
但巡线时往往将测距结果当作地理上的水平距离并以此作为查找故障和计算测距误差的依据,而并不考虑线路弧垂的影响。
同样,线路全长也是以水平距离的形式预先给定。
当线路较长时,计及弧垂影响后的实际导线长度与导线水平长度相差较大。
D型行波故障测距原理需要利用线路全长,因而其测距误差往往比其它不需线路全长的行波故障测距原理(如A型原理)的测距误差要大。
比较理想的做法是利用线路设计数据计算出不同温度条件下沿线各档距内的实际导线长度,进而获得实际线路导线的总长度(用于D型测距),并最终将故障测距结果换算为故障所在档距或杆塔号。
行波测距硬件系统的研究与设计

理都备受国内外的关注。近年来 , 随着数字信号处 理技 术 ( S ) D P 和数 学 工 具 ( 波 变 换 ) 小 的不 断 完善
和发展 , 行波故障测距也从理论探索进入到一个真 正实用化的阶段。
19 95年 , 交 通 大 学 和 山 东科 汇 电气 股 份 有 西安
由于仪利用故障产生 的行波来定位 , 不用附加 脉 冲或信号发生器等设 备, A型和 D型定位显示 出 定的优越件 , 因此 近年来主要是针对 A型和 D型
( 中科技 大学电气与 电子工程学院 , 华 湖北 武汉 4 0 7 ) 30 4
摘 要 :针 对行波测距 实际运行 系统存在 的不足 , 对行 波测距 系统设计 的需求进行 了深入 分析和研 究 , 并给 出 了硬件 系统具体解决方案 , 能充分满足行渡测距 高速数 据采集 、 走容 量数 据存储及双端数据 同步的要 求。 关键 词 :行波测距 ; 高速 数据采集 ; 大容量数 据存储 ; C S P
2 行波测距硬件 系统设计 的关键 需求分析
2 1 高 速 数据 采集 .
根据采样定理 , 如果随时间变化的模拟信号的 最高频率为 , 只要按旦 采样频率 ≥2× , 镬 那 么, 所给出的采样值就足 以恢复原信号。输 电线路 故障后产生 的暂态行波信号频谱 主要 分布在 l 0~ 10k z 0 H 的范围内。考虑到行波信 号的最高频率 为 10k z 为了准确地刻划高频暂态行波信号 , 0 H , 则数 据采集频 率不应低 于 20k z 0 H 。而实 际 卜 为 了保 , 证计算精度 , 通常需要更高 的采样频率 。文献[ ] 2、 [] 6 中行 波故 障测 距装 置 的数 据采 集频率 为 80 0 k z但运行实践证明, H, 实际系统的暂态行波波形 比 ET M P的仿真波形要 复杂得多 , r更好地配合各 为 种故障测距算 法, 数据采集频率应予 以提高。文献 [] 7 中故障测距装置的数据采集频率提高到 1 H , z M 但实际运行效果 尚待进一步验汪。其实 , 随着近年 来高速 A D转换技术的进一步发展, / 使得实现更高 速 的数据 采集 成 为 可 能 , 文 设 计 硬 件 系统 数 据 采 本 集频率高达 5M z 能充分满足暂 态行波信号处理 H,
行波测距原理

行波测距原理
1关于行波测距
行波测距是一种运用行波的测距技术,是一种快速准确的测量距离的方法。
主要应用于运用激光或声波测量目标之间的距离,或者也可以用来进行四周环境的测评。
1.1基本原理
行波测距的原理是通过发射行波来测量距离,行波发射器会发出激光或声波,这些激光或声波源会受周围物体的反射而发出行波,由发射器检测反射回来的行波,可以得出行波与物体之间的距离。
即通过行波发出和接收的时间间隔来测量行波与测量对象之间的距离,并结合行波速度计算出距离。
1.2应用
行波测距技术在工业中有广泛应用,可以用于检测各种对象的大小和距离,以及各种机械装置的运行,可以准确的测量出各种机械装置之间的位置和尺寸数据,从而更准确的控制机械装置的运行和整体机械装置的工作状态。
此外,行波测距还可以用于检测安全装置,避免机器失常,避免安全事故的发生。
行波测距技术也被广泛应用在导航中,它可以用于搭载卫星的飞行器的导航,它可以测量飞行器与地面或船舶的距离,以便更准确的计算飞行路径。
1.3总结
行波测距技术是一种快速准确的测量距离的方法,有着广泛的应用前景,具有极大的社会效益。
它可以用于检测各种机械装置、安全装置和导航系统,将对机械装置和导航系统的精准控制和操作质量提升带来极大的便利。
科汇行波测距技术讲座.pdf

早上好!GOOD MORNING!1主要内容概述输电线路行波过程行波测距原理行波信号的测量行波波形分析3概述4故障测距的作用缩短故障修复时间,减少停电损失。
减轻人工巡线工作量。
发现造成线路瞬时故障的绝缘薄弱点、线路走廊下的树支等事故隐患碧口电厂送出线曾连续发生四次树枝碰线故障绝缘子滑闪曾在湖北发现线路对地放电点运行规程要求,线路出线跳闸必须找出故障原因及故障点,误差在3%以内。
故障测距方法故障分析法:根据故障时电压、电流录波图估算故障距离。
阻抗法:通过测量阻抗来计算故障距离。
行波法:通过测量电压、电流行波在线路上传播的时间,计算故障距离。
其他方法。
6故障测距技术发展阻抗法:测量故障回路阻抗换算故障距离误差经常在几公里、十几公里以上,不满足快速查找故障点的要求。
不适用于直流输电线路、带串补电容线路、T接线路等不能解决配电线路小电流接地故障测距~Z lV m I mZm = Vm/Im= Rm + jLm= x.R0 + x.L0x----故障距离R0,L0----单位长度电阻、电抗值阻抗法测距误差大测距误差大,受多种因素影响,包括:故障点弧光电阻电源阻抗电压、电流互感器变换误差线路不对称(换位)影响长线分布电容难以获得准确的零序参数,线路走廊地形变化,引起零序参数变化。
8阻抗法适用性差不宜用于以下线路直流输电线路带串补电容线路T接线部分同杆架设双回线9行波测距原理:利用故障行波在线路上的传播时间测距早期行波装置:上世纪50年代,美国、日本等开展过行波测距的研究。
有A、B、C三种型式的方法早期行波测距装置利用电压行波测距法,原理有缺陷,技术不成熟,成本高,可靠性达不到实用化要求,60年代被逐步放弃。
变电所行波测距技术的发展行波测距技术的发展(续)1990年代初,行波测距技术研究取得突破暂态行波信号的高速采集、记录与分析发现电流互感器能够传变电流行波信号采用GPS对时,精度达到1us。
科汇公司致力于行波测距技术的开发与推广应用1995年开发出利用电流行波的输电线路故障测距系统,投入试运行。
行波测距PPT课件

行波测距原理
❖ 如何消除噪声的影响
在数据采集中,难免会受到噪声的影响,如何减小噪 声将决定测距的精度。
行波测距原理
❖ 如何确定波速
行波在电缆中传播的速度与电缆的几何形状、 导体材料等没有关系,只与电缆的绝缘介质有 关。实际测试表明,对于油浸纸电缆,行波的 传播速度为160m/us,对于交联聚乙烯电缆,行 波的传播速度为170m/us,对于塑料电缆,行波 的传播速度为184m/us 。
行波测距原理在电缆测量端向电缆注入一电压脉冲脉冲在电缆中传输时遇到阻抗不匹配的地方比如分接头故障点终端头等都会发生反射在测量端安装脉冲波形接收装置对接收到的波形进行分析找出发送脉冲和返回脉冲之间的时间间隔便可以计算出故障距离
电力电缆的行波测距
南通供电公司 胡广
目录
1. 电缆故障原因 2. 行波测距基本原理 3. 电缆测距步骤
电缆故障原因分类
▪ 绝缘受潮。中间接头由于密封不严密或者安装质 量不好,可能会因绝缘受潮而导致电缆故障。另 外,在制造电缆包铅(铝)时留下的砂眼和裂纹等 缺陷也会使电缆受潮。
▪ 制造工艺不良。若电缆中间接头的设计不够周密, 或者机械强度和裕度不够,都有可能导致故障。
▪ 材料缺陷。由于绝缘材料未达到要求,出现了褶 皱、破口和裂损等缺陷,都有可能导致电缆故障。
行波测距原理
❖ 特性阻抗Z0是指行波电压与行波电流之比,即入 射波电压与入射波电流之比,或者反射波电压和 反射波电流之比 。
❖ 等效阻抗Ze为电缆线路上任意一点的总电压与总 电流之比。
入射波
透射波
反射波
接地电阻
行波测距原理
❖ 分接头反射示意图
图b所示为Ze=Z0,此时 阻抗匹配,Cf=0,在分接 头处无反射;
行波测距法

行波测距法行波法故障测距行波法的研究始于本世纪四十年代初,它是根据行波传输理论实现输电线路故障测距的。
现在行波法已经成为研究热点。
行波法的研究始于二十世纪四十年代初,它是根据行波传输理论实现输电线路故障测距的。
现在行波法已经成为研究热点。
简介(1)早期行波法按照故障测距原理可分为A,B,C 三类:① A 型故障测距装置是利用故障点产生的行波到达母线端后反射到故障点,再由故障点反射后到达母线端的时间差和行波波速来确定故障点距离的。
但此种方法没有解决对故障点的反射波和对侧母线端反射波在故障点的透射波加以区分的问题,所以实现起来比较困难。
② B 型故障测距装置是利用记录故障点产生的行波到达线路两端的时间,然后借助于通讯联系实现测距的。
由于这种测距装置是利用故障产生后到达母线端的第一次行波的信息,因此不存在区分故障点的反射波和对侧母线端反射波在故障点的透射波的问题。
但是它要求在线路两端有通讯联系,而且两边时标要一致。
这就要求利用GPS 技术加以实现。
③ C 型故障测距装置是在故障发生后由装置发射高压高频或直流脉冲,根据高频脉冲由装置到故障点往返一次的时间进行测距。
这种测距装置原理简单,精度也高,但要附加高频脉冲信号发生器等部件,比较昂贵复杂。
另外,测距时故障点反射脉冲往往很难与干扰相区别,并且要求输电线路三相均有高频信号处理和载波通道设备。
比较三种测距原理的比较:A 型和 C 型测距原理属于单端测距,不需要线路两端通信,因都需要根据装置安装处到故障点的往返时间来定位,故又称回波定位法;而B 型测距原理属于双端通讯, 需要双端信息量。
A 型测距原理和 B 型测距原理适用于瞬时性和持久性故障,而C 型测距原理只适用于持久性故障。
(2)现代行波法从某种意义上讲,现代行波法是早期A 型行波法的发展。
60年代中期以来,人们对1926年提出的输电线路行波传输理论行了大量的深入的研究,在相模变换、参数频变和暂态数值计算等方面作了大量的工作,进一步加深了对行波法测距及诸多相关因素的认识。
行波测距

行波行波,英文名称traveling wave.定义:某一物理量的空间分布形态随着时间的推移振幅不变的情况下向一定的方向行进(不断向前推进)所形成、传播方向为无限,故称行波。
1概述电力线路在输送电能时是以电磁波的形式传播的,在忽略电阻和电导的情况下,其线性行波的传播速度为:v=1/sqrt(LC);将线路的电感和电容代入上式,可以发现架空线路的行波传播速度接近于光速,即v≈3*10^5km/s。
行波波长是指行波相位差正好等于2π的两点之间的距离。
2其它相关行波测距式距离保护原理1引言高压输电线路是电力系统的命脉。
线路发生故障后能快速地切除故障线路并及时找到故障点加以修复,是继电保护工作者孜孜以求的目的。
然而迄今为止,输电线路保护无论是利用工频分量还是暂态高频分量,都只能判断出故障发生的区域,只能达到切除故障的目的。
微机距离保护虽然能给出故障距离,但因精度不高不能满足生产需要,要及时找到故障点对线路加以修复仍需要配备专门的故障测距装臵,两个装臵有很多相似的功能模块,使得线路投资增加,装臵的作用得不到充分发挥。
行波距离保护由于采用输电线路故障后的行波,使得保护装臵具有超高速动作的特性;而且利用行波折反射的特点可以精确地计算出故障距离,并同时兼作保护动作判别量和测距输出结果,即集保护和测距为一体,有效解决了以上问题,因而行波距离保护装臵的研究极具实用价值。
利用行波进行故障测距[1]的方法早在20世纪50年代就已被提出,并在实际中得到应用。
70年代末,G.W.Swift 等指出了行波频率与故障距离之间的关系[2]。
1983年,P.A.Crossly等人提出了利用相关算法计算行波传播时间进而求得故障距离,通过对故障距离和被保护线路长度的比较决定保护是否动作的行波距离保护方案[3]。
1989年,我国学者根据输电线路故障行波的特征,提出了行波特征鉴别式距离保护[4],该保护首先利用行波的特征,判断出故障发生的区间,若判断为正方向区内故障,再进一行波特征鉴别式距离保护。
行波测距方法原理

行波测距法介绍
基本原理:行波在线路上传播速度接近光 速,通过测量电压、电流行波在故障点 及母线(电站)之间的传播时间测距。 测距方法有: 单端电气量A型方法 双端电气量D型方法 利用自动重合闸的E型方法
单端电气量A型方法
A变电站 B变电站 故障点距A变电站
t
XA 1 1 v t v(TS 2 TS 1 ) 2 2
Ts1
Ts2
时间
双端电气量D型方法
TsA TsB
A变电站
B变电站
故障点距A变电站 故障点距B变电站
1 (TSA TSB ) v L 2 1 X B (TSB TSA ) v L 2 XA 来自利用自动重合闸的E型方法
A变电站 B变电站 故障点距A变电站
t
XA 1 1 v t v(TS 2 TS 1 ) 2 2
Ts1
Ts2
时间
现代行波故障测距原理分析与评价

现代行波故障测距原理分析与评价Analysis and Appraisal of the Modern TravellingWave Fault Locating Principle深圳能源投资股份有限公司 刘湖连Shenzhen Energy Investment Co.,Ltd. Liu Hulian山东理工大学科汇电气技术研究所 陈 平Shandong University of Technology K ehui Electric Technology Graduate School Chen Ping摘 要:系统地分析了现代D型双端和A型单端输电线路行波故障测距基本原理,并从准确性、可靠性、经济性和适应性几个方面予以了综合评价。
在此基础上阐明了两种行波原理相互配合使用的必要性,并提出了以D型为主、A型为辅的优化组合行波测距方案。
Abstract:The modern type D double-ended and type A single-ended travelling wave fault locating principles used for transmission lines are analyzed systematically,and a general appraisal on the accuracy,reliability,economics and applicability is given in this paper.Based on this,the necessity that the two types of travelling wave principles would work in one another is clarified,and an optimum combined travelling wave fault locating scheme is presented,in which the type D principle is used as the main principle, and the type A principle is used as the auxiliary one.关键词:输电线路;行波;故障测距;全球定位系统K ey w ords:Transmission lines Travelling waves Fault locating GPS中图分类号:TM764 文献标识码:B 11前言输电线路行波故障测距技术因具有测距精度高和适用范围广等优点,一直为继电保护专业人员所关注[1]。
行波测距

R
合闸脉冲
故障点反射脉冲
适用于测量永久短路及 断线故障
t
t
目录
• • • • • • • • 概述 阻抗测距方法存在的问题 早期行波测距装置 现代行波测距原理 关键技术问题的解决 XC系列行波测距装置 行波测距装置应用中的若干问题 实际故障测距结果
早期行波测距装置不成功的原因
• 当时对线路行波现象的研究认识还不充分 • 受技术条件地限制,行波的记录、分析及处 理手段有限。 • 早期行波测距装置均利用电压行波信号,需 安装专用电压行波耦合装置,投资大,安装 复杂,不容易为现场所接受,影响装置推广 使用。
适用性差
• 不宜用于以下线路:
– – – – 直流输电线路 带串补电容线路 分支线 部分同杆架设双回线
目录
• • • • • • • • 概述 阻抗测距方法存在的问题 早期行波测距装置 现代行波测距原理 关键技术问题的解决 XC系列行波测距装置 行波测距装置应用中的若干问题 实际故障测距结果
基本原理:通过测量电压、电流行波在故障 点及母线(电站)之间的传播时间测距。 优点:行波在线路上传播速度接近光速,且 不受故障电阻、线路结构及电压、电流互感 器误差影响,因而测量精度高,适应性好。
脉冲到 达时刻
检测到信 号时刻
远程通信及分析技术
• 装置之间可以使用电话网、 INTERNET 数据网、电力 系统专用通信通道等广域通信网互联,交换数据, 实现双端测距。 • 由于不需要在故障后立即动作,不要求为测距装置 之间设置常备通信通道。 • 可以使用一台 PC 机作为主站按通信规约读取装置记 录下的电流行波到达的时间信息及行波波形数据并 存盘,自动或由操作人员在计算机辅助下分析故障 电流行波数据,计算出故障距离。
高压输电线路行波故障测距技术及应用探究

高压输电线路行波故障测距技术及应用探究摘要:高压输电线路是电力系统的重要组成部分。
快速、准确地故障测距,可以及时发现绝缘隐患,及早采取防范措施,提高运行的可靠性并减少因停电而造成的巨大综合损失。
进一步研究输电线路的行波故障测距,对于提升故障测距的精度,保证电网稳定运行仍具有重要意义。
关键词:输电线路行波故障测距高压输电线路的准确故障测距是从技术上保证电网安全、稳定和经济运行的重要措施之一,具有巨大的社会和经济效益。
输电线路行波故障测距与传统的工频量测距方式相比具有明显的优势,但同时由于受一些干扰因素影响,导致目前的行波故障测距仍存在诸多问题。
为了及时发现绝缘隐患,采取防范措施,保障电力系统运行的可靠性,就必须寻找一种快速、准确的故障测距方法,及时找到高压输电线路的故障点。
1.行波法故障测距的原理及分类近年来,全国电网逐渐升级换代,变电站容量不断增大,作为各变电站间能量传输的通道,高压输电线路在电力系统中地位显得越来越重要,高压输电线路的可靠性相对整个电网的安全运行也具有越来越重要的作用。
随着电压等级从超高压到特高压不断发展,电力系统对电网安全运行的要求越来越高,输电线路发生故障后的影响也将会越来越大,对线路修复的准确性和快速性也提出了更高的要求。
准确快速的故障测距可有效帮助修复线路,保证线路可靠供电,从而保证整个电网的安全稳定运行,最大程度降低线路故障对整个电力系统造成的威胁,以及对国民经济和人民生活带来的综合损失。
行波即线路中传播的电磁波。
当输电线路发生故障时,故障点处会产生从基频到很高频率的暂态行波,暂态行波沿输电线向两端传播,在线路末端母线、故障点等波阻抗不连续的点处会发生反射和折射。
经过反射和折射行波的极性会发生改变,频率会发生突变,根据这些变化量可以测量出行波到达这些点的时刻。
利用线路长度,行波到达测量点的时刻以及行波传播的速度可以计算出故障点所在的位置。
按照检测行波的方式,将行波测距法分为四类,A型、B型、C型和D型。
电力系统行波测距原理、应用和未来展望

测距原理—双端测距
M
i M侧
T1
i N侧
F
N
利用两台装置分别记录下行波到达的时刻(绝对时间) T1 T2,实现故障点的测距。
t
T2
t
LNF LMF = LMN
LNF
LMF
=
T2
T1*V
LMF =
(T1 - T2)v 2
LMN 2
LNF =
(T2 - T1)v 2
LMN 2
双端行波 测距的需要 具备的条件
双端测距算法主要问题:困扰双端测距算法精度的一个实际 问题就是双端录波数据的不同步采样问题,解决好该问题 将进一步提高阻抗法双端测距的应用价值。
阻抗法测距原理
•我们的成果:采用补偿算法,自动计算两端的不同步采样误差,
消除了两端的不同步采样带来的的影响,并且实现了计算过渡电阻的功 能。
•双端阻抗法测距精度:
电力系统行波测距原理、应用和 未来展望
1 行波测距原理、特点 2 行波+阻抗法相结合的综合测距原理、特点 3 行波测距装置现场运维 4 电压电流行波比较等问题 5 行波测距装置联网
☞ 1 行波测距原理、特点
2 行波+阻抗法相结合的综合测距原理、特点
3 行波测距装置现场运维
4 电压电流行波比较等问题
单端测距-故障点在中点以外
M
F
N
t2
t1
M
F
N
t4
t3
远端故障行波传播示意图
i
t1
初始行波
t2 t3
t
对端母线反射行波
故障点反射行波
故障点在线路中点以外且存在透射时,第二个行波脉冲是对 端反射波在故障点的透射。故障点反射波与一般对端母线反 射波极性相反。
