24V开关电源设计
![24V开关电源设计](https://img.taocdn.com/s3/m/16f52b5a3b3567ec102d8ac3.png)
24V开关稳压电源设计2009-11-10 13:53:1324V开关稳压电源设计输出电压4~16V开关稳压电源的设计2007-02-03 06:18摘要:介绍一种采用半桥电路的开关电源,其输入电压为交流220V±20%,输出电压为直流4~16V,最大电流40A,工作频率50kHz。
重点介绍了该电源的设计思想,工作原理及特点。
关键词:脉宽调制;半桥变换器;电源1、引言:在科研、生产、实验等应用场合,经常用到电压在5~15V,电流在5~40A的电源。
而一般实验用电源最大电流只有5A、10A。
为此专门开发了电压4V~16V连续可调,输出电流最大40A的开关电源。
它采用了半桥电路,所选用开关器件为功率MOS管,开关工作频率为50kHz,具有重量轻、体积小、成本低等特点。
2、主要技术指标1)交流输入电压AC220V±20%;2)直流输出电压4~16V可调;3)输出电流0~40A;4)输出电压调整率≤1%;5)纹波电压Up p≤50mV;6)显示与报警具有电流/电压显示功能及故障告警指示。
3、基本工作原理及原理框图该电源的原理框图如图1所示。
220V交流电压经过EMI滤波及整流滤波后,得到约300V的直流电压加到半桥变换器上,用脉宽调制电路产生的双列脉冲信号去驱动功率MOS管,通过功率变压器的耦合和隔离作用在次级得到准方波电压,经整流滤波反馈控制后可得到稳定的直流输出电压。
图1整体电源的工作框图4、各主要功能描述4.1、交流EMI滤波及整流滤波电路交流EMI滤波及整流滤波电路如图2所示。
图2交流EMI滤波及输入整流滤波电路电子设备的电源线是电磁干扰(EMI)出入电子设备的一个重要途径,在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径,本电源滤波器由带有IEC插头电网滤波器和PCB电源滤波器组成。
IEC插头电网滤波器主要是阻止来自电网的干扰进入电源机箱。
PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。
24继电器接线方法
![24继电器接线方法](https://img.taocdn.com/s3/m/53038a86ab00b52acfc789eb172ded630a1c985c.png)

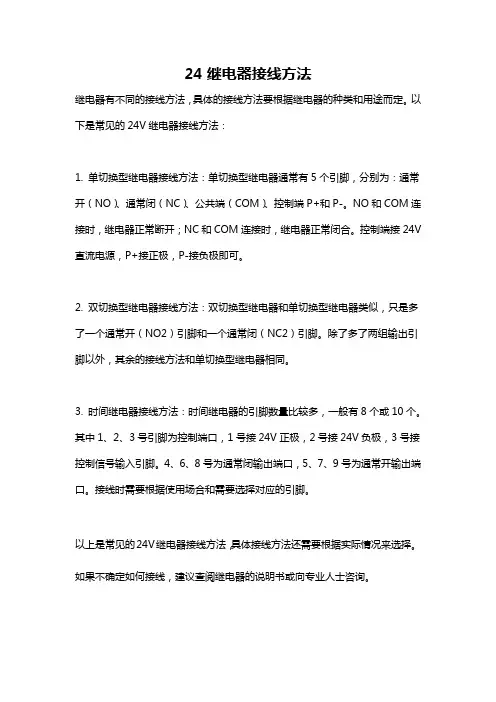

24继电器接线方法
继电器有不同的接线方法,具体的接线方法要根据继电器的种类和用途而定。
以下是常见的24V继电器接线方法:
1. 单切换型继电器接线方法:单切换型继电器通常有5个引脚,分别为:通常开(NO)、通常闭(NC)、公共端(COM)、控制端P+和P-。
NO和COM连接时,继电器正常断开;NC和COM连接时,继电器正常闭合。
控制端接24V 直流电源,P+接正极,P-接负极即可。
2. 双切换型继电器接线方法:双切换型继电器和单切换型继电器类似,只是多了一个通常开(NO2)引脚和一个通常闭(NC2)引脚。
除了多了两组输出引脚以外,其余的接线方法和单切换型继电器相同。
3. 时间继电器接线方法:时间继电器的引脚数量比较多,一般有8个或10个。
其中1、2、3号引脚为控制端口,1号接24V正极,2号接24V负极,3号接控制信号输入引脚。
4、6、8号为通常闭输出端口,5、7、9号为通常开输出端口。
接线时需要根据使用场合和需要选择对应的引脚。
以上是常见的24V继电器接线方法,具体接线方法还需要根据实际情况来选择。
如果不确定如何接线,建议查阅继电器的说明书或向专业人士咨询。
24V开关电源的几种保护电路
![24V开关电源的几种保护电路](https://img.taocdn.com/s3/m/2340651ce87101f69e319524.png)
24V开关电源常用的几种保护电路1.防浪涌软启动电路24V开关电源的输入电路大都采用电容滤波型整流电路,在进线电源合闸瞬间,由于电容器上的初始电压为零,电容器充电瞬间会形成很大的浪涌电流,特别是大功率开关电源,采用容量较大的滤波电容器,使浪涌电流达100A以上。
在电源接通瞬间如此大的浪涌电流,重者往往会导致输入熔断器烧断或合闸开关的触点烧坏,整流桥过流损坏;轻者也会使空气开关合不上闸。
上述现象均会造成开关电源无法正常工作,为此几乎所有的开关电源都设置了防止流涌电流的软启动电路,以保证电源正常而可靠运行。
2.过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害,主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏,同时因电气性能指标被破坏而不能满足要求。
因此对输入电源的上限和下限要有所限制,为此采用过压、欠压保护以提高电源的可靠性和安全性。
温度是影响电源设备可靠性的最重要因素。
根据有关资料分析表明,电子元器件温度每升高2℃,可靠性下降10%,温升50℃时的工作寿命只有温升25℃时的1/6,为了避免功率器件过热造成损坏,在开关电源中亦需要设置过热保护电路。
3.缺相保护电路由于电网自身原因或电源输入接线不可靠,24V开关电源有时会出现缺相运行的情况,且掉相运行不易被及时发现。
当电源处于缺相运行时,整流桥某一臂无电流,而其它臂会严重过流造成损坏,同时使逆变器工作出现异常,因此必须对缺相进行保护。
检测电网缺相通常采用电流互感器或电子缺相检测电路。
由于电流互感器检测成本高、体积大,故开关电源中一般采用电子缺相保护电路。
图5是一个简单的电子缺相保护电路。
三相平衡时,R1~R3结点H电位很低,光耦合输出近似为零电平。
当缺相时,H点电位抬高,光耦输出高电平,经比较器进行比较,输出低电平,封锁驱动信号。
比较器的基准可调,以便调节缺相动作阈值。
该缺相保护适用于三相四线制,而不适用于三相三线制。
电路稍加变动,亦可用高电平封锁PWM信号。
微控制器的24V接口电路
![微控制器的24V接口电路](https://img.taocdn.com/s3/m/40137108f12d2af90242e6f1.png)
微控制器的24V接口电路工业控制应用经常会使用工作在24V逻辑电平的PLC(可编程逻辑控制器)。
这个电压为微控制器的安全使用带来了一种挑战。
这样一个设计要求在微控制器和24V信号之间建立一个物理屏障,以避免出现故障或短路情况时,损坏微控制器。
将24V变换给微控制器的一种简单而廉价方法是使用ULN2003或ULN2803晶体管驱动器,它们分别有七个和八个输出。
ULN2803八路NPN达林顿晶体管,非常适合逻辑接口电平数字电路(例如TTL,CMOS或PMOS上/ NMOS)和较高的电流/电压,如电灯,电磁阀,继电器,打印锤或其它类似的负载,广泛应用于计算机,工业和消费应用等领域。
所有设备功能由集电极输出和钳位二极管瞬态抑制。
该电路为反向输出型,即输入低电平电压,输出端才能导通工作。
图1是ULN2803的引脚图。
这些IC可以为灯泡或螺线阀提供500 mA的电流。
这些IC中的阻尼二极管消除了对多个无源元件的需求,尤其是对使用线圈的设计。
①②由于它们是数字输入,无源元件需要多只器件,使装配复杂化,增加了成本,并且增加了对查错与维护的要求。
很少有简单IC可以承受24V以上电压。
对这个电压,可以使用一个接口IC,如MC1489或SN75189转换器,将其用作一个RS-232线路接收器。
MC1489可完成由RS-232C到TTL电平转换,输入为RS-232C电平,输出为TTL电平。
其内部有4个反相器,采用+5V电源供电。
MC1489中每个反相器都有一个控制端,高电平有效,可作为RS-232C操作的控制端。
图2是德州仪器生产的MC1489的引脚图。
这些IC可以接受高达±30V的数字信号。
另外,它们还有一些滞后电平转换的额外好处,因此能够鉴别出信号中的某些电噪声(图3)。
这些器件可以直接连接到微控制器上。
如果装在DIP插座上,则很容易在损坏时作替换。
电路采用一只78L05线性稳压器,将电源电压降至5V。
1N4007在24V DC与5VLM7805稳压器之间作电路保护,防止可能的电源反接情况。
电流型PWM 控制器在24V电源中的应用
![电流型PWM 控制器在24V电源中的应用](https://img.taocdn.com/s3/m/b6d274eda58da0116d174930.png)
电流型PWM 控制器在24V电源中的应用
1 双环电流型PWM控制器工作原理
双环24V电源电流型脉宽调制( PWM) 控制器是在普通电压反馈PWM 控制环内部增加了电流反馈的控制环节,因而除了包含电压型PWM 控制器的功能外,还能检测开关电流或电感电流,实现电压电流的双环控制。
双环电流型PWM控制器电路原理如图1 所示。
从图1 可以看出,24V电源电流型控制器有两个控制闭合环路:一个是输出电压反馈误差放大器A ,用于与基准电压比较后产生误差电压;另一个是变压器初级(电感) 中电流在Rs 上产生的电压与误差电压进行比较,产生调制脉冲的脉宽,使得误差信号对峰值电感电流起着实际控制作用。
系统工作过程如下:假定输入电压下降,整流后的直流电压下降,经电感延迟使输出电压下降,经误差放大器延迟,Vea上升,占空比变化,从而维持输出电压不变,在电流环中电感的峰值电流也随输入电压下降,电感电流的斜率di/dt 下降, 导致斜坡电压推迟到达Vea ,使PWM占空比加大,起到调整输出电压的作用。
由于既对电压又对电流起控制作用,所以控制效果较好在实际中得到广泛应用。
2 双环电流型PWM控制器的特点
a) 由于输入电压Vi 的变化立即反映为电感电流的变化,不经过误差放大器就能在比较器中改变输出脉冲宽度(电流控制环) ,因而使得系统的电压调整率非常好,可达到0.01 %/V ,能够与线性移压器相比。
b) 由于24V电源双环控制系统内在的快速响应和高稳定性,反馈回路的增益较高,不会造成稳定性与增益的矛盾,使输出电压有很高的精度。
直流24V电路
![直流24V电路](https://img.taocdn.com/s3/m/8e9a250252ea551810a68795.png)
1A1
1C1
1B1 CB8 80A1 1D1 80B1
GND.
82A15 83F12 80B2
1J1
X13A
CB2 20A1
线路标号是同线路中断路器相关的。
T1
1A1 1B1 1C1
BI SW
GND
CB 8
80A2 80A1 81F2
如果再经过一个元件则第二个数字发生变化
T1
1A1 1B1 1C1
在每页左边的数字用来标注线路地址第一个数字代表页数第二个 数字代表该页的行数 例如:231
2页, 31行
线路30C1离开该 页到第2页第31行
30C1
231
线路30C1来自第2页第31行
231
30C1
24V电气原理图(共10页)
第1页:目录(缩略语描述,在电路图位置和矿车部位) 第2页:电源(电池电路,24V电源) 第3页:接地和二极管板电路 第4页:矿车各部位灯的电路 第5页:制动电路;液压油温和油位监测;转向和制动压力低监测;转 向储能器排放阀;手动电源开关 第6页:自动润滑系统;雨刷;暖风;小时计;点烟器;喇叭;发动机 冷却温度表;燃油油位表;燃油油位低监测 第7页:踏板电路;速度表;转速表;车箱举升;系统复位;数据存储; 制动速度控制电路;选择开关 第8页:牵引系统串接接头电路;驱动系统显示电路 第9C页:发动机启动电路;故障指示;预润滑泵;车架和发动机接地; 发动机冷却温度传感器;空调;熄火电路 第10C页:发动机冷却油位传感器;发动机与踏板连接电路;发动机预 润滑电路;发动机诊断电路接头;GE监测发动机的传感器电路
任选件电路图(共4页)
第1页:目录;自动灭火系统;制动自动实施系统电路 第2页:雾灯;制动拖动系统;高位头灯;预热系统;液压油冷却系统 第3页:灯总成的LED;后部备用灯;冰箱和微波炉电源;收音机;座位调 整 第4页:称重系统;雨刷屏蔽系统
24V继电器集成电路驱动电路
![24V继电器集成电路驱动电路](https://img.taocdn.com/s3/m/81887ecbe009581b6bd9ebf5.png)
24V继电器集成电路驱动电路
目前已使用多个驱动晶体管集成的集成电路,使用这种集成电路能简化驱动多个继电器的印制板的设计过程。
现在我司所用驱动继电器的集成电路主要有TD62003AP。
当2003输入端为高电平时,对应的输出口输出低电平,继电器线圈两端通电,继电器触点吸合;
当2003输入端为低电平时,对应的输出口呈高阻态,继电器线圈两端断电,继电器触点断开。
24V 继电器的驱动电路
继电器串联 RC 电路:这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。
当电路闭合时,继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大,从而延长了吸合时间,串联上RC 电路后则可以缩短吸合时间。
原理是电路闭合的瞬间,电容 C 两端电压不能突变可视为短路,这样就将比继电器线圈额定工作电压高的电源电压加到线圈上,从而加快了线圈中电流增大的速度,使继电器迅速吸合。
电源稳定之后电容 C 不起作用,电阻 R 起限流作用。
开关电源220v转24v原理
![开关电源220v转24v原理](https://img.taocdn.com/s3/m/7f85a45afd4ffe4733687e21af45b307e971f962.png)
开关电源220v转24v原理
开关电源220V 转24V 的原理是利用变压器和电子元件将高电压的交流电转换为低电压的直流电。
开关电源的基本工作原理是:输入的交流电经过桥式整流电路转换为直流电,然后通过高频变压器将电压降低到所需的输出电压。
接着,直流电经过滤波电路去除杂波,最后通过稳压电路稳定输出电压。
在开关电源中,变压器的作用是将输入的高电压交流电转换为低电压的交流电,同时隔离输入和输出电路。
电子元件则控制变压器的工作,使其在高频下工作,从而提高转换效率和减小电源的体积。
开关电源的优点是转换效率高、体积小、重量轻、输出电压稳定等,因此在电子设备中得到广泛应用。
单片机 mos管 开关电路 24v
![单片机 mos管 开关电路 24v](https://img.taocdn.com/s3/m/c9c64040e97101f69e3143323968011ca300f79a.png)
单片机通过MOS管开关电路控制24V电源开关的原理如下:
1.单片机的输出引脚通过一个N-MOS管AO3400进行了
电气隔离,使得单片机能够驱动更大功率、更高电压的负载,如24V的继电器、电磁阀、风扇等。
2.当单片机的输出口拉低后,MOS管的G极在外部10K
电阻的作用下被拉低,使得MOS管的GS两个引脚之间的电压小于MOS管的导通阈值,因此MOS管截止。
3.当单片机的输出口变成输出高电平的时候,使得MOS
管的GS两个引脚之间的电压大于MOS管的导通阈值,因此MOS管导通。
4.当MOS管导通时,相当于将24V电源接地,从而控制
了电源的开关状态。
在实际应用中,需要根据具体需求选择合适的MOS管和外部电路参数,以确保电路的正常工作和可靠性。
同时,还需要注意安全问题,避免电源短路等意外情况的发生。
24伏继电器接线方法
![24伏继电器接线方法](https://img.taocdn.com/s3/m/6ac7f3f4c67da26925c52cc58bd63186bceb921d.png)
24伏继电器接线方法24伏继电器是一种常用的电气元件,广泛应用于各种控制电路中。
正确的接线方法对于继电器的正常工作至关重要,下面我们将介绍一些关于24伏继电器接线的方法。
首先,我们需要明确24伏继电器的引脚定义。
一般来说,24伏继电器通常有8个引脚,分别为A1、A2、A3、A4、A5、A6、A7、A8。
其中A1和A2是控制端,A3和A4是触点端,A5和A6是中间端,A7和A8是辅助端。
接下来,我们将介绍几种常见的24伏继电器接线方法:1. 单相24伏继电器接线方法。
对于单相24伏继电器,我们可以采用以下接线方法,首先,将控制端A1和A2分别连接到电源的正负极,然后将触点端A3和A4连接到控制设备的输入端,最后将中间端A5和A6连接到控制设备的输出端。
这样就完成了单相24伏继电器的接线。
2. 三相24伏继电器接线方法。
对于三相24伏继电器,我们可以采用以下接线方法,首先,将控制端A1、A2和A3分别连接到电源的正负极,然后将触点端A4、A5和A6连接到控制设备的输入端,最后将中间端A7和A8连接到控制设备的输出端。
这样就完成了三相24伏继电器的接线。
3. 24伏继电器的常见问题及解决方法。
在实际使用过程中,我们可能会遇到一些24伏继电器的常见问题,比如触点粘连、控制端失灵等。
针对这些问题,我们可以采取一些解决方法,比如定期清洁触点、检查控制端电路等。
通过这些方法,可以有效地解决24伏继电器的常见问题。
总结,正确的接线方法对于24伏继电器的正常工作至关重要。
在接线过程中,我们需要仔细阅读继电器的引脚定义,并根据实际需求选择合适的接线方法。
同时,我们也需要注意维护和保养工作,及时发现并解决24伏继电器的常见问题。
希望以上内容能够帮助大家更好地理解和应用24伏继电器的接线方法。
双24 V开关电源自动切换电路设计
![双24 V开关电源自动切换电路设计](https://img.taocdn.com/s3/m/c542056101f69e3143329453.png)
双24 V开关电源自动切换电路设计作者:王旭来源:《硅谷》2014年第11期摘要文章介绍了针对门禁系统车站级紧急按钮模块供电系统存在的不足所设计的双24 V 开关电源自动切换电路,该设计能实现双24 V开关电源自动切换的功能,有效避免由于门禁紧急按钮系统因开关电源故障导致全站门禁设备断电的问题,提高地铁设备运行稳定性。
关键词24 V;开关电源;自动;切换中图分类号:TM564 文献标识码:A 文章编号:1671-7597(2014)11-0059-011概述目前,车站级门禁紧急按钮是通过24 V开关电源和两个继电器组合,实现车站全部门禁紧急释放功能。
设计时出于车站门禁用户使用的安全要求,为确保该紧急按钮时刻保持正常工作,避免电路中个别元器件故障,引起车站级门禁紧急按钮不能正常工作的情况,只要该电路任意元器件出现故障时,门禁系统均会断电。
而此系统中的24 V开关电源尤为重要,在7*24小时的工作状态下,出现欠压或者无输出的情况在所难免,全站门禁设备就会断电释放,造成重大故障。
2需解决问题为提高门禁紧急按钮系统的稳定性,需要组建一套双开关电源切换系统,通过硬件判断主开关电源与辅开关电源的电压情况,实现当主开关电源供电电压大于22 V时,由主开关电压源供电继电器,当主开关电源出现低于22 V的供电电压时,自动切换至辅开关电源供电,继续为继电器供电,实现无间断供电的作用。
3技术方案双电源自动切换电路如图2所示。
它由电压检测器MC34064、小功率开关管2N2222、P 沟道功率MOSFET、N沟道功率MOSFET及备用电源V2等组成。
电路原理如下。
1)V1电压正常(V1>22 V)。
当V1大于22 V,经TL431及电阻分压,MC34064检测到电压大于4.5 V,其输出端R输出5 V电压,点亮LED1(指示V1正常),并使Q3导通,12 V稳压二极管D1被击穿,两端电压稳定在12 V,Q1的G端经R5、R6分压后电压为6 V,因此,Q1的Vgs=-18 V,Q1导通,同时Q2的G端因Q3导通接地,所以Vgs=0V,Q2截止,V2无输出,V1为供电开关电源。
六款简单的开关电源电路设计,内附原理图详解
![六款简单的开关电源电路设计,内附原理图详解](https://img.taocdn.com/s3/m/5b91f7c01ed9ad51f11df24b.png)
六款简单的开关电源电路设计,内附原理图详解简单的开关电源电路图(一)简单实用的开关电源电路图调整C3和R5使振荡频率在30KHz-45KHz。
输出电压需要稳压。
输出电流可以达到500mA.有效功率8W、效率87%。
其他没有要求就可以正常工作。
简单的开关电源电路图(二)24V开关电源,是高频逆变开关电源中的一个种类。
通过电路控制开关管进行高速的道通与截止,将直流电转化为高频率的交流电提供给变压器进行变压,从而产生所需要的一组或多组电压!24V开关电源的工作原理是:1.交流电源输入经整流滤波成直流;2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压,经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的。
24v开关电源电路图简单的开关电源电路图(三)单端正激式开关电源的典型电路如下图所示。
这种电路在形式上与单端反激式电路相似,但工作情形不同。
当开关管VT1导通时,VD2也导通,这时电网向负载传送能量,滤波电感L储存能量;当开关管VT1截止时,电感L通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2,它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件,即磁通建立和复位时间应相等,所以电路中脉冲的占空比不能大于50%。
由于这种电路在开关管VT1导通时,通过变压器向负载传送能量,所以输出功率范围大,可输出50-200 W的功率。
电路使用的变压器结构复杂,体积也较大,正因为这个原因,这种电路的实际应用较少。
简单的开关电源电路图(四)推挽式开关电源的典型电路如图六所示。
它属于双端式变换电路,高频变压器的磁芯工作在磁滞回线的两侧。
电路使用两个开关管VT1和VT2,两个开关管在外激励方波信号的控制下交替的导通与截止,在变压器T次级统组得到方波电压,经整流滤波变为所需要的直流电压。
常见直流24v开关电源电路
![常见直流24v开关电源电路](https://img.taocdn.com/s3/m/170d6274effdc8d376eeaeaad1f34693daef1038.png)
常见直流24v开关电源电路
常见的直流24V开关电源电路如下:
1. 电桥整流电路:
电桥整流电路通过四个二极管组成一个电桥,将交流电转换为直流电。
输入的交流电经过变压器降压后接入到电桥,通过四个二极管的导通与截止,实现对输入交流电的整流。
2. 电解电容滤波电路:
电解电容滤波电路用于去除电桥整流后的直流电中的脉动部分,使输出的直流电更加稳定。
该电路将电桥整流后的直流电接入到电解电容器中进行滤波,通过电解电容器的电容特性,将脉动部分去除,得到稳定的直流电输出。
3. 开关稳压电路:
开关稳压电路通过开关元件(如晶体管或MOS管)的开关动作来稳定输出电压。
开关管通过不断地开启和关闭来调节输出电压,通过负反馈控制电路来实现稳定的输出。
此电路的特点是效率高、体积小、重量轻,常用于需要高效率和高精度的电源应用。
4. 保护电路:
保护电路用于保护电源电路和负载设备免受异常情况的损害,如过流保护、过压保护、过温保护等。
常见的保护电路包括过流保险丝、过压保护二极管、过温保护开关等。
这些是常见的直流24V开关电源电路,它们可以根据具体应用需求进行组合和调整,以满足不同的电力需求。
24V20A半桥式开关电源设计计算
![24V20A半桥式开关电源设计计算](https://img.taocdn.com/s3/m/d23967f68ad63186bceb19e8b8f67c1cfbd6ee61.png)
24V20A半桥式开关电源设计计算变压器T2和滤波电感T1的参数是输出电压Vout为24V,电流Iout为20A,Pout为480W。
根据公式Rt=6.8K,Ct=1NF,震荡频率F=Rt*Ct=147KHZ。
输出频率为震荡频率的一半,即73.5KHZ,周期为13.61uS。
初级圈数为Np,次级圈数为Nm。
AC输入电压为220V±15%,即在200V-400V之间(算上50V纹波)。
每个开关管的最大占空比为0.4,一个周期内两个开关管的最大占空比之和为0.8.T2不开气隙,L1要开气隙。
首先,计算初级和充电部分线圈匝数(初级有一个线圈,次级和充电部分都有两个线圈)。
选用EER42/15磁芯架构,PC40材质,100度时饱和磁通密度Bsat为3900*10^(-4)T,剩余磁通Bres为0.095T。
为保证磁芯工作在磁滞回线的线性部分,取Bmax为2250*10^(-4)T=0.195T。
磁芯截面积Ae为1.94cm2,则单端磁通Δb为0.1T=1000G,半桥电源的磁通范围在第一和第三象限,则ΔB=2*Δb=0.2T=2000G。
若最低输入电压Vin min为100V,则最大导通时间Ton(max)=5.44uS。
初级线圈数Np=99.以上是变压器和电感部分的参数和计算。
每个开关管最大导通时间为0.8T/2=0.4T。
由于初级线圈为一个线圈,因此初级电流脉冲等效的平顶脉冲峰值为Ipft=Vin_min*Np/(Vd*0.4T)。
代入数值得到Ipft=2.47A。
根据次级线圈为两个线圈,其中一个线圈对应着Q1导通进行半波整流输出,另一个线圈对应着Q2导通进行半波整流输出,可得到次级电流脉冲等效的平顶脉冲峰值为XXX)。
代入数值得到Icft=1.14A。
根据充电电压为28.1V,充电线圈为1圈,可得到充电电流脉冲等效的平顶脉冲峰值为Ichft=Vcharge/(Ncharge*0.4T)。
24v电源的工作原理
![24v电源的工作原理](https://img.taocdn.com/s3/m/89b1ce3c17fc700abb68a98271fe910ef12dae9b.png)
24v电源的工作原理24V电源是一种常见的电力设备,广泛应用于各个领域,如工业控制系统、通信设备、汽车电子等。
它的工作原理是将输入电源的电压转换为输出为24V的直流电压,为其他电子设备供电。
本文将详细介绍24V电源的工作原理。
一、24V电源的基本组成24V电源的基本组成包括输入电路、变压器、整流电路、滤波电路和稳压电路。
输入电路负责将交流电源输入到整个电路中,变压器负责将输入电压转换为适合的工作电压,整流电路将交流电转换为直流电,滤波电路对直流电进行滤波处理,稳压电路保证输出电压的稳定性。
二、输入电路输入电路主要由电源插座、开关、保险丝等组成。
电源插座用于连接交流电源,开关用于控制电源的开关机,保险丝用于保护电路免受过流等故障的损坏。
三、变压器变压器是将输入电压转换为合适的工作电压的关键组件。
它由一对密闭的线圈和铁芯构成。
输入线圈称为初级线圈,输出线圈称为次级线圈。
变压器依靠磁感应原理,通过变换线圈的匝数来改变输入输出电压的比例。
四、整流电路整流电路主要由二极管组成,用于将交流电转换为直流电。
在正半周,二极管导通,电流通过;在负半周,二极管截止,电流无法通过。
通过这种方式,交流电被转换为具有一定脉动的直流电。
五、滤波电路滤波电路的作用是对转换后的直流电进行滤波,减少电压的脉动。
常见的滤波电路包括电容滤波电路和电感滤波电路。
电容滤波电路通过电容器对电压进行平滑,电感滤波电路则通过电感器对电流进行平滑。
六、稳压电路稳压电路的作用是保持输出电压的稳定性。
常见的稳压电路有线性稳压电路和开关稳压电路。
线性稳压电路通过调节电阻来调节输出电压,开关稳压电路则通过开关元件的开关状态来调节输出电压。
七、工作原理当电源插座接通交流电源后,开关闭合,交流电通过变压器的输入线圈,产生磁场。
磁场的变化使得次级线圈中产生感应电动势,通过整流电路转换为直流电。
直流电经过滤波电路去除脉动后,进入稳压电路。
稳压电路根据需要调节输出电压的稳定性,最终输出为24V的直流电。
开关电源220v转24v原理
![开关电源220v转24v原理](https://img.taocdn.com/s3/m/e195fdbac9d376eeaeaad1f34693daef5ef713b6.png)
开关电源220v转24v原理开关电源是一种将输入电源转换为稳定的输出电压的电子设备。
在我们日常生活和工业生产中,开关电源广泛应用于各种电子设备和系统中。
本文将讨论开关电源将220V交流电转换为24V直流电的原理。
1. 引言开关电源是一种高效、稳定和可靠的电力转换设备,它通过高频开关器件(如MOSFET或IGBT)和控制电路来实现输入电压到输出电压的转换。
相较于传统的线性电源,开关电源更加节能,体积更小,效率更高。
2. 开关电源的基本构造开关电源由输入端、输出端和控制电路组成。
输入端连接交流电源,经过整流滤波电路后得到直流电压。
控制电路通过感测输出端电压的变化来调整开关管的导通时间,从而控制输出电压稳定在设定值上。
3. 开关电源的工作原理当输入交流电源通过整流滤波电路后转换为直流电压时,控制电路开始工作。
控制电路会通过感测输出电压的反馈信号来判断是否需要对开关管的状态进行调整。
开关管通电时,将直流电压通过变压器变换为脉冲信号,随后通过滤波电路将其转换为稳定的直流电压输出。
4. 脉宽调制技术在开关电源中,脉宽调制(PWM)技术是一种常用的控制方法。
通过调整开关管的导通时间,可以控制输出电压的大小。
脉宽调制技术可以稳定输出直流电压,并能够快速响应负载变化。
5. 220V转24V的原理对于将220V交流电转换为24V直流电的开关电源,一般采用变压器和整流滤波电路的组合。
变压器将输入的220V交流电降压到合适的电压后,通过整流滤波电路得到平稳的直流电压。
接下来,通过PWM技术对输出电压进行调节,使其稳定在24V。
6. 保护功能开关电源通常具备多种保护功能,以确保电子设备和系统的安全运行。
常见的保护功能包括过载保护、过压保护、过热保护和短路保护等。
当电源工作状态异常时,这些保护功能将及时切断电源输出,以避免损坏设备或造成安全隐患。
7. 开关电源的应用领域由于开关电源具备高效、稳定和可靠的特点,因此在各个领域都有广泛的应用。
PT2201_24V2A开关电源电源方案
![PT2201_24V2A开关电源电源方案](https://img.taocdn.com/s3/m/fbb463afdd3383c4bb4cd2dd.png)
基于PT2201的48W AC-DC开关电源基本特性电流控制模式的反激式开关变换器交流90~264V,50~60Hz工作范围平均效率和待机功耗达到能源之星V5.0标准自动恢复的过流及负载短路保护功能自动恢复的过温度保护自动恢复的输出过压保护工作环境温度0~40℃,湿度20%~80%电原理图和实物照片电路如图1,交流侧输入有2A保险丝F1和抗浪涌负温度系数热敏电阻NTC1。
CX1和FL2组成差共模EMI滤波器,BD1是全桥整流器,C1为高压母线电容。
T1,Q1,D51组成反激式电路架构,U1为电流控制型PWM控制IC。
当接通交流市电,母线电压经由R3,R4为IC PT2201提供启动电流,当VCC电压达到芯片启动电压,芯片开始工作,随着输出电压的上升,当变压器辅助绕组正向电压超过芯片最低工作电压时,芯片供电电流开始主要由变压器辅助绕组供电。
二次侧芯片TL431提供反馈电压比较基准2.5V以及误差放大信号,经由光耦隔离放大,产生原边的反馈控制信号FB,作为电流内环的一个比较基准,控制原边MOS管的峰值电流,从而实现输出的恒压控制。
R7,R8用于设置MOS管最大峰值电流,从而实现限功率控制。
图1 电原理图图2是电源的实物照片,44个元件安装在86×45×25mm的环氧单面印制板上,PCB走线按照电力电子规范要求设计。
图2 实物照片电气参数和BOM电源主要电气参数如表1所示,表中开关频率为最高工作频率,测试条件为额定负载。
在全电压输入范围内,实现额定功率48W输出,实际最大输出功率超过60W。
表2是详细的材料清单,为了保证质量,尽量选用推荐产商的元器件。
