试油工艺简介

燃烧装置
第二部分 试 油 装 备 燃烧器
实现原油、天然气的无污染 燃烧，采用柴油助燃，原油、天 然气、压缩空气和喷淋水混合的 无污染燃烧方法。
燃烧装置
第二部分 试 油 装 备
燃烧装置
二级水沐
喷淋系统
一级水沐
船舷水沐
第二部分 试 油 装 备
压裂酸化设备
压裂泵车
混砂车
管汇车
监测系统
第二部分 试 油 装 备
第二部分 试 油 装 备
地面计量设备
Expro间接加热器
Expro防硫三相分离器
排液计量罐
Expro全自动数据采集设备
第二部分 试 油 装 备
试井工具
试井车
撬装钢丝试井车
撬装双滚筒电缆绞车
钢丝作业
第二部分 试 油 装 备
试井Leabharlann Baidu具
高压物性取样器
高压物性样桶
高压物性转样装置
第二部分 试 油 装 备
第三部分 地层测试技术
中途裸眼测试
1.单封隔器裸眼测试技术 2.双封隔器裸眼跨隔测试技术
地层测试的类型
完井套管测试
1.单封隔器完井测试（完井常规）技术 2.双封隔器完井跨隔测试（完井跨隔）技术 3.射孔与测试联作（完井联作）技术 4.跨隔射孔与测试联作（跨隔联作）技术 5.纳维泵与测试联作技术 6.射孔测试射流泵排液联作技术 7.射孔测试螺杆泵排液联作技术
胜利五号钻井平台
海洋钻修设备
第二部分 试 油 装 备
港海1号钻井平台
海洋钻修设备
第二部分 试 油 装 备
地面计量程序
测试树→高压管线→全自动地面ESD系统→ 上游数据头→油嘴管汇→下游数据头→蒸气换热器
气体→燃烧臂燃烧
→三相分离器
液体→计量罐→输油泵→储液罐 →运输罐(油轮/倒污船) （全自动数据采集系统）
第一部分
第二部分
试油概论
试油装备 地层测试技术
交 流 提 纲
第三部分
第四部分
第五部分
排液工艺
海上试油技术
第一部分 试油概论
试油的含义与范围
含义：试油（气）是指利用一套专用的设备和方法， 对井下油、气、水层进行直接测试，并取得有关地下 油、气、水层产能、压力、温度和油、气、水样物性 资料的工艺过程(临时完井方式)。
系列车装钻机
提升设备
ZJ20车装钻机
ZJ30车装钻机
70D钻机
第二部分 试 油 装 备
海洋钻修设备
HXJ60海洋修井机
HXJ80海洋修井机
HXJ100海洋修井机
HXJ125海洋修井机
HXJ225海洋修井机
HZJ180海洋钻修机
第二部分 试 油 装 备
中油海61钻修作业平台
海洋钻修设备
第二部分 试 油 装 备
第二部分 试 油 装 备
提升设备
石油修井机系列
大吨位修井机
小吨位修井机
特殊环境用修井机
第二部分 试 油 装 备
提升设备
大吨位修井机
60吨修井机
80吨修井机
100吨修井机
120吨修井机
150吨修井机
第二部分 试 油 装 备
提升设备
特殊修井机系列
1500kN沙漠修井机
斜井修井机
滩涂修井机
第二部分 试 油 装 备
反循环接头 水力开关阀
取样器 安全接头 井下膨胀泵 滤网 上封隔器 测试接头
测试层
测试接头 下封隔器
储层
阻力弹簧 人工井底
第三部分 地层测试技术
射孔-测试联作
定位短节→断销反循环→监测压力计→ 测试阀→液压锁紧接头→压力计托筒→震击器 →安全接头→传压孔→封隔器→筛管→减震器 →点火头→射孔枪 特点: 1.射孔、测试同步进行，能在不受压井 液二次污染的情况下，获得地层的真实产能; 2.通过测试液垫高度人为控制射孔负压 差的大小，在负压条件下射孔时，瞬时回流能 有效地清洁射孔孔眼。
第一部分 试油概论
试油的意义
试油的目的与任务
1、探明新区、新构造是否具有工业油气流 2、查明油气层含油气面积及油水或气水边界、油气藏 储量和驱动类型 3、验证油层的含油气情况和测井解释的可靠程度 4、录取各种资料，为计算油气储量和编制开发方案提 供依据，为新区勘探指明方向 5、验证开发效果，检查注入水在地层中的推进情况、 受效情况，以及油层产油能力和原油物性变化，为油田高 速开发提供科学依据
第二部分 试 油 装 备
分离器1 分离器2
地面计量流程
蒸汽换热器
数据采集房
井口 油嘴管汇数据头
燃烧臂
第二部分 试 油 装 备
试油测试现场
地面计量流程
海上试油测试现场
海上试油测试现场
第二部分 试 油 装 备
地面数据采集系统
地面数据采集
地面数据采集系统主要用于实时求得准确的产量及压力数据。通过计 算机的及时监视，直观、形象的反映测试井况的变化趋势，为现场测试监 督判断测试状况提供可靠的依据。通过与设备安装的传感器自动录取并计 算出产能结果，并根据数据绘制测试趋势图。 借助数据实时传输系统，平台生产数据实时传输到陆地，陆上指挥中 心实时掌握最为可靠和直观的现场生产资料，便于同海上钻井平台之间的 工作协调，提高了决策效率和生产组织水平。
1.同一趟管柱实现“射孔、测试、排液、措 施”等多重目的。
地层测试常用管柱组合
定位短节 射流泵 反循环阀
监测压力计
压控式选择 测试阀
压力计 震击器 安全接头 传压孔 封隔器 筛管接头 减震器 点火头
2.环空压力控制开关井、卸压后可锁定位置， 从而克服高压、大斜度井上提下放管柱开关井困难 的不足。在不动井口和管柱的情况下，完成射孔、 开关井测试、排液等工序。 3.测试、排液操作更符合井控要求，缩减了 测试层 拆装井口的时间，符合海上快速试油的要求。
枪身 减震器
封隔器
已射开层
监测压力计 人工井底
第三部分 地层测试技术
射孔-测试-排液三联作
射流泵/螺杆泵→反循环阀监测压力计→测试 阀→液压锁紧接头→压力计托筒→震击器→安全接 头→传压孔→封隔器→筛管→减震器→点火头→射 孔枪 特点:
1. 实现射孔测试后，原管柱连续大量排液。 有效解决了非自喷井单一测试时，由于短时间内产 出液量较少，难于界定和判断是否代表地层真实液 型的难题。 2. 适用于低压低渗井和稠油井（非自喷井） 的测试，尤其适用于地层内外来液体严重漏失，需 要大量返排井的测试。
地层测试常用管柱组合
伸缩接头 定位短节 RD循环阀
RD安全循环阀 LPRN阀 压力计 液压旁通
BJ震击器 安全接头
RTTS封隔器 筛管
点火头 测试层
枪身
人工井底
第三部分 地层测试技术
跨隔射孔-测试联作
定位短节→反循环阀→监测压力计→测 试阀→液压锁紧接头→压力计托筒→震击器→ 安全接头→传压孔→封隔器→筛管→减震器→ 点火头→射孔枪 特点:
试井
（1）、常规试油 （2）、地层测试 （3）、增产措施
修井 完井
试采
解释 评价
第一部分 试油概论
试油的含义与范围
科学试油系统工程是由一系列单项技术组 成的，主要是钻井中途测试技术；优质试油压 井液、射孔液；油管传输负压射孔技术；地层 测试技术；地层测试与油管传输负压射孔联作 技术；射流泵、螺杆泵、纳维泵、液氮及抽汲 排液求产技术；地面油气水分离计量技术；电 缆与机械桥塞封隔油层技术；储层措施改造技 术；测试资料处理、解释技术。
1.确定构造(圈闭)是否有油气藏存在的依据
2.判断油气藏是否具备开采价值的依据
3.取得油气勘探成果的关键 4.了解地下情况最直接手段 5.为开发提供可靠数据依据的一环
第一部分 试油概论
试油的含义与范围
试油（气）技术包括通洗井、压井与射孔液、射孔、地 层测试、诱喷与排液、求产与地面分离计量、油气层封隔和 措施改造及资料分析处理解释等一系列单项技术
地层测试常用管柱组合
定位短节 断销式反循环
监测压力计
多流测试器 液压锁紧接头 压力计 震击器 安全接头 传压孔 封隔器 筛管接头 减震器 点火头
测试层
枪身 人工井底
第三部分 地层测试技术
射孔-APR测试联作
伸缩接头→定位短节→ RD循环阀→RD安全 循环阀→放样接头→OMNI多次开关循环阀→放样 接头→ LPR-N阀→压力计托筒→RD取样器 →液 压旁通→ BJ 震击器→安全接头→RTTS封隔器→ 筛管→点火头→射孔枪 特点: 1.环空压力来控制开关井操作,从而避免了 上提下放操作开关阀时造成封隔器失封和发生位 移的问题，解决了在浅井、超深井、负压井、斜 井和水平井测试难点； 2. 测试管串为全通径,能够从测试器通过大 直径仪器进行其它作业或进行酸化作业等。
枪身 人工井底
第三部分 地层测试技术
试油基本工序

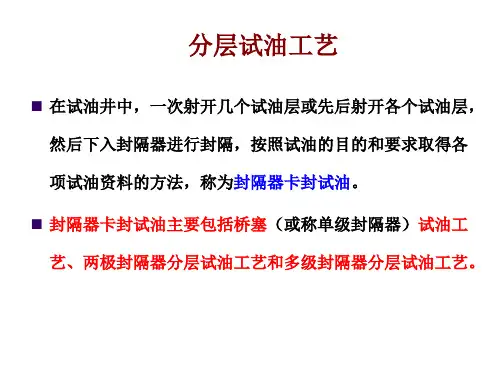

7.取样、化验 8.测温、测压 9.资料处理与解释 10.油层改造（压裂、酸化） 11.封隔油层 注水泥塞 电缆桥塞 机械桥塞 填砂 12.封井
第一部分
第二部分
试油概论
试油装备 地层测试技术 排液工艺 海上试油技术
交 流 提 纲
第三部分 第四部分 第五部分
第二部分
试 油 装 备
一.提升设备 二.地面计量装备 三.井口控制装置 四.燃烧装置 五.试井工具 六.泵注设备
地层测试常用管柱组合
定位短节
射流泵/螺杆泵
反循环阀
监测压力计
多流测试器 液压锁紧接头 压力计 震击器 安全接头 传压孔 封隔器 筛管接头 减震器 点火头
测试层
枪身 人工井底
第三部分 地层测试技术
射孔-测试-排液-措施改造四联作
射流泵→反循环阀→监测压力计→压控式全 通径选择测试阀→压力计托筒→震击器→安全接头 →传压孔→封隔器→筛管→减震器→点火头→射孔 枪 特点:
大型压裂现场
压裂酸化现场
酸压现场 海上酸化现场
第一部分
第二部分
试油概论
试油装备 地层测试技术 排液工艺 海上试油技术
交 流 提 纲
第三部分 第四部分 第五部分
第三部分 地层测试技术
地层测试的原理
地层测试又称为钻杆测试，国外称为DST(Drill Stem Testing)
在钻井过程中或完井之后，用钻杆或油管将 测试工具（包括：射孔枪、封隔器、测试阀、压 力温度记录仪等）下入测试井中，使封隔器胶筒 膨胀，封于测试目的层上部或两个封隔器分别封 于测试目的层的顶、底界附近，将其它层段和钻 井液（压井液）与测试目的层隔离开，然后由地 面控制将井底测试阀打开，测试层的流体在较大 的初始生产压差作用下，经筛管的孔道、测试阀 流入测试管柱内，直至地面。开井流动求得地层 液性、产能，关井测压求得压力恢复资料。
第一部分 试油概论
试油的目的与任务
试油的目的就是将钻井、综合录井、电测所认识 和评价的含油气层，通过射孔、替喷、诱喷等多种方 式，使地层中的流体（包括油、气和水）进入井筒， 流出地面。这种诱导油流的一整套工艺过程，将取得 地层流体的性质、各种流体的产量、地层压力及流体 流动过程中的压力变化等资料，并通过对这些资料的 分析和处理获得地层的各种物性参数，对地层进行评 价。 为计算油气地质储量和对油气藏的经济评价提供 必须的数据，也为勘探部署的调整和油气藏的开发提 供重要的依据。
1.测试时无需封堵任何已射孔井段，对 测试目的层进行分层射孔、测试作业;
地层测试常用管柱组合
定位短节
反循环阀
监测压力计
多流测试器 液压锁紧接头 压力计 震击器 安全接头 传压孔 封隔器 筛管接头 点火头
2.测试层位的先后顺序可以任意选择, 提高了试油层位优选的灵活性,为试油工作的 部署提供了方便。
测试层
第二部分 试 油 装 备
计量罐体积 压差 分离器静压 分离器压力
地面数据采集
天然气温度 分离器温度 油流量1 油流量2 油流量3 水流量 井口回压 井口温度 井口压力
套管压力
第二部分 试 油 装 备
地面控制设备
Expro防硫双翼测试树
Halliburton防硫双翼测试树
Expro防硫数据头
油咀管汇
第三部分 地层测试技术
双封隔器裸眼跨隔测试技术
地层测试常用管柱组合
反循环阀→水力开关阀→取样器→压力 计托筒→ 震击器→安全接头→井下膨胀泵→ 滤网→上封隔器→筛管接头→压力计托筒→ 间隔钻铤→下封隔器→阻力弹簧 特点: 1.封隔器胶筒有较大膨胀量和较长的密 封段，能有效封住不同形状的井眼及松软地 层; 2.双封隔器跨隔测试，无需尾管支撑， 一趟管柱可进行多次测试; 3.通过测试作业可以为该井是否下套管 作出决定; 4.由于是裸眼测试作业，安全性较套管 内差；测试时间短，取资料有一定的局限性。
第一部分 试油概论
试油的原则
达到地质目的要求
试 油 的 原 则
安全环保无事故
资料数据准确可靠 高产高效 简单易行、快速经济 保护好油气层及井筒
第一部分 试油概论
1.井场及施工准备 井场踏勘及布置 装备及管柱工具选择 2.井筒准备 通井、刮削 试压（井筒、井口、封井器组） 钻塞、冲砂 3.射孔 4.地层测试 5.替喷、诱喷 6.求产 自喷油（气）井求产 测试求产（流压或回收物） 气体排液求产 抽汲/提捞排液求产 各类泵排液求产
