实验一 霍尔位置传感器及弯曲法杨氏模量的测定
用霍尔位置传感器测杨氏模量
大学物理实验 物理实验中心 第6实验室
指导教师 曾灏宪 中原工学院 理学院 物理实验中心
前言
? 在弹性线性范围内, 固体材料正应力同应变之比值称为纵 向弹性模量或杨氏模量它是量度固体材料受力时变形大小 的重要物理量, 它反映了固体材料的刚度, 是选定机械构件 材质的依据之一
?
dB
? UH
?Hale Waihona Puke K?I? dZ
?? Z
dB
? 若 dZ为常数时， 与成? U H正比。测 ? Z与?UH的比值即定标。在
均匀梯度的磁场中，霍尔电压与位移量之间存在一一对应关系 , 当位
移量较小（小于2mm）, 这一对应关系具有良好的线性。
4、实验装置
? 本仪器是在梁的弯曲法测量装置基础上加装霍尔位置传感 器而成。如图，横梁架在刀刃上，在梁上有个金属框上可 以挂砝码，在磁铁装置与横梁之间有一个杠杆支点，杠杆 的一端放在横梁上，一端是霍尔探头置于磁场中，霍尔探 头和毫伏表相连。
测黄铜样品的杨氏模量和霍耳位置传感器的定标
M/g
0
10
20
30
40
50
60
70
Z/mm U/mv
2用霍尔位置传感器测铸铁的杨氏模量
M/g
0
10
20
30
40
50
60
70
U/mm
【数据处理】
? a）用逐差法按公式进行计算,求得黄铜材料的杨氏模量。 ? b) 求出霍尔位置传感器的灵敏度K。 ? c）用求铸铁的位移 ，与杨氏模量。 ? d）把测量结果与公认值进行比较。
【注意事项】
? 1.用千分尺测量待测样品厚度必须在不同位置多点测量取 平均值，因黄铜比钢软，旋转千分尺时用力适量，不宜过 猛。
用霍尔位置传感器测杨氏模量
用霍尔位置传感器测杨氏模量用霍尔位置传感器测量材料的杨氏模量利用霍尔位置传感器和弯曲法测量杨氏模量实验数据杨氏模量测量实验报告随着科技进步的蓬勃发展，微位移测量这一核心技术也日趋先进。
本次测试揭示了业界近年开发的先进霍尔位置传感器。
它通过电磁铁和集成霍尔元件之间不断变化的负载信号来测量微小的偏转。
这种控制技术主要用于杨氏弯曲法。
杨氏模量测试。
在此实验室报告中，模具的杨氏模量是使用霍尔位置传感器测量的。
合金铸铁的杨氏模量采用弯曲法测定。
除了测量铜的杨氏模量外，还要校准霍尔位置传感器以解决其精度问题。
利用霍尔位置传感器测量铁的杨氏模量等。
利用实验可以使学生增强对霍尔传感器基本原理的广泛应用、科学院新型传感器的标定、以及不同长度值的测量方法。
传感器法测量位移有什么优点霍尔位置传感器和弯曲法测量杨氏模量实验数据弯曲法测量杨氏模量实验中的主要测量值有哪些。
请计算每个环境因素的不确定性。
传感器测量位移的方法有什么特点？建议】使用千分尺时，2.使用高度计光学测量重物刀口架基线位置时，刀口架不能晃动。
4.使用霍尔位置霍尔传感器及弯曲法杨氏模量测量实验报告方法本实验在弯曲法良好基础上安装霍尔位置测量杨氏模量液态金属材料的模量。
传感器。
通过对霍尔位置传感器的输入阻抗与位移的微分关系的标定和微小位移的测量，使学生了解和掌握微小位移的非电测量新方法。
微位移测量技术也得到快速发展霍尔位置传感器标定及弯曲法测量杨氏模量误差分析SUES大学物理选修实验讲座笔记磁弯曲法测量杨氏模量及霍尔位置传感器校准随着科技进步的蓬勃发展，微挠度测量的电子技术也给经济带来了飞速的发展。
本科学实验介绍了近年来出现的新型先进霍尔位置传感器，利用负载的回波来测量电磁铁与霍尔传感器之间位置变化的微小偏移量。
该科学实验结合了电子技术测量金属梁的微小位移、霍尔位置传感器的校准和弯曲法测量铝的杨氏模量。
通过实验报告，小学生可以加深对霍尔传感器广泛应用的认识，学习新型传感器的标定、不同取值宽度的测量和不同宽度测量设备的采用。
实验一 霍尔位置传感器及弯曲法杨氏模量的测定
实验一霍尔位置传感器及弯曲法杨氏模量的测定实验目的1.掌握用米尺、游标卡尺、螺旋测微器、读数显微镜测量长度的方法2.熟悉霍尔位置传感器的特性；3.弯曲法测量黄铜（或可锻铸铁）的杨氏模量，并对霍尔位置传感器定标；仪器和用具1.杨氏模量测定仪主体装置如图1-1所示图1-195型集1.铜刀口上的基线 2.读数显微镜 3.刀口 4.横梁 5.铜杠杆（顶端装有A成霍尔传感器） 6.磁铁盒7.磁铁（N极相对放置）8.调节架9砝码图1-2 实验装置的实物照片2、其他用用具米尺，游标卡尺，螺旋测微仪，砝码，待测材料（一根黄铜、一根可铸锻铁）实验原理1.霍尔位置传感器霍尔元件置于磁感应强度为B的磁场中，在垂直于磁场方向通以电流I，则与这二者相垂直的方向上将产生霍尔电势差U:HB I K U H ⋅⋅= （1-1）（1-1）式中K 为元件的霍尔灵敏度。
如果保持霍尔元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为：Z dZdBI K U H ∆⋅⋅⋅=∆ （1-2）（1-2）式中Z ∆为位移量，此式说明若dZdB 为常数时，H U ∆与Z ∆成正比。
图1-3为实现均匀梯度的磁场，可以如图1-3所示，两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上。
间隙大小要根据测量范围和测量灵敏度要求而定，间隙越小，磁场梯度就越大，灵敏度就越高。
磁铁截面要远大于霍尔元件，以尽可能的减小边缘效应影响，提高测量精确度。
若磁铁间隙内中心截面处的磁感应强度为零，霍尔元件处于该处时，输出的霍尔电势差应该为零。
当霍尔元件偏离中心沿Z 轴发生位移时，由于磁感应强度不再为零，霍尔元件也就产生相应的电势差输出，其大小可以用数字电压表测量。
由此可以将霍尔电势差为零时元件所处的位置作为位移参考零点。
霍尔电势差与位移量之间存在一一对应关系，当位移量较小（mm 2<），这一对应关系具有良好的线性。
【课件】霍尔位置传感器测定杨氏模量
3.游标卡尺。
三、实验原理
将一截面为矩形的金属长条薄板架在两个位 于水平面的平行刀口上，则该薄板构成一根 “梁”。在梁的中央悬一负载时，该梁会因受力 而弯曲下降。
L
z
m
可由金属板材的尺寸、受力大小及弯曲下降 的程度求得该种材料的杨氏模量。
杨氏模量E的表达式为：
L
L mg E 3 4a b z
十字叉丝
控制显微镜前后移 动位置的固定螺丝
调焦后看到的 某一条画痕线
6、逐次增加砝码，每次增加10.00g。每加一次砝码， 都转动鼓轮使十字叉丝重新与选定的基准线重合并 读出此时读数显微镜的读数。（mm）及毫伏表的读 数（mv）。将测得的数据填入实验数据表格。用逐 差法求出Z和V的平均值。
7、用游标尺测量铜尺宽度b；用千分尺测量铜尺的 厚度a（均测1次）。 8、按公式求得样品的杨氏模量，并且求出霍耳位 置传感器的灵敏度（比例系数）K0。
9.数据记录与处理
两刀口间距: L (23.00 0.05)cm （一）铜条数据测量 单位:mm
用游标卡尺测铜条宽度b 零点 测量值
b b0 b
用千分尺测铜条厚度a 零点 测量值
a a0 a
（二）铜条加载前后数据测量
E公认值 1.055 1011 N / m2
V=Vi+6Vi(mV)
Z
V
比例系数：K 0 V / Z
百分偏差：B
mgL3 铜条的杨氏模量：E 3 4a bZ
五、注意事项
1.霍耳片一定要垂直放置在磁场的中心轴上。 2.用读数显微镜测量时，鼓轮只能单方向转动。
3.加放砝码时动作一定要轻，千万不能碰动铜刀架。

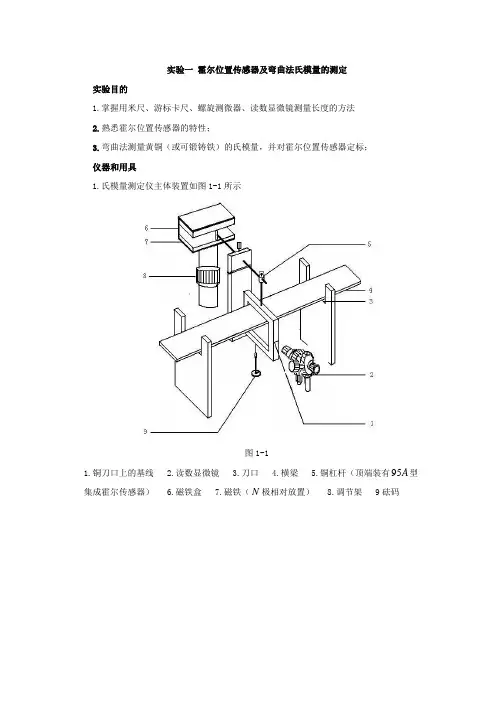

实验一_霍尔位置传感器与弯曲法杨氏模量的测定
实验一霍尔位置传感器及弯曲法氏模量的测定实验目的1.掌握用米尺、游标卡尺、螺旋测微器、读数显微镜测量长度的方法2.熟悉霍尔位置传感器的特性；3.弯曲法测量黄铜（或可锻铸铁）的氏模量，并对霍尔位置传感器定标；仪器和用具1.氏模量测定仪主体装置如图1-1所示图1-195型1.铜刀口上的基线 2.读数显微镜 3.刀口 4.横梁 5.铜杠杆（顶端装有A 集成霍尔传感器） 6.磁铁盒 7.磁铁（N极相对放置） 8.调节架 9砝码图1-2 实验装置的实物照片2、其他用用具米尺，游标卡尺，螺旋测微仪，砝码，待测材料（一根黄铜、一根可铸锻铁） 实验原理 1.霍尔位置传感器霍尔元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者相垂直的方向上将产生霍尔电势差H U :B I K U H ⋅⋅= （1-1）（1-1）式中K 为元件的霍尔灵敏度。
如果保持霍尔元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为：Z dZdBI K U H ∆⋅⋅⋅=∆ （1-2）（1-2）式中Z ∆为位移量，此式说明若dZdB 为常数时，H U ∆与Z ∆成正比。
图1-3为实现均匀梯度的磁场，可以如图1-3所示，两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上。
间隙大小要根据测量围和测量灵敏度要求而定，间隙越小，磁场梯度就越大，灵敏度就越高。
磁铁截面要远大于霍尔元件，以尽可能的减小边缘效应影响，提高测量精确度。
若磁铁间隙中心截面处的磁感应强度为零，霍尔元件处于该处时，输出的霍尔电势差应该为零。
当霍尔元件偏离中心沿Z 轴发生位移时，由于磁感应强度不再为零，霍尔元件也就产生相应的电势差输出，其大小可以用数字电压表测量。
由此可以将霍尔电势差为零时元件所处的位置作为位移参考零点。
霍尔电势差与位移量之间存在一一对应关系，当位移量较小（mm 2<），这一对应关系具有良好的线性。

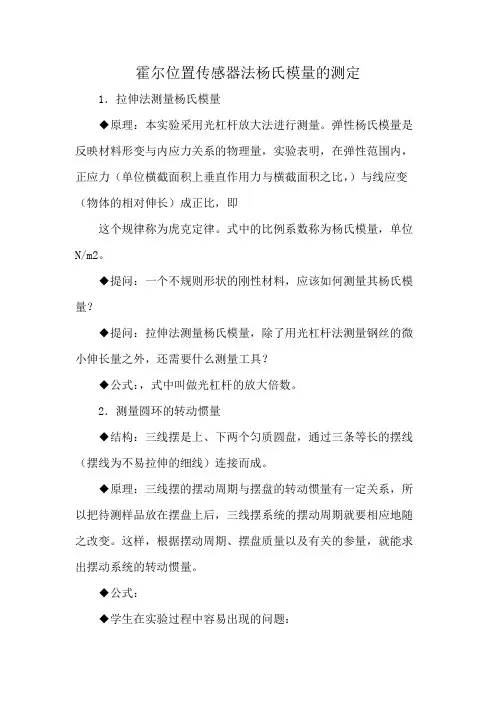

霍尔位置传感器法杨氏模量的测定
霍尔位置传感器法杨氏模量的测定1．拉伸法测量杨氏模量
◆原理：本实验采用光杠杆放大法进行测量。
弹性杨氏模量是反映材料形变与内应力关系的物理量，实验表明，在弹性范围内，正应力（单位横截面积上垂直作用力与横截面积之比，）与线应变（物体的相对伸长）成正比，即
这个规律称为虎克定律。
式中的比例系数称为杨氏模量，单位N/m2。
◆提问：一个不规则形状的刚性材料，应该如何测量其杨氏模量？
◆提问：拉伸法测量杨氏模量，除了用光杠杆法测量钢丝的微小伸长量之外，还需要什么测量工具？
◆公式：，式中叫做光杠杆的放大倍数。
2．测量圆环的转动惯量
◆结构：三线摆是上、下两个匀质圆盘，通过三条等长的摆线（摆线为不易拉伸的细线）连接而成。
◆原理：三线摆的摆动周期与摆盘的转动惯量有一定关系，所以把待测样品放在摆盘上后，三线摆系统的摆动周期就要相应地随之改变。
这样，根据摆动周期、摆盘质量以及有关的参量，就能求出摆动系统的转动惯量。
◆公式：
◆学生在实验过程中容易出现的问题：
1．三线摆、扭摆没有调水平；
2．测量转动惯量时摆角大于5度；
3．光电门的摆放位置不是在三线摆、扭摆的摆动时平衡位置附近；
4．在拉伸法测量杨氏模量实验中，学生误将望远镜的读数看成是钢丝的伸长量。
霍尔位置传感器法杨氏模量的测定
霍尔位置传感器法杨氏模量的测定通过霍尔位置传感器法对固体材料杨氏模量的测量实验，可以学习和掌握基本长度和微小位移量测量的方法和手段，提高学生的实验技能。
该实验是在弯曲法测量固体材料杨氏模量的基础上，加装霍尔位置传感器而成的。
通过霍尔位置传感器的输出电压与位移量线性关系的定标和微小位移量的测量，有利于联系科研和生产实际，使学生了解和掌握微小位移的非电量电测新方法。
本实验对经典实验装置和方法进行了改进，不仅保留了原有实验的内容，还增加了霍尔位置传感器的结构、原理、特性及使用方法的了解，将先进科技成果应用到教学实验中，扩大了学生的知识面，是经典实验教学现代化的一个范例。
弯曲法测金属杨氏模量实验仪的特点是待测金属薄板只须受较小的力F ，便可产生较大的形变Z ∆，而且本仪器体积小、重量轻、测量结果准确度高，本仪器杨氏模量实际测量误差小于3%。
【实验目的】（1）熟悉霍尔位置传感器的特性；（2）弯曲法测量黄铜的杨氏模量；（3）测黄铜杨氏模量的同时，对霍尔位置传感器定标；（4）用霍尔位置传感器测量可锻铸铁的杨氏模量。
【实验原理】（1）霍尔位置传感器霍尔元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者 相垂直的方向上将产生霍尔电势差H U ：B I K U H ⋅⋅= （1）（1）式中K 为元件的霍尔灵敏度。
如果保持霍尔元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为：Z dZdB I K U H ∆⋅⋅⋅=∆ （2） （2）式中Z ∆为位移量，此式说明若dZ dB 为常数时，H U ∆与Z ∆成正比。
为实现均匀梯度的磁场，可以如图1所示，两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上。
间隙大小要根据测量范围和测量灵敏度要求而定，间隙越小，磁场梯度就越大，灵敏度就越高。
(整理)_霍尔传感器测杨氏模量.
实验名称霍尔传感器测杨氏模量【实验目的】1．了解霍尔位置传感器的结构原理、特性及使用方法。
2．学习掌握粱弯曲法测量金属板的杨氏弹性模量。
3．学会确定灵敏度的方法，并确定仪器的灵敏度。
4．掌握逐差法处理数据。
【实验仪器】霍尔位置传感器、霍尔位置传感器输出信号测量仪、游标卡尺、螺旋测微器。
【实验原理】霍尔传感器置于磁感应强度为B 的磁场中，在垂直于磁场的方向通入电流I ，则会产生霍尔效应，即在与这二者相互垂直的方向上将产生霍尔电势：IB K U H H = (5.2.1)其中H K 为霍尔传感器的灵敏度，单位为T mA mV ⋅。
如果保持通入霍尔元件的电流I 不变，而使其在一均匀梯度的磁场中移动，则输出的霍尔电势的变化量为：z dzdBIK U H H ∆=∆ (5.2.2) 其中：z ∆为位移量；dzdB为磁感应强度B 沿位移方向的梯度，为常数。
为了实现上述均匀梯度磁场，选用两块相同的磁铁。
磁铁平行相对而放，即N 极相对放置。
两磁铁之间的空隙内放入霍尔元件，并使此元件平行于磁铁，且与两磁铁的间距相等，即霍尔元件放置两磁铁空隙的中心，如图6.1所示。
若间隙中心截面的中心点A 的磁感应强度为零，霍尔元件处于该处时输出的霍尔电势应为零。
当霍尔元件偏离中心沿Z 轴发生位移，由于磁感应强度不再为零，霍尔元件也就有相应电势输出，其大小可由数字电压表读出。
一般地，将霍尔电势为零时元件所处的位置作为位移参考点。
霍尔电势与位移量之间存在一一对应的关系，当位移量较小时（小于2mm ），对应关系具有良好的线性，如图6.2所示。
mm在粱弯曲的情况下，杨氏模量E 用下列公式计算：zb a mg d E ∆=334 (6.1)式中：d 为两刀口间的距离，a 为粱的厚度，b 为粱的宽度，m 为砝码的质量，g 为重力加速度（2792.9s m g =），z ∆为粱中心由于外力的作用而下降的距离。
【实验装置】杨氏模量实验装置如图6.3所示。
用霍尔位置传感器测杨氏模量实验报告
用霍尔位置传感器测杨氏模量实验报告实验报告：用霍尔位置传感器测杨氏模量摘要：本实验通过使用霍尔位置传感器测量不同拉力下杆的长度变化，从而计算杨氏模量。
实验数据表明，杨氏模量的测量精度比传统方法更高。
引言：杨氏模量是描述材料弹性的重要参数，常用于评价材料的强度和刚度。
传统的测量方法通常是通过拉伸试验测量材料的长度变化，计算杨氏模量。
然而，这种方法需要使用高精度的测量设备，同时在实验过程中人为误差也比较大。
本实验采用霍尔位置传感器对杨氏模量进行测量，可以有效地提高测量精度和减少人为误差。
实验步骤：1. 准备工作：使用铁丝制作一根细长带有刻度的杆，其中的刻度距离为1cm；另外准备一块平整的板子和两个霍尔位置传感器。
2. 设置实验平台：将杆固定在平整的板子上，并且分别在两端用铁夹固定。
将两个霍尔位置传感器分别安装在杆子两端的铁夹上，并用电源适配器连接。
3. 实验测量：施加不同的拉力，分别记录杆子的长度变化和两个传感器的输出电压。
根据长度变化以及传感器输出电压计算出每个拉力下杨氏模量。
4. 实验记录：将实验数据记录在表格中，包括杆子的长度变化、两个传感器的输出电压以及计算出的杨氏模量。
实验数据：本实验进行了3次，每次都在不同的拉力下测量杨氏模量。
以下是实验数据：（表格）结果分析：通过数据分析可以看出，采用霍尔位置传感器测量杨氏模量的方法能够得到更加精确的结果。
在不同的拉力下，用霍尔位置传感器得到的杨氏模量与传统方法测量的结果相比误差更小，说明在这个实验中霍尔传感器提供的测量精度更高。
结论：通过实验结果可以得知，在测量杨氏模量时采用霍尔位置传感器比传统方法更具优势。
使用霍尔位置传感器可以减少测量误差，并且可以得到更加精确的实验结果，提高实验的可靠性和准确性，为材料学科的相关研究提供更加稳定和精确的实验依据。
大学物理实验霍尔位置传感器测杨氏模量.
一、实验目的
学习用弯曲法测量金属的杨氏模量； 学习用读数显微镜和霍尔位置传感器两种方 法测量微小位移； 掌握用最小二乘法及逐差法处理数据。
二、实验原理
测量杨氏模量E原理：
3
d mg E 3 4a bh
d
Δh
d为两刀口之间的距离；a为梁的厚度；b为梁的 宽度；m为在初始负载的基础上所增加的砝码的质量； g为重力加速度；Δ h为梁中心由于重物P=mg的作用
五、测量黄铜板的杨氏模量
黄铜板的弯曲记录
i 1 2 10.00 3 20.00 4 30.00 5 40.00 6 50.00 7 60.00 8 70.00
m /10-3kg(不计初始负载) 0.00 U i/10-3V U1
U2
U3
U4
U5
U6
U7
U8
逐差法处理数据 n 1 2 3 4
U i/10-3 V U i+4 /10-3 V ΔU /10-3 V Δ h /10-3 m U1 U2 U3 U4 U5 U6 U7 U8
U
B
I
三、实验仪器预调整
将铁条穿过铜框,放在两立柱刀口的中央 位置，铜框内的刀口置于梁的中间，将 圆柱形托尖放在铜框上的小圆洞内；调 节铜杠杆，使其水平；调节磁铁的高度， 使霍尔位置传感器(在铜杠杆的一端)处 于磁场中间位置。
三、实验仪器预调整
传感器 铜杠杆 读数显微镜
U Kh b U K h
横梁 铜框
三、实验仪器预调整
调节显微镜的高度，在砝码盘上加20g 后,使镜筒轴线和铜框上的基线等高。
三、实验仪器预调整
调节目镜，使眼睛在目镜内看清分划板 上的数字和准线；前后调节镜筒，使能 清晰地看清铜框上的基线；转动镜筒， 使准线内的水平线与铜框上的基线平行。
《弯曲法测量杨氏模量》实验报告(无数据版)-王艳东
实验（实训）报告辽宁科技大学 学院（系） 年 月 日 课程名称： 实验题目：班级：姓名：学号：机台号：同组人：任课教师：实验目的1、掌握基本长度和微小位移量测量的方法，学习游标卡尺、千分尺等常用长度测量仪器的使用；2、熟悉霍尔位置传感器的特性；3、弯曲法测量铁的杨氏模量；4、学会用逐差法、作图法处理数据。
<实验原理>杨氏模量的定义：反映材料应变(即单位长度变化量L L ∆)与物体内部应力(即单位面积所受到的力的大小F S )之间关系的物理量，反映材料的抗拉或抗压能力。
即：F LYS L∆= 测量杨氏模量的方法一般有拉伸法、梁弯曲法、振动法、内耗法等，还出现了利用光纤位移传感器、莫尔条纹、电涡流传感器和波动传递技术（微波或超声波）等实验技术和方法测量杨氏模量。
1、杨氏模量的测量杨氏模量测定仪主体装置如图3所示,在横梁弯曲的情况下，杨氏模量Y 可以用下式表示：Z b a Mgd Y ∆⋅⋅⋅=334； 其中：d 为两刀口之间的距离，M 为所加砝码的质量，a 为梁的厚度，b 为梁的宽度，Z ∆为梁中心由于外力作用而下降的距离，g 为重力加速度。
上面公式的具体推导见附录。
图1 实验装置图其中：1.铜刀口上的基线 2.读数显微镜 3.刀口 4.横梁 5.铜杠杆（顶端装有A 95型集成霍尔传感器） 6.磁铁盒 7.磁铁（N 极相对放置） 8.调节架 9砝码图2 实验原理图2、微小位移△z 的测量方法： （1）读数显微镜方法：（2）霍尔位置传感器方法：定义：一块半导体薄片处于垂直于它的磁场B 中，当通以电流I 时，则在垂直于B 、I 方向上产生霍耳电势差，这种现象称为霍耳效应。
图4 霍耳效应霍尔元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者相垂直的方向上将产生霍尔电势差H U ：0H U K I B =⋅⋅ （1）（1）式中0K 为元件的霍尔灵敏度。
如果保持霍尔元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为：0H dBU K I Z dZ∆=⋅⋅⋅∆ （2） （2）式中Z ∆为位移量，此式说明若dBI dZ⋅为常数时，H U ∆与Z ∆成正比，即： H U K Z ∆=⋅∆为实现均匀梯度的磁场，可以如图5所示，两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上。
霍尔位置传感器的定标和杨氏模量的测定
杨氏模量 可以Y 用下式表示：
Y d 3 Mg
(3)
4a3 b Z
其中：d 为两刀口之间的距离，M为所加砝码的质量
， a 为梁的厚度，b为梁的宽度 ，Z 为梁中心由
于 外 力 作 用 而 下 降 的 距 离 ，g 为 重 力 加 速 度
g=9.799m/s2 ，按常数处理。
显微镜
人们在研究材料的弹性性质时，提出了应力 F/S （ 即 力 与 力 所 作 用 的 面 积 之 比 ） 和 应 变 △ L/L （即长度或尺寸的变化与原来的长度或尺寸之比） 的概念。在胡克定律成立的范围内，应力和应变之 比是一个常数，即
F / S Y (L / L)
Y被称为材料的杨氏模量，它是表征材料性质的 一个物理量，仅与材料的结构、化学成分及其加工 制造方法有关，其大小标志了材料的刚性。
砝 码 数字 电压表
实验仪器
刀口
铜杠杆 （ 杠杆顶端贴有霍耳传感器）
横梁
磁铁
实验内容
1. 霍尔位置传感器的定标 2. 弯曲法测金属黄铜的杨氏模量
实验步骤
1. 调节杨氏模量测试仪水平； 2. 让传感器探测元件处于磁铁中间位置； 3. 调节霍耳位置传感器的毫伏表； 4. 调节读数显微镜，并记下初始读数值； 5. 逐次增加砝码（每次增加10.00g），记录梁
۩ 大学物理实验
霍尔位置传感器的定标 和杨氏模量的测定
武汉科技学院理学院 物理实验教学中心
简介
德国物理学家霍尔1879年研究载流导体 在磁场中受力的性质时发现，任何导体通过 电流时，若存在垂直于电流方向的磁场，则 导体内部产生与电流和磁场都垂直的电场， 这一现象称为霍尔效应，它是一种磁电效应 （磁能转换为电能）。
大学物理实验教案(霍耳位置传感器法测杨氏弹性模量)
即
C为比例系数。
因而
在电流不变情况下，
(2)
式中
图1
图2
即传感器输出信号电压只与Y方向位移有关。
当铜刀口下面挂上砝码m时，横梁中心下降了Z，使得铜杠杆顶端霍尔传感器上升一距离Y1，根据杠杆原理Z与Y1关系为
3、学习用逐差法处理实验数据；
实验内容
提要
1、正确安装实验装置；
2、调试好读数显微镜；
3、记录在不同负载下铜尺的下垂量；
4、测量铜尺厚度和宽度；
5、计算杨氏模量和百分偏差。
测量与数据处理要求
1、正确测量并记录铜尺厚度和宽度；
2、下垂量各组数据的均匀度；
3、杨氏模量计算结果的有效数字和数量级、单位；
4、正确表示测量结果的百分偏差。
二、报告的评分标准（满分100）
铜尺厚度a，宽度b的测量数据：各10分；共20分。
表格数据（有效数字、分布）25分；
Z和V的平均值、比例系数各10分，其中：有效数字、单位各5分；共30分。
杨氏模量15分，其中：有效数字、单位、数量级各5分。
百分偏差10分
（1）
式中L为二刀口之间的距离，a、b分别为金属薄板的厚度和宽度。
根据(1)式，测出等号右边各量，就可以求得杨氏模量E。式中a、b、L、m这四个量用一般方法容易测得。Z是一个微小变化量，本实验用读数显微镜和霍尔位置传感器来测量。
2.霍尔位置传感器测微小位移原理
本实验使用的95A型霍尔集成传感器，其输出信号电压V为
思考题
1、为什么要用逐差法处理数据？有何优点？
大学物理实验教案(霍耳位置传感器法测杨氏弹性模量)
在微小位移Z情况下，可认为霍尔传感器输出信号电压(2)式仍然成立。
(3)
式中
(3)式表明，霍尔传感器输出信号电压与横梁中点下降距离Z成正比。只要对传感器进行定标，定出比例系数 ，就可以利用该传感器测量微小位移Z了。
教学重点与难点
1、使用千分尺、游标卡尺测长时的注意事项；
2、掌握读数显微镜的调试和测量方法并能正确读数；
思考题
1、为什么要用逐差法处理数据？有何优点？
2、从杨氏模量的公式分析，对测量结果影响最大的因素是……？
参考资料
《大学物理实验》——马靖张丽华黄建敏主编
《大学物理实验指导》——丁道滢陈之前编
《物理实剑青吴泳华等主编
评分标准
一、预习与操作评分标准（满分100）
二、报告的评分标准（满分100）
铜尺厚度a，宽度b的测量数据：各10分；共20分。
表格数据（有效数字、分布）25分；
Z和V的平均值、比例系数各10分，其中：有效数字、单位各5分；共30分。
杨氏模量15分，其中：有效数字、单位、数量级各5分。
百分偏差10分
预习：(40分)
实验目的：5分；实验仪器：5分；
实验原理：20分。其中：文字叙述12分；主要公式3分；原理图5分
填空：共10分
实验操作部分（60分）：
游标尺操作及测量数据：10分；千分尺操作及测量数据：10分；
杨氏模量仪调节、读数显微镜调焦、零点标定、初始读数：20分；
加砝码、操作读数显微镜读数及数据分布：20分。
（1）
式中L为二刀口之间的距离，a、b分别为金属薄板的厚度和宽度。
根据(1)式，测出等号右边各量，就可以求得杨氏模量E。式中a、b、L、m这四个量用一般方法容易测得。Z是一个微小变化量，本实验用读数显微镜和霍尔位置传感器来测量。
杨氏模量(梁弯曲)
霍耳位置传感器法测杨氏模量一、实验内容：1.了解霍耳效应及霍耳位置传感器的原理2.学会使用霍耳位置传感器法测杨氏模量二、实验仪器：杨氏模量测试仪、千分尺、游标卡尺三、实验原理：1．霍耳元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者平面垂直的方向上产生霍耳电势差：B I K U H ⋅⋅= （1）上式中K 为元件的霍耳灵敏度。
如果保持霍耳元件的电流I 不变，而使其在一均匀梯度的磁场中移动时，则输出的霍耳电势差变化量为： Z dZdB I K UH∆⋅⋅⋅=∆ （2）上式中Z ∆为位移量，此式说明若dZdB 为常数时，U ∆与Z ∆成正比。
2．一段固体棒，在其两端沿轴发现施加大小相等、方向相反的外力F ，其长度L 发生改变L ∆，杨氏模量测试仪以S 表示横截面面积，称F/S 为胁强，相对长变L ∆/L 为胁变。
在弹性限度内，由胡克定律有：LL E S F ∆⋅=E 称为杨氏模量，其数值与材料性质有关。
在横梁受力弯曲的情况下，杨氏模量E 得测量表达式为： Zb a MgdE ∆⋅⋅⋅=334 （3）其中：d 为两刀口之间的距离；M 为所加砝码的质量；a 为梁的厚度；b 为梁的宽度；Z ∆为梁中心由于外力作用而下降的距离；g 为重力加速度。
四、实验步骤：1．调节三维调节架的上下前后位置的调节螺丝，使传感器探测元件处于磁铁中间位置。
2．用水准器观察是否在平衡位置，若偏离可用底座螺丝调节到水平位置。
3．调节霍耳位置传感器的毫伏表。
磁铁盒可上下调节调节螺丝使磁铁上下移动，当毫伏表读数值很小时，停止调节并固定螺丝，最后调节零电位器使毫伏表读数为零。
4．调节读数显微镜，使眼睛观察十字线及分划板刻度线和数字清晰。
然后移动读数显微镜前后位置，使能清晰看到铜刀上的基线。
转动读数显微镜的鼓轮使刀口架上的基线与读数显微镜内十字刻度线重合，记下初始读数值。
5．逐次增加砝码，每次增加10.00g ，相应从读数显微镜读出梁中心的位置i Z （mm ）及毫伏表的读数i U （mv ）。
霍尔位置传感器法测杨氏模量实验报告
一、实验目的1. 了解霍尔位置传感器的结构原理、特性及使用方法。
2. 掌握霍尔位置传感器法测量金属板的杨氏弹性模量的实验方法。
3. 学会确定灵敏度的方法，并利用霍尔位置传感器进行杨氏模量的精确测量。
二、实验原理杨氏模量（E）是材料在弹性变形范围内应力（σ）与应变（ε）之比，即 E = σ/ε。
霍尔位置传感器是一种基于霍尔效应的传感器，它能够将微小的位移转化为电信号输出。
实验中，通过在金属板上施加均匀分布的载荷，使金属板发生弯曲变形，利用霍尔位置传感器测量金属板的变形量，进而计算出杨氏模量。
三、实验仪器与材料1. 霍尔位置传感器2. 金属板3. 载荷4. 读数显微镜5. 调节架6. 导线7. 电源8. 计算器四、实验步骤1. 将金属板放置在调节架上，确保金属板水平。
2. 将霍尔位置传感器固定在金属板上，传感器应垂直于金属板表面。
3. 通过导线将霍尔位置传感器与电源连接。
4. 调节电源，使霍尔位置传感器输出电压稳定。
5. 在金属板上施加均匀分布的载荷，使金属板发生弯曲变形。
6. 利用读数显微镜测量金属板的变形量。
7. 记录霍尔位置传感器的输出电压。
8. 重复步骤5-7，进行多次测量，取平均值。
五、数据处理1. 计算金属板的应变：ε = Δl/l0，其中Δl为金属板的变形量，l0为金属板的原始长度。
2. 计算金属板的应力：σ = F/A，其中F为载荷，A为金属板的横截面积。
3. 计算杨氏模量：E = σ/ε。
六、实验结果与分析通过实验，得到金属板的杨氏模量E的平均值为E_avg = 2.34 GPa。
与理论值相比，实验结果存在一定的误差，这可能是由于实验过程中存在测量误差、环境因素等影响。
七、实验总结1. 霍尔位置传感器法是一种简单、有效的测量杨氏模量的方法。
2. 实验过程中，要注意霍尔位置传感器的安装和调整，确保其输出电压稳定。
3. 实验结果受多种因素影响，如测量误差、环境因素等，应尽量减少这些因素的影响，以提高实验精度。
霍尔位置传感器法测杨氏模量实验报告
霍尔位置传感器法测杨氏模量实验报告霍尔位置传感器法测杨氏模量实验报告引言：杨氏模量是材料力学性能的重要指标之一，它描述了材料在受力时的变形特性。
测量杨氏模量的方法有很多种，其中一种常用的方法是使用霍尔位置传感器。
本实验旨在通过使用霍尔位置传感器测量杨氏模量，并分析实验结果。
实验原理：杨氏模量的定义是材料的应力与应变之比。
应力可以通过施加外力并测量材料的变形来计算，而应变可以通过测量材料的变形来计算。
霍尔位置传感器可以测量材料的变形，并将其转化为电信号输出。
实验步骤：1. 实验准备：a. 将霍尔位置传感器固定在实验台上，并连接到数据采集系统；b. 准备一根长而细的金属丝，用于实验中施加力。
2. 测量杨氏模量：a. 将金属丝固定在实验台上，并在其上方悬挂一个重物；b. 施加水平方向的力，使金属丝发生弯曲；c. 使用霍尔位置传感器测量金属丝的变形，并记录下相应的电信号；d. 根据金属丝的几何参数和施加的力，计算金属丝的应力和应变；e. 将应力和应变的值代入杨氏模量的定义式中，计算得到杨氏模量的数值。
实验结果：根据实验数据计算得到的杨氏模量为X GPa，其中X为具体数值。
实验过程中测量到的金属丝的变形与施加的力之间存在线性关系，证明了霍尔位置传感器的准确性和可靠性。
实验讨论：1. 实验误差分析：a. 实验过程中可能存在的误差源包括金属丝的材料非均匀性、测量设备的精度限制等；b. 通过多次实验并取平均值可以减小实验误差。
2. 实验改进：a. 可以尝试使用不同材料的金属丝进行实验，比较它们的杨氏模量；b. 可以尝试改变金属丝的几何参数，如长度、直径等，观察对杨氏模量的影响。
结论：通过使用霍尔位置传感器测量杨氏模量的实验，我们得到了金属丝的杨氏模量为X GPa。
实验结果表明，霍尔位置传感器是一种准确可靠的测量工具，可以用于杨氏模量的测量。
实验还发现金属丝的变形与施加的力之间存在线性关系，进一步验证了实验结果的可靠性。
实验霍尔位置传感器测杨氏模量
实验霍尔位置传感器测杨氏模量实验目的1.熟悉霍尔位置传感器的特性：2.弯曲法测量黄铜的杨氏模量：3.测黄铜杨氏模量的同时，对霍尔位宜传感器左标：4.用霍尔位置传感器测量可锻铸铁的杨氏模量。
实验仪器1.霍尔位置传感器测杨氏模量装置一台(1)读数显微镜型号丿C — 10型放大倍数20分度值0.01〃"“测量范围0〜6〃劝(2)舷码lO.Og 8 块、20.0g 2 块(3)95型集成霍尔位置传感器(4)样品(铜板和冷扎板)2.霍尔位宜传感器输出信号测量仪(放大倍数3—5倍)一台(包括直流数字电压表0〜20OW )。
实验原理1.霍尔位置传感器霍尔元件置于磁感应强度为3的磁场中，在垂直于磁场方向通以电流/,则与这二者相垂直的方向上将产生霍尔电势差U〃 :(1)式中K为元件的霍尔灵敏度。
如果保持霍尔元件的电流/不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为:(2)(2)式中AZ为位移量，此式说明若劣为实现均匀梯度的磁场，可以如图1所示，两块相同的磁铁(磁铁截而积及表而磁感应强度相同)相对放置，即N极与N极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上。
间隙大小要根据测量范和测量灵敏度要求 - 而上，间隙越小，磁场梯度就越大，灵敏度就越髙。
磁铁截而要远大于霍尔元件，以尽可能的减小边缘效应影+ out响，提髙测量精确度。
若磁铁间隙内中心截而处的磁感应强度为零，霍尔元件处于该处时，输出的霍尔电势差 应该为零。
当霍尔元件偏离中心沿Z 轴发生位移时，由于磁感应强度不再为零，霍尔元件 也就产生相应的电势差输出，其大小可以用数字电压表测量。
由此可以将霍尔电势差为零时 元件所处的位程作为位移参考零点。
霍尔电势差与位移量之间存在一一对应关系，当位移量较小（＜2加加），这一对应关系 具有良好的线性。
2. 杨氏模童杨氏模量测左仪主体装置如图2所示,在横梁弯曲的情况下，杨氏模量丫可以用下式表 示：丫_ / ・Mg4/・b ・AZ1. 铜刀口上的基线2.读数显微镜 成霍尔传感器）6.磁铁盒实验步骤1. 调节底座箱上的水平螺丝旋，将实验装置调节水平。
霍尔位置传感器法测杨氏模量实验报告
霍尔位置传感器法测杨氏模量实验报告实验报告：一、实验目的1.了解霍尔位置传感器法测量杨氏模量的原理。
2.掌握霍尔位置传感器法测量杨氏模量的实验方法。
3.测量材料的杨氏模量，加深对杨氏模量的认识。
二、实验器材1.霍尔位置传感器2.弹性体（橡胶或金属杆子）3.支架4.螺旋测微仪5.示波器6.直流电源7.电压表8.安培表三、实验原理在伸缩杆的中心填补一段塑料棒，使其成为一个弹性体，两端分别固定在两个支架上，称为悬臂梁。
然后在弹性体的表面，通过霍尔位置传感器来缓慢施加扭矩，从而引起弹性体的弯曲。
测量弯曲处的张力和应变，然后通过计算得到杨氏模量。
四、实验步骤1.将弹性体安装在支架上，利用螺旋测微仪来控制扭矩。
2.打开示波器和直流电源，将霍尔位置传感器连接到电源和示波器上。
3.将电压表和安培表连接到电路上，分别用于测量电压和电流。
4.打开电源，调节示波器和螺旋测微仪，使扭矩慢慢施加。
5.在不同的扭矩下，测量弹性体的应变和张力，记录下数据。
6.根据数据计算得到实验结果。
五、实验数据1. 霍尔传感器（v/gs）= 16.67 mV/V2. 实验质量m = 0.5 kg3. 称重表读数F = 10 N4. 弹簧钢圆柱体直径D = 9.8 mm5. 弹簧钢圆柱体长度L = 275 mm6. 以悬臂处为零点时，弹性体的长度L0 = 200 mm7. 悬臂处到霍尔位置传感器的距离L1 = 46 mm8. 扭矩T（N·m）弯曲位移δ（mm）应变ε 张力σ （MPa）伸长率ΔL/L00 0 0 0 00.05 0.9 1.805×10^-5 398325.9 0.00450.1 1.8 3.625×10^-5 796651.9 0.0090.15 2.9 5.475×10^-5 1212527 0.01450.2 4 7.3×10^-5 1599510 0.0190.25 5.2 9.8×10^-5 2010036 0.0240.3 6.5 1.27×10^-4 2443367 0.0290.35 8 1.575×10^-4 2910502 0.0340.4 9.5 1.9×10^-4 3420175 0.0390.45 11.2 2.255×10^-4 3973963 0.0440.5 13 2.625×10^-4 4571876 0.049六、实验结果分析通过实验结果，我们可以得到弹性体的应变与张力之间的关系，进而算出杨氏模量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一霍尔位置传感器及弯曲法杨氏模量的测定实验目的1.掌握用米尺、游标卡尺、螺旋测微器、读数显微镜测量长度的方法2.熟悉霍尔位置传感器的特性；3.弯曲法测量黄铜（或可锻铸铁）的杨氏模量，并对霍尔位置传感器定标；仪器和用具1.杨氏模量测定仪主体装置如图1-1所示图1-195型1.铜刀口上的基线 2.读数显微镜 3.刀口 4.横梁 5.铜杠杆（顶端装有A 集成霍尔传感器） 6.磁铁盒 7.磁铁（N极相对放置） 8.调节架 9砝码图1-2 实验装置的实物照片2、其他用用具米尺，游标卡尺，螺旋测微仪，砝码，待测材料（一根黄铜、一根可铸锻铁） 实验原理 1.霍尔位置传感器霍尔元件置于磁感应强度为B 的磁场中，在垂直于磁场方向通以电流I ，则与这二者相垂直的方向上将产生霍尔电势差H U :B I K U H ⋅⋅= （1-1）（1-1）式中K 为元件的霍尔灵敏度。
如果保持霍尔元件的电流I 不变，而使其在一个均匀梯度的磁场中移动时，则输出的霍尔电势差变化量为：Z dZdBI K U H ∆⋅⋅⋅=∆ （1-2）（1-2）式中Z ∆为位移量，此式说明若dZdB 为常数时，H U ∆与Z ∆成正比。
图1-3为实现均匀梯度的磁场，可以如图1-3所示，两块相同的磁铁（磁铁截面积及表面磁感应强度相同）相对放置，即N 极与N 极相对，两磁铁之间留一等间距间隙，霍尔元件平行于磁铁放在该间隙的中轴上。
间隙大小要根据测量范围和测量灵敏度要求而定，间隙越小，磁场梯度就越大，灵敏度就越高。
磁铁截面要远大于霍尔元件，以尽可能的减小边缘效应影响，提高测量精确度。
若磁铁间隙内中心截面处的磁感应强度为零，霍尔元件处于该处时，输出的霍尔电势差应该为零。
当霍尔元件偏离中心沿Z 轴发生位移时，由于磁感应强度不再为零，霍尔元件也就产生相应的电势差输出，其大小可以用数字电压表测量。
由此可以将霍尔电势差为零时元件所处的位置作为位移参考零点。
霍尔电势差与位移量之间存在一一对应关系，当位移量较小（mm 2<），这一对应关系具有良好的线性。
2、杨氏模量固体、液体及气体在受外力作用时，形状或体积会发生或大或小的改变，称之为形变。
当外力不太大时，引起的形变也不会太大，若撤掉外力，形变随之会消失，这种形变称为弹性形变。
如一段固体棒，在其两端沿轴方向施加大小相等，方向相反的外力F ，其长度l 发生改变△11,以S 表示横截面面积,称F/S 为应力,相对长变(△!l/l )为应变,在弹性限度内,根据胡克定律有llY S F ∆= Y 称为杨氏模量，其数值与材料性质有关。
如图2所示，在待测样品发生微小弯曲时，梁中存在一个中性面，面以上的部分发生压缩，面以下的部分发生拉伸。
总体来说，待测样品将发生应变，可用杨氏模量来描述材料的性质，杨氏模量为公式其中：d为两刀口之间的距离，M为所加砝码的质量，a为梁的宽度，戴尔特Z为梁中心由于外力作用而下降的距离，g为重力加速度。
实验内容1．基本内容：测量黄铜样品的杨氏模量和霍尔位置传感器的定标。
（1）调节三维调节架的调节螺丝，使集成霍尔位置传感器探测元件处于磁铁中间的位置。
（2）用水准器观察是否在水平位置，若偏离时可以用底座螺丝调节。
（3）调节霍尔位置传感器的毫伏表。
磁铁盒下的调节螺丝可以使磁铁上下移动，当毫伏表数值很小时，停止调节固定螺丝，最后调节调零电位器使毫伏表读数为零。
（4）调节读数显微镜，使眼镜观察十字线及分划板刻度线和数字清晰。
然后移动读数显微镜前后距离，使能够清晰看到铜架上的基线。
转动读数显微镜的鼓轮使刀口架的基线与读数显微镜内十字刻度线吻合，记下初始读数值。
（5）逐次增加砝码（每次增加10g砝码），相应从读数显微镜上读出梁的弯曲位移及数字电压表相应的读数值（单位mV）。
以便于计算杨氏模量和霍尔位置传感器进行定标。
在进行测量之前，要求符合上述安装要求，并且检查杠杆的水平、刀口的垂直、挂砝码的刀口处于梁中间，要防止外加风的影响，杠杆安放在磁铁的中间，注意不要与金属外壳接触，一切正常后加砝码，使梁弯曲产生位移；精确测量传感器信号输出端的数值与固定砝码架的位置Z的关系，也就是用读数显微镜对传感器输出量进行定标，检验的关系。
（6）测量横梁两刀口间的长度d及测量不同位置横梁宽度b和梁厚度a。
（7）用逐差法按照公式（3）进行计算，求得黄铜材料的杨氏模量，并求出霍尔位置传感器的灵敏度，并把测量值与公认值进行比较。
2．选作内容：用霍尔位置传感器测量可锻铸铁的杨氏模量。
查：数据记录与处理1．霍尔位置传感器的定标利用读数显微镜的读数和位置传感器输出电压U，用图解法求出霍尔位置传感器的灵敏度公式表1 霍尔位置传感器静态特性测量序号i 1 2 3 4 5 6 7 8M(g) 40 50 60 70 80 90 100 110 Z(mm)U(mV)2.测量杨氏模量2.1 用逐差法求出加砝码质量M时，对应的梁中心由于外力作用而下降的距离戴尔特Z。
序号i 1 2 3 4 平均值公式2.2 计算平均值及不确定度：公式2.3 其他量：d=序号 1 2 3 4 5 6 7 8 9 10 梁宽b（mm）b=d=序号 1 2 3 4 5 6 7 8 9 10 梁厚a（mm）2.4利用式（4）计算，求得黄铜材料的杨氏模量及总不确定度公式2.5把测量结果与公认值（数值）进行比较【注意事项】（1）梁的厚度必须测准确。
在用千分尺测量黄铜厚度a时，将千分尺旋转时，当将要与金属接触时，必须用微调轮。
当听到答答答三声时，停止旋转。
有个别学生实验误差较大，其原因是千分尺使用不当，将黄铜梁厚度测得偏小；（2）读数显微镜的准丝对准铜挂件（有刀口）的标志刻度线时，注意要区别是黄铜梁的边沿，还是标志线；（3）霍尔位置传感器定标前，应先将霍尔传感器调整到零输出位置，这时可调节电磁铁盒下的升降杆上的旋钮，达到零输出的目的，另外，应使霍尔位置传感器的探头处于两块磁铁的正中间稍偏下的位置，这样测量数据更可靠一些；（4）加砝码时，应该轻拿轻放，尽量减小砝码架的晃动，这样可以使电压值在较短的时间内达到稳定值，节省了实验时间；（5）实验开始前，必须检查横梁是否有弯曲，如有，应矫正。
【思考题】1.弯曲法测杨氏模量实验，测量误差主要有哪些？估算各因素的不确定度2.利用霍尔传感器法测位移有什么优点？弯曲法测杨氏模量实验，主要测量误差有哪些？请估算各测量的不确定度3.在本实验中最需要保证的实验条件是什么？为什么要有限制的增加砝码？4.实验中如何确定支撑横梁的两刀口是否平行？【参考资料】[1] 漆安慎 杜婵英 《力学》 高等教育出版社[2] 方佩敏 《新编传感器原理、应用、电路详解》 电子工业出版社[3] 游海洋 赵在忠 陆申龙 《霍尔位置传感器测量固体材料的杨氏模量》 《物理实验》，第20卷第8期[4] 龚镇雄 《普通物理实验》 人民教育出版社【附录】弯曲法测量杨氏模量公式的推导固体、液体及气体在受外力作用时，形状与体积会发生或大或小的改变，这统称为形变。
当外力不太大，因而引起的形变也不太大时，撤掉外力，形变就会消失，这种形变称之为弹性形变。
弹性形变分为长变、切变和体变三种。
一段固体棒，在其两端沿轴方向施加大小相等、方向相反的外力F ，其长度l 发生改变l ∆，以S 表示横截面面积，称S F 为应力，相对长变ll∆为应变。
在弹性限度内，根据胡克定律有：llY S F ∆⋅= （1-3） Y 称为杨氏模量，其数值与材料性质有关。
在横梁发生微小弯曲时，梁中存在一个中性面，面上部分发生压缩，面下部分发生拉伸，所以整体说来，可以理解横梁发生长变，即可以用杨氏模量来描写材料的性质。
如图1-4所示，虚线表示弯曲梁的中性面，易知其既不拉伸也不压缩，取弯曲梁长为dx 的一小段：图1-4设其曲率半径为)(x R ，所对应的张角为θd ，再取中性面上部距为y 厚为dy 的一层面为研究对象，那么，梁弯曲后其长变为θd y x R ⋅-))((，所以，变化量为：dx d y x R -⋅-θ))((又)(x R dxd =θ；所以dx x R y dx x R dxy x R dx d y x R )()())(())((-=--=-⋅-θ；所以应变为：)(x R y-=ε；根据虎克定律有： )(x R yYdSdF -=； 又 dy b dS ⋅=；所以dy x R yb Y x dF )()(⋅⋅-=；对中性面的转矩为：dy y x R b Y y dF x d ⋅⋅=⋅=2)()(μ； 积分得： ⎰-⋅⋅⋅=⋅⋅=2232)(12)()(aa x R ab Y dy y x R b Y x μ； （1-3）对梁上各点，有： []232)(1)()(1x y x y x R '+''=；因梁的弯曲微小： 0)(='x y ；所以有： )(1)(x y x R ''=；（4） 梁平衡时，梁在x 处的转矩应与梁右端支撑力2Mg对x 处的力矩平衡，所以有： )2(2)(x dMgx -=μ；（5） 根据（3）、（4）、（5）式可以得到： )2(6)(3x d a b Y Mgx y -⋅⋅=''；据所讨论问题的性质有边界条件； 0)0(=y ；0)0(='y ；解上面的微分方程得到： );312(3)(323x x d a b Y Mgx y -⋅⋅= 将2d x =代入上式，得右端点的y值：334a b Y d Mg y ⋅⋅⋅=；又 Z y ∆=；所以，杨氏模量为： Z b a Mgd Y ∆⋅⋅⋅=334（6）。
