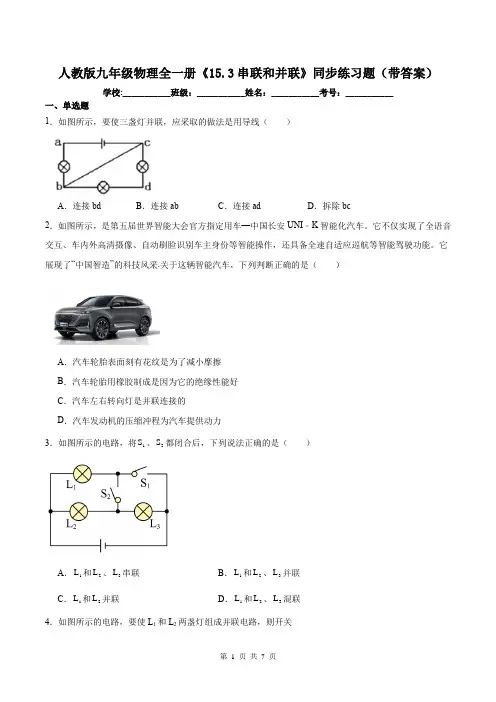

人教版九年级物理串联和并联同步练习题附答案

第三节：电流和电路、串联和并联同步练习题
1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。

2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。

3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，＿＿＿＿＿是控制电路的通断的。

4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。

总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿联。

5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。

6、路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

7、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。

8、如图所示电路中，当＿＿＿＿闭合时，L1、L2并联；当＿＿＿＿闭合时，电路会发生短路，损坏电源。

9、下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。

通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。

11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办？请在图中改接一根导线的一端，实现两灯并联。

（在错误的导线上划×，并画出正确的导线）
12、电路发生短路故障的原因是（）
A、开关未闭合
B、导线内部断裂
C、电源损坏
D、电源两极直接被导线连通
13、如下图所示，是一种门铃按钮开关构造的截面图。

其中（）
A、A、B是导体，C、D是绝缘体
B、
C、D是导体，A、B是绝缘体
C、A、D是导体，B、C是绝缘体
D、A、B、C、D都是导体
14、下面的四个电路图中哪一个与右上的实物电路相对应（）
15、如图所示，开关S闭合时，可能发生的现象是（）
A、L 1发光、L2不发光
B、L1被烧坏
C、L2被烧坏
D、电池被烧坏
16、为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是（）
17、如图4所示的四个电路中，属于并联电路的是（）
18、如图所示电路，以下说法正确的是（）
A、只接通S2灯不亮，仅电铃响
B、只接通S1灯不亮，电铃不响
C、只断开S3灯亮，电铃响
D、只断开S1灯不亮，仅电铃响
19、如图所示的电路中，当S1、S2都闭合时，则（）
A、L1、L2串联
B、L l、L2并联
C、灯L1被短路
D、灯L2短路
20、高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。

下列最适合用作这种材料的是（）
A、铝合金
B、橡胶
C、干木材
D、陶瓷
21、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。

利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。

若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）
22、以下电路图与实物图一致的是( )
23、跷泉实验时连接了如右上图所示的电路，闭合开关S1和S2后，下列分析正确的是（）
A、小灯泡亮、电铃响
B、小灯泡亮、电铃不响
C、小灯泡不亮、电铃响
D、小灯泡不亮、电铃不响
24、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（）
25、在图所示的各电路图中，能反映出L l、L2并联，开关S断开后L1仍能发光的是（）
26、教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。

为使灯泡不宜过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。

则图3所设计的四个简化电路图中最符合要求的是（）
27、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。

图中符合要求的电路是（）
28、小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（）
A、只能各自独立工作，而不能同时工作
B、只能同时工作，而不能各自独立工作
C、工作时，两端的电压一定相等
D、工作时，通过的电流一定相等
29、下图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班
室的灯L 2亮。

下列电路图符
合要求的是( )
30、物理学成果在军事上有
广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘落到供电设备上而使供电系统瘫痪。

下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是（）
A、石墨是导体，会对供电设施造成短路
B、石墨是导体，会对供电设施造成断路
C、石墨是绝缘体，会对供电设施造成短路
D、石墨是绝缘体，会对供电设施造成断路
31、按照要求设计电路：
（1）如左下图，将图中的电路元件符合连接起来，成为符合下述要求的电路图（设灯泡不会烧坏）：①只闭合开关S1，L1、L2两灯都亮；②只闭合开关S2，L1、L2两灯都不亮；③开关S1、S2都闭合，L1灯不亮，L2灯亮。

（2）如右下图所示，请把图中的电路元件连成电路图，要求，开关S1只控制灯L1，开关S2只控制干路．
32、如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。

要求在使用时。

只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风。

请根据要求连接正确的电路。

33、去年暑假小科同学去外地旅游时发现两个现象：
（1）在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图甲所示，相当于一个开关），想要下车的乘客只要按下任何个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车；（2）火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图乙所示，提醒旅客两间厕所内都有人。

这里面的电路是怎样设计的？请你帮小科把答题卷图中的各元件符号连接成符合要求的电路图。

1、电源、开关、用电器、导线；通路、短路、断路
2、串联、并联、并联、电源、导线的绝缘皮层
3、电源、用电器、导线、开关
4、整个电路、整个电路、与之串联的电路、串
5、都不能、仍能、并联
6、并联、某个路灯坏了，其他的路灯还能正常工作
7、L1 ；L1、L2、L3 、串联；L1、L3 、并联
8、S1、S2 ；S2、S3
9、③；半导体
11、短路、b ；
12、 D
13、 A 14、C 15、D 16、C 17、C 18、B 19、B 20、D 21 、D 22、A 23D
24——30 D、C、A、A、C 、A、A
31、32、
33、
