地质罗盘的使用方法
地质罗盘仪使用方法
地质罗盘仪使用方法
1.测磁方位角
将仪器的两个挂钩挂在测绳上，使用罗盘的零端指向测量前进方向。
待磁针静止后读取北磁针的读数。
2.测量岩层产状
（1）测量岩层走向；
将仪器上盖打开，并扳至与底盒成一平面。
使罗盘的长边紧贴层面，将罗盘放平，使园水准器中的气泡居中，待磁针稳定后，指北针（或指南针）所指的方向角即为该岩层的走向。
（2）测量岩层倾向；
将仪器上盖开至与下壳体大约相垂直的位置，将竖直的上壳体贴紧岩层层面，调整仪器，使园水准器的气泡居中，待磁针稳定后，指北针所指方位角，即为岩层倾向。
（3）测量岩层倾角：
将仪器上盖打开，并扳至与底盒成一平面。
将长边（底盒刻有半园读数的一边）顺岩层的倾向侧立于岩层面上，然后转动手把，使长水准器的气泡居中，游标指示盘所指的度数即为岩层倾角。
上述方法可同时用于断层面及裂缝面的产状测量
3.测量斜坡的坡角
将仪器上盖打开并侧立，通过底盒瞄准器（下挂钩）和上壳体之透视孔，，瞄准前方与视线等高之点，板动把手，使长水准器气泡居中（可以从反光镜中看出），游标指示盘所指度数即长斜坡坡角。
4.作校准用
将上盖向后打开，扳平，调整指示器使之刻线指在90°，并让长水准器气泡居中，测仪器两边及反光镜刻线形成垂直线，可以校准垂直角，当指示器刻线指在0°时，让长水准器气泡居中，则仪器盒两边及反光镜形成水平线，可以校准水平。
地质罗盘的使用
一、地质罗盘的使用地质罗盘是地质地貌等野外考察最重要的工具之一。
利用罗盘可以测定方位，测定方向，测量岩层和构造面的产状等。
（一）、方位的测定1．自己位于基点A，要测定目标B位于自己的方位将罗盘长边（N/S）平行A-B线，将罗盘N端指向目标B，读磁针N在罗盘上的读数，即为目标B为于基点A的方位。
2．自己位于基点A，要测定A点位于目标B点的何方位将罗盘长边平行于AB线，将罗盘S端指向目标B，读磁针N在罗盘上所指的读数即为A点位于B点的何方位。
注意，在读罗盘磁针的读数前，一定要使气泡居中，罗盘水平，且使指针稳定下来，或者取左右摆动磁针的平均指数。
（二）、产状要素的测定产状要素是一项主要的基础地质资料，岩层、断层面、接触面等产状要素的测定基本方法如下：1．岩层走向的测定将罗盘的长边紧贴倾斜岩层面上，然后移动罗盘，使罗盘气泡居中即使罗盘水平。
待指针稳定后，读出指针的度数，即为走向的方位角。
走向有两个指向，二者相差180°。
因此，仅记录一个方向即可。
2．岩层倾向的测定先将罗盘的北端指向岩层倾斜方向，将罗盘的南端紧贴在岩层层面的走向线上，水平放置（水泡居中），读出指针N在罗盘上的度数，即为倾向方位角，倾斜岩层的倾向只有一个。
在野外实际工作中，只要测出岩层的倾向，再加上或减去90°即为岩层的走向。
3．岩层倾角的测定将罗盘长边顺倾斜岩层的坡面侧竖，使其长边全部贴在倾向线上，摆动测斜仪上的水准气泡，使其居中，读测斜仪指针在刻度盘上的度数，即为倾角值。
4．产状要素的表示当一岩层的产状要素测量完毕后，应立即记录在野外记录簿上。
例如：走向：NW330°～SE150°倾向：NE60°倾角：40°但因岩层的倾向只有一个，而且走向加、减90°即为走向，所以一般情况下用0°～360°的倾向方位角（即倾向）和倾角来表示。
例如：NE60°∠40°，表示岩层倾向在北东象限，倾向方位角为60°，倾角为40°，由于走向和倾向成垂直关系，如需走向数据，可以把倾向角加、减90°换算出来。
地质罗盘的详细使用方法
地质罗盘的详细使用方法地质罗盘是一种测量方位角度的仪器，主要用于地质勘探、地质调查和地质地图测绘等工作中。
下面将详细介绍地质罗盘的使用方法。
一、地质罗盘的结构和特点地质罗盘由底座、转盘、刻度盘、罗盘盖、刻度环、可调脚架等部分组成。
其主要特点是：尺寸小巧、重量轻、可读性高、使用方便。
二、地质罗盘的使用前准备使用地质罗盘前，首先要将其调校至零度，即调整使其正确定位北方。
具体操作如下：1.在水平地面上放置地质罗盘底座，并调整脚架，确保仪器水平。
2.将罗盘盖打开，转动转盘，使罗盘盖上的指南针针尖指向大气中不受磁场干扰的北极星。
3.将刻度盘上的刻度与指南针盖上的指南针刻度尽量对齐，确保调整准确。
三、地质罗盘的使用方法1.方位角的测量方位角是指从观测点指向目标点的线段与北方的夹角。
在测量方位角时，首先要站立在观测点上，面向目标点（如山峰、河流交汇点等），然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上，并调整脚架使其保持水平。
（2）将地质罗盘的转盘转动到正对北方，即与方向盘的刻度尽量对齐。
（3）通过尺盘上的刻度盘和刻度环，测量目标点与北方之间的夹角，即为方位角。
2.斜角的测量斜角是指地表两点之间的高程差。
测量过程中，首先要站在目标点上，朝向观测点，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。
（2）将地质罗盘转动至观测点所在的位置，使转盘上的刻度与北方对齐。
（3）通过刻度环和刻度盘上的读数，测量目标点与观测点之间的斜角。
3.倾角的测量倾角是指地表上特定点相对于水平面的角度。
在测量倾角时，首先要站在目标点上，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。
（2）将地质罗盘转动至观测点所在的位置，使刻度盘的朝向与目标点在地表上的指向相同。
（3）通过刻度环上的读数，测量目标点相对于水平面的倾角。
四、地质罗盘的注意事项1.在使用地质罗盘时，要远离强磁场干扰源，如高压电线、磁铁等，以确保测量的准确性。
地质罗盘仪使用方法
地质罗盘仪使用方法第一步：调零使用地质罗盘仪前，首先需要将其调零。
具体方法如下：1.将地质罗盘仪平放在水平面上，等待其静止。
2.向右旋转地质罗盘仪，使指南针返回显示的是正北方向。
3.通过调节磁针阻尼轮，使指南针指针稳定在正北方向上。
如果指南针上方有气泡，则通过调节水平度轮，将气泡调至中央位置，以保持水平度。
第二步：确定方向在正确调零的地质罗盘仪上，可以准确测定方向。
具体方法如下：1.将地质罗盘仪平放在手掌上，并确保水平度。
2.通过观察指南针指针，可以判断当前的方向。
指针指向哪个方向，就表示当前方向为正北的多少度（注意，指南针的刻度通常是逆时针方向的）。
3.如果需要确定其他方向，可以旋转地质罗盘仪，将待测方向对准罗盘仪身上的刻度，读取刻度值即可。
第三步：解决偏差在使用地质罗盘仪的过程中，有时会遇到磁场偏差，导致测定结果与真实值有一定的偏差。
为了减小偏差，可以采取以下方法：2.在测量前，可以先进行一次快速的旋转，然后再次调零，以确保指南针能够自由转动，并使罗盘仪对磁场的偶然分布不敏感。
3.在实地测量时，可以同时使用多个地质罗盘仪进行比较测量，以减小误差。
第四步：处理倾斜度在进行地质罗盘仪测量时，如果工具有倾斜度可能会对测量结果产生影响。
为了排除倾斜度的干扰，可以进行以下操作：1.将地质罗盘仪保持水平，并确保没有倾斜度。
2.如果需要在斜坡上测量，可以使用倾角计校正地质罗盘仪的角度值。
总结：使用地质罗盘仪的关键是准确调零和正确读取指南针的指示。
在实际应用中，还需要注意磁场偏差和倾斜度对测量结果的影响。
通过熟练掌握地质罗盘仪的使用方法，并结合实际情况进行修正，可以获得准确的地理方向信息，从而提高地质勘探、调查和野外考察的成效。
地质罗盘仪的作用和使用方法
地质罗盘仪的作用和使用方法地质罗盘仪是地质勘探中常用的测量工具，用于确定地表和地下岩石体的方位和倾向。
它在地质调查、地质勘探、矿产资源评估等领域起着重要的作用。
本文将介绍地质罗盘仪的作用和使用方法。
一、地质罗盘仪的作用地质罗盘仪主要用于测量地质构造面和岩石层面的方位和倾向，以及测量地质构造面和岩石层面与地磁场的夹角。
它可以帮助地质工作者快速准确地确定地层的走向和倾角，从而更好地理解地质构造和岩石的空间分布，为地质调查和勘探提供重要的数据支持。
具体来说，地质罗盘仪的作用主要包括以下几个方面：1. 确定地层的走向和倾角：地质罗盘仪可以测量地层的走向（即地层面与地磁北方向的夹角）和倾角（即地层面与水平面的夹角），从而确定地层的空间特征和分布规律。
2. 揭示地质构造：地质罗盘仪可以测量断层、褶皱等地质构造面的方位和倾向，从而揭示地质构造的类型、形态和演化历史。
3. 导航定位：地质罗盘仪可以用于定位和导航，在野外工作时能够准确确定样点的位置和方向，提高勘探和调查的效率。
4. 地磁测量：地质罗盘仪可以测量地磁场的强度和方向，为地球物理勘探和磁性地质研究提供数据支持。
二、地质罗盘仪的使用方法地质罗盘仪的使用方法相对简单，下面将介绍一般的使用流程：1. 校准：使用地质罗盘仪前需要进行校准，确保其指针能够准确指向地磁北方向。
校准的方法一般包括水平校准和磁北校准两个步骤。
水平校准是将地质罗盘仪放置在水平面上，调整水平气泡使其位于中央位置；磁北校准是将地质罗盘仪指针对准地磁北方向，调整磁北刻度使其与指针重合。
2. 测量方位：在需要测量的地点，将地质罗盘仪放置在水平面上，调整水平气泡使其位于中央位置。
然后，将地质罗盘仪的指针对准目标方向（例如地层面、断层面等），读取指针所指的角度。
这个角度即为目标方向与地磁北方向的夹角，也即地层面或构造面的方位角。
3. 测量倾角：在测量方位的基础上，将地质罗盘仪沿垂直于目标面的方向旋转，使其指针指向目标面。
地质罗盘的使用方法

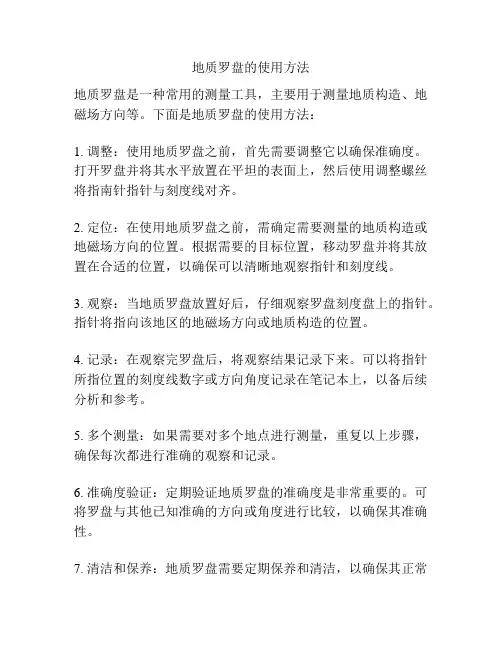

地质罗盘的使用方法
地质罗盘是一种常用的测量工具，主要用于测量地质构造、地磁场方向等。
下面是地质罗盘的使用方法：
1. 调整：使用地质罗盘之前，首先需要调整它以确保准确度。
打开罗盘并将其水平放置在平坦的表面上，然后使用调整螺丝将指南针指针与刻度线对齐。
2. 定位：在使用地质罗盘之前，需确定需要测量的地质构造或地磁场方向的位置。
根据需要的目标位置，移动罗盘并将其放置在合适的位置，以确保可以清晰地观察指针和刻度线。
3. 观察：当地质罗盘放置好后，仔细观察罗盘刻度盘上的指针。
指针将指向该地区的地磁场方向或地质构造的位置。
4. 记录：在观察完罗盘后，将观察结果记录下来。
可以将指针所指位置的刻度线数字或方向角度记录在笔记本上，以备后续分析和参考。
5. 多个测量：如果需要对多个地点进行测量，重复以上步骤，确保每次都进行准确的观察和记录。
6. 准确度验证：定期验证地质罗盘的准确度是非常重要的。
可将罗盘与其他已知准确的方向或角度进行比较，以确保其准确性。
7. 清洁和保养：地质罗盘需要定期保养和清洁，以确保其正常
工作。
使用干净的布清洁罗盘表面，并避免将其暴露在潮湿或恶劣环境中。
总的来说，地质罗盘是一种重要的地质测量工具，能够帮助地质学家和地质工作者准确测量地磁场方向和地质构造的位置，以支持科学研究和实地勘察工作。
地质罗盘使用方法总结
地质罗盘使用方法总结操作方法01一般情况下每个地区的磁偏角不一样，所以在使用之前我们需要给他调磁偏角当地球上某点磁北方向偏于正北方向的东边时，称东偏（记为+）；偏于西边时，称西偏（记为-）。
磁偏角偏东时，转动罗盘外壁的刻度螺丝，使水平刻度盘顺时针方向转动一磁偏角值则可（若西偏时则逆时针方向转动）。
经校正后的罗盘，所测读数即为正确的方位。
02首先测方位角，找北最重要。
我们所看到的北针所指的方向即为北方向。
然后我们就可大致的确定东南西北，随后需要知道某一地物的方向的话直接用罗盘的北（N）端对着目的物，南（S）端靠近自己进行瞄准。
使目的物、对物觇板小孔、盖玻璃上的细丝三者连成一直线，同时使圆形水准器的气泡居中，待磁针静止时，指北针所指的度数即为所测目标的方位角。
03方位角的读取：比如说现在北针指的是90°，那么我们就知道了地物在正东。
我们要注意，罗盘上的方位为上北下南左东右西，水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10°一记，连续刻至360°，0°和180°分别为N和S，90°和270°分别为E和W04如果需要测岩层产状的话，首先我们应该明白三个概念走向倾斜岩层层面与任意水平面的交线称为走向线，走向线指示的地理方位（与地理北极沿顺时针方向的夹角）叫走向。
走向线有无数条平行线，但走向只有两个，且相差180°。
倾向与走向线垂直向岩层下倾方向引出的射线称为倾斜线，倾斜线在水平面上的投影线指示的地理方位称倾向。
倾向与走向相差90°或270°，但岩层的倾向确定后，走向就可以确定，岩层的走向确定后，倾向不一定确定。
倾角倾斜线与其在水平面上之投影线的夹角，亦称真倾角。
05测走向：其实就是一个方向，而这个方向与走向的方向一致，可以想象一个地物在延走向的无穷远处，这样就跟用罗盘测地物的方位角是一个概念。
地质罗盘仪的使用方法
地质罗盘仪的使用方法
地质罗盘仪是一种用于测量地理方位和测量地壳运动的仪器。
它通常由一个指南针和一个指向刻度盘组成。
使用地质罗盘仪的方法如下：
1. 保持平稳：在使用地质罗盘仪之前，首先要确保仪器平稳放置在一个平坦的表面上，如一张桌子或者一个岩石上。
2. 指北针校准：使用地质罗盘仪之前，需要校准指北针。
将地质罗盘仪的托盘调整到水平状态，然后将罗盘盖打开。
将罗盘仪保持在水平状态下，使指南针指向北方（可以使用地图或者其他指南物体来辅助判断方向）。
校准完成后，关闭罗盘盖。
3. 设置方位：在需要测量的地方，将地质罗盘仪放置在水平表面上，并保持罗盘盖关闭。
在罗盘盖上可以找到一个刻度盘，其中有360°或者0-90-180-270度的刻度。
根据需要，将需要测量的方向对应的度数对准这个刻度盘。
4. 读取测量结果：当地质罗盘仪完全平稳之后，可以开始读取测量结果。
通过查看指南针的指示，可以确定当前位置相对于设定的方向的角度。
通常，角度以顺时针方向递增。
记录下测量的角度。
5. 检查精度：为了保证测量的准确性，可以进行多次测量，并将结果进行比较和求平均。
需要注意的是，地质罗盘仪的使用需要在无磁场的室外环境下进行，以确保测量结果准确无误。
此外，在使用地质罗盘仪之前，最好先阅读相关的使用说明书以了解该具体仪器的特点和操作方法。
地质罗盘的使用方法
地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置），以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的,我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成.（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动,不用时应旋紧制动螺丝,将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞,以保护顶针尖，延长罗盘使用时间.在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向.由于我国位于北半球磁针两端所受磁力不等,使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘-——水平刻度盘的刻度是采用这样的标示方式:从零度开始按逆时针方向每10度一记,连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角.(三)竖直刻度盘—---专用来读倾角和坡角读数,以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥——-是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动,悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器—-—通常有两个,分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上.(六）瞄准器-—包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛,细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符,即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角.地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
地质罗盘的使用方法
地质罗盘的使用方法
地质罗盘是一种重要的测量工具，用于测量地质环境中的方位信息，是地质勘探中不可缺少的重要工具。
它的正确使用对地质勘探有重要意义，掌握地质罗盘的使用方法是地质勘探工作中必不可少的知识。
要掌握地质罗盘的基本原理。
地质罗盘是一种用于测量地质环境中的方位信息的仪器，它采用指南针原理，利用磁北极（即地球磁北极）及其他磁极组成的磁场，求出实际方位角。
要掌握地质罗盘的使用方法，地质罗盘的使用方法主要有以下几个步骤：
1.找准正北方向：使用地质罗盘的前提是要确定正北方向，可以使用其他方法，例如测角、测距、应用地理知识等，找准正北方向后，再使用地质罗盘；
2.控制地质罗盘：使用地质罗盘时，要控制好它的姿态，罗盘的指南针应放置在水平面上，并且指南针的指向应与正北方向一致；
3.调整指向：地质罗盘上的刻度盘可以调整指向，根据实际需要，通过调整刻度盘可以测量出实际的方位角；
4.标记方向：在测量完方位角后，需要用支架或者其他类似的工具将方位角标记出来；
要注意地质罗盘的维护，使用时要注意保护它，避免受潮，并定期维护它。
掌握地质罗盘的使用方法对地质勘探具有重要意义，必须把握正确的使用方法，以保证测量精度。
地质罗盘仪的使用方法及使用注意事项样本
地质罗盘仪的使用方法及使用注意事项一、地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它能够定出方向, 观察点的所在位置, 测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置), 以及测定火成岩的各种构造要素, 矿体的产状等。
( 一) 地质罗盘的结构地质罗盘式样很多, 但结构基本是一致的, 我们常见的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成, 如下图:1、磁针: 一般为中间宽两边尖的菱形钢针, 按装在底盘中央的顶针上, 可自由转动, 不用时应旋紧制动螺丝, 将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞, 以保护顶针尖, 延长罗盘使用时间。
在进行测量时放松固动螺丝, 使磁针自由摆动, 最后静止时磁针的指向就是磁针子午线方向。
由于中国位于北半球磁针两端所受磁力不等, 使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝, 用此也便于区分磁针的南北两端。
2、水平刻度盘: 水平刻度盘的刻度是采用这样的标示方式: 从零度开始按逆时针方向每10°一记, 连续刻至360°, 0°和180°分别为N和S, 90°和270°分别为E和W, 利用它能够直接测得地面两点间直线的磁方位角。
3、竖直刻度盘: 专用来读倾角和坡角读数, 以E或W位置为0°, 以S或N为90°, 每隔10°标记相应数字。
4、悬锥: 是测斜器的重要组成部分, 悬挂在磁针的轴下方, 经过底盘处的觇板手可使悬锥转动, 悬锥中央的尖端所指刻度即为倾角或坡角的度数。
5、水准器: 一般有两个, 分别装在圆形玻璃管中, 圆形水准器固定在底盘上, 长形水准器固定在测斜仪上。
6、瞄准器: 包括接物和接目觇板, 反光镜中间有细线, 下部有透明小孔, 使眼睛, 细线, 目的物三者成一线, 作瞄准之用。
地质罗盘仪使用说明(一)2024
地质罗盘仪使用说明（一）引言概述：地质罗盘仪是一种用于测量地球表面磁场的仪器，广泛应用于地质勘探、导航和测绘等领域。
本文将详细介绍地质罗盘仪的使用方法，包括仪器结构、操作指南、读数解释和注意事项。
正文：一、地质罗盘仪的结构1.主轴和底座的组合：主轴负责指向磁北方向，底座用于支撑和调整仪器的位置和姿态。
2.刻度盘和刻度环：刻度盘用于读取方位角和倾角，刻度环负责校准和修正误差。
3.望远镜和光栅：望远镜可放大视野，光栅用于校准方位和测量角度。
二、地质罗盘仪的操作指南1.放置和调整仪器的位置：确保地理罗盘仪平稳放置，并根据需要调整其位置和姿态。
2.校准仪器：利用校准环和偏差调整钮将罗盘仪的指针和刻度环校准到磁北方向和水平状态。
3.读取方位角：通过准星对准目标点，读取指针和刻度盘上的角度，并用正确的标度解释方位角。
4.测量倾角：调整罗盘仪的位置和姿态，通过读取刻度环上的角度来测量倾角。
5.记录数据和观测现象：将测量所得的数据记录下来，并观察地磁现象以判断地质环境。
三、地质罗盘仪读数的解释1.方位角的读取：根据指针和刻度盘上的刻度，将读数与刻度表对照，确定方位角的真实值。
2.倾角的读取：根据刻度环上的刻度，将读数与刻度表对照，确定倾角的真实值。
3.误差的校正：如有误差，可通过调整校准环和偏差调整钮来校正测量结果。
四、地质罗盘仪的注意事项1.避免磁场干扰：在使用地质罗盘仪时，要尽量避免靠近有磁场干扰的物体或设备。
2.保持水平和稳定：使用地质罗盘仪时，要保持仪器水平和稳定，以减小误差。
3.正确操作仪器：根据使用说明书正确操作地质罗盘仪，避免误解和错误使用。
4.防止损坏和污染：地质罗盘仪是精密仪器，使用时要小心防止损坏和避免将其暴露在潮湿或污染环境中。
5.定期维护和校准：地质罗盘仪需要定期进行维护和校准，以保证测量的准确性和可靠性。
总结：地质罗盘仪是一种重要的测量工具，通过本文的介绍，我们了解了地质罗盘仪的结构和操作方法，并掌握了解释读数和注意事项的技巧。
地质罗盘的使用方法
地质罗盘的使用方法
地质罗盘是地质测量中常用的工具之一，用来测定地球上的地理方位。
它由一个带有罗盘刻度的圆盘和一个放置在圆盘中央的磁针组成。
地质罗
盘使用方法如下：
1.设置方向：地质罗盘的圆盘上刻有360个刻度，代表着地球上的各
个方向，以北为0度，顺时针方向依次为90度、180度和270度。
在使
用地质罗盘之前，需要根据实际情况调整罗盘的指示方向。
可以将圆盘旋转，使指示针（通常是一个红色的三角指针）与指南针指示的方向一致。
2.定向：使用地质罗盘的第一步是确定测量点的方向。
可以通过几种
方式确定方向，例如使用已知的地理特征或利用GPS定位设备来辅助确定。
3.握持地质罗盘：将地质罗盘握持在手中，以保持稳定。
尽量避免地
质罗盘与其他有磁性物体接触，以免干扰磁针的指示。
4.查看指示：将地质罗盘保持水平，使罗盘圆盘的方向与测量点的方
向保持一致。
然后，观察磁针的指向。
磁针通常是红色的，它指示罗盘的
北方向。
5.记录测量：确定磁针的指示后，可以记录下测量结果。
记录方式可
以根据具体需求而定，例如可以记录下与北方向的夹角或测量点的方位角度。
6.校正偏差：由于外界磁场和其他因素的干扰，地质罗盘的指向可能
会有偏差。
为了准确测量，需要进行校正。
校正的具体方法因地质罗盘的
型号和品牌而异，通常可以在罗盘的说明书中找到相关信息。
7.重复测量：为了增加测量的准确性，通常需要进行多次测量，尤其是在复杂的地形或地质环境中。
多次测量可以帮助减小测量误差，并提高数据的可靠性。
地质罗盘的用法
地质罗盘的用法
地质罗盘是地质和地球物理勘探工作者必备的工具，常被用于测量岩层的产状和确定目标物的方位角。
以下是其使用方法的详细介绍：
1.检查罗盘：在使用前，应检查罗盘的各个部分是否完好，特别是磁针是否
灵活、指向是否准确。
如果发现任何问题，应及时修理或更换。
2.校正磁偏角：由于地磁的南、北两极与地理上的南北两极位置不完全相符，
因此存在磁偏角。
在使用地质罗盘前，必须进行磁偏角的校正，以确保测量结果的准确性。
3.测量方位角：方位角是以正北方向为起始方向，顺时针至目标方向所经过
的水平角。
测量时，应使罗盘的边缘与观测目标的边缘相切，然后读取罗盘上与目标物对应的刻度，即为目标物的方位角。
4.测量倾角和坡角：利用罗盘的悬锥和刻度盘，可以测量倾角和坡角。
首先，
放松固动螺丝，使磁针自由摆动，待磁针静止后，读出磁针所指的刻度即为倾角或坡角的度数。
5.使用水准器：地质罗盘上通常装有两个水准器，分别用于保持罗盘的水平
和垂直。
在使用罗盘时，应确保水准器中的气泡居中，以确保罗盘的准确性和稳定性。
6.记录测量结果：在完成测量后，应及时记录测量结果，包括方位角、倾角
和坡角等。
同时，还应注意记录测量时的环境条件和罗盘型号等信息，以便后续分析和处理。
需要注意的是，在使用地质罗盘时，应避免靠近磁性物质和强电磁场等干扰源，以免影响测量结果的准确性。
同时，还应注意保护罗盘，避免其受到撞击和振动等损害。
地质罗盘的使用方法
地质罗盘的使用方法
地质罗盘是一种测量地球上方位角的仪器，通常用于野外地质调查和探矿工作。
下面我们将介绍地质罗盘的使用方法。
一、地质罗盘的构造
地质罗盘由两部分组成，底座和罗盘仪。
底座有一个旋转座和一个固定座。
罗盘仪由一个磁针和一个方位环组成。
磁针可以在方位环内自由旋转，方位环的刻度表示方向。
由于地球的磁场是不规则的，有些地方磁场强度不均匀，因此地质罗盘需要不定期校正。
1.将罗盘仪置于水平面上，使磁针能够自由旋转。
2.调整固定座，使罗盘仪对着地磁北极指向0度。
3.旋转底座，使罗盘仪也能旋转起来。
4.观察磁针是否在方位环上的0度刻度上，如果不在，就需要调整罗盘仪，直到磁针指向0度刻度。
1.固定底座，旋转方位环，使方位环上的刻度指向你所要测量的目标方向。
3.读取磁针所指示的角度，就是目标方向相对于地磁北极的方位角。
4.如果需要测量垂直方向的倾斜角度，可以调整罗盘仪，使磁针指向地面，然后读取方位环上的角度。
四、地质罗盘的注意事项
1.地质罗盘需要在水平面上使用，否则会影响测量精度。
2.地质罗盘需要经常校正，以确保测量的准确性。
3.在测量时，应与任何可能影响磁场的物体保持一定距离，例如铁器，电线等。
4.在开采矿物时，应将罗盘仪与强磁场隔离，以避免干扰。
5.在长时间不使用时，应将罗盘仪存放在干燥通风的地方，以防止磁针生锈或变形。
教你如何使用地质罗盘(图文并茂)
例：测岩层节理面的倾向
四、使 用 • 测倾角
• 长边靠着岩层的真倾斜线，搬动罗盘背面扳手，使测斜水准器水泡居中，读出悬锥中尖所指读 数，即为岩层之真倾角。
例：测岩层节理面的倾角
四、使 用 • 产状记录
二、用 途
• 1、测量方位 • 目的物相对于观察者的方位 • 2、定位 • 配合地形图用交汇法进行较准确定位出观察点在图上的
• 位置
• 3、测量坡度 • • 4、测量一观察面的空间位置 • 产状三要素：走向 倾向 倾角
• 。。。 。。。 。。。
三、结 构
• 正面图示
2 反光镜 4 固定磁针螺 旋
磁偏角原理
用GPS测经纬度后，在美国NOAA网站上查询到研究所 周边区域的磁偏角
四、使 用
• 进行磁偏角校正
用皮套上带的 小铁片进行调整
已知磁偏角-6°27‘ ，则向左 调整这个角度
四、使 用 • 1、测坡度
•
• 测斜坡坡度时通常是两人对测，取俯角和仰角的平均值。
被测物、透视孔中线和觇板孔形成一条直线，同时调整罗盘背面扳手使测斜水准器气泡居中。
测岩层产状示意图
四、使 用 • 测走向
• • 将罗盘长边与层面紧贴，然后移动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即 为岩层之走向。 走向是代表一条直线的方向，它可以两边延伸，指南针或指北针所读数都是该直线之两端延 伸方向
例：测岩层节理面的走向
罗盘长边紧靠 层面
两个平面保持 一致
四、使 用 • 测倾向
• • 如果测量出某一岩层走向为110度，倾向为20度 ，倾角30度，因走向与倾向垂直，所以不记录 走向。产状记录为20∠30。
地质罗盘仪的使用方法及使用注意事项
地质罗盘仪的使用方法及使用注意事项地质罗盘仪是地质勘探和测量中常用的仪器之一，它可以帮助
地质工作者进行方向和角度的测量，以促进地质勘探和地质调查工
作的准确性和可靠性。
本文将介绍地质罗盘仪的使用方法和使用注
意事项，以帮助读者正确地使用地质罗盘仪进行工作。
一、地质罗盘仪的使用方法
1. 准备工作
在使用地质罗盘仪之前，需要确保该仪器处于良好的工作状态。
首先，检查罗盘仪的指针是否灵活自由，指南针是否运转正常。
其次，检查仪器的保护盖是否完好无损，以防止损坏罗盘仪的指针。
最后，检查仪器的刻度盘和刻度是否清晰可见，方便读取测量结果。
2. 使用步骤
（1）确定基准方向：在使用地质罗盘仪之前，需要确定基准方向，即参照物的方向。
可以选择地理北方向或其他确定的方向作为
基准方向。
（2）放置罗盘仪：将地质罗盘仪平放在水平的表面上，确保它与基准方向平行，并且不与其他金属物体或磁性物体靠近，以免对测量结果产生干扰。
（3）调节罗盘仪：根据基准方向，使用调节螺丝或调节装置来调整罗盘仪的指针，使其指向基准方向。
确保指针与罗盘仪刻度盘对齐，并且指向准确可靠。
（4）进行测量：将罗盘仪从基准方向逐渐转动到需要测量的方向，记录下指针所指的角度。
可以使用刻度盘上的刻度或者通过刻度盘上的参考线来读取角度值。
二、地质罗盘仪的使用注意事项
1. 防止干扰
使用地质罗盘仪时，应避免与其他磁性物质或金属物体靠近，以免产生干扰影响测量的准确性。
特别是避免将罗盘仪放置在带有磁性物质的环境中，如电力设备、电子设备或其他大型金属结构附近。
2. 防止震动。
教你如何使用地质罗盘
教你如何使用地质罗盘使用地质罗盘的步骤如下：步骤一：了解地质罗盘的结构和功能地质罗盘通常包括有方位盘、指南针、水平泡和角度刻度等部分。
方位盘上的刻度可以帮助你测量方位角度，指南针可以指示地磁方向。
熟悉地质罗盘的结构和功能对于正确使用它来说是至关重要的。
步骤二：准备工作在使用地质罗盘之前，你需要一些准备工作。
首先，确定你需要测量的目标。
其次，选择一个相对平坦且不存在磁场干扰的测量点。
最后，确保地质罗盘处于关闭状态，并检查指南针的准确性。
步骤三：校正地质罗盘校正地质罗盘是确保测量结果准确的关键步骤。
在一个没有磁场干扰的地方，打开罗盘，并将其与一个已知方位的点进行对比，然后旋转方位盘，使地磁指针与标记指针对齐。
同时，观察水平泡的位置，确保罗盘水平。
步骤四：确定测量目标的方位角将地质罗盘水平放置在测量点上，确保没有干扰物影响它的准确度。
然后，观察指南针上的刻度，确定测量目标的方位角。
你可以根据需要转动方位盘，使罗盘方向上的指示与目标点对齐。
在这个过程中，要确保罗盘保持水平，以避免测量误差。
步骤五：测量角度地质罗盘还可以用来测量地质目标之间的角度。
将罗盘放置在一个已知方位的点上，以将方位盘上的指示与目标点对齐。
然后，旋转罗盘，使另一个目标点对准罗盘上的刻度线。
在这个过程中，可以观察方位盘上的刻度，以确定目标点之间的角度。
步骤六：记录测量结果使用笔和纸，或者相应的记录设备，记录你的测量结果。
记下测量点的名称，方位角度和角度测量结果。
这些信息对于后续的分析和地质模型构建非常重要。
确保记录的信息准确无误。
除了以上的基本步骤外，还有一些使用地质罗盘的技巧和注意事项：1.在使用地质罗盘之前，应该先检查罗盘本身的状态，确保其正常工作。
比如，检查指南针的指示是否准确，水平泡是否位于中心位置等。
2.在测量过程中，要注意避免磁场干扰。
这包括远离电子设备、金属物体和任何可能发生干扰的地方。
3.在使用地质罗盘测量方位时，要尽可能保持地质罗盘水平，这样才能获得准确的测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。
若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。
应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。
经校正后测量时的读数就为真方位角。
（二）目的物方位的测量是测定目的物与测者间的相对位置关系，也就是测定目的物的方位角(方位角是指从子午线顺时针方向到该测线的夹角)。
测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端对着目的物，南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上，同时使底盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的物之方位角。
(若指针一时静止不了，可读磁针摆动时最小度数的二分之一处，测量其它要素读数时亦同样)。
若用测量的对物觇板对着测者(此时罗盘南端对着目的物)进行瞄准时，指北针读数表示测者位于测物的什么方向，此时指南针所示读数才是目的物位于测者什么方向，与前者比较这是因为两次用罗盘瞄准测物时罗盘之南、北两端正好颠倒，故影响测物与测者的相对位置。
为了避免时而读指北针，时而读指南针，产生混淆，放应以对物觇板指着所求方向恒读指北针，此时所得读数即所求测物之方位角。
（三）岩层产状要素的测量岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角。
测量岩层产状是野外地质工作的最基本的工作方法之一，必须熟练掌握。
1.岩层走向的测定岩层走向是岩层层面与水平面交线的方向也就是岩层任一高度上水平线的延伸方向。
测量时将罗盘长边与层面紧贴，然后转动罗盘，使底盘水准器的水泡居中，读出指针所指刻度即为岩层之走向。
因为走向是代表一条直线的方向，它可以两边延伸，指南针或指北针所读数正是该直线之两端延伸方向，如NE30度与SW210度均可代表该岩层之走向。
2.岩层倾向的测定图4—1—2岩层产状及其测量方法岩层倾向——是指岩层向下最大倾斜方向线在水平面上的投影，恒与岩层走向垂直。
测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩层的倾向。
假若在岩层顶面上进行测量有因难，也可以在岩层底面上测量仍用对物觇板指向岩层倾斜方向，罗盘北端紧靠底面，读指北针即可，假若测量底面时读指北针受障碍时，则用罗盘南端紧靠岩层底面，读指南针亦可。
3．岩层倾角的测定岩层倾角是岩层层面与假想水平面间的最大夹角，即真倾角，它是沿着岩层的真倾斜方向测量得到的，沿其它方向所测得的倾角是视倾角。
视倾角恒小于真倾角，也就是说岩层层面上的真倾斜线与水平面的夹角为真倾角，层面上视倾斜线与水平面之夹角为视倾角。
野外分辨层面之真倾斜方向甚为重要它恒与走向垂直，此外可用小石于使之在层面上滚动或滴水使之在层面上流动，此滚动或流动之方向即为层面之真倾斜方向。
测量时将罗盘直立，并以长边靠着岩层的真倾斜线，沿着层面左右移动罗盘，并用中指搬动罗盘底部之活动扳手，使测斜水准器水泡居中，读出悬锥中尖所指最大读数，即为岩层之真倾角。
岩层产状的记录方式通常采用下面的方式：既方位角记录方式，如果测量出某一岩层走向为3100，倾向为2200，倾角350，则记录为NW3100／SW∠350或3100／SW∠350或2200∠350。
野外测量岩层产状时需要在岩层露头测量，不能在转石(滚石)上测量，因此要区分露头和滚石。
区别露头和滚石，主要是多观察和追索并要善于判断。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在岩层上当作层面以便进行测量。
矿山挂罗盘仪测量一、角度测量矿山罗盘仪包括挂罗盘仪和测斜仪两部分。
1、挂罗盘仪主要由罗盘盒、罗盘框和磁针三部分组成。
罗盘盒底部有四个拉丁字母E、S、W、N，分别代表东、南、西、北方向，N正对分度圈上的O°（或360°），S正对180°，E 正对90°，W正对270°。
磁针在自由状态下永远一端指北，一端指南。
为了便于分别南北极，磁针北端涂上蓝色，为了使磁针保持平衡，在南端绕上一些细铜丝。
使用矿山罗盘仪进行测量的操作步骤如下：（1）在井巷前后两帮支柱上打一小钉，用细麻绳拴在两个小钉上，前后两点距离一般不超过20米；（2）把罗盘仪挂在绳上，上面的零度（N或北）应朝前进方向；（3）等磁针稳定后，读出北针指的度数就是测线的磁方位角。
关于磁偏角罗盘仪测量，主要是根据磁针指出的磁子午线为标准方向来进行。
由于磁针受着多方面的影响，指出的南北方向是存在着偏斜的，且不同地区偏斜值不同。
为了获得比较准确的结果，测量前应当先测定磁针的偏斜值即磁偏角。
测定时，先在地面上固定两个标志，精密地测量出这两点的坐标方位角，把这两点连成的直线叫定向线。
以定向线为标准求出罗盘仪的磁偏角。
有时可以用经纬仪导线的一边来定向，也可以根据有关资料查得本地区的磁偏角，但必须在每一个实测的读数中减去偏斜值，才能得出坐标方位角。
二、高差测量测斜仪测斜仪是测量倾斜角度的简单仪器，由半圆形的扁环和小垂球组成，从扁环圆心处的小孔悬挂小垂球，半圆形边上刻着度数，中央是0°，分向两头增大到90°为止。
用测斜仪测量直线倾斜角的时候，先在前后两点上拴一根细绳，将测斜仪挂在绳上。
这时，测斜仪上的小垂球沿铅垂方向下垂，垂球线切着测斜仪边缘上的度数，就是这一直线的倾斜角度，如测量方向是上坡，倾斜角为仰角，下坡则为俯角。
记录时测量数据时，通常用δ代表倾斜角，用符号“+”代表仰角，用符号“-”代表俯角。
三、巷道测量：煤矿小范围的巷道和回采工作面测量，可以使用矿山罗盘仪。
矿山罗盘仪测量同其它测量一样，先作外业，后作内业。
外业分导线测量和碎部测量两个步骤。
下表说这种测量中多项工作的主要内容和相互关系：（1）、碎部导线测量：碎部导线测量的目的，是在巷道和回采工作面建立控制点，控制巷道和回采工作面的平面位置和高程，然后根据导线点测绘巷道和回采工作面平面图。
下面分述碎部导线测的的方法。
导线测量工作分为选点、测定方位、量距和记录四项：①、选点：在巷道两帮适当位置选定点，用桩或铁钉等作为标志，写明点号。
为了便于悬挂仪器，导线采用对角线的形式，左帮选一点，右帮选一点。
前后两点间必须畅通无阻，距离不要大于20米。
导线的第一点必须是井下的高级控制点，如果井巷中有经纬仪导线点，必须与它相连接。
②、测定方位：用挂罗盘仪测量导线边的磁方位角时，先用细线绳拴在前后两点的铁钉上，挂好仪器，使仪器0°指向线路的前进方向。
等磁针静止后，从磁针北端读出测线的磁方位角值。
一般应在绳的两端各测一次，取其平均值。
③、量距：两个测量点间的距离，通常用皮尺丈量，量到厘米为止。
距离也应当丈量两次，取其平均值。
④、坡度（高程）测量：用测斜仪测坡度时，先在前后两点拴紧细绳，把测斜仪分别挂在绳的两端1／3处各测一次，读出倾斜角度，取其平均值，当场记录在测量记录表倾角栏内。
⑤、量点高：用钢尺测量测点小钉（桩）到煤层（或巷道）底板的垂高。
⑥、记录：按测量记录表的格式当场把实测数据详细记录下来。
挂罗盘导线测量测量记录计算表煤矿名称：测量地点：测量日期：年月日施仪：记录：(2)、碎部测量：碎部测量是根据井下控制点、测量巷道的特征点、地质构造特征点、取样点、钻孔位置点、井下各种固定设备和硐室位置点等。
根据这些资料，可以绘制出井下巷道图和其它有关的图纸。
碎部测量可以同导线侧量同时进行。
进行碎部测量前，应当先绘出草图，把各个特征点编号，然后根据导线点逐一测量，把测量资料当场记录下来。
(3)外业资料整理。
①、外业测定方位，量距记录应详细当场校核。
《煤矿测量试行规程》有关规定：磁方位角应用挂罗盘在导线边的两端观测，两端测得磁方位角的差值，不得超过1度；“碎部导线的边长可用钢尺或检查过的皮尺丈量两次，读数可取至厘米，同一边长两次丈量结果的差值不得超过边长的1／200。
”②、碎部导线边大都倾斜的，丈量得到的长度也是倾斜长度。
在绘制平面图以前，必须把倾斜长度换算成水平长度。
③、计算高程：标高程的计算，可分两步进行。
第一步根据斜长和倾斜角计算高差，第二步根据已知点的高程和求得的高差及测点点高计算测点的高程。
(4)、展绘碎部导线：罗盘仪测量成果，通常不计算坐标，直接利用量角器和三棱尺按测量成果进行展绘。
下面介绍这种展绘的方法。
假设某一工作面的罗盘仪导线测量外业资料已经校核，可按下列程序进行展绘：①、通过起点作一条子午线，子午线是根据图纸上方格网的纵线，用三角板推平行线的方法求得；②、把量角器的圆心对准起点，使量角器的直径同过起始点的子午线重合；③、根据实测成果，在量角器上找出第一点方位角的度数，用铅笔在图纸上轻刺—点并同起点连成直线，这一直线就是导线第一点在图纸上的方向；④、根据实测平距按图纸的比例尺缩小，从起点量出第一点在图上位置，然后以第一点作起点展会第二点，依此类推，直至展完全部测点。
