一、万用表简介
（一）指针式万用表的结构组成：
1、指针式万用表的结构
• 转换开关
转换开关用来选择被测电量的种类和量程（或倍率）：万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程（或倍率）。一般的万用表测量项目包括：“mA”：直流电流、“V”：直流电压、“V ～”：交流电压 “Ω”：电阻。每个测量项目又划分为几个不同的量程（或倍率）以供选择。
MF47型万用表芯板图 MF47型万用表芯板背面图
一、万用表简介
（一）指针式万用表的结构组成：
1、指针式万用表的结构
• 测量线路
测量线路将不同性质和大小的被测电量转换为表头所能接受的直流电流。该万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与5个接触点接通，用于500mA、50mA、 5mA 、0.5mA和50μA量程的直流电流测量。
根据MF—47型万用表技术指标测0.5mA档：
流过表头的电流为: Ig 46.2A R4分支电流为0.50.0 50.4(5 m)A
表头内阻为: Rg 2.5k
R4两端电压为0.25V
表棒间电压为:0.25V
R40.40. 5 215 0355( 5)
设计报告相关内容的写法
测0.05mA档：
由于测0.05mA档与测0.25V 电压共用一档,∴R22两端电压为
0.2 5 0.115 0.153(V 4 ) 5
流过R22的电流为 0 .0R 2 52 m0A.0 0.1 513 0 3 45 2.6(9 K )
需增加分流支路
RR 221+1 W WH1H 1:50. 1 041.2 653 5K 0

《电子系统综合设计》MF47型万用表的安装与调试一

《电子系统综合设计》MF47型万用表的安装与调试一、实习目标万用表是最常用的电工仪表之一，通过本次实习，我们应该在掌握其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。

二三、实习原理（一）万用表电路的设计原理 1、简述万用表表头电路设计原理万用表表头的基本原理是利用一只灵敏的磁电式直流电流表(微安表)。

当微小电流通过表头,就会有电流指示。

但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

2、简述直流电流测量电路设计原理在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

3、简述直流电压测量电路设计原理改装后的综合表头所测量大电压很低。

G SG G G SR R U I R R =+为了扩大量程，需要根据最小的电流量程I G串入不同的降压电阻，电压量程采用开路转换形式。

（二）简述手工焊接技术要点1.电烙铁使用前必须充分加热，第一次使用电烙铁时需要用松香炼治电烙铁的头尖。

2.在使用电烙铁焊接时要注意元器件贴合电路板。

3.在焊接前使用电烙铁对焊点的铜片进行加热以方便提高焊接的效率与质量，避免虚焊。

四、电路设计1、设计任务书表头参数：灵敏度160µA，Rg=1000±50Ω,表头支路电阻R G=1500Ω直流电流档：200µA、10mA、100 mA直流电压档：10V、250V，灵敏度KD=5KΩ/V2、电路设计原理图(含表头电路、直流电流测量电路和直流电压测量电路)3、R1至R55个电阻值的具体计算过程五、万用表安装MF47型万用电表元件清单：六、万用表调试1、万用表初检方法：将待测的万用表调至欧姆档x1K ，再将红黑两只表笔短接，观察指针偏转并使用欧姆调零旋钮调至零刻度线。

使用另外一个标准的万用表与自己的万用表串联，将标准的万用表调至欧姆档x1K 挡位，旋转待检测的万用表的旋钮至500mA ，观察标准万用表指针是否满偏，再旋转旋钮从1V 到50V ，观察标准的万用表指针是否从100逐渐降低。

万用表MF47安装与调试

去元元焊元元氧件件接件件化弯读练插测层制数习放量
32
清除元件表面的氧化层
左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除。
33
元件脚的弯制成形1
错直接从元件根部，将元件脚弯制成形
yes
用镊子夹住元件根部，将元件脚弯制成形
54
晶体管座焊片的安装1
用尖嘴钳把毛刺锉掉
55
晶体管座焊片的安装2
焊片头部应完全浸入管座孔内，不得超出
管座的侧面
插到底，不松动，把下部要焊接的
部分折平 56
晶体管座焊片的安装3
晶体管插座
晶体管座焊片 6片
57
注意 2
我生气了
对不起
我不喜欢这
58
注意 3
电路板焊接完毕后，用橡皮将三圈导电环上的松香、汗渍等残留物擦干净。否则易造成接触不良。
？？？Ω
将胶带轻轻贴在纸上，把电阻插入，贴牢，写上电阻值
39
2 焊接
焊锡丝加热中要把斜面靠在元件脚上使加热面积最大
焊点高2～3mm 直径与焊盘一致脚高出0.5mm
40
焊点的正确形状1
41
焊点的正确形状2
42
电阻的排列方向竖排粗环在上，
横排粗环在右
圆缺口朝下
43
线路板正面元件的安装
MF47 万用表安装与调试
1
MF47 万用表简述
2
电工实习的目的及意义
现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。
通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

MF47型万用电表原理及组装演示教学

下一页返回
15.4 MF47型万用表安装步骤
（2）提把、提把铆钉（见图15-9）（3）电位器旋钮、晶体管插座、后盖（见图15-10） (4)螺钉、弹簧、钢珠、提把橡胶垫圈（见图15-11）。
螺钉M3×6表示螺钉的螺纹部分直径为3mm，长度为 6mm 。（5）电池夹、铭牌、标志见图15-12，标志请贴好，防止东西掉进表头内部。（6）V形电刷、晶体管插片、输入插管（见图15-13）。
返回
15.2 指针式万用表的结构、组成与特征
15.2.1 万用表的结构特征
MF47 型万用表采用高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固，携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。其特点为：测量机构采用高灵敏度表头，性能稳定；线路部分保证可靠、耐磨、维修方便；测量机构采用硅二极管保护，保证过载时不损坏表头，并且线路设有0.5A保险丝以防止误用时烧坏电路；设计上考虑了湿度和频率补偿；低电阻档选用2＃干电池，容量大、寿命长；配有晶体管静态直流放大系数检测装置；表盘标度尺刻度线与档位开关旋钮指示盘均为红、绿、黑三色，分别按交流红色，晶体管绿色，其余黑色对应制成，共有七条专用刻度线，刻度分开，便于读数；配有反光铝膜，消除视差，提高了读数精度。除交直流2500V和直流5A分别有单独的插座外，其余只须转动一个选择开关，使用方便；装有提把，不仅便于携带，而且可在必要时作倾斜支撑，便于读数。

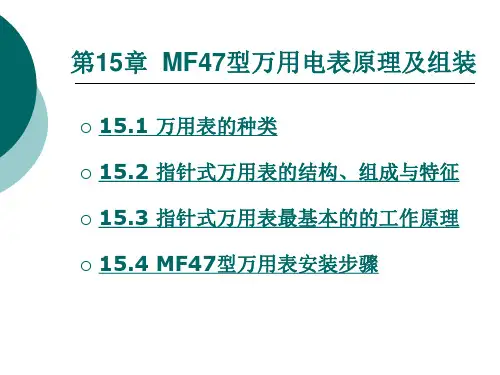

第15章 MF47型万用电表原理及组装
15.1 万用表的种类 15.2 指针式万用表的结构、组成与特征 15.3 指针式万用表最基本的的工作原理 15.4 MF47型万用表安装步骤
15.1 万用表的种类
万用表分为指针式、数字式两种（见图15-1）.随着技术的发展，人们研制出微机控制的虚拟式万用表（见图15-2），被测物体的物理量通过非电量/电量，将温度等非电量转换成电量，再通过A/D转换，由微机显示或输送给控制中心，控制中心通过信号比较做出判断，发出控制信号或者通过 D/A转换来控制被测物体。

项目2 MF47型万用表组装与调试

1、电子产品的设计文件
• （1）设计文件的作用设计文件是能反映产品全貌的技术文件，这些文件的主要作用是： 1）用来组织和指导企业内部的产品生产。 2）政府主管部门和监督部门，根据设计文件提供的产品信息，对产品进行监测，确定其是否符合有关标准，是否对社会、环境和群众健康造成危害，同时也可对产品的性能、质量等作出公正评价。 3）产品使用人员和维修人员根据设计文件提供的技术说明和使用说明，便于对产品进行安装、使用和维修，不至于设计人员或生产技术人员亲自到场。 4）技术人员和单位利用设计文件提供的产品信息进行技术交流，相互学习，不断提高产品水平。
• 2 元器件的识别与检测
• Step1 按材料清单，一一清点元件，记清每个元件的名称与外形。 • Step2 测量电阻元器件的阻值大小并判定其它元器件的质量。 • a. 根据电阻的色环读出各个电阻阻值的大小，并做好标识。 • b. 用万用表测量二极管、电解电容的极性和质量。 • Step3 MF-47 型万用表的PCB 板实物的识读
• 4 在焊接开关和接插件的连线时，应避免加热时间过长、焊锡和焊剂使用量过多。 • 5 接插件和开关的接线端要防止虚焊或连接不良，为避免接线端上的导线从根部折 • 断，在焊接后应加装塑料热缩套管。 • 6 大部分接插件都设有定位装置，以免插错方向，对于没有定位装置的接插件，在 • 安装时要做好永久性的接插标志，避免使用者误操作。
基本知识概述
• 知识目标
了解并掌握常用电子安装小配件的作用。
了解常用绝缘材料、清洗剂和线材。了解并能正确选用各种机电元件。能够正确识读电子产品的工艺文件。
一、THT 工艺简介
• THT 为穿孔插装技术，它是一种传统的元件装联技术，是将有引线的元器件插放到设计好的连接导线电路和安装孔的PCB 板上面，元件固定后在基板的另一面采用手工焊接或者波峰自动焊接等方式进行焊接，使元器件和PCB 板之间形成可靠的电气连接，如项目一和本项目中均采用THT 装接工艺。一般在THT 工艺中，元器件的主体和焊点分别分布在基板的两侧，但是，由于元器件的大小和引线问题，当电路密集到一定程度后，无法满足工艺要求，因此，在传统的穿孔插装技术上逐渐发展起来了SMT 表面贴装技术。

MF47型万用表的设计与组装实验指导书

MF47型万用表的设计与组装实验指导书万用表原理与安装引言万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数h等。

MF47型万用表具有26FE个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。

万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。

通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。

1 万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

2 思考题为什么电阻用色环表示阻值,黑、棕、红、绿分别代表的阻值的数字是几, 二极管、电解电容的极性如何判断,档位开关旋钮、电刷旋钮如何安装,元件焊接前要做什么准备工作，焊接的要求是什么,电位器的作用是什么,如何正确使用万用表,电位器的安装步骤是什么,1二极管的焊接要注意什么,如何调整、安装电池极板,万用表的种类有哪些,3 万用表的种类万用表分为指针式、数字式两种(见图1)。

随着技术的发展，人们研制出微机控制的虚拟式万用表(见图2)，被测物体的物理量通过非电量/电量，将温度等非电量转换成电量，再通过A/D转换，由微机显示或输送给控制中心，控制中心通过信号比较做出判断，发出控制信号或者通过D/A转换来控制被测物体。

MF47型万用表的组装与调试实训报告

实训报告MF47型万用表的组装与调试一.实训目的MF47型万用表是一种磁电式仪表。

指针式万用表原理简单，操作也很方便。

利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。

各档通过并联分流, 串联分压的原理来测量电阻的阻值，电流及电压的大小。

可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。

调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。

安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。

焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板及基本的焊接技术。

学会万用表的组装和调试。

16.?5MMilM5KRU6.75M 25COV VR?RIO RQ Rf R7 4 ll?M NHK 154IK 4(1 JK R5 2咏阳IX® ;门只.、・MF47万用表结构指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关（乂称选择开关）、测量线路等三部分组成。

表头采用高灵敬度的磁电式机构，是测量的显示装置;万用表的表头实际上是一个灵敬电流计。

表头上的表盘印有多种符号，刻度线和数值。

符号A — V 一Q 表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Q”的是电阻刻度线，其右端为零，左端为r 刻度值分布是不均匀的。

符号“-”或“DC”表示直流，“〜”或“AC”表示交流， “〜”表示交流和直流共用的刻度线。

刻度线下的儿行数字是与选择开关的不同档位相对应的刻度值。

另外表盘上还有一些表示表头参数的符号：如DC 20K Q/V 、AC 9K Q /V 等。

表头上还设有机械零位调整旋钮（螺钉），用以校正指针在左端指零位。

MF47型万用表的组装与调试-4页word资料

MF47型万用表的组装与调试一、MF47型万用表的组装教师在指导学生学习组装焊接时，必须按照正确的操作方法和步骤，并且让学生养成细心认真的操作习惯。

第一步，了解万用表套件组成。

MF47型万用表的套件组成包括表头、后盖、电路板、元器件（1袋）、表笔1套、装配图1份。

第二步，分类清点元器件。

万用表元器件种类多、数量多，我们采用分类清点的方法为宜，首先轻轻撕开元器件塑料袋，把器件倒进套件盒中，以免丢件，之后按照以下顺序进行清点：色环电阻（27个）―二极管（6个）―电容器（电解电容和涤纶电容两个）―电位器（调零电位器和可调电位器两个）―电位器旋钮（1个）―压敏电阻（1个）―蜂鸣器（1个）―晶体管插座（个）―晶体管插片（6个）电池夹（4个）―V型电刷（1个）―连接线（4条）―后盖螺钉（2个）。

第三步，识别元器件。

元器件的判别，主要是色环电阻阻值的读取、二极管极性的判别、电容极性的判别。

一是读取色环电阻阻值。

不同颜色所代表的数字见表1。

表1 单位：欧姆五环电阻色环含义如下图所示。

图例如：五环电阻色环颜色第一条为棕色、第二条为黑色、第三条为黑色、第四条为红色、第五条为棕色，则该电阻的阻值为R=100×102Ω。

二是辨别二极管的极性。

判别二极管的极性使用万用表欧姆挡测试。

我们将万用表转换开关扳置欧姆挡位的×100或×1k位置，首先用红黑表笔分别接触二极管的电极，记下表针的偏摆位置；然后对换表笔，再次记下表针的偏摆位置；最后比较两次测量表针偏摆的大小，表针偏摆大时黑表笔所接触的电极是二极管的阳极，红表笔接触的电极是二极管的阴极。

三是识别电容器。

电容器按照有无极性分，可分为有极性电容器和无极性电容器。

有极性电容器有电解电容器，引线较长的一端是电容器的正极，引线短的一端是电容器的负极。

第四步，组装万用表。

测量线路的安装过程要遵循先低后高的原则。

因此我们要先焊接电阻、二极管，再焊接电容、蜂鸣器等。

MF47万用表组装、调试、检测实训报告

实训报告MF47型万用表的组装与调试班级：电气G111姓名：阚鼎鼎学号：111611121一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法。

2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注：在测量电流时（50μA 除外）开关闭合，在测量其它开关时则打开。

Ω=⨯=600010A 500.3V 6-μ总RΩ=⨯=06.010500mA 0.3V 3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V 13-2R RΩ=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V 3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V 20105016μ0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV 25041μ250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V- 15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。

MF47万用表组装与检测教学教案

MF-47型万用表的组装与检测现在万用表已不再是专业人员使用的专用检测工具，随着家用电器的普及，万用表正在走向千家万户。

选择自己装配一台万用表，不仅可以学到相应的电子技术，同时也可以留着家用，真可谓一举两得。

本项目主要介绍市场上能买到的标准型MF47万用表套件的组装和检测。

简述万用表的电路工作原理万用表一般是用于检测电路中的电压、电流、电阻的仪表。

早期称三用表，现在都称万用表。

指针式万用表的显示部份是一个动圈式表头。

在测量过程中，表头中的动圈在通过直流电流时，由于磁场的作用，与动圈相连的指针会随着动圈在表头刻度盘上一起偏转，从而显示各种测量结果。

指针式万用表检测高电压电路的基本原理是用串联电阻分压的方式来扩展电压的量程；检测大电流电路的基本原理是用分流电阻分流的方式扩展电压的量程；在测量电阻时，万用表内的电池、表头、表内的标准电组及外部的被测电组都是串连的。

当被测电阻为零时，表头偏传最大，当被测电阻不为零时，表头指针的偏转角度大小是随着被测电阻和表内的标准电阻的比值增大而偏转减小，我们用它的对应位置，检测电阻的阻值。

单一检测电路都是比较简单的，但是要用同一只表头检测到多量程的电压、电流、电阻，就需要通过一个多点切换拨动开关来实现，这样就显得比较复杂了。

庆幸的是，现在的万用表在电路设计上已经非常成熟，只要我们将所有的配件都按图装配上去，即可正常使用。

MF47型万用表电路原理图如图1所示。

F47型万用表安装过程1、清点材料电阻27只，阻值如下：R1 0.47 R2 5 R3 50.5 R4 555 R5 15kR6 30k R7 150k R8 800k R9 84k R10 360kR11 1.8M R12 2.25M R13 4.5M R14 17.3k R15 55.4kR16 1.78k R17 165 R18 15.3 R19 56 R20 15kR21 20k R22 2.69k R23 141k R24 20k R25 20kR26 6.75M R27 6.75M R27 0.025k（分流器）安装小贴士：1、打开元件包时请小心，不要将塑料袋撕破，以免材料丢失。

MF47型万用表的电路分析

MF-47型万用表的电路分析指针式万用表的基本工作原理：指针式万用表是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过大电流，满偏电流也是定值，所以，必须在表头上并联或串联一些电阻进行分流或降压，既构成不同的测量电路，从而测出电路中的电流、电压和电阻。

图中“－”为黑表棒插孔，“＋”为红表棒插孔。

一、直流电流档万用表的直流电流档实质上就是一个多量限的磁电系电流表，由电路知识可知，磁电系表头并联分流电阻后就可以扩大其量限，若并联多个分流电阻即构成多量限的电流表。

在MF-47型万用表的电路图中我们可以看出：R1、R2、R3、R4为各电流档的分流电阻，而表头的等效电阻为表头内阻、WH 2微调电阻与R22三电阻串联之和约为5.2 k Ω左右。

当被测电流为5 mA，而选择开关置于5 m A档时，根据分流公式可求出流过表头回路的电流约为46.2微安，此时表头满偏，其余电流均流过5 m A档的分流电阻R3。

此时电流的流向为：被测电流从表棒的“＋”插口流入→保险丝→B接触片→分两路：（1）B接触片→转换刀→A接触片→C接触片→R22→W H2→表头＋端→表头一端→★插口构成一回路使表头线圈偏转。

（2）B接触片→转换刀→5mA点→R3→★插口构成回路进行分流。

二、直流电压档测量原理磁电系电压表串联分压电阻可以扩大其量限，若串联多个分压电阻即构成多量限的电压表。

在MF-4 7型万用表中，R5、R6、R7、R8为l V、2.5 V、10 V、50 V档的分压电阻。

而R9、R10、R11、R12、R13则为250V、500V、1KV档的分压电阻。

R22、WH2及表头内阻仍为表头的等效电阻。

当我们测量直流电压时，此时“＋、一”表棒之间相当于接了一个直流电压源，此时电流从“＋”表棒插口流入，通过相应的电路，流过表头构成回路使表针偏转。

1．当选择开关在l V、2.5 V、10 V、50V档时(设开关置于1 0 V档) 电流从“+”表棒插口流入→保险丝→R5→l V点→R6→R7→10V点→转换刀→C接触片→R22→WH2→表头＋端→表头一端→★插口构成一个回路，使表头线圈偏转。

MF-47型万用表的电路分析

MF-47型万用表的电路分析指针式万用表的基本工作原理：指针式万用表是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过大电流，满偏电流也是定值，所以，必须在表头上并联或串联一些电阻进行分流或降压，既构成不同的测量电路，从而测出电路中的电流、电压和电阻。

图中“－”为黑表棒插孔，“＋”为红表棒插孔。

一、直流电流档万用表的直流电流档实质上就是一个多量限的磁电系电流表，由电路知识可知，磁电系表头并联分流电阻后就可以扩大其量限，若并联多个分流电阻即构成多量限的电流表。

在MF-47型万用表的电路图中我们可以看出：R1、R2、R3、R4为各电流档的分流电阻，而表头的等效电阻为表头内阻、WH 2微调电阻与R22三电阻串联之和约为5.2 k Ω左右。

当被测电流为5 mA，而选择开关置于5 m A档时，根据分流公式可求出流过表头回路的电流约为46.2微安，此时表头满偏，其余电流均流过5 m A档的分流电阻R3。

此时电流的流向为：被测电流从表棒的“＋”插口流入→保险丝→B接触片→分两路：（1）B接触片→转换刀→A接触片→C接触片→R22→W H2→表头＋端→表头一端→★插口构成一回路使表头线圈偏转。

（2）B接触片→转换刀→5mA点→R3→★插口构成回路进行分流。

二、直流电压档测量原理磁电系电压表串联分压电阻可以扩大其量限，若串联多个分压电阻即构成多量限的电压表。

在MF-4 7型万用表中，R5、R6、R7、R8为l V、2.5 V、10 V、50 V档的分压电阻。

而R9、R10、R11、R12、R13则为250V、500V、1KV档的分压电阻。

R22、WH2及表头内阻仍为表头的等效电阻。

当我们测量直流电压时，此时“＋、一”表棒之间相当于接了一个直流电压源，此时电流从“＋”表棒插口流入，通过相应的电路，流过表头构成回路使表针偏转。

1．当选择开关在l V、2.5 V、10 V、50V档时(设开关置于1 0 V档) 电流从“+”表棒插口流入→保险丝→R5→l V点→R6→R7→10V点→转换刀→C接触片→R22→WH2→表头＋端→表头一端→★插口构成一个回路，使表头线圈偏转。

MF-47A指针式万用表安装

清点完后请将材料放回塑料袋备用。暂时不用的请放在塑料袋里。
弹簧和钢珠要小心滚掉
电阻共28
零件1
分流器
压敏电阻 1
电位器 1
可调电阻WH2
二极管 6 电解电容 1
零件 2
保险丝夹 2
＋－
2A103J 涤沦电容 1
保险丝管 1
零件 3
连接线 4根＋1根
表棒
1付
MF47线路板
1块
零件 4
Ω
×1K
电阻的读数方向要一致，色环不清楚时要用万用表测定阻值后再装。
上螺丝时用力要合适，不可用力太大。
分流器的安装
会影响线路板安装
注意方向不能影响电阻的安装
输入插管的焊接1
先焊电阻、二极管等平放元件，后焊插管电容等高的竖放元件
输入插管
绿面，插到底，与电路板垂直，并用尖嘴
钳稍将两脚夹紧
输入插管的焊接2
焊点高度，不能超过 2mm，直径不能太大，
否则会把电刷刮坏
印
刷
电
路
板
印刷
电刷
B+
1.5V -
B-
晶
体
D D2
A
1
管
电路
板
的
B+ D3
250V 0.5A
定
D4
安装
+ C1
2500V
B D6
D5
C2
位卡
第六步：故障的排除1
表头没任何反应
表接保电电
头线险池刷
表错丝极装
棒误没片错
这些特别长，我怎忘了哈哈！我最好先找出来做好
电阻做好后按色环读数并贴好

课程设计(MF47型万用表原理)2011简版

MF47万用表直流电流档测量原理
R0
+
mA
+
SA
技术指标MF47万用表直流电流档测源自原理
MF47万用表直流电压档测量原理
VD
V~ R3
R0
V
R2
+
+
当我们把档位开关旋钮SA打到交流电压档时，通过二极管VD整流，电阻R3限流，由表头显示出来；当打到直流电压档时不须二极管整流，仅须电阻R2限流，表头即可显示；
万用表的测量原理
VD
V~ R3 V mA SA Ω R2
R0
+
+
R1
RP
它由表头、电阻测量档、电流测量档、直流电压测量档和交流电压测量档几个部分组成，图中“－”为黑表棒插孔，“＋” 为红表棒插孔
万用表的测量原理
VD
V~ R3 V mA SA Ω R2
R0
+
+
R1
RP
测电压和电流时，外部有电流通入表头，因此不须内接电池。
万用表的种类万用表分为指针式、数字式两种（见图1）。随着技术的发展，人们研制出微机控制的虚拟式万用表（见图2），被测物体的物理量通过非电量/电量，将温度等非电量转换成电量，再通过 A/D转换，由微机显示或输送给控制中心，控制中心通过信号比较做出判断，发出控制信号或者通过D/A转换来控制被测物体。
(电路分析基础课程设计报告)目录: 一、实习的目的和任务
二、万用表
(一)万用表的概述 (二)万用表的技术指标 (三)万用表的工作原理
1、直流电流测量电路 2、直流电压测量电路 3、交流电压测量电路 4、直流电阻测量电路
(四)万用表的安装步骤 (五)万用表的校验

MF47型万用表的组装与调试实训报告

实训报告MF47型万用表的组装与调试一．实训目的MF47型万用表是一种磁电式仪表。

指针式万用表原理简单，操作也很方便。

利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。

各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。

可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。

调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。

安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。

焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板及基本的焊接技术。

学会万用表的组装和调试。

个二．MF47万用表结构指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。

表头采用高灵敏度的磁电式机构，是测量的显示装置;万用表的表头实际上是一个灵敏电流计。

表头上的表盘印有多种符号，刻度线和数值。

符号A一V 一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。

符号“-”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。

刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。

另外表盘上还有一些表示表头参数的符号：如DC 20K Ω/V、AC 9KΩ/V等。

表头上还设有机械零位调整旋钮(螺钉)，用以校正指针在左端指零位。

转换开关用来选择被测电量的种类和量程(或倍率)：万用表的选择开关是一个多档位的旋转开关。

用来选择测量项目和量程(或倍率)。

一般的万用表测量项目包括：“mA”：直流电流、“V”：直流电压、“V ～”：交流电压、“Ω”：电阻。

MF47A型指针式万用表的组装与调试教案

弹簧和钢珠要小心滚掉
元件1
电阻共28只分流器 1只
电位器 1只
元件 2
二极管 4只
保险丝夹 2只
电解电容 1只
保险丝管 1只
＋－
连接线
零配件 1
5根
表棒
1付
MF47线路板
1块
零配件2
档位开关大旋钮
Ω
面板
表头
零配件 3
电位器小旋钮 1个
含电池盖板
晶体管插座 1个
表箱一个
零配件4
电池正、负极片
大约1- 2 mm
镊子
元件脚的弯制成形2
根据印刷电路孔距而定
别太短
引脚的弯曲
用手捏住起子与引脚的交点，将引脚沿起子弯成圆形，脚的跨距与孔
＋
－
1只
3只
档位板铭牌
1块
零配件5
晶体管插片
6片
输入插管 4只
标准件
螺钉M3×8 自攻4只
螺钉 M4×12 1只
弹簧
2只
钢珠Φ4
2只
第二步：二极管、电容、电阻的认识
注意
元件的大小与极性一定不能弄错
测量二极管的极性
Ω
×1K
Ω
×1K
二极管极性判断2
相当于电池正极
-
-
R0
+
+
SA
R1
RP
万用表的种类2
虚拟式
被测物体
电量与非电量
数模/模数转换
指针式万用表的组成
• 万用表由机械部分、显示部分、与电器部分三大部分组成，机械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部分是表头，电器部分由测量线路板，电位器，电阻，二极管，电容等部分组成
