扣型总结

扣型总结这周主要对从参加工作开始到现在接触过的工具和设备的扣型，进行了整理学习。

1、常见的钻杆扣型（V型螺纹）IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。

1.1、常用IF外加厚和REG内加厚，区别如下：●IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些，且锥度大些。

●IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。

1.2、贯眼FH不常见，也不常用。

1.3、各扣型的特点：内平式：主要用于外加厚钻杆。

其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。

贯眼式：主要用于内加厚钻杆。

其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。

正规式：主要用于内加厚钻杆及钻头、打捞工具。

其特点是接头内径<加厚处内径<管体内径，钻井液流动阻力大，但外径最小，强度较大。

三种类型接头均采用V型螺纹，但扣型、扣距、锥度及尺寸等都有很大的差别。

1.4、钻杆扣的表示方法●扣型一般由三个数字表示，第一个数表示尺寸(一般有2～7):2—2-7/8″；3—3-1/2″；4—4-1/2″；5—5-1/2″； 6—6-5/8″；7—7-5/8″；（2a—2-3/8）″。

●第二个数表示扣型（有1、2、3），1—IF； 2—FH； 3—REG。

（1平2贯3正规）●第三个数表示公母（用0和1表示） 0—母扣； 1—公扣。

1.5、其他常见的钻杆扣型有 BTC、MT、AMT等。

1.6、钻杆接头的正规扣和内平扣使用上的区别：内平扣的流动阻力比较小，但是接头的直径会比较大，容易磨损；正规扣的流动阻力最大，但是直径和本体是一样的，不容易磨损；如果钻杆使用正规扣的话，在地面就需要很高的泵压才能获得理想的水力参数，为了减少钻杆上的压力损耗，所以钻杆一般是内平扣。

一般钻铤、刮管器、水力割刀的常见扣型为REG。

常用钻铤重量及扣型

一、钻铤重量与扣型1、重量9寸 2.6吨8寸2t7寸 1.56寸 1.12、扣型9"钻铤扣型为730×731，8"钻铤扣型为630×631，7"钻铤扣型为410×411。

6 1/4"钻铤为4A10×4A11。

4 1/8"钻铤为210×211。

二、钻杆重量与扣型1、重量5寸0.85t/柱5寸半0.98-1.1 t/柱2、扣型5"钻杆扣型一致为410×411。

2 7/8"钻杆扣型一致为210×211。

三、钻杆、钻铤尺寸参数及工作参数一级钻杆参数表（SY/T5824-93）钻铤尺寸参数及工作参数（单位：mm）四、钻具上扣扭矩公称尺寸 5 1/2" 5" 3 1/2" 2 7/8" 2 7/8" 2 7/8" 2 3/8" 2 3/8" 紧扣扭矩59200 43100 20300 11500 8900 8900 4750 4750五、国内常规扣型参数综合技术参数表1 API钻杆接头的力学性能（所有规格）最小屈服强度最小拉伸强度psi N/mm2 psi N/mm 最小伸长率百分比母接头最小布氏硬度120.000 827.4 140.000 965.3 13285表2 旋转台肩式连接产品尺寸123456789101112连接号或规格螺纹牙型每英寸牙数锥度在直径上测量点螺纹中径外螺纹大端大径外螺纹圆柱根部直径1/64外螺纹小端大径外螺纹锥部长度内螺纹最小长度内螺纹锥部长度内螺纹扩锥孔大端直径数字（NC）型NC23 V-0.038R 4 2 2.35500 2.563 2.437 2.063 3 3-1/8 3-5/8 2-5/8 NC26 V-0.038R 4 2 2.66800 2.876 2.750 2.376 3 3-1/8 3-5/8 2-15/16 NC31 V-0.038R 4 2 3.18300 3.391 3.266 2.808 3-1/2 3-5/8 4-1/8 3-29/64 NC35 V-0.038R 4 2 3.35100 3.739 3.625 3.114 3-3/4 3-7/8 4-3/8 3-13/16 NC38 V-0.038R 4 2 3.80800 4.016 3.891 3.349 4 4-1/8 4-5/8 4-5/64 NC40 V-0.038R 4 2 4.07200 4.280 4.156 3.530 4-1/2 4-5/8 5-1/8 4-11/32 NC44 V-0.038R 4 2 4.41700 4.625 4.499 3.875 4-1/2 4-5/8 5-1/8 4-11/16 NC46 V-0.038R 4 2 4.62600 4.834 4.709 4.084 4-1/2 4-5/8 5-1/8 4-29/32 NC50 V-0.038R 4 2 5.04170 5.250 5.135 4.500 4-1/2 4-5/8 5-5/8 5-5/16 NC56 V-0.038R 4 2 5.61600 5.876 5.703 4.626 5 5-1/8 5-5/8 5-15/16 NC61 V-0.038R 4 2 6.17800 6.438 6.266 5.063 5-1/2 5-5/8 6-1/8 6-1/2 NC70 V-0.038R 4 2 7.05300 7.313 7.141 5.813 6 6-1/8 6-5/8 7-3/8 NC77 V-0.038R 4 2 7.74100 8.000 7.828 6.376 6-1/2 6-5/8 7-1/8 8-1/16正规（REG）型2-3/8REG V-0.040 5 3 2.36537 2.625 2.515 1.875 3 3-1/8 3-5/8 2-11/16 2-7/8REG V-0.040 5 3 2.74037 3.000 2.890 2.125 3-1/2 3-5/8 4-1/8 3-1/16 3-1/2REG V-0.040 5 3 2.23987 3.500 3.390 2.562 3-3/4 3-7/8 4-3/8 3-9/164-1/2REG V-0.040 5 3 4.36487 4.625 4.515 3.562 4-1/4 4-3/8 4-7/8 4-11/16 5-1/2REG V-0.050 4 3 5.23402 5.520 5.410 4.333 4-3/4 4-7/8 5-3/8 5-37/64 6-5/8REG V-0.050 4 2 5.75780 5.992 5.882 5.159 5 5-1/8 5-5/8 6-1/16 7-5/8REG V-0.050 4 3 6.71453 7.000 6.890 5.688 5-1/4 5-3/8 5-7/8 7-3/32 8-5/8REG V-0.050 4 3 7.66658 7.952 7.840 6.608 5-3/8 5-1/2 6 8-3/64贯眼（FH）型5-1/2FH V-0.050 4 2 5.59100 5.825 --- 4.992 5 5-1/8 5-5/8 5-29/32 6-4/5FH V-0.050 4 2 6.51960 6.753 --- 5.920 5 5-1/8 5-5/8 6-27/32注: 1.见图1,2. 除另外规定,所有尺寸为英寸。

钻杆扣常用标准参数

钻杆扣常用标准参数钻杆扣是钻井设备中的重要组成部分，用于连接和固定钻杆，以确保钻井工作的顺利进行。

钻杆扣的常用标准参数包括以下几个方面。

一、扣型钻杆扣的扣型主要有三种：圆扣、方扣和偏梯形扣。

圆扣是最常用的扣型，其优点是连接紧密，不易漏油，适用于各种钻杆和接头。

方扣适用于高压钻井，因为它可以提供更好的密封性能。

偏梯形扣则适用于深井钻探，因为它具有较好的抗拉性能。

二、扣径钻杆扣的扣径是指扣型的内径，其大小与钻杆的直径有关。

根据不同的钻井设备和工况条件，常用的扣径有23/8英寸、27/8英寸和31/2英寸等。

三、连接长度连接长度是指钻杆接头与钻杆本体之间的长度。

根据不同的钻井设备和工况条件，常用的连接长度有31/2英寸、45/8英寸和60/8英寸等。

四、材质钻杆扣的材质通常为优质合金钢或不锈钢，这些材料具有较高的强度和耐腐蚀性，能够满足钻井工作的要求。

五、表面处理钻杆扣的表面通常进行镀层处理，以提高其耐腐蚀性和耐磨性。

常用的表面处理方法有镀锌、镀铬和喷涂耐磨材料等。

六、承载能力承载能力是钻杆扣的重要参数之一，它决定了钻杆能够承受的最大拉力和压力。

根据不同的钻井设备和工况条件，钻杆扣的承载能力有所不同，但通常都会超过100吨。

七、拧紧方式钻杆扣的拧紧方式通常有手动和液压两种方式。

手动拧紧方式适用于常规钻井作业，而液压拧紧方式则适用于深井钻探。

八、密封性能钻杆扣的密封性能对于保证钻井设备的正常运行至关重要。

为了提高密封性能，通常会在钻杆接头和本体之间加装密封圈或O型圈等密封元件。

这些元件能够有效地防止油液泄漏和灰尘进入。

九、耐磨性能钻杆扣在长期使用过程中容易磨损，这会影响其连接性能和使用寿命。

为了提高耐磨性能，通常会在钻杆接头和本体之间喷涂耐磨材料或加装耐磨套等耐磨元件。

这些元件能够有效地延长钻杆扣的使用寿命。

十、维护保养为了保持钻杆扣的良好性能和使用寿命，需要进行定期维护保养。

具体包括：定期检查钻杆扣的磨损情况，及时更换磨损严重的元件；定期清洗钻杆扣表面的油污和灰尘；加注润滑脂以减少摩擦和磨损等。

常用扣型总结

常用扣型总结一．常见油管扣型（tubing joint ）EU （external upset）外加厚NU （Uon-upset ）无外加厚IU （internal upset ）内加厚 New VAWIEU （inter-external upset ）内外加厚表1-1 常用油管扣型区别常用油管扣型区别扣型有无加厚特征 EU 有外加厚 8扣/英寸 NU 无外加厚10扣/英寸New VAW无内外加厚扣截面为矩形，螺距间隔相等，锥度不大常见油管扣型EUE （external upset end ）非加厚端 EUP （external upset pin ）外加厚公扣EUB （external upset box ）外加厚母扣二．常见钻杆接头扣型（tool joint connection ）常见钻杆接头扣型注：在现场大于4-1/2”一般是REG,而小于4-1/2”一般IF 运用较多公扣表示法：1.external thread 2.male 3.male thread 母扣表示法：1.female thread 2.internal thread 3.box 4.box thread表2-2 常用扣型的区别三种常用扣型的区别扣型扣/寸与钻杆内径关系适用对象 RE2-3/8”~4-1/2”:接头内径＜钻杆加厚处内径＜内加厚REG （regular ）正规扣 IF （internal flush ）内平扣 FH （full hole ）贯眼扣NC （number connection ）数字接头G55-1/2”~8-5/8”:4钻杆管体本身钻杆IF4扣/in接头内径=钻杆加厚处内径=钻杆管体本身外加厚或内外加厚FH接头内径=钻杆加厚处内径＜钻杆管体本身内外加厚图2-1 三种扣型简图表2-1 钻杆接头尺寸表钻杆接头尺寸表扣型表示方法公扣小母扣端部端外径（mm）台肩内径（mm)正规API习惯2-3/8"REG2A31*2A345.165.12-7/8"REG231*23054.278.6三．盲管筛管常用扣型盲管筛管常用扣型LTC（Long thread connector）长螺纹连接STC（Short thread connector）短螺纹连接BTC（Buttress thread connector）偏梯形螺纹连接。

常见油管钻杆扣型培训资料

常见油管钻杆扣型1、常见油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewVam。

这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。

New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。

下面将用示意图详细介绍三种扣型。

1)EU(External upset)外加厚EU扣是一种外加厚油管扣型。

在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。

其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。

除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。

母扣有1. female thread 2. internal thread 3. box 4. box thread。

2)NU(Non-upset)没有外加厚NU表示是没有外加厚的油管接头。

除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。

其中NUE表示非加厚端或者说端部非加厚。

同样E表示End。

[以上说法来源《石油大典》。

]3)New VAM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。

在车间的生产滑套套筒端部见到。

2.钻杆常用扣型总结钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。

根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF 扣较多。

1)REG(API Regular Thread)API标准里的正规扣型正规型钻杆接头采用的螺纹。

钻杆接头扣型介绍

钻杆接头扣型介绍石油专用管螺纹管材的类型及规格之一---------钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生产和检验依据的标准主要是API SPEC 7。

API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号螺纹型式螺纹牙型规格与种类1 数字型（NC）NC23-NC77共计13种2 内平型（IF）23/8in-51/2in共计6种3 贯眼型（FH）31/2in-65/8in共计5种4 正规型（REG）23/8in-85/8in共计8种1. 内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

所有规格螺纹均采用平顶平底三角形牙型，这种牙型为平牙底，牙顶较宽度为英寸（）。

除51/2IF外，其它规格螺纹的因结构尺寸与相应的数字型螺纹完全相同，故具有互换性。

该型螺纹因其牙型结构易导致应力集中，API已将其淘汰，其中包括41/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹。

2. 贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。

该型螺纹的规格虽然为数不多，但却使用了、（牙底为圆弧，牙顶宽度为英寸，）和（牙底为圆弧，牙顶宽度为英寸，）三种牙型，曾经被广泛用于水龙头、方钻杆、钻杆、钻铤和钻头。

现在除51/2FH和65/8FH两种使用牙型、1:6锥度的大规格螺纹外，其余均在API淘汰螺纹之列。

其中唯一使用牙型的4FH与内平型螺纹一样被数字型螺纹NC40所取代。

钻杆及钻铤接头扣型认识

钻杆及钻铤接头扣型认识钻杆接头⼀.接头分类及尺⼨API钻杆加厚端(钻杆管体与钻杆接头的连接处)加厚形式的不同从⽽粗⽛螺纹端产⽣了内平,贯眼,正规三种类型的接头( 后⼜出现了数字型)● API钻杆加厚端如下⽰:钢级内加厚(IU) 外加厚(EU) 内外加厚(IEU)━━━━┓┏━┓┏━┓D,E ──┐..┃━━━━┛..┃━━━━┛..┃└─┨──────┨───┐....┃┌─┨──────┨└──┨──┘..┃━━━━┓..┃┌──┨━━━━┛┗━┛───┘....┃━━┓..┃┗━┛━━━━┓┏━┓┏━━┓┐..┃━━━━┛..┃━━━┛....┃└─┨───┐....┃───┐....┃X, G, S ┌─┨└──┨└──┨──┘..┃┌──┨┌──┨━━━━┛───┘....┃───┘....┃━━┓..┃━━━┓....┃┗━┛┗━━┛●ＡＰＩ:1.内平接头(IF)主要⽤于EU,IEU钻杆,钻杆加厚处内径=接头内径=管体内径强度低扣型公扣⼩端公扣⼤端母扣母扣内径211(NC26 2 3/8") 60 73 210 75211(NC31 2 7/8") 71 86 210 88311(NC38 3 1/2") 85 102 310 104* 411(NC50 4 1/2") 114 133 410 135511(5 1/2") 141 163 510 164611(6 5/8") 168 610 1912.贯眼接头(FH)主要⽤于IU,IEU钻杆,钻杆加厚处内径=接头内径<管体内径扣型公扣⼩端公扣⼤端母扣母扣内径221(2 7/8") 70 220 95321(3 1/2") 78 102 320 103* 421(4A1 4 1/2" 96 122 420 124* 521(5 1/2") 127 148 520 150621(6 5/8") 150 172 620 1743.正规接头(REG)主要⽤于IU钻杆,接头内径<加厚部分内径<管体内径扣型公扣⼩端公扣⼤端母扣母扣内径231(2 3/8") 48 67 230 68231(2 7/8") 53 76 230 78331(3 1/2") 65 89 330 91*431(4 1/2") 91 118 430 119531(5 1/2") 110 140 530 142*631(6 5/8") 131 152 630 154*731(7 5/8") 145 178 730 180831(8 5/8") 168 202 830 204注:钻井液阻⼒ ,强度 3>2>1 : 接头外径 3<2<1●ＮＣ: 4.数字型接头新型⽷列,逐渐取代API标准中全部IF和除5 1/2"FH的全部FH 接头,有⼏种与旧API接头可互换,主要有NC50-2 3/8"IFNC38-3 1/2"IF ,NC40-4"FH ,NC46-4"IF, NC50-4 1/2"IF.不同⽛型型号有不同粗扣螺纹型号,其关系如下⽛型 (螺纹代号) 接头⽛数(个/25.4mm锥度V-0.038 NC23-NC50 NC56-NC77 4 1:6 V-0.04 2 3/8",2 7/8",3 1/2" 4 1/2"REG;3 1/2",4 1/2"FH.5 1:4V-0.038 V-0.04NC23-NC50NC56-NC772 3/8",2 7/8",3 1/2"4 1/2"REG;3 1/2",4 1/2"FH.451:61:4V-0.05 51/2",7 5/8",8 5/8"REG65/8"REG,51/2",65/8"FH 441:41:6V-0.065 23/8",27/8",3 1/2",4",41/2"SH,WO;27/8",31/2"5"EH;23/8",27/8",31/2"4",41/2",51/2",65/8"IF4",41/2",51/2",65/8"IF4"FH.H-90SLH-90 43.531:61: 61:9.6V-0.076 PAC OH 4 1:8数字接头螺纹尺⼨(mm)┏━━━━┯━━━━┯━━━━━┯━━━━━┯━━━━━━┓┃螺纹代号│⽛型代号│公扣根部D │公扣⼩端d │母扣外端内径┃┠────┼────┼─────┼─────┼──────┨┃ NC23 │V-0.038R│ 65 │ 52 │ 67 ┃┃ NC26 ││ 73 │ 60 │ 75 ┃┃ NC31 ││ 86 │71 │ 88 ┃┃ NC35 ││ 95 │ 79 │ 97 ┃┃ NC38 ││ 102 │ 85 │ 104 ┃┃ NC40 ││ 109 │ 90 │ 110 ┃┃ NC44 ││ 118 │ 99 │ 119┃┃NC46 ││ 123 │ 104 │ 125 ┃┃ NC50 ││ 133 │ 114 │ 135 ┃┃ NC56 ││ 149 │ 118 │ 151 ┃┃ NC61 ││ 164 │ 129 │ 165 ┃┃NC70 ││ 186 │ 148 │ 187 ┃┃ NC77 ││ 203 │ 162 │ 205 ┃┠────┼────┼─────┼─────┼──────┨┃23/8"REG│ V-0.04 │67 │ 48 │ 68 ┃┃27/8"REG││ 76 │ 53 │ 78 ┃┃31/2"REG││ 89 │ 65 │ 91 ┃┃41/2"REG││ 118 │ 91 │ 119 ┃┃51/2"REG│ V-0.05 │ 140 │ 110 │ 142 ┃┃65/8"REG││ 152 │ 131 │ 154 ┃┃75/8"REG││ 178 │ 145 │ 180 ┃┃85/8"REG││ 202 │ 168 │ 204┃┠────┼────┼─────┼─────┼──────┨┃3 1/2"FH│ V-0.04 │ 102 │ 78 │ 103 ┃┃4"FH│V-0.065 │ 109 │ 90 │ 110 ┃┃41/2"FH│ V-0.04 │ 121 │ 96 │ 124 ┃┃5 1/2"FH│ V-0.05 │ 148 │ 127 │ 150 ┃┃6 5/8"FH│ V-0.05 │ 172 │ 150 │ 174┃┠────┼────┼─────┼─────┼──────┨┃2 3/8"IF│V-0.065 │ 73 │ 60 │ 75 ┃┃2 7/8"IF││ 86 │ 71 │ 88 ┃┃3 1/2"IF││ 102│ 85 │ 104 ┃┃4"IF││ 123 │ 104 │ 104 ┃┃4 1/2"IF││ 133 │ 114 │ 135 ┃┃5 1/2"IF││ 163 │ 141 │ 164┃┗━━━━┷━━━━┷━━━━━┷━━━━━┷━━━━━━┛⼆.常⽤钻具扣型及内┏━━━━━━━━┯━━━━┯━━━━━┓┃外径尺⼨(in/mm) │内径(mm)│扣型┃┠────────┼────┼─────┨┃ 9"(229) │ 76 │ 731X730┃┃8"(203) │ 76 │ 631X630┃┃ 7"(178) │ 76 │ 411X410┃┃ 6 1/2"(164) │ 57.15│ 411X410┃┃ 6 1/4"(159) │ 71.44│ 4A1X4A0┃┃││(421X420) ┃┃ 5 3/4"(146) │ 57.15│ 421X420┃┃5"(127) │ 108.6│ 411X410┃┃ 3 1/2"(89) │ 38.1 │ 311X310┃┃ 2 7/8"(73) ││ 211X210┃┃ 2 3/8"(60) ││ 211X210┃┗━━━━━━━━┷━━━━┷━━━━━┛常⽤打捞⼯具扣型6 1/2"随钻411X410 200打捞杯4A0(上)X4A1(下)Φ200⽛轮打捞器410(4 1/2"IFΦ200强磁打捞器410(4 1/2"IFΦ200⾼效打捞杯磨鞋410(4 1/2"IF)三.钻头扣型┏━━━━━━┯━━━━━━┯━━━━━━━┯━━━━━━┓┃钻头直径│接头丝扣尺⼨│钻头直径│接头丝扣尺⼨┃┃ mm in │ in │ mm in │ in ┃┠──────┼──────┼───────┼──────┨┃95.2 3 3/4"│ 2 3/8"REG│215.9 8 1/2" │ 4 1/2"REG ┃┃98.4 3 7/8"│ (231)│222.28 3/4" │┃┃│├───────┼──────┨┃104.8 4 1/8"││241.3 9 1/2" │ 6 5/8"REG ┃┃107.9 4 1/4"││244.59 5/8" │(631)┃┠──────┼──────┤│┃┃111.1 4 3/8"│ 2 7/8"REG│250.89 7/8" │┃┃117.5 4 5/8"│ (231) │ 254.010.0" │┃┃120.6 43/4"││269.910 5/8"│┃┠──────┼──────┤│┃┃130.2 5 1/8"│ 3 1/2"REG│ 279.4 11" │┃┃142.9 5 5/8"│ (331) │295.3115/8"│┃┃149.2 5 7/8"││311.1 12 1/4"│┃┃ 152.4 6 " ││346.013 5/8"│┃┃155.6 6 1/8"││342.9131/2"│┃┃│├───────┼──────┨┃158.7 6 1/4"││374.614 3/4"│ 7 5/8"REG┃┃165.1 6 1/2"││393.715 1/2"│ (731) ┃┃171.4 6 3/4"││445.5 17 1/2"│┃┃174.6 6 7/8"││ 508.0 20" │┃┠──────┼──────┤│┃┃190.5 7 1/2"│ 4 1/2"REG│ 609.6 24"│┃┃200.0 7 7/8"│ (431) │ 660.4 26" │┃┃212.7 8 3/8"│││┃┗━━━━━━┷━━━━━━┷━━━━━━━┷━━━━━━┛四.接头术语缩语REG 正规扣 FH 贯眼扣 IF 内平扣NC 数字型 OH 开眼型 SH ⼩眼型WO 轻便型(加⼤内平)MO 修正加⼤贯眼型DSL 双流型SL-H-90 ⼩井眼术语休斯90度螺纹H-90 休斯90度螺纹 EH,XH 加⼤贯眼型PAC V-0.076螺纹IU 内加厚 EU 外加厚 IEU 内外加厚常⽤钻具转换接头螺纹参数及扣型对照表序号代号螺纹规范公螺纹母螺纹⽛/⼨锥度⼤径DS ⼩径DF 螺纹长L 镗孔QF 螺纹长L 1NC234 1：6 65.10 52.4 76.2 66.7 92.1 2 2A10 NC26（23/8＂IF ） 4 1：6 73.05 60.35 76.2 74.6 92.1 3 210 NC31（27/8＂IF ） 4 1：6 86.13 71.32 88.9 87.7 104.8 4NC354 1：6 94.97 79.09 95.2 96.8 111.15 310 NC38（31/2＂IF ） 4 1：6 102.01 85.07 101.6 103.6 117.5 6 4A20 NC40（4＂FH ） 4 1：6 108.71 89.66 114.3 110.3 130.2 7 NC44 4 1：6 117.48 98.43 114.3 119.1 130.2 8 4A10NC46（4＂IF ）4 1：6 122.78 103.73 114.3 124.6 130.2 9 410 NC50（4 1/2＂IF ） 4 1：6 133.35 114.3 114.3 134.9 130.2 10 NC56 4 1：4 149.25 117.5 127 150.8 142.9 11 NC61 4 1：4 163.53 126.6 139.7 165.1 155.6 12 NC70 4 1：4 185.75 147.65 152.4 187.3 168.3 13 NC77 4 1：4 203.20 161.85 165.1 204.8 181 14 2A30 2 3/8＂REG 5 1:4 66.68 47.63 76.2 69.3 92.1 15 230 2 7/8＂RED 5 1:4 76.20 53.98 88.9 77.8 104.8 16 330 3 1/2＂RED 5 1:4 88.90 65.08 95.2 90.5 111.1 17 430 4 1/2＂RED 5 1:4 117.48 90.48 107.9 119.1 123.8 18 530 5 1/2＂RED 4 1:4 140.21 110.06 120.6 141.7 136.5 19 630 6 5/8＂RED 4 1:6 152.20 131.04 127 154 142.9 20 730 7 5/8＂RED 4 1:4 177.80 144.48 133.3 180.2 149.2 21 830 8 5/8＂RED 4 1:4 201.98 167.84 136.5 204.4 152.4 22 320 3 1/2＂FH 5 1:4 101.45 77.62 95.2 102.8 111.1 23 420 4 1/2＂FH 5 1:4 121.72 96.32 101.6 123.8 117.5 24 520 5 1/2＂FH 4 1:6 147.96 126.79 127 150 142.9 25 620 6 5/8＂FH 4 1:6 171.53 150.36 127 173.8 142.9 265 1/2＂IF41:6162.48141.32127163.9印记槽应该有写，5‘钻杆扣411*410，6-1/4和6-1/2扣为4A1*4A0,7’扣411；8‘扣631，量量尺⼨记下来中国钻井⽹论坛* c"类型扣型母孔类型扣型母扣直径中国钻井⽹论坛6 \ R* t' b: q#17 1/2"钻头 731 180 5"钻杆410×411china-drilling.n et3 Z/ s' }& N( K2 _0 c" z' Z12 1/4"钻头 631 154 3 1/2"钻杆310×311103中国钻井⽹论坛+ [% J* t Z- b9 5/8"钻头 631 154 2 7/8"钻杆210×21186- ?" ^; z; \+ r) s# }8 1/2"钻头 431 119 特种接头410×531 142钻井⽯油装备机械设备钻井机海洋钻井钻井液完井固井" \$ F2 D) c9 ?8 p4 b6 "钻头 331 91 410×521 150: ⽯油钻井⼈技术与情感交流$ W3 @) f3 f# ?3 Y4 U9 s( o4 1/2"钻头 231 78 4A10×431钻井⽯油装备机械设备钻井机海洋钻井钻井液完井固井 n! a+ W6 Z, |# q# n' u 8" 钻铤630×631410×4317" 钻铤410×411 135 630×4316 1/4" 钻铤4A10×4A11 124 630×6314 3/4" 钻铤310×311中国钻井⽹论坛) P2 I& P: @0 O5 `! i* N1 m" R! z1 o) h定向接头公扣/⼩端公扣/⼤端长度/m165.1(61/4") 4A10×4A11 124.61 103.73 122.78 china-drilling.n et2 S; a* U) k; u$ j( e X/ O6 W 177.8(7") 410×411 134.91 114.30 133.35 203.2(8") 630×631 153.99 131.03 152.19 中国⽯油钻井⾏业第⼀门户6 l' g# {& P& d 回压凡尔165.1(6 1/4") 4A10×431 124.61 90.47 117.47 165.1(6 1/4") 410×411 134.91 114.30 133.35 中国⽯油钻井⾏业第⼀门户 o) t! m- v2 T2 {5 G* l; G 165.1(6 1/4") 410×431 134.91 90.47 117.47 165.1(61/4") 4A10×4A11 124.61 103.73 122.78 china-drilling.ne t! C, }' n! i, X' i# t 177.8(7") 4A10×531 124.61 110.06 140.21 ! T) F5 q0 \+ x& h, ~0 177.8(7") 410×531 134.91 110.06 140.21 203.2(8") 630×531 153.99 110.06 140.21 203.2(8") 630×631 153.99 131.03 152.19。

常见油管、钻杆扣型

1、常见油管扣型(Tubing Joint)油管常用扣型分为三种分别是EU、NU和NewVam。

New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。

下面将用示意图详细介绍三种扣型。

1)EU(External upset)外加厚EU扣是一种外加厚油管扣型。

在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano 标识。

其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。

除了用pin和box表示公扣母扣外，其他表示公扣有1. external thread 2. male 3. male thread。

母扣有1. female thread 2. internal thread 3. box 4. box thread。

图1-1 EU扣型2)NU(Non-upset)没有外加厚NU表示是没有外加厚的油管接头。

除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。

其中NUE表示非加厚端或者说端部非加厚。

同样E表示End。

[以上说法来源《石油大典》。

图1-2 NU扣型3)New V AM这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。

在车间的生产滑套套筒端部见到。

图1-3 New VAM扣型2.钻杆常用扣型总结钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。

根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。

现场扣型

与钻头钻杆钻杆油管配套使用的钻杆扣型都有哪些?钻杆扣型对油田现场办公有很好的指导作用。

对石油地质录井作用不可低估。

那么对于钻头钻杆来说常有的可以配套使用的口型都有哪些呢？一、常见的油管扣型常见的油管扣有 EU 和 NU，少见的有 NEW VAM。

1、其中 EU 和 NU 区别：EU 为外加厚，8 扣/in；NU 没有外加厚，10 扣/in，均为三角扣型。

2、NEW VAM 是一种梯形扣(扣截面呈矩形)，也是不带外加厚,生产滑套套筒端部有用，用于气井，气密性较好。

3 、用 P 表示公扣，用 B 表示母扣。

EUP 为外加厚公扣，EUB 为外加厚母扣。

4-1/2”以上没有 EU 和 NU，为 LTC 和 STC，其中 LTC 扣的有效距离长，而 STC 扣的有效距离短，均为圆扣。

二、冲管扣型常见的冲管扣型有 HYD CS、 HYD 511、TSWP。

1、HYD CS 为 1.9″且为外加厚(壁薄), HYD 511 为2-7/8″, TSWP 为4″。

2、HYD CS 和 TSWP 都是偏梯形阶梯扣，从外形上难区分，只有从外径尺寸区分。

3 、铣鞋等工具也有 TSWP 扣。

三、钻杆常用的扣型1、REG扣，是正规扣型，连接的钻杆接头内径小于加厚部分内径，也小于钻杆管体的内径。

2、IF扣，是内平扣型，连接钻杆接头的内径和加厚端的内径和钻杆管体的内径相等或相近。

3、FH扣，是贯眼扣型，贯眼扣顾名思义，就是一般大的意思，就是指钻杆接头内径和加厚部分内径一般大，而不是与钻杆管体的内径，二者一般比钻杆管体的内径小。

四、盲管筛管常用的连接扣型1、LTC.扣型，长螺纹连接LTC螺纹和STC螺纹形状一样，可以连接，但是不允许连接，因为他们所承受的最大扭矩不一样。

2、STC扣型，短螺纹连接，STC和LTC，两种螺纹都属于API的标准螺纹，区别只有造口长度的不同，较长的是LTC 扣，较短的是STC扣，外径超过3〞造口长度一般LTC扣，小于3〞为STC扣。

钻杆接头的扣型正规、内平、贯眼有什么特殊意义？区别在哪里

钻杆接头的扣型正规、内平、贯眼有什么特殊意义？区别在哪
里
第一篇：钻杆接头的扣型正规、内平、贯眼有什么特殊意义？区别在哪里
1.钻杆接头的扣型正规、内平、贯眼有什么特殊意义？区别在哪里
答：5寸钻杆的接头扣型都是内平扣，一般钻铤用的扣型都是正规扣
内平扣的流动阻力比较小，但是接头的直径会比较大，容易磨损正规扣的流动阻力最大，但是直径和本体是一样的，不容易磨损如果钻杆使用正规扣的话，在地面就需要很高的泵压才能获得理想的水力参数，为了减少钻杆上的压力损耗，所以钻杆一般是内平扣贯眼扣介于这两种类型之间，不经常用的2.钻杆试油和套管试油的操作流程？两者有何区别？试油时的井底压力如何得到
答：测试方式上分电缆式、卡封式（钻杆用裸眼封隔器卡封、套管用卡瓦式）。

电缆式适用在高压井，通过用不同油嘴放喷，进行系统试井。

卡瓦式是通过工具开关井，获得储层液体流动的压力资料、液性。

井底压力的获得是通过关井回复获得，若渗透性较高，可以直接得到；对于低渗透储层，压力回复很差的，可以通过软件模拟，进行外推获。

钻具连接扣

1钻具连接扣1.1钻具扣型1.1.1内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

这种接头制作的钻杆具有加厚处的内径和接头内径及管体内径基本一致，故钻井液流动阻力小，有利于水功率的利用。

但接头外径大容易磨损，强度较低。

其中包括4-1/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹。

该型螺纹因其牙型结构易导致应力集中，API已将其淘汰。

1.1.2贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。

这种钻杆接头内径等于管体加厚处内径，但小于管体内径，钻井液流动阻力大于内平式接头，但外径较小。

1.1.3正规型螺纹该型钻杆接头螺纹曾用于连接内加厚钻杆，形成钻杆接头内径小于加厚内径，而钻杆加厚端内径又小于管体内径的通径。

API设计正规型螺纹的主要目的是将其应用于钻头连接，由于钻头位于钻柱末端，在这里螺纹牙底的应力集中现象的存在与否无关紧要，因而API把它们所有规格全数保留下来。

1.1.4三种扣型的比较1、常见的钻杆扣型（V型螺纹）IF=internal flush内平扣、FH=full hole贯眼扣、REG=regular正规扣。

1.1、常用IF外加厚和REG内加厚，区别如下：⏹IF扣为4扣/in，扣相对要粗些，且锥度小些，REG扣为5扣/in，相对扣要细些，且锥度大些。

⏹IF扣的尺寸范围为2-3/8″到4-1/2″，大于4-1/2″的通常是REG。

1.2、贯眼FH不常见，也不常用。

1.3、各扣型的特点：内平式：主要用于外加厚钻杆。

其特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。

贯眼式：主要用于内加厚钻杆。

其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。

正规式：主要用于内加厚钻杆及钻头、打捞工具。

钻杆接头扣型介绍

石油专用管螺纹管材的类型及规格之一---------钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生产和检验依据的标准主要是API SPEC 7。

API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号螺纹型式螺纹牙型规格与种类1 数字型（NC） V-0.038R NC23-NC77共计13种2 内平型（IF） V-0.065 23/8in-51/2in共计6种3 贯眼型（FH） V-0.065V-0.050V-0.040 31/2in-65/8in共计5种4 正规型（REG） V-0.050V-0.040 23/8in-85/8in共计8种1. 内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

所有规格螺纹均采用V-0.065平顶平底三角形牙型，这种牙型为平牙底，牙顶较宽度为0.065英寸（1.651mm）。

除51/2IF外，其它规格螺纹的因结构尺寸与相应的数字型螺纹完全相同，故具有互换性。

2. 贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。

该型螺纹的规格虽然为数不多，但却使用了V-0.065、V-0.050（牙底为圆弧，牙顶宽度为0.050英寸，1.27mm）和V-0.040（牙底为圆弧，牙顶宽度为0.040英寸，1.02mm）三种牙型，曾经被广泛用于水龙头、方钻杆、钻杆、钻铤和钻头。

钻杆扣型介绍

石油常用专用管螺纹和管材的类型及规格一、前言在石油工业发展过程中，API系列规范的石油管专用螺纹起着不可或缺的作用。

石油管专用螺纹主要分为两大类：用于井下工具及钻柱构件连接的石油钻具接头螺纹及用于油套管连接的油套管接头螺纹。

随着油井气钻采作业向更深、更高压力和更高温度等更苛刻工况条件的方向发展，而且石油钻采工艺技术不断的进步，常规石油管螺纹很难满足油田的开发需求。

本文就石油常用专用管螺纹和管材的主要类型、规格及发展现状作相应的介绍。

二、钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生产和检验依据的标准主要是APISPEC7。

（螺纹外观见图3）APISPEC7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号螺纹型式英文写法螺纹牙型规格与种类1数字型（NC）NumberstyleconnectiontheadsV-0.038RNC23-NC77共计13种2内平型（IF）Internal-flushstyleconnectionthreadsV-0.06523/8in-51/2in共计6种3贯眼型（FH）Full-holestyleconnectionthreadsV-0.065V-0.050V-0.04031/2in-65/8in共计5种4正规型（REG）RegularstyleconnectionthreadsV-0.050V-0.04023/8in-85/8in 共计8种1.内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

所有规格螺纹均采用V-0.065平顶平底三角形牙型，这种牙型为平牙底，牙顶较宽度为0.065英寸（1.651mm）。

常用扣型总结

母扣表示法:1。femalethread2。internalthread3。box4.boxthread
表2—2常用扣型的区别
三种常用扣型的区别
扣型
扣/寸
与钻杆内径关系
适用对象
REG
2-3/8”~4-1/2"：5
5—1/2”~8-5/8"：4
接头内径＜钻杆加厚处内径＜钻杆管体本身
内加厚钻杆
IF
4扣/in
特征
EU
有外加厚
8扣/英寸
NU
无外加厚
10扣/英寸
New VAW
无内外加厚
扣截面为矩形，螺距间隔相等,锥度不大
二．常见钻杆接头扣型（tool jointconnection）
常见钻杆接头扣型
注:在现场大于4-1/2”一般是REG，而小于4-1/2"一般IF运用较多
公扣表示法:1。externalthread2。male3。malethread
830＊831
131。04
154
贯眼
2—7/8”FH
221*220
70。08
94。5
3—1/”FH
321＊320
77。44
103。9
4"FH（NC40)
4A21*4A20
4—1/2”FH
421＊420
96.21
124。11
5—1/2"FH
521＊520
126。78
150.5
6—5/8FH
621＊620
150。37
174.1
内平
NC
API
习惯
NC26
2-3/8”IF
2A11＊2A10
60。35

常用扣型总结

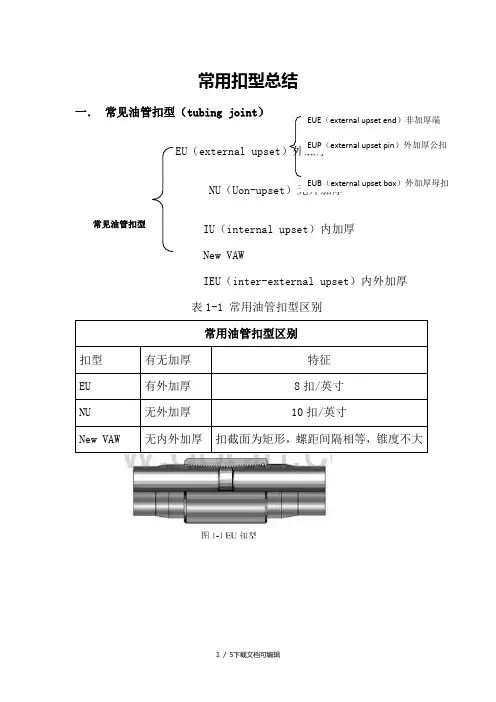

常用扣型总结一．常见油管扣型（tubing joint）
EU（external upset）外加厚
NU（Uon-upset）无外加厚
IU（internal upset）内加厚
New VAW
IEU（inter-external upset）内外加厚表1-1 常用油管扣型区别
二．常见钻杆接头扣型（tool joint connection ）
常见钻杆接头扣型
注：在现场大于4-1/2”一般是REG,而小于4-1/2”一般IF 运用较多公扣表示法：1.external thread 2.male 3.male thread
母扣表示法：1.female thread 2.internal thread 3.box 4.box thread
表2-2 常用扣型的区别
图2-1 三种扣型简图
REG （regular ）正规扣 IF （internal flush ）内平扣 FH （full hole ）贯眼扣
NC （number connection ）数字接头
表2-1 钻杆接头尺寸表
三．盲管筛管常用扣型
盲管筛管常用扣型
LTC （Long thread connector ）长螺纹连接
STC （Short thread connector ）短螺纹连接
BTC （Buttress thread connector ）偏梯形螺纹连接。
