高铝水泥性能有哪些 高铝水泥适用范围
混凝土中水泥的种类及应用
混凝土中水泥的种类及应用一、前言混凝土是建筑工程中常用的材料之一，而混凝土的主要成分是水泥、骨料、水和掺合料。
而水泥又是混凝土中最为关键的材料，不同种类的水泥在混凝土中的应用也有所不同。
因此，本文将详细介绍混凝土中水泥的种类及其应用，以供读者参考。
二、水泥的分类1. 普通硅酸盐水泥普通硅酸盐水泥是指用石灰石和黏土为主要原料，在高温下烧制而成的水泥。
根据其强度等级可以分为32.5级、42.5级和52.5级。
其中，32.5级适用于一些低强度要求的场合，如基础、地面、墙体等；42.5级适用于普通建筑中的梁柱、板、墙等；52.5级适用于高强度要求的场合，如桥梁、港口、码头等。
2. 矿渣水泥矿渣水泥是指用矿渣和石灰石为原料，在高温下烧制而成的水泥。
根据矿渣的不同可以分为矿渣硅酸盐水泥、矿渣沉淀水泥和矿渣复合水泥。
矿渣水泥具有强度高、耐久性好、抗冻性强等特点，适用于一些需要高强度和耐久性的场合，如高速公路、机场、码头等。
3. 石膏水泥石膏水泥是指用石膏和石灰石为原料，在高温下烧制而成的水泥。
根据强度等级可以分为26.5级和32.5级。
石膏水泥具有凝固速度快、抗渗性好、耐久性强等特点，适用于一些需要快速凝固和较好耐久性的场合，如电站、水利工程等。
4. 磷酸盐水泥磷酸盐水泥是指用磷灰石和白垩石为原料，在高温下烧制而成的水泥。
磷酸盐水泥具有耐酸性强、抗硫酸盐侵蚀能力强等特点，适用于一些需要抗酸碱腐蚀的场合，如化工厂、污水处理厂等。
5. 高铝水泥高铝水泥是指用高纯度矾土和白垩石为原料，在高温下烧制而成的水泥。
高铝水泥具有强度高、耐高温、耐磨损、耐酸碱腐蚀等特点，适用于一些需要高耐磨性和高抗腐蚀性的场合，如冶金、化工、建材等。
三、水泥的应用1. 普通硅酸盐水泥普通硅酸盐水泥是混凝土中最常用的水泥种类之一，它适用于大部分混凝土工程中。
在普通建筑中，32.5级适用于墙体、地面、基础等；42.5级适用于梁柱、板、墙等；52.5级适用于桥梁、港口、码头等高强度要求的场合。
高铝水泥性能及作用(精)
高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥,前者的主要矿物组成是铝酸钙,后者的主要矿物组成是硅酸钙,由于矿物组成的不同,水泥的特性也不相同。
早在十九世纪后半页,法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生,一度成为土木工程上的重大问题,法国国民振兴会曾以悬赏金鼓励为此做贡献者。
研究者们发现,合成的铝酸钙具有水硬性,并对海水和地下水具有抗侵蚀能力。
1908年,法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利,解决了海水和地下水工程的抗侵蚀问题。
在实际使用中还发现了高铝水泥有极好的早强性,在第一次世界大战期间,高铝水泥被大量用来修筑阵地构筑物。
20世纪20年代以后,逐渐扩展到工业与民用建筑。
到30年代初,在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故,诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究,发现高铝水泥的水化产物因发生晶形转变而使强度降低。
此后,在结构工程中的应用都比较慎重。
而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。
20世纪八十年代以后,不定形耐火材料在耐火材料行业中的比例迅速增加,高铝水泥作为结合剂的用量也日益增加。
中国的高铝水泥,在建国初期为国防建设需要而开始立项研制,并开创性的采用回转窑烧结法生产高铝水泥,产品主要用作耐火浇注料的结合剂,以及配制自应力水泥、膨胀剂等。
也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。
近年来,随着化学建材的迅速兴起,高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视,并将成为化学建材的重要原材料之一。
其用量将大大超过耐火材料。
二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种:2.1 回转窑烧结法由于中国的矾土含铁量较低,因此具有较宽的烧结温度范围,比较适合用回转窑烧结法生产。
回转窑烧结法采用烟煤作燃料,具有生产成本低、生产效率高、质量容易稳定的特点,在中国被广泛采用。
高铝水泥配方

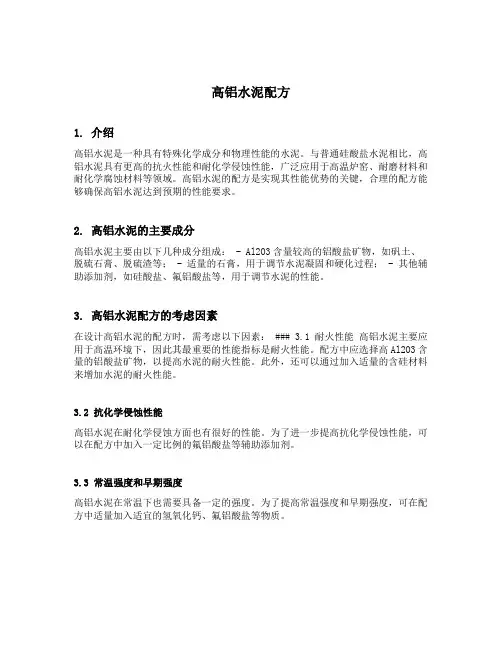

高铝水泥配方1. 介绍高铝水泥是一种具有特殊化学成分和物理性能的水泥。
与普通硅酸盐水泥相比，高铝水泥具有更高的抗火性能和耐化学侵蚀性能，广泛应用于高温炉窑、耐磨材料和耐化学腐蚀材料等领域。
高铝水泥的配方是实现其性能优势的关键，合理的配方能够确保高铝水泥达到预期的性能要求。
2. 高铝水泥的主要成分高铝水泥主要由以下几种成分组成： - Al2O3含量较高的铝酸盐矿物，如矾土、脱硫石膏、脱硫渣等； - 适量的石膏，用于调节水泥凝固和硬化过程； - 其他辅助添加剂，如硅酸盐、氟铝酸盐等，用于调节水泥的性能。
3. 高铝水泥配方的考虑因素在设计高铝水泥的配方时，需考虑以下因素： ### 3.1 耐火性能高铝水泥主要应用于高温环境下，因此其最重要的性能指标是耐火性能。
配方中应选择高Al2O3含量的铝酸盐矿物，以提高水泥的耐火性能。
此外，还可以通过加入适量的含硅材料来增加水泥的耐火性能。
3.2 抗化学侵蚀性能高铝水泥在耐化学侵蚀方面也有很好的性能。
为了进一步提高抗化学侵蚀性能，可以在配方中加入一定比例的氟铝酸盐等辅助添加剂。
3.3 常温强度和早期强度高铝水泥在常温下也需要具备一定的强度。
为了提高常温强度和早期强度，可在配方中适量加入适宜的氢氧化钙、氟铝酸盐等物质。
3.4 施工性能高铝水泥的施工性能也是考虑的重要因素。
为了保证水泥的可流动性和易脱模性，可以添加一定比例的减水剂和粉磨剂。
4. 高铝水泥的配方示例根据以上因素，以下是一种高铝水泥的配方示例： ### 4.1 基础配方 - 矾土：75% - 脱硫石膏：5% - 脱硫渣：10% - 硅酸盐：5% - 氟铝酸盐：5%4.2 辅助配方•氢氧化钙：适量•粉磨剂：适量•减水剂：适量5. 高铝水泥的应用领域高铝水泥由于其优异的性能，在以下领域得到广泛应用： - 电磁熔铸用耐火材料- 耐火水泥、耐磨材料的制备 - 高温炉窑的耐火砌筑 - 锅炉脱硫、脱硝装置等耐化学侵蚀设备6. 总结高铝水泥配方的设计是确保高铝水泥性能优越的关键。
2010年岩土工程师基础知识：高铝水泥（铝酸盐水泥）

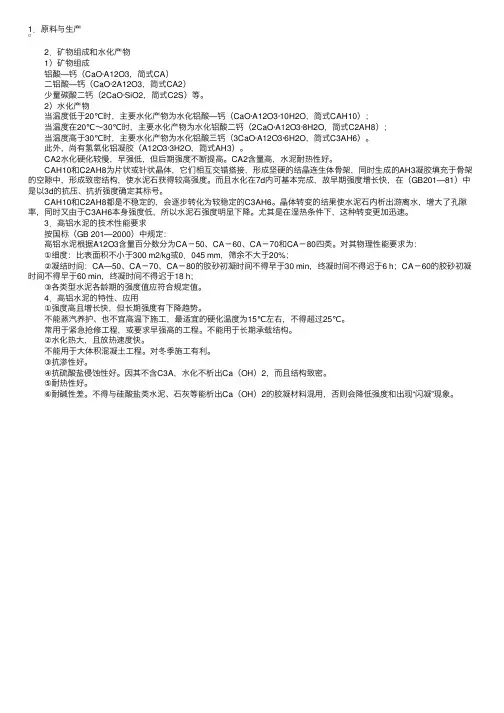

1．原料与⽣产 2．矿物组成和⽔化产物 1）矿物组成 铝酸―钙（CaO·A12O3，简式CA） ⼆铝酸―钙（CaO·2A12O3，简式CA2） 少量碳酸⼆钙（2CaO·SiO2，简式C2S）等。
2）⽔化产物 当温度低于20℃时，主要⽔化产物为⽔化铝酸―钙（CaO·A12O3·10H2O，简式CAH10）； 当温度在20℃～30℃时，主要⽔化产物为⽔化铝酸⼆钙（2CaO·A12O3·8H2O，简式C2AH8）； 当温度⾼于30℃时，主要⽔化产物为⽔化铝酸三钙（3CaO·A12O3·6H2O，简式C3AH6）。
此外，尚有氢氧化铝凝胶（A12O3·3H2O，简式AH3）。
CA2⽔化硬化较慢，早强低，但后期强度不断提⾼。
CA2含量⾼，⽔泥耐热性好。
CAH10和C2AH8为⽚状或针状晶体，它们相互交错搭接，形成坚硬的结晶连⽣体⾻架，同时⽣成的AH3凝胶填充于⾻架的空隙中，形成致密结构，使⽔泥⽯获得较⾼强度。
⽽且⽔化在7d内可基本完成，故早期强度增长快，在（GB201—81）中是以3d的抗压、抗折强度确定其标号。
CAH10和C2AH8都是不稳定的，会逐步转化为较稳定的C3AH6。
晶体转变的结果使⽔泥⽯内析出游离⽔，增⼤了孔隙率，同时⼜由于C3AH6本⾝强度低，所以⽔泥⽯强度明显下降。
尤其是在湿热条件下，这种转变更加迅速。
3．⾼铝⽔泥的技术性能要求 按国标（GB 201—2000）中规定： ⾼铝⽔泥根据A12O3含量百分数分为CA－50、CA－60、CA－70和CA－80四类。
对其物理性能要求为： ①细度：⽐表⾯积不⼩于300 m2/kg或0．045 mm，筛余不⼤于20%； ②凝结时间：CA—50、CA－70、CA－80的胶砂初凝时间不得早于30 min，终凝时间不得迟于6 h；CA－60的胶砂初凝时间不得早于60 min，终凝时间不得迟于18 h； ③各类型⽔泥各龄期的强度值应符合规定值。
铝酸盐水泥性能与作用
高铝水泥性能及其作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。
早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。
研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。
1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。
在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。
20世纪20年代以后，逐渐扩展到工业与民用建筑。
到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。
此后，在结构工程中的应用都比较慎重。
而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。
20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。
中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。
也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。
近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。
其用量将大大超过耐火材.二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。
回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。
高铝水泥适用于哪些地方？

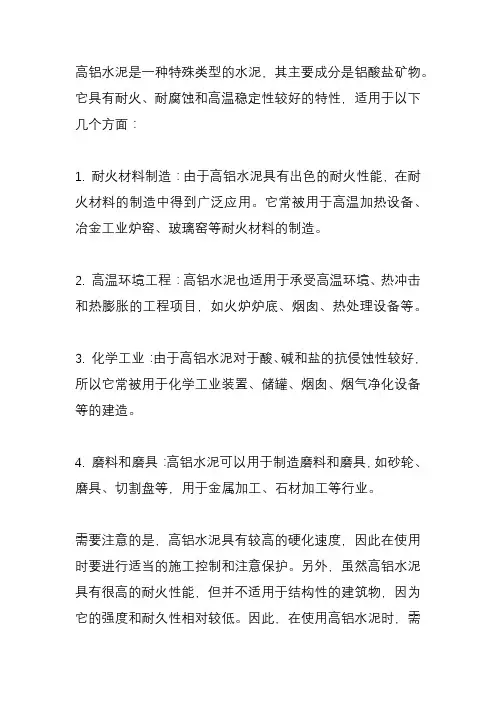

高铝水泥是一种特殊类型的水泥，其主要成分是铝酸盐矿物。
它具有耐火、耐腐蚀和高温稳定性较好的特性，适用于以下几个方面：
1. 耐火材料制造：由于高铝水泥具有出色的耐火性能，在耐火材料的制造中得到广泛应用。
它常被用于高温加热设备、冶金工业炉窑、玻璃窑等耐火材料的制造。
2. 高温环境工程：高铝水泥也适用于承受高温环境、热冲击和热膨胀的工程项目，如火炉炉底、烟囱、热处理设备等。
3. 化学工业：由于高铝水泥对于酸、碱和盐的抗侵蚀性较好，所以它常被用于化学工业装置、储罐、烟囱、烟气净化设备等的建造。
4. 磨料和磨具：高铝水泥可以用于制造磨料和磨具，如砂轮、磨具、切割盘等，用于金属加工、石材加工等行业。
需要注意的是，高铝水泥具有较高的硬化速度，因此在使用时要进行适当的施工控制和注意保护。
另外，虽然高铝水泥具有很高的耐火性能，但并不适用于结构性的建筑物，因为它的强度和耐久性相对较低。
因此，在使用高铝水泥时，需
要根据具体的应用要求和建筑设计合理选择。
耐高温水泥
耐高温水泥的概念,顾名思义,就是可以耐高温的水泥.它的种类很多:高铝水泥铝酸盐系列耐高温水泥N型超早强铝酸盐水泥纯铝酸钙水泥磷酸盐系列耐高温胶凝材料特点：耐高温，耐腐蚀组成：主要为铝酸盐系列，另外还有磷酸盐系列用途：窑炉内衬（电力、石化、冶金、建材）一、高铝水泥凡以铝酸钙为主，氧化铝含量约50%的熟料，磨制的水硬性胶凝材料，称为高铝水泥。
1、定义：高铝水泥（以前称矾土水泥）是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称铝酸盐水泥。
2、品质指标（1）.标号高铝水泥的标号系按本标准规定的强度检验方法测得的3天抗压强度表示，分为425、525、625和725四个标号。
(根据GB201-2000要求，高铝水泥标准修订为铝酸盐水泥标准，铝酸盐水泥以铝含量为划分标准，其中CA50系列取消原标号，设立了按照3天强度细分的如A600,A700,A900 等品种）（2）细度0．088毫米方孔筛筛余不得超过10%注：水泥细度允许用比表面积来代替，按GB 207-63《水泥比表面积测定方法》测定不得小于2400厘米2/克，如有争议，以筛析法为准。
（3）凝结时间初凝不得早于40分钟，终凝不得迟于10小时。
（4）强度各龄期强度不得低于下表数值。
━━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━━━━| 水泥标号| 抗压强度，公斤/厘米2 │抗压强度，公斤/厘米2├─────- ┬──────┼──────┬───────│1天│ 3 天│ 1 天│ 3 天 |────────┼──────┼──────┼──────┼───────425 │ 360 │ 425 │40 │ 45────────┼──────┼──────┼──────┼───────525 │ 460 │ 525 │50 | 55────────┼──────┼──────┼──────┼───────625 │560 │625 │60 │ 65────────┼──────┼──────┼──────┼───────725 │660 │725 │70 │75────────┼──────┼──────┼──────┼───────28天的强度应予测定，其实侧值不得低于同标号的3天指标。
高铝水泥配方
高铝水泥配方一、高铝水泥的定义和用途高铝水泥是指以含有较高量铝酸盐（Al2O3）的熟料为主要原料，加入适量石膏、矾土等辅料，经过磨细形成的水泥。
它具有早强、高强、耐火、耐化学侵蚀等特点，在建筑材料、耐火材料、化工等领域得到广泛应用。
二、高铝水泥配方的组成1. 主要原料：高铝熟料，其Al2O3含量在50%以上；2. 辅助原料：石膏（CaSO4·2H2O）、硅酸盐（SiO2）、氧化钙（CaO）、氧化镁（MgO）、氧化钠（Na2O）等；3. 研磨剂：普通硫酸盐水泥或生物质灰。
三、高铝水泥配方的制备过程1. 原材料预处理：将主要原料和辅助原料按比例混合，并进行粉碎，使其颗粒度均匀细小；2. 烧制熟料：将混合好的原材料送入回转窑中进行烧结，使其熔融成为高铝熟料；3. 磨细：将高铝熟料和适量的辅助原料送入水泥磨中进行混合和磨细，形成高铝水泥。
四、高铝水泥配方的优化1. 适量添加氧化钙、氧化镁等物质，可以提高高铝水泥的早期强度和耐火性能；2. 适量添加硅酸盐、氯化钠等物质，可以提高高铝水泥的耐化学侵蚀性能；3. 采用生物质灰作为研磨剂，可以降低生产成本，并且对环境友好。
五、高铝水泥配方的应用领域1. 建筑材料：用于制造预制构件、抹灰、地面硬化剂等；2. 耐火材料：用于制造耐火砖、耐火浇注料等；3. 化工领域：用于制造耐酸碱反应容器、管道等。
六、高铝水泥配方的注意事项1. 在生产过程中要控制好原材料的比例和烧制温度，以保证高铝水泥的质量；2. 在使用过程中要注意安全，避免高铝水泥粉尘对人体的危害；3. 高铝水泥配方的优化需要根据具体应用领域和需求进行调整。
七、结语高铝水泥作为一种重要的建筑材料和耐火材料，其配方的优化和制备工艺的改进对于提高产品质量、降低生产成本、拓展应用领域都具有重要意义。
因此，在生产和使用过程中需要注意相关事项，以保证高铝水泥能够发挥出最佳效果。
铝酸盐水泥
1d 3.9
4.9 5.9 6.9
3d 4.4
5.4 5.4 7.4
2.1 高铝水泥（矾土水泥）
性质和应用
水化热 总量与硅酸盐水泥相近，但放热速度快，0℃也能正常硬化 耐蚀性 耐硫酸盐和海水侵蚀性能好，但不耐碱 耐热性 耐热性好，受到高温作用时产生固相反应，烧结结合代替了 水化结合，因而具有良好的耐高温性能。
第二章 铝酸盐水泥
2.1 高铝水泥（矾土水泥）
定义
以石灰岩和矾土为主要原料，配制成适当成分的生 料，烧至全部或部分熔融所得以铝酸钙为主要矿物的熟 料，经磨细而成的水硬性胶凝材料，称为高铝水泥，代 号CA。
主要矿物
铝酸一钙（CaO· Al2O3简写 CA） 二铝酸一钙（CaO· 2Al2O3简写 CA2）
2.2 硫铝酸盐水泥
工程应用
快硬硫铝酸盐水泥的特点是凝结硬化快，早期强度发展快， 后期发展缓慢，但不倒缩。 5 ℃时能正常硬化，可在低温下浇 注。抗硫酸盐性能好（不含 C3A且浆体致密）、收缩小，抗冻 和抗渗性好。主要用于抢修工程、冬季施工工程、地下工程、 海洋建筑工程、配制膨胀水泥和自应力水泥（随石膏掺量增 多）。此外用于防止渗漏、修补裂缝及管道接头等工程。在预 制构件中应用可省去蒸养的能源费用。 水泥液相碱度小，可用于配制玻璃纤维砂浆。但由于在钢 筋表面形不成钝化膜，因此对保护钢筋不利。在早期拌合的混 凝土中，由于含有较多的空气和水分，因此使混凝土钢筋早期 有轻微锈蚀。随着龄期增长，空气和水分逐渐减少和消失。因 混凝土结构致密所以后期锈蚀情况无明显发展。如果在混凝土 中加入少量碱性外加剂（NaNO2等）和高强硫铝酸盐水泥，则 早期也完全无锈蚀。
定义：用品位较低的矾土和石灰石、石膏为原料，烧制成以无 水硫铝酸钙和β型硅酸二钙为主要矿物组成的熟料，外掺适量 二水石膏磨细而成的水硬性胶凝材料称为硫铝酸盐水泥。 熟料的矿物组成化学组成：
高铝水泥
高铝水泥-65 JC 236-81（96）发布日期：2007-11-27本标准适用于回转窑生产的高铝水泥-65。
一、定义与标号1. 定义凡以铝酸钙为主要成分的熟料，磨细制成氧化铝含量约为65%的水硬性凝胶材料，称为高铝水泥-65。
2. 标号分为525、625两个标号二、品质指标3. 细度0.08mm方孔筛筛余不得超过10%。
4. 凝结时间初凝不得早于1h，终凝不得迟于18h。
5. 强度按本标准规定的强度检验方法检验，各令期强度均不得低于下表数值。
6. 耐火度净水泥试锥耐火度标号525，不得低于1610℃，标号625，不得低于1580℃。
三、试验方法7. 细度按GB 1345-77《水泥细度检验方法》进行。
8. 凝结时间按GB 1346-77《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。
9. 强度按GB 177-77《水泥胶砂强度检验方法》进行。
但须做如下的修改与补充。
高铝水泥-65进行胶砂强度检验时的用水量按0.40水灰比和胶砂流动度达到100~130mm来确定。
当水灰比0.40所制得的胶砂流动度在110~130mm范围时，成型用胶砂的拌和用水量即可由0.40水灰比换算得到（216ml）。
如流动度小于110mm，或超过130mm时，则需相应地增加或减少用水量，另行配制胶砂，重作流动度试验，直到流动度达到下列范围内时为止。
小于110mm的，增加水量使流动度达到110~119mm；大于130mm的，减少水量使流动度达到121~130mm。
这二种情况下，成型用胶砂的拌和水量按符合流动度要求时水灰比换算得到。
胶砂流动按GB 2419-81《水泥胶砂流动度测定方法》进行。
（2）1天令期的强度试验，从成型时起24h±1h内进行。
（3）胶砂试体在水中养护时不得与其他品种水泥试体放在一个池子中。
10.耐火度按YB 368-75《耐火度检验方法进行》。
四、验收11.编号及取样水泥出厂前按同标号进行编号和取样。
铝酸盐水泥性能与作用
高铝水泥性能及其作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。
早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。
研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。
1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。
在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。
20世纪20年代以后，逐渐扩展到工业与民用建筑。
到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。
此后，在结构工程中的应用都比较慎重。
而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。
20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。
中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。
也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。
近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。
其用量将大大超过耐火材.二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。
回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。
水泥材料学53铝酸盐水泥
湿热环境下。
➢ C12A7（七铝酸十二钙）
晶体结构中铝和钙的配位极不规则，结构 具有大量结构空洞，使其水化极快，凝结迅速， 但强度不高。因此水泥中含有较多的C12A7时，会 出现快凝，强度降低，耐热性下降。
➢ C2AS（钙铝黄长石、铝方柱石）
在铝酸盐水泥中，由于其晶格内离子配位 很对称，因此胶凝性能很差，通常呈才长方、 正方、板状和不规则形状，一般情况下分布比 较均匀。
烧结法
我国最广泛使用的是回转窑烧结法，它与硅酸盐水泥熟料的 煅烧相似：将生料在回转窑中烧至部分熔融的烧结状态。 原 料中含Fe2O3和SiO2等杂质要少。铝酸盐水泥烧成范围较窄，在 1300oC~1330oC之间。
铝酸盐水泥的水化硬化过程
CA是铝酸盐水泥的主要矿物组成，因 此铝酸盐水泥的水化在很大程度上取决于 CA的水化和水化物的结晶状况。其水化过 程和产物与温度关系极大。
以优质矾土和优质石灰石为原料，烧结形成Al2O3的质量 分数在70%~75%的熟料，经磨细而制成。
◆ 纯铝酸钙耐火铝酸盐水泥
用工业氧化铝作为铝制原料，减少有害杂质，增加有效矿 物，进一步改善耐火特性。
铝酸盐水泥的分类
建筑用铝酸盐水泥
◆ 快硬高强铝酸盐水泥
其主要工艺特点之一是磨细熟料时要掺硬石膏，使熟料 形成3CaO·Al2O3·3CaSO4·31H2O，使水泥后期强度不致下降。
除上述铝酸盐矿物外，有时还会有C2S的存 在，例外还可能有少量的镁尖晶石或镁方柱石、 钙钛矿等。
➢ CA6（六铝酸一钙）
惰性矿物，没有水硬性，但含有矿物CA6 后，水泥的耐热性提高。
高铝水泥理化指标
高铝水泥理化指标1.引言1.1 概述高铝水泥是一种特殊的水泥，其主要特点是含有较高的氧化铝和氧化铁含量。
相比于普通水泥，高铝水泥具有更高的抗腐蚀性、抗火性和耐高温性能，因此被广泛应用于特殊领域，如耐火材料、高温反应炉以及一些特殊工程中。
高铝水泥的理化指标是评判其性能和质量的重要标准。
一般包括物理性能指标和化学成分指标两个方面。
在物理性能方面，高铝水泥的标准要求包括细度、比表面积、凝结时间、初凝和终凝时间、硬度、抗压强度等指标。
这些指标可以辅助判断高铝水泥在施工、养护和使用过程中的性能表现，以及耐久性和可靠性。
在化学成分方面，主要指高铝水泥中氧化铝和氧化铁的含量要求。
因为高铝水泥的性能主要取决于其中氧化铝和氧化铁的比例。
一般来说，氧化铝含量越高，高铝水泥的耐火性和耐磨性越好。
而氧化铁则对高铝水泥的强度和颜色有着重要影响。
通过研究和测试这些理化指标，我们可以更好地了解高铝水泥的性能优劣和适用范围，为其在工程中的应用提供科学可靠的依据。
同时，也可以为高铝水泥的生产制造提供技术参考和质量控制。
1.2 文章结构文章结构：本文主要以高铝水泥的理化指标为研究对象，分为引言、正文和结论三个部分。
1. 引言在引言部分，首先将对高铝水泥进行概述，介绍其基本特性和应用领域。
然后，明确文章的结构和目的，为读者提供一个整体的框架。
2. 正文正文部分将详细讨论高铝水泥的一些重要的理化指标。
其中，2.1 理化指标1一节将对一项具体的指标进行介绍，包括其定义、测试方法和国家标准等内容。
同时，还将分析该指标的重要性和作用，以及其在高铝水泥中的应用和影响因素。
2.2 理化指标2一节将按照相同的方式对另一项指标展开讨论，即对其进行定义、测试方法和国家标准等的介绍，并分析其在高铝水泥中的意义和应用。
3. 结论结论部分将对整篇文章进行总结，概括研究的主要内容和重要发现。
在3.1 总结一节中，将回顾高铝水泥理化指标的研究，强调其重要性和研究的意义。
2023年高铝水泥行业市场环境分析
2023年高铝水泥行业市场环境分析高铝水泥是一种特殊水泥，其主要成分为铝酸盐。
相比于普通水泥，高铝水泥具有更高的耐火性、耐酸碱性和抗氧化性。
因此，高铝水泥被广泛应用于各种高温、腐蚀、化学反应和抗氧化等场合，如耐火砖、隔热材料、化工装备等。
市场规模和增长潜力随着技术进步和产业结构调整，高铝水泥市场发展迅速。
当前，全球高铝水泥市场规模在数十亿美元以上，预计未来几年复合增长率将达到5%左右。
据预测，到2025年，全球高铝水泥市场规模将达到120亿美元。
行业竞争状况高铝水泥市场呈现出竞争激烈、技术含量高、产业链条长的特点。
世界上主要的高铝水泥生产企业有印度LafargeHolcim、德国Almatis、日本Shinagawa Refractories等。
国内高铝水泥生产企业数量较少，主要有中材高科、安徽高科、华仪电气等。
行业发展趋势未来高铝水泥市场主要发展趋势如下：1. 技术创新。
随着应用领域的扩大和需求的增加，高铝水泥的性能要求也日益提高。
行业将推动技术创新，生产更高品质的高铝水泥。
2. 应用范围的扩展。
高铝水泥产品的应用领域主要集中在耐火材料、建筑装修等领域，但随着需求的增加，高铝水泥的应用范围将不断扩大，如高速公路、桥梁、隧道等建设中的应用。
3. 产业链协同。
高铝水泥产业链条较长，包括矿山开采、原材料制备、产品生产和销售等环节。
未来，相关行业需要强化协同与协作，优化整个产业链条，降低成本，提高效益。
4. 节能环保。
生产高铝水泥需要消耗较大的能源，同时对环境造成一定的污染。
未来，高铝水泥行业需要更加注重节能环保，采用清洁生产技术，推进低碳发展。
综上所述，高铝水泥市场具有较大的发展空间和潜力，未来行业将持续发展壮大。
同时，行业需要注重技术创新、应用领域拓展、产业链协同和节能环保等方面的发展。
高铝水泥性能及作用
高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。
早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。
研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。
1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。
在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。
20世纪20年代以后，逐渐扩展到工业与民用建筑。
到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。
此后，在结构工程中的应用都比较慎重。
而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。
20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。
中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。
也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。
近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。
其用量将大大超过耐火材料。
二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。
回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。
耐火砼高铝水泥配比标准
耐火砼高铝水泥配比标准一、耐火砼高铝水泥配比标准概述嗨，小伙伴们！今天咱们来唠唠耐火砼高铝水泥的配比标准。
这耐火砼高铝水泥啊，在好多地方都特别重要呢。
你想啊，要是配比不对，那在那些需要耐火的地方可就出大问题啦。
一般来说呢，这高铝水泥在耐火砼里的比例那可是有讲究的。
高铝水泥的铝含量比较高，这就决定了它的耐火性能。
通常在耐火砼里，高铝水泥的含量大概在10% - 30%左右。
这可不是我随便说的哦，这是根据很多实际的使用情况和试验得出来的。
二、影响配比的因素1. 使用环境要是这个耐火砼是用在那种超级高温的窑炉里，那高铝水泥的比例可能就得往高了调，差不多得接近30%。
因为窑炉里的温度实在是太高了，需要更多高铝水泥来保证耐火性能。
但要是用在那种温度稍微低一点的地方，像一些工业厂房的隔热部分，高铝水泥的比例可能10% - 15%就够了。
2. 其他原料的搭配耐火砼里除了高铝水泥，还有其他的原料呢。
比如说骨料，这骨料的种类和大小也会影响高铝水泥的配比。
如果骨料的颗粒比较大，那高铝水泥可能就需要多一点，这样才能把这些骨料很好地粘结在一起。
要是骨料比较细，高铝水泥的量就可以稍微少一点。
而且不同的骨料，像石英砂和刚玉砂，它们和高铝水泥的搭配比例也不一样。
三、具体的配比实例我给大家举几个例子哈。
比如说有一种用于小型熔炉的耐火砼，它的高铝水泥配比是这样的。
高铝水泥占15%，石英砂骨料占60%，还有一些添加剂占25%。
这个配比能在熔炉温度大概1200 - 1300℃的时候，保证耐火砼有较好的性能。
再比如那种用于大型高温窑炉的耐火砼，高铝水泥就要占到25%，刚玉砂骨料占55%，剩下的20%是一些特殊的添加剂。
这样的配比能在窑炉温度达到1500 - 1600℃的时候，依然保持良好的耐火性。
四、配比的重要性这耐火砼高铝水泥的配比可太重要啦。
如果配比不合适，首先就是耐火性能达不到要求。
就像我前面说的窑炉，如果耐火砼不耐火了，那窑炉可能就会损坏，这可都是钱啊。
高铝水泥的性能及作用解析
高铝水泥制备
高铝水泥的性能研究
1.1 高铝水泥
硅酸盐水泥（Portland cement）
铝酸盐水泥(高铝水泥) 矿物组成
水泥 硫铝酸盐水泥 氟铝酸盐水泥 铁铝酸盐水泥 少熟料或无熟料水泥
1.1 高铝水泥
高铝水泥（旧称矾土水泥）是以铝酸钙为主，氧化铝含量约50% 的熟料，经磨细制成的水硬性胶凝材料，又称铝酸盐水泥。 化学组成： Al2O3(50~60%)、CaO(32~35%)、SiO2(4~8%)、Fe2O3(1~3%) 矿物组成： 主要为铝酸一钙（CaO· Al2O3,简写CA,含量~70%），含有少量 的硅酸二钙（C2S）与其他铝酸盐，如12 CaO· 7Al2O3(简写 C12A7)、 CaO· 2Al2O3(CA2)、 2CaO· Al2O3· SiO2(C2AS)
1.2 高铝水泥的水化与硬化
（1）高铝水泥的水化
T<20℃
20℃<T<30℃
T>30℃
1.2 高铝水泥的水化与硬化
(2) 高铝水与C2AH8(六方晶系)为片状、针状晶体， 相互交替攀附，重叠结合，形成坚硬的结晶连接体，使水泥获得很 高的强度。氢氧化铝凝胶又填充于晶体骨架的孔隙中，使水泥形成 比较致密的结构。经5~7天后，水化物的数量就很少增加，因此高 铝水泥早期强度增长的很快，而后期强度增长的不太显著。
化，一定程度上抑制了高铝水泥后期强度的倒缩。
生料在回转窑中的烧结过程中， 首先通过固相反应形成CA矿物， 由于石灰石在分解后具有较高的 反应活性，因此会局部出现少量 C12A7矿物,但随着温度的提高， 矾土中的Al2O3和SiO2的反应速 度加大，熟料中的矿物会逐渐按 设计组成达到相平衡，最终 C12A7消失，熟料矿物主要矿相 为CA.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
速强度发挥和缓解水化热的性能。3、高铝水泥与石膏混 合物石膏矾土膨胀水泥，无水石膏矾土水泥，止水堵漏 水泥，自应力水泥和混凝土膨胀剂都是利用上述
反应原理。随着石膏形态的不同，膨胀效果也会产生很 大区别，使用无水石膏膨胀效果比较好,且容易稳定。半 水石膏反应迅速，膨胀量大，且不易稳定。究竟
采用哪种石膏，需要根据开发的产品性能要求而定。高 铝水泥具有抗生物酸侵蚀的性能，已广泛用于污水管道 的制造和某些食品加工厂的地面材料。4、高铝水
合物。 《高铝水泥性能有哪些 高铝水泥适用范围》
谢谢观赏 欢迎关注下载！
结伴旅游 /
摘要：“水泥是建筑装修中最常用到的建材产品，但是 很少有人能够对其种类有全面的了解。今天我们就为大 家介绍其中的高铝水泥，一起来看看高铝水泥性能
有哪些？...” 感谢您关注小编为您精心挑选和分享的关于 高铝水泥性能有哪些 高铝水泥适用范围的文章，学装修 频道让您了解更专业的装潢装修经验和
家居风水知识，内容主要包含：装修技巧、家居风水和 室内设计案例。水泥是建筑装修中最常用到的建材产品， 但是很少有人能够对其种类有全面的了解。今天
，可使水泥石孔隙率增加，造成高铝水泥长期强度的倒 缩，抗冻、抗渗、抗侵蚀等性能均随之降低。因此，设 计采用高铝水泥时，必须选用较高的强度等级，按
其标准规定标。高铝水泥不宜配制大体积混凝土 结构和用于接触碱性溶液的工程。在温热环境中其
长期强度下降更为严重，因此不宜在结构工程中采用。 二、高铝水泥的特性1、高铝水泥的水化特性：由于高铝 水泥的水化产物不出现游离Ca(OH)2,也
我们就为大家介绍其中的高铝水泥，一起来看看高铝水 泥性能有哪些？以及适用范围是什么？【高铝水泥性能 有哪些】一、什么是高铝水泥以铝酸钙为主要成分
的胶凝材料。它以矾土和石灰石为主要原料烧结成熟料 再经磨细而成。高铝水泥以其氧化铝含量不同，目前在 中国有两类产品，一类是最常用的并有国家标准的
高铝水泥，也称矾土水泥，其氧化铝含量约占50％左右； 另一类是氧化铝含量为60％、70％及80％左右的高铝水 泥，主要用于配制不定形耐火材料，其
耐火度随氧化铝含量的增加而提高。高铝水泥具有硬化 快、早期放热量大、耐热和耐侵蚀等特点。中国标准规 定：氧化铝含量为50％左右的高铝水泥按3d龄
期的抗折和抗压强度可分为425、525、625、725四个标 号，其ld强度可达标号强度的80％以上；细度：80μm筛 余量不超过10％；初凝时
间不早于40min；终凝时间不迟于10h。高铝水泥可用于 配制不定形耐火材料，配制石膏矾土膨胀水泥以及自应 力水泥等特殊用途的水泥，也可用于早期
强度要求高的抢建、抢修、抗硫酸盐侵蚀及冬期施工等 特殊需要的工程。高铝水泥不得与硅酸盐水泥、石灰等 能析出氢氧化钙的胶凝材料混合使用，以防止在较
高温度环境下降低强度。使用高铝水泥时，其施工温度 不宜超过25℃，也不适于蒸汽养护。高铝水泥水化后的 主要水化产物CaO?Al2O3?10H2O
和2CaO?Al2O3?8H2O很不稳定，在常温下会逐渐转变成 稳定的3CaO?Al2O3?6H2O。该水化物本身强度较低，结 晶转化时体积收缩
不像硅酸盐水泥中存在C2S矿物，因此在作为耐火混凝土 的结合剂时，不会发生如硅酸盐水泥在反复加热和冷却 的过程中因CaO和Ca(OH)2的反复形
成，以及β-C2S的多晶转变而使耐火混凝土产生体积不稳 定的弊病。而且高铝水泥具有早强性，在窑炉中施工， 可以尽量缩短养护期，即所谓“一天混凝土
”，因此高铝水泥被广泛应用于耐火材料行业。2、高铝 水泥和硅酸盐水泥的混合物的水化高铝水泥值得注意的 特性之一是具有能加快硅酸盐水泥凝结时间，加
于耐火制品。高铝矾土熟料耐火度高达1780℃，化学稳 定性强、物理性能良好。高铝水泥具有早强性，在窑炉 中施工，可以尽量缩短养护期，即所谓“一天
混凝土”，因此高铝水泥被广泛应用于耐火材料行业。(4) 硅酸铝耐火纤维。具有重量轻，耐高温，热稳定性好， 导热率低，热容小和耐机械震动等优点。(
5)以镁砂和矾土熟料为原料，加入适当结合剂，用于浇注 盛钢桶整体桶衬效果甚佳。(6)制造矾土水泥，研磨材料， 陶瓷工业以及化学工业可制铝的各种化
泥应用于配制商品砂浆――一个极具开发前景的领域高铝 水泥加入到硅酸盐水泥中，可以加快混合物的凝结时间 和加速强度的早期发挥。当合理的选用各种添加
剂，即可配制出既有快凝快硬的性能，还能获得所需要 的流动性，保水性，粘结性以及收缩补偿性。三、高铝 水泥使用范围(1)炼铝工业。用于国防、航空、
汽车、电器、化工、日常生活用品等。(2)精密铸造。矾 土熟料加工成细粉做成铸模后精铸。用于军工、航天、 通讯、仪表、机械及医疗器械部门。(3)用
