《地图学》实验报告
地图学课程设计普通地图实验报告
目录一、实验目的 (2)二、实验过程 (2)1、资料的收集 (2)2、境界线的绘制 (3)3、行政区划图的绘制 (10)4、绘制交通线 (12)5、水系的绘制 (13)6、点文件及注记的文件的的绘制 (15)7、背景图层的绘制 (17)三、普通地理图的绘制出图 (18)四、实验成果 (21)一、实验目的1、能够运用Arcgis、Mapgis等基本绘图软件绘图；2、熟悉地图制作过程；3、学会把《地图学》、《地理信息系统原路》中的知识融入在制图过程4、绘制河南省的行政区划图——普通地理图，其中包含点状要素（省会城市、地级市城市，县城）、线状要素（交通、水系、境界线等）、面状要素（省域）；二、实验过程1、资料的收集本次课程设计收集到的资料有河南省政区图、河南省普通地理图、交通图河南省政区图交通图普通地理图2、境界线的绘制打开ArcCatalog并在其中新建JJX、JT、SX、HH线文件，如下所示打开ArcMap，把新建的JJX线要素图层加载进来，如下所示然后把收集的河南省政区图加载进来调出Editor工具，设置好捕捉项，开始沿着境界线跟踪矢量化政区图，过程如下在跟踪的过程中，标注线的类型省界线、地级市界线，最后的跟中的结果如下打开mangis6.7装入境界线文件，转换保存为mapgis可以处理的线文件把转换后的线文件输入编辑，进行拓扑检查对每一处错误一一进行修改，直到拓扑检查没有任何错误显示为止，如下把修改好的线文件进过文件转换输出为SHAPE文件，然后加载到ARCMAP中，然后把含有县界的政区图也加载进去我们画好的市界省界与加载的含有县界的图片不重合，调出配准工具Georeferenceing，寻找相同的特征点开始进行配准选择大概6到7对点进行配准后的结果如下第一次配准后可能效果不是很好，继续进行寻找相同的特征点进行多次配准，直到自己满意。
配准后的，继续点击Editor开始编辑境界线图层，跟踪矢量化县界，并标注线的类型为县界线。
地大地图学实习报告
实习名称普通地图和专题地图的编制。
实习目的熟悉制图软件CorelDRAW12使用，实现普通地图和专题地图的编制，并掌握一定的制图技巧与制图方法，比如质底法、分级统计图表法等。
实习时间第13周—15周、17—18周周三晚6:30至9:30信息楼208实习内容1、实习环境在Window7系统中使用CorelDRAW12进行实习操作2、实习任务及步骤普通地图的编制——永昌市地形图步骤：首先学会并熟练使用该软件，完成对永昌市地形图的编制任务。
其中有以下几项需要解决：设置文件的备份时间，以免丢失成果；学会设置若干的快捷键，方便上下左右移动操作；图层分类，参考文件夹或者国家规范，一般一层为一类，面状放在最下面，点状在上面；窗口下图层管理器的使用；贝塞尔曲线的使用；符号的绘制，组合符号，群组和融合；对符号颜色设置，线划粗细，添加文字；若干的绘图技巧；在以上的基础之上，完成对普通地图的编制。
按地物要素属性进行分层，同一属性的放在同一图层中。
图层位置的安排要符合实际，按等级进行排列，层层分布，比如道路，桥梁实际中式跨过河流，那么绘制道路的图层在水系图层之上。
具体分层与安置如下图：然后开始每个图层的要素绘制。
绘制以国标—《国家基本比例尺地图图式第3部分： 1:25000 1:50000 1:100000地形图图式》为依据。
绘制过程中要使用一定的绘制技巧来达到效果。
主要有铁路、堤、成片居民地以及地图符号的建立。
铁路的绘制需要首先使用贝塞尔曲线绘制一条曲线，然后在“对象属性”中设置线的宽度、颜色，颜色设为白色，在原位再复制粘贴，宽度不变，颜色设为黑色，曲线样式选择合适的虚线，通过两个曲线的叠加显示完成铁路的编制。
如下图：堤的编制需要制作字体。
在文字注记编辑里面输入一系列竖分隔符，在文本格式中调整其大小，选择合适的；然后使文本适合路径，选择其适合的方法，从而达到编辑效果。
其中可以将其输出为字体，方便以后的使用。
如下图：成片的房屋的绘制，沿该片区的外围绘制一圈，设置宽度，填充颜色。
地图学实验报告范文
实验总结 专题地图是以普通地图为地理底图，根据专题内容需要专门编制而成 的。专题地图的内容主要有两个层面：一是地理基础，二是建立在地理基 础上的专题要素。 专题地图设计的基本方法： 1、专题地图的数据类型及处理。此专题图的数据类型为统计数据，来 源于各级部门的有关统计本门。 2、专题地图数据的分析评价。要对收集的统计数据进行科学性分析评 价即数据的可靠精确程度，以及数据是否齐全是否满足要求。 3、专题地图数据的加工处理。对搜集的人口以及面积的统计数据进行 处理，如单位换算、变数量指标等。 4、地理底图的编制。地理底图是专题地图的控制基础和骨架。此专题 地图的底图为中华人民共和国行政区划图，以此为底图将专题要素各省份 的人口和面积落实到图上。 5、选择专题地图的表示方法设计图例。因为人口及面积是点状分布的 数据，所以我选择点状符号法表示专题数据。图例是地图上所使用全部地 图符号的说明，设计专题地图时除了与地图上所使用的符号我还设计了柱 线图来表示人口分布规律与区域面积的关系。 6、专题地图的图面配置。在设计专题地图是应保证地图的以图形与视 觉效果，因此要注意符号及图形的清晰与易读，整体图面的视觉对比度， 图形与背景，图形的视觉平衡效果和图面设计的层次结构以及图面的合理 安排。
学生姓名 学号 成绩 实验名称 地图投影计算软件设计 实验目的 掌握地图投影算法并应用开发语言设计实现至少一种地图投影计算。 实验内容 1、分析主要几种地图投影算法； 2、应用开发语言设计实现至少一种地图投影计算。
实验总结
程序：
interface uses Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms, Dialogs, StdCtrls; type TForm9 = class(TForm) Button1: TButton; Button2: TButton; GroupBox1: TGroupBox; Label1: TLabel; Label2: TLabel; Edit1: TEdit; Edit2: TEdit; GroupBox2: TGroupBox; Label4: TLabel; Label3: TLabel; Edit4: TEdit; Edit3: TEdit; procedure FormClose(Sender: TObject; var Action: TCloseAction); procedure Button1Click(Sender: TObject); procedure Button2Click(Sender: TObject); private { Private declarations } public
地图学实验报告的答案
地图学实验报告的答案地图学实验报告一、目的通过地图学实验，掌握地图的制作和解读方法，提高地理信息的获取和理解能力。
二、实验原理地图是一种图形化、比例尺化的地球表面的表达方式。
通过地图可以更加直观地了解地理现象和地球表面的特征。
地图制作的基本原理包括地图投影、比例尺、符号管理等。
三、实验步骤1. 地图制作根据实验要求，选择适当的地图投影方式和比例尺，然后绘制出地图的大致轮廓，包括陆地、河流、湖泊、山脉等基本地理要素。
2. 符号标注根据地图上不同地理要素的特征，选择不同的符号和颜色进行标注，使地图更加直观清晰。
3. 信息解读通过观察地图上的各种要素，分析地图上的地理现象和特点，对照实际情况进行解读，并得出相应的结论。
四、实验结果根据实验要求，我选择了柱状等距方位等面积投影方式制作地图，比例尺为1:1,000,000。
在地图上绘制了中国的地理轮廓，包括国界线、河流、湖泊、山脉等要素。
通过符号标注，我用蓝色标注了长江、黄河等大河流，用绿色标注了鄱阳湖、太湖等大湖泊，用棕色标注了华山、泰山等著名山脉。
通过观察地图，我发现中国的东部地区相对平坦，西部则相对较为崎岖。
而且中国南部水网发达，湖泊分布密集。
五、实验分析通过地图制作和解读过程，我发现地图中的地理信息是通过选择适当的地图投影、比例尺和符号标注等方式进行传递的。
地图投影方式的选择会影响地图的形状和相对大小，比例尺的选择会决定地图上要素的精确度，符号标注则能更加清晰地传达地理信息。
此外，在地图解读过程中，我们需要综合运用地理知识和观察力进行分析和判断，以达到更准确地了解地理现象和地球表面特征的目的。
六、实验总结地图学实验提高了我们对地图制作和解读方法的理解，增强了我们获取和理解地理信息的能力。
通过此次实验，我掌握了地图制作的基本原理和方法，同时也锻炼了观察和分析问题的能力。
以后我们在学习和工作中，将能更好地利用地图来获取和传递地理信息。
七、实验改进虽然本次实验取得了一定的结果，但还存在一些不足之处。
地图学实习报告4篇
地图学实习报告4篇地图学实习报告篇1一．实习目的：1、了解地形测量的工作内容和工作步骤。
2、熟练水准仪、经纬仪、平板仪等测量工具的操作使用。
3、明确地形特征点的选择。
4、掌握距离、角度、高程测量的方法。
5、根据实测地形点勾绘等高线图。
6、强化理论与实践的结合，充分发挥所学运用到实际问题中。
7、提高分析问题、解决问题的能力，拓展与同学合作的能力。
8、培养大学生团队合作的工作素质。
二．实习内容：学会综合熟练运用水准仪、经纬仪、平板仪、钢尺等工具，进行高程测量、方位角测量、控制测量等工作；对学校白马湖及其周围地形进行测量和计算，然后按1：500比例尺转绘到图纸上；接着扫描，导入MapGIS软件进行数字化，最后进行整饰，包括图例，标题，比例尺等；导出成果，打印装订在实习报告中。
（一）准备工作：水准仪×1，水准尺×2，尺垫×2，经纬仪×1、钢尺×1、平板仪×1，平板仪脚架，铅笔，图纸，大头针，橡皮，记录板，计算器等测量工具及辅助工具。
（二）水准点的选设：根据白马湖测区的实地情况进行选点。
选点时要求通视条件良好，能够测到尽可能多的地形特征点，就地把水准点标记为A,B,C,D,E,F,G,H。
（三）用水准仪测量相邻控制点的高差。
要求高程闭合差不超过±12√L。
（四）水准路线长度丈量：用钢尺往返丈量水准路线的长度，相对精度要求小于1/20__。
（五）水准测量高差闭合差的计算与调整（1）高差闭合差的计算：h=∑h测-∑h理（2）高差闭合差的允许值：h≤±40√L，L的单位是km。
（3）调整：反符号按比例分配。
（六）导线控制点的选设：根据白马湖测区的实地情况进行选点。
选点时要求通视条件良好，能够测到尽可能多的地形特征点，就地把主要角点逆时针标记为A,B,C,D,E,F,G,H。
（七）导线边长丈量：用经纬仪或钢尺往返丈量各导线的边长，丈量精度要求小于1/20__。
地图学实验报告

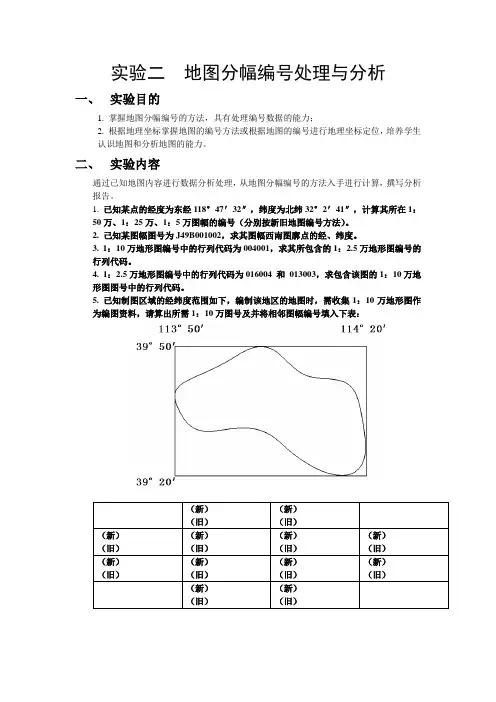

实验二地图分幅编号处理与分析
一、实验目的
1. 掌握地图分幅编号的方法，具有处理编号数据的能力；
2. 根据地理坐标掌握地图的编号方法或根据地图的编号进行地理坐标定位，培养学生
认识地图和分析地图的能力。
二、实验内容
通过已知地图内容进行数据分析处理，从地图分幅编号的方法入手进行计算，撰写分析报告。
1. 已知某点的经度为东经118°47′32″，纬度为北纬32°2′41″，计算其所在1：
50万、1：25万、1：5万图幅的编号（分别按新旧地图编号方法）。
2. 己知某图幅图号为J49B001002，求其图幅西南图廓点的经、纬度。
3. 1：10万地形图编号中的行列代码为004001，求其所包含的1：2.5万地形图编号的
行列代码。
4. 1：2.5万地形图编号中的行列代码为016004 和013003，求包含该图的1：10万地
形图图号中的行列代码。
5. 已知制图区域的经纬度范围如下，编制该地区的地图时，需收集1：10万地形图作
为编图资料，请算出所需1：10万图号及并将相邻图幅编号填入下表：
三、实验要求
1. 要求撰写详细的计算步骤，可以用图解，也可以直接用公式解析，也可以两者相结
合。
2. 作业内容5，大家可以使用“地图分幅编号计算器”，但要将具体的原理在报告中书
写清楚。
地图学实验报告
地图学实验报告导言地图学是一门关于地球表面景观、物质、人文等均衡构成的学科。
人类自古以来便已经开始制作地图，通过地图可以了解到地球上的各种信息和景观。
随着科技的发展，地图的制作、更新、存储与分享方法逐渐在不断变化。
本文主要介绍通过实验、研究及统计方法来解析几种地图类型的相关问题。
第一部分：实验背景通过调研，我们发现地图的实验与研究可以分为以下几种：1.交通地图：用于了解道路、桥梁、机场等的位置和情况，方便人们更加有效率的旅行和商务交往。
2.人口分布地图：用于了解不同区域或城市的人口分布情况，有助于规划城市建设、区域发展。
3.地质地图：通过地质现象的图示，了解不同地区地壳构造、地质环境及资源情况，为国土资源规划管理和环境治理提供依据。
第二部分：实验目的本次实验的目的是为了更好地了解交通地图、人口分布地图和地质地图各自的特点、制图方法、应用范围和意义，以及通过实验来对比这些地图类型之间的差异以及发现并分析其内在联系。
第三部分：实验流程和结果交通地图实验我们选择了上海市的地图进行实验，对比交通地图中的公交网络、地铁网络和高速公路网络。
对于不同的网络类型，使用了颜色、线条不同等各种方式来加以表述。
在观察中，我们发现虽然公交、地铁和高速公路网络都是通过桥梁和道路相连的，但它们的每一种的路线构建却有着不同的特点，各自的路线也都相对固定。
我们还从网络间相互之间的交汇处、重要路段和容易拥堵的区域等等方面来分析和找到这些网络的联系。
人口分布地图实验在人口分布地图实验中，我们选择了中国的几个大城市：北京、上海、深圳等为例。
我们通过颜色和黑点列举出每个城市的各地区人口密度和人口数量。
通过观察发现，这些城市的人口分布呈现出明显的集中趋势，城市中心区域比外围多了不少人口。
City A 人口的分布相对较为均匀，而 City B 的人口分布则极度不均，各个区域之间差距巨大，反映出不同区域的经济社会差异极大。
这样的分析可以对城市规划、产业的进出发展制定帮助。
地图学实验报告
地图学实验报告第一部分：引言地图是人类历史上重要的发明之一，它不仅提供了空间信息，还是人们了解世界、探索未知的重要工具。
随着科技的不断进步，地图制作和应用也得到了极大发展。
为了更好地了解地图学的基本原理和方法，我们进行了一次地图学实验。
第二部分：实验目的我们的实验旨在通过实距测量，探索地图上的比例尺；通过地图解决实际问题，理解地图的应用价值；通过制作用地图进行路线规划，掌握地图绘制的基本步骤。
第三部分：实验方法在实验过程中，我们使用了以下方法：首先，我们选取一幅城市地图，测量地图上两个已知点之间的实际距离，并计算出地图上的比例尺。
接下来，我们选择了一个实际问题——寻找两个地点间最短的行车路线，并通过地图上的道路网络计算出最佳路线。
最后，我们选择了一个目的地，并制作了一幅地图，标注上主要的交通路线和必要的地标信息。
第四部分：实验结果与分析通过实际测量，我们发现地图上的比例尺为1:10000，即地图上的1厘米相当于现实世界中的100米。
在解决实际问题时，我们使用了地图上的道路网络，并计算出了最短路线的行车时间。
通过制作地图，我们整理了必要的交通路线和地标信息，使目的地的位置更加清晰明了。
第五部分：实验结论通过这次实验，我们对地图学有了更深入的认识。
地图的比例尺是非常重要的，可以在实际应用中导航和规划路线。
地图的道路网络也是节约时间和资源的重要工具。
同时，制作地图也需要准确和系统的信息整理和绘制技巧。
第六部分：实验心得这次地图学实验让我更加务实地认识到地图的实用性和重要性。
在日常生活中，我们经常使用地图来指引行进方向，但很少意识到地图背后的科学原理和制作工艺。
实验让我深入了解地图的比例尺、道路网络和绘制方法，让我对地图的使用有了更全面的理解。
第七部分：实验展望地图学作为一个极其广泛的学科，涉及的内容非常丰富。
希望在今后的学习中，能够更加深入地了解地图学的不同领域，例如地图投影、地形测量和地图符号等，为我们更好地应用地图提供更多的知识支持。
《地图学》实验报告
《地图学》实验报告院系：______________________班级：_______________________ 姓名：_______________________ 指导教师：____________________矿业工程学院•测绘工程教研室实验一地图投影的认识及应用一、实验目的1•了解与掌握常用的地图投影；2•掌握各类投影经纬线形状、变形规律及应用;3•针对不同用途的地图投影进行比较分析；4.熟悉GIS软件中地图投影的应用。
二、实验内容1.地图投影的认识与判别；2.熟悉GIS软件中地图投影功能，掌握地图投影定义及变换方法。
三、实验方法与步骤1、定义投影:2、地图投影转换：设置方格网；投影变换四、实验成果各类投影的特点汇总表；利用GIS软件输出3种不同投影的地图；及实验报告一份实验二墨卡托投影的绘制一、实验目的1•使学生掌握墨卡托投影的经纬网形状和变形性质。
2•使学生掌握墨卡托投影的绘制方法。
3 •理解墨卡托投影上等角航线和大圆航线的绘制方法。
二、实验内容1•按主比例尺为1:15000万，经纬线网密度为10°,绘制墨卡托投影经纬线网格2•转绘大洲轮廓。
3•绘制大圆航线和等角航线。
三、实验方法与步骤1、绘制经纬网:3、按比例伸缩图像；4、移动图像；5、分别建立各个图层; EScxciEE lffFlinRWfflll-JMBitt %||> 1TNl*：> W!ft>：r I -ISWlFI-'H H： - IMI 3in !>■ q ma M£ ■! IM FtiW I 2、插入光栅图像::::; IBniBHI■■■IIIIIIIIIOIIilMIIIIIIIIIIIIIIIIIIIIIII IIIIIIII1IMIHIIIIIHIIIIMIIIIIIIII1■ ■■■■■ II ■■!!■■■■■■■■■«■■ ■■■
学生姓名
学号
成绩
实验名称
地形图和几种专题地图认识II
实验目的
认识地图图型，了解主要地图的主题和表达方法。
实验内容
1、阅读1：10000、1:50000地形图各1幅；
2、阅读自然地理专题图1种，社会经济专题图1种。
实验总结
一.1:10000地形图:
图名:九乡图号:6-48-99-(47)
6．ABCD范围内需要挖去的土方量
土方量=[(四个顶点高程之和)/4-2000]×底面积，
Ha=2242m，Hb=2400m，Hc=2375m，Hd=2334m
可以得出总共需要挖出的土方量：
总土方量=337750000（立方米）
地
图
学
实
验
报
告
地图学课程实验报告
学生姓名
学号
成绩
实验名称
地图概括实验
实验目的
掌握地图概括的实质、内容、手段和方法。
实验内容
1、阅读两种不同比例尺地形图进行对比分析；
2、选择一种数量分析方法应用于地图概括。
实验总结
经过对比1:10万和1:5万的地形图得知：
1.在实际面积相同的情况下，1:5万的图幅大于1:10万.
2.两幅图的图例不完全相同，并且1:5万的图例多余1:10万.
6.河流分布在砂、砾、泥炭地质范围内。
地图学课程实验报告
学生姓名
学号
成绩
实验名称
GIS专业标志设计
实验目的
掌握一定的标志符号设计之基本思想、手段和方法。
实验内容
1、提出GIS专业标志设计的基本思想和寓义；
2、GIS专业标志电脑制作。
实验总结
地图实习报告6篇
地图实习报告6篇地图实习报告篇1开学两个月以来，我们学习了旅游制图其应用、地图概括、旅游地图符号与色彩设计等方面的内容。
着重学习了地形图方面的知识，如高斯-克吕格投影、平面直角坐标系统、三北方向、分幅编号。
并在此基础上完成了对《长安集》包括求算点的位置、地面点的高程、圈定汇水面积并计算、量算长度等方面的室内量测任务。
在各方面理论准备充分的情况下，我们前往鹫峰国家森林公园进行了为期5天的地图学实习。
11.11日上午，我们乘校车到达鹫峰国家森林公园。
下午2点准时开始定向越野比赛。
老师首先向我们介绍了鹫峰1：10000地形图上的基本地形单元、如何通过直长地物进行读图对照，然后大家分三组开始开始分头行动。
我所在的第二组抽到的点号为0-1-2-27-24--20-21-22--26-0。
我们首先对各点位置进行了分析。
其中0号点为原点，2、1、26、22、21沿京张铁路从北向南分布，27、24、20分布在东部居民区。
我们的主要活动范围在2139423-2139424之间。
所以，我们首先北上利用铁路定向，很快找到了1号点的位置。
但是因为距离计算不对的缘故我们顺着铁路走过了2号点，走上公路的准备返回的时候，才又发现了2号点。
秉着有路不越野的原则，我们返回1号点，从1号点向东沿公路前进标准地图学实习报告模板标准地图学实习报告模板。
但是居民区地形复杂，岔路繁多，我们凭着对路的大致方向感，在指北针的带领下，我们找到了四十七中，并小憩了一下，补充了能量，然后继续向对的方向前行，我们找到了我们心中的27号点。
在此途中，我们看见了一名党员户和邮局，农家乐、飞机场、凤凰关爱残疾人疗养院、47中、阳台山养老院、部分果园林地边界等要素，并测量出了居民区中三条明显的东西走向的主干道。
并对景点普照寺进行了量测。
体会到了这里人们的淳朴。
后来继续在整洁的小巷子中穿梭。
凭借着方向感，我们不知不觉的经过了24、20号点吧。
一路西行我们走上了铁路，沿铁路顺利找到了21，22，26号点的准确位置，此时天色已晚，我们加速返回，最终5点之前回到驻地。
地图学实验报告
地图学实验报告一目的和要求该课程是专业基础课，关于地图制作的有关理论及应用对于GIS专业的学生了解空间数据表达至关重要，通过《地图学基础》课程的学习，学生可以初步了解地图制作的理论与方法，掌握地形图识图、用图与制图的知识，为后续课程打好基础。
二内容和基本理论要做的内容：线状要素（主干道路、铁路、河流）；面状要素（主要居民区、耕地、公园、水域）；点状要素（医院、大型商场、学校、车站、机关单位）。
空间参考系：Web墨卡托_WGS1984基本理论：高程基准：1956年黄海高程基准，1985年国家高程基准；坐标系：1954年北京坐标系，1980年国家大地坐标系，1980年西安坐标系，2000年国家大地坐标系；椭球参数：克拉索夫斯基，IUGG-75，WGS-84三操作步骤打开软件MapGIS 10，在设置菜单下的系统库管理中新建系统库，输入名称成立新的系统库。
新建符号分为新建矢量符号和栅格符号，矢量符号就是自己用点、线、面等基本图形来进行绘制；栅格符号就是在资料上搜集的各种图片来进行插入。
新建矢量符号和用点、线、区进行矢量符号的编辑界面。
新建栅格数据，导入图片的操作。
线符号就是用在绘制街道、铁路、边界线等时需要不同的样式来加以区分，使整个地图更加具有辨别度、层次感。
样式库管理包括：花边、颜色条、统计图、比例尺、指北针、格网、图例板。
在这里可以新建各种需要的样式。
比例尺是用于表示图上距离和实际距离的要素，对于制图必不可少。
建立图例板可以让我们在画点要素的时候改变样式更加的便捷。
使用图例板矢量制图时，首先要修改数据库：新地图右击——属性——常规——系统库（设置成新建系统库：运河区）。
然后关联图例板：新地图右击——图例板——关联图例板。
打开软件—— CDBCatalog 工具栏中选择——MAPGISLocal 右击创建数据库，进入向导：输入名称——确定储存位置——完成新建。
把下载的栅格数据导入到新建的数据库中，打开新建的数据库下拉菜单，里面有一个栅格数据集，右击导入--栅格文件，找到下载好的栅格。
地图学实习报告
地图学实习报告每位大学生首先最主要的是学习课本上的知识,然而光从理论上认识只能让大学生纸上谈兵,因而实习是每一个大学毕业生必须拥有的一段实习经历，下面是xx整理的几篇范文,希望能够帮你解决烦恼。
范文篇一实习目的了解专题地图的定义与基本特征。
对ArcGIS制作地图的初步感性认识。
了解专题地图的编图过程，初步掌握专题地图设计的技能。
根据资料，自定题目。
地图设计要清晰、规范。
实习数据广州市行政区划图(老师提供)20xx年广州市各区市的面积、人口总数、男女性人口数(广州统计局的统计年鉴)，并计算人口密度。
实习步骤(1) 启动ArcMap。
(2) 点击“文件”，打开老师传给我们的shapefile文件，在图层数据库中出现“行政区”图层。
(3) 在“行政区”图层点击鼠标右键，选择atribute，打开属性表(atribute table)。
(4) 点击options，打开菜单，点击add field，增加属性表的字段：区名、人口密度、男性总数、女性总数。
打开editorxx器，开始xx属性表的属性信息，根据查阅的资料输入各字段的相关数据，保存xx好的属性信息，退出xx器。
(5) 在“行政区”图层点击鼠标右键，选择properties，再选择symbology。
(6) 在symbology界面选择quantities，添加“人口密度”字段，设置：分级为5，颜色为浅绿(如上图)，点击“应用”查看效果，点击“确定”退出(7) 点击鼠标左键选择shapefile文件拖进图层数据库中，出现一个“行政区”图层。
(8) 在“行政区”图层点击鼠标右键，选择properties，再选择symbology。
(9) 在symbology界面选择Show为Charts：Pie，添加“男性总数”“女性总数”字段，并选择好颜色方案(如上图)。
(10) 设置饼状图中饼的大小。
选择第2种Variation Type，这样饼的大小会与字段数值之和关联;同时再设置Size来控制饼图的大小。
地图学实验报告
重庆交通大学地图学学生实验报告开课实验室：测绘实验室学院：土木工程学院年级： 2017级专业班：测绘工程01班学生姓名：向钦山学号： 631701110124 开课时间： 2019 年 9 月 1 日目录实验一地形图的分幅编号 ..................... - 1 -实验二地图矢量化............................ - 10 -实验三地图投影 ............................. - 20 -实验四三维手工地图的制作 ................... - 26 -实验五地图符号设计与制作 ................... - 28 -实验六专题地图制作 ......................... - 37 -实验一地形图的分幅编号一、实习目的与要求(一).复习课堂有关地图分幅编号的理论知识。
(二).掌握根据地理区域的地理坐标范围计算相应比例的地图编号的方法。
二、实习内容查找出能全部包含自己家乡所在不同级别行政单元（市、县（区）、街道等）的基本比例尺 1：100 万、1：10 万、1：1 万地形图的两种版式的编号。
三、实施过程(一).利用网络查找出自己家乡的经纬度。
家乡经纬度为（108.682869，31.23472）。
(二).用arcmap制作自己家乡1：100 万、1：10 万、1：1 万地形图。
1.制作自己家乡1：1万地形图。
(1).布局视图——设置页面和打印设置。
(2).添加数据——添加底图。
(3).新建Shapefile——道路、河流和家乡。
(4).编辑器——编辑要素。
(5).图面配置设计。
图名：图例：比例尺：指北针：2.制作自己家乡1：10万地形图。
(1).布局视图——设置页面和打印设置。
(2).添加数据——添加底图。
(3).新建Shapefile——道路、河流和家乡。
(4).编辑器——编辑要素。
(5).图面配置设计.内容同1：1万家乡地图设计一致，需注意比例尺为1：10万。
地图学实验报告
地图投影实习报告重庆交通大学土木工程系测绘二班张文渊10210213地图投影实验报告一、实验目的1、复习课堂有关地图投影的基础知识2、掌握各类投影坐标系的建立，经纬线形状，变形分部及应用3、针对不同用途的地图投影进行比较和分析二、实验要求通过观察总结各种投影的经纬线变形特征，熟悉ArcView、Mapinfo中地图投影的应用方法。
三、实验步骤（1）资料收集分析地图投影的基本理论知识回顾，包括地图投影基本概念和投影分类（2）GIS软件中地图投影的设置；Mapinfo中地图投影的操作。
（3）不同地图投影的经纬网变形特征观察与分析；总结出各种（至少三种）投影的经纬线变形特征。
（4）在MapInfo软件中打开一张以AutoCAD 2004 DXF (*.dxf)格式中国全图，在MapInfo中进行高斯—克吕格投影。
首先①在“Coordinate Units (坐标单位)，Distance Units (距离)，Area Units (平方公里)”中依次设置为“degrees (度),kilometers (公里)，square kilometers (平方公里)”②在“Distence/Area using(距离/面积使用)，Display in Status Bar(状态条中显示)，Aplay Clip Region Using(裁剪区域应用于)，When Resizing Window(当改变窗口大小),Display Coordinates(显示坐标)”中依次选取“Spherical(球面坐标)，Zoom（Window Width）(视野)，Windows Device Clipping(no points ,text) (窗口设备裁剪)，Fit Map to New window(使地图适配新窗口)，Degree Decimal (十进制度数)”③勾选“Autoscroll (自动滚屏)”④单击“Ptoject (投影)”，在弹出的对话框选中高斯—克吕格投影进行投影。
地图学实习报告
北京林业大学《地图学》实习报告专业：地理信息系统班级：地信11姓名：闫贞贞实习时间：指导教师：王秀兰实验一：地形图的阅读和应用一、地形图的阅读1、地形图图面要素的阅读（1）自然要素地形：平原丘陵地区，北高南低，东西高中间低植被：杉树，松树，桦树，密灌水文：主干河流为乌龙河，几个支流为白水溪、清水溪、大石河，河西水库土质：（2）社会人文要素居民点：道路：境界线：2、图外辅助要素的阅读（1）图名：长安集（2）图号：12-51-144-丁-4（3）比例尺：1:25000（4）三北方向：磁偏角：-2°02′坐标纵线偏角（子午线收敛角）：+2°03′磁坐偏角：-4°05′（5）坡度尺：略（6）接图表及四邻图名、图号：（7）图示图例（图形右侧）：略（8）密级：教学用图（9）出版测绘时间、坐标系统、高程系统：1、1981年6月航摄，1982年1月调绘，1982年11月第一版2、1954年北京坐标系3、1956年黄海高程系，等高距为5米二、地形图的应用（一）求图上任意点的坐标（地理坐标、平面坐标（含带号））1、计算四个图廓点的地理坐标和平面坐标2、计算寿王坟的地理坐标和平面坐标：地理坐标：纬度 44.05度经度 125.98度平面坐标：横21738750米纵4883875米（二）求图上任意点的高程求图上寿王坟、山头岗的高程寿王坟170米山头岗 147米（三）制作图上某一方向断面图制作图上大顶子山到太平台的断面图。
要求：（1）只在计曲线上取点；（2）标明横纵坐标的单位和比例尺。
（四）利用坡度尺计算某一方向的坡度要求：利用坡度尺计算图上大佛山西南方向沿山脊线方向高程250米到225米段的坡度。
250米-245米段：245米-240米段：240米-235米段：235米-230米段：230米-225米段：实验二：地图投影的认识及投影转换1．目的地图投影的实质是将地球椭球面上的经纬线网按照一定的数学法则转移到平面上，是地图学的数学基础。
地图学实习报告三篇
一、实习目的：
测量与地图学是地理科学与地理信息系统专业的专业通识课。野外实习与考察环节十分重要。为了让学生掌握测量与地图学的理论与野外作业手段，提高动手能力，将理论与实践紧密结合，我们将对该课程涉及到的多方面的内容进行实习工作。
村子旁边分布着蔬菜地，村子里还种有柿子树。公路为一般的两车道，沿着水库堤坝呈东北--西南的走向，为村民的出入带来了方便。在地图上原有的民居主要分布在北部，现在在村子的的楼房，不难看出村民的生活水平在逐渐提高。
在村子观看我们走过的路线，发现周围的植被并不茂盛，而且乔木类型主要为华山松和圣诞树，还有少量的滇油杉、水杉等。在地势低的地方主要种着蔬菜，尤其是水库干涸的部位，村民已将其改为蔬菜地。在菜地旁，稀稀拉拉的种着几棵柿子树（柿子属柿科，高大落叶乔木）。我们实习季节是在冬季，降雨稀少，水库里的水源补给不足，水量储备少。水库里水的面积已不能达到原来水库的最大面积的三分之一。
③利用前方交绘法标绘。当目标较远，不易目测距离时，可在两个站立点上用前方交绘法标绘，其步骤是：
A.根据交会线的交角大于30°、小于150°的原则，在实地选两个站立点。
B.在第一点上标定地图，确定该点在图上的位置，用直尺切于该点，向实地目标瞄准，并沿尺边向前画方向线。
C.在第二点上，用与第一点上相同的方法也画出方向线的交点就是目标的图上位置，绘出相应的符号即可。
②利用直长地物标定：利用直长地物（如直长的的铁路、公路的路段、河渠）标定地图，应先在地图上找到这段地物，对照两侧地形，使地形与实地的关系位置概略相符，再转动地图，使图上直长地物符号与实习直长地物的方向一致，地图即以标定。
③利用明显地形点标定：先确定站立点在地图上的位置，再选定远方一个实地和图上都有的明显物形点（如山顶，独立物等），将直尺边切于图上的站立点和该地形点上，转动地图，通过直尺边照准实地的明显地形点，地图即以标定。
地图学实验报告
地图学实验报告地图学实验报告一、引言地图学是一门研究地图的学科，通过对地图的制作、解读和分析，可以帮助我们更好地理解地球表面的地理特征和空间分布规律。
本次实验旨在通过制作地图和进行地图分析，探索地图学的基本原理和应用。
二、实验目的1. 学习地图制作的基本技巧和方法；2. 理解地图上的符号和标识的含义；3. 分析地图上的空间分布规律和地理特征。
三、实验材料和方法1. 实验材料：地图制作工具（纸张、铅笔、直尺、量角器等）；2. 实验方法：根据实验要求，使用地图制作工具进行地图绘制，并进行地图分析。
四、实验过程1. 地图绘制根据实验要求，选择一幅地图进行绘制。
首先，根据比例尺和方位角，确定地图的整体布局。
然后，使用直尺和量角器，绘制地图上的各种地理要素，如河流、山脉、湖泊等。
在绘制过程中，要注意使用适当的符号和标识，以便清晰地表示地理特征。
2. 地图分析完成地图制作后，进行地图分析。
观察地图上的各种地理要素的分布规律和空间关系。
比较不同地区的地理特征，分析其原因和影响。
例如，可以对比不同地区的山脉分布，探讨其形成原因和对气候和生态环境的影响。
五、实验结果与讨论根据实验过程中的地图制作和分析，得出以下结果和讨论：1. 地图制作通过地图制作，我们了解到地图的制作过程需要考虑比例尺、方位角和地理要素的符号表示。
制作地图需要仔细观察地理实际情况，并进行准确的测量和绘制。
2. 地图分析通过地图分析，我们发现地理要素在地图上的分布不均匀，存在一定的规律性。
例如，河流往往沿着山脉流动，湖泊多分布在平原地区。
这些分布规律与地球的地理特征和地质构造有关。
3. 地理特征与环境影响地图分析还揭示了地理特征对环境的影响。
例如，山脉的存在会影响气候和降水分布，形成不同的生态系统。
湖泊的分布则与水资源和生物多样性有关。
通过地图分析，我们可以更好地理解地理现象和环境问题。
六、实验总结通过本次地图学实验，我们学习了地图制作的基本技巧和方法，了解了地图上的符号和标识的含义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《地图学》
实
验
报
告
院系：
班级：
姓名：
指导教师：
矿业工程学院·测绘工程教研室
实验一地图投影的认识及应用一、实验目的
1．了解与掌握常用的地图投影；
2．掌握各类投影经纬线形状、变形规律及应用；
3．针对不同用途的地图投影进行比较分析；
4．熟悉GIS软件中地图投影的应用。
二、实验容
1.地图投影的认识与判别；
2.熟悉GIS软件中地图投影功能，掌握地图投影定义及变换方法。
三、实验方法与步骤
1、定义投影：
2、地图投影转换：设置方格网；投影变换
四、实验成果
投影名称（中文）投影名称（英
文）
标准
纬线
中央
经线
经纬网形状变形特点
双标准纬线等角圆锥投影（兰勃特投影）Lambert
conformal
conic
projection
40ºN
56ºN
10ºE 纬线是以圆锥顶点为
圆心的同心圆弧，经线
为由圆锥顶点向外放
射直线束。
两条标准纬线
无变形，等变
形线与纬线平
行。
双标准纬线等角圆锥投影（兰勃特投影）Lambert
conformal
conic
projection
24ºN
46ºN
110ºE 纬线是以圆锥顶点为
圆心的同心圆弧，经线
为由圆锥顶点向外放
射直线束。
两条标准纬线
无变形，等变
形线与纬线平
行。
伪圆柱投影（罗宾逊投影）Robinson
projection
38ºN
38ºS
0º纬线为平行直线，中央
经线为直线，其余经线
均为对称于中央经线
的曲线。
赤道为无变形
线，离赤道越
远变形越大。
横轴等积方位投影Azimuthal
Equai-Area
Projection
0º20ºE 中央经线和赤道为直
线，其他经纬线都是对
称于中央经线和赤道
的曲线，
面积没有变
形，距投影中
心越远，变形
越大。
实验二墨卡托投影的绘制
一、实验目的
1．使学生掌握墨卡托投影的经纬网形状和变形性质。
2．使学生掌握墨卡托投影的绘制方法。
3．理解墨卡托投影上等角航线和大圆航线的绘制方法。
二、实验容
1．按主比例尺为1:15000万，经纬线网密度为10°，绘制墨卡托投影经纬线网格。
2．转绘轮廓。
3．绘制大圆航线和等角航线。
三、实验方法与步骤
1、绘制经纬网：
2、插入光栅图像：
3、按比例伸缩图像；
4、移动图像；
5、分别建立各个图层；
6、分别在各图层勾画轮廓、等角航线、大圆航线；
7、成图，输出；
四、实验成果
墨卡托投影的世界地图一幅及实验报告一份。
实验三地图配准及矢量化
一、实验目的
1、掌握地理配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握利用ArcGIS软件进行地图矢量化的方法。
二、实验容
1、根据地形图坐标配准地形图、设置数据框属性（单位、坐标系）
2、进行地图矢量化
三、实验方法与步骤
1、地理配准：选取4个控制点，进行地理配准；
2、输出TIF格式图：
3、建立个人地理数据库：
4、新建要素：
5、绘制地理要素：
6、地图的整饰：
7、输出图形：
四、实验成果
经地理配准及矢量化后的地形图一幅及实验报告一份。
实验四点值法制图
一、实验目的
1．熟悉计算机制图的流程；
2．掌握应用点值法制图的方法。
二、实验容
1．应用点值法制作《中国人口分布图》，反应我国人口的密度对比。
三、实验方法与步骤
1、添加数据；
2、打开“省级行政区”的属性表，添加“人口（万）”字段；
3、在“人口”一栏中输入各省份人口数；
4、选择表示方法及设计图例；
5、对图形进行修改，添加标题，图例，比例尺；
6、输出图形；
四、实验成果
提交《2014年中国人口分布图》专题地图一幅。
实验得分：
实验五分级和分区统计图法制图
一、实验目的
1．掌握分区统计图和分级统计图的表示方法；
2．能够根据资料特点选择合适的表示方法；
3．掌握属性数据的编辑方法。
二、实验容
分区统计图法和分级统计图结合制作《2014年中国各地区国生产总值》专题地图。
三、实验方法与步骤
1、对数据进行处理，把多余的全删掉；
2、关联经过处理的表；
3、数据选择；
4、符号系统中选择数量分级色彩来表示人均产值；
5、将数据导出，建立新的要素；
6、符号系统中选择图表饼图表示各产业分布；
7、对图形进行整饰，添加标题，图例，比例尺；
8、输出图形；
四、实验成果
《2014年中国各地区国生产总值》专题地图一幅。
