TFZO5液晶显示氧化锆氧量分析仪说明书资料
3-技术-ZO系列氧化锆氧量分析仪使用说明书
Em k ln P0 E 0 P
（2）
本设计中P0为空气中氧含量（21.00％），k和E0值均可以通过校正得到。通过
测定氧化锆电池电势信号Em，并将其输送至变送器，变送器将根据（2）式，计
算出被测气体的氧含量P 值。
① 严格地说，氧化锆氧分析仪测量的是惰性气体中的氧含量，当烟气中含有可 燃性气体时，测得的氧含量值将偏小。
1
中国原子能科学研究院
ZO 系列氧化锆氧分析仪
2 仪器测量原理
ZO系列氧化锆氧分析仪是利用氧浓差电池原理来测定气体①中氧含量的电化
学分析仪器。在理想状态下，当氧化锆元件达到工作温度且内外电极表面的氧含
量不相等时，便构成一个氧浓差电池，产生电池电动势，电池电动势与电极表面
氧浓度关系符合能斯特(Nernst)方程：
4.2.1 探头简介..................................................................................................4 4.2.2 变送器简介..............................................................................................4
3
中国原子能科学研究院
ZO 系列氧化锆氧分析仪
4.2 各部分简介
4.2.1 探头简介 探头由氧化锆元件、加热炉、K型热电偶、过滤器、信号引线、接线盒及不
4.2.2.1 基本结构..........................................................................................4 4.2.2.2 基本操作..........................................................................................5 4.2.2.3 基本设置..........................................................................................6 5 仪器检验..................................................................................................................6 6 仪器安装..................................................................................................................8 6.1 安装前的准备..................................................................................................8 6.1.1 探头安装位置的选择..............................................................................8 6.1.2 炉体法兰的焊接......................................................................................9 6.1.3 现场布线..................................................................................................9 6.2 安装................................................................................................................10 6.2.1 变送器的安装........................................................................................10 6.2.2 探头的安装............................................................................................10 6.3 现场连线........................................................................................................11 7 仪器校准................................................................................................................11 7.1 校准前的准备................................................................................................11 7.2 校准方法........................................................................................................11 8 仪器日常维护与常见故障排除............................................................................13 8.1 仪器日常维护................................................................................................13 8.2 常见故障的分析与排除................................................................................13
数字式氧化锆分析仪电子说明书

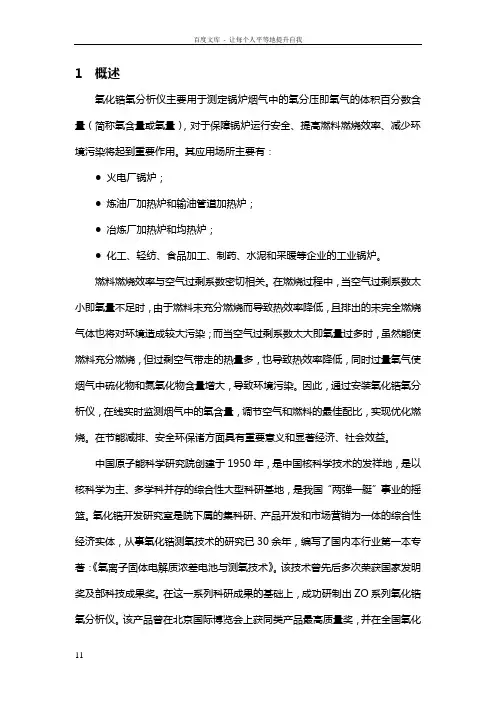

1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率、减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对环境造成较大污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧。
在节能减排、安全环保诸方面具有重要意义和显著经济、社会效益。
中国原子能科学研究院创建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
氧化锆开发研究室是院下属的集科研、产品开发和市场营销为一体的综合性经济实体，从事氧化锆测氧技术的研究已30余年，编写了国内本行业第一本专著：《氧离子固体电解质浓差电池与测氧技术》。
该技术曾先后多次荣获国家发明奖及部科技成果奖。
在这一系列科研成果的基础上，成功研制出ZO系列氧化锆氧分析仪。
该产品曾在北京国际博览会上获同类产品最高质量奖，并在全国氧化锆氧分析仪行业质量评比中荣获一等奖。
2001年，该产品通过ISO 9001国际质量体系认证。
此后，我院开发并推出了防硫型、高温型等多种型号的氧分析仪，以满足不同用户的需求。
2 仪器测量原理ZO 系列氧化锆氧分析仪是利用氧浓差电池原理来测定气体①中氧含量的电化学分析仪器。
在理想状态下，当氧化锆元件达到工作温度且内外电极表面的氧含量不相等时，便构成一个氧浓差电池，并产生电池电动势，电池电动势与电极表面氧浓度关系符合能斯特(Nernst)方程：ln 4RT P E F P(1) 式中：E — 浓差电池电动势，mV ； R — 气体常数，·mol －1·K －1；F — 法拉第常数，96485.309C ·mol -1； T — 绝对温度，K ； P 0 — 参比气体氧分压，%； P — 被测气体氧分压，%。
氧化锆氧量分析仪使用说明书
氧化锆氧量分析仪OCMHKS4000/5000E系列使用维护手册Version 4.09.01深圳市朗弘科技有限公司Shenzhen Lonhot Science & Technology Co.,ltd目录1系统概述 (3)1.1测量原理 (3)1.2氧量分析系统的结构 (3)2 系统各组件说明 (5)2.1测量探头的设计和功能 (5)2.2专用电缆 (5)2.3专用气缆(配合标定装置选项) (6)2.4电子变送器的设计 (6)2.5自动标定装置TOA2（选项） (6)3 氧量分析系统的安装 (7)3.1氧量探头的安装位置 (7)3.2氧气探头的安装 (7)3.3电子变送器的安装 (12)3.4自动标定装置的安装 (14)4 OCM-4电子变送器的说明 (16)4.1概述 (16)4.2设备运行 (16)4.3校准 (20)5 OCM5000E电子变送器的说明 (22)5.1概述 (22)5.2设备运行 (23)5.3仪表校准 (25)6 故障和报警 (27)7 技术指标 (28)7.1智能电子变送器特性 (28)7.2探头特性 (28)8 故障寻找和排除 (29)8.1虽然工作表明O2较高，但它的显示值却为0%， (29)8.2本机显示正常，而输出不正常 (30)8.3测量值不稳定，变化很大 (30)8.4显示始终为测量量限的终值，或比估计的值要高 (30)9 维修 (31)9.1保险丝的更换 (31)9.2过滤器的更换 (31)9.3探头内芯的拆装 (32)9.4氧化锆测量电池的更换 (32)9.5探头内芯零件的更换 (33)附录一：氧量分析仪选型样本 (35)附录二：主要配件清单 (38)致用户的信亲爱的用户：非常感谢您选用我公司（LONHOT)采用进口组件成套制造的OCMHKS4000/5000E系列直插式烟气氧含量测量仪。
近年来，我们的OCMHKS4000/5000E系列氧量分析仪已经在国内电力、石化、冶金等行业，超过1000个用户得到应用。
ZO系列氧化锆氧分析仪使用说明书
ZO系列氧化锆氧分析仪使用说明书中国原子能科学研究院目录1 概述............................................................................................. 错误!未定义书签。
2 仪器测量原理............................................................................. 错误!未定义书签。
3 仪器主要技术参数.................................................................... 错误!未定义书签。
4 仪器简介..................................................................................... 错误!未定义书签。
4.1 仪器组成............................................................................. 错误!未定义书签。
4.2 各部分简介......................................................................... 错误!未定义书签。
4.2.1 探头简介..................................................................... 错误!未定义书签。
4.2.2 变送器简介................................................................. 错误!未定义书签。
基本结构........................................................................... 错误!未定义书签。

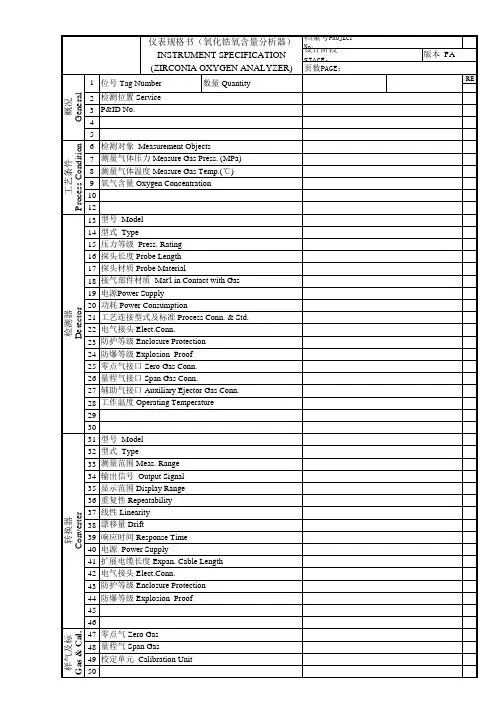

氧化锆氧含量分析仪规格书
29
30 31 型号 Model 32 型式 Type 33 测量范围 Meas. Range 34 输出信号 Output Signal 35 显示范围 Display Range 36 重复性 Repeatability 37 线性 Linearity 38 漂移量 Drift 39 响应时间 Response Time 40 电源 Power Supply 41 扩展电缆长度 Expan. Cable Length 42 电气接头 Elect.Conn. 43 防护等级 Enclosure Protection 44 防爆等级 Explosion Proof
45
46 47 零点气 Zero Gas 48 量程气 Span Gas 49 校定单元 Calibration Unit
50
档案号PROJECT 设No：计阶段 STAGE： 页数PAGE：
版本 FA
RE
其他 Misc
53 制造商 Manufacturer 54 说明 NOTES：
编制
校对
审核
日期
10
12 13 型号 Model 14 型式 Type 15 压力等级 Press. Rating 16 探头长度 Probe Length 17 探头材质 Probe Material 18 接气部件材质 Mat'l in Contact with Gas 19 电源Power Supply 20 功耗 Power Consumption 21 工艺连接型式及标准 Process Conn. & Std. 22 电气接头 Elect.Conn. 23 防护等级 Enclosure Protection 24 防爆等级 Explosion Proof 25 零点气接口 Zero Gas Conn. 26 量程气接口 Span Gas Conn. 27 辅助气接口 Auxiliary Ejector Gas Conn. 28 工作温度 Operating Temperature
ZO系列氧化锆氧量分析仪使用说明介绍模板之欧阳语创编
目录1 概述12 仪器测量原理23 仪器主要技术参数34 仪器简介34.1 仪器组成34.2 各部分简介44.2.1 探头简介44.2.2 变送器简介44.2.2.1 基本结构44.2.2.2 基本操作54.2.2.3 基本设置65 仪器检验66 仪器安装86.1 安装前的准备86.1.1 探头安装位置的选择86.1.2 炉体法兰的焊接96.1.3 现场布线96.2 安装106.2.1 变送器的安装106.2.2 探头的安装106.3 现场连线117 仪器校准117.1 校准前的准备117.2 校准方法118 仪器日常维护与常见故障排除138.1 仪器日常维护138.2 常见故障的分析与排除131 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。
中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
氧化锆开发研究室是院下属的集科研、产品开发和市场营销为一体的综合性实体，从事氧化锆测氧技术的研究已30余年，编写了国内本行业第一本专著：《氧离子固体电解质浓差电池与测氧技术》。
氧化锆氧量分析使用说明书
氧化锆氧量分析仪使用说明书Operation manual of zirconium oxide oxygen analyzer概述OverviewZrO2-Ⅱ型直插式氧化锆氧量自动分析仪是在总结国内外多年研究和应用经验后，研制成功的新型氧量分析仪，适用于分析各种工业锅炉、窑炉及加热炉中烟气的含氧量。
它的主要特点是氧探头的结构设计及铂电极的化学配方、制作工艺充分考虑了被测炉气组分极端复杂这一特点，可保证氧探头在水平直插条件下应用时具有足够长的寿命。
而其信号转换部分以单片微处理器为核心，通过软件实现仪表大部分功能，硬件配置重点强化仪表的抗干扰措施。
ZrO2-Ⅱdirect plug-in zirconium oxide oxygen automatic analyzer is a new oxygen analyzer successfully developed by summarizing years of study and application experience both in domestic and abroad; it is fit for analyzing the oxygen content of flue gas in various industrial boiler, kiln and heating furnace. The main characteristics thereof is the design of the oxygen probe structure and chemical formulation of platinum electrode, and the manufacturing technology fully considers the extreme complex features of the measured furnace gas component, it can ensure the oxygen probe having sufficient service life when using under horizontal direct plug-in condition. While the signal conversion portion thereof takes single-chip microprocessor as nuclear, most functions of the instruments are implemented via software, and the hardware configuration highlights enhancing anti-interference measures of the instrument.1.主要技术参数1. Main technical parameters1.1 测量范围1.1 Measuring range显示：0～25.0 %O2：(三位数字显示)Display: 0～25.0 %O2：(a three-digital display)模拟量输出(线性)：0～5.00 %O2，0～10.0 %O2、0～25.0 %O2Analogue output (linear) : 0～5.00 %O2，0～10.0 %O2、0～25.0 %O21.2 测量精度：3% (满量程)1.2 Measuring precision: 3% (full range)1.3 响应时间：＜5S(90%测量值)1.3 Response time: ＜5S(90% measured value)1.4 温度精度：700±1℃1.4 Temperature precision: 700±1℃1.5 显示内容：氧浓(O2%)、氧势(mV)、炉温(℃)、加热电压（V）、量程上、下限（O2%）、报警上、下限（O2%）1.5 Display contents: oxygen concentration (O2%), oxygen potential (mV), furnace temperature(℃), heating voltage (V), upper and lower limits of range (O2%), alarming upper and lower limits (O2%)1.6 键盘设定：探头零电势校正, 报警上、下限设定，1.6 Keyboard setting: zero potential probe correction, alarming upper and lower limits setting1.7 自诊断内容及故障类别符号：1.7 Self-diagnosis contents and fault category symbols:E—0 氧量上限E—1 氧量下限E—2 温度异常(高)E—3 温度异常(低) E—4 升温异常(快) E—5 升温异常(停)E—6 氧势异常E—7 断偶E—0 maximum oxygen E—1 minimum oxygen E—2 temperature anomaly (high) E—3 temperature anomaly (low) E—4 heating up anomaly (fast) E—5 heating up anomaly (stop) E—6 oxygen potential anomaly E—7 broken coupling1.8 输出：0—10mA 或4—20mA1.8 Output: 0—10mA or 4—20mA1.9 负载电阻：0-1.0 kΩ(0-10mA输出), 0-500Ω(4-20mA输出)1.9 Load resistance: 0-1.0 kΩ(0-10mA output), 0-500Ω(4-20mA output)1.10 氧探头长度为0.2m、0.4m、0.6m、0.8m、1.0m、1.2m。
TFZO5液晶显示氧化锆氧量分析仪说明书资料.doc
一、概述氧化锆烟气氧量分析仪是近几十年发展起来的新型测氧器，因其具有结构简单、维护方便、反应速度快、测量范围广等特点，而广泛应用于电力、冶金、供暖、建材、电子等部门，分析各种工业锅炉及窑炉中烟气的氧含量，提高燃烧效率，节约能源，减少环境污染。
氧化锆氧量分析仪由转换器和检测器（俗称氧探头）组成，在检测器的核心元件氧化锆浓差电池上，采用了纳米材料和先进的生产工艺，在电极涂层上添加抑制电极老化的添加剂。
大大提高了氧化锆测量探头的精度和使用寿命。
检测器采用直插式探头结构，不需取样系统，能及时反映锅炉内燃烧状况，如与自控装置配合使用，可有效地控制燃烧状况。
转换器采用单片机智能化设计，汉字液晶显示，使数据显示、功能控制更具有人性化；可与各类型DCS数据接入设备连接。
使仪表的操作变的简单，容易掌握。
具有以下特点：1. 通用性较强，可以直接替换其它厂家氧量分析仪。
2. 大屏幕蓝底白字ＬＣＤ显示。
3. 全中文操作菜单(出口产品可以提供英文菜单)。
4. 氧量量程0.01-25.00％内自由设定（最低量程0-5%）。
5. 温度采用ＰＩＤ控温，恒温点７００℃和７５０℃（可现场选择）。
6. 可设置氧量上、下限报警指示，温度上、下限报警指示。
7. 本底电势一键校正。
8. 可用标准气在线校准。
9. 4-20mA标准电流输出与主电路光电隔离，可直接远传进入DCS系统。
10. 多种故障信息提示。
二、工作原理氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：E=RT/4F×LnP1/P2式中：E—氧浓差电势（V）R—理想气体常数（8.314J/moLK）T—绝对温度值（K）F—法拉第常数（96500c/moL）P1—参比气体分压（空气）P2—被测气体分压变送器把所测量出的数据，经单片机计算转换，将氧含量在液晶屏上显示出来，同时转换成电流信号供计算机或计录仪使用。
ZrO2-5液晶显示氧化锆氧量分析仪说明书
一、概述氧化锆烟气氧量分析仪是近几十年发展起来的新型测氧器，因其具有结构简单、维护方便、反应速度快、测量范围广等特点，而广泛应用于电力、冶金、供暖、建材、电子等部门，分析各种工业锅炉及窑炉中烟气的氧含量，提高燃烧效率，节约能源，减少环境污染。
氧化锆氧量分析仪由转换器和检测器（俗称氧探头）组成，在检测器的核心元件氧化锆浓差电池上，采用了纳米材料和先进的生产工艺，在电极涂层上添加抑制电极老化的添加剂。
大大提高了氧化锆测量探头的精度和使用寿命。
检测器采用直插式探头结构，不需取样系统，能及时反映锅炉内燃烧状况，如与自控装置配合使用，可有效地控制燃烧状况。
转换器采用单片机智能化设计，汉字液晶显示，使数据显示、功能控制更具有人性化；可与各类型DCS数据接入设备连接。
使仪表的操作变的简单，容易掌握。
具有以下特点：1. 通用性较强，可以直接替换其它厂家氧量分析仪。
2. 大屏幕蓝底白字ＬＣＤ显示。
3. 全中文操作菜单(出口产品可以提供英文菜单)。
4. 氧量量程0-２５％内自由设定（最低量程0-5%）。
5. 温度采用ＰＩＤ控温，恒温点７００℃和７５０℃（可现场选择）。
6. 可设置氧量上、下限报警指示，温度上、下限报警指示。
7. 本底电势一键校正。
8. 可用标准气在线校准。
9. 4-20mA标准电流输出与主电路光电隔离，可直接远传进入DCS系统。
10. 多种故障信息提示。
二、工作原理氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：E=RT/4F×LnP1/P2式中：E—氧浓差电势（V）R—理想气体常数（8.314J/moLK）T—绝对温度值（K）F—法拉第常数（96500c/moL）P1—参比气体分压（空气）P2—被测气体分压变送器把所测量出的数据，经单片机计算转换，将氧含量在液晶屏上显示出来，同时转换成电流信号供计算机或计录仪使用。
ZO系列氧化锆氧量分析仪使用说明书
目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (3)4.1 仪器组成 (3)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (4)4.2.2.1 基本结构 (4)4.2.2.2 基本操作 (5)4.2.2.3 基本设置 (6)5 仪器检验 (6)6 仪器安装 (8)6.1 安装前的准备 (8)6.1.1 探头安装位置的选择 (8)6.1.2 炉体法兰的焊接 (9)6.1.3 现场布线 (9)6.2 安装 (10)6.2.1 变送器的安装 (10)6.2.2 探头的安装 (10)6.3 现场连线 (11)7 仪器校准 (11)7.1 校准前的准备 (11)7.2 校准方法 (11)8 仪器日常维护与常见故障排除 (13)8.1 仪器日常维护 (13)8.2 常见故障的分析与排除 (13)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。
中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
zo系列氧化锆氧量分析仪使用说明书
目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。
中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
氧分析仪说明书
注意事项！使用及保存注意事项●仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。
●仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。
●仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。
请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！服务与保证仪器自出厂之日起，仪器的保修期限为一年。
凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。
若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。
如需维修，我公司将根据损坏情况适当收取维修成本费用。
如有用户需要，我公司也可指派技术人员进行现场培训。
如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。
联系方式见封底。
一、概述该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。
该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。
本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：二、工作原理2.1氧化锆原理图仪器的工作原理如图1.0所示。
它主要由气路系统、氧化锆传感器、微机测控系统三部分组成。
图1.0 测量原理框图2.2氧化锆传感器氧化锆传感器是由氧化锆陶瓷材料制成的氧浓度差电池，在高温时氧化锆具有氧离子的传导特性，当氧化锆管的两个电极之间的氧分压不同时，氧浓度差电池产生一个与氧浓度成比例的电势，电势大小按下式计算：E =ln式中：R ——理想气体常数F ——法拉第常数T ——氧化锆加热炉绝对温度(K) ｎ——电极反应的电子交换数目 P 0 ——空气中氧分压（20.9%） P ——样气中的氧分压通过测量氧浓度差电池的电动势E 与温度T ，就可以计算出样气中的氧分压，即氧含量。
中国原子能氧化锆分析仪使用说明书
一、ZO系列氧化锆氧分析仪的测量原理
如在氧化锆(ZrO2) 中加入一定数量的氧化钙（CaO），+2价的钙离 子（Ca2+）在进入ZrO2晶体后会置换出+4价的锆离子（Zr4+），由于 钙离子和锆离子的离子价不同，因此在晶体中形成许多氧空穴。再高温 （750℃以上）下，如有外加电场，就会形成氧离子占据空穴的定向运动而 导电。带负电荷的氧离子占据空穴的运动，也就相当于带正电荷的空穴做反 向运动，因此，也可以说固体电解质是靠空穴导电的，这和P型半导体靠空 穴导电机理相似。固体电解质的导电性能与温度有关，温度越高，导电性能 越强。
O2 4e 2O
2
到达电极2后，在电极2上（阳极——进行氧化反应的电极）将产生下列反应： 2O 2 O 4e （氧化反应） 这样在电极上产生了电荷的积累，从而在两极板间建立了电场，此电场将阻止这种 迁移的进一步进行，直至达到动态平衡状态，此时在两极板间形成电势。
二、ZO系列氧化锆氧分析仪的主要技术参数
五、用户选型及订货须知
ZO系列氧化锆氧分析仪的型号及用场列于表1中。 1．新用户订货 （1）必须选用成套仪器，一套仪器包括一 支探头、一个炉体法兰（装在探头上）和一 台变送器。 （2）订购标气校准箱以作调试仪器和日常 标定仪器用。 2．老用户订货 可以增订整套仪器，也可以单独订购氧化锆探头或变送器； 3．火电厂选型 1）火电厂根据安装点可以选用以下两种探头： ZO-12B：安装点位于冷端过热器与省煤器之间或省煤器后，烟气温度 要求：400℃-500℃，这一安装点温度有利于延长探头使用寿命。 ZO-14：旁路烟道（压差<1000Pa）。
一、ZO系列氧化锆氧分析仪的测量原理
氧化锆测量含氧量的基本原理是利用所谓的“氧浓差电势”，即在一 块氧化锆两侧分别附以多孔的铂电极(又称“铂黑”)，并使其处于高 温下。如果两侧气体中的含氧量不同，那么在两电极间就会出现电动 势。此电动势是由于固体电解质两侧气体的含氧浓度不同而产生的， 故叫氧浓差电势，这样的装置叫做氧浓差电池。
TFZO-5液晶显示氧化锆氧量仪说明书资料
一、概述氧化锆烟气氧量分析仪是近几十年发展起来的新型测氧器，因其具有结构简单、维护方便、反应速度快、测量范围广等特点，而广泛应用于电力、冶金、供暖、建材、电子等部门，分析各种工业锅炉及窑炉中烟气的氧含量，提高燃烧效率，节约能源，减少环境污染。
氧化锆氧量分析仪由转换器和检测器（俗称氧探头）组成，在检测器的核心元件氧化锆浓差电池上，采用了纳米材料和先进的生产工艺，在电极涂层上添加抑制电极老化的添加剂。
大大提高了氧化锆测量探头的精度和使用寿命。
检测器采用直插式探头结构，不需取样系统，能及时反映锅炉内燃烧状况，如与自控装置配合使用，可有效地控制燃烧状况。
转换器采用单片机智能化设计，汉字液晶显示，使数据显示、功能控制更具有人性化；可与各类型DCS数据接入设备连接。
使仪表的操作变的简单，容易掌握。
具有以下特点：1. 通用性较强，可以直接替换其它厂家氧量分析仪。
2. 大屏幕蓝底白字ＬＣＤ显示。
3. 全中文操作菜单(出口产品可以提供英文菜单)。
4. 氧量量程0.01-25.00％内自由设定（最低量程0-5%）。
5. 温度采用ＰＩＤ控温，恒温点７００℃和７５０℃（可现场选择）。
6. 可设置氧量上、下限报警指示，温度上、下限报警指示。
7. 本底电势一键校正。
8. 可用标准气在线校准。
9. 4-20mA标准电流输出与主电路光电隔离，可直接远传进入DCS系统。
10. 多种故障信息提示。
二、工作原理氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：E=RT/4F×LnP1/P2式中：E—氧浓差电势（V）R—理想气体常数（8.314J/moLK）T—绝对温度值（K）F—法拉第常数（96500c/moL）P1—参比气体分压（空气）P2—被测气体分压变送器把所测量出的数据，经单片机计算转换，将氧含量在液晶屏上显示出来，同时转换成电流信号供计算机或计录仪使用。
中国原子能科学研究院氧化锆氧量分析仪说明书
目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (3)4.1 仪器组成 (3)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (4)4.2.2.1 基本结构 (4)4.2.2.2 基本操作 (5)4.2.2.3 基本设置 (6)5 仪器检验 (6)6 仪器安装 (8)6.1 安装前的准备 (8)6.1.1 探头安装位置的选择 (8)6.1.2 炉体法兰的焊接 (9)6.1.3 现场布线 (9)6.2 安装 (10)6.2.1 变送器的安装 (10)6.2.2 探头的安装 (10)6.3 现场连线 (11)7 仪器校准 (11)7.1 校准前的准备 (11)7.2 校准方法 (11)8 仪器日常维护与常见故障排除 (13)8.1 仪器日常维护 (13)8.2 常见故障的分析与排除 (13)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。
中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
ZO系列氧化锆氧量分析仪使用说明书.pdf
目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (3)4.1 仪器组成 (3)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (4)4.2.2.1 基本结构 (4)4.2.2.2 基本操作 (5)4.2.2.3 基本设置 (6)5 仪器检验 (6)6 仪器安装 (8)6.1 安装前的准备 (8)6.1.1 探头安装位置的选择 (8)6.1.2 炉体法兰的焊接 (9)6.1.3 现场布线 (9)6.2 安装 (10)6.2.1 变送器的安装 (10)6.2.2 探头的安装 (10)6.3 现场连线 (11)7 仪器校准 (11)7.1 校准前的准备 (11)7.2 校准方法 (11)8 仪器日常维护与常见故障排除 (13)8.1 仪器日常维护 (13)8.2 常见故障的分析与排除 (13)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。
其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。
燃料燃烧效率与空气过剩系数密切相关。
在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。
因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。
中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述氧化锆烟气氧量分析仪是近几十年发展起来的新型测氧器，因其具有结构简单、维护方便、反应速度快、测量范围广等特点，而广泛应用于电力、冶金、供暖、建材、电子等部门，分析各种工业锅炉及窑炉中烟气的氧含量，提高燃烧效率，节约能源，减少环境污染。
氧化锆氧量分析仪由转换器和检测器（俗称氧探头）组成，在检测器的核心元件氧化锆浓差电池上，采用了纳米材料和先进的生产工艺，在电极涂层上添加抑制电极老化的添加剂。
大大提高了氧化锆测量探头的精度和使用寿命。
检测器采用直插式探头结构，不需取样系统，能及时反映锅炉内燃烧状况，如与自控装置配合使用，可有效地控制燃烧状况。
转换器采用单片机智能化设计，汉字液晶显示，使数据显示、功能控制更具有人性化；可与各类型DCS数据接入设备连接。
使仪表的操作变的简单，容易掌握。
具有以下特点：1. 通用性较强，可以直接替换其它厂家氧量分析仪。
2. 大屏幕蓝底白字ＬＣＤ显示。
3. 全中文操作菜单(出口产品可以提供英文菜单)。
4. 氧量量程0.01-25.00％内自由设定（最低量程0-5%）。
5. 温度采用ＰＩＤ控温，恒温点７００℃和７５０℃（可现场选择）。
6. 可设置氧量上、下限报警指示，温度上、下限报警指示。
7. 本底电势一键校正。
8. 可用标准气在线校准。
9. 4-20mA标准电流输出与主电路光电隔离，可直接远传进入DCS系统。
10. 多种故障信息提示。
二、工作原理氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特（Nernst）公式来表示：E=RT/4F×LnP1/P2式中：E—氧浓差电势（V）R—理想气体常数（8.314J/moLK）T—绝对温度值（K）F—法拉第常数（96500c/moL）P1—参比气体分压（空气）P2—被测气体分压变送器把所测量出的数据，经单片机计算转换，将氧含量在液晶屏上显示出来，同时转换成电流信号供计算机或计录仪使用。
700℃和750℃时氧浓度与氧浓差电势关系见附表．三、技术指标量程： 0.01～25.00%O2(量程从5.00％－25.00％内自由设置）输出信号： 4 ～20mA 负载电阻≤500Ω隔离重复性：满量程的±0.5%基本误差：≤±1%（满量程）稳定性：≤±1%（仪器连续检定4h）响应时间：当标准气体从检测器入口引入时计，5秒内达到90%的响应环境温度：检测器 -10℃～80℃转换器 0℃～40℃电源及功耗：电源220±10%VAC，功耗最大为150W样气温度：≤700℃（700℃以上协商供货）样气压力范围：±10KPa检测器长度： 0.4m;0.8m;1.0m;1.2m；（其他长度可根据用户要求生产）四、检测器的构造检测器由防尘装置、氧化锆管、加热炉、热电偶、气体导管、接线盒以及壳体等主要部件组成。
整个装置采用全封闭型结构，以增加整个装置的密封性能，提高使用寿命。
对高粉尘的检测环境，为达到更好的过滤效果，加装了多孔陶瓷过滤器。
检测器内的氧化锆管是核心元件，属陶瓷易碎品，运输和安装使用过程中应避免剧烈震动，以免损坏。
检测器内加热炉的作用是提供氧化锆元件正常工作所需的温度，为延长加热炉的寿命，在工艺上作了特殊的处理。
因检测器本身带有加热装置，从而在低于700℃的环境中能正常工作。
检测器的外形和尺寸见下图：五、检测器的现场安装条件5.1氧量检测器的现场安装条件避开震动场合；环境温度要在仪器规定范围内；接线盒要避开高辐射热源；尽可能避开腐蚀性气体；要有足够的工作空间；5.2 取样点的位置选择取出的气样能快速反映工艺状态的变化情况，即气体要具有代表性。
为避免SO的冷凝，取样点气体温度应高于300℃，其范围为300—600℃最佳。
2取样点的温度、压力、流量等参数不应变化太大。
取样探头的长度应达到烟道直径的1/3。
切忌在管道、烟道底部开口取样。
取样点的附近炉堂、烟道应无泄漏，否则将造成测量误差。
要选择在易于维护、检修的地方。
5.3 氧量检测器的安装预先加工好带法兰的设备短接管，孔径为Φ76，长度约为400mm。
按要求选好取样位置(炉壁或管道)，开一个Φ76 的孔，将短接水平焊接到炉壁上，焊接时要保证焊接处不漏气。
把检测器插入短接管中，接管法兰与检测器法兰之间垫上2—4mm 厚的石棉垫，旋紧4 个螺栓，使其不漏气即可。
※注意: 新建炉膛或烟道要等几次烘炉干燥后再安装氧探头，否则，过于潮湿的烟气可能降低新探头使用寿命。
由于探头的参比气是靠空气自然对流提供的,探头必须水平安装, 参比气和标准气接口相应朝下.探头端部防护套管的缺口位置(可调整方向)也应垂直向下,以防积灰.六、转换器安装尺寸盘装横式表：外形尺寸160*80mm*250mm，开孔尺寸152*76mm 盘装竖式表：外形尺寸80*160mm*250mm，开孔尺寸76*152mm 盘装方式表：外形尺寸160*160*150mm，开孔尺寸152*152mm 盘装方式表：外形尺寸144*144*150mm，开孔尺寸138*138mm 墙挂式表：外形尺寸260*200*100mm七、仪器接线示意图：7.1.锆头信号引线用RVVP2×1.0带屏蔽二芯电缆线7.2.热电偶选用K分度号KX-G型2×1.0带屏蔽二芯补偿导线7.3.加热器选用RVV2×1.5二芯电缆线※注意：锆头信号线、电偶导线要与加热器线分开走线。
八、操作说明8.1 开机打开电源，二十分钟后仪器显示如下：当温度达到700℃后，仪器稳定一小时以上进行下列设置：8.2参数设置与校正：8.2.1 本底自动校正：将标气入口的密封螺钉拧下，通入空气（流量≤50ml/min），或将氧探头直截放在空气中，参数校正”菜单，按“确认”键进入校正子菜单，按“向上”“向下”键将光标选中“本底自动校正”菜单，按“确认”键，本底自动校正后，按“返回”键返回测量状态。
氧量显示20.6左右即可。
再将标气入口的密封螺钉拧上。
※注意：此步骤在每次更换探头或变送器时，必须进行本底校正。
8.2.2 标气自动校正：将标气入口的密封螺钉拧下，通入标准气（一般选用5%左右的氮中氧，流量≤50ml/min），待数据稳定后，按“设置”键进入主菜单，按“向上”“向下”键将光标选中“氧量参数校正”菜单，按“确认”键进入校正子菜单，按“向上”“向下”键将光标选中“标气自动校正”菜单，按“确认”键进入校正进入校正页面，按“向上”“向下”键将数据修正到和标准气值相同，按“确认”键完成标气校正。
按“返回”键返回测量状态。
再将标气入口的密封螺钉拧上。
8.2.3 氧量上限报警值：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“氧量上限报警值”菜单，按“确认”键进入调整页面，按“向上”“向下”键调整氧量上限数据，按“确认”键完成调整，按“返回”键返回测量状态。
8.2.4 氧量下限报警值：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“氧量下限报警值”菜单，按“确认”键进入调整页面，按“向上”“向下”键调整氧量下限数据，按“确认”键完成调整，按“返回”键返回测量状态。
8.2.5 温度上限报警值：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“温度上限报警值”菜单，按“确认”键进入调整页面，按“向上”“向下”键调整温度上限数据，按“确认”键完成调整，按“返回”键返回测量状态。
8.2.6 温度下限报警值：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“温度下限报警值”菜单，按“确认”键进入调整页面，按“向上”“向下”键调整温度下限数据，按“确认”键完成调整，按“返回”键返回测量状态。
8.2.7 氧量量程设置：按“确认”键进入调整页面，按“向上”“向下”键调整氧量量程数据(量程从５％－２５％内自由设定)，按“确认”键完成调整，按“返回键返回测量状态。
4-20mA电流输出将自动和量程对应。
※注意：出厂量程一般默认设置为0-25%。
8.2.8 恒温温度设置：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“恒温温度设置”菜单，按“确认”键进入调整页面，按“向上”“向下”键调整恒温温度值(恒温点７００℃和７５０℃两档选择)，按“确认”键完成，按“返回”键返回测量状态。
※注意：出厂恒温点一般默认设置为７００℃。
8.2.9 温度报警控制：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“温度报警控制”菜单，按“确认”键进入调整页面，按“向上”“向下”键选择报警“开”或“关”，按“确认”键完成，按“返回”键返回测量状态。
8.2.10氧量报警控制：按“设置”键进入主菜单，按“向上”“向下”键将光标选中“氧量报警控制”菜单，按“确认”键进入调整页面，按“向上”“向下”键选择报警“开”或“关”，按“确认”键完成，按“返回”键返回测量状态。
九、贮存仪器在仓库存放时，应包装完好，存放温度为0～40℃，相对湿度不大于85％，没有强腐蚀性气体。
十、仪器的成套及附件氧量分析仪一套（转换器、检测器各一台，也可以单独购买）使用说明书一本出厂合格证一份附录一氧量电流对照表附录二氧量--氧电势对照表(参比气氧浓度20.6%，工作温度700℃或750℃)附录B：高温型检测器的原理及系统组成高温型检测点的气体温度可达0-1400℃，高温型是采取抽气或正压自喷的方式，将炉气引入减温器装置内，经扩容、减压、降温后使其实际温度降至600℃以下，从而实现对高温气体的检测。
炉体法兰安装孔中心孔距100mm由于高温型检测器的特殊结构，在安装时请注意以下几方面：当待测气体温度在800℃以上时，高温型检测器的取样管应呈垂直形式安装，以防高温取样管因自重产生弯曲变形。
2 如果炉气压力为负压或为忽正忽负时，应选用负压型高温型检测器。
以50-100Kpa压力的压缩风接入抽气系统，调节控制阀，将被测气体抽入采样装置中。
3如果炉气压力为正压时，应选用正压型高温型检测器。
利用正压自喷使待测气体进入采样装置，并通过调节阀控制喷出气体的压力保持在微正压状态（50Kpa以下）。
4 如果减温器内温度过低（＜150℃时），由于硫化物结露会造成喷射泵堵塞，应采用保温材料将减温器进行保温。
必要时，可将压缩风金属管道铺在炉体高温处，加盖保温材料，使压缩风加热到＞150℃再接入喷射泵，只要样气出口的气体温度＞150℃喷射泵就不会堵塞。
11。
