瓦楞纸箱物性指标计算公式

合集下载

纸箱计算公式大全

以下是一些常见的纸箱计算公式：
纸箱容积计算：
纸箱容积= 纸箱长度×纸箱宽度×纸箱高度
纸箱表面积计算：
纸箱表面积= 2 ×（纸箱长度×纸箱宽度+ 纸箱长度×纸箱高度+ 纸箱宽度×纸箱高度）
纸箱重量估算：
纸箱重量= 纸板单重×（纸箱长度+ 纸箱宽度）× 2 + 纸板单重×纸箱高度×2
纸箱瓦楞芯厚度计算：
瓦楞芯厚度= （纸箱高度-内部空间高度）/ 层数
纸板面积计算：
纸板面积= （纸箱长度+ 缝合值）×（纸箱宽度+ 缝合值）×层数
纸箱承重能力估算：
纸箱承重= 瓦楞芯厚度×纸板单重×（纸箱长度+ 缝合值）×（纸箱宽度+ 缝合值）
这些公式可用于基本的纸箱计算，但请注意，纸箱的设计和性能还受到其他因素的影响，如纸板材质、结构设计等。

对于具体的纸箱设计和使用，建议参考相关标准和规范，或咨询专业的包装工程师以获取准确的计算和建议。

瓦楞纸箱物理单位计算公式

纸，纸板，瓦楞纸物理性能单位换算表
项目
公制
英制
横向环指数Ｎ＊m/g
环压强度（kg/0.152m）=环压指数＊定量/(9.8*6.58)
环压强度（英镑／英寸）＝环压指数＊定量／175.16
裂断长LB(Km)
抗张强度（KN/m）S= 9.8*10-3LB*定量
抗张力F(N)=裂断长＊定量＊0.147
耐破指数（KPa*㎡/g）
耐破度（KPa）=耐破指数＊定量
耐破度（kg/cm2）=耐破指数＊定量／98
耐破度（英镑／IN”）=耐破指数（破比）＊定量＊0.145或14.212*耐破度（kg/cm2）
空箱抗压强度（KN）
换算成公斤：＊10.2
换算成英镑：224.7*抗压强度（KN）
边压强度（N/m）
换算为kg/m:/9.8
由（N/M）换算为英镑／M:*0.2248由（KG/M）换算为英镑／M:*2.203
粘合强度N/m楞
换算为kg/m*楞:/9.8
由（N/M）换算为英镑／M楞：＊0.2248
戳穿强度J
换算为kg.cm:10.2
由Ｊ换算为英镑3

纸箱耐压计算公式

纸箱耐压计算公式瓦楞纸箱耐压(抗压)强度理论计算方法介绍一、沃尔玛公司的计算方法:货柜高度(Inch),纸箱高度(Inch)纸箱毛重(Lbs)× ×3 (安全系数)=纸箱耐压强度(Lbs)纸箱高度(Inch)说明:1.用此公式计算出来的纸箱耐压强度为沃尔玛要求的最低耐压强度;2.计算出来的理论数据除以2.2即为大家通用的纸箱抗压强度单位公斤。

二、中华人民共和国国家标准计算方法:(GB/T 6543-2008)瓦楞纸箱抗压强度值P不应小于按下面公式所得的计算值:H,hP = K*G ×9.8h公式当中:K 强度安全系数G 瓦楞纸箱包装件的质量，单位为千克(kg);H 堆码高度(一般不高于3000mm)，单位为毫米(mm);h 瓦楞纸箱高度，单位为毫米(mm);P 抗压强度值，单位为牛顿(N)。

强度系数K根据纸箱所装货物的贮存期和贮存条件决定:贮存期小于30天 K=1.65贮存期30天,60天 K=2.0贮存期60天以上 K=2.5三、行业标准通用的计算方法:主要根据原纸的环压、楞率、纸箱周长和系数表求出理论数据。

计算公式为:环压强度之和P = * F6公式当中:环压强度之和=面纸的环压强度，B楞芯纸的环压强度×B楞楞率，中纸环压强度，C楞芯纸的环压强度×C楞楞率，底纸环压强度 (依BC楞纸箱为例)F 根据周长查表得出的系数;Z (纸箱的长，纸箱的宽)×2即为纸箱的周长(cm)楞率系数:目前，东莞厂纸板各坑型楞率分别为:A楞1.47C楞1.42B楞1.33E楞1.26各层原纸的环压强度请参照品管组提供的《原纸物性表》。

说明:1.如果为A1型纸箱，计算出来的理论数据乘以0.85，基本上接近于实测值;2.如果纸箱(A1型或E型等)满版印刷，计算出来的理论数据乘以0.8，基本上接近于实测值;3.如果为E型箱，满版印刷且有手提孔，计算出来的理论数据乘以0.75，基本上接近于实测值;4.所有计算方法得出来的理论值，仅供参考，最好有样品进行实际测试为准，即可了解纸箱耐压的实际最大值。

瓦楞纸箱计算公式

单位换算

n 耐破指数 Kpa.m2/g P 耐破度 Kpa W 定量：g/m2 耐破强度（ Kpa ）= n× W 耐破强度（ kgf/cm2 ）×98 = （ Kpa ）（举例）当耐破强度为8.2 kgf/cm2 ，定量为250 g/m2时，耐破指数则为（8.2×98）/ 250=3.214 （Kpa.m2/g）
K=
(1-0.4)(1-0.3)(1-0.2)(1-0.1)(1-0.1) = 3.67
表四安全系数设计参数表装箱后温湿度环境变化温湿环境
装箱后从出厂到销售过装箱后通过陆路流通，装箱后入货柜，程中，存储于干燥阴凉但纸箱所处的温湿环走海运出口环境境变化较大
抗压强度减损率 10%
30%
抗压强度减损率
60%
纸箱抗压测试

纸箱抗压测试方法是将纸箱置于压力试验机上，以一定的速度在其顶部（或底部）均匀地施加压力，以此评定纸箱承受外部压力的能力，也是纸箱对内装物的保护能力。纸箱对温湿度不同，纸箱的水分含量也不同，而水分则对抗压强度产生很大影响，一般最好在恒温恒湿标准环境中处理，需在12小时以上。快速测试纸箱抗压值：数字式水份测试仪、抗压仪。测试方法是：测试出纸箱的抗压强度及纸板水分含量，而后根据《水分含量及抗压关系对照表》进行推算。水分含量与抗压关系对照表

安全系数的设计方法

安全系数的计算方法：
1 K=
（1- a）（1- b）（1- c）（1- d）（1- e） ……….
a：温湿度变化导致的降低率 b：堆放时间导致的降低率 c：堆放方式导致的降低率 d：装卸过程导致的降低率 e：其他

瓦楞纸板对应重量计算公式

瓦楞纸板对应重量计算公式瓦楞纸板是一种由两层平面纸板和一层波纹纸板夹层构成的复合材料，具有轻质、坚固、可回收等特点，被广泛应用于包装、运输、建筑等领域。

在实际应用中，了解瓦楞纸板的重量是非常重要的，因为不同规格和厚度的瓦楞纸板在承载能力和成本方面都有所不同。

因此，有一个简单的计算公式可以帮助我们快速准确地计算瓦楞纸板的重量，从而更好地选择合适的材料。

瓦楞纸板的重量计算公式如下：瓦楞纸板的重量 = 面积×厚度×密度。

其中，面积指的是瓦楞纸板的长度和宽度所构成的平面面积，厚度指的是瓦楞纸板的厚度，密度指的是瓦楞纸板材料的密度。

通过这个简单的公式，我们可以快速计算出瓦楞纸板的重量，从而更好地进行材料选择和设计。

首先，我们需要了解瓦楞纸板的面积。

通常情况下，瓦楞纸板的面积可以通过长度和宽度相乘来计算。

例如，一块瓦楞纸板的长度为1米，宽度为0.5米，那么它的面积就是1米× 0.5米 = 0.5平方米。

通过测量瓦楞纸板的实际尺寸，我们就可以得到它的面积。

其次，我们需要了解瓦楞纸板的厚度。

瓦楞纸板的厚度通常以毫米为单位，可以通过直接测量或者查看产品规格来得到。

最后，我们需要了解瓦楞纸板的密度。

瓦楞纸板的密度是指单位体积的质量，通常以克/立方厘米或者千克/立方米为单位。

不同类型的瓦楞纸板材料其密度也会有所不同，可以通过查阅相关资料或者询问供应商来获取。

通过以上三个参数，我们就可以利用瓦楞纸板的重量计算公式来计算出瓦楞纸板的重量。

例如，一块面积为0.5平方米，厚度为5毫米，密度为0.5克/立方厘米的瓦楞纸板，那么它的重量就是 0.5平方米×5毫米× 0.5克/立方厘米 = 1.25克。

通过这样的计算，我们可以快速得到瓦楞纸板的重量，并据此进行材料选择和设计。

在实际应用中，瓦楞纸板的重量计算公式可以帮助我们更好地了解材料的性能和特点，从而更好地进行材料选择和设计。

例如，在包装行业中，我们可以根据产品的重量和要求来选择合适厚度和规格的瓦楞纸板，以保证包装的安全性和成本效益。

纸箱计算公式纸箱的计算公式东莞大全仪器

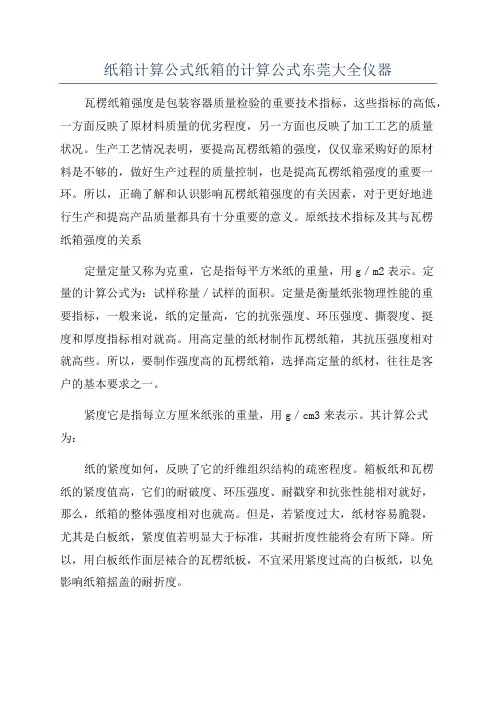

纸箱计算公式纸箱的计算公式东莞大全仪器瓦楞纸箱强度是包装容器质量检验的重要技术指标，这些指标的高低，一方面反映了原材料质量的优劣程度，另一方面也反映了加工工艺的质量状况。

生产工艺情况表明，要提高瓦楞纸箱的强度，仅仅靠采购好的原材料是不够的，做好生产过程的质量控制，也是提高瓦楞纸箱强度的重要一环。

所以，正确了解和认识影响瓦楞纸箱强度的有关因素，对于更好地进行生产和提高产品质量都具有十分重要的意义。

原纸技术指标及其与瓦楞纸箱强度的关系定量定量又称为克重，它是指每平方米纸的重量，用g／m2表示。

定量的计算公式为：试样称量／试样的面积。

定量是衡量纸张物理性能的重要指标，一般来说，纸的定量高，它的抗张强度、环压强度、撕裂度、挺度和厚度指标相对就高。

用高定量的纸材制作瓦楞纸箱，其抗压强度相对就高些。

所以，要制作强度高的瓦楞纸箱，选择高定量的纸材，往往是客户的基本要求之一。

紧度它是指每立方厘米纸张的重量，用g／cm3来表示。

其计算公式为：纸的紧度如何，反映了它的纤维组织结构的疏密程度。

箱板纸和瓦楞纸的紧度值高，它们的耐破度、环压强度、耐戳穿和抗张性能相对就好，那么，纸箱的整体强度相对也就高。

但是，若紧度过大，纸材容易脆裂，尤其是白板纸，紧度值若明显大于标准，其耐折度性能将会有所下降。

所以，用白板纸作面层裱合的瓦楞纸板，不宜采用紧度过高的白板纸，以免影响纸箱摇盖的耐折度。

环压强度将标准试样长(纵向)152±0.2mm，宽12.7±0.1mm，取10片进行检测，其中5片正面朝外进行检测。

另外5片反面朝外装入环形托盘中检测，之后，通过公式换算就可以求出原纸的环压强度。

一般来说，用环压强度好的纸制作出来的纸箱强度相对就高。

环压强度计算公式为：RF／152。

式中的R表示环压强度，单位kN／m；F是试样压溃时读取的力值，单位N；152是试样的长度，单位mm。

国标中的环压指数的标准数值，是衡量原纸的抗压性能的重要指标，它是指原纸的环压强度与定量的比值，单位为N·m／g。

纸箱理论抗压强度、边压强度、耐破强度的计算

例如计算利华一共
海龙环压为
在上表中红色底色
该纸箱客户要求抗压力为 245KG。
查表可知此纸
பைடு நூலகம்
AA
16.72 0.94
瓦楞收缩率
在红色底色中填入纸板每层所用材质的定量及环压强度，及纸箱的外径长和宽度，即能快速自动计算此纸箱能达到的抗压能力。
4988
5.09
PX=
(kg/cm)
AAF
m) C--表示瓦楞收缩率，即瓦楞芯纸长度与面纸长度之比
纸
箱楞型
常数
A
aX2
8.36
J
1.1
C
1.532
B
5
1.27 1.361
C
6.1
1.27 1.477
AB
13.36
1.01
BC
11.10
1.08
AC
14.46
1.02
以下我们举例说明如何根据已知配料来计算纸箱的理论抗压值
279.56 0.48 0.78
Z/4
(Z/4)2
24.25 588.06
蓝色底色中的数值为根据已设定公式而自动计算的理论抗压值，正确的理论抗压值即此表中与纸箱楞型对应的抗压值，如果此纸箱是A楞，则抗压值为此表中与A楞相对的数值，而其它的几个数值都是无效数值，不要去管它。此例纸箱为AF，该纸箱的理论抗压为410KG。
L0--表示纸箱外径长度尺寸（cm) B0--表示纸箱外径宽度尺寸(cm)
J--纸箱凯里卡特常数
R1、R2、 R3--表示面纸、里纸、芯纸（指双瓦楞纸箱最中间一层原纸）环压强度测试值（kg/0.152

瓦楞纸箱抗压强度计算公式

一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。

①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式P——瓦楞纸箱抗压强度（N）；Px——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。

瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值（N/0.152m）Rmn ——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板公式中的15.2(cm)为测定原纸环压强度时的试样长度。

Z 值计算公式Z=2(L0+B0)Z——纸箱周边长（cm）；L0——纸箱长度外尺寸（cm）B0——纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度（N）；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。

②马丁荷尔特（Maltenfort）公式P——瓦楞纸箱抗压强度（N）；CLT- O ——内、外面纸横向平压强度平均值（N/cm）。

③沃福（Wolf）公式Pm——瓦楞纸板边压强度（N/m）④马基（Makee）公式Dx——瓦楞纸板纵向挺度（MN·m）Dy——瓦楞纸板横向挺度（MN·m）马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度（N）；Pm ——瓦楞纸板边压强度（N/m）a——常数b——常数⑤APM 计算公式考虑箱面印刷对抗压强度的影响。

a——箱面分类系数；s——纸板强度系数。

⑥由原纸强度计算纸板强度的公式Pm ——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

纸箱设计物理性能,纸箱设计的基础

纸箱设计物理性能1. 环压强度(RCT＝Ring Crush Test)定义: 原纸一项重要性能参数，主要是指箱板纸和瓦楞纸的横向(CD)/纵向(MD)压缩强度，国内常用单位为牛/米（N/m）或千克力/0.152米 (kgf/0.152m)，国际上比较常用单位为磅/6英寸(lbs/6in)。

在这里顺便担一下事与环压指数(RCT Index)许多人很容易混淆这两个概念，实际上它们是完全不同的，环压强度是一个具体的强度值，环压指数是环压强度与纸的基本克重之间的关系，其单位是牛.米每克(N·m/g). 环压强度(LBS/6IN)与环压指数(N·m/g)的关系是RCT=INDEX(RCT) x 0.152 x weight of paper/9.8 影响：RCT反映了纸和纸板的抗压缩强度，根据纸纹的方向不同，分为横向(CD=Corrugated Direction)和纵向(MD=Machine Direction), 一般来讲横向(CD)方向对我们计算瓦楞纸板的边压强度和选择正确的纸板配纸组合有重要的参考价值，纵向(MD)使用较少。

2. 边压强度(ECT=Edge Crush Test)定义：瓦楞纸板的边压强度是指承受平行于瓦楞方向压力的能力。

它是瓦楞纸板的两大重要参数(另一个为破裂强度BST)之一。

单位是：N/M, 国际通用标准为LBS/IN, 有些测试仪器的单位是kgf/dm,不过在技术沟通和质量要求中很少用到。

影响：瓦楞纸板边压强度的高低直接决定了纸箱的抗压承重能力，在结构已经确定的情况下，它会影响到包装物件的堆载高度及安全性能。

ECT与RCT之间关系公式：抗压强度(ECT)=SUM[RCT(面纸) + RCT(瓦楞芯纸) x 瓦楞伸长系数Takeup Factor]3. 空箱抗压强度(BCT=Box Compression Test)定义：瓦楞纸箱的抗压强度是指在压力试验机均匀施加动态压力的情况下直到箱体破损所能承受的最大负荷及变形量。

瓦楞纸箱强度的计算方法

∙瓦楞纸箱强度的计算方法
∙
∙瓦楞纸箱的强度标准，GB6543-86国家标准附录G规定：瓦楞纸箱抗压强度值P 不应小于按下式计算所得的值：P=K·G（H－h/h·s）（kgf/cm2）
式中：K-强度保险系数；
G-瓦楞纸箱所装货物重量，kgf；
H-堆码高度，cm；
h-箱高，cm；
S-箱底面积cm2。

这个公式在实用中可以简化为：P=K·G（n－1）
式中：n-堆码层数；
K-根据贮存时间长短而定：
＜30天1.6，30-100天1.65，100天以上2。

但是有的教材把其定为3，这样安全系数更大一些。

如某种方便面箱毛重3.5kgf，堆码16层，则瓦楞纸箱的强度（耐压力，下同）标准应当是：
P=2×3.5（16－1）
=7kgf×15
=105kgf
有些用箱大户，还有自己的强度标准，如南风化工集团规定它的洗衣粉包装箱强度标准为350kgf。

为它做箱，强度必须达到这个标准。

以上资料为佛山市海盛纸品有限公司提供！。

瓦楞纸箱内尺寸、制造尺寸及外尺寸计算

瓦楞纸箱内尺寸计算瓦楞纸箱也是包装中最常见的一种，但是怎么样掌握适当的尺寸是有计算方法的，当设计人员设计好包装时，便会有一个尺寸用来生产包装，通常这种尺寸有两种，我们称之为内尺寸和外尺寸。

那内尺寸和外尺寸又是怎样计算的呢？我们来共同学习一下吧。

内尺寸计算公式：XI=XmaxNx+d(Nx-1)+T+kI式中：XI——————纸箱内部尺寸，mm；Xmax—————内装物在X方向上的最大外尺寸，mm；Nx——————内装物在X方向上的排列件数；d——————中包装间隙系数，mm；T——————隔衬及缓冲厚度，mm；kI——————内尺寸xx系数，mm；如现已知：1max=400mmbmax=300mmhmax=300mmn1=10nb=2nh=2排列方式：10*2*2查瓦楞纸箱内尺寸xx系数K表，可得：KL=3mmKB=3mmKH=2mm则：Li=40*10+(10-1)*1+3=412mmBi=150*2+(2-1)*1+3=304mmHi=150*2+(2-1)1+2=303mm计算制造尺寸由内尺寸计算制造外尺寸1、制造尺寸公式：X= Xi+(ni-a)t式中： X————瓦楞纸箱长、宽、高制造尺寸（mm）Xi————纸箱内尺寸（mm)t ————瓦楞纸箱计算厚度（mm）ni————由内向外纸板层数a————系数这是理论公式，在实际生产中要根据情况加上适当的xx系数，即：X=Xi+(ni-a)t+k因为瓦楞纸板厚度与瓦楞型和纸板层数有关，(ni-a)与箱型有关，一旦楞型，纸板层数和箱型确定，纸板厚度也就基本确定，所以，在实际设计中，可将上式中的(ni-a)再加上1—3毫米的xx系数而合并成一个常数，任用K表示，则上式简化为：X=XI+K其中：X————瓦楞纸箱长宽高制造尺寸(mm)Xi————纸箱内尺寸(mm)K————制造尺寸的xx系数(mm)2、对接摇盖制造尺寸在纸箱摇盖对接封合的箱型中，摇盖尺寸理论值应为箱宽制造尺寸的1/2，但是由于摇盖回弹作用，必然在摇盖对接外产生间隙，使封箱不严造成内装物遭尘埃污染，因此，对接摇盖宽度制造尺寸都应一xx值，xx值为摇盖伸长系数X、f，则：F=B1/2+Xf其中：F————纸箱对接摇盖宽度(mm)B1————纸箱非接合端面宽度制造尺寸(mm)计算瓦楞纸箱外尺寸由制造尺寸计算瓦楞纸箱的外尺寸在流通过程中，不论运费的计算，还是箱面标志中的体积，都要以外尺寸为准，因此，在纸箱设计中，不光根据尺寸确定制造尺寸，还要根据制造尺寸计算外尺寸，计算公式：Xo————纸箱的外尺寸(mm)Xmax————纸箱最大制造尺寸(mm)K————纸箱外尺寸xx系数(mm)。

瓦楞纸板的边压强度和耐破强度计算公式

瓦楞纸板的边压强度和耐破强度计算公式瓦楞纸板的边压强度和耐破强度计算公式:1. 耐破强度：BST （Bursting Strength Test ）耐破强度是静态破裂强度，单位千帕（Kpa ）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板（耐破强度）BST =（面纸BST +里纸BST ）>0.95双瓦楞纸板（耐破强度）BST =（面纸BST +夹芯BST里纸BST ）*0.95因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。

耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。

2. 戳穿强度PET （Puncture Energy Test ）戳穿强度是动态破裂强度，单位焦耳（J）。

它真实的反应了瓦楞纸板和纸箱受冲击的情况。

戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。

戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度，计算公式如下：PET = 0.0054BST + 2.163583.边压强度ECT （Edge Crush Test of Corrugated Fiberboard ）和环压强度RCT （Ring Crush Test ）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m ）。

环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m ）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板边压强度ECT =面纸RCT +里纸RCT +瓦楞纸RCT X 楞率双瓦楞纸板边压强度ECT =面纸RCT +里纸RCT +夹芯纸RCT +第一层瓦楞纸RCT X相应楞率+第二层瓦楞纸RCT X相应楞率% 国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。

纸箱堆高计算参考1

以下是纸箱空箱抗压强度以及堆高层数计算摘录，以及示例，供大家参考。

抗氏公式是根据纸板原纸的物理性能计算纸箱的抗压强度，看其能否满足要求；也可以根据预定瓦楞纸箱的抗压强度要求，选择一定的瓦楞纸板原纸。

P=Px.KP—瓦楞纸箱的空箱抗压强度(单位N)Px—瓦楞纸板原纸的横向综合环压强度(单位N/cm)。

其中，三层瓦楞纸板原纸的综合环压强度的计算公式为：Px=(R1+R2+RmC)／15.2五层瓦楞纸板原纸的综合环压强度的计算公式为：Px=(R1+R2+R3+Rm1C1+Rm2C2)／15.2Rn---面纸横向环压强度的测试力值(N/0.152m)Rmn---楞纸横向环压强度的测试力值(N/0.152m)C---瓦楞收缩率，即瓦楞芯纸与面纸的长度之比。

(CA=1.532,CB=1.477,Cb=1.361)K—综合环压在纸箱空箱抗压强度中的有效值，计算公式为：K三A=30.3+0.275Z-0.0005Z2K三C=27.9+0.265Z-0.0005Z2K三B=24.6+0.235Z-0.0005Z2K五AA=41.7+0.355Z-0.0005Z2K五BB=33.2+0.305Z-0.0005Z2K五CC=38.1+0.345Z-0.0005Z2Z是纸箱外径周长；注意Z2是周长平方。

三A---三层A楞箱,三层箱周长的取值范围：70-200cm五AA---五层AA楞箱，五层箱周长的取值范围：70-300cm例FOAL10片纸箱抗压强度试算：三层A楞Outer200*150A type*200，外径长31.1cm外径宽25.1cm，其空箱抗压强度计算为：查国标，面纸里纸的环压指数为10.6，楞纸的环压指数为9.2。

Z=(31.1+25.1) ×2=112.4。

先求解Px：R1=R2=200×10.6×0.152=322.24R3=150×9.2×0.1522=209.76A楞的缩率C =1.532; 以上代入公式Px=(R1+R2+RmC)／15.2 =(322.24+322.24+209.76×1.532)/15.2=63.54再求解K：K三A=30.3+0.275Z-0.0005Z2 = 30.3+0.275×112.4-0.0005×112.4×112.4=54.89最后P=Px.K = 63.54×54.89=3487N，所以FOAL10片瓦楞纸箱能够达到3487N的抗压强度堆高层数计算公式H=h×(1+P/(9.8×K×G))H—总堆高h—单个纸箱高度P—瓦楞纸箱的空箱抗压强度(单位N)K—安全系数，一般在4~8，大的安全系数可以提高纸箱强度。

瓦楞纸箱重量计算方法

瓦楞纸箱重量计算方法瓦楞纸箱重量计算方法:1.计算纸箱面积（总长*总宽）总长=（纸箱长度+纸箱宽度）*2+接头（一驳箱）总长=（纸箱长度+纸箱宽度+接头）*2 （双驳箱）总宽=（纸箱宽度+上盖尺寸+下盖尺寸即纸板订料面积=纸度*纸长2.计算单位面积的重量：AB楞=面纸基重+B楞基重*1.36（瓦楞率）+芯纸基重+A楞纸基重*1.51（瓦楞率）+底纸基重B楞=面纸基重+B楞纸基重*1.36（瓦楞率）+底纸基重瓦楞率是对瓦楞芯纸额外消耗的纸板长度的描述。

不同楞型纸板的瓦楞率通常如下：A=1.51，B=1.36，C=1.44，E=1.31，F=1.23。

由于生产厂家所用瓦楞辊的初始规格不同以及在机器上耗用纸板的不同，不同机器的瓦楞率也各有差异。

3.注意事项：在实际确认的过程中，经常发现实际重量比计算重量重5-10%，是由于原纸本身有5%的定量差，往往偏上比较多，另一方面原纸状态度下，含量水率比较低（尤其是进口纸），走成纸板以后，含水率会比原纸时增加，所以导致实际重量比较量值重5-10%。

我们在计算重量过程中再加上5%的校准值，这样比较接近实际值。

4.案例分析：普通箱430*410*620MM，BC楞，材质：A=A A=160G 坑纸=120G 芯纸=90G 坑纸120G A=160G面积：长=（430+410）*2+40=1720MM/1000=1.720M宽=620+207+207=1034MM/1000=1.034M长*宽=1.720*1.034=1.778M2单位重量=160+120*1.36+90+120*1.44+160=746G纸箱重量=1.778*746*1.05=1392G。

纸箱疲劳度.

如何计算纸箱疲劳系数Pw＝（H－h）/h×K×W式中：Pw——堆码载荷kgh——瓦楞纸箱外部高度cmW——商品重量（产品加箱重）kgH——箱体堆码高度cmK——瓦楞纸箱的疲劳系数，与堆码时间有关K系数，疲劳系数是怎么定义的？怎么计算？裂变系数越高，稳定性越好；越低越容易开裂，储存期越短根据 SN／T0262－93《出口商品运输包装瓦楞纸箱检验规程》，判定瓦楞纸箱的主要指标——抗压强度，又称瓦楞纸箱压缩强度。

其计算公式如下：P=K·G(H／h－1)×9.8P——纸箱的抗压强度(N)G——包装的单件毛重(kg)K——劣变系数H——堆积高度(m)h——瓦楞纸箱的高度(m)从日常的实验来看，测试值大都比理论值大得多。

倘若由此推断，瓦楞纸箱的抗压能力应是尽如人意。

可是据笔者了解，有 40%的出口商品出运后，箱体却发生不同程度的瘫塌、倒塌，原因何在?笔者认为上述抗压力公式值得研讨，其中劣变系统取值的大小便是关键。

SN／TO262－93《出口商品运输包装瓦楞纸箱检验规程》中提到劣变系数，是由纸箱所装货物的贮存期和贮存条件决定的，且取值一般为 1.65。

但笔者认为劣变系数取值偏低，其考虑因素欠周全。

包装件在贮存、出运时，其安全受到众多因素的制约。

笔者从定性方面而非定量方面对劣变系数进行剖析，认为劣变系数取值大小与以下几个因素相关：1.考虑到面纸与芯纸的质量。

若质量不好，则环压强度必降低，并直接影响瓦楞纸箱的抗压强度。

2.考虑到制造工艺的因素。

例如：由于印刷压力、开孔等使瓦楞纸板厚度减小及使瓦楞变形；或开孔后造成的应力集中，使纸箱的强度降低，则抗压强度必然下降。

3.考虑到载荷作用时间的影响。

因包装件在贮存过程中，由于时间的延长，温湿度的变化，使纸的质量降低，从而疲劳引起纸箱抗压强度的降低。

这方面规程有提及。

4.考虑到温度的影响。

相对湿度上升，纸箱受潮，含水率增高，抗压强度必然下降。

瓦楞纸箱抗压强度的计算方法

瓦楞纸箱抗压强度的计算方法
瓦楞纸箱抗压强度的计算方法
一、原纸环压指数的计算方法
原纸是指专门用于瓦楞纸板生产的纸。

原纸按用途一般分为瓦楞纸和箱板纸。

按瓦楞纸板生产的工艺要求，原纸又分卷筒纸和平张纸。

原纸的计量单位：吨/件。

卷筒纸平张纸
1、环压强度
纸箱的抗压强度很大程度上是由瓦楞纸板的边压强度决定,
而瓦楞纸板的边压强度基本
又是由构成瓦楞纸板的原纸的环压强度决定。

环压强度是衡量原纸的抗压性能指标，
环压强
度分横向环压和纵向环压。

在测定原纸的抗压性能时，首先是在原纸上取样，取纸方向分纵取和横取，是按原纸的纸丝方向而选定。

纸丝方向与瓦楞纸板生产的走纸方向是一致的，与瓦楞方向是反方向的，
所以横向取纸是为了测定原纸的抗压强度。

走纸方向
环压强度计算公式为:
F
R
＝
-----
L
式中的
R-----表示环压强度,单位
KN/m；
F-----表示试样压溃时读取的力值,单位
N；
L-----表示试样的长度。

2、环压指数
环压指数是指原纸的环压强度与定量的比值，单位为Nm/g。

环压指数的标准数值，是。
