排水管道布置和敷设要求及注意事项样本
城市地下排水施工方式的管道敷设和施工质量要求
城市地下排水施工方式的管道敷设和施工质量要求随着城市的快速发展，城市排水系统的建设变得越来越重要。
在城市地下排水的施工中，管道的敷设和施工质量是至关重要的，它直接关系到城市排水系统的正常运行和居民的日常生活。
本文将探讨城市地下排水施工方式的管道敷设和施工质量的要求，旨在提高城市地下排水系统的质量和效率。
【1】管道敷设的要求在城市地下排水施工中，管道敷设的质量直接影响排水系统的功能和稳定性。
以下是管道敷设的一些要求：（1）合理设计：在施工前，需要进行合理的设计，确定排水管道的布局和走向。
要充分考虑地势、建筑物分布、地下管线等因素，在设计上合理选择管径和坡度，以确保排水畅通。
（2）材料选择：在选择管道材料时，应根据实际情况选择适当的材料。
一般情况下，使用耐腐蚀性好、强度高的管材，并保证材料符合国家相关标准。
（3）管道连接：管道连接之间的密封性是非常重要的。
要确保连接紧密，不漏水，可以使用胶圈密封、焊接等方式进行连接。
（4）管道支承：在管道敷设时，考虑地质条件和地下水位，合理设置管道的支承方式，以保证管道的稳定性和安全性。
【2】施工质量的要求施工质量是城市地下排水施工中至关重要的一环。
以下是施工质量的要求：（1）施工人员：施工人员应具备相应的资质和技术，熟悉相关的施工规范和标准，能够正确操作施工设备，保证施工质量。
（2）施工工艺：施工过程中应按照标准施工工艺进行操作，包括开挖、管道敷设、连接和回填等各个环节。
严禁使用不合格材料和设备，保证施工过程的安全和质量。
（3）检测验收：在施工完成后，需要进行管道的检测验收。
通过漏水试验、真空试验等手段，检验管道的密封性和稳定性，确保施工质量符合要求。
（4）安全措施：在施工过程中，要做好相应的安全措施，确保施工人员的人身安全。
同时，要注意保护周边环境和设施，防止施工对周围地下管线和建筑物产生不良影响。
【结论】城市地下排水施工方式的管道敷设和施工质量要求是确保城市排水系统正常运行的重要环节。

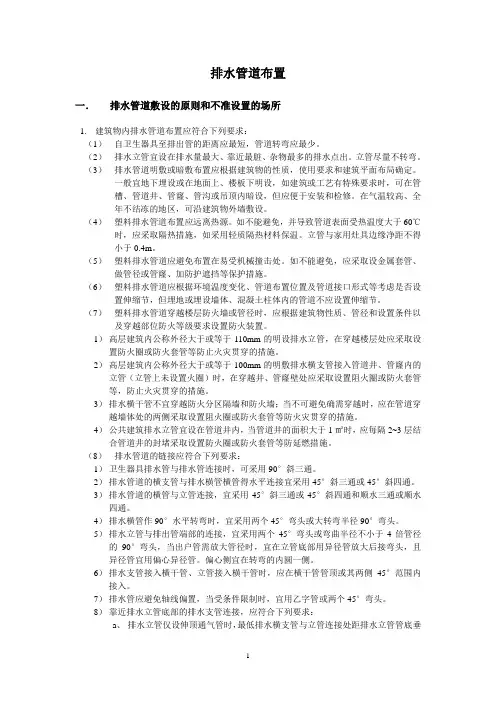

排水管道布置
排水管道布置一．排水管道敷设的原则和不准设置的场所1.建筑物内排水管道布置应符合下列要求：（1）自卫生器具至排出管的距离应最短，管道转弯应最少。
（2）排水立管宜设在排水量最大、靠近最脏、杂物最多的排水点出。
立管尽量不转弯。
（3）排水管道明敷或暗敷布置应根据建筑物的性质，使用要求和建筑平面布局确定。
一般宜地下埋设或在地面上、楼板下明设，如建筑或工艺有特殊要求时，可在管槽、管道井、管窿、管沟或吊顶内暗设，但应便于安装和检修。
在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。
（4）塑料排水管道布置应远离热源。
如不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施，如采用轻质隔热材料保温。
立管与家用灶具边缘净距不得小于0.4m。
（5）塑料排水管道应避免布置在易受机械撞击处。
如不能避免，应采取设金属套管、做管径或管窿、加防护遮挡等保护措施。
（6）塑料排水管道应根据环境温度变化、管道布置位置及管道接口形式等考虑是否设置伸缩节，但埋地或埋设墙体、混凝土柱体内的管道不应设置伸缩节。
（7）塑料排水管道穿越楼层防火墙或管径时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级要求设置防火装置。
1）高层建筑内公称外径大于或等于110mm的明设排水立管，在穿越楼层处应采取设置防火圈或防火套管等防止火灾贯穿的措施。
2）高层建筑内公称外径大于或等于100mm的明敷排水横支管接入管道井、管窿内的立管（立管上未设置火圈）时，在穿越井、管窿壁处应采取设置阻火圈或防火套管等，防止火灾贯穿的措施。
3）排水横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取设置阻火圈或防火套管等防火灾贯穿的措施。
4）公共建筑排水立管宜设在管道井内，当管道井的面积大于1㎡时，应每隔2~3层结合管道井的封堵采取设置防火圈或防火套管等防延燃措施。
（8）排水管道的链接应符合下列要求：1）卫生器具排水管与排水管连接时，可采用90°斜三通。
排水管道的布置和敷设技术规范
排水管道的布置和敷设技术规范4.6.1建筑物内排水管布置应符合下列要求：1 自卫生器具至排出管的距离应最短，管道转弯应最少。
2 排水立管宜设在排水量最大、靠近最脏、杂质最多的排水点处。
立管尽量不转弯。
3 排水管道不得布置在遇水会引起燃烧、爆炸或损坏的原料、产品和设备的上面。
4 架空管道不得敷设在生产工艺或卫生有特殊要求的生产厂房内，不得敷设在食品和贵重商品仓库、通风小室、变配电间和电梯机房内。
5 排水管道不得布置在食堂、饮食业厨房的主副食操作烹调、备餐部位、浴池、游泳池的上方。
当受条件限制不能避免时，应采取防护措施。
如：可在排水管下方设托板，托板横向应有翘起的边缘(即横断面呈槽形)，纵向应与排水管有一致的坡度，末端有管道引至地漏或排水沟。
6 排水管道不得穿过沉降缝、伸缩缝、抗震缝、烟道和风道。
当受条件限制必须穿过沉降缝、变形缝时，应采取相应的防护措施。
对不得不穿越沉降缝处，应预留沉降量、设置不锈钢软管柔性连接，并在主要结构沉降已基本完成后再进行安装；对不得不穿越伸缩缝处，应安装伸缩器。
软管和伸缩器均应为低波不锈钢制品。
7 排水埋地管道，不得穿越生产设备基础或布置在可能受重物压坏处。
在特殊情况下，应与有关专业协商处理。
如：保证一定的埋深(可参考本《措施》表4．7．4）和做金属防护套管，并应采用柔性接口。
8 楼层排水管道不应埋设在结构层内。
当在地下室必须埋设时，不得穿越沉降缝，宜采用耐腐蚀的金属排水管道，坡度不应小于通用坡度，最小管径不应小于75mm，并应在适当位置加设清扫口。
9 生活排水立管不得穿越卧室、病房等对卫生、安静要求较高的房间，并不宜靠近与卧室相邻的内墙。
10 排水管道不应穿过图书馆的书库；生活污水立管不应安装在与书库相邻的内墙上。
11 排水管道不得穿越档案馆库区。
12 排水管道不宜穿越橱窗、壁柜。
13 住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
14 生活给水泵房内不应有污水管道穿越。
建筑排水工程(管道布置与敷设)课件
4
5
c、排水管道的横管与立管的连接，宜采用45°斜三通或45° 斜四通和顺水三通或顺水四通。
d、排水横管作90°水平转弯时，宜采用两个45°弯头或大转 弯半径的90°弯头。
e、排水支管接入横干管、立管接入横干管时，应在横干管管 顶或其两侧45°范围内采用45°斜三通接入。
6
f、排水立管与排出管端部的连接，宜采用两个45°弯头或弯 曲半径不小于4倍管径的90°弯头或90°变径弯头。当采用异径管 接弯头方式变径时，异径管宜用偏心异径管，偏心侧宜在转弯的内 圆一侧(图4.6.11-1)。
楼层内与立管相连，然后再在管道上铺设装饰层。
②、降板的优点： a、不需要砌假墙，管道被隐藏在地板下； b、洁具仍可使用地排水式，选择范围较广； c、地漏也可采用传统式；
③、降板的缺点： a、降板给建筑结构设计、施工增加难度； b、降低了卫生间的高度；
c、装饰层的承重要求也相当高； d、增加了降板部分的造价； e、如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开， 难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当 的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”.
建筑排水工程(二)
1
一、管道布置与敷设 1、原则 (1)、排水通畅，水力条件好。 (2)、使用安全可靠，不影响室内环境卫生。 (3)、施工、安装、管理方便。 (4)、美观。 (5)、总管线短，工程造价低。 (6)、占地面积小。
2
2、卫生器具布置与敷设：
(1)、根据卫生间和公共厕所的平面尺寸，所选用的卫生器具类型 和尺寸布置卫生器具。既要考虑使用方便，又要考虑管线短，排水通 畅及便于维护管理。
(1)、生活饮用水贮水箱(池) 的泄水管和溢流管。 (2)、开水器、热水器的排水。 (3)、医疗灭菌消毒设备的排水。 (4)、蒸发式冷却器、空调设备冷凝水的排水。 (5)、贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水 盘的排水。 (6)、机房(空调机房、给水水泵房)、开水间的地漏排水管道 宜与污、废水管道分开设置，间接排水至明沟或雨水收水口。 (7)、洗碗机排水不得与污、废水管道直接连接， 应排入邻近 的洗涤盆、地漏或排水明沟。
排水管道布置的原则与要求
排水管道布置的原则与要求排水管道布置呢，有这么些原则和要求哈。
一、原则。
1. 就近排放原则。
就像人要上厕所，肯定想找最近的地儿。
排水管道也一样，要让污水或者雨水能尽快地排到该去的地方。
比如说家里的洗菜水，最好能直接就近接到总的排水管道，别绕个大弯子，不然污水在路上“闲逛”，万一漏出来可就麻烦啦。
2. 重力流原则。
这就好比水往低处流是天性。
排水管道得顺着这个天性来，尽量让水靠重力自己流走。
要是违背这个原则，非得让水往高处跑，那就得用上水泵之类的东西来帮忙，这又费电又容易出故障。
就像你硬要把球往坡上推，多费劲啊，还不如让它自己顺着坡滚下去来得轻松。
3. 不影响室内布局原则。
排水管道可不能在屋里横冲直撞，把好好的房间布局给搅乱了。
它得巧妙地躲在墙角啊、墙里面啊之类的地方。
要是在客厅中间弄根大粗排水管，那这个客厅就没法看了，像个工地似的。
4. 便于维护原则。
管道布置得让人能方便地检查和修理。
不能把管道都藏在特别难到达的地方，比如说埋在一个超级深又窄的沟里，要是管道堵了或者漏了，维修师傅得费好大劲儿才能找到问题在哪。
这就好比你把东西乱放，等到找的时候就抓狂了，管道可不能这么布置。
二、要求。
1. 管径合适要求。
管道的粗细得合适。
就像人穿衣服得合身一样。
如果管径太小，水流量大的时候就会“挤”不过去，就像很多人要同时通过一个很窄的门，那就得堵在那儿了。
但要是管径太大呢，又浪费材料，还占地方，就像给小蚂蚁盖个大房子，没必要嘛。
2. 坡度要求。
排水管道得有一定的坡度，这样水才能顺利流走。
这个坡度就像滑梯一样，要是滑梯太平了，滑起来就不利索。
一般来说，不同管径的管道有不同的坡度要求。
比如说，小一点管径的管道可能需要更陡一点的坡度，大管径的可以稍微缓一点，但都得保证水能够畅快地流下去，可不能让水在管道里“积水成潭”。
3. 防臭要求。
这可很重要哦。
排水管道得防止臭味往上冒。
不然家里或者公共场所就会有一股难闻的气味。
这就需要安装一些像存水弯之类的东西，存水弯里存着一点水，就像一个小水坝，把臭味给拦住，不让它顺着管道跑到屋里来。
排水管道布置和敷设要求及注意事项
排水管道布置和敷设要求及注意事项排水管道是建筑物中重要的管道系统之一，它负责将污水、雨水等废水从建筑物中排出。
正确的排水管道布置和敷设对于保障建筑物的安全和卫生非常重要。
下面是排水管道布置和敷设的要求及注意事项。
一、布置要求：1.排水管道的布置应符合设计要求，按照建筑物的结构和功能进行合理布局。
主排管应沿着建筑物的中心线或主要梁下设置，便于管道的维护和检修。
2. 主排管和分支管的管径应根据使用人数、排水量等因素确定，以保证正常排水。
主排管的直径一般不小于100mm，分支管的直径一般不小于75mm。
3.在布置过程中，要避免将污水管道穿过食堂、厨房等饮食场所，以免影响食品安全。
同时要避免将污水管道与供水管道、燃气管道等混淆在一起，以防交叉污染。
4.应保证排水管道的坡度符合规范要求，一般为1%~3%。
排水管道的坡度应保证污水自然流动，不得产生积水或倒流现象。
二、敷设要求：1.管道敷设应按照图纸要求进行，管道的接口应连接牢固，不得有渗漏现象。
排水管道的连接方式一般有胶圈密封、橡胶垫片密封、熔融连接等。
2.竖向管道应用管架固定，水平管道应用吊杆固定。
吊杆应安装牢固，能够承受管道自身重量和运行时的压力。
管道与墙壁、楼板等构件的固定应使用强度合适的连接件。
3.在穿越墙体、楼板等结构时，应采取措施保证其结构的完整性和承重能力。
一般情况下，需要在管道周围加设穿孔套管或穿墙套管，以缓冲管道与结构的冲击和摩擦。
4.管道的走线应牢固、整齐，避免交叉重叠，以方便维修和检修工作。
管道的走线应避开电缆线路、通风管道等，以免相互干扰或破坏。
三、注意事项：1.在敷设排水管道时，应做好防水处理。
如在室内排水管道的周围涂刷防水材料，以防止渗漏问题。
2.在施工过程中要注意保护管道，避免外力冲击、损坏。
施工现场应设置警示标识和防护措施，避免人为破坏或扰乱排水管道。
3.在穿越层板或结构时，应设立穿管口，以方便未来的维修和更换。
穿管口应封闭完善，避免污染和异味外溢。
4-2.室内排水系统的布置与敷设
排水管道的布置与敷设
一、排水横管的布置敷设 排水横支管宜短，少转弯，按规范设置坡度。 1、排水横支管宜短，少转弯，按规范设置坡度。 2、不得穿过下列位置 沉降缝、烟道、风道。 （1）沉降缝、烟道、风道。 有特殊卫生要求的厂房、食品及贵重商品仓库、 （2）有特殊卫生要求的厂房、食品及贵重商品仓库、通 风室和 变电室。 变电室。 遇水易引起燃烧、爆炸或损坏的原料、产品和设备面， （4）遇水易引起燃烧、爆炸或损坏的原料、产品和设备面， 食堂、饮食业的主副食操作烹调的上方。 （5）食堂、饮食业的主副食操作烹调的上方。 接有3个及3个以上大便器， 个及4个以上卫生器具横支管， 3、接有3个及3个以上大便器，或4个及4个以上卫生器具横支管， 顶端应设清扫口。 顶端应设清扫口。
4－2建筑排水系统
排水管道的布置与敷设
二、排水立管的布置敷设 1、应靠近排水量大，杂质多的排水点处。 应靠近排水量大，杂质多的排水点处。 2、不得穿过卧室、病房，靠近与卧室相邻的内墙。 不得穿过卧室、病房，靠近与卧室相邻的内墙。 宜靠近外墙，减少埋地管长度，便于清通和维修。 3、宜靠近外墙，减少埋地管长度，便于清通和维修。 4、应设检查口，间距小 应设检查口， 于10m，但底层和最高层 10m， 必须设。 必须设。检查口中心至 地面距离为1m。 地面距离为1m。 1m
7 ~ 12 1.20
16 ~ 19 3.00
≥20 6.00
4－2建筑排水系统
排水管道的布置与敷设
3、不得布置在可能受重物压坏处或穿越生产设备基础。 不得布置在可能受重物压坏处或穿越生产设备基础。 穿越承重墙或基础处，应预留洞， 4、穿越承重墙或基础处，应预留洞，管顶上部净空不 宜小于0.15m 0.15m。 宜小于0.15m。 5、排出管与室外排水管连接处应设检查井，检查井中 排出管与室外排水管连接处应设检查井， 心到建筑物外墙的距离不宜小于3m 3m。 心到建筑物外墙的距离不宜小于3m。
排水管道布置和敷设要求及注意事项
一、室排污管道的布置要求1、排水管道一般应地下设置或地面上楼板下明设，如建筑工艺有特殊的要求时，可在管槽、管道井或吊顶暗设，但应便于安装和检修。
2、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。
3、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房，以及食品和贵重商品仓库，通风小室和配电间。
4、不得布置在食堂、饮食业的副食操作烹调上方。
当条件限制不能避免时，应采取防护措施。
5、管道不得穿过沉降缝、伸缩缝、烟道和风道，当条件限制必须穿过时，应采取相应的技术措施。
6、管道不得布置在可能受重物压坏处或穿越生产设备基础。
在特殊情况下，应与相关专业协商处理。
7、生活污水管不得穿越卧室、病房等对卫生，安静要求较高的房间，并不宜靠近与卧室相邻的外墙。
8、排污立管应设在靠近最脏、杂质最多的排水点。
9、管道应避免曲线偏置，当条件限制时，宜用乙字管或两45°弯头连接。
10、管道穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m.。
11、高耸构筑物和构筑高度在50m以上，或抗震设防8度地区的高层建筑，应在立管每隔二层设置伸缩接头。
12、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表1的规定。
最低横管与立管连接处至立管底部距离表1注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。
②排水支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于3.0 m.③不能满上述两条件时,则排水支管应单独排出室外。
13、一般厂房，为防止机械损坏管道，管道最小埋设深度应按下表2规定：埋管深度表2注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于1.0m。
管材和附件一、管材的选用：1.生活污水管道一般采用硬聚氯乙烯管或铸铁管。
2.工业废水管材可根据废水性质，管材的机械强度及管道敷设方法等因素，经技术经济比较后确定。
室内排水管道系统的布置和敷设要求
室内排水管道系统的布置和敷设要求1．器具排水管：只连接一个卫生器具的排水管。
（1）器具排水管上应设有水封装置，以防止排水管道中的有害气体进入室内，水封有S型、P型存水弯及水封盒、水封井等。
（2）器具排水管与排水横支管连接时，宜采用450三通或900斜三通。
2．排水横支管：连接二个或二个以上器具排水支管的水平排水管。
（1）排水横支管可沿墙敷设在地板上，也可用间距为1～1.5m的吊环悬吊在地板上，底层的横支管宜埋地敷设。
（2）排水横支管不宜穿过沉降缝、伸缩缝、烟道和风道。
（3）排水管道容易渗漏和产生凝结水，故悬吊横支管不得布置在不能遇水的设备和原料上方、卧室内和炉灶上方以及库房、通风室及配电室天棚下。
（4）排水横支管不宜过长，以防因管道过长而造成虹吸作用对卫生器具水封的破坏。
（5）排水横支管应以一定的坡度坡向立管，并要尽量少拐弯，尤其是连接大便器的横支管，宜直线地与立管连接，以减少阻塞及清扫口的数量。
（6）排水横支管与立管连接处应采用450三通或900斜三通。
3．排水立管：连接排水横支管的垂直排水管的过水部分。
（1）排水产管一般在墙角处明装，高级建筑的排水立管可暗装在管槽或管井中。
（2）排水立管宜靠近杂质多、水量大的排水点，民用建筑一般靠近大便器，以减少管道堵塞机会。
（3）排水立管一般不允许转弯，当上下位置错开时，宜用乙字弯或两个450弯头连接。
（4）排水立管穿过实心楼板时应预留孔洞，预留洞时注意使排水立管中心与墙面有一定的操作距离。
排水立管中心与墙面距离及楼板留洞尺见表1-1-8。
（5）立管的固定常采用管卡，管卡间距不得超过3m，但每层至少应设置一个，托在承口的下面。
4．排水干管和排出管：排水干管是连接二个或二个以上排水立管总横管，排水干管一般埋在地下与排出管连接，排出管即室内污水出户管。
（1）为保持水流通畅，排水干管应尽量少拐弯。
（2）排水干管与排出管在穿越建筑物承重墙或基础时，要预留孔洞，其管顶上部的净空高度不得小于沉降量，且不小于0.15m。
城市排水系统的管道敷设规范要求
城市排水系统的管道敷设规范要求随着城市化进程的加快，城市排水系统的建设变得越来越重要。
排水系统中的管道敷设是其中一个关键环节，它直接影响着城市排水的效率和质量。
为了保证排水系统的顺利运行，管道敷设必须符合一定的规范要求。
本文将从管道材料、管道敷设过程等方面探讨城市排水系统的管道敷设规范要求。
1. 管道材料选择在进行城市排水系统的管道敷设之前，首先需要选择合适的管道材料。
一般来说，城市排水系统中常用的管道材料有混凝土管、塑料排水管和金属排水管等。
在选择材料时，需要考虑以下因素：1.1 压力承受能力：根据排水系统的需求，选择能够承受相应压力的管道材料。
一些重要的排水管道需要承受较高的压力，因此应选择具有较高强度的材料。
1.2 耐久性：排水管道通常需要长时间使用，因此管道材料应具有较长的使用寿命，并且能够抵抗腐蚀和磨损。
1.3 成本因素：管道材料的选择还要考虑成本因素。
不同材料的价格有所不同，需要综合考虑其性能和经济性。
2. 管道敷设工艺管道敷设是城市排水系统中的核心环节，其规范要求主要包括以下几个方面：2.1 管道敷设深度：管道应按照规定的深度敷设，以确保管道不受地面荷载和温度变化的影响。
通常情况下，大型排水管道要求不能小于2米的敷设深度。
2.2 坡度要求：为了保证排水畅通，管道应按照一定的坡度敷设，使污水能够顺利流向处理设备。
一般要求管道坡度为1‰～2‰，在特殊情况下可调整坡度。
2.3 管道连接方式：管道连接应牢固可靠，避免漏水和污水外泄。
常见的连接方式有橡胶密封圈连接、焊接连接和承插式连接等。
在不同的环境和场合下，选择合适的连接方式。
2.4 弯头和清洁孔设置：为了方便管道的维修和清洗，管道系统中应设置弯头和清洁孔。
弯头的连接应符合相关标准，以确保通畅无阻。
3. 管道防腐要求为了延长管道的使用寿命，防止腐蚀对管道造成损害，城市排水系统的管道敷设还需满足防腐要求：3.1 防腐涂层：在一些腐蚀性较强的环境下，排水管道的外表面需要进行防腐处理。
排水管道布置与敷设要求
排水管道布置与敷设要求
排水管道布置与敷设要求要满足三个水力要素：管道充满度、流速和坡度。
要求：管线最短、水力条件好
1、排水立管应设在最脏、杂质最多及排水量大的排水点，以便尽快地接纳横支管的污水而减少管道堵塞机会。
2、排水管应以最短距离通向室外。
3、排水管应尽量直线布置，当受条件限制时，宜采用两处45°弯头或乙字弯。
4、卫生器具排水管与排水横支管宜采用90°斜三通连接。
5、横管与横管及横管与立管的连接宜采用45°三（四）通或90°斜三（四）通。
也可采用直角顺水三通或直角顺水四通等配件。
6、排水立管与排水管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。
7、排出管宜以最短距离通至室外，以免埋设在内部的排水管道太长，产生堵塞、清通维护不便等问题；排水管道过长则坡降大，必须加深室外管道的埋深。
排出管与室外排水管道连接时，排出管管顶标高不得低于室外排水管管顶标高，其连接处的水流转角不得小于90°。
当有跌落差并大于0.3m时，可不受角度限制。
8、最低排水横支管连接在排出管或排水横干管上时，连接点距立管底部水平距离不宜小于 3.0m.
9、当排水立管仅设伸顶通气管（无专用通气管）时，最低排水横支管与立管连接处，距排水立管管底垂直距离不得小于规定。
10、当建筑物超过10层时，底层生活污水应设单独管道排至室外。
建筑内排水管道的布置与敷设
建筑内排水管道的布置与敷设摘要：本文重点介绍了排水管的布置与敷设，希望对大家的日常工作有所帮助。
关键词：排水管道布置敷设前言：建筑内部排水管道的布置与敷设应满足排水通畅、水力条件好、维修方190（四）排出管7）最于立管连接处，距排水立管管底垂直距离，规范规定。
（9）当建筑物超过10层时.底层生活污水应设单独管道排至室外。
2、便于安装、维修和清通（1）尽量避免排水管与其他管道或设备交叉。
（2）管道一般应在地下埋设或敷设在地面上、楼板下明装，如建筑或工艺有特殊要求时在管槽、管道井、管沟或吊顶内暗设，但应便于安装和检修。
（3）排水立管管中心与场面距离按照规范设定3、生产及使用安全（1）排水管道的位置不得妨碍生产操作、交通运输或建筑物的使用。
（2）徘水管道不得布置在遇水引起燃烧、撂炸或损坏的原料、产品与设备上面。
（3）架空管道不得布置在居室、食堂、厨房主副食操作间的上方；也不能布量在食品储藏问、大厅、图书馆和对卫生有特殊要求的厂房内。
（4）架空管道不444）排（b）排于1.0m5、防止水质污染（1）下列设备和容器不得与污（废）水管道系统直接连接，应采取间接诽水的方式。
（a）生活饮用水贮水稻（池）的泄水管和溢流管。
（b）厨房内食品设备及洗涤设备的徘水。
（c）医疗灭菌消毒设备的诽水。
（d）蒸发式冷却器、空气冷却塔等空洞设备的排水。
（e）贮存食品或饮料的冷藏间、冷藏库房的地础6水和冷风机溶霜水盘的月冰。
间接排水是指卫生器具或用水设备诽出管（口）与诽水管道不能直接相连，中间应有空气隔断，使排水管出口直接与大气相通，以防止水质受到污染。
（2）排水管内部要保证清洁，在留有预留孔时，封堵物尽量选择干净宜排除之物，如透明胶、木板等等，如造成堵塞应即使清理，为以后的工程减少不必要的麻烦123、采用排水沟排水时.如果污水中挟带纤维或大块物体，应在排水沟与排水管道连接处设格网或格栅。
4、在室内排水沟与室外排水管道连接处应设置水封装置。
钢筋混凝土排水管道布置
钢筋混凝土排水管道布置钢筋混凝土排水管道布置是建筑工程中非常重要的一项任务。
正确的管道布置可以保证排水系统的正常运行，并且能够有效地排除废水和污水。
本文将介绍钢筋混凝土排水管道布置的一些基本原则和注意事项。
一、布置原则1. 合理布置：根据建筑物的具体情况和功能需求，合理布置各个管道的位置和走向，确保排水系统的畅通和高效运行。
2. 管道坡度：管道应设置适当的坡度，以确保废水和污水能顺利流向下水道或处理设备。
一般来说，管道坡度应在0.5%到1.0%之间。
3. 分流布置：根据排水量和流速的要求，合理布置管道的分流，避免管道过长或过短，以防止排水不畅或水流过急。
4. 防止积水：在布置管道时，要注意避免低洼处的积水。
可以根据需要设置排水坑或泵站，以确保废水能够及时排出。
二、布置注意事项1. 管道尺寸：根据建筑物的需求和规模，选用适当的管道尺寸。
管道的直径和壁厚应符合相关的标准要求，以确保管道的强度和耐压性能。
2. 排气和放空：在管道布置过程中，应设置排气和放空设施，以保证管道内部的空气能够及时排出，避免气阻。
3. 密封和防渗：在管道连接处和过渡段，要进行密封处理，确保管道系统的密封性能。
此外，还要注意防渗措施，以防止废水外泄。
4. 维修和检查：在布置管道时，要考虑到维修和检查的便捷性。
可以设置检查井和维修孔等设施，以便日后的管道维护工作。
以上是钢筋混凝土排水管道布置的一些基本原则和注意事项。
在实际工程中，还需根据具体情况进行灵活运用，并遵守相关法律法规和标准要求，以确保排水系统的安全和可靠性。
排水管施工规范
4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。
4．2．2ν最冷月平均气温在0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。
4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设4．2．4 生活排水管道布置应符合以下规定：ν1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。
管道一定要穿越沉降缝、伸缩缝、变形缝时，必须采取相应的技术措施。
2不宜敷设与卧室、病房及安静要求高的相毗邻内隔墙一侧。
3 管道不宜穿越橱窗、壁柜。
4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。
ν 5住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。
4．2．5ν生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。
4．2．6ν建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。
生活排水立管宜设置专用通气管。
4．2．7ν通气管的设计应符合以下规定：1 通气管最小管径应按表4.2.7确定。
表4.2.7 通气管最小管径（mm）通气管名称排水立管dn (mm)75 110 160通气立管50 75 1102 通气立管长度大于50m时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。
ν 4．2．8生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采用H管件，H管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H管与通气管的连接点，应在卫生器具的上边缘以上不小于0.15m位置.。
最低的生活污水横支管连接点以下，应安装结合通气管。
4．2．9污水管道系统清扫口或检查口的设置应符合以下规定：1立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为1m。
排水管道的布置与敷设
（8）排水管道不得穿越卧室、病房、图书馆书库等对卫生、 安静要求比较高的房间，并不应靠近与卧室或图书馆书库相邻的内 墙。
1.2排 水 管 道 的 布 置
（9）生活饮用水水池（水箱）的上方不得布置排水管道，而 且在周围2 m以内不应有污水管道。
（4）排水管道不得布置在食堂、饮食业厨房的主副食操作、 烹调、备餐的上方以及浴池、游泳池的上方。
1.2排 水 管 道 的 布 置
（5）排水管道不得布置在食品和贵重商品仓库、通风小室、 电气机房和电梯机房内。
（6）排水管道不得穿越伸缩缝、沉降缝、变形缝、烟道和风 道。当不得不穿越沉降缝时应采取预留沉降量、设置柔性连接等措 施，穿越伸缩缝时应安装伸缩器。
金属排水管道应进行防腐处理，常规的做法是涂刷防锈 漆和面漆，面漆可按需要调配成各种颜色，具体可参见模块3 的热水供应系统。
为避免排水系统的管道堵塞，管道在布置时应尽量成直 线，少转弯，靠近立管的大便器可直接接入。此外，尽量采 用带检查口的弯头、存水弯,还应经常加强维护管理。
1.4排 水 管 道 的 保 温、 防 腐 和 防 堵
1.2排 水 管 道 的 布 置
（4）器具排水横支管布置和设置标高不得造成排水滞留、地 漏冒溢。
（5）埋设于填层中的管道不得采用橡胶圈密封接口。
（6）当排水横支管设置在沟槽内时，回填材料、面层应能承1.2排 水 管 道 的 布 置
排水管一般管径比较大，又需要经常清通，因此一般建筑 大多采用明装。当建筑物的建筑标准较高时，或有特殊要求时 ，可采用暗装，将管道敷设在吊顶、管井、管槽内，但也要便 于安装和检修。底层的横支管一般埋设在地下，排出管埋在底 层地下或吊在地下室的顶板下。排水管道的连接应符合下列要 求。
给排水系统的管道布局与施工注意事项
给排水系统的管道布局与施工注意事项随着城市建设的不断发展和人口的增加，给排水系统的建设显得尤为重要。
有效的管道布局和良好的施工质量是确保给排水系统正常运行的关键。
本文将就给排水系统的管道布局和施工注意事项进行详细探讨。
一、管道布局1. 位置选择：在进行给排水系统的管道布局时，首先应选择合适的位置。
要确保管道能够顺利连接到建筑物的相应部位，并且不会与其他管道或设备相冲突。
2. 管道尺寸：根据实际需求，合理确定管道的尺寸。
要考虑到预计的水流量、压力以及管道的材质等因素，确保管道能够正常运行，并且能够承受相应的力量。
3. 管道走向：给排水系统的管道走向应尽量合理，以便最大限度地减少水流的阻力。
管道应尽量保持水平或者略微倾斜，以便水流能够顺利流动，避免堆积杂物或者产生积水。
4. 设备配置：在管道布局中，还需要合理配置相应的设备，如截流阀、排气阀、检修井等。
这些设备的选择和布置直接影响整个给排水系统的运行效果和维护方便程度。
二、施工注意事项1. 施工前准备：在进行给排水系统的施工之前，必须进行充分的准备工作。
包括对工程图纸的仔细审查、材料准备、工具设备检查以及施工区域的清理等。
2. 材料选择：给排水系统的管道材料应根据实际需要进行选择。
常见的材质有铸铁、塑料等。
需要根据使用环境、管道尺寸和承压能力等因素来选择合适的材料，确保管道的耐用性和可靠性。
3. 施工质量控制：在施工过程中，对于焊接、连接等关键部位，必须进行专业人员的检查和控制。
施工人员应按照相关规范和要求进行操作，确保管道连接牢固、平整和不漏水。
4. 排气处理：在给排水系统的施工中，要特别注意对管道的排气处理。
及时排除管道中的空气，以确保系统能够正常运行。
5. 检修通道：在给排水管道布局时，必须合理设置检修通道。
检修通道的位置和尺寸应便于维修和清洁工作的进行，确保系统的可维护性和持久性。
总结起来，给排水系统的管道布局和施工是一个复杂而细致的过程。
只有合理的管道布局和精细的施工质量才能确保给排水系统的正常运行和环境的卫生安全。
排水管道施工规范
排水管道施工规范
排水管道施工规范主要包括以下几个方面：
一、材料选择：
1. 管道材料应符合国家标准，具有良好的耐腐蚀性能和密封性能。
2. 管材应根据使用环境的需要进行选择，如在酸碱环境中使用耐腐蚀的管材。
3. 管材的连接应采用密封性好的方法，如橡胶垫圈连接。
二、管道敷设：
1. 管道敷设应按照设计要求进行，确保管道的坡度和线路布置合理。
2. 管道敷设时应注意防止管道弯曲、变形和损坏。
3. 管道敷设应保证管道的排水顺畅，不得有死角和积水现象。
三、管道连接：
1. 管道连接应采用密封性好的方法，确保连接部位无漏水现象。
2. 管道连接处应采用管道接头或弯头，不得采用直接焊接的方式。
四、检验验收：
1. 管道施工完成后，应进行严格的检验和验收工作，确保管道的质量合格。
2. 检验和验收内容包括管道的外观质量、连接处的密封性能、管道的排水能力等。
五、维护保养：
1. 管道施工完毕后，应及时清理施工现场，确保环境整洁。
2. 管道施工完毕后，应及时对管道进行维护保养，定期检查和清洗管道，确保其正常使用。
六、安全注意事项：
1. 施工人员应按照相关规定佩戴个人防护用品，如安全帽、防护眼镜等。
2. 施工现场应设置安全警示标志，确保施工人员的安全。
3. 在施工过程中应严格遵守安全操作规范，禁止乱丢建筑垃圾和燃料油等易燃易爆物品。
综上所述，排水管道施工需要遵循一定的规范，包括材料选择、管道敷设、管道连接、检验验收、维护保养和安全注意事项等。
通过严格执行这些规范，能够确保排水管道的质量和安全，满足使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、室内排污管道的布置要求
1、排水管道一般应地下设置或地面上楼板下明设, 如建筑工艺有特殊的要求时, 可在管槽、管道井或吊顶内暗设, 但应便于安装和检修。
2、不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上面。
3、架空管道不得敷设在生产工艺或卫生有特殊要求的生产房内, 以及食品和贵重商品仓库, 通风小室和配电间内。
4、不得布置在食堂、饮食业的副食操作烹调上方。
当条件限制不能避免时, 应采取防护措施。
5、管道不得穿过沉降缝、伸缩缝、烟道和风道, 当条件限制必须穿过时, 应采取相应的技术措施。
6、管道不得布置在可能受重物压坏处或穿越生产设备基础。
在特殊情况下, 应与相关专业协商处理。
7、生活污水管不得穿越卧室、病房等对卫生, 安静要求较高的房间, 并不宜靠近与卧室相邻的外墙。
8、排污立管应设在靠近最脏、杂质最多的排水点。
9、管道应避免曲线偏置, 当条件限制时, 宜用乙字管或两45°弯头连接。
10、管道穿过承重墙或基础处, 应预留洞口, 且管顶上部净空不得小于建筑物的沉降量, 一般不宜小于0.15m.。
11、高耸构筑物和构筑高度在50m以上, 或抗震设防8度地区的高层建筑, 应在立管每隔二层设置伸缩接头。
12、立管仅设置伸顶通管时,最低排水横管与立管相接处距立管底部距离不得小于下表1的规定。
最低横管与立管连接处至立管底部距离表1
注:①当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时,可将表中垂直距离缩小一档。
②排水支管连接在排出管或排水横干管上时, 连接点距立管底部水平距离不宜小于3.0 m.
③不能满上述两条件时,则排水支管应单独排出室外。
13、一般厂房, 为防止机械损坏管道, 管道最小埋设深度应按下表2规定:
埋管深度表2
注:在铁路下应敷设钢管或给水铸铁管;管道的埋设深度不小于1.0m。
管材和附件
一、管材的选用:
1.生活污水管道一般采用硬聚氯乙烯管或铸铁管。
2.工业废水管材可根据废水性质, 管材的机械强度及管道敷设方法等因素, 经技术经济比较后确定。
二、管件的配置:
1、生活污水工业废水管道上, 应根据建筑物层高和清通方式按规定设置检查口或清扫口:
⑴立管上检查口之间距离不宜大于10m, 但在建筑特最低层和设有卫生器具的二层以上必须检查口。
⑵当立管上的有乙字管时, 应在乙字上部设置检查口。
⑶检查口的设置高度, 从地面至检查口中心宜为1.0 m, 并应高于该层卫生器具上边缘0.15 m.
⑷如用机械清扫时, 立管检查口间的距离不大于15 m。
⑸在连接2个及2个以上的大便器或3个以上卫生器具的污水横管上, 宜设置清扫口。
⑹在水流转角小于135°的污水横管上, 应设检查口。
2、污水横管的清扫口应设置在楼板或地坪上与地面相平。
污水管起点的清扫口与污水横管相垂直的墙面的距离不得小于0.15 m。
3、管径小于110㎜的排水管道设置清扫口, 其尺寸应与管道同径; 管径等于或大于110㎜的排水管道上设置清扫口, 尺寸应采用110㎜管径。
4、污水管横管直线管段上检查口或清扫口之间最大距离, 按表3规定:
横管上检查口或清扫口最大距离表3
三、通气管:
1、生活污水管道或散发有害气体的生产污水管道, 均应设置伸顶通气管。
2、通气管不得接纳器具污水、废水和雨水。
3、通气管与污水管的连接, 应遵守下列规定:
⑴通气管与污水管相连接可采取用H管件相接。
⑵专用通气立管应每隔二层与排水立管相连接。
结合通气管端宜在排水支横管以下与排水立管相连接。
上端可在卫生器具上边缘以上不小于0.15 m处相连接。
⑶当污水立管与废水管合用一根通气立管时, H管配件可隔层分别与污水立管和废水立管连接。
但最低横支管连接点以下应装设结合通气管。
4、通气管的管径, 应根据排水管排水能力, 管道长度确定, 不宜小排水管径的1/2。
⑴通气管长度在50 m以上者, 管径应与排水管径相同。
⑵两条以上排水立管同时与一根通气管相连时, 应以最大一根排水立管径确定通气管管径, 而且管径不宜小于任何一根排水立管。
5、当两根或两根以上污水立管的通气管汇合连接时, 汇合通气管的断面积应为最大的一根通气管的断面积加其余通气管断面积之和的0.25倍。
6、气管高出层面不得小于0.3 m, 顶端应设风帽。
⑴通气管周围4 m 以内有门窗时, 通气管口应高出窗顶0.6 m。
⑵经常有人停留的平屋面上, 通气应高出层面2.0 m, 并考虑防雷装置。
7、污水立管上部的伸顶通气管管径能够污水管相同, 但在最冷月平均气温低于-130C的地区, 应在室内平顶或吊顶以下0.3 m处将管径放大一级。
8、通气管不得与建筑物的通风管道或烟道连接。
雨水管道
一、雨水管道的布置
1、管道的布置, 应将雨水以最短距离就近排至室外。
2、屋面雨水由天沟进入管道入口处, 应设置雨水斗, 雨水斗应有格栅。
3、水斗格栅的时水孔有效面积, 应等于连接管横断面积的2.5倍。
4、雨水的排水系统, 宜采用单斗排水。
当采用多斗排水时, 悬吊管上设置的雨水斗不得多于4个, 悬吊管径不得大于315mm。
5、布置雨水斗时, 应以伸缩缝或沉降缝作为天沟排水分水线, 否则应在该缝两侧各设一个雨水斗。
6、两个雨水斗同时连接于一根立管或吊管上时, 应采用伸缩接头, 并保证密封。
7、防火墙处应在防火墙两侧各设一个雨水斗。
8、接入同一根立管的雨水斗, 其安装高度宜在同一标高层。
9、雨斗的连接管径不得小于110㎜, 并应固定在建筑物承重结构上。
10、与雨水管悬吊管, 不宜多于两根。
生活污水管禁止接入雨水管。
11、雨水立管与吊横管相连接时, 立管管径不得小横管管径。
12、雨水立管上应设检查口, 从检查口中心至地面的距离, 宜为1.0m。
13、雨水密闭系统埋地管在靠近立管处, 应设水平检查口。
二、 PVC螺旋排水管的特点及应用:
1、 PVC螺旋排水管的特点:
⑴管内有与管壁一起加工成型的六条突出三角形螺旋肋, 三角形肋高3㎜, 用于导流作用, 管内水流沿管内壁呈螺旋下落, 形成较为稳定而且密实的水膜旋流, 管中心是一个通畅的空气柱, 污水的下降极限流速也有所减少, 显著地降低了立管内的压力波动, 较大地提高了排水能力, 并有效加强了管道、强度和刚度。
⑵管件与普通管件不同, 即横支管与立管连接使用侧向进水专用三通或四通管件, 避免横向水流下降与水流的撞击, 有利于进水沿立管管壁旋转下落。
⑶排水噪音低。
据上海市建材所和福建省建材研究所现场实测, 内壁光滑的PVC管在排水时噪音比传统的铸铁管大2~4dB。
同济大学声研所于1996年10月将螺旋管和光滑管对比测试, 结果螺旋管比光滑管的噪音小5~7 dB, 亦即比铸铁管噪音低了50%。
大量工程实例证实了这一点, 螺旋管只会听到沙沙声响, 真正起到消音作用。
⑷防止地漏水封的破坏。
由于排水立管中央形成畅通的空气柱, 降低了管内压力波动量。
避免了像普通管系统出现上层由于负压超值, 下层由于正在超值, 均造成水封破坏。
⑸排水能力大, 不易堵塞, 工程造价比传统铸铁管低20%~30%。
2、 PVC螺旋排水管应用须注意问题:
⑴设计螺旋单立管排水系统, 选择的产品生产厂家, 应提出产品的性能测试报告。
设计人员要特别注意排水性能不同的影响。
⑵注意允许流量适用的建筑物高度, PVC螺旋管排水系统中负荷的施加层越高, 造成管内负压值越大。
设计规程中给出的允许流量值是以16层试验结果为依据, 大致可用于30层以下的住宅建筑物。
