视力保护电路
视力保护电路的设计(精)

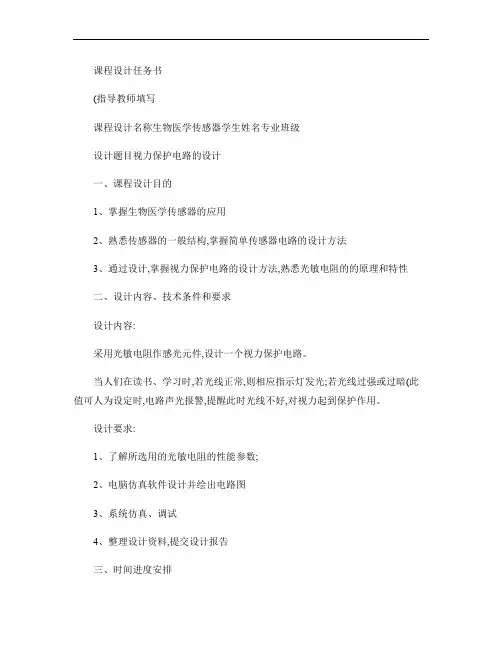

课程设计任务书
(指导教师填写
课程设计名称生物医学传感器学生姓名专业班级
设计题目视力保护电路的设计
一、课程设计目的
1、掌握生物医学传感器的应用
2、熟悉传感器的一般结构,掌握简单传感器电路的设计方法
3、通过设计,掌握视力保护电路的设计方法,熟悉光敏电阻的的原理和特性
二、设计内容、技术条件和要求
设计内容:
采用光敏电阻作感光元件,设计一个视力保护电路。
当人们在读书、学习时,若光线正常,则相应指示灯发光;若光线过强或过暗(此值可人为设定时,电路声光报警,提醒此时光线不好,对视力起到保护作用。
设计要求:
1、了解所选用的光敏电阻的性能参数;
2、电脑仿真软件设计并绘出电路图
3、系统仿真、调试
4、整理设计资料,提交设计报告
三、时间进度安排
⑴查阅并整理相关资料(2天
⑵设计电路、仿真、调试(5天
⑶撰写课程设计报告(2天
⑷答辩(1天
四、主要参考文献
《医用传感器》(第二版陈安宇科学出版社
《现代生物医学传感技术》王平叶学松浙江大学出版社《传感器及其应用实例》何希才薛永毅机械工业出版社《传感器原理及应用》王雪文北京航天航空大学出版社《模拟电子技术基础》童诗白高等教育出版社
《数字电子技术基础》阎石高等教育出版社
指导教师签字:2011年 6 月6日。
视力保护仪电路的设计2
电子技术课程设计报告视力保护仪电路的设计摘要临床求助呼叫是传送临床信息的重要手段，病房呼叫系统是病人请求值班医生或护士进行诊断或护理的紧急呼叫工具，可将病人的请求快速传送给值班医生或护士，并在值班室的监控中心电脑上留下准确完整的记录，是提高医院和病房护理水平的必备设备之一。
呼叫系统的优劣直接关系到病员的安危，历来受到各大医院的普遍重视。
它要求及时、准确、可靠、简便可行、利于推广。
本设计采用主从结构，监控机构放置在医生值班室内，当病床有呼叫请求时进行声光报警，并在显示器上显示病床的位置。
呼叫源（按钮）放在病房内，病人有呼叫请求时，按下请求按钮，向值班室呼叫，并点亮呼叫指示灯。
监控机构和呼叫源之间通过电线连接在一起。
本论文阐述了病房呼叫系统的基本组成以及一些相关的硬件设计。
关键词：锁存器；优先编码器；数码管显示；蜂鸣器目录1 设计任务 (2)1.1 设计目的和意义 (2)1.2 设计任务要求 (3)2 系统设计 (3)2.1 总体方案设计 (3)2.2 具体电路设计 (3)2.2.1 数码管显示电路的设计 (3)2.2.2 编码器电路的设计 (5)2.2.3 门电路的设计 (6)2.2.4 蜂鸣器电路的设计 (7)2.2.5 锁存器电路的设计 (8)2.3 系统总体电路 (9)2.4 系统所用元器件 (9)3 系统调试与仿真 (10)3.1 译码器功能的调试 (10)3.2 锁存器功能的调试 (10)3.3 数码显示功能与蜂鸣器功能的调试 (11)4 总结 (11)4.1 本系统的优缺点 (11)4.2 心得体会 (11)参考文献 (12)1设计任务1.1设计目的和意义随着社会的不断发展、人们生活水平的不断提高，人们越来越爱护自己的生命。
，而这一切都要从生活中的点点滴滴做起。
尤其在人们生病住院时，生命更容易受到威胁。
基于这种状况，设计一种专为生命安全服务的医院呼叫器非常必要，它的功能是使病人在遇到危险时能及时又方便地发出求救信号，为病人的生命安全提供较可靠的保障。
视力保护仪电路的设1计
电子技术课程设计报告视力保护仪电路的设计摘要随着科学的发展以及人们生活水平的提高，在现代社会里，各类电子产品已经成为人们生活中不可或缺的一部分。
我们在响应保护视力号召的同时，却还是免不了要与各类对视力伤害较大的电子产品打交道。
于是设计一款实惠又携带方便的视力保护仪是非常有必要的。
该课题的实现主要通过555定时器产生一定频率的脉冲，74LS161计数器对其进行计数，然后再用两片74LS138译码器芯片组成4线—16线译码装置，将二进制数译成低电平，最后通过12输入端与非门对低电平选择，使三个二极管LED按一定规律进行亮灭。
实验的得到的结果是三个二极管LED按它们所有可能的组合亮灭方式进行循环亮灭，不足之处在于该设计的二极管LED的亮灭顺序具有固定性，不可人为控制。
该设计的思路可以运用在彩灯设计、红绿灯设计中。
关键词：视力保护仪；555定时器；计数器；译码器目录1 设计任务 (3)1.1 设计目的和意义 (3)1.2 设计任务要求 (3)2 系统设计 (3)2.1 总体方案设计 (3)2.2 具体电路设计 (5)2.2.1 脉冲发生电路的设计 (5)2.2.2 计数电路的设计 (6)2.2.3 译码电路的设计 (9)2.2.4 选择电路的设计 (10)2.3 系统总体电路 (12)2.4 系统所用元器件 (13)3 系统的调试与仿真 (14)3.1 脉冲发生电路功能的调试 (14)3.2 计数器功能的调试 (14)3.3 选择电路功能的调试 (14)4 总结 (14)4.1 本系统的优缺点 (14)4.2 心得体会 (15)参考文献 (16)1 设计任务1.1 设计目的和意义随着社会的不断发展，人们生活水平的不断提高，各类电子产品纷纷走进人们的生活。
电脑、电话、手机、mp3、mp5等日益成为人们生活中不可或缺的用品。
而这些产品，恰恰都对人眼有较强的伤害作用。
特别是近距离工作者和青少年学生，他们的眼睛更容易近视。
基于单片机的视力保护器电路设计
基于单片机的视力保护器电路设计摘要：近年来，人们的生活中长时间面对电子设备的使用已经成为常态，如何保护眼睛健康已经成为一项重要的课题。
本文研究基于单片机的视力保护器电路设计，通过控制屏幕亮度和颜色的变化，来减轻眼睛的疲劳感。
设计方案通过单片机的控制，根据预设的时间来调整屏幕的亮度和颜色，从而达到保护视力的目的。
关键词：单片机；视力保护器；屏幕亮度；颜色1.引言随着电子设备在人们生活中的广泛应用，人们长时间面对屏幕已经成为一种常态。
而长时间使用电子设备容易导致眼睛疲劳、干涩等问题，严重影响视力健康。
因此，设计一种能够保护视力的电路方案显得尤为重要。
2.设计原理本设计方案采用单片机作为控制核心，通过控制屏幕的亮度和颜色的变化来减轻眼睛的疲劳感。
具体实现步骤如下：2.1硬件设计本电路主要由单片机、电源电路、光敏电阻、显示屏等组成。
电源电路用于提供电源稳定的工作环境，光敏电阻用于检测环境光强度，显示屏用于显示调整后的亮度和颜色。
2.2软件设计单片机作为控制核心，通过获取光敏电阻的输出值来判断环境光强度。
根据预设的时间段和环境光强度，单片机控制显示屏的亮度和颜色进行相应调整。
3.电路实现3.1单片机编程通过编写单片机的程序，实现根据时间段来调整屏幕亮度和颜色的功能。
程序中需要包含光敏电阻的采样，并与预设的时间段进行比较，根据比较结果来控制屏幕的亮度和颜色。
3.2硬件连线将单片机的IO口与光敏电阻连接，通过IO口采样光敏电阻的输出值。
将单片机的输出口与显示屏的驱动模块连接，通过单片机的控制来调整屏幕的亮度和颜色。
4.实验结果设计的视力保护器电路能够根据环境光强度和预设的时间段来动态调整屏幕的亮度和颜色。
通过对多个测试人员进行长时间使用电子设备的实验，得出实验证明，该电路能够有效减轻眼睛的疲劳感，保护视力健康。
5.结论本文基于单片机的视力保护器电路设计，通过控制屏幕亮度和颜色的变化，从而减轻眼睛的疲劳感。
该设计方案在实验中取得了较好的效果，能够有效保护视力健康。
视力保护电路

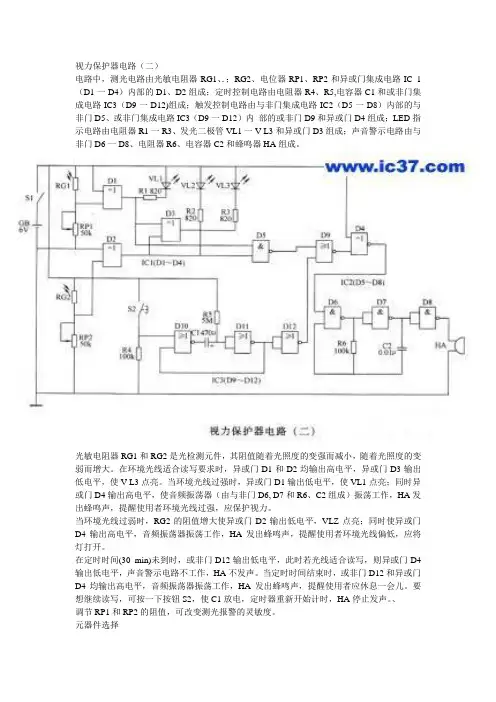

视力保护器电路（二）电路中，测光电路由光敏电阻器RG1、．；RG2、电位器RP1、RP2和异或门集成电路IC 1（D1一D4）内部的D1、D2组成；定时控制电路由电阻器R4、R5,电容器C1和或非门集成电路IC3（D9一D12)组成；触发控制电路由与非门集成电路IC2（D5一D8）内部的与非门D5、或非门集成电路IC3（D9一D12）内部的或非门D9和异或门D4组成；LED指示电路由电阻器R1一R3、发光二极管VL1一V L3和异或门D3组成；声音警示电路由与非门D6一D8、电阻器R6、电容器C2和蜂鸣器HA组成。
光敏电阻器RG1和RG2是光检测元件，其阻值随着光照度的变强而减小，随着光照度的变弱而增大。
在环境光线适合读写要求时，异或门D1和D2均输出高电平，异或门D3输出低电平，使V L3点亮。
当环境光线过强时，异或门D1输出低电平，使VL1点亮；同时异或门D4输出高电平，使音频振荡器（由与非门D6, D7和R6、C2组成）振荡工作，HA发出蜂鸣声，提醒使用者环境光线过强，应保护视力。
当环境光线过弱时，RG2的阻值增大使异或门D2输出低电平，VLZ点亮；同时使异或门D4输出高电平，音频振荡器振荡工作，HA发出蜂鸣声，提醒使用者环境光线偏低，应将灯打开。
在定时时间(30 min)未到时，或非门D12输出低电平，此时若光线适合读写，则异或门D4输出低电平，声音警示电路不工作，HA不发声。
当定时时间结束时，或非门D12和异或门D4均输出高电平，音频振荡器振荡工作，HA发出蜂鸣声，提醒使用者应休息一会儿。
要想继续读写，可按一下按钮S2，使C1放电，定时器重新开始计时，HA停止发声。
、调节RP1和RP2的阻值，可改变测光报警的灵敏度。
元器件选择R1一R6选用1/4W金属膜电阻器或碳膜电阻器。
RPl和RP2选用合成碳膜电位器或可变电阻器。
RG1和RG2均选用亮阻小于1 kS2、暗阻大于50kfl的光敏电阻器。
单片机的视力保护器电路设计(开题分析方案)
2.应用前景：基于上述调查，由于现在国内外大量的市场需求，并且视力保护器也只是刚刚起步，所以存在着很大的发展空间，各个国家的许多公司均在此方面展开了研究，相信未来视力保护器一定能得到巨大的发展，为广大的中小学生的的视力的保护做出巨大的贡献。
4、研究内容：
鉴于单片机芯片的智能处理功能，本设计采用理论计算和实验验证的方法相结合的以单片机芯片为核心的主体电路。首先是对各单位电路进行设计，并选择合适的元器件。在选择元器件时，要注意所选芯片的性价比，对于电阻、电容等常用元件要先进行参数计算后再选择。其次是设计整个电路，并在计算机上对各个单元电路进行相应功能的调试仿真。其中单片机芯片选用较为普遍的8051型，传感器选用水银滚珠型重力传感器，光线报警选用光敏电阻来实现，报警发声系统选用以HFC5219芯片为核心的发声硬件电路。在设计中利用8051型单片机的定时功能即P3.4和P3.5的T0和T1，利用单片机的汇编语言进行编程。电路通过编程实现自动复位。本次设计的研究内容是设计一个多功能视力保护器。它具有以下功能：
综上所述：为了避免因长期使用不正确的读书写字姿势而导致的近视、脊椎弯曲变形、驼背、斜视以及颈椎病等。有必要设计一款视力保护器进行防范。从而纠正人们读写的不良姿势，习惯。避免给人们的身心带来伤害。尤其对学生群体而言，可帮助学生矫正坐姿，改善学习环境，培养学生良好的学习习惯，保护学生视力。
3、国内、外研究简况和应用前景<附参考文献）：
??,???????,??????????????????????,???????????26.96%,???53.43%,???72.8%,???77.95%? ???????50%??????????????????????,???“????????”????,???41.6%?????????????????,???????????????????????????????????????????????,???????(?????????:??????????? ???>??????????????????????????????,???????,????????????,????????????????????????????,?????????????,??:?????? 90%???????????????“??”??,????????,????????????????????????????????,???????????,????????“????”?????????????????? ??????????,????????2000?????????????“???????????”,??????????“????”?????????,???? 99%???,???????????????????,???????????????????????????,???????????,??????,??????????
视力保护测光器电路原理图
视力保护测光器电路原理图目前青少年视力下降现象比较严重，其主要原因之一是青少年在阅读写字时，环境光线照度太弱。
根据国家教委和卫生部的有关规定，阅读书写时，环境光线照度应不低于100lx。
这里介绍一个测光电子小制作。
当光线照度符合要求时，绿色发光二极管亮;光线低于标准照度时，红色发光二极管将发出阵阵闪光。
以示警告。
电路原理：测光器电路见图21-1.RG是光敏电阻，它与电位器RP构成分压器，分压点接在VT1的基极。
当环境光线较强，RG阻值变小，分压点即VT1的基极电位上升，VT1因此而导通，绿色发光二级管LED1通电发光，此时VT1集电极为低电位，VT2截止。
闪光集成电路IC得不到电源不工作，红色发光管LED2不亮。
图21-1如果环境光线较暗，RG阻值变大，VT1基极电位下降，VT1由导通变为截止。
LED1停止发光。
这时VT1集电极输出高电位，VT2由R1获得正向偏流而导通，IC即接通正电源，闪光集成块开始工作，红色发光二极管LED2就会发出醒目的阵阵闪光，提醒你光线太暗已不宜继续学习。
调节电位器RP，即可改变分压比，以便将测光器的转折点调整在100lx的标准照度上。
元器件选择：IC是专用闪光集成电路，型号为KD-01X。
它采用黑膏软封装，硅晶片用黑膏封装在一块直径为Φ22mm的小印制线路板上，如图21-2。
印板上开有4个小圆孔，3，4孔用来插焊电阻R3，5、6孔用来插焊发光管LED2，1、2点焊盘分别为电源的正极端和负极端。
该芯片闪光频率有1、2Hz和2、4Hz两种，每种频率都是由芯片内电路振荡电阻决定，外界不可调。
它的工作电压范围较宽为1.35～5V，静态功耗很小，3V电源时，静态电流<2μA。
R3的发光管LED2的限流电阻，一般可取值220Ω。
VT1、VT2可用普通3DG201型等硅NPN小功率三极管，要求β≤100。
LED1、LED2可分别采用圆形绿色和红色光二极管。
RG为MG45型非密封型光敏电阻器，暗阻和亮阻相差倍数越大越好。
“多功能视力保护器”电路
电子课程设计报告书班级：姓名：指导老师：设计课题：多功能视力保护器第五小组目录1、内容简介………………………………………………… 2页2、前言……………………………………………………… 3-4页3、多功能视力保护器电路原理图分析………………… 5-7页4、多功能视力保护器组成部分及部件分析…………… 8-12页5、安装调试…………………………………………… 12-13页6、心得体会………………………………………………… 14页7、参考文献……………………………………………… 15页内容简介“多功能视力保护器报告书”是根据“数字电子课程设计任务书”设计编写的，它具有阅读或书写的距离采用超声波自检方式的特点。
在各部分电路原理分析中来了解数字集成电路的工作原理、熟悉各种不同类型的逻辑电路的逻辑关系，熟悉集成电路的不同类型芯片及有关电子元件的使用为目的，强调视力保护器的多功能，突出视力保护器的“监测”和“报警”，讲述了它的电路原理：防近视测光器电路由光敏传感器、电子报警集成电路等几部分组成。
本报告主要内容包括：光电转换器、比较器、显示器、定时器、报警器等五大部分。
本报告适于作为数字电子课程设计使用，也可供多功能视力保护器的介绍说明书。
前言我国是学生近视发生率较高的国家之一，根据国家教育部和卫生部的调查显示，我国小学生近视率为57%、高中生近视率接近80%，大学生的近视率为74%，近视患者以每年6%的速度递增。
用眼习惯不良，读写姿势不正确和光度不符合标准是学生近视率高发的主要原因，眼睛过于靠近桌面，视觉长期疲劳，引起眼轴长度改变，造成近视。
因此保护学生视力，防治近视不仅是医学科学工作者，教育工作者的重要工作内容与研发课题，更是学生家长切实关注的大事。
根据这一情况，我们应用所学数字电子设计了————多功能视力保护器。
“多功能视力保护器”是数字电子课程设计的主要内容；本报告充分体现了多功能视力保护器对视力保护的特点，保证正常学习、工作的情况下起到保护视力的作用，重点突出了该保护器的自动“监测”和“报警”功能，该保护器全部采用CMOS电路设计，电路简单、合理、功耗低、实测静态电流不大于8Ma,由四节5号电池供电，一般可用一学期，我们把它分为五大部分，分别按电路原理、元件选择、安装调试等几方面一一分析介绍，主要强调了这种视力保护器具有的功能和特点：阅读书写的距离采用超声波反射自检方式，当使用者的脸部距离写字台小于35cm时，“距离”灯闪亮，同时有急促的“嘀、嘀、嘀”断续报警声发出，提醒使用者及时调整座姿，还有学习环境光线自动检测，当光线照度低度低于国家教委规定的100LX时，“光线”灯闪亮，同时发出报警声，提醒使用者打开台灯或暂停工作，当学习时间达到45分钟时，“定时”灯闪亮，同时发出报警声，提醒使用者休息片刻，有了该保护器保护视力，我们的眼睛在工作或学习当中能得到合理的调解和休息，减少了视疲劳，从而视力得到了保护，相应的工作和学习还有我们的健康也得到了保障。
电视机视力保护灯的设计设计
电视机视力保护灯的设计设计本科毕业设计说明书电视视力保护灯电路设计学院：机电工程学院专业：农业电气化与自动化设计概况本文主要研究了一个简易的电视机视力保护灯的设计，主要有交流信号拾取电路、信号放大电路、整流倍压电路、光控电路、可控硅开关电路和12v电源等组成。
在电视机打开时，背景照明灯自动点亮；关闭电视后，灯又能自动熄灭；而在白天看电视时，灯能自动封锁不会点亮，到了夜晚时又能自动打开。
本系统简单实用，成本低廉，具有较高的实用价值。
关键词：信号拾取电路信号放大电路可控硅开关光控电路电源AbstractThis paper studies the design of a simple TV eye protection lamp, AC signal pickup circuit ,thesignal amplification circuit , rectifier voltage doubler circuit , light control circuit thyristorswitch circuit and 12v power . The TV is turned on , the background lights turn on automatically ; after the TV is turned off , the lights can automatically extinguished ; watching TV during the day, the lights can automatically block does not light up , while automatically open to the night . The system is simple and practical, low cost, and has a high practical value .Keywords: Signal pickup circuit Signal amplification circuit Triac Light control circuit Power目录1 引言 (1)2 设计构思 (1)3 电视机视力保护灯的设计 (3)3.1 单元电路的设计 (3)3.1.1 电源电路 (5)3.1.2 信号拾取电路 (5)3.1.3 信号放大电路 (6)3.1.4 信号整流电路 (7)3.1.5 可控硅开关电路 (8)3.1.6 光控电路 (9)3.1.7 总的电路图 (11)4 电视机视力保护灯的所用元器件简介 (11)4.1 光敏电阻 (11)4.1.1 原理结构 (11)4.2 电容器 (12)4.2.1 电容器的作用 (12)4.2.2 电容器主要特性参数 (13)4.3 二极管 (14)4.3.1 二极管的工作原理 (14)4.3.3 二极管的主要参数 (14)4.3.3 二极管的主要参数 (14)4.3.4 发光二极管 (15)4.4 三极管 (16)4.4.1 三极管的结构 (16)4.5晶闸管及其工作原理 (18)4.6 电容滤波及滤波电路 (19)4.7 桥式整流电路 (22)致谢 (24)参考文献 (25)1 引言随着文化生活水平的提高，近视眼有逐渐增多的趋势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视力保护器电路（二）
电路中，测光电路由光敏电阻器RG1、．；RG2、电位器RP1、RP2和异或门集成电路IC 1（D1一D4）内部的D1、D2组成；定时控制电路由电阻器R4、R5,电容器C1和或非门集成电路IC3（D9一D12)组成；触发控制电路由与非门集成电路IC2（D5一D8）内部的与非门D5、或非门集成电路IC3（D9一D12）内部的或非门D9和异或门D4组成；LED指示电路由电阻器R1一R3、发光二极管VL1一V L3和异或门D3组成；声音警示电路由与非门D6一D8、电阻器R6、电容器C2和蜂鸣器HA组成。
光敏电阻器RG1和RG2是光检测元件，其阻值随着光照度的变强而减小，随着光照度的变弱而增大。
在环境光线适合读写要求时，异或门D1和D2均输出高电平，异或门D3输出低电平，使V L3点亮。
当环境光线过强时，异或门D1输出低电平，使VL1点亮；同时异或门D4输出高电平，使音频振荡器（由与非门D6, D7和R6、C2组成）振荡工作，HA发出蜂鸣声，提醒使用者环境光线过强，应保护视力。
当环境光线过弱时，RG2的阻值增大使异或门D2输出低电平，VLZ点亮；同时使异或门D4输出高电平，音频振荡器振荡工作，HA发出蜂鸣声，提醒使用者环境光线偏低，应将灯打开。
在定时时间(30 min)未到时，或非门D12输出低电平，此时若光线适合读写，则异或门D4输出低电平，声音警示电路不工作，HA不发声。
当定时时间结束时，或非门D12和异或门D4均输出高电平，音频振荡器振荡工作，HA发出蜂鸣声，提醒使用者应休息一会儿。
要想继续读写，可按一下按钮S2，使C1放电，定时器重新开始计时，HA停止发声。
、
调节RP1和RP2的阻值，可改变测光报警的灵敏度。
元器件选择
R1一R6选用1/4W金属膜电阻器或碳膜电阻器。
RPl和RP2选用合成碳膜电位器或可变电阻器。
RG1和RG2均选用亮阻小于1 kS2、暗阻大于50kfl的光敏电阻器。
C1选用耐压值为lOV的铝电解电容器；C2选用独石电容器。
VLl一VU均选用币3mm的发光二极管。
IC1选用C D4070或C C4070、MC14070型异或门集成电路；IC2选用CD4011或C C4011、MC14011型与非门集成电路；IC3选用C D4001或C C4001、MC14001型或非门集成电路。
HA选用压电式蜂鸣器。
S1选用小型拨动式开关；S2选用微型动合按钮。
GB使用4节5号电池串联。
多功能视力保护器
红外距离收发电路
红外发射器是一个调制型发射电路,由主振电路,调制电路和放大发送电路组成.如下图所示：
红外接收器由红外接收管PH302和红外接收专用电路CX20106组成.：
测光电路由光敏电阻R12,反相器F6,VT4,VT5和发光管LED(黄)等组成.
定时电路由F10,R23,C11,输出电路,VT8及指示灯LED(绿)组成.F10,R23,C11组成一个单稳态触发器.
多功能视力保护器
多功能视力保护器的电路原理图如图7一26所示，
该电路包括3个振荡器
（即超声波发射振荡器、报警声振荡器和定时用振荡器）、一个超声波接收放大
器、一个光控电路和各功能的控制与指示灯电路。
由或非门d1、d2和r3、r4及c1组成超声波发射振荡器，振荡频率为
40khzo由超声振荡器输出的脉冲，经dn2, dn3反相和整形后，由超声波发射
头向外发射。
超声波接收头将反射的超声信号接收并转换为脉冲电信号后，输人电压放大
器进行放大。
电压放大器由反相器dn4一dn6和反馈电阻器rz组成，偏置电阻
器r2将dn4的输人端偏置于电源电压的一半，使门电路的工作点处于良好的线
性放大区。
经电压放大器放大的信号，由c3藕合到由vdl、vd2组成的倍压整
流器进行整流，由整流器输出的是负极性的信号。
这个负极性的信号加至vt的
基极，使其导通，它的集电极输出高电平，并加至与非门da1的一个输人端。
与非门da1, vd3、vu和r10组成距离指示电路。
当vt导通，输出端变
为高电平时，与非门dl输出低电平。
这时，距离指示灯vll发光并闪动，这是
因为dal的另一输人端输人的是由定时振荡器ic3输出的定时振荡脉冲，它的频
率为3hzo这个3hz的脉冲使dal的该输人端形成了间隔时间为1/3s的高电平，
使与非门da1形成了间隔时间为1/3s的导通、截止交替进行的状态，因而形成
闪光指示。
当人体坐姿发生变化出现前倾时，由头部反射到接收头的超声波反射信号较
强，经放大、检波后输出的低电平较强，能使vt导通而发出闪光警告信号，提
醒学生纠正坐姿。
报警声振荡器是当出现坐姿、光线照度和到达定时时间时，发出报警声响，
以引起使用者的注意。
振荡器由或非门d3、d4、r15、r14、及c8组成。
这是
一个由或非门组成的键控式多谐振荡器。
键控脉冲来自vd3、vd4、vd5的正输
出端。
当vd3一vd5中任何一方的左端出现低电平时，多谐振荡器立即开始振
荡，并通过压电陶瓷片发出报警声。
由电路的结构可知，vd3一vd5的左端受与
非门da1一da3的控制，而dal一da3的输人端中均有一个输人端是受定时振荡
器ic3的9脚的输出控制的。
如前所述，9脚输出的是31z的脉冲。
这样，报警
声振荡器输出的报警信号就是一个受3hz脉冲调制的信号，b发出的报警声为
“嘀、嘀、嘀……”。
定时振荡器由一只14位二进制串行计数／分频和振荡集成电路cd4060与r8,
r9及c7组成，本电路振荡频率为3hzo
由振荡器产生的3hz时基脉冲，一方面由9脚输出，作为与非门da1一da3
的门控脉冲；另一方面通过内部分频器分频后，得到45min的定时，由3脚输出
（3脚为q14，即213＝8192，8192s÷3、2730s，2730s÷60≈45min）。
cd4060内包含14级分频器和两个反相器，其中两个反相器可通过外接阻容
元件或石英晶体组成振荡器，产生脉冲信号，通过分频器分频后形成所需要的定
时。
当打开照明灯后，电路便得到工作电源，振荡器起振，定时器开始工作。
当
到达定时后，cd4060的3脚输出高电平。
这一高电平和9脚输出的3hz脉冲同
时加至与非门da3，使da3呈断续导通状态，定时指示灯vi-3闪光指示，同时
通过vd5触发报警振荡器，发出报警声。
光控制电路也称测光电路，．由光敏电阻器rl和r5组成分压电路。
当光线
正常时，电源经r5与rl的分压，使与非门da2的输人端得到较低的分压，
daz不导通，输出端为高电平。
当光线暗到一定程度时，rl的电阻值增大，使
r5与rl的分压点得到较高的分压，这时与非门da2导通。
在3hz脉冲的作用
下，da2呈断续导通状态，光线指示灯vl2闪光指示。
同时通过vd4将报警振
荡器触发，发出报警声。
c6、r6组成微分电路，每次开灯时向ic3提供清零脉冲，以保证在开灯后
定时振荡器能提供准确的定时脉冲。
为保证多功能视力保护器工作稳定，电源电路可采用lm7806集成稳压器进
行稳压。
元器件选择电路中所用元器件以数字集成电路为主，其中icl选用六反相器cd4069 ; ic2选用cd4001 4一2输人或。
