10千伏配电网的设计
某老旧小区10kV公用配电网改造设计方案
某老旧小区10kV公用配电网改造设计方案摘要：本次论文主要以某老旧小区内一个配电台区为例，结合台区现状负荷增长的需求，及对现状配电容量及配电线路进行分析，对现状配电容量及低压线路进行改造，遵循“小容量、密布点、短半径、先布点、后增容”原则增加配电变压器容量，满足居民生产和生活用电需求，提升老旧小区配电网的供电能力；关键词：改造；配电网；台区；引言：配电网是现代化建设的重要公共基础设施，全国每年的配电网建设改造资金上千亿元。
能否科学、合理、高效地安排配电网建设项目，不但涉及到能否更好地发挥建设资金的作用，而且关系到项目实施后能否解决电网存在的关键问题，保证电网在满足用户需求前提下安全、可靠运行，对国民经济与社会稳定都具有重大意义。
1、应符合国家现行有关标准的规定。
2、提高所改造台区低压线路供电可靠性，为日后的各项工作打下坚实的基础。
3、对本工程现状配电线路的薄弱环节和存在问题进行分析，针对存在问题，结合规划指导近期电网建设、改造项目的科学决策。
一、改造目标对本小区内10kV公用配电网现状和存在问题进行分析，针对存在问题，对本小区内示例配电台区进行配电变压器的更换及配电线路改造，从而提高供电可靠性，以满足居民生产和生活需求。
二、设计水平年规划年限以2020年为规划基准年，2024年为规划水平年，对2030年的负荷进行展望。
三、设计范围影响的电网范围：本批工程属于改造工程，未对已有的电网产生影响。
电压等级：10kV及以下各级电网，包括10kV、0.38kV。
设计范围：本次设计主要结合现状台区负荷增长的需求，对现状配电容量及低压线路进行分析，在现状低压电网的基础上增加供电容量，同时对低压线路进行改造，主要包括老旧小区10kV公用配电网改造相关的10kV及0.4kV的本体设计。
四、主要技术原则1、总则满足配电网用电需求，提升配电网供电能力，对不满足要求的台区进行增容改造，遵循“小容量、密布点、短半径、先布点、后增容”原则增加配电变压器容量。
10千伏配电网的设计
10千伏配电网的设计摘要：提高10kV配网供电可靠性，要着力从技术和管理两个层面上不断改进工作，改善配电系统网络结构，减少故障停电区域，加强停电检修管理，增强事故处理能力，从根本上提高配电网的供电可靠性。
本文分析了影响配电网可靠性的主要因素，及如何做好10千伏配电网的设计。
关键词：10千伏配电网规划建设Abstract: For improving 10 kv power distribution network supply reliability, we should focus on technology and management from two levels continuously, improve the distribution system network structure, reduce the blackout fault areas, strengthen the power outage management of overhaul, enhance the accident treatment ability, improve fundamentally the distribution network supply reliability. This paper analyzes the impact of the main factors of reliability distribution network, and how to make 10 kv power distribution network design.Key Words: 10 kv, electric distribution network, plan construction随着电力体制的不断改革和社会的不断进步，配网供电可靠性管理在供电企业中的地位越来越重要，供电可靠率指标是供电企业服务水平的重要指标，已成为供电企业对外承诺的重要内容，同时也成为企业达标创一流的必达指标。
关于10千伏配电网设计及节能问题的思考
关于10千伏配电网设计及节能问题的思考摘要：随着国民经济的快速发展，用电需求的日益增大，配电网设计成为了头等大事。
10千伏配电网的供电能力强、供电传输能力强、线路跨越区域大、电能损耗相对较低，成为当前的主要配电网设计。
但10千伏配电网在设计过程中，也会存在着一定程度上的电能损耗，造成比较大的电能浪费。
因此，必须优化10千伏配电网的设计，不断提升配电线路的节能设计，减少电能损耗。
关键词：10千伏配电网；电能损耗；节能；思考10千伏配电网是当前电力系统中的主要配电线路，10千伏配电网的线路跨越区域比较大，传输距离比较远，供电能力比较强等，使其成为了配电网设计中的主要部分。
但10千伏配电网在发挥作用的过程中，也会存在着一定程度的电能损耗，给国民经济带来了较大的电能浪费。
一、10千伏配电网设计10千伏配电网已经成为了电力系统中的主要配电网，当然为了实现电能的节约高效，为减少不必要的线路浪费及线路过长带来的电能损耗，还需要对10千伏配电网进行精准化的设计，以最大程度地提升10千伏配电网的运行效率。
（一）科学精准设计0.4千伏线路的供电半径在配电网的设计过程中，为了保障供电线路的运行质量，尽可能地减少电能损耗，强化电网的传输功率，需要合理设计配电网的供电半径。
在实践运行中，供电半径越小，配电网的传输功率越高。
在10千伏配电网的设计中，可以将其与0.4千伏的配电网进行重合设计，这样就可以规避0.4千伏在独立设计中产生的线路浪费，从而优化电能的传输效率。
所以，在设计工作中，在整体规划不变的情况下，用户独立变电所在确定其位置时尽可能接近负荷中心。
（二）全面优化10千伏配电网设计及选择10千伏配电网的设计是非常关键的，科学合理的设计配电网，不仅能够减少不必要的线路浪费、电能消耗，还能够最大程度地优化传输功率。
在10千伏配电网的设计过程中，为了尽可能地较少线路内电阻的消耗，提升配电网的节能效果，必须科学选择一个比较大级别的导线截面。
10KV架空配电线路典型设计
10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
10kV电力配网工程系统设计方案探究
10kV电力配网工程系统设计方案探究摘要：在社会不断发展的过程中，电力已成为人们生活和社会生产的主要能源。
人们越来越依赖电力。
这充分增加了大力开展电力建设的必要性。
在电力建设中，10kV配电网工程是一项重要内容，科学合理的配电网工程系统设计是完善10kV配电网工程的基本条件，因此，相关人员要深入研究10kV配电网工程的系统设计，充分促进电力系统供电的稳定，努力建设优质电力工程，实现电力企业经济效益和社会效益的同步提高。
关键词：10kV；电力配网；系统设计；方案1电力配网的状况电力工业是作为国民经济平稳常态化运营发展的基础性但却很重要的能源基础性能源产业，也是国民经济发展的支柱型产业。
电力产业是摆在各国经济发展的优先之重中之重的位置上，不仅仅是因为电力能源产业涉及国家安全利益，更多是电网配置也将用户信息全部纳入到了国家电网之中，也涉及用户个人的安全、隐私等信息。
电力能源产业的发展也国家能源安全密切相关，也与用户个人安全信息紧密相连，对维护社会秩序具有很重要的作用。
在人们的日常生活中连接着每一个用户的世纪利益，对于促进国家电力能源安全和用户个人利益以及维护社会安定秩序具有良好的作用。
电网是经由发电企业联通国家电网并向国家电网输送电力，再由国家电网通过已经架设好的各类电力线路、光缆，经过配电设施就地或异地逐级逐次分配给用电客户，最后国家电网将与用电客户取得直接的联系，故而用电客户在电力配网这一系统中就成了电网的重要组成部分了。
由于地理环境等各方面的限制，尤其特别是农村配电网区域分布广泛，电力能源的各种设备的种类和数量众多，电网便是一个巨大的信息有机载体，在电网中不但涉及大量的地理环境特点，也涉及配电设备、配电设备属性，电力系统实时运行等等诸多方面的信息。
随着现代化建设发展，虽然我们国家起步较晚，但随着国家电网不断升级改造，国家电网也在马不停歇的向前迈进着。
但就是由于起步较晚，发展较为滞后，但是，配套的信息化管理还是跟不上配电网发展的步伐。
10kV配电网线路网架规划分析
10kV配电网线路网架规划分析摘要：文章首先分析配电网网架规划标准，对几种典型配网网络结线方式进行分析，最后对10kV配网规划建设的提出建议，希望能够对配网运行起到积极的参考作用。
关键词：配电网；网架规划；结线方式；网架结构引言配电网是电力系统的重要组成部分,配电网网架起着输送电能的关键作用,科学合理的网架结构不仅能提高系统运行的经济性和可靠性,满足用户日益增长的负荷需求,保证供电质量,还能为配电网运营商节省大量的投资、运行和维护费用。
随着城市发展，用电负荷不断增长、配电线路逐步延伸，为了避免出现界线重叠、线路迂回，科学、合理地处理配电网建设中用地和空间之间日益突出的矛盾，以“网格”为单位开展配电网目标网架规划，更好地指导配电网规划实施、强化目标网架引领、推进现代化配电网的建设。
1 配电网网架规划标准1.1配电网结构配电网规划的设计应以安全可靠、运行方便的结构为最终目的。
应该重点关注每回 10kV线路主干线上的分段合理性，以及分段设置合理。
充分考虑各段环网之间供电可靠性及转供电能力。
10kV线路的电压在保证可靠性足够的前提下，线路上的结构其实可以相对的做简单一些。
如可以减少一些支路，同时支路上的一些配电站、开关站、电缆分接箱、等并到线路主干上来。
如果线路可靠性不够时，应该通过加强配电网的结构来增强供电可靠，线路上增设自动化分段开关，如架空线路改造为电缆供电，增设线路环网。
配电网电缆供电方式按照地区供电分区要求采用的环网结构开环或者N供一备的供电方式。
每条10kV 线可在适当的位置根据报装需求来设置对应的开关箱、分接箱等，一般来说每一个配电房开关站、电缆分接箱接入的的容量一般不要超过3000kVA。
中压架空线网供电方式一般采用多分段多联络的供电方式。
每回架空线应在合理的位置设置分段，分段数量不宜大于6，分段容量一般不应超过 3000 千伏安；联络数不应超过3。
1.2开关站、配电站10kV 配网线路上的配电站宜采用小容量、密布点、短半径的原则规划，配电变压器应布置在负荷中心。
10千伏及以下配电网工程初步设计深度规定
10千伏及以下配电网工程初步设计深度规定1.引言10千伏及以下配电网工程是城市和乡村电力系统中非常重要的组成部分，它承担着供电、配电和电能负荷调节等任务。
为了确保10千伏及以下配电网工程的可靠性和安全性，必须进行严格的初步设计。
本文旨在对10千伏及以下配电网工程初步设计的深度规定进行详细阐述，以便工程设计人员在设计过程中能够全面、科学地考虑各种因素，确保工程质量。
2.初步设计内容2.1选址和布局选址和布局是10千伏及以下配电网工程初步设计的第一步，它的合理性直接影响到后续各项设计的实施。
在选址和布局时，首先需要考虑到供电负荷的分布情况、用电单位的位置和用电需求等因素，以确保供电的可靠性和便捷性。
同时还需要考虑到环境保护和生态平衡等因素，选择适宜的场地进行布局。
2.2线路设计线路设计是10千伏及以下配电网工程初步设计的核心内容之一，它涉及到供电线路的走向、截面和布置等方面。
在进行线路设计时，设计人员需要考虑到线路的负荷能力、输电损耗、安全可靠性等因素，合理确定线路的走向和截面，确保供电的稳定和安全。
2.3设备选型设备选型是10千伏及以下配电网工程初步设计中至关重要的一环，它直接关系到工程的性能和可靠性。
在进行设备选型时，设计人员需要根据工程的实际情况和需求，选择适合的变压器、开关设备、电缆等设备，并保证设备之间的匹配性和兼容性，最大程度地提高工程的整体性能。
2.4安全设计安全设计是10千伏及以下配电网工程初步设计的重要内容之一，它涉及到供电设备的安全性和可靠性等方面。
在进行安全设计时，设计人员需要考虑到供电设备的使用环境和条件、设备的安全保护功能等因素，制定相应的安全计划和应急措施，确保供电设备的安全运行。
3.设计要求为了确保10千伏及以下配电网工程初步设计的质量和效果，设计人员需要按照以下要求进行设计：3.1结合实际情况，准确掌握工程的需求和目标，科学确定设计方案和方案。
3.2充分考虑供电负荷的变化情况，设计合理的供电线路和设备配置。
10KV中压系统配电设计详解
部引出线负荷的供电，但在操作过程中须对母线
做短时停电。
“倒闸操作”是指：接通电路时，先闭合隔 离开关，后闭合断路器；切断电路时，先断开断 路器，后断开隔离开关。这是因为带负荷操作过 程中要产生电弧，而隔离开关没有灭弧能力，所 以隔离开关不能带负荷操作。例如，在图3.7（a） 中，当需要检修电源Ⅰ时，先断开断路器QF1、 QF2，然后再断开隔离开关QS1～QS4，这时，再 合上母线隔离开关QSW，闭合QS3、QS4，最后再 闭合QF2，恢复全部负荷供电(当电源Ⅱ不能承担 全部负荷时，可先把部分引出回路的非重要负荷 切除)。
分段母线发生故障时，QFW在保护作用下会首先 自动跳开，保证非故障分段母线的持续、正常供 电。
当某段母线发生故障时，分段断路器QFW与
电源进线断路器(QF1或QF2)将同时切断，非故障
段母线仍保持正常工作。当对某段母线进行检修
时，可操作分段断路器QFW和相应的电源进线断 路器、隔离开关按程序切断，而不影响其余各段 母线的正常运行，减少母线故障影响范围。所以 采用断路器分段的单母线接线比采用隔离开关分
停车时间考虑。当与自动启动的发电机组配
合使用时，不宜少于10 min。
（2） 二级负荷的供电系统，宜由两回线路
供电。在负荷较小或地区供电条件困难时，二级
负荷可由一回6 kV及以上专用的架空线路或电缆
供电。当采用架空线时，可为一回架空线供电； 当采用电缆线路时，应采用两根电缆组成的线路 供电，其每根电缆应能承受100%的二级负荷。 （3） 三级负荷的供电系统对电源没有特别
线连接的方式称为单母线接线。
单母线接线方式根据母线分段与否可以分为
不分段接线和分段接线两种；根据进线回数（电 源回数）又可以分为一回进线、双回进线、三回 进线等单母线接线方式。
10KV架空配电线路设计
10KV架空配电线路设计架空配电线路是城市和乡村电网系统中常见的一种输电方式，通过高空悬挂的电线和支撑物来传输电力。
这种方式具有简单、经济、便于维护和改造的特点，适用于中小型配电网。
架空配电线路设计首先需要对线路的性质、负荷情况、输电距离、环境条件等进行充分的调查和分析。
接下来，通过选取合适的导线材料、杆塔、绝缘子等设备，结合地形地貌和导线的走向，进行设计与布置。
最后，进行电气计算和工程施工。
一、调查与分析1.线路性质：10KV架空配电线路一般用于城市和农村的配电网系统中，可以通过丰富的设计实践和经验来确定适用的导线、杆塔等设备。
2.负荷情况：需要考虑线路的负荷容量，包括短期负荷和长期负荷。
了解负荷变化的规律，以便正确选择导线的尺寸和负荷容量。
3.输电距离：根据实地测量，确定输电线路的长度和输电距离。
从而确定符合规范要求的传输损耗和电压降。
4.环境条件：对线路所处环境的温度、湿度、海拔高度等情况进行调查，以便正确选择合适的导线、绝缘子和杆塔。
二、设计与布置1.导线的选择：根据负荷情况和输电距离，选择合适的导线尺寸和类型。
例如，可以选择铝合金导线、钢芯铝绞线等。
2.杆塔的选择：根据导线的走向和所需的线路安全间距，选择合适的杆塔类型和高度。
通常有木杆、钢杆、混凝土杆等。
3.绝缘子的选择：根据环境条件和导线电压等级，选择合适的绝缘子材料和耐电压等级。
通常有瓷质绝缘子、玻璃绝缘子等。
4.线路布置：根据地形地貌和导线走向，合理布置杆塔位置和线路走向。
保证线路的安全性和经济性。
三、电气计算1.线路电阻计算：根据选择的导线类型和尺寸，计算线路的电阻。
确保线路的输电损耗满足规范要求。
2.线路电容计算：根据导线与地面的距离、导线间的距离、导线直径等参数，计算导线的电容。
以保证线路的绝缘性能。
3.线路电感计算：根据导线的长度、导体材料、导线间的距离等参数，计算线路的电感。
以保证线路的稳定运行和抗干扰能力。
四、工程施工1.杆塔安装：根据设计要求和现场条件，合理布置杆塔的位置和高度。
10kv配电网规划
10kv配电网规划
10kv开关站每座供电能力按不超过15000KVA考虑。
10kv开关站采用单母线分段接线，两路电源进线，户内布置，按配电网自动化模式设计。
独立建设的开关站占地面积约300～400㎡，与其它建筑混建的开关站占地面积约为150～200㎡。
10kv开关站主要由66kv变电所通过不同10kv母线段供电。
10kv配电网电缆型号采用YJV22-8.7/15-3x300型。
电缆敷设原则
10kv电缆敷设主要采取直埋、排管、电缆沟及电缆隧道四种敷设方式。
电缆根数在6根及以下时采取直埋方式，敷设于冻土层以下；
电缆根数在12根及以下时采用排管敷设方式；
电缆根数在18根及以下时采用电缆沟敷设方式；
电缆根数在18根以上时采用电缆隧道敷设方式。
电缆主要沿步行道或路边绿化带敷设。
配电网工程典型设计10kV配电站房分册(终稿)
配电网工程典型设计10kV配电站房分册 (终稿)一、设计要求1.配电站房设计应符合国家和地方规定及有关标准规范的要求，并按照实际需要进行设计。
2.配电站房须考虑系统的安全、可靠性、经济性、操作性、维护性和美观性等因素。
3.配电站房的主要电气设备应能满足系统正常运行和应急情况下的安全可靠要求，同时具有储备功率和可靠度。
二、设计原则1.统筹规划：根据地理环境等因素进行合理布局，确保配电站房的均衡性、可拓展性和前后端配合度。
2.安全可靠：配电站房应符合国家规定和相关标准规范要求，主要电气设备应选用可靠的厂家和品牌，确保系统的安全可靠。
3.经济性：采用合理的设计方案、选用经济合理的材料、设备和工艺，降低工程投资和运行成本。
4.环保节能：尽可能采用可再生资源，降低耗能、降低碳排放，保护环境。
三、设计规范1. 配电站房主要参数1.进线电压：10KV；2.出线电压：0.4KV；3.额定容量：1000KVA；4.架空线进线，混凝土柱加装避雷装置。
2. 配电站房布局设计1.布局合理、尺寸适中；2.主要设备城区布置要合理；3.操作通道合理设置；4.配电站房的门、窗应按标准规定要求设置；5.配电站房应设施齐全、线路规范、安全可靠。
3. 配电站房主要设备选型1.变压器宜选用油浸式；2.开关宜选用固定真空开关或气体绝缘开关；3.线路用电缆应选用橡胶电缆或交联聚乙烯电缆，宜采用屏蔽电缆;4.温度监测系统、避雷装置、防雷接地等配套设备应配齐配备。
4. 配电站房基础建设1.建筑物地基宜采用钢筋混泥土基础；2.建筑物地下宜采用防水处理；3.室内地面应平整、耐磨、易清洁；4.房间内墙面应采用防潮、防火、耐腐蚀等材料；5.屋顶应采用防水隔热材料。
四、安全措施1.配电站房应设立特定人员负责监控电气设备；2.配电站房应设有完整的防雷设施；3.建筑物内应有灭火设备和安全通道；4.电力设备应接地良好，防止人身触电。
五、配电站房运行维护1.设备应定期检查和维护，出现问题时及时处理；2.定期进行洁净度检查和消毒；3.水、电、气设备应配备警报装置；4.定期更新设备、维护、更新记录。
10千伏工程典型方案
10千伏工程典型方案在电力系统中，10千伏电压级别属于中压电力配电网的一种，主要用于城市区域电力配网、农村生产和市场供电等方面。
在10千伏工程设计过程中，需要考虑多种因素，如电力负荷、电路长度、电源选择等，本文将介绍一个典型的10千伏工程方案，并对其进行分析和讨论。
工程背景该10千伏工程建设于某县城区，作为一个重要的城市电力配网工程。
该区域电力负荷较大，需满足城市居民生产、商业和住宅用电需求。
工程规划总长度约为45公里，需要考虑到电源供应的灵活性、电网稳定性等因素。
工程设计电压级别根据该地区电力负荷和供电特点，我们选择了10千伏电压级别作为该工程的主要配电能级。
电源选择为了保证供电的稳定性和可靠性，该工程采用了两个独立的电源。
其中一个电源为该县城区的主要发电厂，另一个电源为该区域的一座新建变电站。
这种双重供电方式有效地避免了单一电源失效可能带来的电力短缺。
输电线路该工程设计中的输电线路主要经过了市区、农村和工业区三种不同类型的地貌。
由于电网长度的限制，我们选择了10千伏电压下的铜导线进行输电。
为了避免输电线路带来的电阻损耗，我们需要对线杆的高度、导线间距等因素进行科学优化。
负荷配变在电网的实际运行中，负荷的变化不可避免，因此我们需要考虑负荷配变方案。
根据本工程的实际需求，我们采取了常见的配变方式，即配变比为1：1、变压器变比为10kV/0.4kV等参数进行配变。
此外，我们还需要对配变的容量进行科学合理的设计。
变电站设计在该工程设计中，我们选择了底部进出线方式的变电所。
变电站输电线路采用混合布置方式，采用H型钢制作变电站主体框架，有利于提高变电站的抗震性和抗风性。
工程建设施工方案该工程建设施工方案分为主变所建设和输电线路建设两个部分。
首先进行主变合理选址，并进行场地整平工作。
输电线路建设部分包括钢管杆、绝缘子、导线等工程。
施工过程施工过程中需要考虑到安全问题、施工期限等因素。
首先选取安全施工，紧密配合运输工作，确保所有物资及设备能够准时供应。
10KV_架空配电线路典型设计
10KV 架空配电线路典型设计第一章总说明1.1 概述10K V 架空配电线路典型设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。
1.2 气象条件典型设计在广泛调研的基础上选取以下 A、B、C 三种气象条件，见下表。
架空配电线路典型设计用气象电线路典型设计用气象区表 1-1 10KV 架空配电线路典型设计用气象区气象区最高最低覆冰大气温度最大风安装外过电压内过电压年平均气温最大风覆冰风速安装外过电压内过电压覆冰厚度（mm) 冰的密度（kg/m 3) A -10 +10 0 +20 35 B +40 -20 -5 -5 -10 +15 +10 25 10 10 C -40 -5 -15 -5 30 15 17.5 5 10 15 10 0.9×10 3 10 15 10 导线选取和使用1.3 导线选取和使用1.3.1 导线截面的确定（1）10K V 架空配电线路导线根据不同的供电负荷需求可以采用 50、 70、95、120、150、185、240mm2 等多种截面的导线。
（2）同杆架设的 380/220V架空配电线路导线根据不同的供电负荷需求可以采用 50、70、95、120、150、185 mm2 等多种截面的导线。
（3）使用时应根据各自的需要选择 3～４种常用截面的导线，可使杆型选择、施工备料、运行维护得以简化。
导线型号选取、导线适用档距、1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度（1）出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用 JKLYJ 系列交联架空绝缘铝线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。
（2）导线的适用档距是指导线可以使用到的最大档距，实际运用中要结合电杆的使用条件最终确定导线的使用档距。
《10千伏及以下架空配电线路设计技术规程》
一、前言电力是现代社会的重要基础设施，而架空配电线路作为电力传输的重要手段，其设计技术规程对于保障电网安全稳定运行至关重要。
本文将针对10千伏及以下架空配电线路的设计技术规程进行深入探讨，旨在提高设计人员的专业水平，保障电网的安全可靠运行。
二、设计基本原则1.合理确定线路走向和布置方式2.充分考虑线路的承载能力和电气性能3.保证线路的安全可靠运行4.合理利用杆塔和绝缘子5.符合环境保护和美观要求三、设计要求1.选线要求(1)综合考虑线路输电容量、运行可靠性和规划要求(2)考虑地形地貌、气候条件、防雷要求等(3)选择导线、地线及绝缘子等材料和规格2.杆塔要求(1)根据线路电位分布、荷载及地形情况合理选取杆塔型号和布设(2)不同档距杆塔的应用要求3.导线要求(1)按照设计要求选用合适的导线型号(2)导线的悬挂数、侧展、和跳线的合理布设4.绝缘子要求(1)结构合理、可靠的支、挂装设(2)绝缘子串的合理串联方式5.地线和接地要求(1)合理选用地线型号和规格(2)接地电阻的要求及设计6.工程附属设施(1)防护装置和标志牌设置规定(2)确保施工和维护人员的安全四、环境保护要求1.设计要充分考虑环境保护的要求2.在设计中采用对环境影响小的材料和工艺3.合理布置和保护线路及附属设施，减少对环境的影响4.符合相关环保法规和标准要求五、总结与展望本文围绕10千伏及以下架空配电线路设计技术规程进行了系统而全面的阐述，通过对设计基本原则、设计要求、环境保护要求等方面的分析，深入探讨了架空配电线路设计的重要内容和要点。
在今后的工作和研究中，我们将进一步完善相关技术规程，不断提高设计水平，为电网安全稳定运行贡献更多力量。
六、设备选型要求1.设备选型的基本原则(1)根据线路的输电能力需求、运行环境和技术经济指标等因素，合理选取设备型号和规格。
(2)要求设备符合国家规定的产品标准和安全要求。
2.主要设备选型(1)断路器、隔离开关等开关设备的选型要求- 选择合适的操作特性和短路电流开断能力，满足线路的运行要求。
关于10千伏配电网设计及节能问题的思考
关于10千伏配电网设计及节能问题的思考【摘要】本文结合作者多年工作实践，浅析在中低压配电网设计中合理选择方案，合理选用用电设备及加强其它节电降损措施，将极大的提高电能利用率从而实现节能。
【关键词】10千伏配电网；线路选择；变压器；节能1、配电线路选择配电线路的损耗在电网规划中，最主要的问题就是电能损耗，因此，在电网规划设计中减少线路自身的电能损耗，是电网节能所要采取的主要措施。
1.1 0.4千伏线路供电半径的合理设置在电网规划设计中，有必要对供电半径进行合理的规划设计，这是加强电网输送功率，降低供电线路损耗所采取的最为合理的办法，也确保了供电的稳定性，所以，将10千伏线路深入0.4千伏系统的负荷中心，这样可以直接减少了0.4千伏线路的供电半径。
所以，在设计工作中.在整体规划不变的情况下，用户独立变电所在确定其位置时尽可能接近负荷中心。
负荷中心可以用负荷功率矩法负荷电能矩法和负荷指示图法近似确定。
1.2 配电线路中10千伏供电线路和相应金具的选择1.2.1在配电线路规划设计中正确应用10千伏线路导线截面为使10千伏配电线路运行稳定，符合广大用户的各项要求，并且具有节能的效果，所以，有必要选择大于规范中一个等级的导线截面，在此规划中设计中，输送负荷一定的环境下，选用大导线截面，由此来降低线路电阻的损耗。
1.2.2架空绝缘导线应用选择架空绝缘导线，主要具有下面几方面的优势：（1）加强了供电线路运行的稳定性，避免了合杆线路作业的现象的发生，避免了大量的维修工作并把线路的利用率提升到了一个新的阶段。
（2）优化线路杆塔结构，顺应墙壁敷设线路，对材料的节约和环境的美化起到重要的作用。
（3）减少空间的占用量，有利于架空线路在狭窄的空间内通行。
（4）避免线路的损坏，对用电线路起到了良好的保护作用。
2、配电变压器的选择介绍2.1 节能型变压器优先选择变压器的能量损耗是电网能量消耗里面的主要部分.所以，有必要采取合理的办法，减少变压器的能量损耗.因为10千伏以下中小型变压器的运用比较广泛，而且利用运行时间长久.因此，有相当大的发展空间。
也谈城市10千伏配电工程典型设计分析
也谈城市10千伏配电工程典型设计分析配电系统是电网的重要构成部分，它的主要目的就是采用适合的电压等级输送电能到每个用户端，10kV配电网是我国城市电网的主要框架形式，其在城市电网里有举足轻重的地位。
随着社会的发展，10千伏配电工程的规模日益扩大，具有地域差异大、分布广、形式多样、建筑规模大等特点，但是由于各城市间没有统一的标准，设计水平良莠不齐且效率低，严重的影响了配电工程的建设进度。
一、10千伏配电工程设计的主要原则在10千伏配电工程设计中，遵循的主要原则有以下三方面。
第一，坚持安全可靠、技术先进和自主创新的原则，在设计中的首要标准就是保障工程的安全可靠，不断实行技术研究，引进外国经验教训，根据我国的具体情况，自主创新工程设计的内容。
第二，坚持覆盖面广、统一标准、增强效率的原则[1]，在不同环境、不同地域下，均可以使用，并且制定严格的标准，规划各城市工程设计的数据信息，提高供电的速度和效率。
第三，坚持降低造价、节约成本和注重环保的原则，在配电工程设计中，要努力节约工程造价，降低成本，并且注意保护环境节约资源，最大限度的做到可靠性、灵活性、经济性、适应性的协调统一。
二、10千伏配电工程设计的具体内容（一）10千伏配电工程的开关站设计10千伏开关站的典型设计必须满足防尘、防火、通风、防潮、防毒、低噪音及防动物等要求，为此一共设计出24个方案，便于施工时进行选择。
在10千伏开关站的典型设计中，主要包括两部分内容：1、具备继电保护设备的开关站。
（1）电气主接线，它主要采用的是单母线分段接线或两个独立的单母线接线的方法，2回进线[2]，在4-12回出线。
（2）设备的短路电流水平，可以使用25kA、20kA、16kA或31.5kA，都能滿足其要求。
（3）对主要配电设备的选择，分为负荷开关、真空或SF6断路器两种设备。
（4）电气二次部分，运用微机型设备进行保护，按照无人管理模式设计，预留出配网自动化的接口。
10kV供配电系统设计
10kV供配电系统设计摘要随着人们的居住条件的不断改善，人们对小区电力供应的要求越来越高，特别是供电的可靠性和持续性。
这就要求在进行供配电系统设计时要结合该小区的规模和规模标准来设计，要既能满足小区的用电负荷，又能保证小区的供电安全及供电可靠性。
本次设计课题内容为某小区10KV供配电系统设计。
论文的主体结构为：首先论述了课题的意义和设计概况，主要包含此小区供配电系统的设计理论。
设计前期根据民用住宅建筑物的负荷计算准则来进行负荷计算，运用了三种负荷计算方法对各类别的用电负荷进行计算和统计，经过分析选择低压集中无功补偿方式，采用并联电容器，使功率因数由0.85提高到0.932，大大降低了设备运行的损耗；再采用标幺值法对短路电流进行运算，选择主要电气设备的型号和参数，灵活将电器设备的原理进行理解及运用，根据数据表，选择了合适的电缆型号和截面。
后期则从防直击雷和接地系统的角度，对建筑物进行防雷保护的设计，及图纸的绘制。
关键词：供配电系统；短路计算；无功补偿ABSTRACTWith the continuous improvement of people's living conditions, people's demand for residential power supply is increasingly high, especially the reliability and continuity of power supply. This requires the design of power supply and distribution system to combine the size and scale of the district standards to design, to both meet the district's electricity load, but also to ensure that the district's power supply security and reliability.This design topic for the residential area 10KV power supply and distribution design. The main structure of the thesis is as follows: firstly, the significance and the design of the project are discussed, including the design theory of the power supply and distribution system. Preliminary design according to the load of residential buildings calculation criterion for load calculation, using three kinds of calculation methods of all kinds of used electricity load calculation and statistics, and selection of shunt capacitor of low voltage reactive power compensation, the power factor increased from 0.85 to 0.932, greatly reduces the loss of equipment operation; by p.u. method of short-circuit current calculation, for power transformer selection and electrical equipment models and the parameters identified, flexible understanding and application of the principle of electrical equipment, according to the data table, select the appropriate cable type, and the cross section. From the late directlightning protection and grounding system point of view, design of lightning protection of buildings, drawing and drawing.Key words ：power supply and distribution system；short circuit calculation；reactive power compensation目录1 前言 (1)1.1 课题意义 (1)1.2 设计概况 (1)1.3 设计范围 (1)1.4 设计原则及标准 (1)1.5 设计思路 (2)2 住宅小区的负荷计算 (3)2.1 负荷的分类 (3)2.3 负荷计算准则 (3)2.3 电气负荷计算 (4)2.3.1 计算的主要方法 (4)2.3.2 其它负荷计算方法 (5)2.3.3 详细负荷计算 (6)2.4 系统负荷计算的统计结果 (10)3 无功功率补偿及其计算 (13)3.1 无功补偿的必要 (13)3.2 无功补偿装置的选择 (13)1 前言1.1 课题意义住宅小区是城市居住区公共空间的重心，小区供配电规划是小区电力网配置的依据和基础。
10千伏及以下配电网工程初步设计深度规定
10千伏及以下配电网工程初步设计深度规定一、前言配电是电力系统中非常重要的一环，对于供电质量和可靠性有着直接的影响。
10千伏及以下配电网工程初步设计是确保配电系统正常运行的基础，因此需要进行深入的设计规定和要求，以保障工程的质量和安全。
二、设计任务配电网工程初步设计的任务是根据现有的输电线路和变电站情况，编制出满足供电需求和电力负荷的合理的配电线路。
具体的设计内容包括线路敷设、电缆敷设、设备配置和保护控制等。
三、设计要求1.供电可靠性要求高，应根据电力需求合理规划线路网，并考虑到可调度能力和电力负荷的变化；2.配电线路应考虑短路和过载的可能性，根据规范要求进行合理的电缆截面选择和保护措施；3.设备配置应充分考虑配电负荷的特点，以满足供电质量和可靠性的要求；4.配电线路应满足周界绝缘认可，线路敷设应避免高压线路与其他设备和建筑物的交叉，合理规划电缆通道和敷设线路；5.保护控制系统应满足现代交流配电网的要求，包括选择合适的保护装置和自动化控制设备，确保系统的安全和可靠性；6.初步设计应满足配电系统各项技术经济指标的要求，并考虑到未来的扩展和升级需求；7.设计人员应具备相关的电力系统设计经验和专业知识，严格按照国家和行业的规范进行设计。
四、设计流程配电网工程初步设计的流程一般包括以下几个步骤：1.收集和分析相关的工程资料和现场情况，包括供电要求、电力负荷、变电站信息、供电范围等；2.编制配电网线路图和电气图，确定线路的敷设方案和设备配置；3.根据线路电缆敷设和搭挂要求，编制电缆通道、支架等工程图纸，并进行材料清单和预算报价；4.编制配电线路和电缆的保护控制方案，包括选择合适的保护装置和自动化设备，并编制相关的控制图纸和材料清单；5.对初步设计方案进行评审和修改，确保设计方案的合理性和可行性；6.编制初步设计报告，包括设计方案、图纸、技术经济指标等内容，提交给相关部门进行审批。
五、总结10千伏及以下配电网工程初步设计是确保电力系统正常运行的基础，需要进行深入的设计规定和要求，以保障工程的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

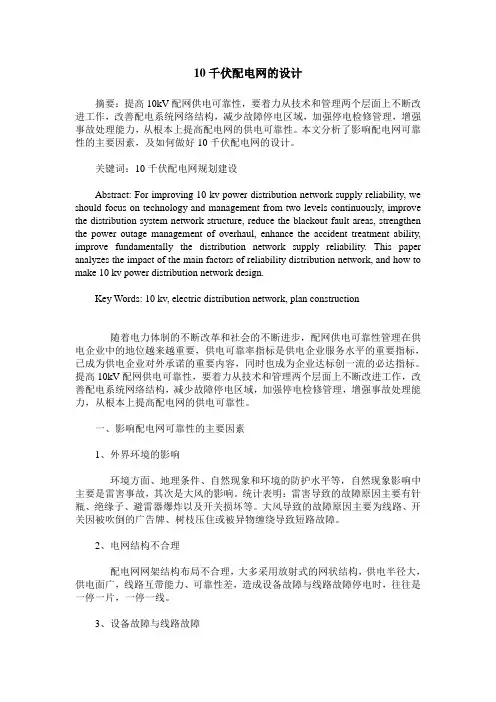

10千伏配电网的设计摘要：提高10kV配网供电可靠性，要着力从技术和管理两个层面上不断改进工作，改善配电系统网络结构，减少故障停电区域，加强停电检修管理，增强事故处理能力，从根本上提高配电网的供电可靠性。
本文分析了影响配电网可靠性的主要因素，及如何做好10千伏配电网的设计。
关键词：10千伏配电网规划建设Abstract: For improving 10 kv power distribution network supply reliability, we should focus on technology and management from two levels continuously, improve the distribution system network structure, reduce the blackout fault areas, strengthen the power outage management of overhaul, enhance the accident treatment ability, improve fundamentally the distribution network supply reliability. This paper analyzes the impact of the main factors of reliability distribution network, and how to make 10 kv power distribution network design.Key Words: 10 kv, electric distribution network, plan construction随着电力体制的不断改革和社会的不断进步，配网供电可靠性管理在供电企业中的地位越来越重要，供电可靠率指标是供电企业服务水平的重要指标，已成为供电企业对外承诺的重要内容，同时也成为企业达标创一流的必达指标。
提高10kV配网供电可靠性，要着力从技术和管理两个层面上不断改进工作，改善配电系统网络结构，减少故障停电区域，加强停电检修管理，增强事故处理能力，从根本上提高配电网的供电可靠性。
一、影响配电网可靠性的主要因素1、外界环境的影响环境方面、地理条件、自然现象和环境的防护水平等，自然现象影响中主要是雷害事故，其次是大风的影响。
统计表明：雷害导致的故障原因主要有针瓶、绝缘子、避雷器爆炸以及开关损坏等。
大风导致的故障原因主要为线路、开关因被吹倒的广告牌、树枝压住或被异物缠绕导致短路故障。
2、电网结构不合理配电网网架结构布局不合理，大多采用放射式的网状结构，供电半径大，供电面广，线路互带能力、可靠性差，造成设备故障与线路故障停电时，往往是一停一片，一停一线。
3、设备故障与线路故障配电设备的设计、性能、制造和安装的质量；设备的自动化程度；配电线路的传输容量及裕度；继电保护和自动装置动作的正确性等都会对配电网可靠性造成影响；除此之外，电力系统的各种电气设备，输配电线路，在运行中，都有可能发生不同类型的故障（例如用户电缆被挖伤、乱抛杂物造成线路故障、汽车撞杆、气球或彩旗挂线以及其它一些意外事故），从而影响系统运行与对用户的正常供电。
设备、设施技术标准不统一，配网运行设备厂家、品牌众多，无法保证对故障抢修的设备支持，且处理时间缺乏控制机制。
4、线路缺乏运行维护与管理电力企业现代化管理模式有待更新，电力线路管理人员的业务技术与个人思想素质有待提高。
5、规划贯彻过程控制配电网的规划水平仍有欠缺，对满足配电网的适应性上做了一些努力，并逐年得到改善，但仍存在技术指标偏低的情况，另外对执行的过程控制要求过于粗放，导致规划的长期性得不到保证，规划实施的变更过于频繁和不能得到很好的实施。
6、配电网自动化系统尚未健全倒负荷操作方案仍然处于临时制定的状况，增加了倒负荷操作时间，尤其是对故障状态下的倒负荷操作影响更大；网络和设备的情况仍然依靠人工实行台帐管理，缺少配网GIS、MIS等相关信息系统来管理网络和设备情况。
7、负荷及用户的分类从实用性角度来说，负荷越大的用户或供电可靠性要求越高的用户，恢复供电的目标时间要求越短，但长期以来对负荷及用户的他类没有比较规范和清晰的标准或没有严格执行要求标准，且缺乏很多基础数据，致使出现对较小负荷的投资标准过高，对较大负荷的投资标准又过低，对小概率时将投资过大，而对一些大概率事件又重视不足。
二、10 kV 配电网的设计城市的10 kV配电网规划与建设是一项复杂的工程，城市电力规划年限一般分为近期（5 年）、中期（10 年）、远期（20 年）3 个阶段。
10 kV配电网规划要做好2点，首先是要做好10 kV 配电网规划建设的基础工作，其次是要明确10 kV 配电网规划建设的技术措施。
1、10 kV 配电网规划建设的基础工作负荷预测是10 kV 配电网规划建设的基础。
对规划供电区域进行负荷预测的目的就是提供负荷发展水平及发展状况，在确定各供电区、各规划年供用电量、供用电最大量和规划地区总的负荷发展水平的基础上，统计各规划年用电负荷构成10 kV配电网的规划发展步骤要以负荷发展状况为依据，统计各10 kV 馈线的负荷数据可以有效掌握负荷的发展情况，并能总结出此区域负荷的发展规律。
一般采用的负荷预测方法有单耗法、外推法、综合用电水平法、弹性系数法和负荷密度法等，在负荷预测过程中还应结合地理区域、功能分布、用电性质以及电压等级分层等各方面的因素。
在实践中，为了确保预测的准确性，应根据各规划区域用电性质和发展速度的不同来选择合适的负荷预测方法。
例如，现在大多数城市都会将工业转移至郊区，因此市郊的用电负荷性质主要为工业用电，其用电高峰受气温变化的影响就很小；而城市中心则主要是商业办公区和居民区，其用电的高峰与气温变化的关系十分密切。
应该针对负荷性质上的差异，因地制宜，选择与之相适应的负荷预测方法，使得负荷预测尽量准确这既是10 kV配电网规划工作能顺利开展的保证，也能有效地促进10 kV 配电网的规划建设趋于合理。
2、10 kV 配电网规划建设的技术措施（1）网络构架建设一个优秀的10 kV 配电网网络构架应能做到在任何一个高/中压变电站全停时，能够转供其所带的全部负荷，确保不发生停电事故。
10 kV 配电网接线方式有10 kV 辐射网和10 kV 环网 2 种。
其中，10 kV 辐射网适用于供电区域内的用户专线，要注意控制10 kV辐射线路的最大供电负荷和供电半径（一般应小于5 km）；10 kV 环网则适用于负荷密度较高的中心区，能够保证在需要时转供用电负荷在10 kV配电网规划过程中应遵循以下原则：（a）在10 kV配电网规划的初始，应该充分考虑供电可靠性的问题。
为提高10 kV配电网的供电可靠性，应在相邻变电站或同一变电站之间推广10 kV环网接线，为防止电磁环网，正常运行时需开环运行10 kV配电网的建设过程应循序渐进，在建设初期，可先实现2个变电站之间部分10 kV馈线的联络；中远期则应实现1个变电站的所有10 kV馈线（除用户专线外）与其他周边变电站之间的联络。
同时，考虑到缩短主环路成环的建设周期，尽量减少主环路电缆迁移以节省投资，主环路的节点不宜过多。
且节点一般为开闭所、环网节点配电站或具有开闭所和配电站功能的中心电房。
（b）在按10 kV环网接线时，其线路正常运行时的最大载流量应控制在其安全电流的1/2 —3/4的范围内，如若超出这个范围就应该及时采取转负荷措施进行分流。
此外，对异常运行的线路，其载流量应按设备限额控制以确保设备安全。
（c）在进行10 kV配电网规划时，应在保证实现控制环网和线路正常运行电流的前提下，在每回10 kV 线路设置若干个分段开关（优先采用负荷开关），这么做是为了缩短在检修、线路施工以及发生事故时的停电范围。
经过技术经济比较，一般线路段数设置为3—4段为宜，每段用户宜控制在8—10户以内。
（2）配电台区的建设配电变压器宜遵循密布点原则，以便控制低压配电网供电半径。
380/220 V低压配电网应简单、安全、可靠，一般采用以配电变压器为中心的树状放射式结构，实行分区供电的原则。
同一电房内的 2 台配电变压器低压母线之间宜装设联络开关作为事故备用低压线路应有明确的供电范围，一般不跨街区供电；低压配电线路供电半径应满足线路电压损失不大于 4 的条件低压线路长度一般控制在200 —300 m。
（3）10 kV中性点的接地方式城市10 kV配电网中，10 kV架空网一般以中性点不接地方式运行；以电缆和架空电缆混合为主的电网在10 kV 单相接地电容电流大于10 A时，为减少谐振过电压幅值和谐振过电压发生的概率，10 kV中性点可采用经消弧线圈的接地系统当10 kV单相接地电容电流大于调谐消弧线圈的整定值时，应进行10 kV 中性点改造为经低电阻接地系统的可行性研究，综合考虑10 kV 配电网在单相接地故障时继电保护装置、绝缘配合、通讯干扰、对人身安全的影响及提高供电可靠性的有效措施。
（4）导线截面的选择10 kV 配电网规划过程中应充分满足规划供电区域负荷的远期发展需求，主干线路的导线截面应按远期规划一次选定成型。
导线截面的选择，应以经济电流密度为主，并校验导线的电压降以及发热安全电流。
此外，导线在正常运行时宜处于经济电流下运行。
（5）雷电过电压保护10 kV 架空线路的负荷开关、变压器、柱上断路器、电容器等都应在电源侧装设避雷器，其接地线则应与被保护设备金属外壳连接后可靠接地。
变压器的避雷器接地电阻应小于 4 欧姆，柱上断路器等的避雷器接地电阻则应小于10欧姆。
在雷击灾害易发地区还应考虑增加其他的防雷措施。
参考文献：[1] 曾挺健. 精益化管理打造卓越可靠性[J]. 中国电力企业管理, 2011,(15)[2] 问伟. 配电网供电可靠性管理[J]. 农电管理, 2011,(08) [3] 王志生. 提高供电可靠性的技术措施[J]. 企业导报, 2011,(13) [4] 赵玉梅, 陈勇军. 电力企业营销策略分析[J]. 中国新技术新产品, 2011,(18) [5] 原建纲. 配电自动化系统的应用[J].中小企业管理与科技(上旬刊), 2011,(10)。
