以太网交换机基础
《以太网交换基础》课件
•
复杂性
•
云计算
《以太网交换基础》PPT
课件
网络交换技术是现代计算机网络的核心，本课件将详细介绍以太网交换的基
础知识、原理和应用。
以太网交换基础介绍
了解计算机网络的基本概念和传输介质，掌握以太网交换的定义和作用。
以太网交换的原理和概念
1
MAC 地址
2
帧转发和过滤
3
无碰撞传输
了解 MAC 地址的作用和
掌握交换器利用 MAC 地
介绍交换器的管理接口，
讲解交换器的基本配置，
探索交换器的监控功能和
如控制台端口、Web 管理
如端口速度和双工模式。
故障排除方法，如端口监
界面和远程管理。
控和链路聚合的故障排查。
以太网交换的优缺点和应用
优点
缺点
应用场景
•
高速数据传输
•
网络安全性
•
企业局域网
•
低成本
•
广播风暴
•
数据中心
•
灵活性和可扩展性
10/100 交换机
高速交换机
软件定义网络（SDN）
回顾以太网交换器从最初的
介绍10GbE、40GbE和
展望SDN对以太网交换技术
10/100Mbps到后来的千兆交
100GbE等高速以太网交换技
的前景和变革。
换技术的演进。
术的发展。
以太网交换器的配置和管理
1
交换器管理接口
2
交换器配置
换器如何通
结构，理解以太网数据帧
址表进行帧转发和过滤的
过隔离链路和广播域实现
和帧头中的源 MAC 和目
过程。

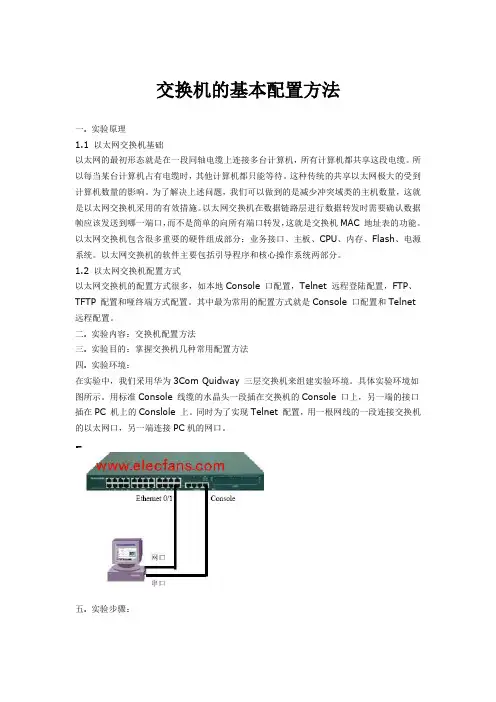

交换机的基本配置方法
交换机的基本配置方法一.实验原理1.1以太网交换机基础以太网的最初形态就是在一段同轴电缆上连接多台计算机，所有计算机都共享这段电缆。
所以每当某台计算机占有电缆时，其他计算机都只能等待。
这种传统的共享以太网极大的受到计算机数量的影响。
为了解决上述问题，我们可以做到的是减少冲突域类的主机数量，这就是以太网交换机采用的有效措施。
以太网交换机在数据链路层进行数据转发时需要确认数据帧应该发送到哪一端口，而不是简单的向所有端口转发，这就是交换机MAC地址表的功能。
以太网交换机包含很多重要的硬件组成部分：业务接口、主板、CPU、内存、Flash、电源系统。
以太网交换机的软件主要包括引导程序和核心操作系统两部分。
1.2以太网交换机配置方式以太网交换机的配置方式很多，如本地Console口配置，Telnet远程登陆配置，FTP、TFTP配置和哑终端方式配置。
其中最为常用的配置方式就是Console口配置和Telnet 远程配置。
二.实验内容：交换机配置方法三.实验目的：掌握交换机几种常用配置方法四.实验环境：在实验中，我们采用华为3Com Quidway三层交换机来组建实验环境。
具体实验环境如图所示。
用标准Console线缆的水晶头一段插在交换机的Console口上，另一端的接口插在PC机上的Conslole上。
同时为了实现Telnet配置，用一根网线的一段连接交换机的以太网口，另一端连接PC机的网口。
五.实验步骤：（1）首先启动超级终端，点击Windows的开始－程序－附件－通讯－超级终端。
（2）根据提示输入连接名称后确定，在选择连接的时候选择对应的串口（COM1或COM2），配置串口参数。
串口的配置参数如下：单击“确定”按钮即可正常建立与交换机的通信。
Telnet配置：如果交换机配置了IP地址，我们就可以在本地或远程使用Telnet登陆到交换机上进行配置。
（1）配置交换机的IP地址：S3526最多支持32个VLAN虚接口，可以在VLAN虚接口上分别配置32个IP地址。
交换机知识1
2.2.3 IEEE 802.3子网访问协议（以太网SNAP）
80年代中期，以太网非常流行，IEEE担心它将使用完所有的DSAP和SSAP编码，所以就定义了一种新的帧格式。这种帧格式称为以太网子网访问协议，有时候也称为以太网SNAP。这种格式的帧报头以“AA”取代DSAP和SSAP。在DSAP和SSAP字段中出现“AA”时，帧是一个以太网SNAP帧。这时，第3层协议将在OUI（Organizational unique identifier，组织唯一标识）字段后的类型字段中表示。QUI是一个6位的十六进制数，它可以唯一地标识一个组织。IEEE对QUI进行赋值。
路由器、交换机基础配置
路由器、交换机基础配置路由器、交换机基础配置一、硬件接口1、Console口主机直接用COM线与设备上的Console口连接，可用软件“超级终端”对设备进行初始配置（第一次对设备进行配置只能用这种方式）。
2、Ethernet（以太网口，2个）设备进行初始配置（配置登录密码、IP地址等）之后，可用双绞线与设备上的以太网口连接，并用telnet方式登录设备，并进行相关配置。
二、三种模式1、用户模式（提示符：Ruijie>）权限：基本测试、显示系统信息输入Enable命令进入特权模式2、特权模式（提示符：Ruijie#）权限：验证设置命令的结果，有口令保护输入Configue T进入全局配置模式，输入Exit命令返回用户模式3、全局配置模式（提示符： Ruijie（config）#）权限：配置影响整个设备的全局参数，输入Exit命令返回特权模式三、路由器基础配置Router>enable （进入特权用户模式）Router#terminal history size 200 （设置能够保存命令的历史记录数）Router#conf t （进入全局配置模式）Router(config)#hostname R1 （定义设备名称为R1）R1(config)#line console 0 （进入Console口配置）R1(config-line)#password start （设置Console登录密码）R1(config-line)#login （使Console口的配置生效）R1(config-line)#exit （退出Console配置模式）R1(config)#service password-encryption （使全局配置模式密码不以明文显示）R1(config)#enable secret level 15 0 start （配置进入全局配置模式的密码，其中15为密码级别，start为密码）R1(config)#line vty 0 4 （进入telnet登录密码配置模式）R1(config-line)#password start （设置密码，密码为start）R1(config-line)#login （使telnet密码配置生效）R1(config-line)#exit （退出telnet密码配置模式）四、路由器接口配置1、fastEthernet 0/1R1(config)#interface fastEthernet 0/1 （进入0/1以太网口）R1(config-if)#ip address 192.168.1.1 255.255.255.0 （配置IP 地址）R1(config-if)#speed 100 （设置接口速度）R1(config-if)#duplex full （设置双模式为全双工）R1(config-if)#no shutdown （重启接口，使配置生效）2、fastEthernet 0/0 （同fastEthernet 0/1)R1(config)#interface fastEthernet 0/0R1(config-if)#ip address 61.175.229.236 255.255.255.248 （此处配置的公网IP地址和子网掩码）R1(config-if)#speed 100R1(config-if)#duplex fullR1(config-if)#no shutdown五、路由配置1、默认路由R1(config)#ip route 0.0.0.0 0.0.0.0 61.175.229.2290.0.0.0 0.0.0.0 表示所有内部IP地址和子网掩码61.175.229.229 为公网网关（配合0/0以太网口上的公网IP）2、动态路由R1(config)#router ospf 100 （动态路由协议和编号）R1(config-router)#network 0.0.0.0 0.0.0.0 area 0 （表示允许所有IP地址通过）R1(config-router)#default-information origi Nat e（不知）六、Nat地址转换配置R1(config)#access-list 120 permit ip any any （访问控制列表，表示允许任意IP地址通过）R1(config)#ip Nat inside source list 120 interface fastEthernet 0/0 overload （访问控制列表的应用，表示任意IP地址通过fastEthernet 0/0 接口）R1(config)#interface fastEthernet 0/0 （进入接口fastEthernet 0/0 ）R1(config-if)#ip Nat outside （将该接口定义为外网接口）R1(config-if)#exit （退出接口）R1(config)#interface fastEthernet 0/1 （进入接口fastEthernet 0/1 ）R1(config-if)#ip Nat inside （将该接口定义为内网接口）七、Serial（串行口的配置，用于连接两台同类设备或广域网）1、基本配置（与以太网口相同）2、PPP封装，CHAP验证（R1为服务器即验证方，R2为被验证方）R1(config)#interface s4/0 （R1路由器进入S口）R1(config-if)# en ca psulation ppp （PPP封装）R2 (config)#interface s4/0 （R2路由器进入S口）R2(config-if)# en ca psulation ppp （PPP封装）R1(config)#username R2 password start（R1向R2发送R2的主机名和密码）R1(config)#interface s4/0R1(config-if)#ppp authti ca tion chap （CHAP验证，在服务器即验证方设置）R2(config)#username R1 password start （R2向R1发送R1的主机名和密码）R2为被验证方上不需要CHAP验证。
以太网交换机基础培训胶片
感谢您的观看
汇报人：
帧。
交换机是一种网络设备，用于连接多个网络设备，实现数据交换。
交换机的工作原理是基于MAC地址的，即根据MAC地址来转发数据包。
交换机通过学习MAC地址，建立MAC地址表，实现数据包的快速转发。
交换机还可以实现VLAN（虚拟局域网）功能，将网络划分为多个虚拟局域网，提高网络安全 性和网络性能。
接收数据：以太网交换机从网络接 口接收数据帧
以太网交换机基础培 训胶片
汇报人：
目录
以太网交换机概述
以太网交换机的工作 原理
以太网交换机的性能 指标
以太网交换机的配置 和管理
以太网交换机的故障 排除和维护
以太网交换机的发展 趋势和未来展望
以太网交换机概述
定义：以太网交换机是一种用于连接多个以太网设 备的网络设备，可以实现以太网设备的互连互通。
分类：根据端 口数量、传输 速率、功能等 可以分为多种
类型
应用场景：企 业网络、数据 中心、校园网、
家庭网络等
应用领域：金 融、教育、医 疗、政府、企
业等
应用特点：高 速、稳定、安
全、可扩展
智能化：以太网交换机将更加智能化，能够自动识别和配置网络设备 高速化：以太网交换机将支持更高的传输速率，以满足大数据时代的需求 虚拟化：以太网交换机将支持虚拟化技术，实现网络资源的灵活分配和管理 绿色化：以太网交换机将更加注重节能环保，降低能耗和碳排放
以太网交换机的工 作原理
以太网协议是局域网中最常用的协议之一，它定义了数据传输的规则和方式。 以太网协议分为两个部分：物理层和数据链路层。 物理层定义了数据传输的物理介质和接口，如双绞线、光纤等。 数据链路层定义了数据传输的逻辑链路和帧格式，如MAC地址、帧校验等。 以太网交换机的工作原理是基于以太网协议的，它通过MAC地址来识别和转发数据
数据链路层的MAC子层和LLC子层以太网交换基础启动交换机课件
开机自动பைடு நூலகம்入：Switch>
Switch>enable Switch#
全局模式： Switch#configure terminal Switch(config)# VLAN模式：Switch(config)#vlan 10 Switch(config-vlan)# 接口模式： Switch(config)#interface fastethernet 0/0 Switch(config-if)#
任意时刻信道只能传输一路数据 每台主机发出的数据可以被其他所有主机所接收 如果有两台主机同时发送数据，则产生冲突
冲 突
CSMA/CD：带有冲突检测的载波侦听多路访问（Carrier Sense Multiple Access/Collision Derect） 载波侦听：发送结点在发送数据之前，必须侦听传输介质（信道）是否处于空闲状态。 多路访问：具有两种含义，既表示多个结点可以同时访问信道，也表示一个结点发送的数据可以被多个结点所接收。 冲突检测：发送结点在发出数据的同时，还必须监听信道，判断是否发生冲突
MAC地址表
E0
E1
E2
E3
主机A： 00-D0-F8-00-11-11
主机B： 00-D0-F8-00-22-22
主机C： 00-D0-F8-00-33-33
网管培训-以太网交换机基础
0260.8c01.1111 0260.8c01.2222 0260.8c01.3333 0260.8c01.4444
B
F0/1 F0/2
F0/3 F0/4
0260.8c01.3333
C
D
0260.8c01.2222
0260.8c01.4444
未知单播帧，广播帧： 未知单播帧，广播帧： 执行广播操作Flooding 执行广播操作
