S7-200与三维力控组态软件通讯

组态王与西门子S7-200的几种通信方式

组态王与西门子S7-200的几种通信方式未知来源供稿2005-1-29 15:21:00【字体：大中小】1 引言随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。

而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。

2 组态王简介“组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。

该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。

ProjManager用于新建工程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。

TouchExplorer 是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境，内嵌画面开发系统，可完成对画面的设计、动画的连接等工作。

TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。

在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。

3 S7-200系列PLC西门子公司的SIMA TIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。

S7-200系列PLC共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。

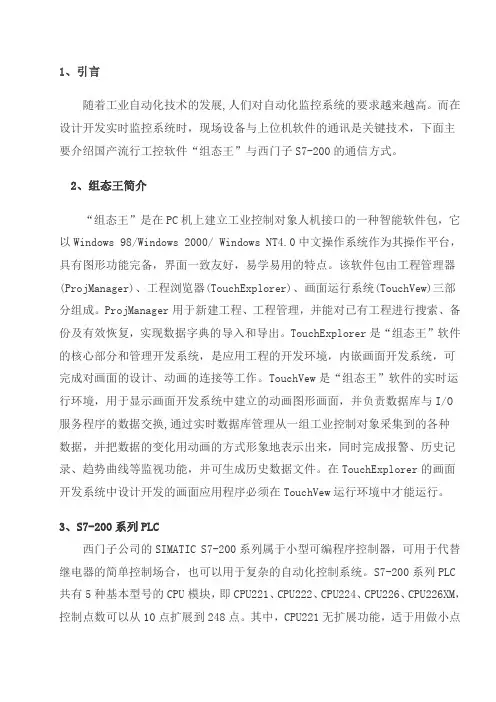

西门子S7-200组态王通讯方式

1、引言随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。

而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。

2、组态王简介“组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows 98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。

该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。

ProjManager用于新建工程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。

TouchExplorer是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境，内嵌画面开发系统，可完成对画面的设计、动画的连接等工作。

TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。

在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。

3、S7-200系列PLC西门子公司的SIMATIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。

S7-200系列PLC 共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。

其中，CPU221无扩展功能，适于用做小点数的微型控制器，CPU222有扩展功能，CPU224是具有较强控制功能的控制器，CPU226和CPU226 XM适用于复杂的中小型控制系统。

S7-200PLC与iFIX组态软件通讯

S7-200PLC与iFIX组态软件通讯S7－200 PLC与iFIX组态软件通讯iFIX3.0是Intellution Dynamics自动化软件产品家族中的HMI/SCADA最重要的组件，它是基于WindowsNT/2000平台上的功能强大的自动化监视与控制的软件解决方案。

该系列软件以SCADA(Supervisory Control And Data Acquisitio n)为核心，实现包括监视、控制、报警、保存和归档数据、生成和打印报告、绘图和视点创建数据的显示形式等多种功能。

它们包括数据采集、数据管理和集成3个基本功能。

1 西门子S7-200 PLC及其网络通信功能SIMATIC S7-200系列PLC具有结构小巧、运行速度高、价格低廉、多功能、多用途等特点，具有极高的性能价格比；适合控制点分散控制系统和中小型控制系统。

S7-200的网络通信功能：S7-200系列PLC通信接口是9针RS-485标准串行接口，可通过PC/PPI电缆与计算机联接，也可通过通信扩展模块与其它PLC 及设备连成网络。

(1) SIMATIC S7-200网络（PPI协议）采用PPI（Point to point interface）协议，S7-200 PLC能以19.2Kbit/s的数据传输率与PC机（通过PC/PPI电缆）及SIMATIC的编程设备、TD200文本显示器、HMI（操作员控制和监视）设备以及其它的S7-200 PLC相连。

(2) 自由口模式（用户可编程接口协议）采用可编程自由口通信模式（free port mode），在用户程序中进行编程与配置，可以使S7-200 PLC与任何需要的设备如变频器、调制解调器、打印机、条码阅读器、电机驱动器、终端或其它S7-200 PLC进行灵活地通信。

(3) PROFIBUS-DP网络利用EM277通信扩展模块，S7-200 PLC只能作从机使用。

它提供了与过程现场总线系统PROFIBUS-DP之间良好的接口能力，能与所有的SIMATIC系统组件直接通信，进入到快速（12Mbit/s波特率）的现场总线领域。

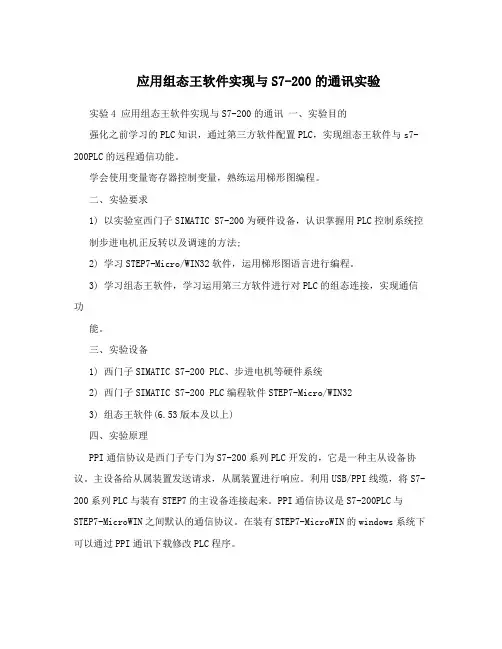

应用组态王软件实现与S7-200的通讯实验

应用组态王软件实现与S7-200的通讯实验实验4 应用组态王软件实现与S7-200的通讯一、实验目的强化之前学习的PLC知识，通过第三方软件配置PLC，实现组态王软件与s7-200PLC的远程通信功能。

学会使用变量寄存器控制变量，熟练运用梯形图编程。

二、实验要求1) 以实验室西门子SIMATIC S7-200为硬件设备，认识掌握用PLC控制系统控制步进电机正反转以及调速的方法;2) 学习STEP7-Micro/WIN32软件，运用梯形图语言进行编程。

3) 学习组态王软件，学习运用第三方软件进行对PLC的组态连接，实现通信功能。

三、实验设备1) 西门子SIMATIC S7-200 PLC、步进电机等硬件系统2) 西门子SIMATIC S7-200 PLC编程软件STEP7-Micro/WIN323) 组态王软件(6.53版本及以上)四、实验原理PPI通信协议是西门子专门为S7-200系列PLC开发的，它是一种主从设备协议。

主设备给从属装置发送请求，从属装置进行响应。

利用USB/PPI线缆，将S7-200系列PLC与装有STEP7的主设备连接起来。

PPI通信协议是S7-200PLC与STEP7-MicroWIN之间默认的通信协议。

在装有STEP7-MicroWIN的windows系统下可以通过PPI通讯下载修改PLC程序。

组态王6.53及其以上版本支持与西门子S7-200 USB进行通讯。

因此，可以使用西门子PLC自带的USB/PPI电缆线进行组态王与PLC之间的通讯。

五、基于自主程序设计的实验步骤STEP1:PLC程序编写通过组态王控制PLC实现步进电机的正反转操作，需要在PLC程序中设置触发便于控制。

利用变量寄存器V中的值作为触发条件。

当V寄存器中的值为1时，步进电机正转;当V寄存器中的值为2时，步进电机反转。

当V寄存器中的值为3时，步进电机停转。

若要步进电机实现变速功能，可以继续赋给V寄存器不同的值来实现。

力控和西门子200采用网桥通讯方式通讯

组态软件和西门子S7-200通过PPI通讯协议采用网桥通讯方式通讯一、概述采用PPI协议，通过宏电GPRS模块和CPU相连，从而完成组态软件和S7200PLC 的通讯。

二﹑硬件和软件需求硬件：（1）S7 PLC 224（2）PPI通讯电缆（3）H7210模块软件：（1）H7210配置工具（2）组态软件三、通讯参数设置(1)参数设置：西门子 S7200 PLC的地址和波特率等参数，以及PC的串口参数需要使用编程软件STEP 7 Micro DOS/WIN来设置。

用编程软件STEP 7 Micro DOS/WIN（测试时使用的SP3）来修改通讯参数：以上的设置保持默认即可。

修改系统块的通信段端口参数，下载之后，200cpu的参数就会改变。

双击刷新之后，软件会找到连接上电的200CPU，同时将它的通讯参数显示到左侧，如果plc的地址不是2，那么在“远程：”后面的下拉框要选择新搜索的地址。

如果搜索不到，请选择“搜索所有波特率”，然后检查PC/PG INTERFACE 有没有修改(2)PC/PPI电缆设置：RS-232接口主要用来连接PC机和数据Modem。

在这种连接中，计算机被配置为数据终端设备（DTE），Modem作为数据通信设备（DCE）。

现在RS-232也用于连接其他设备如串行打印机、数据采集模块、无线数据电台等。

一般地，一个RS-232连接总是包括一个DTE和一个DCE。

根据RS-232标准，DTE和DCE接口的数据信号引脚定义不同。

信号总是按照DTE 设备一侧命名。

RS-232的三个基本信号是：TD：从DTE传送到DCE的数据线RD：从DCE传送数据到DTE的数据线GND：信号地另外还有两对握手信号：DTR/DSRRTS/CTS电缆上的DIP开关6用来选择电缆在通信中做DTE，还是DCE设备（旧电缆3BF21使用DIP开关5选择）。

参考PC/PPI电缆的RS-232侧引脚定义，可以发现设置DTE和DCE模式时改变了如下几个信号：TD的信号方向（输出还是输入电缆）RD的信号方向（输入还是输出电缆）RTS信号PC机总是DTE设备，因此在与PC机连接时电缆设置为DCE设备；和其他一些设备的RS-232口连接时，如部分串行打印机、数据电台时，可能需要设置为DTE 设备。

力控FC7.1与s7-200的profibus-DP通讯

力控FC7.1与s7-200的profibus-DP通讯最近研究了上位机组态软件ForceControl7.1与西门子S7-200PLC的profibus-DP通讯。

由于没有经验人士指导，一路摸索出来。

把解决方案介绍出来，希望大家不要走弯路。

硬件组成：一台PCI插槽安插了CP5612通讯卡的研华610L工控机（虽然说明书说5612是PCI-e卡，5611是PCI卡，但5612还是被插在普通PCI插槽）；藕荷色的profibus通讯电缆6XV1 830-OEH10；S7-200PLC CPU226CN；挂载EM277从站模块。

步骤一：对西门子硬件进行组态。

安装Step7_v5.5_2010_SR3_Prof（SIMATIC STEP 7 Professional 2010 SR3）安装之后windows设备管理器会自动识别CP5612。

打开SIMATIC Manager，新建一个工程，命名为profibus，其余默认就行。

工程建立后，界面如下图：步骤二：在左侧工程图标profibus上右键Insert New Object->SIMATIC PC Station，名称改为PCstation，界面如下图：步骤三：双击右栏PCstation，再双击Configuration，进入HW Config – PCstation界面。

点开右边栏目录树SIMATIC PC Station下User Application下Application下的…SW V6.2 SP1，并双击，你会看到（0）PC的行1出现小图标加Application的文字。

步骤四：点开右边栏目录树SIMATIC PC Station下CP PROFIBUS下CP 5612下的SW V8.2.1，并双击，弹出窗口Properties-PROFIBUS interface CP5612(R0/S2),地址选择2，点击NEW 弹出一个新窗口，确保传输率1.5Mbps和属性DP，两次确定后你会看到（0）PC的行2出现小图标加CP 5612的文字。

wincc组态软件与s7-200系列plc的通信

S7-200系列PLC与监控计算机通信实现的研究1 引言西门子工控产品在工控领域应用市场中有较高的占有率，S7-200系列PLC是西门子SIMATIC PLC家族中的成员之一，在西门子工控领域应用中占有重要地位。

S7-200系列PLC 体积小，软硬件功能强大，系统配置方便，由它组成的系统可以与强大的Profibus现场总线相连接。

它一推向市场就在各行各业得到了广泛应用。

但是在实际工程应用中遇到了监控计算机与S7-200系列PLC通信问题。

由于西门子公司S7-200系列PLC比监控组态软件WinCC 推出晚，因此WinCC中没有集成S7-200系列PLC的通信驱动程序；S7-200系列PLC的通信协议也不公开，应用第三方软件编制监控程序也有问题。

这些问题给S7-200系列PLC的应用带来了一定的限制，为了解决这个实际工程问题，作者做了一些研究，本文就S7-200系列PLC与监控计算机通信问题研究结果展开讨论。

2 S7-200系列PLC监控的主要方法在大多数控制系统中，仅仅是实现控制是不够的，在许多情况下也需要组态监控界面对系统进行监控。

通过监控可以增加人机交互的能力，使操作人员实时地监控系统工作情况并使系统操作变得方便。

对S7-200系列PLC组成的控制系统进行监控一般有三种方法：组态软件监控、第三方软件编制的监控软件监控、触摸屏监控。

用组态软件WinCC实现监控，功能强大，灵活性好，可靠性高。

但软件价格高，并需要解决WinCC与S7-200系列PLC的通信问题。

在复杂控制系统中可以采用此方法。

用第三方软件编制的监控软件实现监控，灵活性好，系统投资低，能适用于各种系统。

但开发系统工作量大、可靠性难保证，对技术人员的经验和技术水平的要求高，还必须购买通信协议软件。

在系统资金投资有限，技术人员水平较高的情况下可以采用此方法。

触摸屏进行监控，可靠性高，监控实现容易，触摸屏与PLC之间的通信问题生产厂商已处理好，用户不用考虑通信问题，可以大大缩短工程周期。

西门子 S7-200 以太网模块连接力控组态通讯方法

西门子S7-200 以太网模块连接力控组态通讯方法
北京华科远创科技有限研发的远创智控以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC以太网模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

转以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。

不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

PPI-ETH-YC01 以太网模块连接 S7200
西门子 S7-200 通过模块连接 ForceControl力控组态软件，可以采用：西门子 S7TCP 驱动。

1、打开力控开发系统——IO 设备组态，选择【PLC-SIEMENS（西
门子）—S7-200 TCP 协议】；
2、填入设备名称，点击【下一步】
3、填入模块的IP 地址，端口（默认为102），完成设置。

西门子S7-200和力控组态软件的PLC虚拟仿真平台设计

关键词：西门子Ｓ７－２００；力控组态软件；虚拟仿真；ＰＬＣ课程；教学改革ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１０００－３８８６．２０１７．０６．０２８［中图分类号］ＴＰ２３［文献标识码］Ａ［文章编号］１０００－３８８６（２０１７）０６－００９６－０３
ＤｅｓｉｇｎｏｆａＶｉｒｔｕａｌＰＬＣＳｉｍｕｌａｔｉｏｎＰｌａｔｆｏｒｍｆｏｒＳｉｅｍｅｎｓＳ７－２００ａｎｄＦｏｒｃｅＣｏｎｔｒｏｌＣｏｎｆｉｇｕｒａｔｉｏｎＳｏｆｔｗａｒｅ
《电气自动化》２０１７年第３９卷第６期
自动控制系统与装置
ＡｕｔｏｍａｔｉｃＣｏｎｔｒｏｌＳｙｓｔｅｍｓ＆Ｅｑｕｉｐｍｅｎｔｓ
西门子Ｓ７－２００和力控组态软件的ＰＬＣ虚拟仿真平台设计
林娟，董红生（兰州工业学院电气工程学院，甘肃兰州７３００５０）
摘要：针对ＰＬＣ课程课堂教学无实物，学生学习不直观的问题，提出一种利用组态软件与ＰＬＣ实物构成的虚拟仿真平台。通过力控软件与西门子Ｓ７－２００ＰＬＣ交通灯虚拟仿真系统设计为例，构建力控图形界面，设置组态软件与ＰＬＣ间的参数，编制交通灯ＰＬＣ程序并在虚拟平台下载调试运行，上位监控计算机在脱离实际物理控制对象的情况下，可通过ＰＬＣ实物指示灯显示及力控仿真界面同时观察仿真结果。开发的此平台既方便教师携带进入课堂教学，同时提高了学生学习ＰＬＣ的兴趣，对于ＰＬＣ课程的理论和实践教学改革的有益的尝试。
ＬｉｎＪｕａｎ，ＤｏｎｇＨｏｎｇｓ来自ｅｎ（ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｉｃＥｎｇｉｎｅｅｒｉｎｇ，ＬａｎｚｈｏｕＥｎｇｉｎｅｅｒｉｎｇＩｎｓｔｉｔｕｔｅ，ＬａｎｚｈｏｕＧａｎｓｕ７３００５０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：ＩｎｖｉｅｗｏｆｎｏｐｈｙｓｉｃａｌｏｂｊｅｃｔａｖａｉｌａｂｌｅｆｏｒｃｌａｓｓｒｏｏｍｔｅａｃｈｉｎｇａｎｄｕｎｉｎｔｕｉｔｉｖｅｌｅａｒｎｉｎｇｏｆｔｈｅｓｔｕｄｅｎｔｓｉｎｔｈｅＰＬＣｃｏｕｒｓｅ，ｔｈｉｓｐａｐｅｒｐｒｅｓｅｎｔｓａｖｉｒｔｕａｌｓｉｍｕｌａｔｉｏｎｐｌａｔｆｏｒｍｃｏｍｐｏｓｅｄｏｆｃｏｎｆｉｇｕｒａｔｉｏｎｓｏｆｔｗａｒｅａｎｄｐｈｙｓｉｃａｌＰＬＣｏｂｊｅｃｔ．ＴａｋｉｎｇｔｈｅｄｅｓｉｇｎｏｆｆｏｒｃｅｃｏｎｔｒｏｌｓｏｆｔｗａｒｅａｎｄＳｉｅｍｅｎｓＳ７－２００ＰＬＣｔｒａｆｆｉｃｌｉｇｈｔｖｉｒｔｕａｌｓｉｍｕｌａｔｉｏｎｐｌａｔｆｏｒｍａｓｅｘａｍｐｌｅ，ｉｔｃｏｎｓｔｒｕｃｔｓａｆｏｒｃｅｃｏｎｔｒｏｌｇｒａｐｈｉｃａｌｉｎｔｅｒｆａｃｅ，ｓｅｔｓｐａｒａｍｅｔｅｒｓｂｅｔｗｅｅｎｔｈｅｃｏｎｆｉｇｕｒａｔｉｏｎｓｏｆｔｗａｒｅａｎｄＰＬＣ，ｃｏｍｐｉｌｅｓｔｒａｆｆｉｃｌｉｇｈｔＰＬＣｐｒｏｇｒａｍａｎｄｃｏｍｐｌｅｔｅｓｉｔｓｄｏｗｎｌｏａｄｉｎｇ，ｄｅｂｕｇｇｉｎｇａｎｄｏｐｅｒａｔｉｏｎｏｎｔｈｅｖｉｒｔｕａｌｐｌａｔｆｏｒｍ．Ｔｈｅｕｐｐｅｒｍｏｎｉｔｏｒｉｎｇｃｏｍｐｕｔｅｒ，ｗｈｅｎｄｉｓｃｏｎｎｅｃｔｅｄｆｒｏｍｉｔｓｐｈｙｓｉｃａｌｃｏｎｔｒｏｌｏｂｊｅｃｔ，ｃａｎｏｂｓｅｒｖｅｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓｔｈｒｏｕｇｈｄｉｓｐｌａｙｏｆｔｈｅｐｈｙｓｉｃａｌＰＬＣｉｎｄｉｃａｔｏｒａｎｄｔｈｅｆｏｒｃｅｃｏｎｔｒｏｌｓｉｍｕｌａｔｉｏｎｉｎｔｅｒｆａｃｅａｔｔｈｅｓａｍｅｔｉｍｅ．Ｔｈｅｄｅｖｅｌｏｐｅｄｐｌａｔｆｏｒｍｃａｎｎｏｔｏｎｌｙｂｅｂｒｏｕｇｈｔｉｎｔｏｔｈｅｃｌａｓｓｒｏｏｍｂｙｔｈｅｔｅａｃｈｅｒ，ｂｕｔｗｉｌｌａｌｓｏｒａｉｓｅｓｔｕｄｅｎｔｓ’ｉｎｔｅｒｅｓｔｉｎｌｅａｎｉｎｇＰＬＣ．ＩｔｉｓａｕｓｅｆｕｌａｔｔｅｍｐｔｆｏｒｔｈｅｔｈｅｏｒｅｔｉｃａｌａｎｄｐｒａｃｔｉｃａｌｔｅａｃｈｉｎｇｒｅｆｏｒｍｆｏｒＰＬＣｃｏｕｒｓｅｓ．

S7-200与软件通信连接设置

Step7 Micro/win编程软件与S7-200PLC如何建立连接一、编程电缆选择：Step7 Micro/WIN与S7-200CPU进行通信连接时需要选择专用的PPI编程电缆，现在使用上使用的编程电缆主要有四种：（1）S7-200CPU专用的西门子原装PPI编程电缆。

该编程电缆有两种类型，一种时USB-RS485的PPI电缆，另一种时RS232-RS485的PPI电缆，由于现在笔记本基本不带有RS232接口，所有更多选择USB-RS485的PPI电缆,电缆外观如图1-1所示图1-1 西门子原装USB-PPI电缆（2）S7-200专用的国产PPI电缆，国产PPI电缆相对于原装的PPI电缆来讲，一般需要安装驱动，同时在通信连接参数的设置、连接的稳定性、所支持的波特率方面都会有说区别。

国产编程电缆主要以USB-RS485的类型居多，由于价格比原装的PPI电缆便宜的多，所有选择使用的人群非常多。

国产电缆外观多种多样，图1-2所示为其中一种。

图1-2 西门子国产USB-PPI电缆（3）西门子S7-200/300/400通用编程电缆(PC ADAPTER USB)，该编程电缆可用于实现对S7-200/300/400CPU进行程序的下载和上载，使用该电缆时用于连接S7-200CPU时，在通信连接设置时与S7-200CPU专用的PPI电缆有所区别，电缆外观如同1-3所示：图1-3 PC ADAPTER USB编程电缆（4）西门子通信设配器，如CP5611，西门子通信设配器可用于西门子编程软件与西门子的CPU进行通信连接，需要安装到电脑中后才可使用，外观如同1-4所示：图1-4 通信设配器二、不同通信电缆与CPU连接时的设置（1）西门子原装USB-PPI电缆连接CPU步骤：①确定数据线插入电脑USB口后，电脑课是被该数据线，可在电脑的设备管理器里面查询是否有识别该数据线。

②打开step7 Micro/Win软件，选择“设置PC/PG”接口选项，在弹出的设置PG/PC接口对话框中的为使用的接口分配参数的选项中选择PC/PPI cable。

西门子S7-200PLC与组态王的无线通信Modbus方案

西门子S7_200PLC与组态王的无线通信Modbus方案西门子S7_200PLC与组态王的无线通信Modbus方案在这里介绍一种PLC的MODBUS无线组态通信的实现方法。

本方案可以作为西门子PLC与组态王通信的实例。

在工业现场可能会遇到这样的情况，分布在不同地方（车间、控制室场所等）的PLC需要与总控中心的组态王软件进行远程通信，通常情况是采用有线RS485总线敷设电缆，通过MODBUS协议完成此功能。

如果现场布线不方便的话，也可以采用无线方式进行通信。

本方案中采用了专门用于无线通信的智能数据终端DTD433M。

l 有线MODBUS网络：S7-200S7-200STEP7S7-200PG/PC9.6kbps,8,N,1人机界面组态软件l S7-200STEP 7PG/PCRS4859.6 kbps人机界面组态软件DTD433DTD433RS4859.6 kbpsS7-200RS4859.6 kbpsDTD433无线MODBUS网络：在实际系统中，人机界面与PLC不在一起，中心计算机一般放置在控制室，而PLC安装在现场车间，二者之间距离往往从几十米到几千米。

如果布线的话，需要挖沟施工，比较麻烦，这种情况下比较适合采用无线通信方式。

一、PLC与组态王的Modbus通信1. 下载S7_200程序需要向 PLC中下载对应的初始化程序（KVmoddbus.mwp），由亚控公司提供。

此程序默认的PLC通讯端口为 port0，地址为 2，波特率 9600，无校验（地址和波特率可由程SBR0 中的 VB8，SMB30 进行修改）；2.设备选择选择以下两个设备都可以。

3. 演示程序界面打开组态王演示工程文件二、满足西门子PLC的MODBUS通信协议的专用无线数据终端为了满足西门子PLC和组态王的MODBUS通信协议，对无线数据终端具有以下要求：适合于RS232/RS485串口连接，可以直接代替有线的RS485网DTD433M提供标准的RS232/RS485口。

组态软件与西门子PLC的无线PPI通信方案

RS485+ A K1: 1,2,3 ON
RS485- B
DB9-Pin8 A
RS485- B
4 OFF
K2: 1,2,3,4 OFF
五、力控组态 PPI 参数设置及测试界面
把该例程拷贝到力控软件工程目录下。如下图目录所示路径，搜索项目，启动开发。 z 组态测试界面
z IO 设备组态
选择 S7-200(PPI)协议。设备配置按如下步骤进行。第一步：
◆ 具有独特的软件无线电技术，保证高抗干扰能力和低误码率
基于 FSK 的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和
随机干扰的能力。大量应用于高压强干扰的电力系统监控。
◆ 可以提供多种产品规格适应于不同的传输距离
在空旷环境，天线安装位置离地面高度大于 2 米的情况下，DTD433MA 可靠传输距
本方案是组态软件与两台西门子 S7-200 进行无线 PPI 通信的实现方法。此方案可以作为西门子 S7-200 与组态软件的无线 PPI 通信实例。在本方案中采用了专门用于无线 PPI 通信的智能数据终端 DTD433M。
一、PLC 无线通信的原则
采用无线 RS485 通信产品实现组态软件、触摸屏、人机界面及 PLC 之间的无线通信，需要
三、满足无线 PPI 通信的专用数据终端
为了满足无线 PPI 的通信，对无线数据终端具有以下要求：
◆ 适合于 RS232/RS485 串口连接，可以直接代替有线的 RS485 网
DTD433M 提供标准的 RS232/RS485 口。DTD433M 接口波特率为 9600bps 或者
1200bps，格式为 8 N 1，或者 8 E 1。
距离
结果正常正常偶尔有断续正常正常

力控软件与西门子200PLC通过EM277通讯

力控软件与西门子200PLC通过EM277通讯
1.本实验测试环境
1）win764 位系统
2）西门子OPC软件PC access SP6(本软件系统支持32位及64位)
3）硬件CP5611A2 CP5611卡，DP接头
4）力控软件7.1版本
2.本实验目的
项目成本，没有采用以太网模块，而是采用PFIBUS DP 据技术资料查询此种通讯方式最多可以连接8台PLC，数量有限，仅作为小的项目集成。

4.实验操作步骤
1）安装WIN7系统64位
2）安装硬件CP5611/CP5611 A2卡（适合于PCI插槽与PCI32位）切记采购电脑时备注。

3）安装PC ACCESS软件，安装版本符合所安装系统，否则存在兼容性问题。

4）软件安装完成后出现如下图所示
5）对应位置建立PLC名选择对应的通讯通道PG/PC
本次试验采用DP通讯则选择CP5611（PFIBUSDP）3。

建立PLC 站点
图3. 添加PLC站
a. 定义PLC的名称
b. 输入CPU的网络地
c. 本实验测试DP，所以B处地址选择，从站EM277模块所拨码开关（切记与之
一致）
建立变量
建立所要传送的的变量可以是Q I M VW VD
可以通过软件眼睛图标打开OPC客户端对相应变量进行检测，测试通讯设置是否成功。

4.力控软件中操作步骤
1）IO 通讯进行配置
选择OPC CLINET
数据源中建立相应的模拟量与数字量数据格式选择PV。

西门子PLC与组态软件的通讯方式

西门子PLC与组态软件的通讯方式西门子plc与组态软件的通讯方式1、MPI/PPI：设备要求：pc机中需要安装MPI卡（MPI卡安装在计算机的ISA插槽中，用MPI电缆将MPI卡与S7-300的MPI口相连）或使用PC-Adapter （将PC-Adapter的一端与计算机的串口相连，另一端与S7-300的MPI 口相连）第三方软件开发平台开发的监控软件与S7系列PLC通信使用MPI协议的接口软件有：Prodave、Computing、opc server。

1.1 用Prodave软件包实现通信连接Prodave是西门子公司推出的特地用于西门子plc产品（S7-200、300、400系列PLC）Prodave供应动态连接库给Win 95/98/NT/ME/2000中的高级语言编程器,使得PG/PC对plc中包括M, T, C, I/O各存储区中的数据进行读写。

Prodave有两种,Prodave MPI 和Prodave MPI MINI(或称为Prodave S7和Prodave S7 MINI).最新版本Prodave MPI V5.6及Prodave MPI MINI V5.6。

最新版本5.6支持Win95/98/Me/2000和XP操作系统,其它的函数功能不变主要函数有：（1）load_tool PC机与PLC系统初始化链接；（2）unload_tool 断开PC机与PLC系统链接；（3）以及读写PLC内部存储区的函数。

监控软件通过读写函数可以便利监控PLC掌握系统。

1.2 Computing安装Computing后，在VB或Delphi中可以直接插入控件。

可插入的控件主要有：Data control、Edit controls、Button controls、Label controls、Slider control。

Data controls的主要功能是把以上剩余的控件与S7系列PLC相连接、设置大事触发条件以及设定S7系列PLC地址等。

三维力控组态遇到的问题解及解决办法

力控组态软件的常见问题1:我已经安装加密锁了,为何安装运行包后运行工程还提示找不到加密锁?这是因为安装运行包后,需要人工对软件进行注册。

请打开运行包释放后所在文件夹,手工运行其中的“Registry”程序进行软件注册,这样加密锁就可以找到了。

2:安装完运行包后如何卸载?卸载运行包需要两个步骤:1、手动删除运行包安装后生成文件夹及文件夹中的内容;2、删除注册表(1)Windows2000:进入windows安装系统盘――>WINNT文件夹――>打开regedit.exe文件――>使用查找功能搜索DaQing Sunway――>找到后删除该注册表信息。

(2)Windows98/XP:进入windows安装系统盘――>WINDOWS文件夹――>打开regedit.exe文件――>使用查找功能搜索DaQing Sunway――>找到后删除该注册表信息。

3:如何安装力控的驱动程序?手动添加新驱动怎么做?力控软件安装光盘中提供了驱动安装程序。

要是手动添加驱动的话,需要把驱动文件夹(内有至少两个.dll文件和一个.txt文件)拷贝到力控安装根目录下的IO Servers文件夹下。

4:怎样添加新的子图精灵?子图安装方法:关闭力控运行程序,进入开发系统。

打开任意一幅画面,选择特殊功能下的安装子图精灵,会弹出对话框,这时选择需要安装的.dll文件,即去下载控件的存放位置寻找。

单击打开按钮,填写子图的属性,确定后便可把控件加入到子图精灵中。

5:力控提供的加密锁需要安装驱动程序吗?需要话如何安装?力控提供两种加密锁:一种是并口锁,一种是USB加密锁。

1)使用并口锁的时候,把加密锁直接插到计算机的并口上即可。

注意:不要带电插拔,这样容易损坏加密锁。

当插入加密锁后,如果力控软件找不到加密锁,请检查计算机BISO中打印机的设置方式,需要设置成ECP的方式。

2)使用USB加密锁的时候,需要安装驱动,请点击力控光盘中的“加密锁驱动安装”进行安装。

西门子S7-200与力控以太网连接实例!97-2003 文档

西门子S7-200与上位机以太网连接应选择以太网模块CP243-1，在这里我用大连德嘉国际电子有限公司生产的CP243i来代替，因为此产品使用起来更加方便省略了在Microwin中以太网向导的设置（这个真的很麻烦，很难设置正确！）
下面我就来介绍一下我的连接方法：
一、硬件连接，如下图：
实物图：
示意图：
二、力控IO设备组态设置：
1）、打开组态软件，进入开发系统，打开“IO设备组态”->“plc”->“siemens”->“S 7-200(TC P)”，画面如下：
2）、第一步：基本参数配置，定义设备名称，修改更新周期。

（更新周期一定要修改为250毫秒以上！）
3）、第二步：通讯参数。

设备IP地址：填入CP243i的IP地址，端口：默认1 02（固定）。

4）、点击完成，现在我们的CP243i已经将您的西门子S7-200与力控连接起来了！
三、力控数据库组态
1、打开“数据库组态”，新建数据库点，如下图所示：
2、新增点基本参数和数据连接。

设备：选设备组态建的设备
连接项：点击“增加”，添加连接项。

参数：默认PV，采集数据选用此参数就可以，如果采集设备的字符，则需要选用参数：DESC。

3、点组态，入下图，点击确定，完成数据组态。

寄存器类型：选取数据所在的寄存器。

注意：如果是“模拟量输入”，请选用“PI”。

偏移地址：数据起始地址。

数据类型：选择数据对应类型
单击保存，保存数据库！。
