10KV开关柜的联锁及实现方法答案
高压开关柜的钥匙联锁方案
高压开关柜钥匙联锁定义安全联锁装置(Safetyinter1ock)：在危险排除之前能阻止接触危险区，或者一旦接触时能自动排除危险状态的一种装置(根据GB4943-2001中1.2.7.6条定义)。
安全联锁装置应包含两个概念：一、为了安全性；二、必须与设备、机械等控制装置联动。
开关设备作为重要的装备，不仅存在机械方面的安全，更有着高电压的潜在危害，伤害是致命的，因此开关设备更加需要可靠的安全联锁装置。
对于高压开关柜阻止接触危险区、或是阻止危险发生是必须的，五防联锁就是这个要求。
如抽出式开关柜的一次触头，断路器不在柜内，金属活门必须保持关闭，不能手动去打开活门，就必须要有联锁，阻止人为打开。
活门与触头盒保持IP2X,不能手动变形导致接近高压带电触头。
基本上不会有一旦接触自动排除，高电压不允许，瞬间高压的危害已经发生，也很难排除。
采用电弧吸收装置可以实现，即电弧在5ms内熄灭，但成本很高。
接地开关同样需要联锁，相同的是接地开关在合、分各有一把锁，接地开关合的锁用来去开变压器隔室的门；接地开关分的锁去操作断路器等等。
主动机械联锁，意味着采用主动的方式，禁止或限制操作，如操作手柄无法插入，没有钥匙无法解锁等等，是操作人员可以主动看得到的。
而被动联锁，是在操作人员不知情的情况下，通过内部的锁杆、挡板等部件阻止操作继续行进，如接地开关合闸后，断路器底盘车丝杆凸台被划板的阻止，操作人员不知道是否有联锁，会盲目的使劲的摇进，自认为产品就是需要很大的力操作，力矩过大就会使划板磨掉，从而可以将断路器摇进到工作位置，既在接地开关合闸状态下，摇进断路器到工作位置，从而可以合闸造成带接地线合闸，从而引发接地故障。
机械钥匙联锁就是主动联锁，所有操作都是有盖板需要钥匙打开，没有钥匙就不能操作，主动限制操作，主动按操作程序一步一步操作，简单明了。
根据系统联锁需要，有时一个位置要装多把锁，或者多把锁钥匙去置换一把钥匙，即只要满足多个条件才能去解锁一个关键的闭锁。
10KV开关柜二次接线图解全解
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
高压柜联锁
欠压脱扣器是一个线圈，中间有一个打击脚，卡在断路器机构牵引杆上，使机构始终处于解锁状态，保证无法储能合闸。
（如此时强行储能合闸的话，会使牵引杆断裂）。
当线圈得到足够的电压时，打击脚被吸合，退出牵引杆的运动轨迹，从而断路器可正常合分。
回路:.电流通过器件或其他介质后流回电源的通路。
通常指闭合电路.PS:不是从+极出来,回到正极.而是从正极出来,通过负载,流到负极.二次回路:由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
PS:说白了,就是如果某个回路不容易直接控制,或者调节,那么可以另外给它加个2次回路,用来改变或者控制主回路的参数.常见的有,用弱电回路监测,控制强电回路.中置式开关柜五防联锁的改进探讨2011-04-29 16:31 来源：电气世界160人参与0条评论打印字号:T|T 高压开关柜的联锁是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906《3－35kV交流金属封闭开关设备》对此也作了明确规定。
一般把联锁描述为：防止误分、误合断路器：防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)：防止带接地线(开关)合断路器、负荷开关：防止误入带电间隔。
上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。
为此，本文就电力系统中大量使用的KYN28－12型金属封闭铠装移开式开关设备(以下简称中置柜)的“五防”联锁所存在的问题和具体改进方案提出本人的一些看法。
2 中置柜下门联锁的改进设计中置柜的馈电柜下门(电缆室门)联锁是通过接地开关操动机构实现的，当接地开关分闸时，接地开关操作杆上的凸轮使下门联锁机构中的销轴锁住固定在下门的舌板，使下门不能打开；当接地开关合闸时，接地开关操作杆上的凸轮将销轴下压，使销轴上的颈部位于舌板位置，舌板可以脱开销轴，下门可以打开。
浅析变电站10kV高压开关柜的机械联锁
浅析变电站10kV高压开关柜的机械联锁广东电网公司佛山供电局变电一部卢敏波[摘要] 介绍了10kV高压开关柜机械联锁的实现方式，分析了现行高压开关柜机械联锁实现过程中存在的问题和不足，并提出完备机械联锁的基本要求。
[关键词] 高压开关柜机械联锁完整性1 概述广东省内的110kV、220kV变电站的10kV配电设备基本上使用的都是金属封闭式开关设备，包括高压开关柜、高压PT柜、高压站用变柜等。
高压开关柜是变电运行人员最为频繁操作的设备之一，因此高压开关柜的“机械联锁”相当重要，是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
《3～35kV交流金属封闭开关设备》（GB3906—91）对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求，机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械联锁可以实现正向和反向的闭锁要求，加之闭锁直观，强度高，不易损坏，检修工作量小，操作方便，运行可靠等优点，所以受到运行和检修人员的欢迎。
目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，还不能完全达到“五防”要求。
为此，本文着重分析机械联锁的几个问题，供大家研究探讨。
2 有关机械联锁几个问题的探讨2.1 断路器与隔离开关的联锁实现方式众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。
10kv开关柜的联锁及实现方法答案 (1)

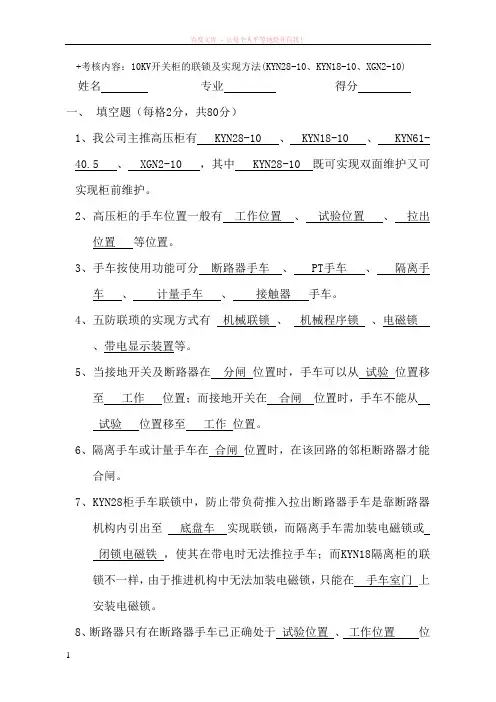

+考核内容：10KV开关柜的联锁及实现方法(KYN28-10、KYN18-10、XGN2-10)姓名专业得分一、填空题（每格2分，共80分）1、我公司主推高压柜有 KYN28-10 、 KYN18-10 、 KYN61-40.5 、 XGN2-10 ，其中 KYN28-10 既可实现双面维护又可实现柜前维护。
2、高压柜的手车位置一般有工作位置、试验位置、拉出位置等位置。
3、手车按使用功能可分断路器手车、 PT手车、隔离手车、计量手车、接触器手车。
4、五防联琐的实现方式有机械联锁、机械程序锁、电磁锁、带电显示装置等。
5、当接地开关及断路器在分闸位置时，手车可以从试验位置移至工作位置；而接地开关在合闸位置时，手车不能从试验位置移至工作位置。
6、隔离手车或计量手车在合闸位置时，在该回路的邻柜断路器才能合闸。
7、KYN28柜手车联锁中，防止带负荷推入拉出断路器手车是靠断路器机构内引出至底盘车实现联锁，而隔离手车需加装电磁锁或闭锁电磁铁，使其在带电时无法推拉手车；而KYN18隔离柜的联锁不一样，由于推进机构中无法加装电磁锁，只能在手车室门上安装电磁锁。
8、断路器只有在断路器手车已正确处于试验位置、工作位置位置时，才能合闸操作。
9、XGN2-10柜，操作面板手柄必须处于检修位置时才能开前下门；操作面板手柄必须处于分断闭锁位置时才能操作隔离开关；操作面板手柄必须处于工作位置时才能合断路器；10、柜体处于停电检修状态时，程序锁钥匙在后中门锁孔内；柜体处于带电运行状态时，程序锁钥匙在前下门背面锁孔内；11、XGN2-10柜停电检修操作顺序为：分断路器→转动操作手柄（至分断闭锁位置）→分上/下隔离开关→合上（或下）接地开关→转动操作手柄（至检修位置）→开前下门→开后中门→开电缆室门。
二、问答题1、高压柜的五防联锁指的是哪五防？（10分）答：防止误分误合断路器；防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车；防止带电操合接地开关或挂接临时接地线；防止带有临时接地线或接地开关合闸时送电；防止人误入带电间隔。
浅析变电站10kV高压开关柜的机械联锁
路接地开关必须满足以下条 件 ：１ （ ）设备停 电前检查带电显示器有 在使用 寿命期 内灵活可靠 ， 并能有效 防潮 、 防霉 、 防锈 、 不卡涩 ， 其结 电 ；２ （ ）手车式断路器拉至试验， 分离位置 ； ０）带 电显示 器显示无 构应 简单 明了， 操作维护方便。 高压开关柜在使用过程 中， 还会遇到 非正规操作” 的情况 。 电； ） （ 与调度核实线路确已停 电。 。 于固定柜的操作方式 ， ４ ”对 其实 由于操作人员 的疏忽或非正常操作力而造成“ 也可 以参考这种方法。 在这种情况下 ， 高可靠的联锁应做到对操作者可 能出现的“ 非正规 ２ ． ４主动式联锁 与被动式联锁 操作 ” 有充分的预 防或阻止能力。即使在 某些 情况下进行 了错误操 对 于“ 五防” 中的每项联锁 要求 ， 论是固定柜还是 手车柜 ， 无 尽 作 ， 也应该 做到错误操作可纠正并且可方便 的恢 复正常操作 ， 不至 管其柜型 、 一次方案存在多样 化 ， 但都可 以设 计出各种方案来 实现 于引起重大 的设备或人 身事故 。 联 锁功能 。归纳起来 ， 机械联锁 主要 有两种形式 ， 即主动式 和被动 结束语 式 。所谓 “ 主动式联锁” 是指在该种联锁状态下 ， 若无正常的解锁条 综上所述 ， 高压开关柜的“ 五防” 机械联锁应达到 以下要 求 ： （ ） 合有关标准及规程 ， 电业安全工作规程》 《 — ５ Ｖ交 １符 如《 、３ ３ ｋ 件， 不会被解锁 ， 从而保证误操作根本无法执行 。 例如 当断路器处于 合闸位置时 ，机械上应保 证隔离开关或 隔离插 头被联锁 而无法操 流金属封 闭开关设备》 。 等 作， 即使错 误操作也不会产生不 良影响 。“ 被动式联锁 ” 是指在该种 （） ２ 联锁功能完整 、 准确 ， 达到五防要求 。 （） ３ 联锁可靠 、 动作灵活 。 联锁状态下 ， 可能由于非正常原因 ， 出现解锁条件 ， 使联锁解锁 。如 在联锁状态下操作隔离开关 或推拉手车 ， 虽然隔离开关尚未动作或 （） ４ 尽可能采用 “ 主动式联锁” 。 隔离 插头没有产生位移 ， 由于联 锁的存在而使断路器分 闸 ， 而 但 从 （） ５ 充分考虑用户对产品的使用需求 。 使 隔离开关或隔离插头的联锁被解 除 ， 显然这种被动式联锁形式会 参考文献 引起 断路器误分 闸。 ［ 中国南方 电网有限责任公 司．／Ｓ ０ ６ ２ ０ 电气操 作导则 １ 】 ＱＣ Ｇ １ ００ — ０４ 高压开关 柜 的设计 中不希 望采用 “ 动式 ” 被 联锁 ， 尽量采 用 ［］ 应 Ｚ． “ 主动式” 联锁 。例如对于手车采用杠杆进 出的开关柜 ， 在断路器合 【 中华人民共和 国国家标准．Ｂ ３０ — １ ３ ３ ｋ ２ ］ Ｇ ９ ６ ９ — ５ Ｖ交流金属封 闭开 闸状 态下 ， 机械上使手车进 出摇柄 的孔被封堵住 ， 摇柄根本无 法插 关 设 备【］ Ｓ． 进， 当然手 车也就不可能移动 。再如操动接地开关的插入孔设计成 作者简介 ： 卢敏 波（９ ９ ） 男， １７ ～ ， 工程师 ， 大学本科 ， 山供 电局 佛 在允许条件下才被打开 ， 否则 ， 该插入孔被封堵 ， 错误的操作就不可 变电一部 ， 从事变电运行工作。 能实施 。现行使用 的各类开关柜 中 ， 有不少机械联锁采用“ 动式 ” 被 联锁 ， 随着开关 柜设计水平 的提高 ， 应尽可能避免这种方式 。 ２５ 五防” ．“ 联锁 的完整性 国家标 准中对于 “ 五防” 的要求 ， 除了防止误分 、 误合 断路器这 条允许提示性的方法外 ， 其余联锁关系必须在开关柜结构 中完备 实现 。 从开关柜 的操作 来看 ， 每一项联锁要求 ， 在一 定的操作程序 都 中体现 出来 ，因此不 管是合闸程序还是分 闸程 序都要达 到联锁要 求。 ２５１防止带负荷分 、 隔离开关 ．． 合 般情况下 ， 固定柜基本上严格做到的断路器合 闸情况下不能 操作 隔离开关 ， 也就不存在带负荷分、 合隔离开关 的情况 。 但在手车 柜中 ， 大多数 产品如 Ｋ Ｎ ６ — ２ （ Ｚ ６ — ２型断路器 ） 能够 Ｙ ３ Ａ ｔＺ 配 Ｎ ７ １ 也 达到在断路器合 闸状态无法操作 手车推进机构 ， 尚有部分产 品仍 但 采用“ 被动式 ” 锁及 电气 联锁 ， 能有效 防止带负荷 操作小 车开 联 不
我厂10KV开关柜的联锁(1)讲解学习
我厂10KV开关柜的联锁(1)
接地刀合位时开关不能送入工作位。
开关在工作位时接地刀不能合上。
开关位置不对时不能合闸。
无防误电源时接地刀操作门挡板不 能打开。
有电磁防误锁的柜内带电或无防误 电源时不能打开柜后门。
就地控制位时开关在试验位可以用 柜上按钮合闸。
联调控制位时开关在试验位可以 DCS合闸。
远方控制位时开关在工作位可以 DCS合闸。
பைடு நூலகம்
注意：
• 机械分合闸按钮正常情况时不允许使用 • 只可以在事故状态时根据情况使用 • 使用时需经值长许可
备用检修电源进线开关联锁：
10KV厂用工作I段进线开关和10KV 厂用工作II段进线开关有在合位的备
用检修电源进线开关不能合闸。
10KV厂用工作I（II）段进线开关联 锁：
10KV厂用工作I（II）段进线隔离小 车未投入和主变保护有动作信号时 10KV厂用工作I（II）段进线开关不
能合闸。
10KV厂用工作I段进线开关与10KV 分段开关都在合位时10KV厂用工作
II段进线开关不能合闸。
10KV厂用工作II段进线开关与 10KV分段开关都在合位时10KV 厂用工作I段进线开关不能合闸。
合闸。
备用给水泵C开关联锁：
两段上的备用给水泵C开关不能同时 合闸。
另段上的备用给水泵C开关柜的接地 刀合位时本段上备用给水泵C开关不
能合闸
引风机开关联锁：
变频柜有允许合闸信号或工频运行 信号时引风机开关方可合闸。
请每位电气人员认真核对图纸进行 分析理解消化
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
警告：备用电源带厂用电切换成工 作电源带厂用电时必需停电切换， 因无闭锁此项必需严格执行。
变电站中10kV开关柜的机械联锁分析
变电站中10kV开关柜的机械联锁分析发布时间：2023-03-06T01:15:14.959Z 来源：《中国科技信息》2022年第10月19期作者：项上伟章义鲍必豪[导读] 机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种项上伟章义鲍必豪33252219950905****33030419890610****33032619961018****摘要：机械联锁是高压电气设备五防装置四种常规防误闭锁方式中的一种。
根据字面意思可知，该闭锁方式是通过机械装置或机构的机械作用，来实现设备启动或操作过程中的防误联锁。
在五防装置四种常规防误闭锁方式中，机械联锁装置虽然只能实现简单的联锁功能，但最具可靠性，对于变电站高压开关柜，尤其是手车式开关柜而言，其联锁方式应首选机械联锁，只有在机械联锁无法实现时，才会考虑使用电气联锁。
基于此，对变电站中10kV开关柜的机械联锁进行研究，以供参考。
关键词：变电站；10kV开关柜；机械联锁引言10kV中压开关柜的电缆室门与接地开关具有联锁。
当接地开关合闸时，柜门才能被打开；当柜门关闭后，接地开关允许分闸。
当接地开关合闸时，电缆室门可以打开，此时操作口处的联锁插销弹出。
当电缆室门关闭，隔离操作者与电缆室后，插销缩回，接地开关才可分闸。
接地开关由合闸状态变为分闸状态时，电缆室门右侧的闭锁钩动作，紧扣电缆室门，使之无法开启，保证带电室与人员隔离。
1五防装置“五防”是对电力系统高压电气设备必须具备的五种防误功能的简称，是确保高压电气设备电力安全及使用过程中操作人员人身安全的重要措施。
五防装置的基本功能为：（1）防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关），即防出现断路器止误分误合现象，只有操作设备与操作指令完全对应，才能对电气设备进行操作。
（2）防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）。
即防止操作人员在电气设备处于带荷状态时进行隔离开关分合操作，确保接触器、负荷开关、断路器处于合闸状态时无法对隔离开关急性操作。
10kV高压开关柜是怎么控制的？
10kV高压开关柜是怎么控制的？因为10kV是高压，人体是不能碰触的，因此，怎么控制这个高压开关，怎么驾驭它，其实也是一门技术，否则，高电压输电就成了空话。
下图是一个典型的10kV开关，型号为ABB,开关在柜子的中间部位。
在就地控制这个开关，其实就是下图中间的两个按钮，一个红色，一个绿色。
其中，红色为合闸按钮，绿色为分闸按钮，这两个按钮还会发光，带合闸和分闸指示。
10kV成套开关那么在理论上，这个按钮是这样的:按钮图符其实，按钮指示表现，按钮背后的电路，或许大家就不太清楚了，在此，给大家讲一下，在讲之前，特别要说明一下，原理图上的电气，画的都是未加电时的状态。
分合闸的初始状态初始状态的电路是这样的，操作电源的开关QA1处于断开状态。
回路加电后，开关是处于合闸状态的。
接着是储能，给之后的合闸作准备。
储能完成后，储能开关自动断开，这样，合闸的弹簧就可以用了，储能的标识或灯，一般为黄色。
这是合闸中的状态，开关打就地后，电流通过1-2触电接通，通过上图红线的指示流过，其中HQ是合闸线圈，其会触动储能弹簧动作，同事，断路器的辅助开关的状态随着合闸而改变。
合闸后，几个状态改变，首先，最左侧HQ上面的开关辅助触点变成了断开状态，使得合闸线圈失电。
其次，合闸的过程，让储能弹簧的能量释放，如下图：这样，储能开关的s2，s3小开关又合上，弹簧又自动储能，为下次开关动作作储备。
储能完成后，储能指示灯会重新变为黄色。
如要分闸，要按上图的绿色按钮，电路如下所示：按下分闸按钮，即途中的SB2后，分闸电路启动，因在合闸的过程中，储能弹簧已经被储能，因此，一按这个按钮，分闸动作马上启动，分闸过程完成，断路器辅助开关的位置又换回初始的状态。
怎么样，虽然是简单的分合闸，电路也是蛮复杂的，实际的开关回路要比刚刚说的要复杂的多，因为中间还有防跳的回路，保护动作引起的跳闸回路等等。
电力实事电力工程技术。
高压开关设备的联锁方式及改进
高压开关设备的联锁方式及改进摘要：由于供电设备的安全操作是确保供电可靠性的先决条件，因此电力设备需要一个稳定的五防联锁。
本文描述了开关柜的五防联锁的结构和工作原理，改进了不可靠的结构，并更可靠地满足了高压开开关柜五防联锁需求。
关键词：高压开关柜；五防联锁；可靠性电气系统中高压开关是重要电气装置。
“五防”是确保电气和人员安全的重要联锁措施。
为了确保开关柜的安全运行，规程操作必须严格遵守，保证机柜中机械联锁可靠性。
目前市场上有多种开关柜，往往联锁机构较完善。
然而，对于开关柜的联锁仍有一些规定，特别是不完善机械联锁，对“五防”要求不能完全满足时。
一、防止误分误合断路器、防止带负荷分、合隔离开关的五防联锁设计1.断路器和底盘车之间的联锁，以及S8和S9辅助开关的开关。
断路器和底盘车之间的联锁是限制开关正常运行的开关。
联锁装置原则:当底盘车处于测试位置时，使用操作手柄顺时针旋转控制传动丝杆，将推动底盘车向前直线动，用联锁片除联锁板上的限制使用扭簧，使锁紧板绕旋转轴逆时针旋转，开关复位S8辅助并切换，因为丝杆旋转远离测试位置，断路器从而切断所有闭合回路，电气闭锁达到，底盘车仅在摇向到工作位置时才依赖于联锁板联锁片约束。
当断路器机械解锁时，可以在S9辅助电机切换时进行闭合操作，因为底盘车执行器上的螺钉驱动S9辅助开关的辅助电机，因为断路器闭合闸路S9常开触点闭合进行电气合闸操作；底盘车处于当相同原理的工作状态时，无法通过合闸操作手动或电气关闭断路器，从而将底盘车置于工作位置和测试位置之间的任何位置。
断路器只有退出底盘车时才能合闸。
此外，对于已测试或可操作的断路器，由于断路器与底盘车的底板之间存在机械锁定，因此底盘车辆不能摇进出。
通过这种联锁，满足了分、合开关(隔离插头)和误分、误合的联锁要求。
2.航空插头联锁装置。
插座和插座完全用于开关柜。
二次接线接线和柜体快速接插件之间的相互作用可以用来满足电气控制的要求。
10KV开关柜详解
态表示； 5 继电器、接触器的电压线圈只能并联，不能串联； 6 控制顺序只能由控制电路实现，不能由主电路实现。
2-1 分闸合闸-初始状态
L+
SA置于就地
1、2接通
QA1
5 1L
KA1
SA
6 2R
PML
SEL KCO
PML
IN
QA1断开
SB1
SB2
XB4 1HL2
2HL2 3HL2
SEL SEL SEL XB1 XB2 XB3
QF WS
KO S3
QF QF S2
HQ KO
QA1
开关在运行位
置S9接通（试
验位置S8接通）
S9
S8
QF
QF
OFF
Y1
S1 S2
储能弹簧未储能
M
S3
KCO
SEL KA1 IN
L-
2-2 分闸合闸- 回路加电
高压开关柜的作用
高压开关柜广泛应用于配电系统，作接受 与分配电能之用。既可根据电网运行需要 将一部分电力设备或线路投入或退出运行 ，也可在电力设备或线路发生故障时将故 障部分从电网中快速切除，从而保证电网 中无故障部分的正常运行，以及设备和运 行维修人员的安全。因此，高压开关柜是 非常重要的配电设备，其安全、可靠运行 对电力系统具有十分重要的意义。
中置式
KYN 手 车
产品型号及含义
落地式 手车
KYN高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、 抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用 拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的 统一性。
浅析10kV高压开关柜的机械联锁.docx
浅析 10kV 高压开关柜的机械联锁摘要：机械联锁在 10kV 高压开关柜起着至关重要的作用，能够确保设备和人员的安全，防止误操作，进而能够确保电网的稳定可靠运行。
介绍了机械联锁中断路器与隔离开关的联锁实现，阐述了 10kV 高压开关柜断路器隔离开关的操作顺序，同时对联锁方式进行了探讨。
关键词：高压开关柜联锁方式机械联锁完整性1.概述为了防止现场操作人员无意识地实施错误的操作从而导致事故，除了加强对操作人员的培训以及实施工作票制度，我们还应在开关柜的设计中加入强制联锁装置或采取提示性措施。
对于高压开关柜而言需提供五种防止误操作功能，简称五防联锁：1、防止误分误合断路器；2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车；3、防止带电操合接地开关或挂接临时接地线；4、防止带有临时接地线或接地开关合闸时送电；5、防止人误入带电间隔。
为达到联锁实现，通常有以下几种方式机械联锁、?C 械程序锁、电磁锁、带电显示装置。
机械联锁：优点是可靠性高，但缺点零部件结构复杂，对加工工艺要求较高有些情况下很难实现；机械程序锁：优点是结构非常简单很容易实现，缺点但由于存在万能钥匙很难完全避免操作人员误操作。
而且这一方式无法适应无人值守变电站的要求；电磁锁：优点是机械联锁、机械程序锁都无法实现的情况下可考虑。
缺点由于电磁锁、分压瓷瓶传感器和导线均有损坏的可能还需外部电源供电可靠性差；带电显示装置：只能算是提示性措施毫无可靠性可言一般不推荐使用。
目前，我国 10kV 配电设备通常使用的开关设备都是金属封闭式设备，例如高压进出线柜、高压隔离柜、高压压变柜和所用变柜等。
变电所运行人员操作最为频繁的一种设备就是高压开关柜，所以 10kV 高压开关柜的机械联锁对于确保设备的安全运行，确保人员安全，预防误操作有着非常重要的作用，也是确保电网稳定安全运行的重要措施。
10kV 高压开关柜机械联锁是在其操作部位之间用互相联动和制约的机械结构来达到先后动作的闭锁要求， 10kV 高压开关柜机械联锁操作时不需要利用钥匙等进行辅助操作，能够随着操作顺序的正确进行，实现自动解锁。
10KV开关柜详解
气体来熄灭电弧的断路器。 • 磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中，使之拉长、冷
却而熄灭电弧的断路器。
操动机构
按操动机构所用操作能源的能量形式不同，操动机构
可分为以下几种：
1、手动机构（CS）：指用人力合闸的操动机构。
操作；
合、分闸动作速度快，不受电源电压变动的影响，且能快速自动重闸；
储能电机功率小，可交直流两用；
弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用
同一种操作机构，选用不同的储能弹簧即可，性价比优。
弹簧操作机构的缺点主要有：
结构比较复杂，制造工艺复杂，加工精度要求高，制造成本比较高；
继电器类型
中间继电器 电压继电器 电流继电器 时间继电器（具有延时功能） 热继电器（做过载保护）
……
1-5 控制器件-接触器、继电器有关符号
接触器控制对象：电动机及其它电力负载。 接触器技术指标：额定工作电压、电流、触点数目。
线圈
KM
接触器主触头－－用于主电路
（流过的电流大，需加灭弧装 置）
KM
辅助触头－－用于控制电路
常见故障和处理方法
断路器拒绝合闸
现象
可能原因
处理
断路器不动作，红灯 不亮
1．控制电源不正常，控制 或者合闸保险熔断。 2. 合闸转换开关接点不通 。 3.“ 远 方 、 就 地 ” 转 换 开 关投入错误。 4. 断路器辅助触点不通。 5. 断路器未储能。 6. 工艺连锁点未复位。 7. 机械机构故障。 8. 综保合闸回路内部故障 。 9. 合闸线圈烧坏
d、接地开关处于分闸位置时，开关柜下门及后门都无法打开，防止 了误入带电间隔。
10kV高压开关柜的故障及防范措施分析
10kV高压开关柜的故障及防范措施分析摘要：电力系统在运行过程中，会发生各种各样的故障，如果不及时处理，就会影响到电力系统的正常运行，给社会带来不利影响。
因此，必须要加强对10 kV高压开关柜的故障分析，及时采取防范措施，消除故障隐患，提高10 kV高压开关柜的运行效率。
本文将重点对10kV高压开关柜的故障及防范措施展开分析。
关键词：10kV高压开关柜；故障；防范措施1引言10 kV高压开关柜是电力系统的重要设备之一，主要用于三相交流50Hz，3.6-12kV电力系统中接受和分配电能，并对电路起到控制、保护及监测等功能。
据统计，在历次电网停电事故中，因10 kV高压开关柜故障原因占了较大比重。
保障用电的可靠性，防止因设备故障导致的跳闸停电，影响居民用电。
因此，为了确保在系统出现故障时，电力设备和操作员的生命安全，就需要加强对10kV高压开关柜故障的判断能力，以最快的速度将其排除，确保电网的稳定运行。
2 10kV高压开关柜发生故障的原因2.1 绝缘因素10kV高压开关柜绝缘材质、工艺水平、绝缘及阻燃性能参差不齐，主要有如下问题：1）触头盒的屏蔽结构设计存在缺陷：采用传统型屏蔽网，缩短了高电位与活门间的距离，且屏蔽网面积较大，与树脂结合处难免存在间隙，容易导致局部放电，造成环氧树脂电老化；2）穿墙套管设计不合理：套管爬电比距不满足 20kV/mm 的要求，且由于没有采用双屏蔽结构设计，容易引起套管安装面与内部放电现象，此外屏蔽线未正确安装在套管内侧，长期放电引起绝缘破坏导致闪络；3）安装嵌件设计不合理，在嵌件处有环氧料，由于环氧和金属收缩不一致，安装母排后与环氧不能完全贴平形成小气隙，在运行中引起放电；4)绝缘材料选用不当，如柜内主绝缘件不耐电弧、不耐高温、不阻燃、吸潮，击穿强度低；热缩套厚度不满足要求，易老化开裂等。
绝缘件性能的参差不齐导致了大量开关柜绝缘击穿事故的发生。
2.2 局放因素10kV高压开关柜内结构紧凑，电场分布复杂，极易发生电场分布不均匀引起的设备放电事故，影响设备的安全可靠运行。
10KV开关机构联锁
1. 小车开关具备有五防条件：(1) 防止误拉合断路器。
(2) 防止带负荷分、合隔离开关（或隔离刀）。
(3) 防止带接地刀闸（或接地线）送电。
(4) 防止带电合接地刀闸（或接地线）。
(5) 防止误入带电间隔。
开关柜可靠的连锁装置，为操作人员与设备提供可靠的安全性与保护，其作用如下：当接地开关（接地刀闸）在分闸位置时，手车才能从试验位置移至工作位置。
断路器在手车已充分在试验或工作位置时，才能操作。
手车在工作位置，二次插头被锁定不能拔除。
接地开关在合闸位置时，手车不能从试验位置移至工作位置。
接地开关仅在手车处于试验位置时才能操作。
只有在后下封板封闭的状况下才允许接地开关分闸。
只有在接地开关合闸的状态下才允许打开后下封板。
2.打开手车室柜门打开手车室柜门前应仔细观察柜门上的各项指示，确认本柜为操作对象，确认柜内元件处于正常的工作状态。
打开柜门后应首先阅读指示牌，消除误操作隐患。
4.推进手车将载有可移开部分的维护小车推至对应的开关柜前。
调整小车，使两支撑臂对准开关柜上的导轨，然后向前推动小车，使两支撑臂前端的锥形销子完全进入开关柜导轨下的槽里。
把两支撑臂尾部的带球手柄向内侧扳动到位，将小车锁定到开关柜上。
检查已确保小车已被可靠地锁定到开关柜上。
确认断路器在分闸位置。
确认接地开关在分闸位置。
左手将解锁手病插进底盘车左侧的解锁孔，按门上的操作指示逆时针旋转60度（此时一打开进出车摇把操作孔）。
右手将进出车摇把插入操作孔，顺时针旋转两圈，放开左手的手柄，右手继续操作直到底盘车左侧的指示显示“锁定”，此时手车在工作位置。
继续摇动操作把手，完成进车操作。
5.从工作位置抽出手车从工作位置抽出手车前，必须确认断路器已处于分闸状态。
如果断路器尚未分闸，抽出手车之前必须先将断路器分闸。
离开工作位置前，左手将解锁手柄插进底盘车左侧的解锁孔，按门上的操作指示逆时针旋转60度（此时已打开进出车摇把操作孔），此时可右手将进出车摇把插入操作孔，逆时针旋转两圈，放开左手的手柄，右手继续操作直到底盘车左侧的指示显示“锁定”，此时手车在断开位置/试验位置，手车上的插销插入柜体的相应孔内。
10kV开关柜机械联锁存在的问题探析
会被解锁 ， 因此可 以有效地减少失误操作 。 而被动式联锁可能 因为一些 非正常 的原 因使得解锁条件 出现 ， 实现解锁 。 这种联锁方式很容易造成 断路器 的误分 闸。 因此在开关柜 的设计 中应该尽量采用主动式联锁 这 样可以有效地避免出现事故 。 而 目前正在使用的各种开关柜 中， 依然存 在大量 的被动式联锁 ， 因此很有可能带来失误操作 ， 所 以要尽快减少这
一
国家对 于 “ 五 防”的要求 ，出了防止误分 、 误合断路器这一允许提 示性 的方法外 ， 开关柜结构 中必须完整 的实现其余联锁关系 。 每一项连 锁要求 ， 都可 以在一定 的开关柜 的操作 中体现 求 。
（ 一 ）防止带 负荷分 、合 隔离开关
般来讲 ，固定 柜已经做到 了隔离开关无法 在合闸情况下 进行操
作， 但是 在手 车柜中 ， 依旧存 在因为采用被动式联锁和电气联锁 而不能 有效地 防止带 负荷造作小车开关 。 （ 二 ）防止带电挂接 地线和带接地 线合 闸 对于防止带 电挂接地线和带 接地线合 闸的要 求一般可 以在一台开 关柜中实现 ， 但是有时并不要求防止带 电挂接地线和带接地线合 闸在一 定要 在同一个 开关柜 中 ， 而是要在不同的开关柜之间实现 ， 而机械联锁 很难 实现这一要求 。
般大部分开关柜都有防止误人带电隔间的功能 ， 但是 由于实际情
开关柜对断路器两侧 的隔离开关操作顺序要求一般是 ：在停电时 ， 先分线路侧隔离开关 ； 而在送 电时 ， 先合母 线侧隔离开关 。这样做 的主 要 目的是为 了在 出现操作失误时 ， 可以借助断路器 的作用将事故 的范围 缩减到最小 ， 避 免因为人为行 动造成更大 的损失 。 但 是实 际上要保证 断 路器两侧隔离开关能够严格按照上述操作顺序执行是有难度 的。 对 于环 网开关 和母联来说 ， 母线 和线路侧 两者的区分有一定难度 。 而对 于手车 柜来说 ， 断路器两侧 的触头则是 同时进 出的。 而且 如果隔离开关外侧安 装 电流互感器 ， 那 么情况也要 随之变化 。 只有断路器和隔离开关 之间的 联锁可靠性得到保证 ， 才能从根本上解决这些 问题 。
10kV双电源用户移开式开关柜联锁应用
10kV双电源用户移开式开关柜联锁应用作者：李毅涛来源：《科技风》2017年第05期摘要：简要介绍10kV移开式开关柜双电源供电方案的联锁应用，通过对进线、计量、电压互感器、母联断路器及母联隔离位置的分析，对10kV移开式开关柜联锁设计的一些相关内容，进行了简要的阐述。
关键词：10kV；移开式开关柜；联锁设计目前户内10kV变配电所常用的开关柜产品是铠装移开式开关柜（以下简称KYN28），与传统的固定式开关柜（以下简称XGN）相比，KYN28主要是利用手车的形式代替原有隔离开关的设计，主要的元器件如断路器、计量、电压互感器柜均安装在手车内，对后期的操作、运行、维护均方便快捷，更进一步的为智能无人看守变配电所打下了基础。
在实际运行过程中，手车具有运行、试验、断开三个位置状态，变配电所内一次系统运行方式及各类手车位置各有不同。
因此，在10kV移开式开关柜联锁设计对保障设备的安全运行起到了至关重要的作用。
10kV双电源用户供电指的是为用户提供两路10kV的电源，其中有一路是作为备用电源，假如有一路发生故障停电以后，另一路可以迅速供电，从而确保停电几率的减少，降低停电风险。
10kV双电源的用户多用见于政府机构、学校及医院等重要的单位或机构。
他们对于供电的稳定性要求较高，不但是有两个独立电源，而且备用电源。
随着经济的快速发展，大多数的企业也要求10kV双电源设计。
一、双电源10kV分合操作联锁设计1）在目前的工程实际运用中，图示1所示的双电源单母线分段运行方式，对于两台进线断路器及联络断路器有以下两种运行方式：①两路10kV进线允许同时供电，断路器1QF、2QF、3QF中只允许同时有两台断路器处于合闸状态，我们通常称之为“三选而”。
正常供电时1QF、3QF两台处于合闸状态，2QF断路器处于分闸、摇出状态；②两路10kV进线只允许一路供电，断路器1QF与3QF只允许一台处于合闸状态，我们通常称之为“二选一”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
+考核内容：10KV开关柜的联锁及实现方法(KYN28-10、KYN18-10、XGN2-10) 姓名专业得分
一、填空题（每格2分，共80分）
1、我公司主推高压柜有 KYN28-10 、 KYN18-10 、 KYN61-40.5 、 XGN2-10 ，其中 KYN28-10 既可实现双面维护又可实现柜前维护。
2、高压柜的手车位置一般有工作位置、试验位置、拉出
位置等位置。
3、手车按使用功能可分断路器手车、 PT手车、隔离手
车、计量手车、接触器手车。
4、五防联琐的实现方式有机械联锁、机械程序锁、电磁锁
、带电显示装置等。
5、当接地开关及断路器在分闸位置时，手车可以从试验位置移
至工作位置；而接地开关在合闸位置时，手车不能从
试验位置移至工作位置。
6、隔离手车或计量手车在合闸位置时，在该回路的邻柜断路器才能
合闸。
7、KYN28柜手车联锁中，防止带负荷推入拉出断路器手车是靠断路器
机构内引出至底盘车实现联锁，而隔离手车需加装电磁锁或
闭锁电磁铁，使其在带电时无法推拉手车；而KYN18隔离柜的联锁不一样，由于推进机构中无法加装电磁锁，只能在手车室门上安装电磁锁。
8、断路器只有在断路器手车已正确处于试验位置、工作位置位
置时，才能合闸操作。
9、XGN2-10柜，操作面板手柄必须处于检修位置时才能开前下门；
操作面板手柄必须处于分断闭锁位置时才能操作隔离开关；
操作面板手柄必须处于工作位置时才能合断路器；
10、柜体处于停电检修状态时，程序锁钥匙在后中门锁孔内；
柜体处于带电运行状态时，程序锁钥匙在前下门背面锁孔内；
11、XGN2-10柜停电检修操作顺序为：分断路器→转动操作手柄（
至分断闭锁位置）→分上/下隔离开关→合上（或下）接地开关
→转动操作手柄（至检修位置）→开前下门→开后中门→
开电缆室门。
二、问答题
1、高压柜的五防联锁指的是哪五防？（10分）
答：防止误分误合断路器；防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车；防止带电操合接地开关或挂接临时接地线；防止带有临时接地线或接地开关合闸时送电；防止人误入带电间隔。
2、简述几种联锁的实现方式，并介绍一下各自的优缺点？
答：机械联锁、机械程序锁、电磁锁、带电显示装置
机械联锁优点：可靠性高；缺点：零部件结构复杂，对加工工艺要求较高，有些情况下很难实现。
机械程序锁优点：结构非常简单，很容易实现；缺点：但由于存在万能钥匙，很难完全避免操作人员误操作。
而且，这一方式无法适应
无人值守变电站的要求。
电磁锁优点：机械联锁、机械程序锁都无法实现的情况下可考虑。
缺点：由于电磁锁、分压瓷瓶（传感器）和导线均有损坏的可能，还需外部电源供电，可靠性差。
带电显示装置只能算是提示性措施，毫无可靠性可言，一般不推荐使用。
