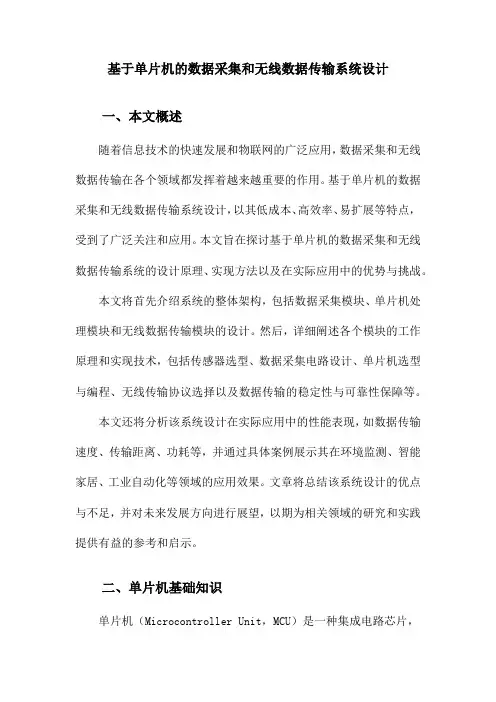

基于单片机的数据采集和无线数据传输系统设计
基于单片机的数据采集和无线数据传输系统设计一、本文概述随着信息技术的快速发展和物联网的广泛应用，数据采集和无线数据传输在各个领域都发挥着越来越重要的作用。
基于单片机的数据采集和无线数据传输系统设计，以其低成本、高效率、易扩展等特点，受到了广泛关注和应用。
本文旨在探讨基于单片机的数据采集和无线数据传输系统的设计原理、实现方法以及在实际应用中的优势与挑战。
本文将首先介绍系统的整体架构，包括数据采集模块、单片机处理模块和无线数据传输模块的设计。
然后，详细阐述各个模块的工作原理和实现技术，包括传感器选型、数据采集电路设计、单片机选型与编程、无线传输协议选择以及数据传输的稳定性与可靠性保障等。
本文还将分析该系统设计在实际应用中的性能表现，如数据传输速度、传输距离、功耗等，并通过具体案例展示其在环境监测、智能家居、工业自动化等领域的应用效果。
文章将总结该系统设计的优点与不足，并对未来发展方向进行展望，以期为相关领域的研究和实践提供有益的参考和启示。
二、单片机基础知识单片机（Microcontroller Unit，MCU）是一种集成电路芯片，它采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能集成到一块硅片上，构成一个小而完善的微型计算机系统。
单片机具有体积小、功耗低、控制功能强、扩展灵活、抗干扰能力强、性价比高等一系列优点，因此在工业控制、智能仪表、汽车电子、通信设备、家用电器、航空航天等许多领域得到了广泛应用。
单片机按照其内部结构可以分为多种类型，例如8051系列、AVR 系列、PIC系列、ARM系列等。
每种类型的单片机都有其独特的指令集、架构和外设接口，因此在使用时需要了解其具体的特性和编程方法。
在数据采集和无线数据传输系统设计中，单片机通常作为核心控制器，负责数据的采集、处理、存储和传输。
通过编程，单片机可以控制外设进行数据采集，如使用ADC（模数转换器）将模拟信号转换为数字信号，或者使用传感器接口读取传感器的输出值。
基于RF的无线数据传输系统的设计的开题报告
基于RF的无线数据传输系统的设计的开题报告一、课题背景及意义随着物联网、移动互联网等技术的快速发展，无线通信技术在各个领域都得到了广泛应用，特别是在智能家居、智能医疗、智能交通、农业监测等领域，更是需要具备低功耗、远距离传输、高速传输、抗干扰等特点的无线数据传输技术支持。
基于RF的无线数据传输系统满足了这些需求，因此在现代化生产生活中广泛应用，成为新一代无线通信技术的重要组成部分。
本课题旨在设计基于RF的无线数据传输系统，通过对系统的设计、实现及测试验证，为国内外企业提供可靠的基于RF的无线数据传输解决方案。
二、研究内容1. RF无线通信原理的研究；2. 基于RF的无线数据传输系统的设计；3. 系统硬件及软件的实现；4. 系统性能测试及数据分析。
三、研究方法1. 文献调研法：收集国内外RF无线通信技术的研究成果，深入了解基于RF的无线数据传输系统的技术原理、研究现状和发展趋势；2. 系统设计法：通过对基于RF的无线数据传输系统的功能和性能的要求，构建系统的功能模块、数据传输方式、数据地图等关键要素的设计方法；3. 系统实现方法：根据设计的模块，利用模块化设计原则和现有的通信模块、传感器等硬件元件，完成系统硬件及软件的实现；4. 系统测试方法：通过实验室里的测试设备，分别测试系统的数据传输速率、通信距离、稳定性等性能指标，并对测试数据进行分析。
四、预期成果1. 完成基于RF的无线数据传输系统的设计和实现；2. 验证系统在不同场景下的性能指标；3. 提供基于RF的无线数据传输解决方案，为厂商和企业提供参考。
五、进度安排1. 2月：完善开题报告，包括调研和系统设计；2. 3-5月：系统实现和功能测试；3. 6月：性能测试及数据分析；4. 7月：论文撰写和答辩准备。
六、存在的问题及后续建议本课题研究难度较大，需要投入大量的时间和精力。
其中如PCB设计以及不同硬件模块的连接互通等，都需要专业的硬件设计人员。
基于CC1100的无线数据传输系统设计
线数据传 输技术 在工业 、 等领域 得到应用 广泛 口。 民用
１ 无线数据传输 系统结构
微功 率短距 离无线 数 据传 输 技术 作 为一 种 无线 通 信
实用 技术 ， 使用 单 片射 频收 发 芯片 ， 一般 加上 微 控 制器 和
少量 外 围器件构成 专用或 通用无线 通信 模块 ｌ ， ２ 只要依 据 ］
维普资讯
发
８Ｂ 年Ｉ月 Ｂ７ 己
第 己 卷 第１ ５ 醐
基 于 Ｃ ｌ Ｃ ０的无线 数 据传 输 系统 设 计 ｌ Ｏ
李丽 军 王代 华 祖 静
太原 ００５） ３ ０ １ （ 中北 大 学 动态 测 试 与 智 能 仪器 教 育部 重 点 实验 室
了分析 ， 出了设计思路和硬件 电路 ， 重点 阐述 了通信模块的接 口实现过程 。 给 并
关键词 ： 无线通信 ；数据传输 ；微控制器 ；射频芯 片
中图分类号 ：Ｔ １ ． Ｎ９ ９３ 文献标识码 ：Ｂ
Ｄｅ ｉ ｎ ｏ ｒ ｌｓ ａ ａ ｔ ａ ｓ ｉ ｓｏ ｙ ｔ ｍ ａ ｅ ｎ ＣＣ １ ｓ ｇ ｆ ｗｉ ｅ ｅ ｓ ｄ ｔ ｒ ｎ ｍ ｓ ｉ ｎ ｓ ｓ ｅ ｂ ｓ ｄ ｏ １ ０ ０
ＰＩ ６ ７ ｎ Ｃ１ Ｆ８ ７ ａ ｄＣＣ１ ０ ． ｅｇ ｖ ｕ ｈ ｅ ｉｎ ｏ ａｄ ｒ ｏ ｔ ｒ ， ｆｅ ｎ ｌｚ ｄ ｔ ｅ ｗｏ ｋ ｐ ｉｃｐ ｅｏ ｈ ｓｓ ｓｅ １ ０ Ｗ ｉｅｏ ｔｔ ｅｄ ｓｇ ｆｈ ｒ ｗａ ｅ ｓ ｆｗａ ｅ ａｔ ｒａ ａｙ ｅ ｈ ｒ ｒｎ ｉｌ ｆｔ ｉ ｙ ｔ ｍ．
Ｌ ｉ ｎ Ｗａ ｇＤ ｉｕ Ｚ ｉｇ ｉ ｊ Ｌｕ ｎ ａｈ ａ ｕＪｎ
（ ｎｓ ｙｏ ｄ ｃｔ ｎｋ ｙＬ ｂ ｏ ｙ ａ ｃ ａ ｕ ｅ ｎ ￣Ｉ ｔｌｇ ｎ ｎ ｔｕ ｎ ， Ｍｉｉ ｒ ｆ ｕ ａｉ ｅ ａ ｆ ｎ ｍｉ Ｍｅ ｓ ｒｍｅ ｔ ｎ ｅ ｉ ｔ ｓｒ ｍｅ ｔ ｔ Ｅ ｏ Ｄ ｌｅ Ｉ
电力远程数据采集无线传输系统设计
电力远程数据采集无线传输系统设计
近年来，随着电力行业的迅速发展，对电力设备运行状态的实时监测和远程数据采集的需求越来越大。
为了满足这一需求，设计一种电力远程数据采集无线传输系统，以实现对电力设备的远程监测和数据采集。
该系统主要由电力设备、传感器、数据采集器、无线传输模块和监控中心组成。
电力设备通过传感器采集到的温度、湿度、压力等各种参数数据，通过数据采集器进行采集和处理。
数据采集器具备高精度的数据采集能力，能够实时采集电力设备的运行状态数据，并将其通过无线传输模块传输到监控中心。
无线传输模块采用无线通信技术，通过无线网络将采集到的数据传输到监控中心。
无线传输模块具备高速、稳定的数据传输能力，能够保证数据的可靠传输。
同时，采用无线传输模块可以避免布线困难的问题，提高了系统的灵活性和可扩展性。
监控中心是整个系统的核心部分，它接收并处理来自各个电力设备的数据，实时监测电力设备的运行状态。
监控中心具备强大的数据处理和分析能力，能够对采集到的数据进行实时分析和预测，及时发现设备运行异常情况，并作出相应的处理和预警。
设计该系统时，需要考虑到采集数据的准确性和实时性。
传感器的选择和安装位置要合理，确保能够准确采集到电力设备的
运行状态数据。
同时，无线传输模块的选择和布置要充分考虑信号的稳定性和覆盖范围，以保证数据的可靠传输。
总之，电力远程数据采集无线传输系统的设计，对于实现电力设备的远程监测和数据采集具有重要意义。
该系统能够提高电力设备的运行效率和安全性，减少人力资源的浪费，进一步推动电力行业的发展。
同时，该系统设计的成功将为其他行业的远程数据采集提供一定的借鉴和参考。
串口通用无线数据传输系统设计
［ ２ ］ 张 玉健 ． 基 于ｎ Ｒ Ｆ ２ ４ Ｌ Ｏ １ 的 无 线 温 湿度 检 测 系 统设 计 ［ Ｊ ］ ． 物联 网技 术， ２ ０ １ ２ ， １ ２ （ １ ） ： ２ １ — ２ ３ ． ［ ３ ］ 宏 晶科 技 ． Ｓ Ｔ Ｃ ８ ９ Ｃ ５ １ Ｒ Ｃ ／ Ｒ Ｄ ＋ 系 列 单 片机 中文 指 南， ２ ０ ０ ５ ．
Байду номын сангаас
构， 全双工 串行 口， 片内晶振及时钟 电路 ， 是一种价格低廉的通用微
处理器 。
图４ 为 串 口通 用 无 线数 据 传 输系 统 的典 型 应 用 方 案 ， 该 传 输系 统 尚不 具备 多节 点 组 网互 通 功 能 ， 最 典 型 的应 用 是 两 个通 信 节 点 之 间的 点 对 点 无 线通 信 。 数据终端 、 数字话机、 低 速 多媒 体 终 端 可 通 过 ４无 线 模块 与单 片 机 的连 接 Ｒ Ｓ ２ ３ ２ 串 口连 接无 线传 输 系 统 ， 与 通 信对 端 的 终端 进 行 无 线通 信 ， 其 单片机通过６ 个控 制和数据 信号线与ｎ ＲＦ ２ ４ Ｌ ０ １ 相连接 ， 如 图３ 最高无 线通信速率为 １ Ｍｂ ｐ ｓ 。 所示 。 其 中Ｃ Ｓ Ｎ为 芯 片 的 片选 线 ， Ｓ Ｃ Ｋ为 Ｓ Ｐ Ｉ 时钟 ， ＭＩ Ｓ Ｏ和 ＭＯ Ｓ １ 分 别为Ｓ Ｐ Ｉ 数据输出和输入 ， Ｉ Ｒ Ｑ 为可屏蔽 中断信号， Ｃ Ｅ 为芯片模 式控 ７结语 制线 。 Ｃ Ｓ Ｎ、 Ｓ Ｃ Ｋ、 ＭＩ Ｓ Ｏ、 ＭＯ Ｓ Ｉ 构 成 了ｎ ＲＦ ２ ４ Ｌ ０ １ 的硬 件 Ｓ Ｐ Ｉ 端 口。 本文提 出的一 种串 口无线数 据传输系统成 本低廉、 结构简单 、 ｎ ＲＦ ２ ４ Ｌ ０ １ 与单 片机 的连 接 主 要 是ｒ １ Ｒ Ｆ ２ ４ Ｌ ０ １ 的硬 件 Ｓ Ｐ Ｉ 端 口的 通 用 能力 强 ， 所 有具 备通 用 串 口的 通信 终端 都 可 以 连接 此 无 线 传 输 连接 ， 单片 机 可 用Ｉ ／ ０口Ｐ Ｏ ． １ － Ｐ ０ ． ４ 模拟硬件Ｓ Ｐ Ｉ 口， Ｉ ＲＱ和 Ｃ Ｅ 分 别 系统从而实现无线通信 。 基于此无线传输系统 ， 用户可以很方便的 接 单 片 机 的Ｐ ０ ． ５ 和Ｐ ０ ． ０ 口。 实现无线语音通信 、 无 线数据通信 、 无 线视 频 传 输 。
基于GSM的无线数据传输系统的设计
／
统具有与 鼬络化测控设备配合工作的能力 系统具备 以太网接 口。 能够与个人计 算机 、 嵌八
式 系统 等 相 关 设 备 进 行 盖 连 互 通 于上 层 信 息 管理 系统 获取 本 系统 所收 集 的数 据 并 通 过 便
本 系统发 出控制信号 经过测试表明 。 对提 高远程监控 的数据传榆效 率及 降低监控 系统的
＼
开发 案
＼
备 监视 和 控 制 的 同 时 可 以将 采 集 到 的数 据 传 送 到 控 制 模 块 、 以太 网模 块 ，辅 以相 应 的 输 人 输 出模 块 即 可 完
中心的多台计算 机或设备 ．实现控制 系统与 管理系统
的互 联 。
成， 模块 清楚 、 任务调度简单 、 数据处理量小 、 实时性 对
展． 提高 了 Ｇ Ｍ 网络 的利用率 。 Ｓ
统仿真平 台进行模拟测试 。
２ 仿 真 设 计 方 案
２１ 系统 架 构 ．
本文提 出的远程监 控系统模型 由控制 中心 监 测 中心结点和远程监测 终端 三部分组成 。如 图 １ 所示 。
控制现场 控制 中心
．
１ 嵌 入 式 系统 和 远 程 监 控 系统
要 求 不 高 ． 以本 系 统 选 择 了 微 控 制 器 ＋ 制 系 统 软 件 所 控 的架 构 来 完成
（ ） Ｓ 无 线 通 信 终 端 １Ｇ Ｍ Ｇ Ｍ 无 线 通 信 终 端 位 于 被 测 对 象 的控 制 现 场 ． Ｓ 不 同 的测 控 系统 由 于采 集 的 数 据 不 同 ．在 体 系 结 构 上 也 有 所 不 同 。 由微 处 理 器 、 感 器 、 它 传 执行 机 构 和 Ｇ Ｍ 通 Ｓ
无线数据传送系统_电子专业毕业设计
无线数据传送系统摘要随着信息技术的不断发展，无线通信在信息化时代起着愈来愈重要的作用。
鉴于以上原因，在本次大赛中简单设计了无线数据传输系统，该系统具有单工通信，将接收数据上传计算机的功能。
可广泛应用于遥控、监测等领域，适应现阶段科技的发展要求。
详细介绍了单片机与无线收发芯片之间的连接情况，对单片机的串行发送，无线传送中的干扰问题及解决问题的方法都做了比较详细的分析，而且还以表格的形式汇总了所用芯片的技术参数，为该项设计成果应用于工业生产提供了可借鉴的实验材料。
AbstractThis design realizes the lead-in data delivers, the system includes send out mold piece, receive mold a line correspondence mold piece, result manifestation that mold an etc. Sending out to carry with received to carry to adopt the light electricity coupling the machine, improving the anti- interference ability of the system on the certain degree. That system has the single work correspondence function, having will receive the data on the function that spreading the calculator. That system is extensive to apply in the remote control, monitor realm, adapt to the development request of current science.目录1.设计任务及性能指标 (2)1.1设计任务 (2)1.2 主要性能指标 (3)2.方案选择及确定 (3)3.设计方框图 (5)4.基本设计单元电路 (6)4.1单片机控制芯片 (6)4.2 RS－232通信接口 (7)4.3发射模块 (8)4.4接收模块 (10)4.5 显示模块 (11)5.软件分析 (14)5.1 软件功能 (14)5.2 系统软件流程图 (15)6.系统测试及分析 (16)7.结束语 (18)8.参考文献 (18)1.设计任务及性能指标1.1设计任务设计并制作适用无线数据传输的发射机和接收机，要求能实现数字数据的无线传送，在发送端和接收端均有相应的数据显示，通过显示可以证明所接收的数据是正确的，同时接收到的数据可以上传计算机。
数据无线传输网络系统的设计
Ｋｅ ｗｏ ｄ ： ｅ ｄ ｇａ ｄＲｅｅｖｎ ｉ ｌｓ ｔ； Ｍ ａｔｒｓ ｖ ；Ｍ ＣＵ；Ｋｅ ｂ ａｄａ ｄＤｉ ｌｙ ｙ ｒ ｓ Ｓ ｎ ｉ ｃｉｉｇＷ ｒ ｅ ｓ ａ ｎ ｎ ｅ Ｄａ ｓｅ －ｌ ｅ ａ ｙ ｏ ｒ ｓ ａ ｎ ｐ
０ 引 言
钟功能。键盘及显示模块可 以使用键盘和显示芯 片 ＨＤ ２９ ７ ７
了按键 显示时钟功能。
关键词 ： 数据 无线发送 与接收； 主从式； 单片机： 盘显示 键
中图分类号 ：Ｐ ９ Ｔ ３３ 文 献标识码 ： Ｂ 文章编号 ：６ １ ７ ２（０ ０８０ ９－３ １７ － ９ ． １）．０ ８０ ． ４ ２
Ａｂ ｔａ ｔ Ｔ ｉ ｐ ｐ ｒｎｒｄ ｃ ｓａｗｉ ｌｓ ａａｔａ ｓ ｓｉｎｎ ｔ ｒ ｙ ｔｍ ｉｈｉ ａｅ ｎｍａｔｒｓａ ｅＳ ｓｒｃ ： ｈｓ ａ ｅ ｔ ｕ ｅ ｒ ｅ ｓｄ ｔ ｎ ｍｉｓｏ ｅｗｏｋｓ ｓ ｉ ｏ ｅ ｒ ｅ ｗｈｃ ｂ ｓ ｄｏ ｓ －ｌｖ ＴＣ８ Ｃ５ ， ｔ ｅ ｓ ｅ ９ ２ ｗｉ ｔ ｈｈ ｇ ａ ｆ ｕ ｅｖｓ ｇｔｍｐ ｒｔｒ ｎ ｔ ｄｔ ａａｉ ａ ｍｅ Ｉｍａ ｌ ｓａｃ ｅｗｉ ｌｓ ａａｔ ｎ ｍｉｓ ｎｎ ｔ ｒ ｉｈｉ ｍａ ｅ ｏ ｌ ｐ ｒｉｉ ｏ ｓ ｎ ｅ ｅａｕｅａ ｄｈｌ ｉ ｄ ｔ ｒ ｌｉ ．ｔ ｉ ｙｒ ｅ ｒｈｔ ｒ ｅ ｓ ｔ ａ ｓ ｓｉ ｅｗｏｋｗｈｃ ｄ ｍｉ ｙ ｎｅ ｔ ｎ ｅ ｈ ｅ ｄ ｒ ｏ ｓ
即可 。
ｃ ｉ ｃｕ ｅ ｔ ｅｈ ｍｉ ｉ ａａ ａ ｑ ｉ ｔ ｎ ｃｒ ｕ ｔ ｈ ／ ｃ ｎ ｅ ｉｎ ｃ ｃ ｆ ｔｅ ｔｍｐ ｒ ｔ ｒ ｔ ｃ ｕ ｓ ｉ ｎ ｃｒ ｕ ｔ ｔ ｅ ｐ ｗｅ ｉ ｈ ｐ ｉ ｌ ｄ ｕ ｄ ｔ ｄ ｔ ｃ ｕ ｓ ｉ ｉ ｉ ｔ ｅ Ａ Ｄ ｏ ｖ ｒ ｏ ｉ ｕ ， ｎ ｈ ｙ ｉｏ ｃ ， ｓ ｒ ｈ ｅ ｅ ｕ ｅｄ ａ ａ ｑ ｉ ｔ ｉ ｉ ｈ ｏ ｒｃｒ ａ ａ ｉｏ ｃ ， ・ ｃ ｉ ａ ｄｔ ｅ ｄ ｔ ａ ｓ ｉ ｉ ｇｃｒ ｕ ｔ ｅｍａ ｔｒ ｉ ｇ ｅｃ ｉ ａ ｉ ｌｙｉ ｔ ｔ ｇ ａ ｄｓ ｅ ｉ ｉ ｇ ｗｉ ｅｋ ｙ ｈ ｎ ｌ ｇｏ ｔ ｅ ｓ ｖ ｉ － ｕ ｔ ｎ ａｔ ｎ ｍ ｔ ｉ ｉＴ ｓｅ ｌ ｈ ｐ ｃ ｎｄ ｓ ａ ｒ ａ ｉ ｎ ｃ ｆ ｎ ｔ ｔ ｅ ａ ｄ ｉ ｆ ｌ ｅｓ ｈ ａ ｒ ｔ ｎ ｃ ． ｈ ｓ ｎ ｐ ｎｏ ｎ ｐ ｙ ｈｈ ｎ ｈ ａ ｎ ｇ ｅ ｃ ｉ ． ｅ ｗｈ ｌ ， ｎ ｏ ｄ ｒｔ ｋ ｈ ｎ ｔ ｒ ｃ ｎ ｅ ｉｎ ｌ ｃ ｒ ｉ ｇ ｄ ｔ ｎ ｅ ｕ ｉ ｌ， ｅ ｄ ｓ ｎ ｒｄ ｓｇ ｓ ｔ ｅｃ ｏ ｋ ｄ ｓ ｌ ｙ ｌ ｈ ｐ Ｍ ａ ｎ ｉ ｉ ｒ ｅ ｍａ ｅ ｔｅ ｍｏ ｉ ｏ ｖ ｎ ｅ ｔ ｒ ｏ ｄｎ ａ ａ ｄ ｂ ａ ｔ ｕ ｔ ｅ ｉ ｅ ｅ ｉｎ ｌ ｃ － ｉｐ ａ ｅ ｏ ｏ ｙｅ ａ ｆ ｈ ｇ ｈ ｆ ｎ ｄ ｎｉ ｈ ｕ ｃ ｏ ｎｔ ｅｍａ ｔｒ ｉ ｇ ｅｃ ｉ ． ｓ ｅ ｎ ｌ ｈ ｐ ｓ
单片机的无线数据传输系统设计【开题报告】
开题报告通信工程单片机的无线数据传输系统设计一、课题研究意义及现状随着通信和信息技术的不断发展，短距离无线通信技术的应用步伐不断加快，正日益走向成熟。
短距离无线通信泛指在较小的区域内（数百米）提供无线通信的技术，目前常见的技术大致有802.11系列无线局域网、蓝牙、HomeRF和红外传输技术。
无线通信技术的发展和成熟，为各种潜在的工程技术应用提供了新的通信方法和手段。
目前许多应用领域都采取无线的方式进行数据传输，这些领域涉及到小型无线网络、无线标签身份识别、非接触RF智能卡等。
与有线数据传输方式相比，无线通信的信道环境比较恶劣，可以实现的最高传输速率往往会受到很大的限制。
但无线通信也具有一些独特的优势：首先，无线通信的数据传输距离比较远（可以达到或超过RS485及CAN总线的传输距离）；其次，无线通信设备在使用过程中不需要连接通信线缆，简化了工作流程，降低了设备成本。
所以尽管无线通信方式在单片机系统中应用不如其他数据传输方式广泛，还是有必要对无线数据传输方式进行介绍。
在常用的电子电路设计中，单片机是用得最多的器件。
由它制作的电子器件，具有价格低，体积小，性价比高的优势。
因此在实际电子产品的设计中，单片机得到了广泛的应用。
本课题是利用单片机实现无线数据传输，目的是通过此课题，进一步熟练使用单片机。
在设计本课题过程中，需要了解目前已有的多种实现单片机实现无线数据传输的技术，并加以提炼对比，提出改进的的技术方案，最后完成C语言编程和程序设计，并进行电路调试和测试。
本课题设计完成后，要求设计者进行多次性能测试，测试内容包括数据传输速率，数据丢失率，写出测试报告。
本文介绍了一种无线传输系统，他应用单片机和无线传输模块PTR2000，通过无线方式进行数据传输。
特别适合工业控制场合；可直接接CPU串口使用，也可以接计算机RS232接口，软件编程非常方便。
该系统使用灵活、成本低廉，可方便地嵌入到无线测控系统中。
基于GPRS无线数据采集与传输系统设计
1.引言1.1课题研究背景目前，无线通信已经深入到寻常百姓家，在中国移动通讯通讯网络覆盖率已超过90%。
针对通信网络的可靠性，数据传输速率，GPRS通信业务是移动通信网络中无线数据传输的一个更好的选择。
基于GPRS无线数据采集与传输系统的研究在当前工厂生产控制和安全预防等方面有着相当实用的应用意义。
在这个信息传输飞速传输时代，数据的交换与传输是各种信息交流的重要方法。
数据传输的各种技术也应运而生，尤其是Internet的飞速发展让我们将信息的传递速度提升到前所未有的高度，为人们的信息交流打下了坚实的基础。
但是因为各种地理条件限制和线路安装的困难，使无线数据传输数据更加受到人们的青睐。
随着Internet网络的在人们生活中的逐渐普及，网络在我们的生产生活中占有越来越重要的地位，而且网络的数据传输已经是我们生活中不可缺少的一部分。
因此当我们越来越离不开网络的时候，我们就非常希望通过网络来实现方便的、快捷的信息传递交流和长距离设备控制。
这些想法已经在我们生活的一些领域中得到了实现，例如网络会议等。
当今生产生活中有越来越多的应用系统，采用的是微控制器或者单片机系统对其进行控制，因此我们把这样的系统统一称之为嵌入式系统。
这种系统具有体积小、开发方便、生产成本低廉等优点，在生活中的很多领域得到了广泛的应用，但是这种系统的传输系统功能非常有线。
以单片机作为控制核心，与一些传感器等一些设备结合从而实现一些功能。
1.2课题研究的目的和意义目前，我国在水利、电力、天然气和石油等的监测中还没有经济实用的自动化数据采集和传输设备，尤其是在偏远的乡村、山区以及其他恶劣环境下的数据传输更加的困难，不能满足工业现代化、自动化的要求。
GPRS通信系统是现代测控的基础，用于获取各种采集到的数据，因为GPRS通信系统作为获取信息的重要工具，正广泛应用于生产、科研的各个领域。
随着通信事业的发展，我国已建成了覆盖全国的GSM数字蜂窝移动通信网，GSM网络中重要发展的GPRS网络也已经投入使用。
模拟信号数字无线传输系统的设计
目录摘要 (1)关键词 (1)Abstract (1)Key words (2)1 前言 (2)1.1 选题的目的与意义 (2)1.2 简述模拟信号与数字信号 (2)2 设计任务与要求 (2)2.1 设计任务 (2)2.2 基本要求 (3)3 总体方案设计与方案论证 (3)3.1总体方案设计 (3)3.2 方案论证与选择 (4)3.2.1 无线传输方式的选择 (4)3.2.2 模数转换 (4)4 硬件电路与软件设计的实现 (8)4.1 硬件电路的实现 (8)4.1.1 控制处理器外围电路 (10)4.1.2 红外发射电路的实现 (10)4.1.3 模数转换电路的实现 (10)4.2 软件设计 (11)4.2.1 发射机软件设计 (11)5 系统调试与调试中的问题 (12)5.1 模数转换的调试 (12)5.2 红外发射接收的调试 (12)参考文献 (13)附录 (13)附录 1 发射机程序 (13)模拟信号数字无线传输系统的设计摘要通信系统分为模拟通信系统和数字通信系统，如果我们在发送端的信息源中包括一个模/数转换装臵，在接收端包括一个数/模转换装臵，在发送端与接收端之间通过红外作为载波进行通信，则可以实现模拟信号数字无线传输。
本文主要从三个方面进行设计与实现：（1）AT89S51单片机对A/D转换器的控制，从而对模拟信号进行抽样、量化、编码后转换为数字信号；（2）单片机对数字信号进行编码与38Khz 红外载波调制通过红外线发射；（3）接收机接收到的调制信号经红外接收头进行解调还原数字信号，再经单片机的处理，通过D/A，以及信号的放大，最后再经过低通滤波器还原成模拟信号，从而实现模拟信号数字无线传输演示的全过程。
关键词:模拟信号数字传输；无线传输；红外通信；模数转换Analog Digital Wireless Transmission CommunicationSystemAbstractCommunication system is divided into analog communication systems and digital communication systems, if we send the client's information sources include a A / D converter, the receiver includes a D / A converter, in between the transmitter and the receiver as by infrared carrier to communicate, you can transmit analog signal digital infrared communications. This article mainly focuses on three aspects: (1) AT89S51microcontroller on the A / D chip to control the analog signal sampling, quantization, encoded into digital signals; (2) single chip digital signal processing and modulation 38KHZ IR through infrared emission; (3) base station receives the first modulated signal by the infrared receiver to demodulate digital signal reduction by the microcontroller processing, through the D / A, and signal amplification and finally through the reduction of low-pass filter into an analog signal, in order to achieve different place communication.Key words: Analog signal digital transmission ；wireless transmission ；infrared communication ；analog _digital conversion1前言1.1选题的目的与意义移动通信是现代通信技术和计算机技术高度发展和紧密结合的产物。
基于USB接口的无线数据传输系统的设计
有集成的SIE ,FIFO 存储器、 发送器和电压调整器的高性能 USB 接口 芯片， 同时还支持DM A逻辑传输形式。 他通常应用于基于微控制器的 系统中，并且可以通过高速的并行接口和系统中的微处理器进行通 信， 其中最高并行接口 速率可以达到2 M s， B/ 是一个具有 8 位数据总 线和一个地址的存储与数据交换设备。 采用28PIN脚模式， 有5028 和 TSSOP28 封装， 用来实现USB 协议层的完整功能。 SIE 具体功能如下:
一台主机到设备的连接需要许多层与实体之间的相互作用 。
MB/ s,3士 V 双极性输人范围， 0.3 可接受 4.5- 5.5 V 工作电压、 工业级 标准工作环境温度范围为一 +85`C。 40也就是说， 利用该芯片可以完成
微控制器所送出的信号到符号 USB 规范的信号的转换。 (2) 利用PDIUSBD12 集成电路来实现 USB 接 口的硬件 电路设
「一一一一一 泣 一 ’1 可
厂 i 一， 一~ 一一- 一 一.一 一 一 一一 ， ~ I
微处理器(80C51)进行核心程序的设计， 即用80C51 来实现其所 需的功能， 具体将数据信号转换为符合 USB 规则的信号，则完全由 PDIUSBDI2 来完成。 这样以来， 既可以 利用80051 中丰富的软件资 源， 又可以利用 USB 总线技术的即插即用、 热插拔等特性， 可以使开 发设备的成本降低、 缩短开发产品的时间周期。单片机与PDIUSBDI2
( 1) Philips 公司 生产的型号为PDIUSBDI2 的接口 芯片是一个具
同 步方式识别、 串 并/ 转换、 特填充 解填充、 比 / CRC校验/ 生成、 PID确
认/ 生成、 地址识别和握手信号的鉴定/ 生成 、 批处理数据传输可达 1
FC-201在无线数据传输系统中的应用设计
接 收 到 的数 据 不 作 任 何 处 理 转 送 给 用 户 终 端 ， 数据 传 输 模
块 只起 数 据 传 输 的作 用 。Ｆ Ｃ一２ １ Ｓ最 适 合 点 对 多 点 的 ０／
通 信 方 式 ， 种 方 式 首 先 要 设 １个 主 站 ， 余 为从 站 ， 有 这 其 所 站 都 编 一 个 唯 一 的地 址 码 （Ｄ码 ） Ｉ 。通 信 的 协 调 完 全 由 主 站控制 ， 主站 采 用 带 地 址 码 的数 据 帧 发 送 数 据 或 命 令 ， 从
多 可 寻 址 ４ ０ ６个 用 户 。 ９
终 端 可 向 电 台传 送 数 据 。Ｆ Ｃ一２ １ Ｂ的 发 送 数 据 缓 冲 区 ０／
有效值为 ７ ２字 节 ， 般 情况 下 ， 户 终端 连 续 向 电 台传 送 一 用 ７ ２字 节 数 据 后 ， 据 Ｃ 根 ＴＳ信 号 有 效 与 否 判 断 是 否 需 要 暂 停发送数据 。 Ｅ协 议 是 一 种 全 透 明 的 数 据 传 输 方 式 ， 即无 论 上层 设 备 采 用 什 么 协 议 ， 据 结 构 如 何 ， Ｃ一２ １ Ｅ都 能 正 常将 数 Ｆ ０／ 数 据 发 送 到 对 方 ， 且 不 改 变 数 据 的 格 式 ， 增 加 或 减 少 并 不
线传输 、 串行 传 输 、 域 网 络 传 输 和 广 域 网 络 传 输 等 ； 可 局 也 以采 用 无 线 方 式 ， 短距 离无 线 传 输 、 线 网 络 传 输 等 。 如 无
Ｆ Ｃ一２ １是一 个 微 功 率 无线 数 据传 输 模 块 ， 波 频 率 ０ 载
控 制使 用 。该 模 块 采 用 标 准 ＲＳ ３ ２ ２接 口 ， 与 任 何 具 有 可 ＲＳ ３ ２ ２接 口的 设 备相 连 ； 有 多种 通 信 协 议 ， 容 性 强 ； 具 包 内
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

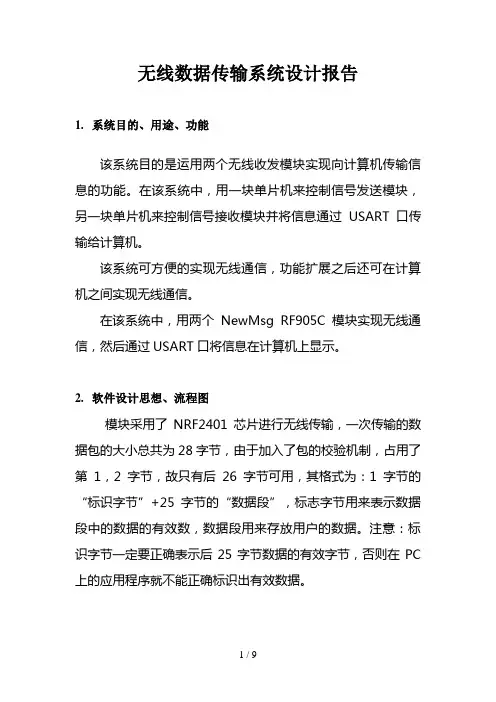

无线数据传输系统设计报告
1.系统目的、用途、功能
该系统目的是运用两个无线收发模块实现向计算机传输信息的功能。
在该系统中，用一块单片机来控制信号发送模块，另一块单片机来控制信号接收模块并将信息通过USART口传输给计算机。
该系统可方便的实现无线通信，功能扩展之后还可在计算机之间实现无线通信。
在该系统中，用两个NewMsg RF905C 模块实现无线通信，然后通过USART口将信息在计算机上显示。
2.软件设计思想、流程图
模块采用了NRF2401芯片进行无线传输，一次传输的数据包的大小总共为28字节，由于加入了包的校验机制，占用了第1，2字节，故只有后26字节可用，其格式为：1字节的“标识字节”+25字节的“数据段”，标志字节用来表示数据段中的数据的有效数，数据段用来存放用户的数据。
注意：标识字节一定要正确表示后25字节数据的有效字节，否则在PC上的应用程序就不能正确标识出有效数据。
以下发送的原理示意图：
以下是接收的示意图：
3.详细软件功能
以下是主机完成一次发送的步骤：
（1）在主机发送一个包前，先在“序号字节”标识好该次包顺序n，再在“标志字节”中写入0X22标志DATA
包，最后在后26字节中打包好数据，最终发送出去，
等待Twait时间接收从机的ACK包
（2）若在Twait时间内等待到了ACK包，并校验ACK包中的“标志字节”是0X11和“标志字节”是步骤（1）
中写入的顺序号n，则说明从机已经正确接收到了本
次数据；若在Twait时间内没接收到ACK包，则说明
可能是从机没收到本次数据包或是ACK包丢失，则重
新进行步骤（1），总共尝试10次。
（3）完成一次发送后，把“标志字节”自加1，为下一个包做准备
以下是从机完成一次接收的步骤：
（1）从机接收到一个数据包，检验“标志字节”中是0X22，说明是DATA包，则接收，否则丢弃该包。
（2）从机检验“序号字节”，并以该“序号字节”的值作为即将发送的ACK包的“序号字节”的值
（3）从机制作ACK包，并发送。
完成一次接收
4.硬件设计思想、流程图
用一个Atmega16控制一片NewMsg-RF905C模块发送数据，另一个Atmega16控制另一片与电脑连接的NewMsg-RF905C模块接受数据并显示在电脑上。
连电脑方
检测方
5.详细硬件功能
一、模块介绍
(尺寸：44mm X 20mm 板厚：1.2mm) (1) 433Mhz 开放ISM 频段免许可证使用
(2) 最高工作速率50kbps，高效GFSK调制，抗干扰能力强，内置硬件CRC 检错，特别适合工业控制场合
(3) 最大发射功率：+27dBm，模块在以最大功率发射信号时瞬间电流 <= 500mA
(4) 低功耗3.3 - 3.6V 工作，推荐使用3.6V, 但供电电压不得超过3.6V. 3.6V供电工作时,开阔地视距无干扰可通信2000米.
(5) 模块在收发模式切换时间 < 2ms
(6) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便
(7) TX Mode: 在+27dBm情况下，电流为500mA; RX Mode: 12.5mA
(8) 标准DIP间距接口，接口完全兼容RF905B和RF905SE模块，可以和RF905B、RF905SE、RFC-30模块互相通信。
(9)NewMsg-RFDemo1100 快速开发系统，含开发板
二、接口电路
说明：
(1) VCC脚接电压范围为 3.3V~3.6V之间，不能在这个区间之外，
超过3.6V将会烧毁模块。
推荐电压3.6V。
(2) 除电源VCC和接地端，其余脚都可以直接和普通的51系列的5V单片机IO口直接相连，无需电平转换。
当然对3V左右的单片机更加适用了。
注意本规则对于别的类型5V单片机不适用，由于有些类型单片机IO口驱动电流 > 10mA,所以需要串联电阻或者加电平转换芯片。
(3) 硬件上面没有SPI的单片机也可以控制本模块，用普通单片机IO口模拟SPI不需要单片机SPI模块介入，只需添加代码模拟SPI时序即可。
(4) 13脚、14脚为接地脚,需要和母板的逻辑地连接起来
(5) 排针间距为100mil,标准DIP插针，如果需要其他封装接口，比如密脚插针，或者其他形式的接口，可以联系我们定做。
(6) 与51系列单片机P0口连接时候，需要加10K的上拉电阻,与其余口连接不需要。
(7) 其他系列的单片机，如果是5V的，请参考该系列单片机IO 口输出电流大小，如果超过10mA，需要串联电阻分压，否则容易烧毁模块! 如果是3.3V的，可以直接和RF905模块的IO口线连接。
三、模块结构和引脚说明
NewMsg_RF905C模块是使用Nordic公司的nRF905芯片加功放电路等开发而成。
NewMsg RF905C 模块具有接口电路完全兼容RF905SE、RF905B模块的特点，只是在供电电压方面有更加严格的要求（供电电压:
3.3V-3.6V,推荐3.6V）;RF905C可以和本公司研发的RF905SE、RF905B、RFC-30模块互相通信。
快速参考数据
6.设计所需资源
NewMsg-RF905C模块两片
Atmega16两片
USART串口数据线一根。
