平法图集16G101—3深度解读

平法图集16G101—3深度解读

16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。

标签：平法图集；16G101-3；变化

0 引言

混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。

1 修订的背景

随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。

2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。

2 变化或新增的内容

基础构件包括独立基础、条形基础、筏形基础及桩基础。桩基础包括桩和承台。此次修订将封面中桩基承台修改为桩基础。

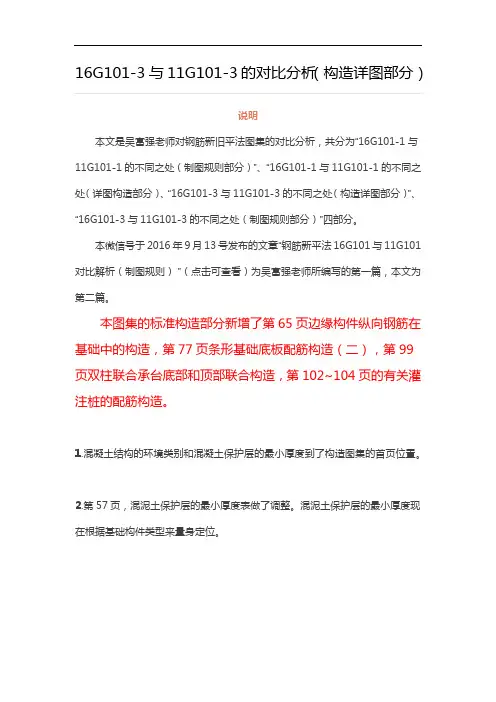

变化一：比对新旧图集目录，新图集目录中主要增加了如下内容：灌注桩平法施工图的表示方法、边缘构件纵向钢筋在基础中构造、双柱联合承台底部与顶部配筋构造、灌注桩通长等截面配筋构造、灌注桩部分长度配筋构造、灌注桩通长变截面配筋构造、螺旋箍筋构造、钢筋混凝土灌注桩桩顶与承台连接构造等。

变化二：图集依据中增加《中国地震动参数区划图》GB18306-2015。

变化三：增加了灌注桩平法施工图的表示方法。灌注桩平法施工图表示法系在灌注桩平面布置图上采用列表注写方式或平面注写方式进行表达。列表注写方式是在灌注桩平面布置图上，分别标注定位尺寸；在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值。桩编号由类型和序号组成，GZH代表灌注桩，代表扩底灌注桩。桩尺寸包括桩径D和桩长L，当为扩底灌注桩时，还应该包括扩底端尺寸。注写桩纵筋，包括桩周均布的纵筋根数、钢筋强度级别、从桩顶起算的纵筋配置长度。以大写字母L打头，注写桩螺旋箍筋，包括钢筋强度级别、直径与间距，并用斜线“/”区分桩顶箍筋加密区与桩身箍筋非加密区范围内箍筋的间距。平面注写方式是除单桩竖向承载力特征值以外，将列表注写中其他内容集中标注在灌注桩上。

变化四：新增防水板（FBPB），用于独基、条基、桩基加防水板。防水板平面注写集中标注，需注写编号、截面尺寸、防水板的底部与顶部贯通纵筋、防水板底面标高（选注值）。

变化五：按构件、混凝土强度等级、环境类别对基础构件的混凝土保护层厚度进行了细分。对比11G101-3，增加内容如表1所示。并增加了桩基承台及承台梁的保护层厚度要求，承臺底面钢筋的混凝土保护层厚度，当有混凝土垫层时不应小于50mm，无垫层时不应小于70mm；此外尚不应小于桩头嵌入承台内的长度。

变化六：受拉钢筋基本锚固长度、表拆分为受拉钢筋基本锚固长度表和抗震设计时受拉钢筋基本锚固长度表。在新表中取消了四级抗震锚固长度值，不存在非抗震锚固长度这一说法了，受拉钢筋基本锚固长度表相当于原来的非抗震锚固长度。

变化七：取消了受拉钢筋锚固长度修正系数表，增加了受拉钢筋锚固长度表和受拉钢筋抗震锚固长度表，根据钢筋种类、直径和混凝土强度等级、抗震等级，可直接查表确定和。

变化八：增加纵向受拉钢筋绑扎搭接长度表和纵向受拉钢筋抗震搭接长度表，根据钢筋种类、钢筋直径、同一区段内搭接钢筋面积百分率、混凝土强度等级、抗震等级，可直接查表确定和。

变化九：增加钢筋弯折的弯弧内直径D的规定，具体内容见图集。

变化十：墙插筋在基础中的锚固修改为墙身竖向分布钢筋在基础中构造。当基础高度满足直锚时，且保护层厚度>5d时，墙的分布钢筋“隔二下一”伸至基础底部，与11G101-3比较，可节省钢筋用量；水平弯折段的长度除满足6d，增加了≥150mm的要求。

变化十一：新增边缘构件纵向钢筋在基础中构造。边缘构件纵筋在基础中的构造与柱纵向钢筋在基础内构造基本相同。

变化十二：柱插筋在基础中锚固修改为柱纵向钢筋在基础中构造。

变化十三：高杯口独立基础杯壁和基础短柱配筋构造修改为高杯口独立基础配筋构造，增加杯口中部剖面图。

变化十四：双高杯口独立基础杯壁和基础短柱配筋构造修改为双高杯口独立基础配筋构造，增加杯口中部剖面图。

变化十五：单柱普通独立深基础短柱配筋构造修改为单柱带短柱基础配筋构造，其内容不变。

变化十六：双柱普通独立深基础短柱配筋构造修改为双柱带短柱基础配筋构造，图中增加基础内第一道箍筋距基础顶面的距离为50mm。变化十七：条形基础底板和配筋构造修改为条形基础底板配筋构造，分二种情况介绍，一是条形基础设有基础梁时，二是剪力墙下条形基础和砌体墙下条形基础。条形基础十字交接基础底板、丁字交接基础底板，b/4范围外分布钢筋拉通。

变化十八：增加墙下条形基础板底不平构造图（板底高差坡度取或按设计）。

变化十九：基础梁JL端部与外伸部位钢筋构造拆分为梁板式筏形基础端部与外伸部位钢筋构造和条形基础梁JL端部与外伸部位钢筋构造，但缺少条形基础梁端部无外伸的构造图。端部等（变）截面外伸构造中，当从柱内边算起的梁端部外伸长度不满足直锚要求时，基础梁下部钢筋应伸至端部后弯折，弯折长度为15d，且从柱内边算起水平段长度≥（11G101-3为）。

变化二十：增加了丁字相交的基础梁，当相关位置无柱时，侧面构造纵筋锚入梁包柱侧腋内15d的构造图。

变化二十一：当柱两边基础梁宽不同时，宽梁顶部和底部钢筋伸入支座的平直段长度≥ （11G101-3为）。

变化二十二：平板式筏形基础无外伸，底部钢筋在外墙内平直段长度≥（11G101-3为）。

变化二十三：等边三桩承台配筋构造和等腰三桩承台配筋构造注中增加了内容，即最里面的三根钢筋应在柱截面范围内。设计时应注意承台纵向受力钢筋直径不宜小于12mm，间距不宜大于200mm，其最小配筋率≥0.15%，板带上宜布置分布钢筋。

变化二十四：增加了三桩承台受力钢筋端部构造图。
