ZDY系列煤矿用全液压坑道钻机说明书
ZDY3500LP型煤矿用履带式全液压巷道钻机使用手册
ZDY3500LP型煤矿用履带式全液压巷道钻机使用手册目录1. 简介2. 使用前的准备3. 操作说明4. 维护和保养5. 故障排除6. 安全注意事项1. 简介本手册旨在提供ZDY3500LP型煤矿用履带式全液压巷道钻机的使用说明及注意事项。
2. 使用前的准备在使用ZDY3500LP型煤矿用履带式全液压巷道钻机之前，请确保以下准备工作已完成：1. 检查钻机的各个部件是否正常工作，如履带、液压系统等。
2. 验证钻机是否已经装填足够的液压液。
3. 确保操作人员已经接受过相关培训，并了解各个控制部件的功能。
3. 操作说明3.1 启动钻机1. 确保钻机的所有开关处于关闭状态。
2. 打开主电源开关，并确保电源指示灯亮起。
3. 打开钻机的发动机开关，并等待发动机启动。
4. 检查仪表盘，确保各个指示灯和仪表指示正常。
3.2 工作流程1. 根据需要调整钻机的工作参数，如转速、压力等。
2. 将钻机移动到需要进行钻孔的位置，并进行固定。
3. 操作控制杆，控制钻机的上下、前进后退、左右移动等动作。
4. 使用钻杆进行钻孔。
根据需要，可以更换钻具和钻头。
4. 维护和保养为确保ZDY3500LP型煤矿用履带式全液压巷道钻机的正常运行和延长使用寿命，请按照以下建议进行维护和保养：1. 定期清洁钻机的外部表面，防止积尘和杂质污染。
2. 检查液压系统的油位，并按照要求进行液压液更换和添加。
3. 定期检查钻机的各个部件，如履带、钻杆等，确保其处于良好的工作状态。
4. 遵循钻机的维护计划，及时进行保养和维修。
5. 故障排除在使用ZDY3500LP型煤矿用履带式全液压巷道钻机时，可能会遇到一些常见故障，以下是一些常见故障的排除方法：1. 若钻机无法启动，首先检查电源和电线是否有故障。
如发现故障，请及时修复或更换。
2. 若钻机在工作过程中出现异常噪音或震动，可能是钻具磨损或不平衡引起的。
请停止使用，并进行检查调整。
3. 若钻孔效果不理想，可能是钻头磨损或堵塞导致的。
ZDY1900S使用说明书
ZDY1900S(MKD-5S)型煤矿用全液压坑道钻机使用说明书(安装、使用本产品时请详细阅读本说明书)煤炭科学研究总院西安分院二00五年七月前言ZDY1900S(MKD-5S)型钻机是一种低转速、大扭矩、能够钻进大口径孔的全液压坑道钻机。
该钻机为煤矿井下钻进大口径瓦斯抽放孔及其它工程孔提供了必要的钻探设备。
该机具有结构合理，技术性能先进、工艺适应性强、操作省力、安全可靠、解体性好、搬迁方便等优点。
采用全液压传动，对于使用和维修提出了更高的要求，为了使机器的优点得到充分发挥，本说明书对钻机的结构，传动原理、使用与维修方法均作了较详细的介绍，希望用户在使用钻机以前认真阅读并严格按有关规定执行。
并对使用过程中出现的问题及建议及时反馈给我们，以便改进我们的工作，更好的为用户服务。
本产品执行Q/MKYX 16208—2005标准。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━说明:煤矿井下采掘工作面使用时，必须选用YBK2-225S-4矿用隔爆型三相异步电动机；煤矿井下非采掘工作面使用时，须选用YBK2-225S-4或YB2-225S-4矿用隔爆型三相异步电机；隔爆型三相异步电动机、液压支架胶管总成应有安全标志。
钻机出厂之前，系统工作压力已调定。
用户在使用过程中，系统压力不得超调。
否则，出现任何责任事故，我院概不负责。
我院有权对说明书中所含的内容作进一步改进，对己发出的说明书不负责修改，有权在不改变产品性能参数的情况下作进一步的改进，恕不作特别说明。
如有需求请索取最新版本。
目录1. 适用范围................................. 错误!未定义书签。
2. 型号含义................................. 错误!未定义书签。
3. 主要技术参数............................. 错误!未定义书签。
4. 钻机结构简介............................. 错误!未定义书签。
ZDY-1250和ZDY-2300型煤矿用液压坑道钻机使用说明书资料
ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。
当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。
ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数f≤10的各种煤层、岩层。
要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。
1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。
b)环境空气温度不超过35°C。
ZDYG-650型钻机使用说明书资料
ZDYG-650型煤矿用全液压坑道钻机使用说明书1用途及使用范围1.1 钻机型号的组成：Z D Y- 650最大转矩为650N.m全液压传动动力头式钻机1.2 ZDY-650型煤矿用全液压坑道钻机（以下简称钻机）主要用于煤矿井下岩石坚固性系数f ≤8的各种煤层、岩层的瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
用该钻机施工，要求钻场断面大于6.5 m2，高度大于2.3m，宽度大于2.8m 。
2 主要结构和工作原理2.1 钻机整体结构及液压系统管路连接如图1所示。
钻机主要由泵站、动力头、机架、立柱框架、操纵台和钻具等6大部分组成。
2.2 泵站（ZDY01-0）泵站（图2）主要由电动机、双联齿轮油泵、油箱、溢流阀、精、粗滤油器、冷却器及底座等零部件组成。
其功能是将电能转换成液压能(压力油),并将压力油输送到各液压执行机构，实现钻机的各种功能。
泵站通过电动机驱动双联齿轮油泵转动，产生两路压力油，通过操纵台上的多路换向阀，分别向钻机动力头回转油路和给进油路供油，实现钻机动力头的回转和给进。
2.3 动力头（ZDY02-0）动力头（图3）主要由液压马达、主轴、动力头壳体及水辫等零部件组成。
其功能是将液压能转换成回转运动的机械能，实现钻机动力头的回转。
压力油驱动动力头液压马达回转，马达输出轴通过主轴带动水辫中的水辫轴回转，从而带动钻具旋转。
水辫的作用是向钻杆传递动力和通水（或压风）以便排渣和冷却钻头。
2.4 机架（ZDY03-0）机架（图5）主要由机架体、给进油缸、拖板、夹持器等零部件组成。
其功能是将液压能转换成往复运动的机械能，压力油驱动给进油缸带动拖板上的动力头（动力头固定在拖板上）沿导轨作往复运动，从而带动钻具给进。
夹持器由操作杆、连板、夹杆板、底座、轴承座、夹持器体等组成，用于钻杆的装、卸。
2.5 立柱框架（ZDY04-0）立柱框架（图6）主要由立柱、横梁、机架座、吊梁、旋转管卡等零部件组成。

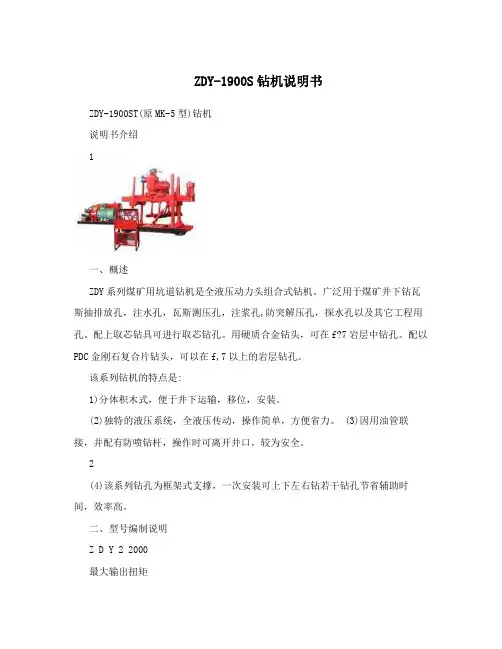

ZDY-1900S钻机说明书
ZDY-1900S钻机说明书ZDY-1900ST(原MK-5型)钻机说明书介绍1一、概述ZDY系列煤矿用坑道钻机是全液压动力头组合式钻机。
广泛用于煤矿井下钻瓦斯抽排放孔，注水孔，瓦斯测压孔，注浆孔,防突解压孔，探水孔以及其它工程用孔。
配上取芯钻具可进行取芯钻孔。
用硬质合金钻头，可在f?7岩层中钻孔。
配以PDC金刚石复合片钻头，可以在f,7以上的岩层钻孔。
该系列钻机的特点是:1)分体积木式，便于井下运输，移位，安装。
(2)独特的液压系统，全液压传动，操作简单，方便省力。
(3)因用油管联接，并配有防喷钻杆，操作时可离开井口，较为安全。
2(4)该系列钻孔为框架式支撑，一次安装可上下左右钻若干钻孔节省辅助时间，效率高。
二、型号编制说明Z D Y 2 2000最大输出扭矩液压动力头式钻机三、工作原理3、ZDY—(1900)2400，型坑道钻孔电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。
另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。
顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。
操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
3四、选型说明(1)ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f?7，如用户钻孔岩层硬度f,7时，订货时需要说明。
根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
(2)ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。
如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
(3)ZDY系列钻孔机出厂一般配套双立柱支撑框架，立柱调整高度为2105,3463mm(升降135mm)。
若用户巷道不适应需要改制订货时需要说明，可按用户巷道情况设计制造。
(4)井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料(巷道高度、轨距、巷道宽度等。
ZDY1900L钻机使用手册
产品执行标准：MT/T 790-2023 《煤矿坑道勘探用钻机》Q/MKYX 16221—2023《ZDY1900L型煤矿用履带式全液压坑道钻机》ZDY1900L型煤矿用履带式全液压坑道钻机使用手册(安装、使用本产品前请具体阅读本手册)煤炭科学争论总院西安争论院前言ZDY1900L型煤矿用履带式全液压坑道钻机是一种低转速大转矩、适于中深孔钻进的履带自行全液压动力头式坑道钻机。
该钻机具有技术性能先进、工艺适应性强、安全牢靠、移动搬迁便利等优点，主要适用于煤矿井下大直径中深瓦斯抽放孔及其它工程孔的施工。
由于该机承受全液压传动，对用户在操作使用和修理方面提出了较高的要求。
为了使设备的性能得到充分地发挥，本使用手册对钻机构造、液压系统工作原理、操作使用与修理方法等均作了较具体的介绍，期望用户在使用钻机之前认真阅读并严格按相关规定执行。
假设在使用过程中消灭无法解决的问题，请与我们取得联系；假设有改进建议请准时反响给我们，以便我们改进工作，更好地为用户效劳。
本使用手册的内容会随着产品的改进而进展适当修改，恕不另行通知。
本使用手册的版权归我院全部，仅供用户使用时参阅，未经许可，不得任凭翻印或引用。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━说明:本钻机在煤矿井下使用时，必需选用YBK2-225M-4型煤矿井下用隔爆型三相异步电动机。
所用隔爆型三相异步电动机、液压支架胶管总成应有安全标志。
钻机出厂之前，系统工作压力已调定，用户在使用过程中不得擅自超调，否则，出现任何责任事故，我院概不负责。
钻机液压系统工作介质为矿物油，不得在渗漏状态下工作，泄漏在工作场所的矿物油应准时清理掩埋。
目录1.2.3.4.5.6.7.8.9.10.11.12.1.适用范围ZDY1900L型煤矿用履带式全液压坑道钻机(以下简称“钻机”)属于履带自行式、低转速、大转矩类型，适于在煤矿井下承受复合片钻头在稳定中硬岩煤层中施工近水平瓦斯抽放钻孔。
ZDY1200S(MK-4)型煤矿用全液压坑道钻机使用说明书
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 说明:
煤矿井下采掘工作面使用时，必须选用YBK2-180L-4矿用隔爆型三相异步电动机； 煤矿井下非采掘工作面使用时，须选用YBK2-180L-4或YB2-180L-4矿用隔爆型三相异步电 机；矿用隔爆型三相异步电机、液压支架胶管总成应有安全标志。
3. 主要技术参数
a. 回转装置： 额定转矩 N.m 额定转速 r/min 油马达型号 油马达排量 ml/r 钻杆直径 mm 主轴通孔直径 mm
b. 给进装置： 主轴倾角 最大给进力 kN 给进速度 m/s 最大起拔力 kN 起拔速度 m/s 给进/起拔行程 mm
c. 泵站： 液压系统额定压力 MPa
钻机出厂之前，系统工作压力已调定。用户在使用过程中，系统压力不得超调。否 则，出现任何责任事故，我院概不负责。
我院有权对说明书中所含的内容作进一步改进，对已发出的说明书不负责修改，有 权在不改变产品性能参数的情况下作进一步的改进，恕不作特别说明。如有需求请索取
最新版本。
目
录
1. 使用范围.................................................................................................... 1 2. 型号含义.................................................................................................... 1 3. 主要技术参数............................................................................................ 1 4. 钻机结构简介............................................................................................ 2 5. 液压系统工作原理.................................................................................... 5 6. 钻机的稳装及管路连接............................................................................ 7 7. 安全警示.................................................................................................. 10 8. 操作方法.................................................................................................. 10 9. 维护保养.................................................................................................. 14 10. 故障的判断与排除.................................................................................. 15 11. 产品的成套性.......................................................................................... 17 12. 易损件明细表.......................................................................................... 19
ZDY-1250钻机说明书
ZDY-1250煤矿用液压坑道钻机--钻进能力200米1 用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数f ≤10的各种煤层、岩层。
要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。
2、ZDY-1250，ZDY-2300型煤矿用液压坑道钻机基本参数见表项目单位 ZDY-1250最大钻进深度 m 200开孔直径 mm 95/115终孔直径 mm 65/75钻杆直径 mm 50钻孔倾角° -90～+90额定输出转速 r/min 80/170额定输出转矩 N．m 1250/600给进力 kN 60起拔力 kN 45锚固力 kN 4×50钻机钻架支撑高度范围 mm 1800～2600正常进给速度 m/min 0～1.5进给行程 mm 850适应煤岩坚固性系数 f≤10噪声 dB(A) 92主机外形尺寸（长×宽×高） mm 2240×1020×1380整机重量（不含钻杆） kg 约1820泵站小泵出油调定工作压力 MPa 14大泵出油调定工作压力 MPa 14油箱容积 L 100外形尺寸（长×宽×高） mm 1450×760×680操纵台推进压力 MPa 12反转旋转压力 MPa 13正转旋转压力 MPa 11外形尺寸（长×宽×高） mm 1000×570×1120煤矿井下用隔爆型三相异额定功率 kW 22步电动机（YBK2-225S-4）额定电压 V 380/660额定电流 A 42.2/24.4额定转速 r/min 1480三层钢丝编织液压支架胶管总成 KJRB2-10KJRB3-10液压系统推进额定压力 MPa 14旋转额定压力 MPa 143 结构和工作原理3.1钻机结构钻机整体结构（图1），主要由泵站、操纵台、动力头、座架、夹持器、立柱和钻具等7大部分组成。
ZDY系列煤矿用全液压坑道钻机说明书
ZDY系列煤矿用全液压拖车式坑道钻机产品使用说明书尊敬的用户：感谢你选购本产品！为了保证安全并获得最佳效能，安装、使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。
本公司服务热线：电话：*************传真：*************邮编：317000网址：地址：浙江省临海市塘渡工业区浙江锦德矿山机械设备有限公司执行标准：MT/T790Q/JD02-2013版次号： BC01出版日期： 2013年01月警告禁止在井下和有爆炸性气体的环境中拆卸和维修电动机！电动机必须配用YBK系列煤矿井下用隔爆型三相异步电动机。
液压胶管应符合MT98的规定，并在检验合格证有效期内。
禁止液压系统在泄漏状态下工作！发现泄漏立即关机处理。
禁止液压泄漏渗油滞留工作现场！及时清理干净。
禁止随意更换零部件！目录1．用途及使用范围 (4)2．主要结构和工作原理 (4)3．主要技术参数 (18)4．地面试车 (20)5．下井运输 (21)6．井下安装试车 (21)7．钻孔操作 (22)8．保养、维修 (23)9．常见故障分析与处理方法 (23)10．贮存、保管 (24)11．开箱检查 (25)12．其他 (25)13．产品资质编号 (25)1、用途及使用范围主要用于煤矿井下钻探各种角度的瓦斯抽（排）放孔、煤层放水孔、注浆灭火孔、地质孔、及其它用途的各种工程孔，也可用于地面，钻探地质勘探孔及其他用途的各种孔。
适用于岩石坚固系数F≤8的各种煤层、岩层。
要求巷道或钻场断面大于6.5平米，高度大于2.3米，宽度大于2.8米2、主要结构和工作原理2.1钻机的整体结构：主要由泵站、动力头、机架、机座、操纵台和钻具6部分组成。
（图）液压系统：（图）液压系统主要零件目录序号名称图号数量/件备注1 油箱ZDY750-0101 1 容量125L2 网式过滤器MF-10 13 防爆电机YBK2-****-4 1 （安标受控）4 进油管33X180 15 双联齿轮泵2CB-FE50/10F 1 额定压力20MPa6 主溢流阀YF-20H2-S 1 额定压力20MPa7 压力表Ø62/25MPa 2 额定压力25MPa8 多路阀JCF-L15E-5-447 19 快换接头B15/M27X2、B10M22X1.516B20/M33X210 液压马达BM5-**** 111 节流阀L-10H 112 推进油缸63TJYG860-00 113 夹持器JCQ1 114 液压卡盘15 卡盘连接油管Ø8/5000M16X1.5C 1 （安标受控）16 夹持器连接油管Ø8/6000M16X1.5C 2 （安标受控）17 推进油缸连接油管Ø8/5000M16X1.5C 2 （安标受控）18 节流阀连接管Ø8/450LM16X1.5C 2 （安标受控）19 马达连接管Ø16/5000M27X1.5C 2 （安标受控）20 压力表连接管Ø6/700M14X1.5D 2 （安标受控）21 回油管Ø25/800 1 （安标受控）22 冷却器GLC-1.7L 1 额定压力1.6MPa23 精密过滤器2U-A100/2 1 额定流量100L24 副溢流阀YF-L10H 1 额定压力20MPa25 副泵出油管Ø10/600 1 （安标受控）26 主泵出油管Ø16/600 1 （安标受控）2.2 泵站泵站主要由电动机、油泵、油箱、溢流阀、精粗滤油器、冷却器、及底座等部件组成。
ZDY 说明书
ZDY-750型煤矿用液压坑道钻机使用维护说明书重庆淑维机电设备制造厂感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
随着技术的进步和产品的不断更新，如果本《使用说明书》中未涵盖的内容，请与我厂联系。
执行标准： MT/T790-2006Q/SZC009-2007版本号：出版日期：安全警示：1）所有操作人员必须经培训合格，并持有上岗证，方可可进行操作；2）严禁带电拆卸任何隔爆型零部件和带电移动钻机；3）钻机安装时，钻场周围的岩层应安全可靠，且有足够空间，通风良好，泵站电机一侧应置于进风侧；4）钻机必须安装锚固，不得有松动现象；5）钻机在试车时，在场人员应站在钻机侧面，并保持一定距离；6）严禁在运行中拆卸液压元件；7）液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时清理、掩埋；8）电动机应使用YBK型防爆电动机；9）严格按照说明书要求调节压力；10）非专业人员不得随意拆装和维修钻机。
液压件损坏或需更换时，须向原厂家购买更换，严禁用户随意配制更换。
11）选用防爆电动机及液压胶管应具有有效期内安标证。
1、概述 (1)2、主要结构和工作原理 (1)3、主要技术参数 (2)4、地面试车 (2)5、下井运输 (3)6、井下安装试车 (3)7、钻孔操作 (4)8、保养、维修 (4)9、常见故障分析与处理方法 (4)10、贮存保管及运输 (5)11、生产厂保证、售后服务事项 (5)12、安标控制件明细表 (5)13、装箱单 (6)1 概述本使用说明书按工业产品使用说明书总则的规定编写。
产品特点ZDY-750型煤矿用液压坑道钻机（以下简称钻机）是重庆淑维机电设备制造厂新研制的ZDY系列钻机之一。
该钻机是结合煤矿现场使用的最新需求和改进意见而设计制造的。
该钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。
适用范围该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
ZDY6000LD(F)型钻机使用手册
ZDY6000LD（F）型煤矿用全液压坑道钻机使用手册（安装、使用本产品时请详细阅读本手册）煤炭科学研究总院西安研究院二○一○年七月前言ZDY6000LD（F）型煤矿用全液压坑道钻机是一种低转速大转矩自行式全液压动力头式坑道钻机，采用履带车驱动和胶轮车拖挂结构，适于孔口动力的大直径近水平深孔钻进和孔底动力的螺杆马达定向钻进。
该钻机具有结构合理、技术性能先进、钻场适应能力强、操作省力、安全可靠、运输方便等优点，主要适用于煤矿井下中深瓦斯抽放孔及其它工程孔的施工。
由于该机采用全液压传动，精密零部件较多，液压系统较复杂，对用户在使用和维修方面提出了较高的要求.为了使机器的性能得到充分发挥,本使用手册对钻机结构、液压系统工作原理、操作使用与维修方法等均作了较详细的介绍,希望用户在使用钻机之前认真阅读并严格按有关规定执行.如果在使用过程中出现问题或有改进建议请及时反馈给我们，以便改进我们的工作，更好地为用户服务。
本使用手册（包括附图）的版权归我院所有，仅供用户使用时参阅,未经许可,不得随意翻印或引用。
本院保留对使用手册解释和修改的权利,对使用手册所作的任何修正、更新,恕不另行通知。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━敬告：本钻机在煤矿井下使用时,必须选用YBK2-280M-4型煤矿井下用隔爆型三相异步电动机。
所用隔爆型三相异步电动机、液压胶管总成、矿用隔爆型真空电磁起动器应有安全标志。
钻机出厂之前,系统工作压力已调定，用户在使用过程中不得擅自超调，否则，出现任何责任事故，我院将不承担责任。
钻机液压系统工作介质为矿物油，不得在渗漏状态下工作,对泄漏在工作场所的矿物油，应及时清理掩埋。
目录1。
适用范围 (5)2。
型号含义 (5)3。
产品使用环境条件 (5)4.主要技术参数 (5)5。
钻机结构 (7)6。
液压系统工作原理 (15)7。
安全警示 (17)8.操作方法 (17)9。
ZDYG-650型钻机使用说明书
ZDYG-650型煤矿用全液压坑道钻机使用说明书1用途及使用范围1.1 钻机型号的组成：Z D Y- 650最大转矩为650N.m全液压传动动力头式钻机1.2 ZDY-650型煤矿用全液压坑道钻机（以下简称钻机）主要用于煤矿井下岩石坚固性系数f ≤8的各种煤层、岩层的瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
用该钻机施工，要求钻场断面大于6.5 m2，高度大于2.3m，宽度大于2.8m 。
2 主要结构和工作原理2.1 钻机整体结构及液压系统管路连接如图1所示。
钻机主要由泵站、动力头、机架、立柱框架、操纵台和钻具等6大部分组成。
2.2 泵站（ZDY01-0）泵站（图2）主要由电动机、双联齿轮油泵、油箱、溢流阀、精、粗滤油器、冷却器及底座等零部件组成。
其功能是将电能转换成液压能(压力油),并将压力油输送到各液压执行机构，实现钻机的各种功能。
泵站通过电动机驱动双联齿轮油泵转动，产生两路压力油，通过操纵台上的多路换向阀，分别向钻机动力头回转油路和给进油路供油，实现钻机动力头的回转和给进。
2.3 动力头（ZDY02-0）动力头（图3）主要由液压马达、主轴、动力头壳体及水辫等零部件组成。
其功能是将液压能转换成回转运动的机械能，实现钻机动力头的回转。
压力油驱动动力头液压马达回转，马达输出轴通过主轴带动水辫中的水辫轴回转，从而带动钻具旋转。
水辫的作用是向钻杆传递动力和通水（或压风）以便排渣和冷却钻头。
2.4 机架（ZDY03-0）机架（图5）主要由机架体、给进油缸、拖板、夹持器等零部件组成。
其功能是将液压能转换成往复运动的机械能，压力油驱动给进油缸带动拖板上的动力头（动力头固定在拖板上）沿导轨作往复运动，从而带动钻具给进。
夹持器由操作杆、连板、夹杆板、底座、轴承座、夹持器体等组成，用于钻杆的装、卸。
2.5 立柱框架（ZDY04-0）立柱框架（图6）主要由立柱、横梁、机架座、吊梁、旋转管卡等零部件组成。
ZDY系列煤矿用全液压坑道钻机说明书
Z D Y系列煤矿用全液压坑道钻机说明书LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】ZDY系列煤矿用全液压拖车式坑道钻机产品使用说明书尊敬的用户：感谢你选购本产品！为了保证安全并获得最佳效能，安装、使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。
本公司服务热线：电话：9传真：8邮编：317000网址：地址：浙江省临海市塘渡工业区浙江锦德矿山机械设备有限公司执行标准：MT/T790Q/JD02-2013版次号： BC01出版日期： 2013年01月警告禁止在井下和有爆炸性气体的环境中拆卸和维修电动机！电动机必须配用YBK系列煤矿井下用隔爆型三相异步电动机。
液压胶管应符合MT98的规定，并在检验合格证有效期内。
禁止液压系统在泄漏状态下工作！发现泄漏立即关机处理。
禁止液压泄漏渗油滞留工作现场！及时清理干净。
禁止随意更换零部件！目录1．用途及使用范围 (4)2．主要结构和工作原理 (4)3．主要技术参数 (18)4．地面试车 (20)5．下井运输 (21)6．井下安装试车 (21)7．钻孔操作 (22)8．保养、维修 (23)9．常见故障分析与处理方法 (23)10．贮存、保管 (24)11．开箱检查 (25)12．其他 (25)13．产品资质编号 (25)1、用途及使用范围主要用于煤矿井下钻探各种角度的瓦斯抽（排）放孔、煤层放水孔、注浆灭火孔、地质孔、及其它用途的各种工程孔，也可用于地面，钻探地质勘探孔及其他用途的各种孔。
适用于岩石坚固系数F≤8的各种煤层、岩层。
要求巷道或钻场断面大于平米，高度大于米，宽度大于米2、主要结构和工作原理钻机的整体结构：主要由泵站、动力头、机架、机座、操纵台和钻具6部分组成。
（图）液压系统：（图）液压系统主要零件目录序号名称图号数量/件备注1油箱ZDY750-01011容量125L2网式过滤器MF-1013防爆电机YBK2-****-41（安标受控）4进油管33X18015双联齿轮泵2CB-FE50/10F1额定压力20MPa 6主溢流阀YF-20H2-S1额定压力20MPa 7压力表62/25MPa2额定压力25MPa 8多路阀JCF-L15E-5-4471169快换接头B15/M27X2、B20/M33X210液压马达BM5-****111节流阀L-10H112推进油缸63TJYG860-00113夹持器JCQ1114液压卡盘15卡盘连接油管8/1（安标受控）16夹持器连接油管8/2（安标受控）17推进油缸连接油管8/2（安标受控）18节流阀连接管8/2（安标受控）19马达连接管16/2（安标受控）20压力表连接管6/2（安标受控）21回油管25/8001（安标受控）22冷却器1额定压力23精密过滤器2U-A100/21额定流量100L 24副溢流阀YF-L10H1额定压力20MPa 25副泵出油管10/6001（安标受控）26主泵出油管16/6001（安标受控）泵站泵站主要由电动机、油泵、油箱、溢流阀、精粗滤油器、冷却器、及底座等部件组成。
ZDY-1250和ZDY-2300型煤矿用液压坑道钻机使用说明
ZDY-1250，ZDY-2300型煤矿用液压坑道钻机产品使用说明书安全警示：◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆严格按照说明书要求调定钻机工作压力；◆启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；◆调定转速时，应停止旋转和推进；◆钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。
当钻杆之间采用四方和传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；◆钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；◆停机不用时应切断电源。
ZDY-1250，ZDY-2300煤矿用液压坑道钻机1 用途1.1用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数f≤10的各种煤层、岩层。
要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m 。
1.2使用环境条件钻机在下列条件下能够正常工作：a)环境大气压：86kPa ～106kPa。
b)环境空气温度不超过35°C。
ZDY6000L使用说明书
ZDY6000L型煤矿用履带式全液压坑道钻机使用说明书（安装、使用本产品时请详细阅读说明书）长春银基重工装备有限公司感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
随着技术的进步和产品的不断更新，如果本《使用说明书》中未涵盖的内容，请与我厂联系。
执行标准：MT/T 790Q/YJ65-2012版本号：v1.0出版日期：2012.05安全警示：1）所有操作人员必须经培训合格，并持有上岗证，方可进行操作；2）钻机安装时，钻场周围的岩层应安全可靠，且有足够的空间，通风良好；3）钻机必须安装牢固，不得有松动现象；4）钻机在试车时，在场人员应站在钻机侧面，并保持一定距离；5）严禁在运行中拆卸气动元件；6）气动系统不得在有泄漏状态下运转，当有压气泄漏时，应及时处理；7）非专业人员不得随意拆卸和维修钻机，气动元件损坏或需更换时，须向原厂家购买更换，严禁用户随意配制更换。
前言ZDY6000L型煤矿用履带式全液压坑道钻机是一种低转速、大扭矩、能够钻进大口径孔的全液压坑道钻机。
该钻机为煤矿井下钻进大口径瓦斯抽放孔及其它工程孔提供了必要的钻探设备。
该机具有结构合理，技术性能先进、工艺适应性强、操作省力、安全可靠、解体性好、运输方便等优点。
采用全液压传动，对于使用和维修提出了更高的要求，为了使机器的优点得到充分发挥，本说明书对钻机的结构，传动原理、使用与维修方法均作了较详细的介绍，希望用户在使用钻机以前认真阅读并严格按有关规定执行。
并对使用过程中出现的问题及建议及时反馈给我们，以便改进我们的工作，更好的为用户服务。
本产品执行Q/YJ65-2012标准。
说明：本产品在煤矿井下使用时，必须选用YBK2-280S-4矿用隔爆型三相异步电动机；隔爆型三相异步电动机、液压支架胶管总成应有安全标志。
钻机出厂之前，系统工作压力已调定。
用户在使用过程中，系统压力不得超调。
ZDY-750D型钻机使用说明书1
ZDYG-750型煤矿用全液压坑道钻机使用说明书重庆耀腾机械制造有限公司ISO9001-2000质量管理体系认证企业感谢您选购本产品！为了保证使用安全并获得最佳效果，使用钻机前，请详细阅读本使用说明书。
安全警示◆用户应加强对操作人员的安全培训，提高操作人员的安全意识；◆操作人员必须经过培训才可使用本钻机；◆操作人员使用钻机前必须详细阅读本使用说明书；◆钻机工作时，钻机锚固必须牢固，防止倒下伤人；◆钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；◆钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；◆钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；◆钻机配置的电动机应使用YBK2型防爆电机；◆钻机不用时应切断电源。
目录1 用途及使用范围 (3)2 主要结构和工作原理 (3)3 主要技术参数 (4)4 地面试车 (5)5 下井运输 (6)6 井下安装试车 (6)7 钻机钻孔操作 (7)8 保养、维修 (8)9 常见故障分析与处理方法 (8)10 贮存保管 (9)11 开箱检查 (9)12 其它 (9)13 产品资质编号 (10)14 安标控制件明细表 (10)执行标准：MT/T 790-2006 Q/YT 01-2008版本号：V1.0出版日期：2008.41用途及使用范围1.1 钻机型号的组成：Z D Y-750最大转矩为750N.m全液压传动动力头式钻机1.2 ZDY-750D型煤矿用全液压坑道钻机(以下简称钻机)，主要用于煤矿井下岩石坚固系数f ≤8的各种煤层、岩层的瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其他工程孔的钻进施工。
用该钻机施工，要求钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。
2 主要结构和工作原理2.1钻机整体结构及液压系统管路连接如(图1)、(图2)所示，本机主要由泵站(图3)、动力头（图4）、机架（图5）、立柱总成（图6）、操纵台（图7）、钻具（图8）等部分组成。
煤矿液压钻机ZDY4000S使用说明书
1 适用范围ZDY4000S型全液压钻机属于低转速、大扭矩类型，适于采用复合片钻头、牙轮钻头及螺旋钻具施工大直径钻孔，主要用于煤矿井下瓦斯抽放、探放水及其它工程孔的施工，也可用于地面工程钻孔的施工。
2 型号含义Z D Y 4000 S双泵型转矩液压驱动动力头式坑道钻机3 主要技术参数钻进深度m/终孔直径mm 350 m/150~200（常规钻进）50m/600mm（螺旋钻进）回转装置：最大转矩N.m 4000回转器主轴转速r/min 5~280液压马达型号A6V160MA液压马达排量ml/r 46~160钻杆直径mm 73主轴通孔直径mm75给进装置：最大给进/起拔力kN 150给进/起拔速度m/s 主副油泵合流给进0~0.26副油泵给进0～0.03 给进/起拔行程mm 780机身倾角-45°~+45°泵站：液压系统额定压力MPa 主油泵21副油泵21 主油泵型号A7V78MA主油泵排量ml/r 0～78主油泵流量l/min 0～109副油泵型号25SCY14-1B副油泵排量ml/r 0～10副油泵流量l/min 0～13油箱有效容积L 260电动机型号YB2-250M-4/YBK2-250M-4功率55kW额定电压380V/660V额定电流102.5A/59A额定转速1480r/min 整机：外形尺寸(长×宽×高) m 主机 2.38×1.30×1.52泵站 1.68×0.80×1.12操纵台0.75×0.50×0.83 质量kg 主机1500泵站850操纵台190 适用巷道高度m ＞2.54 钻机特点a.钻机由主机、泵站、操纵台三大件组成，可根据场地情况灵活摆布，解体性好，搬迁运输方便。
b.机械自动拧卸钻具，夹持器卡瓦容易取出，扩大其通孔直径，便于起下粗径钻具，可减轻工人劳动强度，提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZDY系列煤矿用全液压拖车式坑道钻机产品使用说明书尊敬的用户：感谢你选购本产品！为了保证安全并获得最佳效能，安装、使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。
本公司服务热线：电话：*************传真：*************邮编：317000网址：地址：浙江省临海市塘渡工业区浙江锦德矿山机械设备有限公司执行标准：MT/T790Q/JD02-2013版次号： BC01出版日期： 2013年01月警告禁止在井下和有爆炸性气体的环境中拆卸和维修电动机！电动机必须配用YBK系列煤矿井下用隔爆型三相异步电动机。
液压胶管应符合MT98的规定，并在检验合格证有效期内。
禁止液压系统在泄漏状态下工作！发现泄漏立即关机处理。
禁止液压泄漏渗油滞留工作现场！及时清理干净。
禁止随意更换零部件！目录1．用途及使用范围 (4)2．主要结构和工作原理 (4)3．主要技术参数 (18)4．地面试车 (20)5．下井运输 (21)6．井下安装试车 (21)7．钻孔操作 (22)8．保养、维修 (23)9．常见故障分析与处理方法 (23)10．贮存、保管 (24)11．开箱检查 (25)12．其他 (25)13．产品资质编号 (25)1、用途及使用范围主要用于煤矿井下钻探各种角度的瓦斯抽（排）放孔、煤层放水孔、注浆灭火孔、地质孔、及其它用途的各种工程孔，也可用于地面，钻探地质勘探孔及其他用途的各种孔。
适用于岩石坚固系数F≤8的各种煤层、岩层。
要求巷道或钻场断面大于6.5平米，高度大于2.3米，宽度大于2.8米2、主要结构和工作原理2.1钻机的整体结构：主要由泵站、动力头、机架、机座、操纵台和钻具6部分组成。
（图）液压系统：（图）液压系统主要零件目录序号名称图号数量/件备注1 油箱ZDY750-0101 1 容量125L2 网式过滤器MF-10 13 防爆电机YBK2-****-4 1 （安标受控）4 进油管33X180 15 双联齿轮泵2CB-FE50/10F 1 额定压力20MPa6 主溢流阀YF-20H2-S 1 额定压力20MPa7 压力表Ø62/25MPa 2 额定压力25MPa8 多路阀JCF-L15E-5-447 19 快换接头B15/M27X2、B10M22X1.516B20/M33X210 液压马达BM5-**** 111 节流阀L-10H 112 推进油缸63TJYG860-00 113 夹持器JCQ1 114 液压卡盘15 卡盘连接油管Ø8/5000M16X1.5C 1 （安标受控）16 夹持器连接油管Ø8/6000M16X1.5C 2 （安标受控）17 推进油缸连接油管Ø8/5000M16X1.5C 2 （安标受控）18 节流阀连接管Ø8/450LM16X1.5C 2 （安标受控）19 马达连接管Ø16/5000M27X1.5C 2 （安标受控）20 压力表连接管Ø6/700M14X1.5D 2 （安标受控）21 回油管Ø25/800 1 （安标受控）22 冷却器GLC-1.7L 1 额定压力1.6MPa23 精密过滤器2U-A100/2 1 额定流量100L24 副溢流阀YF-L10H 1 额定压力20MPa25 副泵出油管Ø10/600 1 （安标受控）26 主泵出油管Ø16/600 1 （安标受控）2.2 泵站泵站主要由电动机、油泵、油箱、溢流阀、精粗滤油器、冷却器、及底座等部件组成。
泵站是通过电动机驱动油泵转动，将电能转换成液压能（压力油），再通过操纵台上的操纵阀组，将压力油分配到液压执行机构，实现钻机的各种功能。
（图）泵站零件目录序号名称代号数量/件1 油箱组件ZDY750-0101 12 空气滤清器EF3-40 13 过滤器出油口组件ZDY750-0102 14 精密过滤器100L/min 15 压力表三通组件ZDY750-0103 16 油压表0~1.6Mpa 17 冷却器出油管C22X800 18 冷却器GLC-1.7M² 19 防爆电机YBK-180L-4-18.5KW 1 （安标受控）10 双联轮泵2CB-FE50/10F 111 油泵进油口接头ZDY750-0104 112 油泵进油管φ24X200 113 副泵出油管C1X90°-φ10X600 1 （安标受控）14 主泵出油管C1X90°-φ16X550 115 油箱出油接头ZDY750-0105 116 网式过滤器WV160-48X2 117 副溢流阀YF-L10H4 118 主溢流阀YF-L20H4 119 泵站机架ZDY750-0100 120 轮毂组件φ280X100-600 221 油温表YWZ-150T 12.3 动力头动力头主要由液压马达、减速箱、水辩等组成，其功能是将液压能转换成机械能,从而带动钻具旋转切削煤、岩。
水辩的作用是向钻杆传递动力和通水（或压风）以便排渣及冷却钻头。
水辫分为前置水辨和后置水辫两种。
卡盘为液压常闭式，采用碟形弹簧夹紧钻杆、液压松开钻杆。
（图）动力头零件目录84 定位块750ZDY02-44 185 小轴750ZDY02-45 186 水辩750ZDY0209 1水辩图：前置水辩零件目录序号名称规格图号数量/件备注1 水辩轴ZDY020401Q 12 螺栓M6X20 12 GB70-853 垫圈Ø612 GB859-764 水辩压盖ZDY0204-1 25 水辩体ZDY020402 16 衬套ZDY0204-2 27 V型密封圈45X65(42)60X70(50) 28 支持环45X65（42）50X70（50） 29 压环45X65（42）50X70（50） 210 距离套ZDY0204-3 111 挡圈Ø45（42）Ø50（50） 112 配水接头ZG3/4 113 球阀3/4 114 内球头3/4 215 弯头3/4 116 堵头ZG3/4 117 定位销ZDY0204-6 1后置水辩零件目录：序号名称规格图号数量/件备注1 水管接头ZDY0204H-01 12 尾座ZDY0204H-02 13 V型密封圈30X45 14 锁紧螺丝M5X8 15 压盖ZDY0204H-07 16 芯轴ZDY0204H-03 17 轴承6907 28 筒体ZDY0204H-04 19 防尘圈Ø30 110 钻杆接头ZDY0204H-05 111 密封垫ZDY0204H-062.4 机架机架（图4）主要有机架体、推进油缸、拖板、夹持器等组成，动力头固定在拖板上，其功能是将液压能转换成油缸往复运动的机械能。
带动拖板上的动力头可沿导轨做往复运动。
液压夹持器用于装卸钻杆。
(图)机架零件目录：备注序号名称规格图号数量/件1 插销ZDY03-1 12 机架体ZDY0301 13 开口销GB891-86 14 垫圈Ø25X2 15 推进油缸ZDY750-TJYG00 16 油缸连接管(长) Ø8X400 1 安标受控7 过度接头750ZDY03-03 28 组合垫Ø22 29 螺母ZDY03-02 210 快换接头（母）B10M22X1.5 111 快换接头（公）B10M22X1.5 11213 螺栓M16X60 4 8.8级14 螺母+弹簧垫M16 4 8.8级15 机架座ZDY750-040401 116 油缸连接管(短) Ø8X350 1 安标受控17 拖板750ZDY0304 118 垫圈750ZDY03-12 119 螺母+弹簧垫M27X2 1 8.8级20 螺栓M12X40 16 8.8级21 螺母M12 16 8.8级22 垫圈Ø1216 GB93-8723 圆柱销A6X20 8 GB117-8624 滑轨750ZDY0301-03 4 45#25 螺栓M16X60 4 8.8级26 夹持器JCQ1 127 螺母+弹簧垫M16 4 8.8级28 夹持器座JCQ2 129 插销Ø16X160 230 镶条750ZDY03-16 431 六角螺丝M6X20 12 8.8级32 调节块750ZDY03-15 433 调节螺丝(驻头螺丝) M10X30 12 8.8级2.5 机座机座主要由机座、横梁、螺旋支柱、斜支撑、辅助液压支柱中心转盘等组成。
螺旋支柱和斜支撑起支撑和安装机架及动力头的作用。
液压辅助支柱和螺旋机脚可锚固在巷道或钻场顶板和底板之间，轨道夹可以直接锚固巷道的轨道上从而有了很高的稳定性。
螺旋支柱、中心转盘、轮毂、仰角调节油缸(按用户需要配置)是整机更加方便地搬运、孔位调整。
（图）主机零件目录序号名称规格图号数量/件备注1 斜支撑横梁组件ZDY0703-A 12 中心转盘ZDY750-0405 13 机脚组件组件ZDY750-0406 44 轨道夹组件ZDY750-040701 45 斜支撑杆组件ZDY07 26 轮毂组件Ø280-600 27 辅助液压支柱ZDY280-0100 28 转盘中心固定螺丝ZDY750-0405D 19 机座架ZDY750-04 110 螺栓M18X16 8 8.8级11 螺旋支柱ZDY750-0407 212 转盘固定螺栓M18X55 2 8.8级13 机架固定中横梁组件ZDY750-0404 114 仰角调节油缸组件YJYG00 1 用户选配2.6操纵台操纵台主要由操纵台架、多路换向阀组、节流阀（微调）、压力表、胶管接头等组成。
操纵台的作用是通过操作手把实现钻机的各种动作，对钻机实行集中控制。
多路换向阀组由5片阀片组成，分别控制卡盘的夹紧和松开、夹持器、推进油缸的快速进退和正常进退、马达的旋转。
节流阀（微调）可调节推进速度。
快速进退阀片可将旋转油路的大流量压力油合并至推进油缸，实现快速进退。
（图）操纵台零件清单：操作手柄示意图：2.7钻具钻具包括钻头和钻杆。
钻头根据煤矿具体要求可选择使用75，85，94钻头。
钻杆φ42mm，长度800mm。
采用圆锥螺纹连接，具有强度高、折装容易、中性好等优点。
根据用户需要的钻杆（合同规定）可配置。
前置水辫或后置活络水辫是向钻杆传递动力和通水（或压风），以便排渣和冷却、润滑钻头，可根据需要选用。
(图)2.8液压夹持器液压夹持器是通过调节液压系统推动卡瓦来实现装卸钻具。
液压夹持器保持常开状态，即加压夹持紧，卸压放松（图）夹持器零件目录：序号名称规格图号数量/台备注1 螺丝M10X30 28 8.8级GB/T782-2002 弹簧垫Ø1028 Mn3 缸盖750ZDY030601 24 O型密封圈Ø125)X3.1 2 GB/T1235-19765 O型密封圈Ø120X5.7 4 GB/T1235-19766 滑塞750ZDY0306-1 27 O型密封圈Ø45X4 48 油路接头组合750ZDY030604 29 卡瓦750ZDY0306-42X2/50X2 210 卡瓦压盖750ZDY0306-3 211 夹持器壳750ZDY030602 13、主要技术参数3.1型号的组成及代表意义Z D Y ****主轴额定转矩**** N.m液压传动动力头式钻机4、地面试车4.1 所有操作人员必须经培训合格，并持有上岗证，方可进行操作。
