房屋建筑学.楼梯设计实例

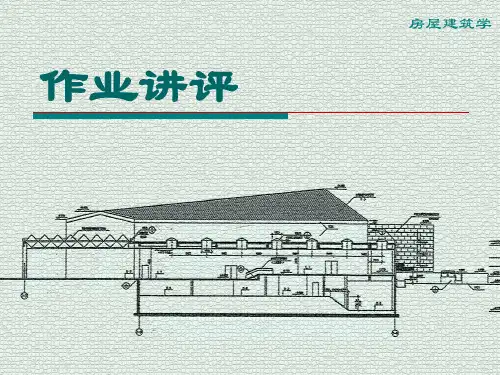

房屋建筑学 墙身节点与楼梯详图
房屋建筑学
主要问题：
5. 平台梁尺寸 6.梯井尺寸及标注 7.布图排版 8.剖面中梯段的投影关系 9.平面和剖面不相符 10.作图表达欠规范
五邑大学土建系 周宏
1.平面图上有剖切线。 2.底层平面一般只有上 行段。图 3.中间层上行段同底层， 下行段水平投影的可 见部分至上行段的剖 切线处止。图 4.顶层楼梯仅有向下方 向，无剖切线。图 5.各层平面均应用箭头 和文字标明上、下行 方向。图
房屋建筑学
五邑大学土建系 周宏楼 梯 平 台下 做 出 入 口净空要求
五邑大学土建系 周宏
房屋建筑学
主要问题：
1. 平面图表达是否正确？图 2. 楼梯设计中几个部位的尺寸。 首层入口处平台底净空：图 楼梯梯段上净空：图 楼梯梯段宽度： 中间平台宽度： 楼层平台宽度： 踏步的尺寸： 扶手栏杆的尺寸： 3. 详图深度不够或不完整。 4. 尺寸标注欠规范和完整。图
五邑大学土建系 周宏
五邑大学土建系 周宏
房屋建筑学
主要问题：
防潮层的位置及做法：应标注具体做法图 窗台：图 外窗台应作面层，应向外形成坡度，悬挑 窗台下应有滴水 窗台高度：一般窗台900~1000，凸窗一般 500~600而且加做护窗栏杆。 楼地层：图 圈梁与过梁宜合二为一，加大窗口高度 楼板是现浇板，非预制板。 墙面及楼地面构造：装修标准？整体效果？ 尺寸及文字标注欠完整和规范。图
五邑大学土建系 周宏
房屋建筑学
绘图作业二：楼梯设计
房屋建筑学
作业评分标准：
作图表达正确、规范(粗细线、线型、图例 等)细致，图面整洁、均衡等：10分 几个部位的尺寸应符合要求：（70分） 首层入口处平台底净空、楼梯梯段上净空、 楼梯梯段宽度、中间平台宽度、楼层平台 宽度、踏步的尺寸、扶手栏杆的尺寸 两个详图：10分，要完整、深度要符合要求 楼梯尺寸标注齐全完整：10分 扣分：平剖面不符或不按要求完成扣10~20
板式楼梯计算实例分析解析
板式楼梯计算实例【例题 2.1《楼梯、阳台和雨篷设计》37页，PDF 版47页】 图2.1为某实验楼楼梯的平面图和剖面图。
采用现浇板式楼梯，混凝土强度等级为C25，2211.9/, 1.27/c t f N mm f N mm ==钢筋直径d ≥12mm 时采用HRB400级钢筋，2360/y f N mm =；d ≤10mm 时采用HPB300级钢筋，2270/y f N mm =,楼梯活荷载为3.5KN/m ²。
楼梯的结构布置如图2.8所示。
斜板两端与平台梁和楼梯梁整结，平台板一端与平台梁整结，平台板一端与平台梁整结，另一端则与窗过梁整结，平台梁两端都搁置在楼梯间的侧墙上。
试对此现浇板式楼梯进行结构设计。
解：1）斜板TB1设计除底层第一跑楼梯的斜板外，其余斜板均相同，而第一跑楼梯斜板的下端为混凝土基础，可按净跨计算。
这里只对标准段斜板TB1进行设计。
对斜板TB1取1m宽作为其计算单元。
(1)确定斜板厚度t斜板的水平投影净长为l1n=3300mm斜板的斜向净长为113691cos n n l l mm α=== 斜板厚度为t 1=（1/25～1/30）l 1n =(1/25～1/30)×3300=110～120mm,取t 1=120mm 。
（根据“混凝土结构构造手册（第四版）”384页）（2）荷载计算，楼梯斜板荷载计算见表2.3。
表2.3楼梯斜板荷载计算水磨石面层的容重为0.65KN/m ²(GB50009-2012，附录A-15，84页)；纸筋灰容重16KN/m ³（GB50009-2012，附录A-6，75页，实际工程中已被水泥砂浆代替）以上计算的荷载设计值是由可变荷载控制的组合，计算由永久荷载控制的组合 1.357.160.98 3.513.10/p KN m =⨯+⨯=，综合取p=13.50KN/m（3）计算简图如前所述，斜板的计算简图可用一根假想的跨度为l 1n 的水平梁替代，如图2.9所示。
房屋建筑学楼梯设计题详解
房建楼梯设计例题例题1.试设计某多层住宅现浇平行双跑板式楼梯，层高2.8m，开间2.6m，室内外高差600，首层平台下作主出入口，保证平台下净高≥2000，墙体厚度240mm，轴线居中。
试确定合理的踏步尺寸，并求合理的楼梯进深，确定各梯段尺寸，画出平、剖面图，并标注相关尺寸。
1．确定踏步高度和楼梯级数确定合适的楼梯踏步尺寸：踏步高度h＝175 （住宅楼梯踏步的合理尺寸，见表）级数2800÷175=16级2．确定踏步宽度和梯段长度踏步高175，根据b＋2h＝600～620，以及建筑模数制，600－2×175＝250，620－2×175＝270；取踏步宽度b＝260，当双跑等跑时，梯段长度＝260×(8-1)=18203．确定梯段宽度,假定梯段宽度＝1150mm，（规范要求住宅梯段宽度≧1100mm）开间2600－墙厚240－两个梯段净宽1150×2＝604．确定平台宽度暂定平台宽度1250＞1150（规范要求平台宽度≧梯段宽度）5．首层平台下要求过人即平台下净高≥2000分析：当双跑等跑时，首层平台下高度2800÷2＝1400 ，一般平台梁高300mm，平台下净高需要〉2000 mm，相差约900mm，两个途径：A．借用室内外高差原室内外高差600，移进450，即三级踏步，每级150。
450＋1400＝1850＜2350，还差2350－1850＝400 B．第一层楼梯作长短跑175*3级踏步=525>400, 第一跑，由8级增加为11级；则相应地，第二跑减少为5级，综合A和B第一跑梯段高度175×11＝1925，即首层平台标高1.925，第一跑梯段下净高＝梯段高度1925＋借用室内外高差450－平台梁300＝2075＞2000，满足首层平台下主出入口过人的要求。
由于首层平台提高3级，需要验证第二层中间平台下是否满足通行，即第二层中间平台下净高≥2000 第二层中间平台下净高＝二层平台标高4.200－首层平台标高1.925－平台梁300＝1975<2000，不满足平台净高2000的要求。
房屋建筑学课件楼梯
01
上下楼梯时不要奔跑、 跳跃，以防摔倒。
02
不要在楼梯上放置重物 或杂物，以免影响通行 或导致意外。
03
对于有小孩的家庭，应 特别注意楼梯的安全， 加装安全护栏或采取其 他安全措施。
04
发现楼梯损坏或存在安 全隐患时，应及时维修 或更换。
05
特殊类型的楼梯
旋转楼梯
定义
旋转楼梯是一种围绕中心轴旋转的楼梯，通常用于圆形或半圆形 建筑中。
踏步高度和宽度
踏步的高度和宽度应符 合人体工程学，避免行
走时发生意外。
楼梯的保养与维护
定期清洁
定期清洁楼梯，保持干净整洁 ，防止积尘导致滑倒。
检查栏杆
定期检查栏杆是否稳固，有无 松动或损坏现象。
保持干燥
保持楼梯干燥，以防湿滑导致 摔倒。
定期油漆
定期对楼梯进行油漆保养，保 持木质楼梯的光泽和防潮。
楼梯的安全使用注意事项
设计要点
设计时需要考虑楼梯的材料、结构、排水和防滑等因素，以确保使用 者的安全。
残疾人专用楼梯
01
定义
残疾人专用楼梯是为方便残疾人通行而设计的楼梯，通常具有较低的踏
步和坡道。
02
特点
残疾人专用楼梯需要符合相关的无障碍设计规范，以确保残疾人士能够
顺利通行。同时，这种楼梯也需要考虑其他身体障碍人士的需求。
坡度计算
楼梯的坡度一般为30°左右，根据楼层 高度
楼梯的长度根据楼层高度和踏步数量 进行计算，同时需要考虑休息平台的 位置和大小。
楼梯的空间布局与优化
空间布局
楼梯的空间布局应根据房屋结构和空间大小进行设计，合理利用空间，避免浪 费和影响美观。
03
楼梯的设计与计算
楼梯设计实例-2022年学习资料
二、楼梯剖面-1.楼梯平台上部及下部过道处的净高≥2m-梯段净高-≥2.2m-梯段净高：自踏步前缘线-包括 低和最高一级-踏步前缘线以外0.30m范围内量至直上方突-出物下缘间的铅垂高度-2.楼梯栏杆与扶手-沿楼梯 段临空一侧设栏板或栏杆，梯段净宽达-三股人流应二侧设扶手-室内楼梯扶手高度自踏步前缘量起≥900mm
300-2626%楼梯设计实例
三、楼梯井-·上下二个梯段之间留出的空隙称为楼梯井-公共建筑中楼梯井宽度（水平净距）≥150mm-住宅、中 学校等楼梯井的宽度≤200mm
楼梯构造设计步骤-一、确定楼梯的基本尺寸-梯段宽度-梯段长度-楼梯间进深-1.梯段宽度-根据任务书给定的条 ，确定双跑楼梯，-梯段的尺寸是给定条件的一半，结合梯段-宽度的表格和楼梯井的相关规定选适当的
楼梯设计步骤和方法-第三，在解决首层中间休息平台下部的通行-要求时，可采用降低底层中间平台下地坪标-高的办 ，但要特别注意的是，应使内外高-差不低于100mm,-以避免地面雨水倒灌室-第四，注意楼层休息平台宽度取值 差别。-开敞式平面的楼梯间与封闭式平面的楼梯间-由于在能否借用走廊的宽度来解决通行要求-问题上的不同，其楼 休息平台宽度的取值-标准也不一样。
为检验首层中间休息平台提高后，二层中间休息平-台下部的通行净高是否满足要求，可采用上述同样-的分析方法，列 如下计算式-150×12+150×10-350=2950mm-计算结果表明，其通行净高仍满足要求。-7-进 方向的验算-在楼梯间平面的进深方向净尺寸的范围之内，-应布置一个中间休息平台D1宽度、一个楼梯-段L水平投 长度和一个楼层休息平台D2宽-度。前述设计结果已形成了三种楼梯段长度，即-14步、12步、10步三种情况， 果取最长的14-步楼梯段进行验算，其余两种情况将不成问题。

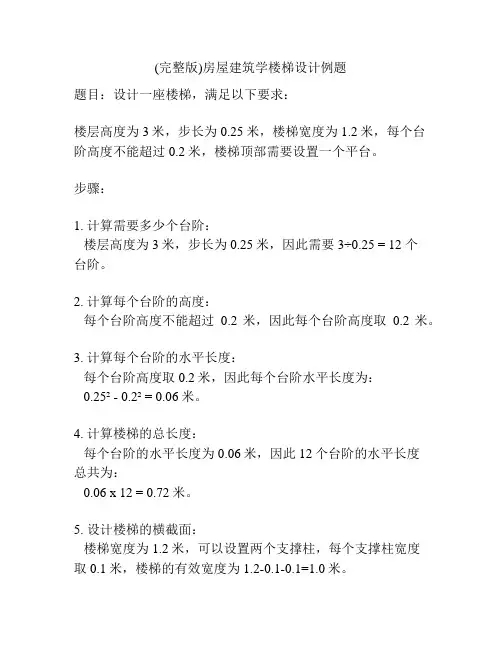

(完整版)房屋建筑学楼梯设计例题
(完整版)房屋建筑学楼梯设计例题题目：设计一座楼梯，满足以下要求：楼层高度为3米，步长为0.25米，楼梯宽度为1.2米，每个台阶高度不能超过0.2米，楼梯顶部需要设置一个平台。
步骤：1. 计算需要多少个台阶：楼层高度为3米，步长为0.25米，因此需要 3÷0.25 = 12 个台阶。
2. 计算每个台阶的高度：每个台阶高度不能超过0.2米，因此每个台阶高度取0.2米。
3. 计算每个台阶的水平长度：每个台阶高度取0.2米，因此每个台阶水平长度为：0.25² - 0.2² = 0.06米。
4. 计算楼梯的总长度：每个台阶的水平长度为0.06米，因此12个台阶的水平长度总共为：0.06 x 12 = 0.72米。
5. 设计楼梯的横截面：楼梯宽度为1.2米，可以设置两个支撑柱，每个支撑柱宽度取0.1米，楼梯的有效宽度为1.2-0.1-0.1=1.0米。
取楼梯矩形截面，高度为0.2米，宽度为1.0米。
6. 设计楼梯的坡度：坡度为角度，一般取30°~45°，这里取35°。
tan 35° = 0.7。
因此，每个台阶的高度为0.2米，水平长度为0.06米，楼梯总长为0.72米，坡度为35°。
7. 设计楼梯平台：楼梯顶部需要设置一个平台，平台尺寸可以取为1.2米 x 1.2米，高度等于最后一个台阶高度0.2米。
综合上述计算，设计图如下：——————| || ▲ || || || || || | ^| | || | 0.2m| | || | v————————————支撑柱支撑柱0.1m 0.1m宽度宽度| |v v1.0m 1.0m宽度宽度| |▼ ▼0.2m 0.2m高度高度| |v v————————————台阶1 台阶2横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶3 台阶4横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶5 台阶6横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶7 台阶8横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶9 台阶10横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶11 台阶12横长0.06 横长0.06高度0.2 高度0.2| |v v平台▲1.2m×1.2m |楼梯顶部。
《房屋建筑学》ppt讲义(高教) 第11章 楼梯构造
预制踏步墙承式楼梯构造
③悬挑式楼梯
踏步板的一端固定在墙上，另一端悬挑，利用 悬挑的踏步板承受梯段全部荷载，并直接传递 给墙体。预制踏步板挑出部分多为L形断面， 压在墙体内的部分为矩形断面。从结构安全性 方面考虑，楼梯间两侧的墙体厚度一般不应小 于240mm，踏步悬挑长度即楼梯宽度一般不超 过1500mm。
11.2.2 预制装配式钢筋混凝土 楼梯
装配式钢筋混凝土楼梯由于其生产、 运输、吊装和建筑体系的不同，存在着 许多不同的构造形式。根据构件尺度的 差别，大致可将装配式楼梯分为：
小型构件装配式 中型构件装配式 大型构件装配式
小型构件装配式楼梯是将梯段、平台分割成若 干部分，分别预制成小型构件装配而成。
应用水泥砂浆坐浆。L形和一字形踏步预留孔洞应与 锯齿形梯梁上预埋的插铁套接，孔内用水泥砂浆填 实。
①梁承式楼梯
平台梁一般为L形断面，将梯梁搁置在L 形平台梁的翼缘上或在矩形断面平台梁 的两端局部做成L形断面，形成缺口，将 梯梁插入缺口内。这样，不会由于梯梁 的搁置，导致平台梁底面标高降低而影 响平台净高。
L形踏步自重轻、用料省，但拼装后底面形成折板，容易积灰。L 形踏步的搁置方式有两种：一种是正置，即踢板朝上搁置；另一 种是倒置，即踢板朝下搁置。
一字形踏步板只有踏板没有踢板，制作简单，存放方便，外形轻 巧。必要时，可用砖补砌踢板。
（2）踏步构件的支承方式
预制踏步的支承方式主要有梁承式、 墙承式和悬挑式三种。
第11章 楼梯构造
本章学习目标
了解有关电梯设计及构造基本知识。 熟悉室外台阶及坡道的设计及构造。 掌握楼梯设计方面的知识，包括：楼梯
尺寸的确定及楼梯设计方法和步骤。 掌握钢筋混凝土楼梯构造。
11.1 概述
楼梯设计例题
楼梯设计步骤和方法⏹A．已知楼梯间开间、进深和层高，进行楼梯设计。
⏹（1）选择楼梯形式根据已知的楼梯间尺寸，选择合适的楼梯形式。
进深较大而开间较小时，可选用双跑平行楼梯；开间和进深均较大时，可选用双分式平行楼梯；进深不大且与开间尺寸接近时，可选用三跑楼梯。
⏹（2）确定踏步尺寸和踏步数量根据建筑物的性质和楼梯的使用要求，确定踏步尺寸。
通常公共建筑主要楼梯的踏步尺寸适宜范围为：踏步宽度300 mm、320 mm，踏步高度140～150 mm；公共建筑次要楼梯的踏步尺寸适宜范围为：踏步宽度280 mm、300 mm，踏步高度150～170 mm；住宅共用楼梯的踏步尺寸适宜范围为：踏步宽度250 mm、260 mm、280 mm，踏步高度160～180 mm。
设计时，可选定踏步宽度，由经验公式2h十b=600 mm(h为踏步高度,b为踏步宽度），可求得踏步高度，各级踏步高度应相同。
根据楼梯间的层高和初步确定的楼梯踏步高度，计算楼梯各层的踏步数量，即踏步数量：h值，使踏步数量为整数⏹（3）确定梯段宽度根据楼梯间的开间、楼梯形式和楼梯的使用要求，确定梯段宽度。
如双跑平行楼梯：1／2M的整数倍数。
（4）确定各梯段的踏步数量根据各层踏步数量、楼梯形式等，确定各梯段的踏步数量。
如双跑平行楼梯：⏹（5）确定梯段长度和梯段高度根据踏步尺寸和各梯段的踏步数量，计算梯段长度和高度。
梯段长度=[该梯段踏步数量（n）一1] X踏步宽度（b）梯段高度=该梯段踏步数量（n）X踏步高度（h）⏹（6）确定平台深度根据楼梯间的尺寸、梯段宽度等，确定平台深度。
平台深度不应小于梯段宽度，对直接通向走廊的开敞式楼梯间而言，其楼层平台的深度不受此限制，但为了避免走廊与楼梯的人流相互干扰及便于使用，应留有一定的缓冲余地，一般楼层平台深度至少为500～600 mm。
⏹（7）确定底层楼梯中间平台下的地面标高和中间平台面标高若底层中间平台下设通道，平台梁底面与地面之间的垂直距离应满足平台净高的要求，即不小于2000 mm。
楼梯—楼梯的设计实例(建筑构造)
5.1认识楼梯
5.2 楼梯设计案例
1 150+700=1 850 mm。 再将首层高度内两跑楼梯的踏步数由原来的8+8步调整为 9+7步，首层第一跑楼梯梯段增加了一步踏步，平台梁下部 空间净高又增加了175 mm，即 1 850+175=2 025 mm，满足平台梁下部通行净高大于2 000 mm高度的要求。将以上结果列成计算公式，则有： 175×4+175×9-250=2 025 mm 对二层休息平台下部的通行净高计算为： 175×7+175×8-250=2 375 mm 计算结果表明，该处的通行净高仍满足平台梁下部通行净高 大于2 000 mm高度的要求。
5.2 楼梯设计案例
（3）计算楼梯间的平面尺寸。 （4）进行楼梯开间方向的验算，确定梯井宽度C，梯井宽 C=60 mm～200 mm；计算梯段宽度B，B=(开间-C-墙厚) ／2， （5）进行进深方向的验算，初步确定中间平台宽D，D应不 小于梯段宽B，根据中间平台宽度D及梯段长度L，计算楼层 平台宽度D1，D1=进深-L-D。 （6）进行楼梯净高的验算，使之符合净空高度的要求。 （7）绘出楼梯的平面图及剖面图。
5.1认识楼梯
5.2 楼梯设计案例
（7）如图所示为设计结果的平面图和剖面图。
一层平面图
二层平面图
5.1认识楼梯
5.2 楼梯设计案例
三层（1）根据楼梯的使用性质和用途，初步确定踏步高h和踏步 宽b，确定各楼层踏步数N。 参考表中住宅建筑类型的数据，取踢面高h=175 mm。 根据2h+b=600 mm～620 mm，b=600-2×175=250 mm，根据住宅规范的规定，踏步宽度应大于等于260 mm， 故取b=260 mm，确定梯段坡度h/b=175/260=0.673， 此坡度换算成角度为 33 °941′，对于居住建筑的梯段来说，是一个比较适宜的坡 度。
房屋建筑学
五、设计题1．设计条件：某教学楼的办公部分为三层，层高为3.0m,楼梯间开间3.0m,进深5.7m。
试设计一双跑并列式楼梯，要求在楼梯平台下做出入口。
（已知：室外地面设计标高为-0.500m,楼梯平台梁高为300mm。
）设计要求：根据设计条件，写出设计步骤、验算步骤。
并根据设计得出的数据绘制首层平面图、二层平面图和剖面图。
（绘出轮廓图，并标出尺寸即可）2．设计条件：某教学楼的办公部分为三层，层高为3.3米，开间3.6米，进深5.7米。
设计要求：根据设计条件，写出设计步骤、验算步骤。
并根据设计得出的数据绘制首层平面图、二层平面图和剖面图。
（绘出轮廓图，并标出尺寸即可）3．设计条件：某教学楼的办公部分为三层，层高为3米，开间3.9米，进深5.4米。
设计要求：根据设计条件，写出设计步骤、验算步骤。
并根据设计得出的数据绘制首层平面图、二层平面图和剖面图。
（绘出轮廓图，并标出尺寸即可）3.在图中表示基础的埋深，并表示防潮层的位置和构造做法5. 5. 画出屋面变形缝处的一种泛水构造。
6. 6. 画出内、外墙伸缩缝构造处理各一个。
7.7. 画出图中承重内墙和承重外墙的定位轴线，并注明必要的尺寸。
8.8. 已知某装配式单层厂房为一跨（跨度为18m）,柱距6m（5个），采用柱子承重（柱截面400×800mm），抗风柱(400×600mm)间距6m,墙外平，可采用封闭结合，试按上述条件绘制该厂房的平面图。
要求布置定位轴线，承重柱、抗风柱、外围护墙（不画门窗），并进行轴网尺寸标注。
（10分）五、设计题设计1：墙身构造设计⒈设计条件今有一两层建筑物，外墙采用砖墙（墙厚由学生根据各地区的特点自定），墙上有窗。
室内外高差为450mm。
室内地坪层次分别为素土夯实，3﹕7灰土厚100mm，C10素混凝土层厚80mm，水泥砂浆面层厚20mm。
采用钢筋混凝土楼板。
⒉设计内容要求沿外墙窗部位纵剖，直至基础以上，绘制墙身剖面（见示意图3.43）。
(完整版)房屋建筑学楼梯设计例题
楼梯设计例题：某单元式住宅的层高为2.7m ，室内外地面高差为0.6m ，采用双跑平行楼梯，楼梯底层中间平台下设通道，试设计该楼梯。
解：(1) 确定踏步尺寸。
根据住宅楼梯的特点，初步取踏步宽度为260mm，由经验公式2h+b =600mm 求得踏步高度h=170mm，初步取h = 170mm。
(2) 确定各层踏步数量。
各层踏步数量N=层高H / h = 2700 / 170 "15.9取N=16 级，则踏步高度调整为：h = H / N = 2700 / 16 "169mm(3) 确定各梯段踏步数量。
二层及以上梯段采用等跑，则各梯段踏步数量为：n1 = n 2= N / 2 = 16 / 2 = 8( 级)由于底层中间平台下设通道，当底层楼梯两梯段采用等跑时，则底层中间平台面的标高为：H / 2 = 2.7 / 2 = 1.35m假定平台梁的高度(包括板厚)为250mm ，则底层中间平台净高为1350-250 = 1100mm<2000mm ，不能满足要求。
寸为50mm ，取梯段宽度为1150mm o采取的处理方法为：将平台下的地面标高降低至-0.450m ，则平台净高为1100+450=1550mm<2000mm ，仍不能满足要求。
再将第一个梯段的踏步数量增加(2000-1550)十169 "3级，此时，平台净高为1550+169 X3〜2060mm >2000mm，满足要求。
那么，底层第一个梯段的踏步数量为8+3 =11级，第二个梯段的踏步数量为8-3 = 5级。
(4) 确定梯段长度和梯段高度。
楼梯底层的梯段长度分别为：L1 = (n 1-1)b=(11-1) X260=2600mmL2 = (n 2-1)b=(5-1) X260=1040mm楼梯二层及以上的梯段长度为：L1 = L2 = (n-1)b=(8-1) X260=1820mm底层楼梯的梯段高度分别为：H1 = mh=11 X169 "1860mmH2 = n2h=5 X169 "840mm二层及以上楼梯的梯段高度为：H1 = H2=nh=8 X169 "1350mm(5) 确定梯段宽度。
房屋建筑学 楼梯-预制装配式钢筋混凝上楼梯构造
梁承式楼梯
梁承式楼梯： 一字平板及正、反L形踏步板均要用预制成 锯齿形的斜梁 一字形踏步优点： 制作方便、适用面较广 踏步的高宽可调节，简支及悬挑均可 可加做立砖踢面，也可露空 能在预制时就把面层及防滑条做好
梁承式楼梯
梁承式楼梯： L形踏步有正反两种 肋向下者，接缝在下面，踏面和踢面上部交接处 看上去较完整。踏步稍有高差，可在拼缝处调整。 作为简支时，等于带肋的乎板，结构合理 肋向上者，接缝在板下作为简支时，下面的肋可 作上面板的支承，所以接缝处的砂浆要饱满，这 种断面形式改换配筋，并可适用于作悬挑式楼梯
构造尺寸其截面有效高度按L/12估算（L为梯斜梁水平投影跨度）
2、板式梯段：带踏步整体板
（1）形式：①整块 ②多块带踏步条板 （2）构造： ①上下端支承于平台梁上。
②不设梯斜梁。平整、厚度小，所以增大了平台下净空高度。
③有效断面厚度按L/20-L/30估算。（L水平投影长度） ④有横向和抽孔两种空心形式。
7.3 现浇整体式钢筋砼楼梯构造
由梯段承受该梯段全 部荷载的楼梯 梯段与平台相连，通 常的处理是在平台口 处设置一平台梁以支 承上下梯段板和平台 板
7.3 现浇整体式钢筋砼楼梯构造
一、现浇整体式钢筋砼楼梯构造的特点：
1、整体性好
3、造价高 5、不便做空心构件
2、可塑性好
4、施工复杂，周期长 6、砼用量大，自重大
二、按施工方式分类:
1、预制装配式 2、现浇整体式
三、预制装配式钢筋砼楼梯:
(一) 特点: 1、节约模板 2、提高施工速度(免养护期)
(二)按构件尺寸不同分类:
1、小型构件装配式 2、中、大型构件装配式
（三）按构造方式分类：
房屋建筑学 楼梯设计ppt课件
；.
5
楼梯的坡度
楼梯、爬梯及坡道的区别，在其坡 度的大小和踏级的高宽比等关系上
楼梯常见坡度范闹为25度～45度， 其中以30度左右较为通用
爬梯的范围在60度以上 坡道的坡度范围一般在15度以下
；.
6
楼梯的坡度
公共建筑中的楼梯及室外台阶应较平坦，一般采用26度34〃其坡度为1：2 居住建筑的户内楼梯可陡达45度，但专供老年或幼儿使用则须平坦些。 若其倾斜角在6度或坡度在1：12以下的属于平缓的坡道 坡度在1：10以上的坡道应有防滑措施 楼梯设计必须符合一系列的有关的规定，例如与建筑性质、等级有关的建筑规范
H＝1／8X1400＝175 梯段长度为：250X（8－1）＝1750 ⑶楼梯间进深尺寸：楼梯间进深的净尺寸为：
1750＋2X1100＝3950 楼梯间进深的轴线尺寸为4500
；.
49
楼梯的设计－实例讨论
第二步： 楼梯剖面设计 关键在于解决底层楼梯下面的净空高度 1.利用室内外高差 2.改变梯段步数 3.调整踏步的面宽和高度 4.调整楼梯的支撑方式
；.
15
楼梯的组成
—般楼梯主要由楼梯梯段和楼梯 平台两部分组成
；.
16
楼梯的组成
楼梯的梯段 设有踏步供层间上下行走的通道段落，称 梯段。楼梯的坡度就是由踏步形成的。 踏步又分为：
踏面 (供行走时踏脚的水平部分) 踢面(形成踏步高差的垂直部分)
；.
17
楼梯的组成
楼梯平台 平台指连接两个梯段之间的水平部分。 平台用来供楼梯转折、连通某个楼层或供使用者在攀登了一定的距离后略事休 息，平台的标高有时与某个楼层相一致．有时介于两个楼层之间。与楼层标 高相一致的平台称之为正平台介于两个楼层之间的平台称之半平台.
房屋建筑学.楼梯设计实例
1400+450+175*3-250=2125mm＞ 2000mm
5.绘制平面图
根据已知楼梯间 的开间和进深， 绘制出各层楼梯 的平面图。图为 某住宅楼梯的平 面图。
楼梯设计实例
【例】已知某住宅楼的层高为2.8 m，楼梯间宽 度为2.7 m，进深5.1m，楼梯间两侧墙厚 240mm，室内外地坪高差为0.6m。假定中间平 台梁的高度（包括平台板厚度）为250mm，试 设计一双跑式梯段的楼梯，梯段间的梯井宽 100mm，要求在底层梯段休息平台下做出入口 。
设计过程
• 本例假定中间平台梁的高度（包括平台板厚度）为 250mm，则平台梁的底面标高为1.15m，即平台净高为 1150mm＜2000mm，不满足要求。
底层楼梯的处理方式
• 可以将平台下的地面标高降至 -0.450m，则平台净高为 1150+450=1600mm＜2000mm。 还不满足要求，那么再采用增 加第一个梯段踏步数量，即提 高底层中 Nhomakorabea平台的做法：
1.确定踏步尺寸 查表5-1，住宅楼梯假定踏步高h为175mm、宽 b为250mm。 2h+b=2*175+250=600（600~620） h+b=175+250=425（450）
2.计算每层踏步数 已知层高为2.8m，则踏步数N为： 2800÷175＝16步 采用双跑楼梯，每跑踏步数应为8步。
3.确定梯段的宽度 – 楼梯段宽度 B＝[2700-2×120(墙厚)-160（梯井宽）]÷2 ＝1150mm
4.确定平台的宽度和标高
–（1）平台宽度 ≥ 楼梯段宽度： D=1200mm ≥ B=1150mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.绘制平面图 根据已知楼梯间 的开间和进深， 的开间和进深， 绘制出各层楼梯 的平面图。 的平面图。图为 某住宅楼梯的平 面图。 面图。
设计过程
1.确定踏步尺寸 1.确定踏步尺寸 查表5 住宅楼梯假定踏步高h 175mm mm、 查表 5-1 ， 住宅楼梯假定踏步高 h 为 175mm 、 250mm mm。 宽b为250mm。 h+b=2 175+250=600（600~620） 2h+b=2*175+250=600（600~620） h+b=175 250=425（450） 175+ h+b=175+250=425（450）
4.确定平台的宽度和标高
楼梯段宽度： （1）平台宽度 ≥ 楼梯段宽度： D=1200mm ≥ B=1150mm D=1200mm 1200 平台标高： （2）平台标高： 当每层楼梯两跑的踏步数相等时 踏步数相等时， 当每层楼梯两跑的踏步数相等时，平台应处于上 下层高度的中点。本例一层平台的标高为1 下层高度的中点 。 本例一层平台的标高为 1.4m ， 二层平台标高为4 二层平台标高为 4.2m 。 因为底层休息平台下做出 入口，平台下净高应不小于2000mm。 2000mm 入口 ， 平台下净高应不小于 2000mm 。 需要对底层 楼梯做必要的处理。 楼梯做必要的处理。 本例假定中间平台梁的高度 包括平台板厚度） 中间平台梁的高度（ 本例假定 中间平台梁的高度 （ 包括平台板厚度 ） 为 250mm 则平台梁的底面标高为1 15m mm， 250mm ， 则平台梁的底面标高为 1.15m ， 即平台净高 为1150mm＜2000mm，不满足要求。 1150mm＜2000mm，不满足要求。 mm mm
楼梯设计实例
【例】已知某住宅楼的层高为2.8 m，楼梯间宽 已知某住宅楼的层高为 ， 度为2.7 ，进深5.1m 5.1m， 度为 m，进深5.1m，楼梯间两侧墙厚 240mm，室内外地坪高差为0.6m。假定中间 240mm，室内外地坪高差为 。 平台梁的高度（包括平台板厚度） 250mm， 平台梁的高度（包括平台板厚度）为250mm， 试设计一双跑式梯段的楼梯， 试设计一双跑式梯段的楼梯，梯段间的梯井 100mm， 宽100mm，要求在底层梯段休息平台下做出入 口。
2.计算每层踏步数 已知层高为2 则踏步数N 已知层高为2.8m，则踏步数N为： 2800÷175＝16步 2800÷175＝16步 采用双跑楼梯，每跑踏步数应为8 采用双跑楼梯，每跑踏步数应为8步。
3.确定梯段的宽度 确定梯段的宽度 楼梯段宽度 B＝[2700-2×120(墙厚 墙厚)-160（梯井宽）]÷2 ＝ × 墙厚 （梯井宽） ÷ ＝1150mm
