汽车人机校核(总布置)..
汽车总布置设计-人机布置相关参考(人机尺寸)
• 手套箱盖与座椅在最后位置时的 95%SAE坐姿人体的膝部距离：25mm （人体姿态：躯干线与大腿线夹角、
大小腿夹角均为90°）
八.遮阳板
• 遮阳板摆动边缘要布置在SAE J287手伸 及界面以内至少25mm。 • 避免其他面遮挡遮阳板操作路径。 •竖直或者侧面展开遮阳板的方式应当直 观。 • 遮阳板从中间固定座上取放的方式应 当直观。
• 把手的手操作区域要避免锐边，夹 手区，挂指甲区和分模线。
十.方向盘
•控制钮应布置在方向盘上以12点方向为基准逆时针和顺时针方向各40°-130°之间的范围内。 •方向盘轮缘中心线到控制钮外边缘：最小30mm，最大46mm。 •如果布置空间无法使控制钮位于方向盘轮缘中心线向里30-46mm范围内（如上所述），则优先考 虑布置在方向盘轮缘中心线向内走30mm以内的范围。 •建议放手洞的开口尺寸：最小98mm长30mm宽。允许有发光的外廓。 •建议当驾驶员用力时，方向盘边缘的前面辅助抓握区应防滑。 •建议在方向盘上下、轴向调节的所有位置上，方向盘前面的手部空间：最小50mm。 •建议方向盘边缘到门护板表面的距离：最小100mm，建议125mm。 •建议方向盘轮缘直径：20-40mm。
四.前罩人机
●解锁手柄抓握区域的后边缘应当位于发盖最前边缘以后90mm以内。 ●竖直式转轴锁的解锁手柄优于内外式转轴的解锁手柄。 ●倾向于布置一个发盖锁解锁手柄来操作。 ●有效的手柄尺寸：最小20mm高×20mm宽。

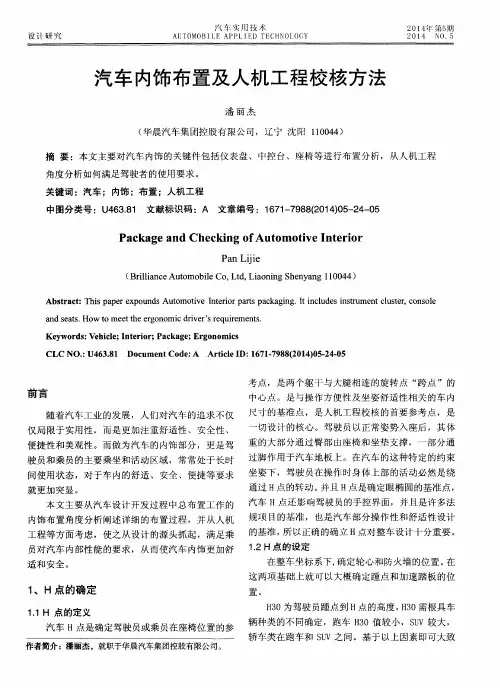

汽车内饰布置及人机工程校核方法
置。
Ｈ ３ ０为 驾驶 员踵 点到 Ｈ点 的高度 ， Ｈ ３ ０需根 具车 辆 种类 的不 同确 定 ，跑车 Ｈ ３ ０值 较小 ，Ｓ Ｕ Ｖ较 大 ，
轿 车类 在跑 车和 Ｓ Ｕ Ｖ之 间 。基于 以上 因素 即可 大致
２ ０ １ ４年第 ５ 期
潘丽杰 ：汽车 内饰布置及人机工程校核方法
摘 要 ：本 文主 要对 汽车 内饰 的关键 件包 括 仪表 盘 、 中控 台、座 椅 等进 行布 置 分析 ，从 人机 工程 角度分 析 如何满 足驾 驶者 的使 用要 求 。 关键词 ：汽 车 ；内饰 ；布 置 ；人机 工程 中图分类 号 ：Ｕ ４ ６ ３ ． ８ １ 文献 标识码 ：Ａ 文章 编号 ：１ ６ ７ １ — ７ ９ ８ ８ （ ２ ０ １ ４ ） ０ ５ － ２ ４ — ０ ５ Ｐａ ｃ ｋ ａ ｇ ｅ ａ ｎｄ Ｃｈｅ ｃ ｋｉ ｎｇ ｏ ｆ Ａｕｔ ｏ ｍｏ ｔ ｉ ｖ ｅ Ｉ ｎｔ ｅ ｒ ｉ ｏ ｒ
ＣＬＣ ＮＯ． ： Ｕ４ ６ ３ ． ８ １ Ｄｏ ｃ ｕ ｍｅ ｎ ｔ Ｃｏ ｄ ｅ ： Ａ Ａｒ ｔ ｉ ｃ ｌ ｅ Ｉ Ｄ： １ ６ ７ １ — ７ ９ ８ ８ （ ２ ０ １ ４ ） ０ ５ — ２ ４ — ０ ５
考 点 ，是 两个 躯 干与 大腿 相连 的旋转 点 “ 跨 点 ” 的
一
便捷 性 和美 观 性 。而做 为汽 车 的 内饰 部 分 ，更 是驾 重 的大 部 分通 过臀 部 由座 椅和 坐 垫支 撑 ，一 部分 通 驶 员和 乘 员的 主要 乘坐 和活 动 区域 ，常 常 处于 长 时 过 脚 作用 于汽 车 地板 上 。在 汽车 的这 种特 定 的 约束
间使用 状态 ，对于 车 内 的舒 适 、安 全 、便捷 等 要求 坐姿 下 ，驾驶 员 在操 作 时身 体上 部 的活 动必 然 是绕 通过 Ｈ点的转动 。 并且 Ｈ点 是确 定眼椭 圆的基准 点 ， 就 更加突 显 。

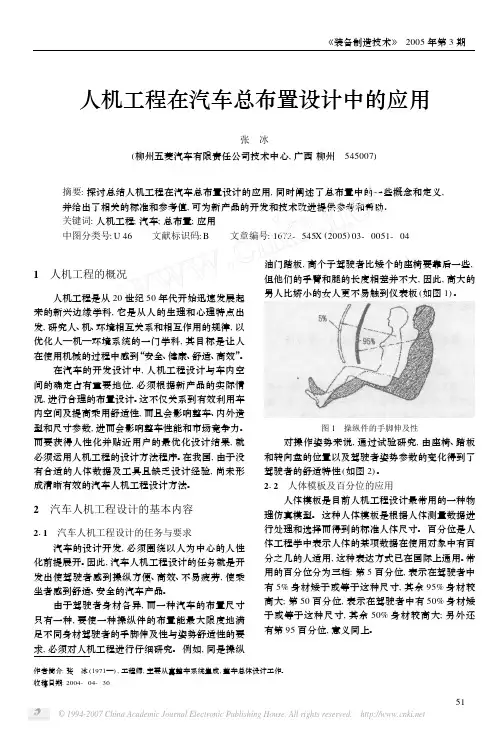

人机工程在汽车总布置设计中的应用
作者简介:张 冰(1971—),工程师,主要从事整车系统集成,整车总体设计工作。
收稿日期:2004-04-30人机工程在汽车总布置设计中的应用张 冰(柳州五菱汽车有限责任公司技术中心,广西柳州 545007)摘要:探讨总结人机工程在汽车总布置设计的应用,同时阐述了总布置中的一些概念和定义,并给出了相关的标准和参考值,可为新产品的开发和技术改进提供参考和帮助。
关键词:人机工程;汽车;总布置;应用中图分类号:U 46 文献标识码:B 文章编号:1672-545X (2005)03-0051-041 人机工程的概况 人机工程是从20世纪50年代开始迅速发展起来的新兴边缘学科,它是从人的生理和心理特点出发,研究人、机、环境相互关系和相互作用的规律,以优化人—机—环境系统的一门学科,其目标是让人在使用机械的过程中感到“安全、健康、舒适、高效”。
在汽车的开发设计中,人机工程设计与车内空间的确定占有重要地位,必须根据新产品的实际情况,进行合理的布置设计。
这不仅关系到有效利用车内空间及提高乘用舒适性,而且会影响整车、内外造型和尺寸参数,进而会影响整车性能和市场竞争力。
而要获得人性化并贴近用户的最优化设计结果,就必须运用人机工程的设计方法程序。
在我国,由于没有合适的人体数据及工具且缺乏设计经验,尚未形成清晰有效的汽车人机工程设计方法。
2 汽车人机工程设计的基本内容211 汽车人机工程设计的任务与要求 汽车的设计开发,必须围绕以人为中心的人性化前提展开。
因此,汽车人机工程设计的任务就是开发出使驾驶者感到操纵方便、高效、不易疲劳,使乘坐者感到舒适、安全的汽车产品。
由于驾驶者身材各异,而一种汽车的布置尺寸只有一种,要使一种操纵件的布置能最大限度地满足不同身材驾驶者的手脚伸及性与姿势舒适性的要求,必须对人机工程进行仔细研究。
例如,同是操纵油门踏板,高个子驾驶者比矮个的座椅要靠后一些,但他们的手臂和腿的长度相差并不大,因此,高大的男人比娇小的女人更不易触到仪表板(如图1)。
汽车仪表板人机校核规范
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用千本文 件。 凡是不注日期的引用文件， 其最新版本（包括所有的修改单） 适用于本文件。
GB/T 17867—1999 轿车手操纵件、 指示器及信号装置的位置 SAE J 903-1999 乘用车前风窗刮水系统 SAE J 287-2007 驾驶员手控制区域
式中： G
H17
H30
综合包装因子， 单位为毫米 (mm) ;
AHP到方向盘中心垂直距离， 单位为毫米 (mm) ;
前排座高度， 单位为毫米(mm)。
H17 AHP到方向盘中心垂直距离； H30 前排座高度； L53 加速踏板踵点和SgRP点纵向距离。
图2 用来确定综合包装因子G的尺寸 4.1.2 手操作空间范围参考平面(HR平面）
验证杂物箱是否满足一般存放物品要求， 并且能够使乘员在正常乘坐位置使用。 4.3.2 校核方法 4.3.2.1 储物校核：将车辆用户手册、 车辆档案等类似文件放入杂物盒并关闭， 文件在杂物盒内无干 涉状态， 杂物盒开闭顺畅（具体文件需在设计前期定义考虑）。 4.3.2.2 打开极限位置校核：将杂物箱开启到最大开度位置， 量取杂物箱盖内壁与仪表板杂物箱开口 处的最小间隙A, 并检查杂物箱盖与SAE 95%的假人腿部是否有干涉， 见图19所示。 4.3.2.3 打开过程校核：在CATIA运动分析模块将杂物盒的开启过程进行模拟分析， 对运动过程中杂 物箱与周边件， 尤其是侧门护板的最小间隙进行记录。
方便驾驶员对组合仪表信息的识认性， 减少驾驶安全隐患。 4.4.2 校核方法
将组合仪表及眼椭圆数据调入UG软件，截取过眼椭圆中心的Y平面，如图20所示， 连接眼椭圆中 心与组合仪表中心，连线长度L称为驾驶员观察组合仪表的视距，连线与组合仪表表盘的夹角A称为驾 驶员观察组合仪表的视角， 连线与过眼椭圆中心线的水平线的夹角B称为驾驶员下视角。 4.4.3 要求
汽车总布置设计-人机工程
校核内容
驾驶员SAE95%人体坐姿舒适性校核 后排乘员SAE95%人体坐姿舒适性校核 驾驶员SAE5%人体坐姿舒适性校核
引用标准
SAE J1100-2005 SAE J826-2002 SAE J4002-2005 SAEJ1517-1998 SAE J1052-2002 Motor Vehicle Dimensions（汽车尺寸） H点机械和设计工具规程和规格 H点机械和设计工具规程和规格 驾驶员选择的座椅位置 汽车驾驶员及乘员头部位置
E点
“E点”指驾驶员眼睛的中心，用于评估A柱妨碍视野的程度。
直接视野视点
参考IDG标准，用于校核A、B、C柱直接视野障碍角度的视点，相对驾驶员R点的坐标为 （0，0，635）。
16
四、人体坐姿校核
校核目的
在整车布置设计的过程中,为了能尽量降低驾驶员的疲劳程度,通过对人体的生理结构进行研 究而得到人体的舒适驾驶姿势，这是在总布置设计中必须遵守的依据，同时本着提高车内 空间利用率、满足外造型和整车尺寸原则，进行人性化的最优化设计。
13
三、人机工程关键硬点定义
眼椭圆大小
14
三、人机工程关键硬点定义
眼椭圆位置
其中：具有离合踏板时t=1，无离合踏板时t=0 L1：加速踏板参考点（PRP）X坐标 L6：速踏板参考点到方向盘中心水平距离 H30：R点到踵点垂直距离 W20：R点Y坐标 H8：驾驶员踵点（AHP）Z坐标
15
三、人机工程关键硬点定义
25
四、人体坐姿校核
驾驶员SAE5%人体坐姿舒适性校核 轿车驾驶员人体坐姿舒适推荐值
代码 尺寸名称 舒适参考范围 250-405 —— 20-30 95-115 —— 100-145 87-110
汽车人机工程-总布置
5 如何进行总布置设计
5．１ 总布置设计的三段式程序 5．２ 汽车参数的确定
汽车设计不是从零开始
市场报告 市场调研 以前的设计积累 对比车型 Competitive Vehicle 的分析评价 文献、报告、样本等信息的搜集 计算 对比计算的重要性 设计说明书及计算书 5．３ 汽车的分类 －法规性分类 GB/T15089-2001(代替1994) 与ECE R.E.3等效，增加了G类车 美国FMVSS，小客车、大客车、多用途汽车（MPV）、卡车。 越野汽车 军用汽车 －设计性分类 SAE J1100 汽车尺寸，为统一汽车空间尺寸的比较进行分类 －其他分类 术语及定义 GB/T3730.1-2001，市场的分类
总布置设计的特征
－ 目标明确 目标市场 /目标用户/目标售价/ 目标车型（包括技术目标）/其他目标
设计思想Design Philosophy 的确立
－ 多方案
方案可能是排他的也可能是互补的
－ 有约束 技术的 /经济的/ 法规的 /环境的/部件货源（供应商） 设计原则Design Criteria 的确立
黄 牌
N1
GVW≤3500kg，载 货 3500kg＜ GVW≤12000kg， 载货 GVW＞12000kg， 载货
—— 蓝 牌 中型以下载货汽车。 货车：GVW＜4500kg ，车身长度＜6m；
C1
小型、微型载客汽车以及轻 型、微型载货汽车；轻、小、 微型专项作业车
N2
——
中型以上载货汽车。 货车：GVW≥4500kg ，车身长度≥6m；
技术协议签订
典型产品技术参数对比分析 典型产品技术平台分析
造型趋势研究
市场可行性研究
22
造型结果 检查评审
车辆总布置人机工程设计的一般步骤
眼椭圆
眼椭圆
驾驶员眼椭圆与视野设计
驾驶员的手伸及界面及操作件的合理布置
足蹬力 手操舵力 手柄的设计 坐姿下驾驶员双手对方向盘的手操舵力与方向盘倾角 （侧视图上方向盘平面与水平之间的夹角）有密切的 关系。方向盘平面越接近水平即倾角越小，手操舵力 越大。但是可以转动方向盘的角度值变小，如图2-5所 示。此时对应的座椅靠背也比较垂直，驾驶员坐姿相 应地也比较平直。
驾驶员眼椭圆与视野设计
眼椭圆应用之轿车仪表板盲区 汽车行驶过程中，驾驶员需要经 常观察仪表板上的信息。在观察 时，驾驶员的视线会受到方向盘 的阻挡，方向盘的轮毂、轮辐和 轮缘在仪表板上形成相应的盲区 称之为仪表板盲区
驾驶员眼椭圆与视野设计
轿车驾驶员的前方视野
驾驶员的手伸及界面及操作件的合理布置
驾驶员的手伸及界面及操作件的合理布置
驾驶员手伸及范围的 分区 基准平面：指与汽车 纵向对称平面平行的 与座椅参考点（设计 时采用的H点）左右相 距50mm的两平面。
驾驶员的手伸及界面及操作件的合理布置
1区：位于参考平面左侧，由下列表面形成的区域： A）平行于方向盘平面且向上相距20mm的平面； B）平行于方向盘平面且向下相距170mm的平面； C）沿方向盘轮圈外缘向外扩展100mm的圆柱面。 该圆柱面的中心线与方向盘轴线共线。 D）通过方向盘轴线的两垂直相交平面。两垂直相交平面与 参考平面之间的夹角分别为40º，130º。
驾驶员的手伸及界面及操作件的合理布置
汽车人机校核(总布置)课件
人体尺寸与人体模型
❖人体模型
汽车设计和试验中所采用的人体模型视用途不同，种类不一。 常见的有H点人体模型、装车试验用人体模型（假人）、振动试 验用多自由度振动人体模型。
汽车人机校核(总布置)
人体尺寸与人体模型
❖H点人体模型 ☆ H点是人体身躯与大腿的连接点，即跨点Hp。 ☆ H点人体模型是一种用来确定汽车车身的实际H点位置的人 体模型。H点人体模型由背板部、座板部、小腿部及足部等构成。
人机工程学
—— 汽车工程研究院 总体部
汽车人机校核(总布置)
目录
1
概论
2
人体尺寸与人体模型
3
驾驶员视野设计
4
乘员头部空间设计
汽车人机校核(总布置)
目录
5
上下车方便性设计
6
人体坐姿舒适性和手伸及平面
7
三踏板校核
8
雨刮刮刷面积校核
汽车人机校核(总布置)
概论
❖汽车人机工程学
人机工程学是20 世纪70 年代初迅速发展起来的一门新兴学 科,它从人的生理和心理出发,研究人-机- 环境相互关系和相互 作用的规律,并使人—机系统工作效能达到最佳。在汽车车身设 计中应用人体工程学,就是以人(驾驶员、乘客) 为中心,研究车身 设计(包括布置和设备等) 如何适应人的需要,创造一个舒适的、 操纵轻便的、可靠的驾驶环境和乘坐环境,即设计一个最佳的 人—车—环境系统。
汽车人机校核(总布置)
人体尺寸与人体模型
❖H点人体模型
图1 H点人体模型
汽车人机校核(总布置)
人体尺寸与人体模型
❖汽车实际H点
•
汽车实际H点是指当H点三维人体模型按规定的步骤安放在汽
踏板布置人机工程校核
踏板布置空间校核规范编号：项目名称：总布置编制：校对：审核：会签：批准：乘用车研究院2006年12月一、目的为统一各车型踏板布置校核程序及输出结果，特制定本规范。
二、适用范围适用于乘用车研究院内各车型踏板布置空间的校核。
三、规范内容1. 规范引用标准a)GB/T 17346 轿车脚踏板的侧向间距b)ECE R35 关于就脚控制件的布置方面批准车辆的统一规定c)DIN 73001内燃机汽车的操纵其中GB/T 17346与ECE R35标准等效。
2. 相关定义a)横向平面：指与汽车纵向中心平面相垂直的平面。
b)纵向平面：指与汽车纵向中心平面平行的平面。
c)点A：点A是加速踏板上的一个点，它与点B的距离为200 mm。
一般取加速踏板的中心点。
d)点B：汽车制造厂规定的踵点。
e)参考平面P：指通过点A且垂直于点A和点R相连直线的横向平面(点R为座椅调至最后正常驾驶时的位置，见图1)。
3. 踏板布置设计要求a）踏板排列：从驾驶员位置观察时，踏板应按以下次序自左至右排列：离合器踏板、制动踏板、加速踏板；b）踏板间距：踏板间距以两个踏板在参考平面P上投影之间的最小距离来测量（如图1所示），所谓踏板之间的最小距离是指加速踏板和制动踏板之间的最小距离及制动踏板和离合器踏板之间的最小距离；图1 踏板布置校核P平面示意图c）离合器踏板与车身固定部分的距离：离合器踏板在参考平面P上的投影至被P平面所截的车身内饰板截面之间的最小距离（如图2所示）；图2 踏板布置空间校核示意图d）操作单个踏板的最小侧向间距：紧挨踏板左右侧向有碍于踏板操作的两障碍物在参考平面P上投影之间的最小距离。
除相邻踏板外，还应考虑转向柱，固定装置等。
e）相关标准所规定或推荐的一些具体数值见表1和表2。
表1 有离合器踏板时的三踏板布置间距值表2 无离合器踏板时的二踏板布置间距值4.校核步骤a）确定A点：以汽车制造厂规定的踵点B点为球心，作一半径为200mm 的球，该球与加速踏板上表面的交线和踏板的纵向中心线的交点即为A点，逆向时A点一般取加速踏板的中心点；b）确定参考平面P：将R点投影到通过A点且与车辆纵向对称面平行的平面内得到R´点，通过A点作一平面使其垂直于A点和 R´点相连直线，该平面即为参考平面P；c）通过参考平面P作车辆固定部分的断面，同时将三踏板的上表面轮廓投影到参考平面P内；d）测量图2中所示的各项距离。
浅谈整车总布置DMU校核
浅谈整车总布置DMU校核整车总布置DMU校核是一种基于数字化技术的设计方法，可以使设计师在设计整车布局时可以快速地进行评估和对比设计方案的优劣。
这种校核方法在汽车制造行业中被广泛使用。
整车总布置DMU校核包括多个方面的校核，以下是其中的主要校核：1. 空间校核：通过将各个部件、系统的三维CAD模型共享，可以在虚拟环境中进行整车布置的空间校核。
空间校核主要是为了验证各个部件在车身内的布置是否合理，以及检查不同部件之间的冲突和干涉情况，避免设计时出现空间上的问题。
2. 人机工程学：整车总布置DMU校核可以通过各种手段，例如天线覆盖面积、人类工程学等来优化驾驶员的认知、操作和驾驶体验。
这种校核方法主要是为了保证车辆的人机工程学符合人类的生理需求，方便驾驶员使用车辆。
3. 强度校核：在整车总布置DMU校核中，设计师需要考虑车身的强度和安全性。
这种校核包括分析车身的结构和材料来保证车身的刚度和抗撞性，通过模拟各种比例载荷下的变形和应力来检查车身设计的结果是否符合标准。
4. 风洞校核：风洞校核是车辆设计中必要的一步。
通过在虚拟环境中进行风流场分析来优化车辆的气动性能，这种校核可以说明车辆在不同速度下的行驶情况，帮助设计师理解车流线和起伏以及风压的分布，以便进行车辆设计的优化。
整车总布置DMU校核是一种高效的设计方法，可以大大缩短设计周期和降低错误率。
这种方法已经广泛应用于汽车制造行业，成为车辆设计的重要组成部分。
整车总布置DMU校核不仅可以优化车辆设计，还可以提高整车的生产效率和质量。
通过虚拟环境，整车厂商可以在没有实际生产车辆的情况下，进行生产线的布置和工艺分析，以便提高生产效率。
此外，在整车制造过程中，还可以利用DMU校核来分析装配过程，并验证各组件的匹配性和装配性，以确保制造出符合标准、具有良好质量的整车。
这种校核方法并不是只具有汽车制造行业可以采用，而是可以运用在其他的制造业中。
此外，整车总布置DMU校核还可以支持车辆的后期服务和维护。
21.汽车总布置之人机法规_整车视野校核
整车视野校核1 GB 11562-2014《汽车驾驶员前方视野要求及测量方法》1.1 适用范围本标准适用于M1类汽车。
1.2 术语及定义1.2.1 V点1.2.2 风窗玻璃基准点1.2.3 P点1.2.4 Pm点1.2.5 E点1.2.6 驾驶员侧A柱的双目障碍角1.2.7 乘客侧A柱的双目障碍角1.2.8 “S”区域1.3 技术要求1.3.11.3.21.3.3 每台车辆不得多于两根A柱。
1.3.4 除1.3.4.1和1.3.4.2之外，在驾驶员前视野180°范围内，在通过V1的水平面下方和通过V2的三个平面（三个平面都和水平面向下成4°夹角，其中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面）上方的范围内，除了A柱、固定或活动的排气通风口、三角窗分隔条、车外无线电天线，后视镜和风窗玻璃刮水器等造成的障碍外，不得有其他障碍。
见下图。
但是以下情况除外：1.3.4.11.3.4.21.4 测量条件1.4.1 V点位置1.4.2 P点位置1.4.3 设计座椅靠背角非25°时的修正1.4.4 E点位置1.4.4.1 E1和E2距P1各为104mm，E1距E2为65mm。
1.4.4.2 E3和E4距P2各为104mm，E3距E4为65mm。
1.4.5 A区的确定A区的确定应按照GB 11555-2009中的要求进行。
1.5 A柱障碍角测定方法1.5.1 通过三维坐标系表示的R点和座椅状态进行修正后来确定V点（V1、V2）的位置。
1.5.2 用三维坐标系表示的R点和座椅状态进行修正后来确定P点（P1、P2）的位置；25°以外的设计靠背角的修正值见表4。
1.5.3 在A柱上做两个水平界面，即：1.5.41.5.52 GB 15084-2013《机动车辆 间接视野装置的性能和安装要求》 2.1 适用范围本标准适用与M 和N 类及至少驾驶室被部分封闭的L 类机动车辆的间接视野装置安装。
总布置及饰件的人机校核
总布置及饰件的人机校核1、人机舒适性要求1.1 人体舒适坐姿经验值驾驶员舒适参考范围后排乘员舒适参考范围代码尺寸名称H30-1 R 点到踵点的垂直距离（mm）250-405——127-405 ——L53 R 点到踵点的水平距离（mm）A40-1 靠背角（°）（°）（°）（°）（°）20-30 20-75A42-1 躯干与大腿夹角A57-1 大腿与水平面夹角A44-1 膝盖角95-115——95-115——100-14587-11090-145A46-1 脚角95-130 1.2 不同车型的空间、坐姿角度名称腿部空间头部空间臀部角度膝关节紧凑型轿车1055 970 90°-95°115°-120°小型轿车中型轿车大型轿车10651075108597097595°95°-100°100°125°125°-130°130°975-9801.3 座椅调节行程名称微型轿车轿车小轿车座椅调节范围(mm)160-180180-200200中型轿车大型轿车≥2001.4 H点Y向推荐值名称车中心至 H 点的间距(mm)紧凑型轿车小轿车315 335 365 380中型轿车大型轿车1.5内部空间推荐值坐垫和门内饰之名称臀部空间（mm）坐垫宽度（mm）肩部空间（mm）间的间隙（mm）紧凑型轿车小型轿车中型轿车大型轿车808090951310136014501500510520-53054013101335144514905501.6横向头部间隙名称横向头部空间(mm)紧凑型轿车小轿车315 335 365 380中型轿车大型轿车1.7油门踏板、制动踏板、离合踏板的相对位置踏 板 间 距（mm ）踏板高度差（mm ） A 分 类 CBA-BB-C油门-刹车刹车-离合器左置右置设计指 南70-80 40-50 最小 165 最小 15560-7070-8030-40 0-51.8 方向盘与 R 点相对位置关系尺寸代码 设计要求 260-320mm 370-380mm 405-415mm 390-395mm 23°-25°①（此尺寸仅供参考）② ③ ④ ⑤1.9沿长度和高度方向的 H 点位置名称 腿部空间（mm ）750-800 头部空间（mm ）紧凑型轿车 小型轿车 中型轿车 大型轿车920-1000 950 850-900 900-950 960 ≥9509701.10 沿宽度方向的H点位置名称坐着臀部宽度肩宽沿宽度方向的 H 点位置400mm490mm1.11 Y向空间名称乘客肩部至车门内饰的间距汽车中心至 H 点紧凑型轿车小型轿车中型轿车大型轿车1101151251302853153503751.12 车门内拉手舒适区域（适合所有类型的车门内拉手）类型尺寸 A(mm) 尺寸 B(mm) 尺寸 C(mm)单排座轿车四门轿车前部四门轿车后部1351901602252002001001001001.13 手间距手间距代号名称在上端或前部无换档按钮/换档按钮最小 135mm最小 50mm 换档按钮在侧面A B C D E F平面图乘客侧前方最小 182mm最小 50mm最小 50mm最小 55mm最小 110mm最小 35mm最小 50mm上端最小 55mm俯视图驾驶员侧最小 110mm最小 35mm变速器换档球头位置均应处在上图三维梯形之内1.14驻车制动手柄1．确定所建议的副仪表板或地板安装驻车制动手柄的合理手控活动范围2.手柄的建议尺寸3-1）建议按纽最小直径尺寸：19mm3-2）建议指关节最小间隙：41mm3-3）建议手指最小间隙：34mm3-4）建议手柄下方最小垂直间隙：36mm 3-5）建议前部最小间隙：30mm3-6）建议直径或抓握宽度：19-50mm3-7）建议最小抓握长度：110mm1.15车顶辅助把手1.定位1-1）前座椅辅助把手抓握长度最小120mm应位于从前座椅H点后10mm延伸至A柱的区域之内。
汽车人机校核(总布置)..
乘员头部空间设计
头廓包络线
图11 头廓包络线形成侧视图
上下车方便性
概述 ☆ 在现代汽车设计中，虽然常常涉及的紧凑型汽车，但同时 需要保证汽车内部空间的宽敞，更不能因车身的紧凑影响进出 的方便性，正因为如此，所以在设计过程中要进行周全的考虑， 细致协调，既要满足空间要求，又要符合造型需要，更要推敲 技术上的可行性。
人机工程学汽车工程研究院总体部汽车工程研究院总体部目录概论1人体尺寸与人体模型2驾驶员视野设计乘员头部空间设计34目录上下车方便性设计5人体坐姿舒适性和手伸及平面67三踏板校核8雨刮刮刷面积校核概论?汽车人机工程学人机工程学是20世纪70年代初迅速发展起来的一门新兴学科它从人的生理和心理出发研究人机环境相互关系和相互作用的规律并使人机系统工作效能达到最佳
图3 驾驶员前方180 °内视野评价
驾驶员视野设计
交通灯视野 交通灯视野：要求汽车在停车线1m以外能方便看到交通 灯最上面的红灯，不能被车顶或其它零件所遮盖（内后视镜 除外）。见图2 所示。
A柱障碍角
按GB 11562-1994的规定进行测量，每根A柱双目障碍角 不得超过6°。若两柱相对汽车纵向铅垂面是对称的，则右柱 不需要再测量。 在测量A柱障碍角的时候，一定要注意门窗密封条、门窗 的上框架、遮阳带也要考虑在内。 测量方法如下：
驾驶员视野设计
☆驾驶员视野直接影响汽车主动安全性，是整车总布置及造型 设计要始终关注的基本方面。 ☆驾驶员视野设计主要包括以下几个方面：前方视野、交通灯 视野、A柱障碍角、直接后方视野及间接后方视野、仪表板视野。
驾驶员视野设计
前后视野示意图
图2 驾驶员视野示意图
驾驶员视野设计
前方视野
☆ 前方地面视野：从驾驶员眼睛中心点作一条与发动机舱盖相切的直 线，与设计地面线相交，其交点与前保险杠最前端的纵向距离越小越好， 一般希望小于5m ； ☆ 风窗玻璃透明区视野 风窗玻璃透明区至少应包括风窗玻璃基准点连线所包围的面积。这 些基准点是（注意：透明区域指的是光线垂直照射的时候，透光率大于 70% ）： 基准点a，V1点水平向前偏左17°； 基准点b，V1点向前沿铅垂面偏上7°； 基准点c，V2点向前沿铅垂面偏下5°； 辅助基准点a’、b’、c’，与a、b、c点关于汽车纵向对称平面对称。 (V点是表征驾驶员眼睛位置的点，它与通过驾驶员乘坐位置中心线的 纵向铅垂平面、R点及设计座椅靠背角有关。此点用于检查汽车视野是 否符合要求。通常用V1、V2两点表示V点的不同位置。)
汽车人机工程-总布置
接近角（°）
离去角（ °） 最小转弯半径（m） 整车姿态角（°） ……
？
？ ？ ？ ？
9
10
汽车开发的过程
主要 关键点
主题和工程 设计的选择 项目批准 第一辆项目 样车制造 第一辆试 装车制造 第一辆产 品车制造 主题和工程 设计的选择
计划和项目定义 产品设计和开发
计划和项目定义
产品开 发过程
工艺设计和开发 产品验证和确认 工艺验证和确认 生产 反馈、评估和纠正措施
政府法规 战略决策 顾客需求
公司技术 产品开发 竞争产品 三到四年时间 汽车上市
21
可行性研究评审
产品战略阶段
2D效果图控 制要求发放
技术可行性分析
（ 相 当 于 设 计 任 务 书 ） 预研草总布置 产品可行性技术方案确定 产品平台规划 产品目标确定 标杆样车选定
典型产品空间布置和人机工程对比分析
零部件认证 零部件制造 PPAP控制 25 APQP控制
机舱布置分类
机舱布置
划分 FF （发动机横置） FR （发动机纵置）
机舱布置流程
总体设计阶段 项目管理 概念设计 校核阶段 电子样车 试验验证
硬点设计
工程设计
整体概括
整车外廓尺寸 发动机
变速器、分动器、传动轴
碰撞溃缩量
前保
机盖
转向
悬架
冷却系
产品开 发阶段
概念选 择阶段
批准阶段
项目样 车阶段
试装阶段
投产阶段
改进阶段 /概念选 择阶段
汽车开发的过程
汽车总布置设计概论
什么是汽车 什么是汽车总布置设计 汽车工程师和设计师与汽车总布置设计的关系 如何进行汽车的总布置设计 范例
汽车人机校核(总布置)
多学科交叉
在此添加您的文本16字
结合心理学、人机工程学、设计美学等多个学科的理论和 方法，提高人机校核的全面性和准确性。
在此添加您的文本16字
虚拟现实与仿真技术
在此添加您的文本16字
利用虚拟现实和仿真技术，构建更加真实、全面的模拟环 境，以便更准确地预测和评估人机交互的效果。
THANK YOU
汽车人机校核(总布置)
目
CONTENCT
录
• 人机校核概述 • 人体模型介绍 • 驾驶员人机校核 • 乘员人机校核 • 行人保护人机校核 • 总结与展望
01
人机校核概述
人机校核的定义和目的
定义
人机校核是对汽车内部空间、驾驶员和乘客的操作界面以及车辆 外部环境进行评估的过程，以确保驾驶员和乘客在使用过程中的 舒适性和安全性。
02
人体模型介绍
人体模型的选择
静态人体模型
用于评估汽车内部空间和座椅设计的合理性，确保 乘客的舒适性和安全性。
动态人体模型
用于模拟汽车行驶过程中乘客的姿态和行为，预测 可能出现的碰撞和伤害风险。
人体模型比例
选择与实际人体比例相符合的人体模型，以便更准 确地模拟乘客在汽车内的行为和姿态。
人体模型的参数
案例二
某轿车车型的人机校核。针对不同体型乘员进行校核，发现某一体型乘员在车内坐姿不舒适，经过调整座椅设计， 提高了该体型乘员的舒适性。
05
行人保护人机校核
行人保护人机校核的内容
头部碰撞区域校核
校核发动机罩、前挡风玻璃、前保险杠等部 位是否会对行人的头部造成严重伤害。
脚部碰撞区域校核
校核前保险杠、前格栅等部位是否会对行人 的脚部造成严重伤害。
汽车整车部设计手册-人机校核
整车集成篇第二章人机校核2.1 人体乘坐舒适性2.1.1 人体姿态角度Ramsis里面的二维人体模型是95％SAE人体，其默认最舒适角度如下图1所示：图1 RAMSIS默认舒适角度Ramsis中的靠背角调节角度是5°-40°，躯干角是60°-130°，膝盖角是80°-180°，踝角是87°-135°，基本上能够反映大部分人体常规姿态。
而实际在汽车设计当中，人体有一个设计舒适角度，见表1和图2示意。
表1 舒适角度舒适角度最佳角度20°＜A1＜30°25°95°＜A2＜110°95°95°＜A3＜135°125°85°＜A4＜110°87°25°＜A5＜60°80°＜A6＜165°170°＜A7＜190°图2 人体姿态角度示意当然，设计值并非一成不变的，对于微型车以及后排乘客而言，某些角度是能够在上述舒适角度范围之外的，特别是臀部角度以及后排乘客的踝角。
比如还有一种设计，根据车型种类来定义人体角度，见表2。
表2 根据车型定义人体舒适角度范围臀部角度膝关节紧凑型轿车90°-95°115°-120°小型轿车95°125°中型轿车95°-100°125°-130°大型轿车100°130°在实际的人机校核当中，一般根据上述经验角度来验证人体姿态的舒适性，如果超出了舒适范围，则在有足够布置空间的状态下，考虑适当调整人体。
2.1.2 座椅使用舒适性一般座椅的设计H点位置与人体的H点轨迹是一致的，因此首先可以查看座椅行程轨迹的可行性。
一般情况下，汽车设计当中驾驶员座椅主要考虑5％女性－95％男性之间所有的人体情况。
