开关柜二次控制原理及其接线
10KV开关柜二次微机 接线图解
10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
(整理)开关柜(箱)二次接线
精品文档35千伏35千伏主进断路器保护二次接线方案图35干伏母联断路器保护二次接线方案图精品文档精品文档35千伏主变压器保护二次接线方案图精品文档精品文档精品文档精品文档35千伏电压互感器保护二次接线方案图35千伏所用变压器保护二次接线方案图精品文档10千伏10千伏引入线保护二次接线方案图精品文档精品文档精品文档精品文档精品文档精品文档精品文档10千伏变压器保护二次接线方案图精品文档精品文档精品文档精品文档10千伏备用电源自动投入接线图精品文档10千伏母联断路器自动投入接线图精品文档精品文档10千伏电压互感器接线原理图精品文档精品文档精品文档精品文档精品文档中央信号系统接线图低压成套开关设备二次接线方案图索引精品文档精品文档测量回路电流电能测量回路接线方案图精品文档精品文档精品文档电压测量回路接线方案图精品文档精品文档有功电能测量回路接线方案图三相有功电能测量回路接线方案图精品文档精品文档精品文档精品文档三相有功、无功电能测量回路接线方案图精品文档精品文档精品文档断路器断路器合分指示回路接线方案图断路器合分指示电分控制回路接线方案图精品文档精品文档精品文档断路器电合电分控制回路接线方案图精品文档精品文档精品文档精品文档AH （DW914）AH （DW914）断路器电合电分控制回路接线方案图精品文档精品文档。
开关柜二次控制原理与接线讲解学习
开关柜二次控制原理与接线讲解学习开关柜是指用于分配和控制电能的设备，常见于电力系统中。
开关柜的二次控制是指其中的“二次”信号传输和控制原理。
一、二次控制原理：开关柜的二次控制主要是通过信号传输和处理方式来实现。
常见的二次控制原理有以下几种：1.电位器调节型二次控制：通过调节电位器的阻值，来改变电路的工作参数，从而实现控制目的。
2.电压比例控制型二次控制：通过将测量得到的模拟电压信号与参考电压进行比较，从而控制电路的工作状态。
3.开关量控制型二次控制：通过将测量得到的模拟信号经过比较、判断、处理等操作，最终转换为开关量信号进行控制。
4.数模转换型二次控制：将模拟信号转换为数字信号，再通过数字信号的处理实现控制。
以上几种二次控制原理可以单独使用，也可以相互组合使用，根据实际控制需求进行选择。
二、二次控制接线讲解：开关柜的二次控制接线分为信号输入端和信号输出端，下面分别进行讲解：1.信号输入端接线：信号输入端主要接收来自传感器、测量设备等的信号，并对其进行采集和处理。
在接线时，需要根据信号类型选择相应的接线方式，如电位器调节型需要接入电位器，电压比例控制型需要接入模拟电压信号线，开关量控制型需要接入开关量信号线等。
2.信号输出端接线：信号输出端主要传输处理好的信号，并控制相应的设备工作。
在接线时，需要根据设备类型和控制方式选择相应的接线方式，如控制电机需要接入电机控制线圈，控制继电器需要接入继电器控制线圈等。
3.接线注意事项：在进行二次控制接线时，需要注意以下几点：(1)接线可靠性：接线时要确保接触良好，不得出现接触不良、插拔不良等情况。
(2)接线规范：按照设计规范和相关标准进行接线，确保接线正确、安全。
(3)接线保护：合理布置电缆线路，进行绝缘保护，避免电缆磨损、短路等情况。
(4)接线标识：在接线时要进行标识，方便维护和排查故障。
高压开关柜有哪些二次回路-怎样读二次回路接线图
高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。
从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。
归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
最新10KV开关柜二次接线图解
10K V开关柜二次接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
开关柜二次控制原理图
一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。
1、看图A、"先看一次，后看二次"。
GIS开关柜二次原理图解读
一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。
1、看图A、"先看一次，后看二次"。
GIS开关柜二次原理图解读
一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路--- 使用所变输出经变压、整流后的直流电源。
蓄电池--- 适用于大、中型变、配电所，投资成本高，占地面积大。
2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路--- 包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路--- 包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。
开关柜二次控制原理与接线
开关柜二次控制原理与接线一、开关柜二次控制原理开关柜的二次控制是指使用开关柜上的辅助电路和接线进行信号传输和控制执行器的操作。
开关柜的辅助电路主要用于控制电磁继电器、断路器和接触器等开关元件，实现电气设备的远程操作和监控。
1.开关量控制：通过输入的高低电平信号（0V或24V）控制开关元件的断开和闭合。
例如，当输入信号为高电平时，柜内的继电器闭合，从而使得控制回路完成闭合，实现设备的工作。
2.模拟量控制：通过电流或电压的连续变化控制开关元件、执行器或调整器的位置、速度、温度等。
模拟量控制可以实现设备的精确控制和调节。
3.逻辑控制：通过逻辑运算进行开关元件的切换和组合，实现复杂的控制逻辑。
逻辑控制可以利用逻辑门或PLC等进行逻辑判断和控制操作。
二、开关柜二次控制接线1.并联控制接线：多个控制按钮并联接入继电器或接触器的控制回路，通过任意一个按钮的闭合都可以控制开关元件的动作。
这种接线方式适用于需要多个位置控制的场合，如远程和本地控制。
2.串联控制接线：多个控制按钮串联接入继电器或接触器的控制回路，只有同时按下所有按钮才能控制开关元件的动作。
这种接线方式适用于需要多重保护的设备，如按钮必须同时按下才能启动。
3.平行控制接线：多路控制信号平行接入继电器或接触器的控制回路，每个信号独立控制一个开关元件。
这种接线方式适用于需要分别控制多个开关元件的场合，如分别控制多个电动机的起停。
4.反馈控制接线：开关元件动作后，通过传感器或反馈信号将动作状态反馈给控制回路，以实现闭环控制。
例如，通过电流互感器将电机运行状态反馈给PLC控制系统，实现过载保护和远程监控。
以上只是一些常见的开关柜二次控制接线方式，实际应用中还可以根据具体需要进行自由组合。
在接线时应注意合理安排电缆的布线和保护措施，确保接线的可靠性和安全性。
同时，在接线之前需要进行电路的调试和测试，确保控制系统的正常工作。
6kV开关柜二次控制原理图详解
输入信号公共端 断路器内部信号
远方操作允许信号 接地开关信号 预留的备用输入
15
工程部技术培训
开关柜二次回路控制原理与接线
二次原件清单
如果招标方提供了二次图，请一定要看二次BOB， 核对有没有价格较高的原件，不要漏报。
航空插头 互感器 加热照明 门板 元件板 外引信号
端子排
各部分之间需要连接的线， 均需要在端子排上连接
幅值 合闸允许
相位
频率
23
工程部技术培训
系统接地(绝缘监视)
开关柜二次回路控制原理与接线
电压互感器
手车航空插头 过电压继电器
在中性点不接地的系统中，电压互感器二次绕组首尾串联，其端电 压为零，当系统内发生单相接地故障时，其端电压为100V。通过在 两端接电压继电器可以发系统接地报警信号。
24
工程部技术培训
17
工程部技术培训
开关柜二次回路控制原理与接线
合、分闸控制流程
本地智能装置
远方控制器无源接点
合分闸控制开关
远方操作
就地操作
控制合闸
控制分闸
防误操作联锁接点
保护跳闸
联锁跳闸
储能回路
合闸及防跳回路
分闸回路
18
工程部技术培训
开关柜二次回路控制原理与接线
就地合闸
试验位置
辅助接点
防跳继电器
远方合闸 联锁接点
备用电源自动投入（备自投）
开关柜二次回路控制原理与接线
无压（低电压延时时间到）、无流（电流-单相），跳工作开关
备用有压且无闭锁，合母联开关
备自投方案
1、利用两进线保护的可编程功能相互配合，如GE 的 保护F650 2、采用专用的备自投装置，如AGE 的MPM100BII 3、采用可编程控制器PLC，如施奈德的TWIDO GE的 VersaMax
35kV开关柜二次回路图纸讲解
一、二次设备划分原则
变电所 一次设备
开关电器 变换电器 保护电器 补偿电器 组合电器
断路器
隔离 开关
变压器
流互
防雷 设备
熔断器 无功补偿 串联补偿 (并联) (补偿电压)
负荷 开关
压互
二、二次回路的分类
二次回路一般包括
控制回路、继电保护回路、测量回路、信号回路、 自动装置回路。
按交、直流分
交流电压和交流电流回路以及直流逻辑回路。
五、端子接线图 1.端子的种类
常 用 端 子
(a) 一般端子；(b)连接端子；(c)试验端子；(d)试验连接端子； (e)特殊端子；(f)终端端子；(g)端子排
五、端子接线图
端子是用于连接器件和外部 导线的导电件，是二次接线中 不可缺少的配件。屏内设备与 屏外设备之间的连接时通过端 子和电缆来实现的。许多端子 组合在一起构成端子排。保护 屏和测控屏的端子排，多数采 用垂直布置方式，安装在屏后 两侧
按不同的绘制方法分
原理图、展开图、安装图。根据二次回路图各部 分不同的特点和作用，绘制不同的图。
三、看二次回路图的基本方法
1.先看一次，后看二次
一次：断路器、隔离刀闸、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式 ，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查 找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。
2HL2
QF WS
XB1 XB2 XB3 3HL2
S1闭合
S2断开
S2闭合
KO
S3闭合
S3 QF
QF
S2
HQ KO
QA1
L-
QF OFF

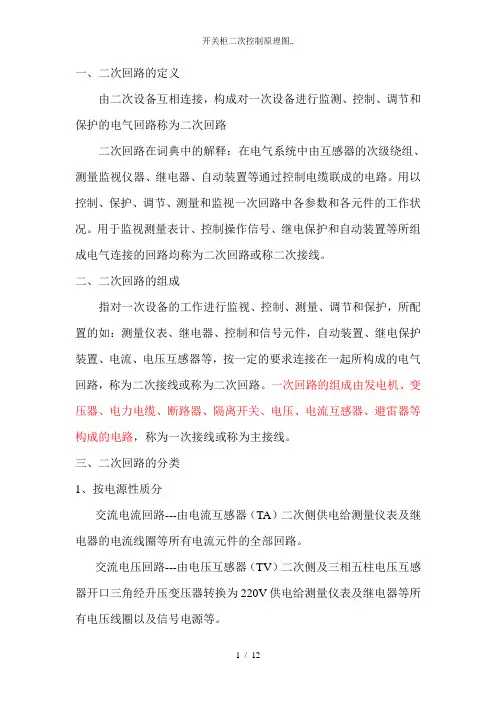

开关柜二次控制原理图
一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
．直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。
1、看图A、先看一次，后看二次。
10KV开关柜二次原理图详解教程
开关在运行位置S9接通（试验位置S8接通）
储能弹簧未储能
L+
L-
IN
S1
S2
S3
QA1
QA1
2
1
5
6
SA
L
R
KA1
XB4
KCO
SEL
PML
PML
SB1
SB2
KO
QF
QF
HQ
KO
QF
QF
OFF
Y1
S9
S8
S2
S3
1HL2
2HL2
3HL2
M
SEL
SEL
SEL
XB1
XB2
XB3
QF
速断
过流
备用
重瓦斯接点
重瓦斯跳闸
QF
4-2 继电保护-过流
IN
S1
S2
S3
QA1
QA1
2
1
5
6
SA
L
R
KA1
XB4
KCO
SEL
PML
PML
SB1
SB2
KO
QF
HQ
KO
QF
L+
L-
QF
OFF
Y1
S9
S8
S2
S3
1HL2
2HL2
3HL2
M
SEL
SEL
SEL
XB1
XB2
XB3
QF
WS
KCO
SEL
KA1
XB4
KCO
SEL
PML
PML
SB1
SB2
KO
10KV开关柜二次接线图解全解
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
电力设备-高压开关柜二次原理图培训PPT
三、原理图回路功能划分 1.采样回路：电压采样、电流采样等 2.控制回路：储能、合分闸控制、保护 跳闸等 3.辅助回路：位置指示、照明、加热 4.闭锁回路 5.信号接口回路
1、采样回路 电流采样：电流测量
电流采样：保护电流、零序电流
电压采样
电压互感器PT的接法
电压互感器PT的接法
2.控制回路
备自投条件：
五、综合保护装置的控制原理
六、元件标识及接线
Thank you!
常见的二次设备: 1.继电器 2.电度表 3.电流表 4.电压表 5.熔断器 6.空气开关 7.转换开关 8.信号灯 9.温湿度控制器 10.按钮 11.微机综合保护装置等。
二、高压开关柜二次原理图分类
1.电源进线 2.PT及避雷器 3.母线联络 4.隔离手车 5.出线 6.变压器出线 7.电动机出线 8.发电机出口 9.电容器出线
电力设备-高压开关柜二次原理图培训
一、高压开关柜二次原理概述 二、高压开关柜二次原理图分类 三、原理图回路功能划分 四、常用控制回路原理 五、综合保护装置的控制原理 六、元件标识及接线
一、高压开关柜二次原理概述
1、开关柜（又称成套开关设备）：是指生产厂家根据电气一次主 接线图的要求，将有关的高低压元器件（包括控制电器、保护电 器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或 敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
高压开关柜与二次回路详解
【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。
A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。
全部母线用绝缘套管塑封。
在母线穿越开关柜隔板时，用母线套管固定。
如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。
静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
.
.
.
.
.
联锁 机械联锁（五防联锁）—— 工作位合闸位不能合地刀 带电时不能移动隔离车 合闸位不能推进隔离车 防止进入带电间隔
.
电气联锁 三选二：两进线一联络只 允许合两台。 程序联锁 DCS控制器：根据工艺要 求，用控制器自动实现跳 闸和合闸闭锁
.
.
.
.
二次原件清单 如果招标方提供了二次图，请一定要看二次BOB，核对 有没有价格较高的原件，不要漏报。 端子排： 航空插头 互感器 加热照明 门板 元件板 外引信号 各部分之间需要连接的线，均需要在端子排上连接。 小母线 电源：+KM –KM +HM –HM L N 电压 A630 B630 C630 N600 信号 光字牌 信号公共端
在中性点不接地的系统中，电压互感器二次 绕组首尾串联，其端电压为零，当系统内发 生单相接地故障时，其端电压为100V。通过 在两端接电压继电器可以发系统接地报警信 号。
.
备用电源自动投入（备自投） 无压（低电压延时时间到）、无流（电流-单 相）、跳工作开关 备用有压且无闭锁，合母联开关。 备自投方案 1、利用两进线保护的可编程功能相互配合， 如GE的保护F650 2采用专用的备自投装置，如AGE的
.
保护跳闸 手动分闸 自投已动作一次
. 合分闸及防跳 储能 联锁 断线监视 PT断线检测 小母线切换 备自投 同期检测 自动准同期 系统接地（绝缘监. 视）
.
.
.
.
.
同期检测与自动准同期 通过调节幅值、频率、相位使设备并网 通过调节发电机的励磁可以调节频率和相位 通过调节发电机的转速可以调节电压幅值
.
系统接地（绝缘监视）
MPM100BII 3、采用可编程控制器PLC，如施奈德的 TWIDO GE的VersaMax
.
就绪条件（充 电） 自投控制开关 允许 手车全在工作 位 两进线合闸位 母联分闸位 母线电压正常
闭锁条件（放电） 自投控制开关禁止 断路器手车未在工 作位置 PT手车未在工作位 置 备用开关在分闸位 置 备用电源低电压
开关柜二次控制原理 及其接线
.
一 高压二次原理图分类 二 原理图回路功能块划分 三 常用控制功能原理 四 综保的控制原理
.
高压二次原理图分类 电源进线 PT及避雷器 母线联络 隔离手车 出线（馈线） 变压器出线 电动机出线 发电机出口 电容器出线.
.
原理图回路功能块划分： 1、采样回路 2、控制回路 3、辅助回路 4、信号接口回路 5、原件清单BOM 6、端子排 7、小母线
