某六层框架办公楼结构毕业设计计算书
【6层】6000平米框架结构办公楼毕业设计板计算书
办公楼设计计算书设计简介：拟建建筑多层办公楼为永久性建筑，能满足350左右的人工作，该建筑所在地使用面积（红线面积）272151080m ⨯=位于攀枝花市区，建筑周围配有休闲广场，绿化带。
办公楼实际占地面积69.6114.4L B ⨯=⨯=，分为六层。
总建筑面积为26000m ，采用现浇楼板，现浇框架纵横向承重，各层层高均3.3m ，在设计计算时考虑抗震设防要求。
各层楼的布局中有普通办公室、专用办公室、会议室、接待室、陈列室、卫生间和开水房等满足使用要求。
第一部分 双向板的设计板采用现浇整体式楼板，板厚100h mm =，采用25C 混凝土，板中钢筋采用235HPB 级钢筋，在该多层办公楼设计中，除中间两跨为单向板外其余楼板均为双向板。
采用弹性理论计算的方法来计算板和支座中的内力，采用弯矩调幅法对结构按弹性理论方法所求的弯矩值和剪力值进行适当的调整，以考虑结构非弹性变形所引起的内力重分布。
一．梁的截面尺寸和板的计算跨度及荷载确定拟定板厚100h mm =，板的保护层厚度20mm ，则板的有效高度为01002080h mm =-=。
纵横向主次梁确定：主梁高1111()()(60008400)5001050128128h l mm ==⨯=，取700h mm =，1111()()7003502332323b h mm ==⨯=，取300b mm =。
次梁高1111()()60005003331281218h l mm ==⨯=，取500h mm =， 1111()()500250166.72323b h mm ==⨯=，取250b mm =。
所以主梁截面尺寸为300700b h mm mm ⨯=⨯，次梁截面尺寸为250500b h mm mm ⨯=⨯。
二.板荷载的确定 （一）荷载设计值1.楼面的做法如图所示：8厚陶瓷地砖 0.008×17.8=0.142KN/㎡20厚干硬性水泥砂浆找平层 0.02×20=0.4 KN/㎡ 100厚钢筋混凝土板 25×0.1=2.5 KN/㎡ V 型轻钢龙骨吊顶 0.25 KN/㎡ 合计 3.3 KN/㎡ 楼面活荷载 2.0 KN/㎡2.屋面的做法如图所示：30厚细石混凝土保护层 20×0.03=0.6 KN/㎡ 三毡四油防水层 0.4 KN/㎡ 20厚水泥砂浆找平层 20×0.02=0.4 KN/㎡ 150厚水泥蛭石保温层 5×0.15=0.75 KN/㎡ 100厚钢筋混凝土板 25×0.1=2.5 KN/㎡ V 型轻钢龙骨吊顶 0.25 KN/㎡ 合计 4.96 KN/㎡屋面活荷载（上人屋面） 2.0 KN/㎡ 对楼面：21.2 3.3 1.42.0 6.76/g q KN mm +=⨯+⨯=22.81.2 3.3 5.36/22q g KN mm +=⨯+= 22.81.40/22q KN mm ==对屋面：21.2 3.3 1.42.57.46/g q KN mm +=⨯+⨯=23.51.2 3.3 5.71/22q g KN mm +=⨯+= 23.51.75/22q KN mm ==（二）计算跨度（1）内跨c l ，c l 为轴线见距离。
(四跨框架)[学士]某六层框架办公楼结构毕业设计计算书_secret
![(四跨框架)[学士]某六层框架办公楼结构毕业设计计算书_secret](https://img.taocdn.com/s3/m/68a5c1f304a1b0717fd5dd52.png)
标准层柱：0.55×0.55×3.6×25＋0.55×4×3.6×0.5=31.2KN
底层柱： 0.55×0.55×5.1×25＋0.55×4×5.1×0.5=44.2KN
3.2.3 门窗自重
1、门：除底层大门为玻璃门外，其余均为木门。
木门自重：0.2KN/㎡。
2、窗：均采用塑钢玻璃窗。
窗自重：0.3KN/㎡。
1
本科生毕业论文
图 1-1 标准层平面图
2
本科生毕业论文
图 1-2 ○1 -○9 轴立面图
3
本科生毕业论文
图 1-3 ○E -○A 轴立面图
4
本科生毕业论文
1.3 结构设计任务及要求
一、基本要求： 在建筑方案设计的基础上，正确选择合理的结构形式，结构体系和结构布置，掌握高 层建筑结构的计算方法和基本构造要求，绘制施工详图。 二、规定绘制的结构施工图为： 1、结构平面布置图：比例 1：150 2、一榀框架结构配筋图：比例 1：150 3、屋面板、楼面板的配筋图：比例 1：150 4、楼梯配筋图：比例 1：100 5、基础设计图：1 张 三、结构设计计算书内容： 说明结构方案如何确定的，材料选择。列出结构设计计算过程中采用的计算方法、计 算假定、计算原则、计算简图、内力图及计算结果。
1.35gk+1.4×0.7qk=1.35×6.25+1.4×0.7×2=10.4KN/㎡ 取 g+q=10.4KN/㎡
屋面板的几何尺寸和计算简图见图 3-1
(a) 屋面板的几何尺寸
(b) 屋面板的计算简图 图 3-1 屋面板的几何尺寸和计算简图
10
本科生毕业论文
2、内力计算 取 1m 宽板带作为计算单元，按弹性理论计算，各跨的计算跨度 l0 为各跨支座中心线 间的距离 lc ,各截面弯矩用弯矩分配法计算得：
(整理)层框架结构办公楼设计计算

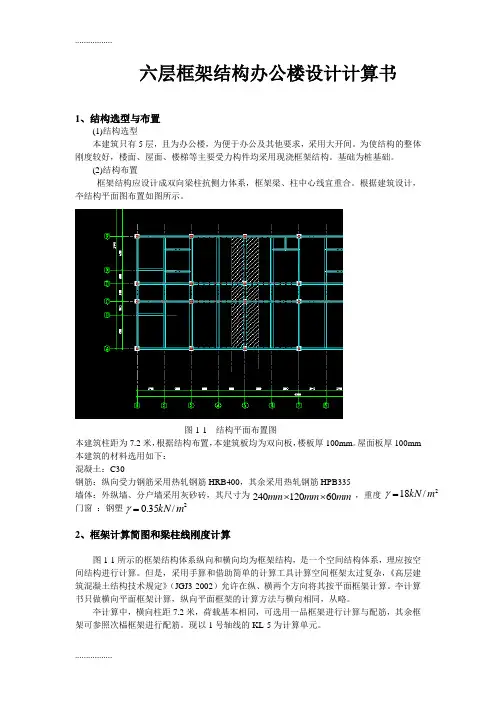

mm mm mm 60120240⨯⨯2/18m kN =γ 六层框架结构办公楼设计计算书1、结构选型与布置(1)结构选型本建筑只有5层，且为办公楼，为便于办公及其他要求，采用大开间。
为使结构的整体刚度较好，楼面、屋面、楼梯等主要受力构件均采用现浇框架结构。
基础为桩基础。
(2)结构布置框架结构应设计成双向梁柱抗侧力体系，框架梁、柱中心线宜重合。
根据建筑设计，夲结构平面图布置如图所示。
图1-1 结构平面布置图 本建筑柱距为7.2米，根据结构布置，本建筑板均为双向板，楼板厚100mm 。
屋面板厚100mm 本建筑的材料选用如下： 混凝土：C30钢筋：纵向受力钢筋采用热轧钢筋HRB400，其余采用热轧钢筋HPB335墙体：外纵墙、分户墙采用灰砂砖，其尺寸为 ，重度 门窗 ：钢塑2、框架计算简图和梁柱线刚度计算图1-1所示的框架结构体系纵向和横向均为框架结构，是一个空间结构体系，理应按空间结构进行计算。
但是，采用手算和借助简单的计算工具计算空间框架太过复杂，《高层建筑混凝土结构技术规定》（JGJ3-2002）允许在纵、横两个方向将其按平面框架计算。
夲计算书只做横向平面框架计算，纵向平面框架的计算方法与横向相同，从略。
夲计算中，横向柱距7.2米，荷载基本相同，可选用一品框架进行计算与配筋，其余框架可参照次榀框架进行配筋。
现以1号轴线的KL-5为计算单元。
2/35.0m kN =γlh )81181(-=（1）梁、柱截面尺寸估算1）框架横梁截面尺寸框架横梁截面高度 ,截面宽度 。
本结构中，取， , 2）框架柱截面尺寸底层柱轴力估算：假定结构每平方米总荷载设计值12kN ，则底层中柱的轴力设计值约为： 。
采用C30混凝土浇捣，查的 。
假定柱子截面尺寸 ，则柱的轴压比为： 故符合要求。
框架梁、柱编号及截面尺寸如图1-1 。
为了简化施工，各柱截面从底层到顶层不改变。
（2）确定框架计算简图框架的计算单元如图1-1所示。
某办公楼六层框架结构设计书
楼板计算书一、基本资料：1、房间编号： 12、边界条件（左端/下端/右端/上端）：固定/固定/固定/固定/3、荷载：永久荷载标准值：g ＝ 7.00 kN/M2可变荷载标准值：q ＝ 2.50 kN/M2计算跨度Lx = 3000 mm ；计算跨度Ly = 4000 mm板厚H = 100 mm；砼强度等级：C30；钢筋强度等级：HPB2354、计算方法：弹性算法。
5、泊松比：μ＝1/5.6、考虑活荷载不利组合。
二、计算结果：Mx =(0.02960+0.01300/5)*(1.35* 7.0+0.98* 1.3)* 3.0^2 = 3.09kN·M 考虑活载不利布置跨中X向应增加的弯矩：Mxa =(0.06200+0.03170/5)*(1.4* 1.3)* 3.0^2 = 0.75kN·MMx= 3.09 + 0.75 = 3.85kN·MAsx= 307.05mm2，实配φ 8@150 (As ＝ 335.mm2)ρmin ＝ 0.307% ，ρ＝ 0.335%My =(0.01300+0.02960/5)*(1.35* 7.0+0.98* 1.3)* 3.0^2= 1.82kN·M 考虑活载不利布置跨中Y向应增加的弯矩：Mya =(0.03170+0.06200/5)*(1.4* 1.3)* 3.0^2 = 0.49kN·MMy= 1.82 + 0.49 = 2.30kN·MAsy= 307.05mm2，实配φ 8@150 (As ＝ 335.mm2)ρmin ＝ 0.307% ，ρ＝ 0.335%Mx' =0.07010*(1.35* 7.0+0.98* 2.5)* 3.0^2 = 7.51kN·MAsx'= 501.22mm2，实配φ 8@100 (As ＝ 503.mm2,可能与邻跨有关系) ρmin ＝ 0.307% ，ρ＝ 0.503%My' =0.05650*(1.35* 7.0+0.98* 2.5)* 3.0^2 = 6.05kN·MAsy'= 399.82mm2，实配φ 8@125 (As ＝ 402.mm2,可能与邻跨有关系) ρmin ＝ 0.307% ，ρ＝ 0.402%三、跨中挠度验算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值(1)、挠度和裂缝验算参数：Mk =(0.02960+0.01300/5)*(1.0* 7.0+1.0* 2.5 )* 3.0^2 = 2.75kN·M Mq =(0.02960+0.01300/5)*(1.0* 7.0+0.5* 2.5 )* 3.0^2 = 2.39kN·M Es ＝ 210000.N/mm2 Ec ＝ 29791.N/mm2Ftk ＝ 2.01N/mm2 Fy ＝ 210.N/mm2(2)、在荷载效应的标准组合作用下，受弯构件的短期刚度 Bs：①、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 2.75/(0.87* 76.* 335.) = 124.25N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 335./ 50000.=0.00670ψ＝ 1.1 - 0.65* 2.01/(0.00670* 124.25) = -0.466当ψ＜0.2 时，取ψ＝ 0.2②、钢筋弹性模量与混凝土模量的比值αE：αE ＝Es / Ec ＝210000.0/ 29791.5 = 7.049③、受压翼缘面积与腹板有效面积的比值γf'：矩形截面，γf' ＝ 0④、纵向受拉钢筋配筋率ρ＝ As / b / ho ＝ 335./1000/ 76.=0.00441⑤、钢筋混凝土受弯构件的 Bs 按公式（混凝土规范式 8.2.3－1）计算:Bs=Es*As*ho^2/[1.15ψ+0.2+6*αE*ρ/(1+ 3.5γf')]Bs＝ 210000.* 335.* 76.^2/[1.15*0.200+0.2+6*7.049*0.00441/(1+3.5*0.00)]=659.33kN·M(3)、考虑荷载长期效应组合对挠度影响增大影响系数θ：按混凝土规范第 8.2.5 条，当ρ' ＝ 0时，θ＝ 2.0(4)、受弯构件的长期刚度 B，可按下列公式计算：B ＝ Mk / [Mq * (θ - 1) + Mk] * Bs （混凝土规范式 8.2.2）B＝ 2.75/[ 2.39*(2-1)+ 2.75]* 659.33 = 352.881kN·M(5)、挠度 f ＝κ * Qk * L ^ 4 / Bf ＝0.00197* 9.5* 3.0^4/ 352.881= 4.296mmf / L ＝ 4.296/3000.= 1/ 698.，满足规范要求！四、裂缝宽度验算：①、X方向板带跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 2.75*10^6/(0.87* 76.* 335.) = 124.25N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 335./ 50000.= 0.007当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 124.25) = 0.051当ψ＜0.2 时，取ψ＝ 0.2ωmax ＝αcr*ψ*σsk/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 8.1.2－1）ωmax ＝2.1*0.200*124.3/210000.*(1.9*20.+0.08*11.43/0.01000) = 0.032，满足规范要求！②、Y方向板带跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 1.62*10^6/(0.87* 68.* 335.) = 81.60N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 335./ 50000.= 0.007当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 81.60) = -0.498当ψ＜0.2 时，取ψ＝ 0.2ωmax ＝αcr*ψ*σsk/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 8.1.2－1）ωmax ＝2.1*0.200* 81.6/210000.*(1.9*20.+0.08*11.43/0.01000) = 0.021，满足规范要求！③、左端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 5.99*10^6/(0.87* 76.* 503.) = 180.34N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 503./ 50000.= 0.010ψ＝ 1.1 - 0.65* 2.01/( 0.01* 180.34) = 0.381ωmax ＝αcr*ψ*σsk/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 8.1.2－1）ωmax ＝2.1*0.381*180.3/210000.*(1.9*20.+0.08*11.43/0.01005) = 0.089，满足规范要求！④、下端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 4.83*10^6/(0.87* 76.* 402.) = 181.69N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 402./ 50000.= 0.008当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 181.69) = 0.382ωmax ＝αcr*ψ*σsk/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 8.1.2－1）ωmax ＝2.1*0.382*181.7/210000.*(1.9*20.+0.08*11.43/0.01000) = 0.090，满足规范要求！⑤、右端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 5.99*10^6/(0.87* 76.* 503.) = 180.34N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 503./ 50000.= 0.010ψ＝ 1.1 - 0.65* 2.01/( 0.01* 180.34) = 0.381ωmax ＝αcr*ψ*σsk/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 8.1.2－1）ωmax ＝2.1*0.381*180.3/210000.*(1.9*20.+0.08*11.43/0.01005) = 0.089，满足规范要求！⑥、上端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsk) （混凝土规范式 8.1.2－2）σsk ＝ Mk / (0.87 * ho * As) （混凝土规范式 8.1.3－3）σsk ＝ 4.83*10^6/(0.87* 76.* 402.) = 181.69N/mm矩形截面，Ate＝0.5*b*h＝0.5*1000*100.= 50000.mm2ρte ＝ As / Ate （混凝土规范式 8.1.2－4）ρte ＝ 402./ 50000.= 0.008当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 181.69) = 0.382ωmax ＝αcr*ψ*σsk/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 8.1.2－1）ωmax ＝2.1*0.382*181.7/210000.*(1.9*20.+0.08*11.43/0.01000) = 0.090，满足规范要求！----------------------------------------------------------一、基本资料：1、房间编号： 22、边界条件（左端/下端/右端/上端）：固定/固定/固定/固定/3、荷载：永久荷载标准值：g ＝ 7.00 kN/M2可变荷载标准值：q ＝ 2.50 kN/M2计算跨度Lx = 3000 mm ；计算跨度Ly = 2400 mm板厚H = 100 mm；砼强度等级：C30；钢筋强度等级：HPB2354、计算方法：弹性算法。
明珠办公楼毕业设计计算书-某六层一字型框架办公楼建筑图结构图计算书【可提供完整设计图纸】
明珠办公楼毕业设计计算书-某六层一字型框架办公楼建筑图结构图计算书【可提供完整设计图纸】明珠办公楼毕业设计计算书摘要本设计为混凝土框架结构办公楼，层数为六层，底层层高为3.6m，其他层均为3.5m，建筑总层高为21.1m。
本设计包括：1.工程概况2.屋盖、楼盖设计3.结构布置4.荷载计算：恒载、活载5.荷载组合6.内力组合7.截面设计：正截面设计、斜截面设计8.楼梯设计9.基础设计10.施工图11.施工图预算关键词：钢筋混凝土、框架、结构设计、施工图预算目录摘要 (I)1.工程概况 (1)2.屋盖、楼盖设计 (2)2.1屋盖设计 (2)2.1.1设计资料 (2)2.1.2 屋盖的结构平面布置图 (3)2.1.3单向板的设计 (4)2.1.4次梁的设计 (6)2.2楼盖设计 (10)2.2.1设计资料 (10)2.2.2楼盖盖的结构平面布置图 (10)2.2.3 板的设计 (11)2.2.4 次梁的设计 (12)3.框架结构布置及计算简图 (17)3.1框架结构布置 (17)3.1.1 结构布置 (17)3.1.2 初估截面尺寸 (18)3.2框架计算简图 (21)3.2.1 计算简图说明 (21)框架梁柱截面特征 (23)框架梁柱线刚度计算 (23)4荷载计算 (25)恒载标准值计算 (25)活载标准值计算 (28)5竖向荷载作用下框架受载总图 (29)恒载计算 (29)顶层梁柱 (29)其他层梁柱 (30)活载计算 (32)顶层梁柱 (32)其他层梁柱 (32)6水平地震作用计算及内力、位移分析 (35)6.1屋面楼面标准值计算 (35)6.2各层自重标准值计算 (36)6.3横向框架侧移刚度计算 (37)6.4横向自振周期计算 (39)6.5 水平地震作用及楼层地震剪力计算 (40)6.6 水平地震作用下的位移验算 (41)6.7 水平地震作用下的框架内力计算 (42)7分层法计算竖向荷载作用下框架结构内力 (47)8荷载组合及内力组合 (77)9截面设计 (98)梁截面设计 (98)9.1.1选取最不利组合 (98)9.1.2正截面受弯承载力计算 (99)柱截面设计 (108)10楼梯设计 (119)10.1 底层楼梯设计 (119)10.2 其他层楼梯设计 (122)11基础设计 (128)11.1 非抗震设计 (128)11.1.2 地基资料 (128)11.1.2 基础尺寸及埋置深度 (128)11.1.3 基础高度验算 (129)11.1.4 配筋计算 (130)11.2 抗震设计 (131)12施工图 (131)13施工图预算书 (133)13.1 工程量计算 (133)13.1.1 土石方工程（0101） (133)13.1.2 砌筑方工程（0103） (134)13.1.3 混凝土工程（0104） (135)参考文献: (141)1.工程概况明珠办公楼工程为六层现浇钢筋混凝土框架结构。
最新办公楼框架结构计算书
正文第一章建筑工程概况某地6层钢筋混凝土框架结构办公楼，建筑所在场地为Ⅱ类，设防烈度7度，设计地震分组为第一组。
基本雪压s 0=0.2 kN/m 2，准永久值系数分区Ⅱ；基本风压ω0=0.55 kN/m 2,地面粗糙度为B 类。
根据该办公楼的使用要求进行了建筑平面、立面及剖面设计，图1给出标准层的建筑平面布置图。
主体结构共6层，底层层高为3.6m ,其余层高均为3.3m 。
图1 标准层平面图填充墙采用190mm 厚的混凝土空心小砌块，门为木门，门洞尺寸为：M1=2400mm×2400mm ，M2=1500mm×2400mm ，M3=900mm×2400mm ，窗为塑钢窗，窗洞尺寸为：C1=1800mm×1500mm ，C2=1500mm×1500mm 。
屋顶采用三毡四油的柔性防水，为有组织防水。
第二章 结构布置图及计算简图根据使用功能和建筑设计的要求，该办公楼的柱网尺寸如建筑平面图（见图1）所示。
该办公楼建于抗震设防地区，因此，需要采用纵横框架承重方案，在纵横两个方向均布置框架梁，以将柱连起形成纵横向框架。
框架梁截面高度按梁跨度的1/12～1/8估算，宽度按梁截面高度的1/3～1/2估算。
当房间中有隔墙时需设置次梁来支承隔墙，当开间较大而形成房间板过大时，也需设置纵横向的次梁，以减小板的尺寸，从而减小板厚，取得较好的经济效果。
次梁截面高度按梁跨度的1/16～1/12，宽度按梁截面高度的1/3～1/2估算，结构平面布置图如图2所示。
表1给出了梁的截面尺寸。
图2 结构平面布置图表1 梁截面尺寸（mm ）查现浇钢筋混凝土结构抗震等级划分表可知，该框架结构的抗震等级为三级，因此查框架中（边）柱的轴压比限制表可知其轴压比限制为λ=0.9。
各层楼面单位面积的竖向荷载近似取位14 kN/m 2，由标准层平面图可算出中框架中柱的负荷面积为6.6 m×4.8 m 。
六层办公楼设计毕业设计计算书
目录摘要 (IV)ABSTRACT (V)1 前言 (1)2 建筑设计 (2)2.1工程概况 (2)2.2建筑设计说明 (3)2.2.1方案构思 (3)2.2.2设计概要 (4)2.2.3立面图、剖面图设计 (4)2.2.4装饰设计 (4)2.2.5防火设计 (4)2.2.6总体信息 (4)2.2.7建筑装饰做法 (4)2.3结构设计相关资料 (5)2.3.1设计标高 (5)2.3.2墙身做法 (5)2.3.3内墙修饰做法 (5)2.3.4外墙修饰做法 (5)2.3.5楼面修饰做法 (5)2.3.6屋面做法 (5)2.3.7门窗做法 (6)3 结构部分 (7)3.1工程概况 (7)3.1.1工程简介 (7)3.2结构体系的选择 (7)3.3截面尺寸 (7)3.3.1确定梁截面的尺寸 (7)3.3.2确定柱截面的尺寸 (7)3.4计算简图与单元 (7)3.4.1各层层高的确定 (8)3.4.2梁柱线刚度计算 (8)3.4.3刚度计算简图 (9)3.5标准荷载计算 (9)3.5.1屋面荷载标准值计算(上人) (9)3.5.2楼面标准荷载 (10)3.5.3卫生间、阳台荷载 (10)3.5.4走廊标准恒载 (11)3.5.5梁自重 (11)3.5.6柱自重 (12)3.5.7墙体荷载 (12)3.5.8女儿墙自重 (13)3.5.9门窗自重 (13)3.5.10楼板的计算 (13)3.5.11标准荷载的计算 (13)3.6内力计算 (15)3.6.1双向板弯矩计算 (15)3.6.2支座弯矩的计算 (16)3.6.3配筋计算 (17)3.7框架恒载、活载计算 (18)3.7.1框架恒载计算 (18)3.7.2竖向荷载作用下的框架 (21)3.8框架荷载简图 (23)3.8.1恒载作用下的内力计算 (23)3.8.2活载作用下的内力计算 (24)3.8.3风荷载作用下的内力计算 (25)3.8.4内力组合 (28)3.9截面配筋的计算 (29)3.9.1框架柱截面设计(D轴) (29)3.9.2框架梁截面设计 (40)3.10楼梯设计 (44)3.11基础设计 (48)4.施工组织设计.................................................................... 错误！未定义书签。
六层框架办公楼设计计算书
六层框架办公楼设计1建筑说明1.1 工程概况本建筑位于某市文化行政区临街一侧，六层现浇钢筋混凝土框架结构，房间开间3.9米，层高3.6米。
长35.1米，宽14.8米，高21.6米。
总建筑面积3116.88平方米。
1.2 设计资料1) 本建筑设计使用年限为50年. 2) 耐火等级为2级.3) 基本风压0w =0.35 KN/M 2，基本雪压0s =0.25 KN/M 2.4) 建筑结构安全等级为二级；抗震设防烈度为8度；建筑场地类别为2类，建筑抗震设防类别为丙类. 1.3 总平面设计总平面布置的基本原则：1) 应根据一栋楼或一个建筑群的组成和使用功能，结合所处位置和用地条件、有关技术要求，综合研究新建的、原有的建筑物、构筑物和各项设施等相互之间的平面和空间关系，充分利用土地，合理进行总体布局，使场地内各组成部分成为有机的整体，并与周围环境相协调而进行的设计。
2) 应结合地形、地质、气象条件等自然条件布置，有效组织地面排水，进行用地范围内的竖向布置。
3) 建筑物的布置应符合防火、卫生等规范及各种安全要求，并应满足交通要求。
4) 建筑物周围布置应与城市主干道及周围环境相协调，合理组织场地内的各种交通流线（含人流、车流、货流等），并安排好道路、出入口，并考虑风向及人员出入的便利。
1.4 主要房间设计主要房间是各类建筑的主要部分，是供人们学习、生活的必要房间，由于建筑物的类别不同，使用功能不同，对主要房间的设计也不同。
但主要房间设计应考虑的基本因素仍然是一致的，即要求有适宜的尺寸，足够的使用面积，适用的形状，良好的采光和通风条件，方便的内外交通联系，合理的结构布置和便于施工等。
因此，本建筑的柱网横向尺寸6.0m+2.8m+6.0m ，纵向尺寸3.9m ×9m 。
1.5 辅助房间设计在本建筑中，辅助房间主要为卫生间。
卫生间的设计在满足设备布置及人体活动的前提下，应设在人流交通线上与走道楼梯间相连处，如走道尽端，楼梯间即出入口或建筑物转角处，为遮挡视线和缓冲人流。
六层大学行政办公楼毕业设计计算书
毕业设计（论文）题目：行政办公楼设计学院：土木建筑学院专业名称：土木工程班级学号： 1xxx学生姓名： xx指导教师： xxx年月毕业设计（论文）任务书I、毕业设计(论文)题目：行政办公楼设计II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：建筑要求：满足中等规模高等职业教育办学需求，设计学院办公楼一幢，建筑面积约4500M2左右。
层数5~6层，设电梯两部，一层高4.2m，其余层高3.6m。
资料室、会议室、办公室等用房数量可按需设定。
结构要求：钢筋混凝土框架结构，墙体采用普通砖，现浇钢筋混凝土楼板。
自然条件：气温温和，年最高温39.8摄氏度,最低温-8摄氏度。
相对湿度为75％。
基本雪压0.40kN/m2。
全年为西北风，基本风压为0.40kN/m2拟建场地内地势平坦，地面标高为35.5m。
自地表向下依次为：杂填土（0.5m）；亚粘土（5.5m），密实；细砂（5.0m），密实，饱和。
地基承载力 f＝250kN/m2。
抗震设防裂度7度。
Ⅱ类场地。
地下水位标高22.5m，水质无侵蚀，地表水位标高34.5m。
施工条件：各建筑公司均可承担施工任务，技术、机械吊装设备等都能满足要求。
I I I、毕业设计(论文)工作内容及完成时间：4-5周：查阅并收集与课题有关的毕设资料，完成开题报告和科技文献翻译。
6周：在熟悉课题的基础上，认真学习相关的资料和规范；进行建筑空间及构造方案的确定。
7-8周：绘制建筑施工图（平、立、剖面、总平面及构造详图），上交小样图;进行结构布置09周：荷载计算(进行屋面及各层楼面荷载计算等)。
10周：框架结构内力计算(选取一榀典型框架，手工进行内力分析)11周：内力组合计算; 配筋及变形计算(梁、柱配筋计算)12周：基础及其他构件设计(基础配筋、现浇楼梯、雨蓬、檐口、悬挑、梁板设计计算等)13-14周：用PKPM软件进行结构计算和复核及结构施工图绘制15周：撰写和整理设计计算书、打印图纸等设计文件，准备答辩。
6层框架结构设计计算书(全手算附图)
结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。
1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。
（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。
内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。
外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。
（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。
（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。
（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。
（6）地质资料：属Ⅲ类建筑场地。
（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。
（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。
建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。
结构计算简图如图3所示。
根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。
各梁柱构件的线刚度经计算后列于图3。
其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。
边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。
某六办公楼框架结构设计计算书
某办公楼框架结构设计专业：土木工程姓名：学号：指导教师：前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本组毕业设计题目为《某办公楼框架结构设计》。
在毕设前期，我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。
在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。
特别是在SARS肆掠期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。
在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。
巩固了专业知识、提高了综合分析、解决问题的能力。
在进行内力组合的计算时，进一步了解了Excel。
在绘图时熟练掌握了AutoCAD，以上所有这些从不同方面达到了毕业设计的目的与要求。
框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
二零零三年六月十五日内容摘要本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。
是找出最不利的一组或几组内力组合。
选取最安全的结果计算配筋并绘图。
此外还进行了结构方案中的室内楼梯的设计。
完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
关键词：框架结构设计抗震设计AbstractThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis 2、3、7、8. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames, structural design,anti-seismic design毕业设计进度计划安排:第一周课题调研，选题、结构方案设计第二周复习结构设计有关内容，借阅相关规范及资料第三周导荷载、计算楼层荷载第四周计算结构自震周期、水平地震作用大小第五、六周水平地震力作用下的框架内力分析、计算第七、八周竖向荷载作用下的框架内力计算第九周框架内力组合分析、计算第十周义务劳动周第十一周楼层板配筋、框架梁配筋及构造第十二周框架柱配筋、框架节点配筋及构造第十三周 TBSA计算及分析第十四周楼梯计算，整理计算书第十五周翻译科技资料，画图第十六周打印论文，准备答辩目录第一部分：工程概况 (1)建筑地点、建筑类型、建筑介绍、门窗使用、地质条件 (1)柱网与层高 (1)框架结构承重方案的选择 (2)框架结构的计算简图 (2)梁、柱截面尺寸的初步确定 (3)第二部分：框架侧移刚度的计算 (5)横梁、纵梁、柱线刚度的计算 (5)各层横向侧移刚度计算 (6)各层纵向侧移刚度计算 (12)第三部分：重力荷载代表值的计算 (13)资料准备 (13)重力荷载代表值的计算 (14)第四部分：横向水平荷载作用下框架结构的内力和侧移计算 (23)横向自振周期的计算 (23)水平地震作用及楼层地震剪力的计算 (24)多遇水平地震作用下的位移验算 (27)水平地震作用下框架内力计算 (28)风荷载作用下的框架内力计算…………………………………………………第五部分：竖向荷载作用下框架结构的内力计算 (32)计算单元的选择确定 (32)荷载计算 (33)内力计算 (40)梁端剪力和柱轴力的计算 (45)横向框架内力组合 (46)框架柱的内力组合 (54)柱端弯矩设计值的调整 (57)柱端剪力组合和设计值的调整 (60)第六部分：截面设计 (62)框架梁 (62)框架柱 (68)框架梁柱节点核芯区截面抗震验算 (78)第七部分：楼板设计 (82)楼板类型及设计方法的选择 (82)设计参数 (82)弯矩计算 (83)截面设计 (87)第八部分：楼梯设计 (91)设计参数 (91)楼梯板计算 (91)平台板计算 (93)平台梁计算 (94)第九部分：框架变形验算 (96)梁的极限抗弯承载力计算 (96)柱的极限抗弯承载力计算 (97)确定柱端截面有效承载力M (98)c的计算 (99)各柱的受剪承载力Vyij的计算 (100)楼层受剪承载力Vyi的计算 (101)罕遇地震下弹性楼层剪力Ve的计算 (101)楼层屈服承载力系数ξyi层间弹塑性位移验算 (103)第十部分：科技资料翻译 (104)科技资料原文 (104)原文翻译 (113)第十一部分：设计心得 (120)参考资料 (123)第一部分：工程概况建筑地点：大同市建筑类型：六层办公楼，框架填充墙结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

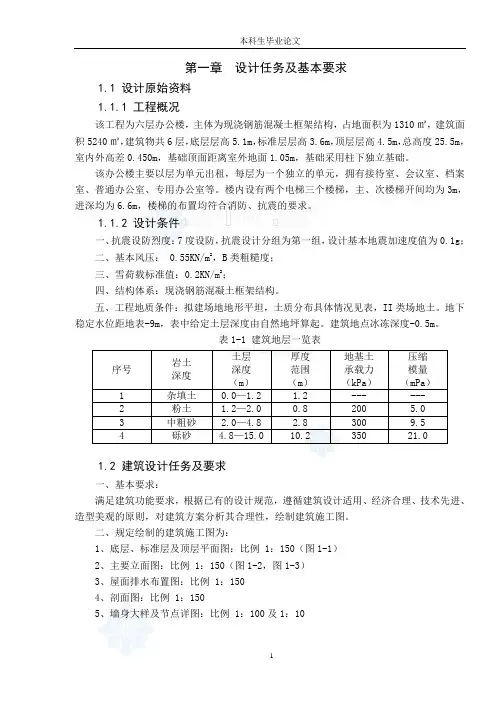

某六层框架办公楼结构毕业设计计算书第一章设计任务及基本要求1.1 设计原始资料1.1.1 工程概况该工程为六层办公楼，主体为现浇钢筋混凝土框架结构，占地面积为1310㎡，建筑面积5240㎡，建筑物共6层，底层层高5.1m，标准层层高3.6m，顶层层高4.5m，总高度25.5m，室内外高差0.450m，基础顶面距离室外地面1.05m，基础采用柱下独立基础。
该办公楼主要以层为单元出租，每层为一个独立的单元，拥有接待室、会议室、档案室、普通办公室、专用办公室等。
楼内设有两个电梯三个楼梯，主、次楼梯开间均为3m，进深均为6.6m，楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件一、抗震设防烈度：7度设防，抗震设计分组为第一组，设计基本地震加速度值为0.1g；二、基本风压： 0.55KN/m2，B类粗糙度；三、雪荷载标准值：0.2KN/m2；四、结构体系：现浇钢筋混凝土框架结构。
五、工程地质条件：拟建场地地形平坦，土质分布具体情况见表，II类场地土。
地下稳定水位距地表-9m，表中给定土层深度由自然地坪算起。
建筑地点冰冻深度-0.5m。
表1-1 建筑地层一览表1.2 建筑设计任务及要求一、基本要求：满足建筑功能要求，根据已有的设计规范，遵循建筑设计适用、经济合理、技术先进、造型美观的原则，对建筑方案分析其合理性，绘制建筑施工图。
二、规定绘制的建筑施工图为：1、底层、标准层及顶层平面图：比例 1：150（图1-1）2、主要立面图：比例 1：150（图1-2，图1-3）3、屋面排水布置图：比例 1：1504、剖面图：比例 1：1505、墙身大样及节点详图：比例 1：100及1：10图1-1 标准层平面图图1-2 1-9轴立面图1.3结构设计任务及要求一、基本要求：在建筑方案设计的基础上，正确选择合理的结构形式，结构体系和结构布置，掌握高层建筑结构的计算方法和基本构造要求，绘制施工详图。
二、规定绘制的结构施工图为：1、结构平面布置图：比例 1：1502、一榀框架结构配筋图：比例 1：1503、屋面板、楼面板的配筋图：比例 1：1504、楼梯配筋图：比例 1：1005、基础设计图：1张三、结构设计计算书内容：说明结构方案如何确定的，材料选择。
列出结构设计计算过程中采用的计算方法、计算假定、计算原则、计算简图、内力图及计算结果。
第二章 建筑设计说明2.1建筑平面设计 2.1.1建筑平面布置一、建筑结构方案：对于建筑物的土质和所在地区的抗震等要求，选择框架结构和桩基础，具体见结构施工图。
二、平面组合：对于办公楼来说，首先要保证其用途，并且符合经济合理的要求，在平面布置上符合抗震和消防的要求，已经在办公楼适合的位置设置抗震缝。
在消防方面，楼梯的布置和走廊的长度、宽度均已符合设计规范要求。
三、交通组织及防火疏散设计：在垂直的交通方面，在适合的位置都已设置了楼梯，并加设了消防通道。
考虑到防火疏散的要求，办公楼楼的走廊适当的放宽。
四、采光通风：根据该建筑物的性质，将窗台安排到离地面900mm 的高度，以保证有足够的采光和通风。
2.1.2柱网布置图2-1 柱网布置图2.2剖面设计 2.2.1房间各部分高度1、层高和净高：底层层高5.1m ，净高3.5m ；标准层层高3.6m ，净高3.5m ；顶层层高4.5m ，净高4.4m 。
2、室内外高差：0.45m 。
3、窗面及窗高: 窗面距楼面为0.9m，窗高为1.8m。
2.2.2屋面构造说明（从上到下）1、保护层；现浇40厚细石混凝土2、防水层：捷罗克防水层（厚8mm）3、找平层：20厚1：3水泥砂浆找平4、保温兼找坡层：膨胀珍珠岩砂浆找坡（平均厚140mm）5、结构层：100厚钢筋混凝土屋面板6、10厚纸浆石灰泥粉平7、V型轻钢龙骨吊顶2.2.3楼面构造说明（从上到下）1、面层：水磨石地面（10mm面层，20mm水泥砂浆打底）2、结构层：100厚钢筋混凝土楼面板3、10厚纸浆石灰泥粉平4、V型轻钢龙骨吊顶2.2.4 地面构造说明（从上到下）1、面层：水磨石地面（10mm面层，20mm水泥砂浆打底）2、结构层：100厚钢筋混凝土楼面板3、70厚碎石或碎砖4、素土夯实2.2.5 墙体构造说明一、外墙面1、外刷防水涂料2、8厚混合砂浆找平3、12厚水泥砂浆打底4、240厚墙体层（采用粉煤灰空心砌块）二、内墙面1、内墙涂料二度刷面2、20厚混合砂浆找平3、240厚墙体层（采用粉煤灰空心砌块）2.3 立面设计2.3.1 外墙面做法1、相对标高+1.050以上外墙面用12厚水泥砂浆打底，8厚混合砂浆找平，外墙防水涂料二度，颜色为粉蓝色，线脚颜色为褐色。
2、相对标高+1.050至室外地面间外墙用12厚水泥砂浆打底，外贴300×300的仿大理石墙面砖。
第三章 结构设计3.1 结构方案的选择及结构布置 3.1.1 结构方案的确定考虑到现浇钢筋混凝土框架结构建筑平面布置灵活，能够获得较大的使用空间，建筑立面容易处理，可以适应不同房屋造型，故本设计采用现浇钢筋混凝土框架结构。
3.1.2 基础类型的确定根据施工场地、地基条件、场地周围的环境条件，选择柱下独立基础。
3.1.3 结构构件截面尺寸和材料的选择一、基础顶面设计标高的确定根据地质勘察报告的建议，地基持力层可设在中粗沙层上，该层距室外地面2.0m —4.8m 之间，现选用桩基础，故取基础顶面距离室外设计地面1.05m 处。
二、楼板厚度的确定根据平面布置，单向板的最大跨度为3m ， 按刚度条件，板厚为l/40=3000/40=75mm ；按构造要求，现浇钢筋混凝土单向板的最小厚度为60mm ； 综合荷载等情况考虑，取板厚h=100mm. 三、次梁截面尺寸确定根据平面布置，次梁的最大跨度为8100mm ，次梁高h=(1/18—1/12)l=(1/18—1/12)8100=450mm —1013mm ，取h=700mm ； 次梁宽b=(1/2—1/3)h=(1/2—1/3)700=350mm —233mm ，取b=300mm 四、框架梁截面尺寸确定 1、横向框架梁：横向框架梁的最大跨度为6600mm ，横向框架梁高h=(1/8—1/12)l=(1/8—1/12)6600=825mm —550mm ，取h=750mm ； 横向框架梁宽b=(1/2—1/3)h=(1/2—1/3)750=375mm —250mm ， 取b=350mm 2、 纵向框架梁：纵向框架梁高h=(1/8—1/12)l=(1/8—1/12)6600=825mm —550mm ，取h=750mm ； 纵向框架梁宽b=(1/2—1/3)h=(1/2—1/3)750=375mm —250mm ， 取b=350mm 五、框架柱截面尺寸确定对于多层框架，无论从受力的角度，还是柱的净高而言，都以底层最为不利。
底层层高H=5.1m ，柱截面高度取h=(1/15—1/20)H=(1/15—1/20)5100=340mm —255mm 。
又对于抗震设防烈度为7度，房屋高度为22.5m<30m ，即抗震等级为三级的框架结构，为保证柱有足够的延性，需要限制柱的轴压比，柱截面面积应满足下式：cf λNA，其中KN 3515=6×25.4+6.6×22.7+1.8×)11+4.1×2(=N ，再扩大1.2—1.3倍，则KN 4218=2.1×3515=N ，即23mm 280639=7.16×9.010×4218≥A ，b c =h c =530mm ，综合考虑取b c =h c =550mm 。
六、材料选择 1、混凝土强度等级：除基础垫层混凝土选用C10，基础选用C25外，基础以上各层混凝土均选用C35。
2、钢筋级别：框架梁、柱等主要构件的纵向受力钢筋选择HRB335级钢筋；构造钢筋、箍筋及板内钢筋选用HPB235。
3.2 框架荷载计算选取结构平面布置图中第○8轴线处框架KJ8作具体计算。
3.2.1 板面荷载计算一、屋面荷载 1、恒荷载标准值：现浇40厚细石混凝土 22×0.04=0.88KN/㎡ 捷罗克防水层（厚8mm ） 0.10KN/㎡ 20厚1：3水泥砂浆找平 20×0.02=0.40KN/㎡ 膨胀珍珠岩砂浆找坡（平均厚140mm ） 14×0.14=1.96KN/㎡ 100厚钢筋混凝土屋面板 25×0.10=2.50KN/㎡ 10厚纸浆石灰泥粉平 16×0.01=0.16KN/㎡ V 型轻钢龙骨吊顶 0.25KN/㎡ 合计 6.25KN/㎡ 2、活荷载标准值： 按上人屋面，取2.0KN/㎡二、楼面荷载 1、恒荷载标准值：水磨石地面（10mm 面层，20mm 水泥砂浆打底） 0.65KN/㎡ 100厚钢筋混凝土屋面板 25×0.10=2.50KN/㎡ 10厚纸浆石灰泥粉平 16×0.01=0.16KN/㎡ V 型轻钢龙骨吊顶 0.25KN/㎡ 合计 3.56KN/㎡ 2、活荷载标准值： 按“办公楼”一栏取，取2.0KN/㎡3.2.2 梁柱自重1、横向框架梁（750×350）：0.35×（0.75-0.1）×25=5.688KN/m2、纵向框架梁（750×350）：0.35×（0.75-0.1）×25=5.688KN/m3、次梁（700×300）： 0.3×（0.7-0.1）×25=5.25KN/m4、框架柱（550×550）： 考虑柱装修重0.5KN/m顶层柱： 0.55×0.55×4.5×25＋0.55×4×4.5×0.5=39KN 标准层柱：0.55×0.55×3.6×25＋0.55×4×3.6×0.5=31.2KN 底层柱： 0.55×0.55×5.1×25＋0.55×4×5.1×0.5=44.2KN3.2.3 门窗自重1、门：除底层大门为玻璃门外，其余均为木门。
木门自重：0.2KN/㎡。
2、窗：均采用塑钢玻璃窗。
窗自重：0.3KN/㎡。
3.2.3 雨蓬本建筑物雨蓬均采用钢结构雨蓬，向厂家统一订购，并按规定进行安装。
3.3 板的内力及配筋计算 3.3.1 屋面板计算一、单向板部分屋面板 1、荷载计算1) 恒荷载：g k =6.25KN/㎡ 2) 活荷载：q k =2.0KN/㎡3) 荷载组合：1.2g k +1.4q k =1.2×6.25+1.4×2=10.3KN/㎡1.35g k +1.4×0.7q k =1.35×6.25+1.4×0.7×2=10.4KN/㎡ 取g+q=10.4KN/㎡ 屋面板的几何尺寸和计算简图见图3-1(a) 屋面板的几何尺寸(b) 屋面板的计算简图图3-1屋面板的几何尺寸和计算简图取1m 宽板带作为计算单元，按弹性理论计算，各跨的计算跨度l 0为各跨支座中心线间的距离l c ,各截面弯矩用弯矩分配法计算得：图3-2 屋面板各截面弯矩计算（弯矩分配法）(单位：KN ·m)3、正截面承载力计算：取板的截面有效高度h 0=100-15=85mm 。
