1. 为什么使用全息干板记录两平行激光束的 干涉 条纹, 只要 是 正确 曝 光 、显影得当, 则所得 到 的光栅为 正弦型,即其 振幅透过 率按 余弦分 布 ? 2. 莫尔条纹是如何形成的?一定要用两块实 际的光栅重叠在一起才能够产生莫尔条纹吗?
2007年4月1日

ϕ
N ϕ
θ
H

6
现代光学系列实验--全息光栅的设计与制作
ϕ
当 干板转动 一小角度ϕ时, 对应干涉条纹的空间周期变为
H s ϕ
d d1 1 f 0 ' = ' = cos ϕ = f 0 cos ϕ d d 莫尔条纹的空间频率 ∆f 0 = f 0 '− f 0 = f 0 (1 − cos ϕ )
4
故:
2007年4月1日
现代光学系列实验--全息光栅的设计与制作
复合光栅是指在同一 张 全息 干板上拍摄 两 个 栅 线彼此平行但空间频率不同的光栅。若第一次曝光 拍摄空间频率为f0的光栅,然后保持光栅栅线方向, 仅改变光栅的空间频率,在同一张全息干板上进行 第二次曝光,拍摄空间频率为f0‘的光栅。照明时, 复合光栅将出现莫尔条纹,其空间频率 fm 是 f0和 f0' 的差频,即
f m = ∆f 0 = f 0 − f 0 '
上述制得的即为复合光栅。
2007年4月1日 5
现代光学系列实验--全息光栅的设计与制作
拍摄 复合光栅的光路可 如 图 所 示。为改变 第二次 曝 光时的光栅空间频率, 只须 改变两束准直光之间 的夹角 θ 。改变 θ 角的方 法 有两种,一种是 使 图中的 M1和M2作适当等量的平移 ( 反向 或 相向 ) ;另 一种 方 法 是 沿水平 方 向旋转干 板 H, 以改变 θ ,从而改变 d(或f0)。

全息光栅制作工艺流程

全息光栅制作工艺流程

全息光栅制作工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!全息光栅制作工艺流程一、材料准备阶段在进行全息光栅制作之前,需要准备好所需的材料和工具。

全息光栅的制作实验报告

全息光栅的制作实验报告

全息光栅的制作实验报告实验报告题目:全息光栅的制作实验一、实验目的:1. 了解全息光栅的原理和制作过程;2. 学会使用光刻技术制作全息光栅。

二、实验原理:1. 全息光栅的原理:全息光栅是一种利用光的干涉现象制作出来的一种光栅。

通过将物体的光波信息记录在光敏材料中,再利用干涉光生成全息图像。

2. 全息光栅的制作过程:制作全息光栅一般分为记录、制版和重建三个步骤。

其中,记录步骤是将物体的光波信息记录在光敏材料上,制版步骤是通过光刻技术将光敏材料进行蚀刻形成光栅,重建步骤是利用激光光源将原始物体的光波信息还原出来。

三、实验仪器和材料:1. 反射式全息光栅制作实验装置:包括激光光源、光学元件(分束器、镜片、光栅等)、全息光栅制作材料(光敏材料、显影液等)等。

2. 光刻设备:包括光源、掩膜、显影液等。

四、实验步骤:1. 准备工作:调整实验装置,保证激光光源的稳定输出和光学元件的合适位置。

2. 光敏材料涂覆:将光敏材料涂覆到玻璃基片上,形成一层薄膜。

3. 曝光记录:将物体放置在光敏材料前,调节光源的照射时间和强度,使光波信息被记录到光敏材料中。

4. 显影:将曝光后的光敏材料放入显影液中,显影液会溶解掉未曝光的区域,形成全息图像。

5. 激光刻蚀:将显影后的光敏材料放入光刻设备中,通过光刻技术进行蚀刻,形成全息光栅。

6. 全息光栅测试:使用激光光源将全息光栅照射,观察重建出的全息图像。

五、实验结果和分析:经过制作和测试,成功制得一张全息光栅。

在激光照射下,能够清晰重建出原始物体的光波信息,形成全息图像。

六、实验总结:通过本次实验,对全息光栅的制作过程有了较深入的了解。

全息光栅制作技术具有很高的科学和工程应用价值,可以用于大量的光学领域,如显示、存储等。

在实验过程中,还学到了光刻技术的应用,充分感受到了光学技术的魅力。

实验中还发现了一些操作和调试中的问题,对操作技巧和设备调整有了更好的认识。

通过这次实验,加深了对全息光栅制作原理和技术的理解,为今后的学习和研究奠定了基础。

全息光栅的原理及应用

全息光栅的原理及应用

全息光栅的原理及应用全息光栅是一种利用光的干涉和衍射现象制作的光学元件。

它由互相平行且间距规则的激光刻蚀或光敏材料制成的平面条纹组成,能够将光以更为复杂的方式分离、分解或重构。

全息光栅的工作原理基于光的干涉和衍射。

干涉是波的叠加现象,当两个或多个波相遇时,它们会相互干涉形成新的波。

而衍射是光通过物体边缘或孔口时发生的现象,光会绕过物体并呈现出波纹状分布。

全息光栅通过精确的光栅间距和衍射的干涉,能够记录并再现复杂的波前信息。

在光学中,全息光栅可分为振幅全息和相位全息两种类型。

振幅全息使用物体对光的振幅信息进行编码,而相位全息则编码了物体对光的振幅和相位信息。

制作全息光栅的过程通常包括如下几个步骤:首先,需要有一个用于干涉和衍射的光源,常用的光源为激光。

其次,选择合适的光敏材料,并将物体放置在光敏材料的一侧。

将光束分为两路,一路直接照射到光敏材料上,作为参考光。

另一路光束经过物体,形成物体光。

参考光和物体光在光敏材料上发生干涉。

最后,将光敏材料进行显影,即可制作出全息光栅。

全息光栅在许多领域中有广泛的应用。

以下是几个典型的应用领域:1. 全息术:全息术将物体的三维图像记录在全息光栅中,观察者可以通过照明光源观看物体的真实三维图像。

全息术在医学诊断、虚拟现实等领域有着广泛的应用。

2. 全息光存储:全息光存储技术利用全息光栅记录和存储大量的信息。

相比传统的光存储介质,全息光存储具有更大的存储容量和更快的读写速度。

3. 激光干涉测量:全息光栅可以用于激光干涉测量,通过测量光束的干涉图样,可以得到被测物体的形状、表面粗糙度等参数。

4. 光谱仪:全息光栅可以用作光谱仪中的光栅元件,通过衍射光的波长和角度关系,实现对光谱的分析和检测。

5. 显示技术:全息光栅可以用于头盔展示设备、护目镜或汽车仪表盘中的头上显示。

通过光的衍射,可以呈现出立体的图像,增强用户体验。

综上所述,全息光栅是一种能够通过光的干涉和衍射记录和再现复杂光波的光学元件。

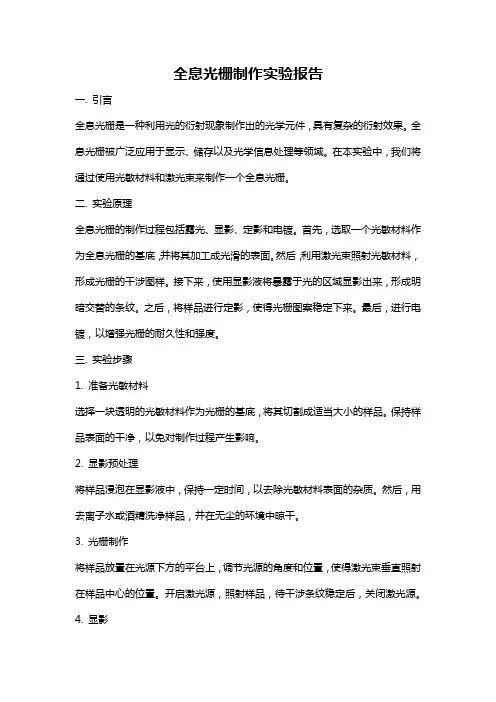

全息光栅制作实验报告

全息光栅制作实验报告

全息光栅制作实验报告一. 引言全息光栅是一种利用光的衍射现象制作出的光学元件,具有复杂的衍射效果。

全息光栅被广泛应用于显示、储存以及光学信息处理等领域。

在本实验中,我们将通过使用光敏材料和激光束来制作一个全息光栅。

二. 实验原理全息光栅的制作过程包括露光、显影、定影和电镀。

首先,选取一个光敏材料作为全息光栅的基底,并将其加工成光滑的表面。

然后,利用激光束照射光敏材料,形成光栅的干涉图样。

接下来,使用显影液将暴露于光的区域显影出来,形成明暗交替的条纹。

之后,将样品进行定影,使得光栅图案稳定下来。

最后,进行电镀,以增强光栅的耐久性和强度。

三. 实验步骤1. 准备光敏材料选择一块透明的光敏材料作为光栅的基底,将其切割成适当大小的样品。

保持样品表面的干净,以免对制作过程产生影响。

2. 显影预处理将样品浸泡在显影液中,保持一定时间,以去除光敏材料表面的杂质。

然后,用去离子水或酒精洗净样品,并在无尘的环境中晾干。

3. 光栅制作将样品放置在光源下方的平台上,调节光源的角度和位置,使得激光束垂直照射在样品中心的位置。

开启激光源,照射样品,待干涉条纹稳定后,关闭激光源。

4. 显影将样品放入显影液中,保持一定时间,使得经过照射的区域显影出来。

随着时间的推移,明暗条纹逐渐清晰可见。

然后,用去离子水洗净样品,以停止显影过程。

5. 定影将样品放入定影液中,保持一定时间,以稳定光栅图案。

然后,用去离子水洗净样品,以停止定影过程。

6. 电镀将样品进行电镀,以增强光栅的耐久性和强度。

首先,在电镀槽中加入适当的电镀液,将样品放入槽中,并连接电源。

根据电镀液的要求,设置合适的电流和镀层厚度,并保持一定时间。

完成电镀后,取出样品,用去离子水洗净并晾干。

四. 实验结果与分析通过以上步骤制作的全息光栅在显微镜下观察,可以清晰地看到明暗交替的条纹图案。

这些条纹图案是由于光的干涉效应所产生的。

全息光栅可以通过光的衍射现象实现对入射光的分光和分束,因此具有广泛的应用前景。

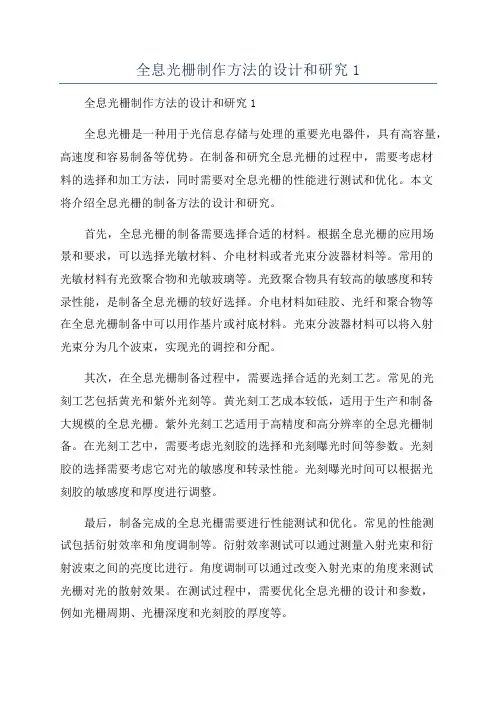

全息光栅制作方法的设计和研究1

全息光栅制作方法的设计和研究1

全息光栅制作方法的设计和研究1全息光栅制作方法的设计和研究1全息光栅是一种用于光信息存储与处理的重要光电器件,具有高容量,高速度和容易制备等优势。

在制备和研究全息光栅的过程中,需要考虑材料的选择和加工方法,同时需要对全息光栅的性能进行测试和优化。

本文将介绍全息光栅的制备方法的设计和研究。

首先,全息光栅的制备需要选择合适的材料。

根据全息光栅的应用场景和要求,可以选择光敏材料、介电材料或者光束分波器材料等。

常用的光敏材料有光致聚合物和光敏玻璃等。

光致聚合物具有较高的敏感度和转录性能,是制备全息光栅的较好选择。

介电材料如硅胶、光纤和聚合物等在全息光栅制备中可以用作基片或衬底材料。

光束分波器材料可以将入射光束分为几个波束,实现光的调控和分配。

其次,在全息光栅制备过程中,需要选择合适的光刻工艺。

常见的光刻工艺包括黄光和紫外光刻等。

黄光刻工艺成本较低,适用于生产和制备大规模的全息光栅。

紫外光刻工艺适用于高精度和高分辨率的全息光栅制备。

在光刻工艺中,需要考虑光刻胶的选择和光刻曝光时间等参数。

光刻胶的选择需要考虑它对光的敏感度和转录性能。

光刻曝光时间可以根据光刻胶的敏感度和厚度进行调整。

最后,制备完成的全息光栅需要进行性能测试和优化。

常见的性能测试包括衍射效率和角度调制等。

衍射效率测试可以通过测量入射光束和衍射波束之间的亮度比进行。

角度调制可以通过改变入射光束的角度来测试光栅对光的散射效果。

在测试过程中,需要优化全息光栅的设计和参数,例如光栅周期、光栅深度和光刻胶的厚度等。

总之,全息光栅制备的设计和研究需要考虑材料的选择、光刻工艺和性能测试等因素。

在制备过程中,需要选择合适的材料和光刻工艺,并对制备完成的全息光栅进行性能测试和优化。

这些工作对于实现高容量和高速度的光信息存储与处理具有重要意义。

全息光栅的制作(实验报告)完美版

全息光栅的制作(实验报告)完美版

全息光栅的制作(实验报告)完美版(2009-10-12 23:25:34)转载▼标签:光栅干片发散镜双缝白屏教育设计性试验看似可怕,但实际操作还是比较简单的~ 我的实验报告,仅供参考~实验报告封面全息光栅的制作一、实验任务设计并制作全息光栅,并测出其光栅常数,要求所制作的光栅不少于每毫米100条。

二、实验要求1、设计三种以上制作全息光栅的方法,并进行比较。

2、设计制作全息光栅的完整步骤(包括拍摄和冲洗中的参数及注意事项),拍摄出全息光栅。

3、给出所制作的全息光栅的光栅常数值,进行不确定度计算、误差分析并做实验小结。

三、实验的基本物理原理1、光栅产生的原理光栅也称衍射光栅,是利用多缝衍射原理使光发生色散(分解为光谱)的光学元件。

它是一块刻有大量平行等宽、等距狭缝(刻线)的平面玻璃或金属片。

光栅的狭缝数量很大,一般每毫米几十至几千条。

单色平行光通过光栅每个缝的衍射和各缝间的干涉,形成暗条纹很宽、明条纹很细的图样,这些锐细而明亮的条纹称作谱线。

谱线的位置随波长而异,当复色光通过光栅后,不同波长的谱线在不同的位置出现而形成光谱。

光通过光栅形成光谱是单缝衍射和多缝干涉的共同结果(如图1)。

图12、测量光栅常数的方法:用测量显微镜测量;用分光计,根据光栅方程d·sin =k 来测量;用衍射法测量。

激光通过光栅衍射,在较远的屏上,测出零级和一级衍射光斑的间距△x 及屏到光栅的距离L,则光栅常数d= L/△x。

四、实验的具体方案及比较1、洛埃镜改进法:基本物理原理:洛埃镜的特点是一部分直射光和另一部分反射镜的反射光进行干涉,如原始光束是平行光,则可增加一全反镜,同样可做到一部分直射光和一部分镜面反射光进行干涉,从而制作全息光栅。

优点:这种方法省去了制造双缝的步骤。

缺点:光源必须十分靠近平面镜。

实验原理图:图22、杨氏双缝干涉法:基本物理原理:S1,S2为完全相同的线光源,P是屏幕上任意一点,它与S1,S2连线的中垂线交点S'相距x,与S1,S2相距为rl、r2,双缝间距离为d,双缝到屏幕的距离为L。

全息光栅的设计制作

全息光栅的设计制作

全息光栅的设计制作光栅是重要的分光元件之一, 由于它的分辨率优于棱镜, 因而许多光学仪器中都采用光栅代替棱镜作为分光的主要元件, 如单色仪、光谱仪、摄谱仪等。

此外, 光栅在现代光学中的应用日趋广泛, 如光通信中用作光耦合器、光互连中用作互连元件、激光器用作选频元件、光信息处理用作编码器、调制器、滤波器等等。

全息光栅制作技术是20世纪60年代随着全息技术的发展而出现的, 因其具有传统刻划光栅所不具备的一些优点而受到人们的重视。

目前, 全息光栅在某些方面已经取代刻划光栅, 在光栅家族中占有了一席之地。

[实验目的]1.掌握用全息方法制作光栅的基本原理;2.掌握全息实验光路的基本调节方法和一维光栅的制作技巧;3.了解全息光栅的基本特性和测试方法;4.初步了解全息记录介质—卤化银乳胶的特性和干板的处理方法。

[实验仪器]全息防震平台(2m ×1.5m ), He-Ne 激光器, 反射镜(若干), 分束镜, 针孔滤波器, 干板架, 全息干板。

[实验原理]一. 全息光栅制作原理由光的干涉原理可知, 两束平行的相干光干涉, 干涉场是一组明暗相间的等间隔的平面族, 其周期由两束平行光的夹角和光波波长所确定。

若将全息记录干板置于该干涉场中, 则干板上记录到的干涉条纹将呈等间隔的平行直线条纹, 这就是全息光栅。

设两束平行光与光轴的夹角分别为θ1和θ2, 光波波长为λ, 显然, 干板记录的全息光栅的透射率应该呈余弦函数分布, 称为余弦光栅。

⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛++===⎪⎪⎭⎫ ⎝⎛+=+===---x U x U e e U UU U I e e U U U U e U U e U U x j x j x j x j x j x j λθθπλθθπλθθπλθθπλθπλθπλθπλθπ212202120sin sin 2sin sin 220*2sin 2sin2021sin 202sin 201sin sin cos 4sin sin 2cos 122;;;21212121由干涉原理可知, 全息光栅常数d 由下式确定:πλθθπ=-d 21sin sin ;LD d f ≈--==21210sin sin ;sin sin 1θθλθθ ;;0λλDL d L D f ==或f 0是光栅空间频率, 表征了光栅线密度特性, 其单位通常用“lp/mm ” (lp 表示“线对”, 指一条亮纹和一条暗纹构成的一个“线对”, 对应光栅的一个周期)。

全息光栅的制作(B5纸张,非常完整版,BJTU物理设计性实验报告)

全息光栅的制作(B5纸张,非常完整版,BJTU物理设计性实验报告)

北京交通大学大学物理实验设计性实验实验题目全息光栅的制作学院班级学号姓名首次实验时间指导老师签字_______________全息光栅的制作一实验任务设计制作全息光栅并测出其光栅常数(要求所制作的光栅不少于100条/毫米)二实验要求1.设计三种以上制作全息光栅的方法并进行比较(应包括马赫-曾德干涉法);2.设计制作全息光栅的完整步骤(包括拍摄和冲洗中的参数及注意事项),拍摄出全息光栅;3.给出所制作的全息光栅的光栅常数值,计算不确定度、进行误差分析并做实验小结。

三实验基本原理1.全息光栅全息光学元件是指基于光的衍射和干涉原理,采用全息方法制作的,可以完成准直、聚焦、分束、成像、光束偏转、光束扫描等功能的元件。

光全息技术主要利用光相干迭加原理,简单讲就是通过对复数项(时间项)的调整,使两束光波列的峰值迭加,峰谷迭加,达到相干场具有较高的对比度的技术。

常用的全息光学元件包括全息透镜、全息光栅和全息空间滤波器等。

其中全息光栅就是利用全息照相技术制作的光栅,在科研、教学以及产品开发等领域有着十分广泛用途。

一般在光学稳定的平玻璃坯件上涂上一层给定型厚度的光致抗蚀剂或其他光敏材料的涂层,由激光器发生两束相干光束,使其在涂层上产生一系列均匀的干涉条纹,光敏物质被感光,然后用特种溶剂溶蚀掉被感光部分,即在蚀层上获得干涉条纹的全息像,所制得为透射式衍射光栅。

如在玻璃坯背面镀一层铝反射膜,可制成反射式衍射光栅。

作为光谱分光元件,全息光栅与传统的刻划光栅相比,具有以下优点:光谱中无鬼线、杂散光少、分辨率高、有效孔径大、价格便宜等;全息光栅已广泛应用于各种光栅光谱仪中。

作为光束分束器件,全息光栅在集成光学和光学通信中用作光束分束器、光互连器、耦合器和偏转器等;在光信息处理中,可作为滤波器用于图像相减、边沿增强等。

2. 光栅条纹光栅,也称衍射光栅,是基于多缝衍射原理的重要光学元件。

光栅是一块刻有大量平行等宽、等距狭缝(刻线)的平面玻璃或金属片,其狭缝数量很大,一般每毫米几十至几千条。

1马赫--1曾德干涉仪及全息光栅的制作

1马赫--1曾德干涉仪及全息光栅的制作

马赫---曾德干涉仪及全息光栅的制作[引言]马赫---曾德干涉仪是在雅满干涉仪的基础上发展起来的。

在雅满干涉仪中,两块玻璃板的前表面起到分光板的作用,而后表面则起到反射镜的作用,分光板和反射镜不能单独进行调节,而且两束光的间隔为玻璃板的厚度所限定。

为克服这些局限性,马赫和曾德使用了四块玻璃板,于是马赫---曾德干涉仪诞生了。

[实验目的]1.熟悉所用仪器及光路调整,观察两束平行光的干涉现象。

2.观察全息台的稳定性。

3.了解全息光栅的原理,学习制作全息光栅。

4.熟悉读数显微镜的操作过程。

[基本原理]在下图的光路中,波长为λ的激光束经扩束准直后,通过两个反射镜和两个半反半透镜组成的马赫---曾德干涉仪可以得到两束光程和强度都接近而且夹角易于调节的平行光束。

在光束的重叠区将产生干涉条纹。

在干涉区将放置感光板经适当曝光、显影、定影,将得到一个正弦光栅。

当两束光的夹角θ不是太大,在垂直于两束光夹角平分线的平面上干涉条纹的间距θλ≈d ,从而光栅的空间频率为λθν==d 1。

图二 马赫---曾德干涉仪及全息光栅的制作原理图干涉面1如果在同一底板上相继进行两次曝光,使分别对应于两束光夹角略有差别的两个数值1θ和2θ,那么得到的将是叠加在一起的两个正弦光栅,他们的空间频率分别为1ν和2ν。

这样的光栅称为复合光栅。

复合光栅上呈现的明暗相间的粗条纹称为摩尔条纹,它是两个正弦光栅的差频形成的,摩尔条纹的空间频率1221νννν∆=-=m 。

当两束平行光束夹角不是太大时,利用焦距f 已知的凸透镜测量这两束平行光束在透镜后焦面汇聚的两个光点距离0x ,可近似求出它们的夹角f x 0=θ,从而在与这两束平行光束夹角平分线垂直的平面上制作的正弦光栅的空间频率为λνf x 0=。

反之若要制作空间频率为ν的正弦光栅,可适当调节两束光的夹角,使0x 满足要求。

[仪器用具]氦氖外腔激光器及电源,空间滤波器,傅里叶变换透镜,分光镜两块,加强铝反射镜两块,干板若干,读数显微镜,暗室设备。

全息光栅的设计

全息光栅的设计

摘要本文讲的主要是全息光栅的制作和对所做光栅的光栅常数的测量。

光栅是利用多缝衍射原理使光发生色散的光学元件。

它是一块刻有大量平行等宽、等距狭缝(刻线)的平面玻璃或金属片。

光栅的狭缝数量很大,单色平行光通过光栅每个缝的衍射和各缝间的干涉,形成暗条纹很宽、明条纹很细的图样,这些锐细而明亮的条纹称作谱线。

利用两束相干涉的平行光形成的明暗条纹也可以制作光栅,利用光强不同的明暗条纹经曝光后在全息干板上留下条纹,即可得到全息光栅。

此实验主要应用马赫-曾德干涉原理来制作全息光栅,并测得光栅常数。

关键词激光技术;半导体激光器;受激辐射;光场AbstractThis paper is mainly about the holographic grating production and to do the grating constant measurement of the grating. Use the slit diffraction grating is the principle that light dispersion happens optical elements. It is a large and wide, with parallel isometric slit (scribed line) of flat glass or metal. The grating slit a large quantity, monochromatic parallel light through the grating diffraction and the gap of each seam the interference between, form dark stripe is very wide, Ming stripe very fine pattern, the sharp thin and bright stripe called spectrum line. The use of two phase of parallel light beam interference of the formation of the light and shade stripe can also make grating, the use of light intensity of light and shade the different stripe after exposure in the holographic GanBan leave behind the stripe, can get holographic grating. This experiment is mainly used CengDe interference principle to Mach-making holographic grating, the grating constant.Keywords: grating ;holographic grating ;grating constant目录摘要 (I)Abstract ........................................................................................................................................ I I 第1章绪论 . (1)1.1 课题背景 (1)1.2 本文研究内容 (2)第2章全息光栅实验设计 (4)2.1 设计要求 (4)2.2 设计原理 (4)2.2.1光栅产生的原理 (4)2.2.2马赫—曾德干涉仪法原理 (5)2.2.3激光法测光栅常数原理 (5)2.3设计步骤 (6)2.3.1制作全息光栅 (6)2.3.2拍摄全息光栅 (6)2.3.3测定所制光栅的光栅常数 (7)第3章全息光栅实验处理 (8)3.1 实验数据记录 (8)3.2 实验数据处理 (8)结论 (10)参考文献 (12)第1章绪论1.1 课题背景光栅是利用多缝衍射原理使光发生色散(分解为光谱)的光学元件。

全息光栅实验报告

全息光栅实验报告

实验名称:全息光栅的制作与测量实验日期:2023年11月X日实验地点:实验室实验目的:1. 理解全息光栅的制作原理。

2. 掌握全息光栅的制作方法。

3. 学习使用光学仪器测量光栅常数。

4. 分析实验数据,验证光栅常数。

实验原理:全息光栅是一种利用光的干涉和衍射原理制成的光学元件。

它通过记录和再现光波的振幅和相位信息,从而实现光波的精确复现。

在全息光栅的制作过程中,需要使用两束相干光束,一束作为参考光束,另一束作为物光束。

两束光束在记录介质上相遇并发生干涉,形成干涉条纹。

经过适当的曝光、显影、定影等过程,最终制成全息光栅。

实验仪器:1. 全息干板2. 半导体激光器3. 分束镜4. 扩束镜5. 反射镜6. 准直透镜7. 针孔滤波器8. 光栅常数测量显微镜9. 计算器实验步骤:1. 将全息干板固定在实验平台上,确保其表面平整。

2. 使用分束镜将激光器发出的光束分成两束,一束作为参考光束,另一束作为物光束。

3. 将扩束镜安装在参考光束的路径上,使参考光束均匀照射在全息干板上。

4. 将准直透镜安装在物光束的路径上,使物光束经过准直后照射在全息干板上。

5. 调整分束镜和准直透镜的位置,使参考光束和物光束在全息干板上相遇并发生干涉。

6. 通过针孔滤波器将全息干板上的干涉条纹聚焦到白屏上。

7. 使用光栅常数测量显微镜测量干涉条纹的间距,计算出光栅常数。

8. 对实验数据进行整理和分析。

实验结果:1. 全息光栅成功制成,干涉条纹清晰可见。

2. 通过测量干涉条纹的间距,计算出光栅常数为d=0.5mm。

数据分析与讨论:1. 光栅常数的测量结果与理论值相符,说明实验结果准确可靠。

2. 实验过程中,需要注意调整参考光束和物光束的夹角,以保证干涉条纹的清晰度。

3. 光栅常数的测量结果受测量仪器和操作者的影响,需要多次测量并取平均值。

实验结论:1. 通过本实验,掌握了全息光栅的制作原理和制作方法。

2. 学习了使用光学仪器测量光栅常数的方法。

全息光栅的制作方法

全息光栅的制作方法

课程结业论文课程名称:普通物理实验院系专业:物理学系物理学学号:201211141928姓名:马宏志用全息照相法制作光栅及实验结果的分析作者:马宏志(201211141928) 单位:北京师范大学物理系2012级师范班论文摘要光栅是具有周期性透光性质的光学分光元件,不透明屏上N 个等宽等间距的狭缝就形成了一个光栅。

全息光栅的基本原理是全息照相技术。

光全息技术,主要是利用光相干叠加原理,简单地将就是通过对复数项(时间项)的调整,使两束光波列的峰值叠加,峰谷叠加,达到相干场具有较高的对比度的技术。

利用相干光叠加,在记录平面上形成亮暗相间的的干涉条纹,再经过显影,定影处理,就形成了呈平行排列的光栅,一般单位宽度上的光栅数密度很大,从几百条到几千条不等。

制作好的光栅可以用来测定它的光栅常数,还可以用作分光器件使白光发生色散,利用光栅方程sin d k θλ=测出不同色光的波长。

最后利用空间滤波原理对全息照相技术加以改进,消除不利条件的影响,提高照片质量。

关键词:全息照相、光的干涉、空间滤波、光栅、光栅常数。

引言光学是物理学的一个很重要的分支,光学中有很多奇特的光现象和许多精密的光学元件。

这些光学元件的制作都要建立在严密的科学理论之上,同时也需要很高的实验操作技能。

光栅作为一种精度很高且很重要的光学元件,在许多领域有着很广泛的作用。

光栅的研究开始于18世纪中叶,主要代表人物有李敦豪斯、夫琅和费,伍德,迈克尔逊等人。

最初的光栅种类少,精度不高,每毫米的光栅条数只有几到几十条,主要是刻画光栅和复制光栅。

随着科技的发展,光栅制作技术日渐成熟。

伽伯发明的全息照相技术是光栅制作史上一次伟大的革命,通过使两束激光在胶片上叠加,形成亮暗相间的干涉条纹,再用化学试剂洗去亮条纹区域,由于光波很短,条纹间距很小,这就为制作高精度的光栅创造了有利的条件。

光栅种类较多,常见的有反射光栅和透射光栅,用途也十分广泛,在很多领域起着极其重要的作用。

全息光栅的设计与制作

全息光栅的设计与制作

全息光栅的设计与制作全息光学元件(HOE)是指采用全息方法(包括计算全息方法)制作,可以完成准直、聚焦、分束、成像、光束偏转、光束扫描等功能的元件。

在完成上述功能时,它不是基于光的反射和折射规律,而是基于光的衍射和干涉,所以全息光学元件也称为衍射元件。

常用的全息光学元件包括全息透镜、全息光栅和全息空间滤波器等。

全息光栅是一种重要的分光元件。

作为光谱分光元件,与传统的刻划光栅相比,具有以下优点:光谱中无鬼线、杂散光少、分辨率高、有效孔径大、生产效率高、价格便宜等,已广泛应用于各种光栅光谱仪中,供科研、教学、产品开发之用。

作为光束分束器件,在集成光学和光通信中用作光束分束器、光互连器、耦合器和偏转器等。

在光信处理中,可作为滤波器用于图像相减、边缘增强等。

本实验主要进行平面全息光栅的设计和制作实验。

一、实验目的1、掌握制作正弦型和矩形全息光栅的原理和方法2、掌握制作复合型光栅的原理和方法,观察摩尔条纹3、测试光栅常数二、主要仪器与设备He-Ne激光器、分束镜、反射镜、透镜、全息干板、显影液、定影液、吹风机、干板夹、底座等三、实验原理全息光栅的制作原理:两束具有特定波面形状的光束干涉,在记录平面上形成亮暗相间的干涉条纹,用全息记录介质记录干涉条纹,经处理得到全息光栅。

采用不同的波面形状可得到不同用途的全息光栅,采用不同的处理过程可得到不同类型或不同用途的全息光栅(如,正余弦光栅、矩形光栅、平面光栅和体光栅)。

1、全息光栅的记录光路记录全息光栅的光路有多种,图1、图2及图3都可以用于产生相干平行,通过选择透镜的直径和摆放光束,图3两束平行光之间的夹角决定于ADB位置来调节夹角。

常采用图1光路,由激光器发出的激光经分束镜BS后被分为两束,一束经反射镜M1反射、透镜L1和L2扩束准直后,直接射向全息干板H: 另一束经反射镜M2反射、透镜L3和L4扩束准直后,也射向全息干板H。

图中,S和A分别为电子快门和光强衰减器,电子快门与曝光定时器相连,用于控制曝光时间。

光学全息实验报告

光学全息实验报告

光学全息实验报告实验目的通过进行光学全息实验,了解全息成像的原理和应用,并掌握全息光栅的制备和观察方法。

实验原理全息成像是利用光的干涉原理,通过记录物体的全部信息的方法,实现三维图像的重建。

全息成像相比于传统的平面成像具有更好的真实感和立体感。

光学全息实验主要包括两个步骤:全息光栅的制备和全息图像的观察。

全息光栅的制备1.准备光敏材料:将光敏材料涂覆在平整的玻璃片上,待其干燥。

2.制备物体和参考光:选择一个具有强反射或透射特性的物体,作为全息光栅的被记录物体。

同时,准备一束平行光线作为参考光。

3.曝光:将被记录物体和参考光同时照射在光敏材料上,使其发生干涉。

4.开发:将经过曝光后的光敏材料进行开发处理,使得干涉条纹被固定在材料中。

全息图像的观察1.准备光源:选取适当的光源,如白光源或激光光源。

2.照射全息光栅:将光源照射到制备好的全息光栅上。

3.观察光栅的衍射图样:调整观察角度,观察衍射图样的变化。

可以观察到被记录物体的三维图像。

实验步骤1.准备实验所需材料和设备。

2.制备光敏材料:将光敏材料均匀涂布在玻璃片上,使其干燥。

3.准备被记录物体和参考光:选择一个具有明显反射或透射特性的物体,放置在光敏材料的一侧。

同时,准备一束平行光线作为参考光,照射在光敏材料的另一侧。

4.曝光:将被记录物体和参考光同时照射在光敏材料上,保持适当的曝光时间。

5.开发:将经过曝光的光敏材料进行开发处理,使干涉条纹固定在材料中。

6.准备观察光源:选择适当的光源,如白光源或激光光源。

7.照射全息光栅:将光源照射到制备好的全息光栅上。

8.调整观察角度:通过调整观察角度,观察衍射图样的变化。

可以观察到被记录物体的三维图像。

实验结果与分析经过实验观察,我们得到了全息光栅的衍射图样。

通过调整观察角度,我们可以看到被记录物体的立体图像。

全息光栅具有更好的真实感和立体感,相比于传统的平面成像方法,可以更好地还原物体的三维形态。

实验总结通过本次实验,我们深入了解了光学全息成像的原理和应用。

制作全息光栅实验报告

制作全息光栅实验报告

一、实验目的1. 了解全息光栅的制作原理和过程;2. 掌握全息光栅的拍摄和冲洗技术;3. 测量全息光栅的光栅常数,分析误差;4. 培养实验操作能力和数据分析能力。

二、实验原理全息光栅是一种利用光的衍射和干涉原理制作的光学元件。

当单色平行光通过全息光栅时,会发生衍射和干涉,形成一系列明暗相间的条纹,这些条纹称为光栅条纹。

光栅条纹的位置与光的波长有关,不同波长的光在光栅上形成的光栅条纹位置不同,从而实现光的色散。

三、实验仪器与材料1. 实验仪器:全息干板、激光器、白屏、分光计、显微镜、照相机、显影液、定影液等;2. 实验材料:全息干板、激光光源、白屏、显影液、定影液等。

四、实验步骤1. 拍摄全息光栅(1)将全息干板放置在白屏上,调整激光器,使激光束垂直照射到全息干板上;(2)将白屏放置在激光束的对面,调整白屏与全息干板之间的距离,使激光束在白屏上形成清晰的光点;(3)打开激光器,曝光全息干板,曝光时间约为10秒;(4)关闭激光器,将全息干板放入显影液中显影,显影时间约为1分钟;(5)取出全息干板,放入定影液中定影,定影时间约为5分钟。

2. 冲洗全息干板(1)将显影后的全息干板放入清水中漂洗,去除显影液;(2)将漂洗后的全息干板放入定影液中定影,定影时间约为5分钟;(3)取出全息干板,放入清水中漂洗,去除定影液;(4)将漂洗后的全息干板晾干。

3. 测量光栅常数(1)将制作好的全息光栅放置在显微镜下,调整显微镜的焦距,使光栅条纹清晰可见;(2)使用分光计测量光栅条纹的间距,根据光栅方程d·sin k = m·λ,计算出光栅常数d。

五、实验结果与分析1. 光栅常数测量结果:d = 5.6μm;2. 误差分析:实验过程中,由于仪器精度和操作误差,光栅常数测量值存在一定的误差。

通过多次测量,取平均值,可以减小误差。

六、实验总结1. 全息光栅的制作原理和过程较为简单,但需要注意曝光时间、显影时间和定影时间的控制;2. 光栅常数的测量需要使用分光计和显微镜,操作过程中要确保仪器精度和操作规范;3. 通过本次实验,掌握了全息光栅的制作和测量方法,提高了实验操作能力和数据分析能力。

全息光栅实验报告

全息光栅实验报告

全息光栅实验报告全息光栅实验报告引言全息光栅是一种利用光的干涉原理来记录和再现三维图像的技术。

它具有高分辨率、大视角、真实感强等优点,被广泛应用于全息术、光学存储、光学显微镜等领域。

本次实验旨在通过制作全息光栅来了解其原理和应用。

实验步骤1. 准备实验材料首先,我们需要准备一些实验材料,包括激光器、全息光栅片、光敏材料等。

2. 制备全息光栅将光敏材料涂在全息光栅片的一侧,并在黑暗环境中等待光敏材料干燥。

3. 激光照射将激光器对准全息光栅片的光敏材料侧,以一定的角度照射。

注意保持光束的稳定和聚焦。

4. 干燥处理将照射过的全息光栅片放置在黑暗环境中,进行干燥处理。

这个步骤非常重要,它可以使光敏材料中的干涉图样固定下来。

5. 反射光栅将全息光栅片放置在光源旁边,用另一束激光照射到全息光栅片上。

观察到反射出的光束,可以看到干涉条纹的形成。

实验结果通过以上步骤,我们成功制作了一张全息光栅。

在反射光栅的实验中,我们观察到了明暗交替的干涉条纹。

这些条纹是由光的干涉效应产生的,通过调整光束的角度和波长,我们可以得到不同的干涉条纹。

讨论与分析全息光栅的原理是基于光的干涉和衍射效应。

在制备全息光栅时,光敏材料的光敏性质使其能够记录下光的干涉图样。

当激光照射到光敏材料上时,光束会与光栅的周期结构相互作用,形成干涉条纹。

通过干涉条纹的记录和再现,我们可以实现对三维图像的捕捉和显示。

全息光栅在现实生活中有着广泛的应用。

例如,在全息术中,全息光栅可以用来记录和再现真实物体的三维图像,使观察者可以从不同角度观察物体。

在光学存储领域,全息光栅可以用来储存大量的信息,并具有高密度、高速度的读写能力。

此外,全息光栅还可以应用于光学显微镜,可以提供更高的分辨率和更真实的观察效果。

结论通过本次实验,我们了解了全息光栅的制备过程和原理。

全息光栅作为一种重要的光学技术,具有广泛的应用前景。

在未来的研究中,我们可以进一步探索全息光栅的性能优化和应用拓展,以满足不同领域的需求。

实验1-全息光栅制作技术

实验1-全息光栅制作技术

全息摄影实验指导材料实验一 全息光栅拍摄技术[实验目的]1、了解用全息干涉法制作光栅的基本原理;2、掌握全息实验光路以及光学元器件的基本调节方法;3、观察全息光栅的衍射现象,加深了解光的衍射规律;4、初步掌握卤化银乳胶干板的化学处理方法。

[实验仪器]全息防震平台(2m×1.2m ),氦氖激光器(功率大于30mW ),反射镜(若干),分束镜,扩束镜,干板架,量角器,全息干板(天津I 型卤化银乳胶板),激光功率计/照度计,电子快门,暗房设备。

[实验原理]光栅是重要的分光元件之一,由于它的分辨率优于棱镜,因而许多光学仪器中都采用光栅代替棱镜作为分光的主要元件,如单色仪、光谱仪、摄谱仪等。

此外,光栅在现代光学中的应用日趋广泛,如光通信中用作光耦合器、光互连中用作互连元件、激光器用作选频元件、光信息处理用作编码器、调制器、滤波器等等。

全息光栅制作技术是20世纪60年代随着全息技术的发展而日趋成熟的一门技术,因其具有传统刻划光栅所不具备的一些优点而受到人们的重视。

目前,全息光栅在某些方面已经取代刻划光栅,在光栅家族中占有了一席之地。

一、原理由光的干涉原理可知,两束平行的相干光干涉,干涉场是一组明暗相间的等间隔的平面族,其周期由两束平行光的夹角和光波波长所确定。

若将全息记录干板置于该干涉场中,则干板上记录到的干涉条纹将呈等间隔的平行直线条纹,这就是全息光栅。

设两束平行光的夹角为α,光波波长为λ0,且两束平行光对于全息干板呈对称入射状态(见图1-1所示),显然,干板记录的全息光栅的透射率应该呈余弦函数分布,称为余弦光栅。

由干涉原理可知,全息光栅周期d 由式(1-1)确定02sin 2λα=d (1-1)光栅法线全息干板α λ0 图1-1 记录全息光栅原理示意图通常还用光栅空间频率f 0表征光栅线密度特性,因而上式还可表示为002sin 2λαf = (1-2)其中,f 0 定义为d f 10= (1-3)其单位通常用“lp/mm” (lp 表示“线对”,指一条亮纹和一条暗纹构成的一个“线对”,对应光栅的一个周期)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验三 全息光栅的制作
【实验目的】
1、了解用全息方法制作一维光栅和二维正交光栅的基本原理。

2、掌握全息实验光路的基本调节方法和制作技巧。

3、初步了解全息干涉的处理方法。

【实验原理】
由光的干涉原理可知,两束平行的相干光干涉,干涉场是一组明暗相间的等间隔的干涉条纹,其周期由两束平行线的夹角和光波波长确定,若将全息记录干版置于该干涉场中,则干版上记录到得干涉条纹将呈现等间隔的干涉直线条纹,这就是全息光栅。

采用不同的全息记录介质和处理过程可得到不同类型或不同用途的全息光栅(如正余弦光栅、矩形光栅、平面光栅和体光栅)。

下面介绍制作平面全息光栅的制作。

设两束平行光的夹角为θ,光波波长为λ,且两束平行光对于全息干版呈对称入射,如下图所示。

显然,干板记录的全息光栅的透射率应该呈余弦函数分布,称为余弦光栅。

由干涉原理可知,全息光栅周期d 由下式确定: (
)
012sin /2d f λθ== (1)
0f 为光栅空间频率,用来表征光栅线密度特性,其单位通常为lp/mm (lp 表示“线对”,指一条亮纹和一条暗纹构成的一个线对,对应光栅的一个周期)。

由式1可知,通过改变两束光之间的夹角可以得到不同空间周期或频率的全息光栅。

对于低频光栅,两束平行光的夹角很小,利用小角度近似,可以用下式来计算光栅的周期和频率:
01d f λθ
=≈ (2) 1. 全息光栅的记录光路
记录全息光栅的光路有多种,图1和图2是其中常见的两种光路。

图1所示光路中
BS :分光比为1:1的分束镜 S 、A :电子快门和光强衰减器(不用)
M1、M2:全反镜 L1、L2和L3、L4:两路扩束准直 H :全息干板
图1 全息光栅记录光路之一 从图
1可知,θ很小时,有()tan /2/2/D l θθ≈=,则012l d f D
λ=
≈,实验中可用此式来估算低频光栅的空间周期和空间频率。

图2所示光路是马赫—曾德干涉仪光路。

利用该光路所形成的全息光栅的空间周期和空间频率仍可用式(1)和式(2)来确定。

实验中可用图2(b)所示的方法来测量计算光栅的空间周期和空间频率,其中L 时焦距已知的透镜,把它放在图2(a)所示光路中的全息干板H 处,在透镜后焦面上测量得到两束平行光束会聚点之间的距离2D ,则有()tan /2/2/D f θθ≈=成
立,可得012f d f D
λ=≈,实验中可用此式来估算低频光栅的空间周期和空间频率。

2. 二维正交光栅
二维光栅相当于两个正交的一维光栅的乘积,在光信息处理中可用作特殊的滤波器。

全息二维光栅的制作是通过两次曝光的方法,即第一次对全息干板曝光,记录一维光栅,然后将干板绕其法线旋转90°,再曝光一次,完成二维光栅的记录。

【实验内容】
1. 采用图1所示光路,拍摄一个0f <300线/mm 的二维正交光栅,并测量其空间频率;
2. 采用图2所示光路,拍摄一个0f <300线/mm 的二维正交光栅,并测量其空间频率。

【实验步骤】
1. 光路参数估算:根据要求制作的光栅的空间频率,估算出D 和l
2. 根据图2的光路进行布置。

需注意:
1) 各光学元件必须调到共轴,所有光束走向相对于平台保持平行;
2) 两束光强比尽量保持1:1,以便获得较高的衍射效率
3. 记录二维全息光栅
1)全息干板需曝光两次,调整曝光时间避免曝光过度。

2)两次曝光之间应将干板绕其法线旋转90°
4. 显影、清水冲洗、定影、清水冲洗。

【光栅特性测量】
将制作好的光栅放在激光光束前进行干涉实验,测得正负一级间距为p ,干板距离光屏为f ,则实际空间频率为 02p f f λ
'=,与目标值比较。

在观察屏上,如果只出现中间的三个亮点(0级和1±级),则说明制作的光栅是正余弦型的,如果出现0级、1±级、2±级、3±级等亮点,说明所制作的光栅是非正余弦型的;如果出现很多级亮点,则说明制作的光栅接近矩形光栅。

要想得到正余弦型光栅,需要在充分了解全息干板的感光特性的基础上严格控制曝光、显影和定影时间,一般情况下值得的是非正余弦光栅。

相关文档
最新文档
