AD中多个原理图导入到多个PCB中
ad原理图导入pcb
ad原理图导入pcb在PCB设计中，AD原理图的导入是一个非常重要的步骤。
AD原理图是指Analog Devices公司生产的一款电路设计软件，它可以帮助工程师完成电路设计、仿真和验证等工作。
而将AD原理图导入到PCB中，则是将电路设计转化为实际的电路板布局和布线，是整个电路设计流程中的关键一环。
首先，我们需要明确AD原理图导入到PCB中的目的。
将AD原理图导入到PCB中，可以直接将电路设计转化为PCB布局图，省去了手动布局和布线的繁琐过程，提高了设计效率。
同时，由于AD原理图和PCB设计软件之间可以进行数据交换，因此导入后可以直接进行电路仿真和验证，确保设计的准确性和稳定性。
在进行AD原理图导入到PCB之前，我们需要做一些准备工作。
首先，需要确保AD原理图中的元件和连线都是准确无误的，因为这些数据将直接影响到后续的PCB布局和布线。
其次，需要选择合适的PCB设计软件，确保它能够兼容AD原理图的数据格式，并且支持数据的导入和转换。
最后，需要对PCB的布局和布线规则进行一定的设置，以满足实际的电路板制造和组装要求。
在进行AD原理图导入到PCB的过程中，需要注意一些关键步骤。
首先，需要将AD原理图的数据导出为标准的数据格式，通常是通过导出为EDIF、DXF等格式的文件。
然后，将导出的文件导入到PCB设计软件中，进行数据的解析和转换。
在这一过程中，需要确保元件的对应关系和连线的连接正确无误，避免数据丢失或错误。
最后，需要进行布局和布线的优化，以满足电路板的性能、尺寸和制造要求。
在完成AD原理图导入到PCB的过程后，需要进行一定的验证和调整。
首先，需要进行电路的仿真和验证，确保电路的性能和稳定性符合设计要求。
其次，需要对PCB的布局和布线进行优化和调整，以满足实际的电路板制造和组装要求。
最后，需要进行一定的审查和确认，确保整个设计流程的准确性和可靠性。
总的来说，AD原理图导入到PCB是一个重要而复杂的过程，需要我们在设计和操作上非常谨慎和细致。
【PCB】【AD使用】多图纸设计
【PCB】【AD使⽤】多图纸设计图纸结构 -平⾏结构 -层次结构1.1 背景初学绘制原理图⼤多数⼈使⽤的是平⾏式原理图结构，⼀张图纸不够，多张图纸绘制，只是使⽤⽹络标号进⾏连接。
但⼯程复杂了多张图纸这样管理很⿇烦，如果采⽤层次原理图就迎刃⽽解了。
层次原理图就是把⼀个系统分成多个模块，然后每个模块也可以细分，最终将各个模块分配到各张图纸上，图纸直接采⽤端⼝进⾏连接。
这种结构需要⼀个主原理图图纸——⼯程顶层图纸。
多图纸结构⼀般是通过图表符（sheet symbol）形成，⼀个图表符对应⼀个⼦图纸；在上层原理图图纸放置图表符，通过图表符与⼦图纸进⾏连接，⽽⼦图纸也可以通过图表符与更底层的图纸连接。
通过点击“Place》Sheet Symbol”或图标来放置图标符号。
如图 1图1“Designer”是标识符，若标识符包含有Repeat关键字的语句，还能实现多通道功能（下⽂有详解）。
“File Name”输⼊想要调⽤的⼦图纸⽂件名称（不分⼤⼩写），则可实现对⼦图纸的调⽤。
还有其他⽅法能⽣成图表符，具体⽅法见下⽂。
当多图纸⼯程编译好后，各个图纸间的逻辑关系被识别并建⽴⼀个树形结构，表⽰各个图纸的层次关系，如图 2：图21.2 层次原理图绘制⽅式层次结构包含如下三种：1) ⾃上⽽下：在主原理图图纸下，通过“Design》Create sheet from symbol”、“Design》Create HDL file from symbol》Create VHDL file from symbol”与“Design》Create HDL file from symbol》Create Verilog file from symbol ”等命令创建⼦图纸、底层VHDL⽂件和底层Verilog⽂件。
2) ⾃下⽽上：在主原理图图纸下，通过“Design》Create symbol from sheet or HDL ”和“Design》Create symbol from sheet or HDL ”、“Design》Create Component from sheet ”等命令创建图表符和顶层元件。
AltiumDesigner的同一个工程中有多原理图多PCB工程处理模板
同一个工程，有不止一块的PCB,原理图已经分开设计了，但在导入到PCB时就只能全部导入到同一个PCB文件，莫非只能把不同的PCB与对应的原理图分开到另一工程才能解决相信这也困扰了不少坛友。
近日在网上找到了解决方法，现整理发上来，让更多的坛友知道这一技巧。
问题：在用Altium Designer进行PCB工程设计时，有时一个工程里可能不止一块PCB，比如，一个设备里有主板和扩展板或者按键板等等这时就需要在一个工程里添加多个PCB文件。
如图：-」Source Documents3 Sheetl.SchDoc_J' SheetZ SchDocPCBI.PcbDoc______________亠’ PCB2.PcbDoc 曹我们知道，在Altium Designer中将原理图导入到PCB是经过在原理图菜单Design->Update PCB Document xxx.PcbDoc,如图：T A_d .< •' .l_j 訂轻：、ScflCao IPs ■ P£«3I：I gfk Repis Wi n.d»ir HelpItpditt FCI FCBILFCIh亡FCJ FCB2.onrse Li bi ar y..Add/Rsjwiove Li br ary B孔Schematic LibraryI- orr y*«比■?尸寸□百"4^■■资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
在进行这样的操作之后，虽然我们选的是某一个PCB文件，可是最后结果是，所有原理图都被导入到了这个选中的PCB文件中，无法实现不同的原理图导入到不同的PCB。
在Altium Designer中，我们能够用Altium Designer设计同步装置把设计资料从一个区域转到另一个区域，它包括比较工具、ECO以及UPDATER。
它能够用于原理图和PCB之间的转换，Altium Desig ner中导入网络表不再是必须的。
Altium Desiger一个项目中多个原理图和多个PCB一一对应的方法
Altium Desiger一个项目中多个原理图和多个PCB一一对应的方法1.首先建立相应的电路原理图和PCB文件，结果如图1所示
图1
2.在Porjects中选择对应SCHDOC，右键，选择show defferences...，如图2所示。
图2
3.勾选Advenced Mode，如图3所示。
图3
4.然后在右侧栏中选择新建立的那个PCBDOC，点击OK确认操作，如图4所示。
图4
5.在出现的Defferences between ×××对话框中，右击鼠标，选择Updata all in这一栏（其他几栏请自己体会）,如图5所示。
图5
6.点选图5所示对话框左下方的Create Engineering Change Order....（该按钮在未执行上一步时为灰色）。
在新出现的Engineering Change Order对话框中，Validate Changes，然后Execute Changes，完成将某一个SCHDOC导入对应的PCBDOC。
如图6所示。
图6
7.同理，如果要将某几个SCHDOC导入一个PCBDOC，则需执行好几次。
PS:如果直接是整个Project中的SCHDOC导入一个PCB，请选择工具栏中的Design--updata××××即可。

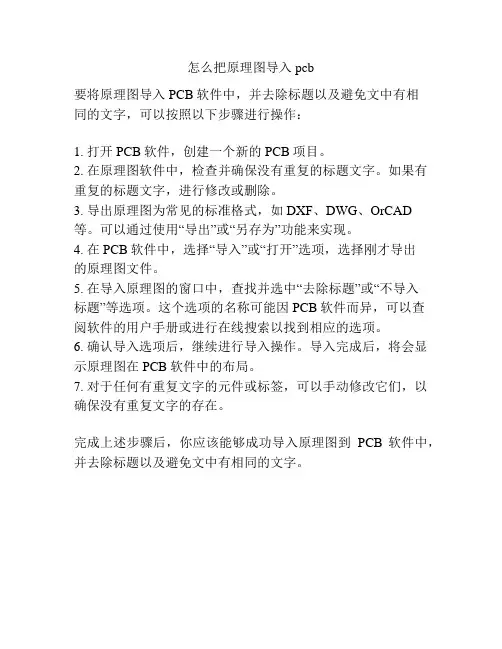

怎么把原理图导入pcb
怎么把原理图导入pcb
要将原理图导入PCB软件中，并去除标题以及避免文中有相
同的文字，可以按照以下步骤进行操作：
1. 打开PCB软件，创建一个新的PCB项目。
2. 在原理图软件中，检查并确保没有重复的标题文字。
如果有重复的标题文字，进行修改或删除。
3. 导出原理图为常见的标准格式，如DXF、DWG、OrCAD
等。
可以通过使用“导出”或“另存为”功能来实现。
4. 在PCB软件中，选择“导入”或“打开”选项，选择刚才导出
的原理图文件。
5. 在导入原理图的窗口中，查找并选中“去除标题”或“不导入
标题”等选项。
这个选项的名称可能因PCB软件而异，可以查
阅软件的用户手册或进行在线搜索以找到相应的选项。
6. 确认导入选项后，继续进行导入操作。
导入完成后，将会显示原理图在PCB软件中的布局。
7. 对于任何有重复文字的元件或标签，可以手动修改它们，以确保没有重复文字的存在。
完成上述步骤后，你应该能够成功导入原理图到PCB软件中，并去除标题以及避免文中有相同的文字。
ad 原理图导入pcb
ad 原理图导入pcb
在将原理图导入PCB之前，需要先确保原理图和PCB软件之
间已经建立了连接。
接下来，按照以下步骤进行导入：
1. 打开PCB软件，并创建一个新的PCB文档。
2. 在PCB软件的主界面中，找到菜单栏中的"文件"选项，然
后选择"导入"。
3. 在弹出的导入对话框中，浏览并选择要导入的原理图文件，然后点击"打开"。
4. 在导入过程中，PCB软件将会识别并解析原理图文件中的
所有元件和连接线。
5. 完成导入后，PCB软件会自动将原理图文件中的元件和连
接线转换为PCB设计中的元件和布线。
6. 检查导入的结果，确保元件和布线的准确性及一致性。
7. 如果需要，进行其他PCB设计操作，例如添加封装、布局、布线、优化等。
需要注意的是，在导入过程中，不要添加任何标题或重复的文字。
以避免混乱和错误的发生。
完成这些步骤后，原理图将成功导入到PCB中，并可以进行后续的PCB设计工作。
AltiumDesigner中将相同布局的PCB模块复制到另一块PCB中（仅适合少量复制情况）
AltiumDesigner中将相同布局的PCB模块复制到另一块PCB中（仅适合少量复制情况）画PCB画的多了，村民们不可避免会遇到这种问题，就是有一些固定布局的PCB模块会经常用到，比如FPGA或者单片机的最小系统等，这些布局在不同的PCB中是可以完全一致的。
这样，如果每次画板都要重新对所有模块布局，我想大家肯定会很心累，尤其是遇到那些器件特别多而可重复性特别强的布局。
村长最近在画的一块板子用到了BGA封装的FPGA，背面的去耦电容有几十个，而且要画好几块不同的电路板，我把一块电路板的FPGA和它的去耦电容、过孔等摆放清楚就花费了好多时间，所以村长急需一种方法能将同样的布局器件“复制”到另一块电路板里。
通过摸索，村长终于get到这个技能，现在就把我的操作展示给大家。
图1在图2中，已经将器件导入到了PCB中，为了将复制的最小系统部分粘贴到图2的PCB中，要将图2中PCB中原有的FPGA以及最小系统对应的所有器件都删除，删除方法很简单，只需要在原理图中选中所有要删除的器件，那么在PCB中对应的器件也被选中了，然后再PCB下按Delete键就可以了。
而且要注意的是，两个工程的原理图文件中最小系统的器件名称，Designator必须完全一样，也就是要粘贴的PCB对应的原理图最小系统的部分也是复制过来的，这样做的原因是保证原理图中的器件要和PCB中一一对应。
图2然后，就可以将刚刚复制的部分复制到第二个PCB中了，如图3所示。
这时候，虽然最小系统复制进来了，但是你放大仔细看这时候所有器件的网络编号已经消失了，那么如何找回已经丢失的网络编号呢？图3很简单，只需要回到原来的原理图中重新Update PCB就可以了，这时候就找回来了丢失的网络编号，最小系统轻而易举就画好了，是不是很迅速，这时候删掉多余的线，按照第二个PCB中的网络编号将电路中其他部分布好就可以啦，最终移植后画好的电路板局部如图4所示。
图4这个方法，同样适用于同一块电路板中存在很多相同模块电路，比如很多路相同的模拟运放，很多路相同的422收发通道等，这时候只需要画好一部分电路，然后就不停的复制，但是还需要做的工作是复制后的器件名称和Designator和原理图中并不是一一对应的，要将原有的与原理图中Designator对应的器件都删掉，然后把复制后的器件每一个的名字和Designator改成与原理图每个元件对应的名字，然后重新在原理图中UpdatePCB就可以。
AltiumDesigner中，将多个工程下的原理图和PCB合并在一起
AltiumDesigner中，将多个⼯程下的原理图和PCB合并在⼀起TDD双向放⼤器的设计分为三部分：LNA部分、PA部分和控制开关部分。
为了调试⽅便，已经在三个Altium⼯程⾥⾯分别设计了三部分。
现在需要合并成⼀个板⼦，为了保留已有的布局布线的⼯作量，采⽤这个办法可以快速合并⼯程。
⼀、对已有的三个⼯程进⾏元器件重新标号，并更新到各⾃的PCB⽂件中。
1、在原始⼯程的原理图中，⽤Tools -> Annotate Schematics（T A），先将元件编号全部恢复为"?"，如图： 2、然后重新命名，命名时加上后缀⽐如10，这样原来的元件编号C1、C2、U1、U2变成了C110、C210、U110、U210。
如图： 3、在PCB中进⾏编号和⽹络的更新。
⽤Design -> Import Changes from xxx.PrjPCB（D I），更新⽹络（Net）和⽹络组（Class）。
⼆、合并⼯程。
1、把设计中的三套原理图和PCB添加到同⼀个⼯程⾥，并腾出⼀个新的PCB⽂件（这⾥叫brd_merge）。
如图： 2、在brd_merge中，执⾏Design -> Import Changes from xxx.PrjPCB（D I），然后删除所有元件。
此时已经导⼊了LNA、PA、CTRL三个部分所有的⽹络信息。
3、将brd_01、brd_02、brd_03中的所有内容复制粘贴到brd_merge中，注意粘贴前使⽤Edit -> Paste Special...进⾏选择，即保留所有的⽹络名称。
4、使⽤Design -> Import Changes from xxx.PrjPCB（D I），更新⽹络（Net）和⽹络组（Class）。
ad原理图
1.原理图设计（加封装）1.建立工程（保存）2.在工程里加原理图（右键）（保存）3.DXP-选项设置4.图纸设置D-O设置（value）及加文本（下三角中选中=*）设置模板（库中template）+D-O设置5.原理图库的添加Library面板- Libraries…当需要一个元件时，建议先搜索AD已有的库文件6.绘制原理图快捷键缩放-ctrl+滑轮或右键图纸拽放-按住右键选中元器件-点击左键元器件属性-双击左键或拖动过程中按Tab复制元器件-shift+左键元器件翻转-选中元器件按住左键+空格选中多个元器件-左键框住多个元器件复制、粘贴到Word，同Word操作元器件带线的拖曳-ctrl+左键删除元器件-delete对批量元件属性进行修改，则操作如下：选中一个元件-点击右键-filter similar objects-选中选择项中same-选中全部对象-进入SCH Inspector –修改相应项-回车修改完取消屏蔽罩则应点击右下角Clear7.自动编号（tools-annotate schematic）8.电气检测（编译，project-compile document）9．输出元件清单（买件）（reports-bill of material）10.原理图转换成PDF打印输出File –smart pdf注意：有时PDF输出后标题栏中中文无法显示，解决办法在标题栏中加TEXT时要将字体设置成中文的。
