1-1 机械制图国家标准的基本规定图样是工程界的技术语言,也是铁道运输、轨道交通行业表达和交流技术思想的重要工具,是指导全行业生产运营的重要技术文件。

国家标准对图样的绘制和阅读作了统一的规定。

每个从事铁道运输、轨道交通生产运营的工作人员都必须掌握并严格执行这些国家标准(简称国标)。

以下简要介绍机械制图国家标准的基本规定。

一、图纸幅面和格式(GB/T 14689——2008)1、图纸幅面绘制机械图样时,应优先采用国家标准规定的图纸基本幅面,如表1-1所示。

基本幅面共五种,其尺寸关系如图1-1所示。

必要时,也可选用国家标准中所规定的加长幅面,加长幅面的尺寸应为基本幅面的短边整数倍增加后得出。

表1-1 图纸幅面(单位:mm)图1-1 基本幅面的尺寸关系(单位:mm)2、图框格式图1-2 留装订边的图框格式图纸上必须用粗实线绘出图框,其格式分为留装订边和不留装订边两种,如图1-2、图1-3所示。

同一产品的图样只能采用同一种格式。

图1-3不留装订边的图框格式二、标题栏(GB/T 10609.1——2008)每张图样都必须绘制标题栏。

国家标准对标题栏的内容、格式和尺寸作了统一规定。

本书建议教学中采用简化的标题栏格式,如图1-4所示。

标题栏一般绘制在图纸右下角,如图1-2、图1-3所示。

图1-4 标题栏格式(简化版)三、比例(GB/T 14690——1993)比例是指图样中图形与其实物相应要素的线性尺寸之比。

绘图时,应选择国家标准规定的比例,如表1-2所示。

注意:不论采用何种比例,图形中所标注的尺寸数值必须是实物的实际大小,与绘图比例、图形大小无关。

表1-2 比例系列四、字体(GB/T 14691——1993)国家标准对图样上的字体作了详细的规定,如表1-3所示。

在图样上书写汉字、字母和数字时,必须做到“字体工整、笔画清楚、间隔均匀、排列整齐”。

书写长仿宋体字的要领是:横平竖直不连笔,结构匀称长方形。

表1-3 字体示例五、图线(GB/T 17450——1998; GB/T 4457.4——2002)国家标准规定了图样中采用的9种图线,其名称、型式、宽度和应用如表1-4所示。

机械制图要求规范-国家标准

机械制图要求规范-国家标准

机械制图要求规范-国家标准引言机械制图是工程设计过程中必不可少的一部分,它起到了沟通设计师和制造者之间的重要作用。

为了确保机械制图的质量和一致性,国家对机械制图的要求进行了规范化。

本文将介绍国家标准中对机械制图的要求规范,帮助读者更好地了解机械制图的基本要求和规范。

一、图纸格式1.图纸尺寸应根据实际设计需要确定,常见的尺寸有A4、A3、A2等。

在图纸的右下角应注明图纸尺寸信息。

2.图纸页边距应合理设置,一般为20mm,以保证图纸的美观和工作区域的合理利用。

3.图纸的标题栏应明确标注图纸名称、图号、版本、制图人、审核人等信息。

二、视图投影1.视图投影是机械制图中最基本的内容之一。

视图的选择应能够清楚地表达零件的形状和尺寸。

2.视图应按照国家标准规定的投影方式进行绘制,常用的有主视图、俯视图、右视图等。

3.视图之间应有适当的距离和比例关系,以保证图纸的美观和易读性。

视图与边框之间的距离一般为5mm。

4.视图的比例尺应根据实际需要确定,常用的有1:1、1:2、1:5等。

三、尺寸标注1.尺寸标注是机械制图中非常重要的一部分,它标明了零件的大小和形状。

2.尺寸标注应使用国家标准规定的标注方法和符号,确保标注的一致性和准确性。

3.尺寸标注的位置应遵循一定的规则,一般都放在视图右侧,并与之相关联。

4.尺寸标注的字体大小应合适,一般为2.5mm,以保证标注的清晰可读。

四、剖视图和细节图1.当零件的内部结构和细节无法通过常规视图揭示时,可以采用剖视图或细节图的方式进行表达。

2.剖视图应按照国家标准规定的剖视投影方法进行绘制,同时配上剖面符号和剖视线。

3.细节图应能够清楚地显示出零件的局部细节,一般需注明细节图对应的视图。

五、表面粗糙度和配合公差1.表面粗糙度和配合公差是机械制图中需要特别注意的内容,它们直接关系到零件的功能和质量。

2.表面粗糙度应按照国家标准规定的符号和数值进行标注,以确保读者能够正确理解零件的表面质量要求。

机械制图标准

机械制图标准

第一节国家标准中对制图的一般规定一图纸的幅面和格式GB/T 14689-19931 图纸的幅面为了使图纸幅面统一,便于装订和保管以及符合缩微复制原件要求,绘制技术图样时,应按以下规定选用图纸幅面;1应优先选用基本幅面表1-1;2必要时,允许选用加长幅面;但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出;表1-1 图纸幅面尺寸2 图框格式在图纸上必须用粗实线画出图框,图样必须绘制在图框内部;其格式分为留装订边和不留装订边两种;同一产品的图样只能采用一种图框格式;3 标题栏每张图纸上必须有标题栏,标题栏位于图纸的右下角,其格式遵守GB/的规定; 当标题栏的长边置于水平方向且与图纸的长边平行时,构成X型图纸;若标题栏的长边与图纸的长边垂直时,则构成Y型图纸;二比例1 术语1比例:图与实物相应要素的线性尺寸之比;2原值比例:比值为1的比例,即1:1;3放大比例:比值大于1的比例,如2:1;4缩小比例:比值小于1的比例,如1:4;2 比例系列绘制图样是,应根据需要按表1-2中规定的优选选择系列中选取适当的比例;为了从图样上直接反映出事物的大小,绘图时应尽量采用原值比例;3 标注方法1比例符号应以“:”表示,如1:1,2:1等;2比例一般标注在标题栏中的比例栏内;不论采用何种比例,图形中所标注的尺寸数值必须是实物的实际大小,与图形的比例无关;表1-2 比例系列b三字体1在图样中书写的汉字、数字和字母,都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”;2字体高度h的公称尺寸系列为:,,,5,7,10,14,20mm.如果需要书写更大的字,其字体高度应按2的比例递增;字体高度代表字体的号数;3汉字应写成长仿宋体字,并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ 2.4字母和数字可写成斜体和直体;斜体字字头向右倾斜,与水平基准线成75°;四图线1 线性和图线尺寸国家标准规定了15种基本线型;所有现行的图线宽度d应按图样的类型和尺寸大小在下列公比为1:2≈1:的数系中选择;0.13mm,0.18mm,0.25mm,0.35mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm.粗线、细线的宽度比例为2:1;在同一图样中同类图线的宽度应该一致;2 图线的应用在机械制图中常用的线性、宽度和一般应用见表1-3表1-3 各种图线的名称、型式、代号、宽度以及在图上的一般应用五尺寸标注1 标注尺寸的基本原则1 图样中包括技术要求和其他说明的尺寸,以毫米为单位时,不需要标注计量单位;2 图样上所标注的尺寸数值为机件的真实大小,与图形的大小和绘图的精确程度无关;3 机件的每一尺寸,在图样上只标注一次;4 图纸中所标注的尺寸为该机件的最后完工尺寸,否则应另加说明;2 尺寸要素1 尺寸界限尺寸界限表示所标注尺寸的起止范围,用细实线绘制,并应由图形的轮廓线、轴线或对称中心线引出;也可以直接利用轮廓线、轴线或对称中心线作为尺寸界线;2 尺寸线尺寸线用细实线绘制;标注线性尺寸时,尺寸线必须与所标注的线段平行,相同方向的各尺寸线之间的距离要均匀,间隔要大于5mm;尺寸线不能用图上的其他线所代替,也不能与其他图线重合或在其延长线上,并尽量避免和其他尺寸线和尺寸界线相交叉;3 尺寸数字线性尺寸的数字一般注写在尺寸线的上方,也允许注写在尺寸线的中断处;我们用符号区分不同类型的尺寸;φ:表示直径;R :表示半径S :表示球面t :表示板状零件厚度L :表示斜度×:连字符EQS:平均分布:深度:沉孔或锪平埋头孔图1-2 尺寸标注第二节机件的表示方法一视图视图是根据有关标准和规定,用正投影法绘制出物体的图形;视图主要用来表达机件的外部结构和形状,一般只画出可见部分,必要时采用虚线表达其不可见部分;视图通常有基本视图、向视图、局部视图和斜视图四种;1 基本视图物体向基本投影面透射所得的视图称为基本视图;在圆有三个投影面的基础上,在增加三个投影面如图1-7构成一个六面体;者六个面称为基本投影面;这样,表示一个机件就有六个基本投射方向,可获得六个基本视图,即:主视图-自物体的前方投射;俯视图-自物体的上方投射;左视图-自物体的左方投射;右视图-自物体的右方投射;仰视图-自物体的下方投射;后视图-自物体的后放投射;六个基本视图的配置关系见图1-7 视图的基本位置六个视图基本位置见图1-8 六个视图的基本位置,在同一张图纸上照此配置试图时,可以不标注视图的名称.2 向视图在实际设计绘图中,有时不能同时将六个基本视图都画在同一张图纸上;为了解决这一问题,以及识别读图问题,国家标准规定了一种可以自由配置的视图-向视图;即图样上视图和剖视图自由配置的表示方法;每个视图和剖视图通常用注在主视图上表示投射方向的箭头旁的大写字母识别;图1-9 向视图及其标注在实际应用中,要注意以下几点:1由于向视图的位置可以随意配置,为使看图者不致产生误解,所以必须予以明确标注.;即在向视图的上方标注“X”“X”为大写拉丁字母,在相应视图的附近用箭头指明投射方向,并标注相同字母;2表示向视图名称的字母,无论是注在箭头旁还是在视图的上方,均应与正常的读图方向一致,以便于识别;3表示投射方向的箭头应尽可能配置在主视图上,以使获得视图与基本视图一致;表示后视图的投射方向的箭头最好配置在右视图或右视图上;3 局部视图将物体的某一部分向基本投影面投射所得的视图,成为局部视图;1局部视图的配置形式a 可按基本视图的形式配置;也就是说,当局部视图按投影关系配置,中间又没有其它图形隔开时,可省略标注;b 可按向视图的形式配置;也就是说,局部视图通常应配置在投射箭头所指的方向或基本视图的位置,以便于原来的基本视图保持相对应的投影关系;但为了合理利用图纸,也可以将局部视图配置在图纸合适的位置,但应按向视图的规则标注;2局部视图的表达方式a 局部视图的断裂边界通常以波浪线或双折线表示;b 局部视图的外形轮廓形成封闭状态时,可省略表示断裂的边界;图1-10局部视图4 斜视图物体向不平行于基本平面的平面投射所得的视图,成为斜视图;斜视图只反映机件上倾斜结构的实形,其余部分省略不画;斜视图的断裂边界可用波浪线或双折线表示;斜视图通常按向视图的配置形式配置并标注;必要时可允许将斜视图旋转配置,但需划出旋转符号,表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端;图1-11斜视图二剖视图1 剖视的基本概念1剖视图假想用剖切面剖开物体,将处在观察者和剖切面之间之间的部分移去,而将其余部分向投影面投射所得的图形,称为剖视图,简称剖视;图1-12剖视图2画剖视图的注意事项a 剖视图是假想把物体剖切后画出的投影,目的是清晰的表达物体内部结构,仅是一种表达手段,其他未取剖视的视图应按完整的物体画出;b 为了使剖视图清晰,凡是其他视图上应经表达清楚的结构形状,其虚线省略不画;c 剖视图中不要漏线,剖切平面后的可见轮廓线应划出;3剖面线国家标准规定,不需要在剖面区域中表示材料的类别时间,可采用通用的剖面线,即应以适当的角度的细实线绘制,最好与主要轮廓或剖面区域的对称线成45°; 同一物体的各个剖面区域,其剖面线画法一致-间距相等、方向相同;2 剖视图的种类1全剖视图用剖切面完全地剖开物体所得的视图,称为全剖视图;全剖视图主要用于表达内部形状结构复杂的不对称机件或外形简单的对称机件; 图1-13全剖视图2半剖视图当物体具有对称平面时,向垂直于对称平面的投影面上投射所得的图形,可以对称中心线为界,一半画成剖视图,另一半画城视图,这种组合的图形,称为半剖视图;半剖视图主要用于内、外结构形状都需要表示的对称机件;3局部剖视图用剖切面局部的剖开物体所得的视图,称为局部剖视图;局部剖视图主要用以表达机件的局部内部形状结构,或不宜采用全剖视图或半剖视图的地方;3 剖切面的种类剖视图能否清晰表达机件的形状,剖切面的选择是很重要的;剖切面共有三种;运用其中任何一种都可以得到全剖视图、半剖视图、局部剖视图;在剖视图中,剖切面需用剖切线和剖切符号表示;剖切线-指示剖切面位置的线细点画线;剖切符号-指示剖切面起、止和转折位置用粗点划表示及投射方向用箭头表示的符号;1单一剖切平面单一剖切平面有两种情况:一种使用一个平行于某基本投影面的平面作为剖切平面;另一种是用一个不平行于任何基本投影面的剖切平面剖开物体,即斜剖;2几个平行的剖切平面几个平行的剖切平面可能是两个或两个以上,各剖切位置符号的转折处必须是直角;用几个平行的剖切平面剖开物体的方法通常称作阶梯剖;阶梯剖使用与表达物体内形层次较多,用一个剖切平面不能同时剖到几个内形结构的情况图1-17 阶梯剖3几个相交的剖切平面几个相交的剖切平面必须保证其交线垂直于某一基本投影面;两个相交的剖切平面用两个相交的剖切平面剖开物体的方法通常称作旋转剖;旋转剖可用于表达轮、盘类物体上的一些孔、槽结构,也可用于表达具有共拱轴线的非回转物体;图1-18 旋转剖工程制图基础 166页 8-234 剖视图的标注绘制剖视图时,一般应在剖视图的上方,用大写拉丁字母标注剖视图的名称“×-×”,在相应的视图上用剖切符号表示剖切位置,用箭头表示投射方向,并注上同样的字母;以下几种情况可以省略标注:1当剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;2当单一剖切平面通过机件的对称平面或基本对称平面,且剖视图按投影关系配置,中间又没有其它图形隔开,可省略箭头;3当单一剖切平面的剖切平面的剖切位置明显时,局部剖视图的标注可省略;三断面图1 断面图概念假想用剖切平面将物体的某处切断,仅画出该剖切平面与物体接触部分的图形,称为断面图,简称断面;断面图常用与表达机件上某一局部的断面形状;例如,机件上的筋板、轮辐、键槽、小孔及各种型材的断面形状等等;2 断面图的种类1移出断面画在视图轮廓之外的断面,称为移出断面;移出断面的轮廓线用粗实线绘制;移出断面图应尽量配置在剖切面迹线或剖切符号的延长线上,也可以配置在其他适当位置;当断面图形对称时,也可画在视图的中短处;单一剖切面、几个平行的剖切平面和几个相交的剖切面的概念和功能同样适用于断面图;由两个或多个相交的剖切平面剖切物体的出的移出断面图,中间应断开绘制;2重合断面图画在视图之内的断面图成为重合断面图;重合断面图的轮廓线用细实线绘制;当视图中轮廓线与重合断面图的图形重合时间,视图中的轮廓线仍应连续画出,不可间断;为了得到断面的真实形状,剖切平面一般应垂直于物体上被剖切部分的轮廓线;四其他表示方法1 局部放大图将机件的部分结构用大于原图形所采用的比例画出的图形,称为局部放大图;当机件上的细小结构在视图上表达不清楚,或不便于标注尺寸和技术要求时,可采用局部放大图;局部放大图可以根据需要画成视图、剖视图、断面图;必要时可用几个图形来表达同一个被放大部分的结构;为看图方便,局部放大图应尽量配置在被放大部份附近;绘制局部放大图,应用细实线圆或长圆圈出被放大的部分;当同一物体上有几个被放大部份时,必须用罗马数字依次标明被放大部份,并在局部放大图的上方标出相应的大写罗马数字和采用的比例;当物体上被放大部份仅有一个时,在局部放大图的上方只需要注明所采用的比例;2 其他简化画法第三节标准件和常用件一螺纹螺纹是指在圆柱或圆锥表面上,沿着螺旋线所形成的具有相同剖面的连续凸起,一般称为“牙”;在圆柱或圆锥外表面上形成的螺纹称为外螺纹,在其内孔表面上所形成的螺纹称为内螺纹;1 螺纹的形成螺纹是根据螺旋线原理加工而成的;如图1-24,圆柱形的工件作等速旋转运动,车刀则与工件相接触作等速的轴向移动,刀尖相对工件即形成螺旋线运动;由于刀刃的形状不同,在工件表面切取部分的截面形状也不同,所以可以加工出各种不同的螺纹;图1-24车床上加工螺纹2 螺纹的要素1牙型在通过螺纹轴线的剖面上,螺纹的轮廓形状成为牙型;螺纹的牙形不同,其用途也不同,说明如下:普通螺纹:用于连接零件;管螺纹:用于连接管道;梯形螺纹:用于传递动力;锯齿形螺纹:用于单方向传递动力;图1-25 常见标准螺纹的牙型2直径螺纹的直径有大径、中径和小径之分;外螺纹的大径和内螺纹的小径也称顶径;螺纹的公称直径为大径;管螺纹用尺寸代号表示3线数n螺纹有单线和多线之分;沿一条螺旋旋形成的螺纹称作单线螺纹;沿两条或两条以上在轴向等距分布的螺旋线形成的螺纹称作多线螺纹;4螺距P和导程S螺距是指相邻两牙在中径线上对应两点的轴向距离;导程是指在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离;螺距、导程、线数的关系是导程S螺距P=n线数5旋向螺纹分为右旋和左旋;2 螺纹的规定画法1螺纹的牙顶圆的投影用粗实线表示,牙底圆的投影用细实线表示,在螺杆的倒角或倒角圆部分应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底圆的细实线只画3/4,此时螺杆或螺纹孔上倒角不应划出;2有效螺纹终止界线用粗实线表示;3不可见的螺纹用虚线表示;4以剖视图表示内外螺纹连接时,其旋和部分应按外螺纹画法绘制,其余部分按各自的画法表示;图1-26 外螺纹的画法图1-27 内螺纹的画法3 螺纹的标注1普通螺纹标注2 梯形螺纹标注3管螺纹标注第四节零件图上常见结构的注法1 45度倒角2 非45度倒角3 光孔标注4 沉孔第五节表面粗糙度和标注1 表面粗糙度用代号标注,代号由符号和数值组成;符号和代号含义见下表表面粗糙度符代号含义2 同一张图样上,每一个表面一般只标注一次符代号,按规定标注在可见轮廓线、尺寸界线、尺寸线、引出线和它们的延长线上;3 符号尖端必须从材料外部指向加工表面;4 表面粗糙度参数值数字的大小、方向和尺寸数字的大小方向一致;5 使用最多的一种代符号,可以统一标注在图样的右上角,并加注“其余”两字,右上角符代号的大小是图形上其他符代号的倍;6 当零件所有表面为同一符代号时,可在图样右上角统一标注;其符代号的大小是图形上其他符代号的倍;。

机械制图国家标准规定

机械制图国家标准规定

1-2、比例(GB/T14690-93)
比例的定义: 指图形与实物相应要素的线性尺寸之比。
种 类
比 例
原值比例
1:1
放大比例
2:1 5:1 1×10n:1 2×10n:1 5×10n:1
缩小比例
1:2 1:5 :101: 1×10n 1:2×10n 1:5×10n
1.各种图线作图要求
1-5尺寸注法(GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线 用细实线绘制,由图形的轮廓线、轴线或对称中心线引出(如60)并可由轮廓线、轴线或对称中心线代替(如22)。 尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直,必要时也可倾斜。
用细实线绘制,与所标注的线段平行。 尺寸线不能被其他图线代替,也不能作为其他图线的延长线,即必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。
⑶ 箭头 为尺寸线终端形式中的一种,箭头的画法如图所示。 作图时若画箭头的位置不够,可用45°斜线或圆点来代替,如下图所示。
注意:1.图形不论放大或缩小均应注其实际尺寸; 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 (GB/T14691-93)
1.汉字 图样中的汉字应写成长仿宋体。 字体的字号表示字的书写高度(h),有1.8、2.5、3.5、5、7、10、14、和20(mm)等字号,字宽一般为 。 按规定汉字字高不得小于3.5mm。 长仿宋体的书写要领是: 横平竖直 起落有锋 结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识: 国家标准代号中各字母、数字表示的意义 为了规范各项技术工作,国家标准技术制图颁布了一系列的标准。 标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母, 意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。

机械制图国家规定

机械制图国家规定

图1-3 印制图纸允许的另一种标题栏方式
1.1 国家标准关于《技术制图》和《机械制图》的基本规定
GB/T 10609.1—1989对标题栏的内容、格式与尺寸作了规定,可查阅 有关的标准手册。学生制图作业的标题栏建议采用图1-4所示的格式,外 框线为粗实线,分格线为细实线。
图1-4 制图作业的标题栏
1.1 国家标准关于《技术制图》和《机械制图》的基本规定
图1-5 图线的应用举例
1.1 国家标准关于《技术制图》和《机械制图》的基本规定
3.图线的画法 (1)在同一图样中,同类图线的宽度应一致。细虚线、粗虚线、细点画线、 粗点画线及细双点画线的线段长度和间隔应各自大致相等;细点画线、粗点画线、 细双点画线的首末两端应是线段,而不是点。 (2)两条平行线之间的最小间隙不得小于0.7mm。 (3)各种线型相交时,都应以线段相交,不应在空隙或点处相交。 (4)当细虚线是粗实线的延长线时,粗实线应画到分界点,而细虚线应留有 空隙。当细虚线圆弧和细虚线直线相切时,细虚线圆弧的线段应画到切点而细虚 线直线需留有空隙。 (5)绘制圆的对称中心线时,圆心应为画的交点。细点画线的两端应超出轮 廓线2~5mm ;当圆的图形较小(≤10mm)时,允许用细实线代替细点画线。 1.1.5 尺寸注法 图样中的尺寸是确定机件大小的依据。因此,GB/T 4458.4—2003《机械制 图尺寸注法》和GB/T 16675.2—1996《技术制图 简化表示法 第2部分:尺寸注法》 中对尺寸的标注作了具体规定。
表1-4 线素的长度
基本线型和线素的计算公式在GB/T 14665—1998中有规定,这些公式也便 于使用CAD系统绘制各种技术图样。 2.图线的应用 图线的应用举例如图1-5所示、在机械制图中常用的线型、宽度和一般应用 见表1-5。

机械制图电子教案《国家标准的基本规定》(上学期第一课)

机械制图电子教案《国家标准的基本规定》(上学期第一课)

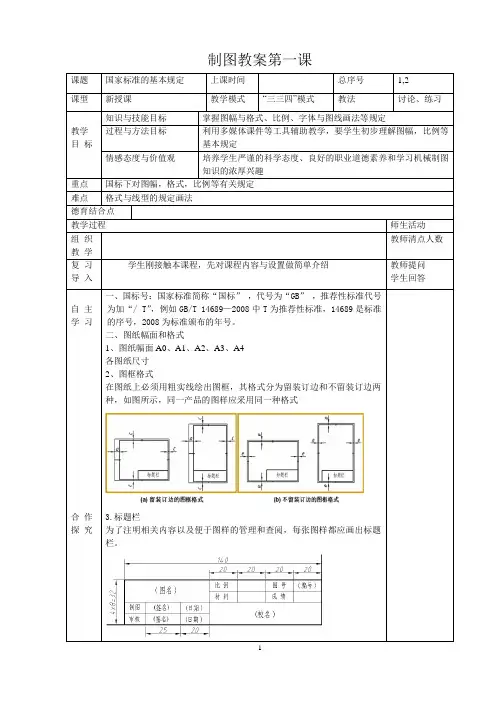

制图教案第一课课题国家标准的基本规定上课时间总序号1,2课型新授课教学模式“三三四”模式教法讨论、练习教学目标知识与技能目标掌握图幅与格式、比例、字体与图线画法等规定过程与方法目标利用多媒体课件等工具辅助教学,要学生初步理解图幅,比例等基本规定情感态度与价值观培养学生严谨的科学态度、良好的职业道德素养和学习机械制图知识的浓厚兴趣重点国标下对图幅,格式,比例等有关规定难点格式与线型的规定画法德育结合点教学过程师生活动组织教学教师清点人数复习导入学生刚接触本课程,先对课程内容与设置做简单介绍教师提问学生回答自主学习合作探究一、国标号:国家标准简称“国标”,代号为“GB”,推荐性标准代号为加“/ T”,例如GB/T 14689—2008中T为推荐性标准,14689是标准的序号,2008为标准颁布的年号。

二、图纸幅面和格式1、图纸幅面A0、A1、A2、A3、A4各图纸尺寸2、图框格式在图纸上必须用粗实线绘出图框,其格式分为留装订边和不留装订边两种,如图所示,同一产品的图样应采用同一种格式3.标题栏为了注明相关内容以及便于图样的管理和查阅,每张图样都应画出标题栏。

拓展提升总结评价三、比例比例是指图样中图形与实物相应要素的线性尺寸之比,比例分为原值、缩小和放大3种,在实际工作中,应尽量采用1:1的原值比例。

种类比例原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10 n∶1缩小比例1∶2 1∶51∶10 1∶2×10n1∶5×10n1∶1×10n四、字体图样中书写的文字必须做到字体工整、笔画清楚、间隔均匀、排列整齐。

1. 汉字标准规定,图样上的汉字应写成长仿宋体并应采用国家正式公布的简化字。

汉字的高度不能小于3.5mm,字宽一般为2/h2、字母和数字图样中的字母和数字可写成斜体或直体。

斜体字的字头向右倾斜,与水平基准线成75°角四、图线国家标准规定了15种基本线型1、图纸幅面及格式2、比例定义与分类3、字体要求,图线分类与画法作业布置习题册P1,2,3。

机械制图基本知识和技能

机械制图基本知识和技能

机械制图基本知识和技能机械制图基本知识和技能⼀、绘图⼯具及⽤品:图板、丁字尺、三⾓板、圆规、分规、墨、线笔、图纸、铅笔、橡⽪、⼩⼑等。

⼆、国家标准《机械制图》的基本规定:本节主要介绍1984年颁布的国家标准《机械制图》中有关图纸幅⾯及格式、⽐例、字体图线尺⼨、标准等。

基准规定。

其它有关规定。

将在以后的章节中陆续介绍。

⒈图纸的幅⾯尺⼨及代号,图纸幅⾯尺⼨:幅⾯代号A0、A1、A2、A3、A4……B*C 841*1189、594*841、297*420、210*297……各和图线的幅⾯中,A0为全张纸。

⾃A1开始依次为前⼀种幅⾯的⼀半。

⒉图框及格式。

每第图样都要画出图框线⽤粗实线绘制,需要装钉的图样⼀般采⽤A4格式。

竖装和A3格式横装。

3、标题栏的⽅位:每张技术图样中都应有标题栏,标题栏的⽅位在图样的右下⾓。

标题栏的内容:标题栏中的⽂字⽅向为看图⽅向。

其格式和内容应符合国家标准。

⼆、⽐例图样中的机件要素的线性与实际机件相应要素线性尺⼨之⽐,称为⽐例。

绘制图样时,应尽可能按机件的实际⼤⼩⼩画出。

即采⽤1:1的⽐例。

这时可以直接看出机件的真实⼤⼩。

根据机件的⼤⼩及形状复杂程度的不同。

也可以采⽤放⼤或缩⼩的⽐例。

⽆论采⽤何种⽐例,所注尺⼨数字均应是物体的真实⼤⼩,与⽐例⽆关。

绘制同⼀机件的各个视图时,应采⽤相同的⽐例,并填写在标题栏中。

三、字体图样中书写的字体必须做到,字体端正,笔划清楚。

排列、整齐,间隔均匀。

字体的号数,即字体的⾼(单位MM)分为20、14、10、7、5、3.5、2.5、七种(汉字不宜采⽤2.5号)字体的宽度约等于字体⾼度的2/3.1、汉字:按国标规定:汉这应写成长仿宋体,并采⽤国家正式公布的简化字。

长仿宋体的书写要领是:横平竖直、注意起落,结构均匀。

填满⽅格。

2、阿拉伯数字、罗马数字、拉丁字母。

阿拉伯数字、罗马数字、拉丁字母有斜体、直体之分。

斜体字的字头向右倾斜,与⽔平线成75°⾓。

机械制图要求规范-国家标准

机械制图要求规范-国家标准
1.基本规定
(1) 所注尺寸以mm为单位时单位符号省略,如用其他单 位必须注明;
(2) 所注尺寸数值是物体的真实大小,与图形大小及作 图准确度无关;
(3) 所注尺寸为物体的最后完工尺寸,否则应另加说明; (4) 每一尺寸只标注一次,应标注在该结构最清晰的图
形上。
精选课件
15
2.标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素: 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
(a)
精选课件
(b)
16
(1) 尺寸界线
用细实线绘制,可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间,不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直,必要时允许倾斜,如 图3-9b。
相互平行的尺寸线,应小尺寸在内、大尺寸在外。平行 距离一般为5~7mm。
弧交AC于F;
③ 作线段AF的垂直平分线, 交长轴于O1、交短轴于O2。
K1
分别找出O1、 O2的对称点
O3 、O4;
E
O4 FC
O1 O D O2
N
B O3
N1
④ 连接O1O2、O1O4、O3O2、O3O4,分别以O1、O3为圆
心,以O1A为半径画弧至连心线;以O2、O4为圆心,以O2C
为半径画弧至连心线,即得椭圆。
应留出间隙。 (3) 画圆时,中心线超出轮廓线3~5mm。当圆太小时,
可用细实线代替点画线。 见图3-8。
精选课件
13
图 3-8 图线注意事项
精选课件

14
五、尺寸标注(GB/T4458.4-2003)
尺寸标注是生产中零件加工和装配的直接依据。因此 必须严格按照国标规定进行。

11GBT《机械制图》和《技术制图》的基本规定

11GBT《机械制图》和《技术制图》的基本规定
4.附加符号 (1)对中符号 为了使图样复制和微缩摄影时定位方便,对基本幅面 (含部分加长幅面)的各号图纸,应在图纸各边的中点处分别画出对中符号。 对中符号用粗实线绘制,长度约5mm,如图1-6所示。
图1-6 对中符号与方向符号
(2)方向符号 看图方向有两种规定,以便用于不同情况。第一种情况: 与图纸标题栏的方向一致,即以标题栏中的文字方向为看图方向,如图1-2所 示。第二种情况:按方向符号指示的方向看图,即将图1-2所示的图纸逆时针 方向旋转90°放置,并在旋转后的图纸下边对中符号处加画一个方向符号, 如图1-6所示。
技术图样是工程技术人员表达设计思想,进行技术 交流的工具,同时也是指导生产的重要文件。掌握制图 的基本知识是培养画图与看图能力的基础。本章摘要介 绍《机械制图》和《技术制图》国家标准对图纸幅面的 格式、比例、字体、图线和尺寸标注的有关规定,介绍 常用的绘图方式和几何作图方法。
我国颁布实施的有关制图的国家标准(简称国标或 “GB/T”),是有关各行业必须共同遵守的基本规定, 是绘图和读图的基本准则。学习制图课必须严格遵守国 家标准,树立标准化的观念。
表1-1
基本幅面及图框尺寸
图1-1 图纸幅面格式
1.1 GB/T《机械制图》和《技术制图》的基本规定
2.图框格式 在图纸上必须用粗实线画出图框,图样画在图框内,图框的格式分为不 留装订边和留有装订边两种。两种格式如图1-2所示,尺寸见表1-1。同一产 品的图样只能采用一种格式。加长幅面的图框尺寸,按所选用的基本幅面大 一号的图框尺寸确定,如A2×3的图框尺寸按A1的图框尺寸确定,即e为20。
1.1 GB/T《机械制图》和《技术制图》的基本规定
2.图线的型式及应用 绘制机件图形常用的图线,见表1-3中。

中职《机械制图》第一章必背知识点

中职《机械制图》第一章必背知识点

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面:A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B:表示图纸的短边L:表示图纸的长边加长幅面:必要时允许采用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸图框:在图纸上必须用粗实线画出图框。

图框有两种格式:留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸:不留装订边的图纸,其四周边框的宽度相同(均为e)留装订边的图纸,其装订边宽度一律为25mm,其他三边一致。

3、标题栏和明细栏标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比例1、比例的定义:图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类:原值比例:即1:1;放大比例:如2:1等;缩小比例:如1:2等。

3、选择比例的原则:绘图时尽可能采用原值比例;图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。

三、字体1、基本要求:(1)书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。

(2)字体高度(h)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种,字体的高度代表字体的号数。

(3)汉字应写成长仿宋体字,并采用规定的简化字,汉字的高度h不应小于3.5mm。

(4)字母和数字分A型和B 型;常采用B型字体。

(5)字母和数字可以写成斜体和直体;斜体向右倾斜,与水平线成75°。

(6)用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。

(7)同一图样上,只允许选用一种形式的字体。

四、图线1、基本线型(9种)粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

2、常用线型的使用粗实线:可见轮廓线细实线:尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线:不可见轮廓线细点画线:轴线、对称中心线波浪线,双折线:断裂处边界线3、图线的宽度图线分粗、细两种。

第一章 制图基本规定

第一章 制图基本规定

A2 420 ×594
A3 297 ×420
A4 210 ×297
图纸基本幅面的尺寸(mm)
二、 比例(GB/T14690—1993)
第一章 制图基本知识
比例:是指图中图形与其实物相应要素的线性尺寸之比。
原值比例:比值为1的比例,1∶1。
放大比例:比值大于1的比例,如2∶1等。
缩小比例:比值小于1的比例,如1∶2等。
第一章 制图基本知识
尺寸界线一般应与尺寸线 垂直,且超出尺寸线2-5mm; 必要时才允许倾斜。
标注角度的尺寸界 线应沿径向引出
标注弦长或弧长的尺寸界线应 平行于该弦的垂直平分线
当弧度较大时,可沿径向引出
2) 尺寸线
第一章 制图基本知识
用细实线单独画出,不能用其他图线代替,也不得与其他图线重合或画在其他图线的延长线 上,尺寸线与所标注的线段平行。尺寸线不应互相交叉,也要避免和尺寸界线交叉.
错误
正确
尺寸标注例题
表示正方形边长12mm: 12 表示板厚12mm: t12
第一章 制图基本知识
1:5
表示斜度 1:5 锥度
表示沉孔、埋头孔: 倒角: C1
4 ¢4.5
¢8 3.2
2 ¢4.5
¢9.6 900
一、 一、 单选题(每题只有一个最符题意) 第一章 制图基本知识
1、 图纸A0幅面尺寸(单位mm)是( C )
A、半径
B、直径 C、直径或半径 D、半径,且尺寸线超出圆心
25、半径尺寸为30的球体,其尺寸标注应为( B )
A、R30(球) B、SR30
C、球R30 D、S*R30
二、判别题
第一章 制图基本知识
1、一张图纸的比例1:2,其中有一个局部放大图的比例为2:1,

机械制图课件-10国家标准的基本规定

机械制图课件-10国家标准的基本规定

1.图纸幅面
绘图时,应优先采用下表中规定的基本幅面。必要时, 也允许选用国家标准中所规定的加长幅面。
幅面代号
A0
A1
A2
A3
A4
尺寸B×L 841×1189 594×841 420×594 297×420 210×297
边a
25
b 框
e
10 20
5 10
必要时,允许选用所规定的加长幅面尺寸由基本幅面的短 边成整数倍增加后得出。图中虚线为加长后的图纸幅面。
1:5
C
C
3
A
a
BA
L
4
b
C
1 BA
H
2
B
c
(2)锥度
锥度:正圆锥底圆直径与圆锥高度之比 或
正圆锥台两底圆直径之差与圆锥台高度之比
锥度=D/L=(Dd)/h
锥度作图:
1:2.5
d
h L
30
a
o
c
b
e
60
习题
指出图中尺寸注法的错误。
答案
2、图框格式
(1)、在图纸上必须用粗实线绘制图框线。其格式分为留装订边 和不留装订边两种。 (2)同一产品的图样只能采用一种图框格式。
e
B
e
L
e
e
e
e
标题栏
L (a)
不留装订边的图框格式
标题栏
B (b)
e e
a
ea
e
标题栏
L
标题栏
B
留装订边的图框格式
a、b、e的尺寸为图纸幅面表中所对应的尺寸。
3、标题栏 (GB10609.1—89)
例1 常用图线应用示例。

机械基础(机械制图)修订版

机械基础(机械制图)修订版

1 、中心投影法 投影线汇交一点的投影法称为中心投影法,如图4-1所示。用这种 方法所得到的投影,称为中心投影。 在中心投影法条件下,物体投影的大小,是随投影中心S距离物体 的远近,或者物体离投影面P的远近而变化的(图4-1)。因此,中心 投影不能反映原物体的真实形状和大小。
2 、 平行投影法 投影线相互平行的投影法称为平行投影法,如图4-2所示。用平行投影 法得到的投影,称为平行投影。 根据投影方向与投影面所成角度不同,平行投影法又分为斜投影法和下 投影法两种; 斜投影法——投影线与投影面倾斜的平行投影法(图4-2a)。 正投影法——投影线与投影面垂直的平行投影法(图4-2b)。 在平行投影中,物体投影的大小,与物体离投影面的远近无关。
四、图线(GB/T 17450-1998)及其画法
标准规定了15种基本线型,用于机械工程图样的有4种线素9种线 型。 1、图线的型式及应用 机件的图形是用各种不同粗细和型式的图线绘制而成的,表1-5所 示为机械工程图样中所用的9种线型 及其示例(其中细波浪线,细双折线 是由基本线型变形得到的)。 图线的宽度应按图样的类型和尺寸大小在下列数系中选取(该数系的 公比为1:2) 0.13 mm,0.18 mm,0.25 mm,0.35 mm,0.5mm,0.7mm, 1 mm,l.4 mm,2 mm 粗线,中粗线和细线的宽度比为4:2:1 可见轮廓线采用粗实线
六、绘图工具与几何作图 1、绘图工具及其使用方法 (1)图板 图板的作用是固定图纸,图板的左边是工作边,丁字尺依靠该边做上下移 动,固定图纸时,应尽量将其放在图板的左下部,并靠近丁字尺左端。粘贴图 纸时,先放好丁字尺,让图纸的一边与丁字尺平行,再按对角线方向依次拉平 图纸,用胶带纸粘贴,如下图所示。选用图板最好根据图纸的大小来确定。
