隔离开关基础知识
隔离开关基础知识
b）亦可用来开断励磁电流不超过2A的空载变压器和电容电流不
超过5A的空载线路。
隔离开关常识
隔离开关型号的含义（GW4-126DW为例）
G W 4 - 126 D W / 1250 - 31.5
额定短时耐受电流 kA
额定电流A 防污 带接地开关 额定电压 kV 设计序号 户外型 隔离开关
隔离开关常识
隔离开关安装与调试（二）
垫上橡皮垫后用M16X30螺栓与上导电部分的法兰固定（不需用弹簧垫），用手旋 紧三个悬撑螺栓后，再用板手紧固悬撑螺栓的穿心螺栓M12X100；
隔离开关常识
辅 助 开 关
辅助开关的触点主 要用于隔离开关分合闸 状态指示及与其它设备 的电气闭锁，其触点个 数根据客户要求可从4 开4闭到12开12闭任意 配置，触点对数越多价 格越高。真空辅助开关 是普通辅助开关的数倍。
辅 助 开 关
隔离开关常识
隔离开关的用途
（1）将电气设备与运行中的电网隔离，以保证隔离的电气设备能安 全地进行检修维护； （2）改变运行方式。在双母线运行的电路中，利用隔离开关可将电 气设备或线路从一组母线切换到另一组母线上运行； （3）接通和断开小电流电路，如在运行中可利用隔离开关进行下列 操作： a）接通和断开电压互感器和避雷器设备；
检查安装隔离开关的基础是否水平、检查安装孔是否与隔离开关底座及 机构的上安装孔相同； 采用钢绳吊装，钢绳系于底座（槽钢）两端保持并平衡，不得将钢绳系 于底座（槽钢）接地支撑板上，因支撑板是用螺栓固定在槽钢上，受力 过大后可能引起尺寸变化； 以下调整步骤以GW22－252隔离开关为例，GW22－126隔离开关相 似；
爬比计算方法： 爬比= 爬距/最高工作电压 如：25mm/kv（爬比）= 3150mm/126kV
断路器及隔离开关培训
断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。
因此，对断路器及隔离开关的培训是非常重要的。
本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。
第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。
2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。
3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。
4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。
第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。
2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。
3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。
4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。
第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。
2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。
3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。
第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。
2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。
3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。
结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。
高压隔离开关基础知识

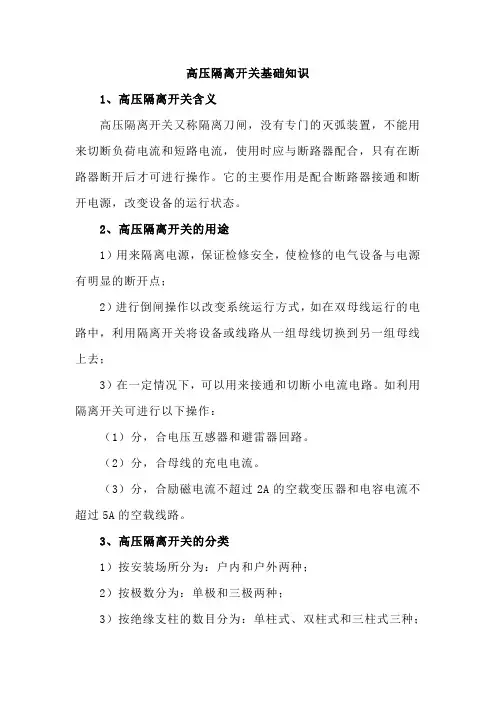

高压隔离开关基础知识1、高压隔离开关含义高压隔离开关又称隔离刀闸，没有专门的灭弧装置，不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开后才可进行操作。
它的主要作用是配合断路器接通和断开电源，改变设备的运行状态。
2、高压隔离开关的用途1）用来隔离电源，保证检修安全，使检修的电气设备与电源有明显的断开点；2）进行倒闸操作以改变系统运行方式，如在双母线运行的电路中，利用隔离开关将设备或线路从一组母线切换到另一组母线上去；3）在一定情况下，可以用来接通和切断小电流电路。
如利用隔离开关可进行以下操作：（1）分，合电压互感器和避雷器回路。
（2）分，合母线的充电电流。
（3）分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
3、高压隔离开关的分类1）按安装场所分为：户内和户外两种；2）按极数分为：单极和三极两种；3）按绝缘支柱的数目分为：单柱式、双柱式和三柱式三种；4）按结构特点分为：闸刀式，螺旋式和插入式三种；5）按作用不同分为：带接地刀开关和不带接地刀开关两种；6）按配用的操纵机构分为：手动、电动和气动操作机构等类型。
4、高压隔离开关的结构隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。
1）支持底座该部分的作用是起支持和固定作用，它将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。
2）导电部分包括触头、闸刀、接线座，该部分的作用是传导电路中的电流。
3）绝缘子包括支持绝缘子、操作绝缘子，其作用是将带电部分和接地部分绝缘开来。
4）传动机构它的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸动作。
5）操动机构与断路器操动机构一样，通过手动、电动、气动、液压向隔离开关的动作提供能源。
5、高压隔离开关的常见故障及处理1）拒绝分闸（1）隔离开关拒绝分闸的原因：冰冻引起拒分；传动机构卡滞；接触部分卡住。
隔离开关基础知识培训 民熔 图文
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。
1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2、采用电磁锁防误的隔离开关闭锁接线。
此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。
送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。
3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。
(2)此种改进接线简单、可靠，投资也较少。
适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
隔离开关基础知识
隔离开关基础知识隔离开关是电力系统中常见的一种电器设备，具有隔离分断电路的功能，用于确保人员和设备的安全。
隔离开关的使用广泛，可以在工业、商业和居民用电中见到。
本文将介绍隔离开关的基础知识，包括定义、结构和作用等内容。
1. 定义隔离开关是一种用于隔离电路的开关设备。
它能够打开或关闭电路，从而将设备与电源隔离，避免电流通过设备和线路。
隔离开关通常由可旋转的刀片和冷隔离柄构成，可以手动操作，也可以通过电动机构控制。
2. 结构隔离开关的主要结构包括刀片、接触、执行机构和隔离柄等部分。
2.1 刀片刀片是隔离开关的重要组成部分，通常呈直形或弯曲形状。
刀片两端有固定接点和移动接点，用于与接触器的触点连接和断开。
刀片的设计需要考虑其可靠性和安全性，确保接触良好，并能承受额定电流和短路电流。
2.2 接触隔离开关中的接触是刀片和触点之间的接头，用于传递电流。
接触通常由铜或银合金制成，具有良好的导电性能和耐久性，可以承受高电流和频繁的操作。
2.3 执行机构隔离开关的执行机构是用于控制开关状态的装置。
它可以是手动操作或电动操作。
手动操作的执行机构通常由隔离柄和旋钮组成，通过人工旋转控制刀片的位置。
电动操作的执行机构通常由电动机和齿轮传动机构组成，可以通过电气信号或远程控制实现开关操作。
2.4 隔离柄隔离柄是隔离开关的可见部分，通常呈塑料或橡胶制成。
它是用于手动操作隔离开关的手柄，有助于操作者正确使用开关。
3. 作用隔离开关的主要作用是安全隔离，保护人员和设备免受电流的危害。
当需要对电路进行维修、检修或更换设备时，可以使用隔离开关将电路与电源隔离，避免电流通过设备和线路。
这样可以保证维修人员的安全，并防止设备受到损坏。
此外，隔离开关还可以用作紧急停机装置，当发生故障或危险情况时，可以迅速切断电路，保护人员和设备。
4. 使用注意事项在使用隔离开关时，需要遵守以下注意事项：4.1 确保合理安装隔离开关应该安装在易于操作和观察的位置，确保操作者能够清楚地看到开关的状态。
隔离开关PPT课件
在发电厂和变电站中的应用
设备隔离
在发电厂和变电站中，隔 离开关被用于隔离带电设 备，以便进行维护和检修 工作。
母线切换
隔离开关可用于母线的切 换操作，实现不同电源或 负载之间的灵活连接。
故障隔离
当发电厂或变电站内发生 故障时，隔离开关可迅速 切断故障部分，保证系统 的安全运行。
在输配电系统中的应用
智能化、数字化发展
借助先进的传感器、控制器和通信技术，实现隔 离开关的智能化、数字化发展，提高电力系统的 自动化水平。
集成化、模块化设计
通过集成化、模块化设计，简化隔离开关的结构 和安装过程，提高产品的可靠性和维护便利性。
THANKS
感谢观看
隔离开关ppt课件
目录
• 隔离开关基本概念与原理 • 隔离开关选型与安装 • 隔离开关操作与维护保养
目录
• 隔离开关在电力系统中的应用 • 隔离开关技术发展趋势与展望
01
隔离开关基本概念与原理
定义及作用
隔离开关定义
一种主要用于“隔离电源、倒闸操 作、用以连通和切断小电流电路”， 无灭弧功能的开关器件。
线路隔离
系统分段
在输配电系统中，隔离开关用于隔离 输电线路，以便进行线路检修和故障 排查。
通过将输配电系统划分为多个独立段， 隔离开关可提高系统的灵活性和可靠 性。
负载切换
隔离开关可实现负载的切换操作，将 负载从一个电源切换到另一个电源， 确保供电的连续性。
在其他领域的应用
电动汽车充电设施
在电动汽车充电设施中，隔离开 关用于隔离充电设备和电网，确 保充电过程的安全性和可靠性。
正常工作。
额定电流
根据电路负载电流选择 合适的隔离开关，避免
隔离开关和接地开关基础知识
DL/T486-2010 高压交流隔离开关和 接地开关
双 柱 V 型 水 平 旋 转 式
我公司双柱V型水平旋转式隔离开关对应型号为 GW5D系列。 该型产品主要特点为绝缘子成V型布置，但导电部 分结构基本和双柱水平旋转式一致。 除了和GW4D一样拥有结构简单、检修维护方便等 优点，GW5D产品结构更为 紧凑，安装方式更为灵活多 变。 但由于导电部分及绝缘 子斜向布置，对下部旋转轴 承座及传动产生分力，受力 情况较GW4D型更差，故仅 应用于126kV及以下电压等 级。
底座及传动部分主要
由底架及其上附属的传动、 转换等结构组成，主要作用 如下： 保证产品本身的结构特 性，承受所有的结构力； 提供至设备安装基础的 接口并附装接地开关、联锁 装置； 将地面的操作指令及操 作能量传递给主导电部分使 之产生相应准确的动作；
操作机构分为手动操作机
构和电动操作机构，具体作 用为： 准确地执行操作指令， 将指令转换为操作能源相应 的动作，将手动力或电机转 动转换为符合要求的机构输 出轴的转动，并通过操作传 动部分传递至导电部分以执 行相应的分合闸功能。
隔离/接地开关的产品额定参数
额 定 电 压
产品所在系统的最高电压（单位：kV)。 注：在高电压系统范围内，产品标准值有 12；24；40.5；72.5；126；252；363；550； 800；1100等。 在变电站名称和某些其他场合，还有对应 的系统标称电压的称谓，其数值对应为：10； 20；35；66；110；220；330；500；750； 1000。虽然也很常见，但在使用上不要与额 定电压混淆。
隔离开关基本知识
隔离开关一些基本知识：CDB5系列模数化隔离开关HGW9-12型户外单极隔离开关HH15系列隔离开关熔断器组HR6熔断器式隔离开关HR17系列熔断器式隔离开关HR5系列熔断器式隔离开关NEW9系列墙壁开关NH4-100隔离开关NH2-100(HL30)隔离开关NH3-63隔离开关QA（HH15A）隔离开关熔断器组QAS（HH15）隔离开关熔断器组QPS （HH15）双投隔离开关熔断器组QP（HH15P）隔离开关熔断器组QSS（HH15）双投隔离开关熔断器组QSA(HH15)隔离开关熔断器组TIG1 1P隔离开关TIG1 2P隔离开关TIG1 3P隔离开关TIG1 4P隔离开关户外隔离开关(GW4) 户外隔离开关(GW5)隔离开关又称隔离刀闸，是一种高压开关电器。
使用时应与断路器配合，只有在断路器断开时才能进行操作。
一、隔离开关的作用与要求在电力系统中，隔离开关的主要作用有：（1）隔离电源。
（2）倒闸操作。
（3）接通和断开小电流电路。
1）通和开断10KV电压互感器和106KV高压避雷器线路；2接通和开断电压为10KV容量为320KV A及以下的空载变压器3接通和开断电压为35KV长度为10KM或电压为10KV长度为5KM以内的空载架空输电线路其电容电流不超过5A 按照隔离开关所担负的任务，应满足以下要求：（1）隔离开关应具有明显的断开点，便于确定被检修的设备或线路是否与电网断开。
（2）隔离开关断开点之间应有可靠的绝缘，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪烙的情况下，不致从断开点击穿而危及人身安全。
（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
（4）隔离开关的结构要简单，动作要可靠。
（5）带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。
（6）隔离开关要装有和断路器之间的连锁机构，以保证正确的操作顺序，杜绝隔离开关带负荷操作的事故发生。
隔离开关的作用及日常维护
隔离开关的作用及日常维护一、基本介绍隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电站、高压线路的安全运行影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路（部分10kV线路分支及负荷较低的线路末端有在使用）。
隔离开关在适用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能再用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置。
二、主要作用1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2)根据运行需要，换接线路。
1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关讲解
• 隔离开关的分类
• 按装设地点分：户内式和户外式； • 按极数分：单极和三极； • 按绝缘支柱数目分：单柱式、双柱式和三柱式； • 按隔离开关的动作方式分：闸刀式、旋转式、插入式； • 按有无接地刀闸分：带接地刀闸和不带接地刀闸； • 按所配操动机构：手动式、电动式、液压式等；
装设地点：
户内室隔离开关
2 户外式隔离开关：GW4系列
GW4系列采用双柱式水平回转式结构，每极两个绝缘支柱带 着导电闸刀反向回转90°，形成一个水平断口。按接地方 式可分为：不接地、单接地、双接地。隔离开关与接地开 关之间设有机械联锁。
• 本系列隔离开关的特点： 1、接地端通过软连接过渡，导电可靠、维修方便; 2、触头元件用久后可更换新件，保养容易；
引弧触头
地刀引弧触头
在两条或多条共塔或邻近平行布置的架空输电线中， 当某一回或几回线路停电后，由于它与相邻带电线路之 间产生电磁感应和静电感应，在停电的回路上将产生感 应电压和感应电流。在这种输电线路中使用的某些高压 接地开关要求具有开合感应电流的能力。
因此，用于这些线路的接地开关，应能满足以下的 运行条件：(1)当停电线路的一端开路，在线路另一端的 接地开关分、合操作时，接地开关能开断和关合容性电 流。(2)当停电线路的一端接地，在线路另一端的接地开 关分、合操作时，接地开关能开断和关合感性电流。
3 GW5型户外式隔离开关
GW5－110D型隔离开关
1－底座；2、3－闸刀；4－接线端子； 5－挠性连接导体；6－棒式绝缘了；
7－支承座；8－接地刀闸
1） 户外高压隔离开关，采用单柱V形握手式结构，布置紧 凑、体积小、重量轻、技术指标先进、宜于广泛采用。
2）为了设备检修时接地方便，35kV以上的户外隔离开关都 可配备接地刀闸，接地刀闸和工作闸刀可以通过操作把手 闭锁动作，即两者不能同时合闸，避免发生带电接地故。
隔离开关概述
高压隔离开关概述之宇文皓月创作第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号暗示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1．隔离开关在分位置时，触头间符合规定要求的绝缘距离和明显的断开标记；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。
2．接地开关释放被检修设备和回路的静电荷以及为包管停电检修时检修人员人身平安的一种机械接地装置。
它可以在异常情况下(例如短路)耐受一定时间的电流，但在正常情况下欠亨过负载电流，它通常是隔离开关的一部分。
3．快分隔离开关分闸时间等于或小于0.5s的隔离开关称为快分隔离开关。
4．断口距离隔离开关的主隔离开关在正常分闸位置时，同相两极触头之间的最短距离，对多断口隔离开关而言，最短距离是指全部断口最短绝缘距离之和。
5．合闸分歧期性合闸分歧期性是指两相或多相隔离开关的主隔离开关分歧时接触时的差别，通常以距离暗示。
6．接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力。
二、隔离开关作用（1）将电气设备与运行中电网隔离，以包管被隔离的电气设备能平安地进行检修维护。
（2）改变运行方式。
在双母线运行的电路中，利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行。
（3）接通和断开小电流电路。
三、隔离开关的基本要求（1）隔离开关应具有明显断开点，便于确定被检修的设备或线路是否与电网断开。
（2）隔离开关断开点之间应有可靠的绝缘，以包管在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身平安。
（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不克不及因电动力的作用而自动断开，否则将引起严重事故。
（4）隔离开关的结构要简单，动作要可靠。
（5）带有接地隔离开关的隔离开关必须有连锁机构，以包管先断开隔离开关后，再合上接地隔离开关，先断开接地隔离开关后，再合上隔离开关的操纵顺序。
隔离开关培训课件
隔离开关在工业设备中的应用
工业设备中的重要性
在工业设备中，隔离开关可以保护设备免受电击和过电流的 损害，同时也可以在设备检修时切断电源，保护检修人员。
典型应用案例
隔离开关在工业设备中的应用典型案例包括电动机、变压器 等设备的电路隔离和切断，以及各种电气控制柜和配电装置 中的应用。
隔离开关在家庭电路中的应用
02
隔离开关操作规程
隔离开关的操作规范
1 2 3
操作前检查
进行隔离开关操作前，应首先检查操作票上的 设备名称、编号、状态等信息，确保操作正确 无误。
操作过程
进行隔离开关操作时，应先确认设备状态并断 开电源，然后按照操作票的步骤进行操作，并 注意操作顺序和力度。
操作后检查
完成隔离开关操作后，应再次检查设备名称、 编号、状态等信息，确保操作成功完成。
隔离开关运行时会产生静电，应采取接地等措施避免静电积累对设备和周围环境 的影响。
高压放电影响及防护
高压隔离开关在切断电源后会产生放电现象，应设置相应的放电间隙和放电通道 ，避免对人员和设备造成伤害。
06
隔离开关发展前景与新技术
隔离开关的市场需求与发展趋势
市场需求
随着电力行业的不断发展，隔离开关作为电力系统中重要的 保护设备，其市场需求不断增长。特别是在新能源和智能电 网建设领域，隔离开关的作用更加突出。
隔离开关培训课件
目录
• 隔离开关基础知识 • 隔离开关操作规程 • 隔离开关维护与检修 • 隔离开关应用实例 • 隔离开关安全与环保措施 • 隔离开关发展前景与新技术
01
隔离开关基础知识
隔离开关的定义与作用
隔离开关定义
隔离开关是一种用于隔离电流的开关类设备，主要用于断开 或接通电路。
隔离开关培训课件
安装步骤与注意事项
固定底座
将隔离开关底座固 定在支架或墙上， 确保底座稳固。
连接负载线
将负载线连接到隔 离开关的负载端子 ，确保连接牢固。
确定安装位置
根据电路图和设备 布局，确定隔离开 关的安装位置。
连接电源线
将电源线连接到隔 离开关的电源端子 ，确保连接牢固。
检查绝缘
检查隔离开关的绝 缘性能，确保无漏 电现象。
触头先打开一定距离，然后夹紧机构释放，触头在弹簧或电磁力的作用下完全断开。
02
隔离开关的安装与调试
安装前的准备工作
01
02
03
确认产品规格
根据电路图和设备要求， 选择合适的隔离开关型号 和规格。
检查产品完整性
检查隔离开关是否完好无 损，零件是否齐全。
准备工具和材料
准备好安装所需的工具和 材料，如螺丝刀、扳手、 绝缘胶带等。
隔离开关培训课件
汇报人： 日期:
目录
• 隔离开关基础知识 • 隔离开关的安装与调试 • 隔离开关的维护与保养 • 隔离开关的安全操作规程 • 隔离开关的常见故障及处理方
法 • 隔离开关的选型与配置建议
01
隔离开关基础知识
隔离开关的定义与作用
定义
隔离开关是一种用于隔离电路或 设备的开关设备，确保电流不直 接流通，保障人员和设备安全。
作用
隔离开关的主要作用是在设备检 修或电路改造时，将电源与负载 进行隔离，防止电流回流，确保 工作人员和设备安全。
隔离开关的类级可分为多种类型，如户内式、户外式、高压 式等。
结构
隔离开关主要由触头、操作机构、传动装置和绝缘部分组成。触头用于导电， 操作机构用于操作触头的分合，传动装置用于传递操作力，绝缘部分用于隔离 带电部分。
隔离开关基础知识
GW23 GW22
隔离开关常识
隔离开关的类型（四）
GW8系列、 GW13 系列变压器中性点隔离 开关，作变压器中性点 接地用，每台变压器只 用一台，两种型号的产 品使用场合无区别，电 压等级有40.5、72.5、 126kV。
GW8
GW13
隔离开关常识
隔离开关的类型（五）
JW2系列接地开关， 作变电站母线接地用， 一组母线一台，用量较 少，电压等级有40.5、 72.5、126kV。
• 主动拐臂：在拐臂传动中，起 主动作用的拐臂（如操作机构 上端的拐臂），它的中心距增 加时，可使隔离开关的转动角 度加大；
• 从动拐臂：在拐臂传动中，由 另一只拐臂带着转动的拐臂， 它的中心距增加时，可使隔离 开关的转动角度减小。
从动拐臂
主动拐臂
隔离开关的安装与调整
隔离开关调整的关键部件－－－拉杆
隔离开关常识
绝缘子防污等级与爬比的关系
0级防污： 14.8mm/kV Ⅰ级防污： 16mm/kV Ⅱ级防污： 20mm/kV Ⅲ级防污： 25mm/kV Ⅳ级防污： 31mm/kV 爬比计算方法：
爬比= 爬距/最高工作电压 如：25mm/kv（爬比）= 3150mm/126kV
隔离开关常识
检查安装槽钢与产品之间组成的四边形，对角线应相等； 检查单相参数，如合闸触指刚接触位置是否在触指圆弧处，合闸时触指
与触头之间的距离是否是3－8mm（自力型触指是45±3mm）； 将三相隔离开关瓷瓶下部的分合闸定位螺栓退出5－10mm，各可调拐臂
刻度线对齐（注意：两瓷瓶间的可调拐臂出厂时已调好，刻度线不需对 齐）； 安装主刀操作机构，将操作相和机构置于合闸位置连接垂直操作管。
隔离开关型号的含义（GW4-126DW为例）
09-第九章隔离开关讲解
3。绝缘子。绝缘子包括支持绝缘子、操作绝缘子,其作用是使带电部分对地绝缘.
4.传动机构.传动机构的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或操作绝缘子，将运动传给动触头,以完成分、合闸操作。
5.操动机构。用手动、电动向隔离开关的动作提供动力。
3。接通或断开小电流电路。
（三）电力系统对高压隔离开关的基本要求
1。明显的断开点隔离开关在分闸状态下，应具有明显的断开点，以便清楚地鉴别被检修的设备是否已与电网隔离,从而更好地保证检修工作人员的安全。
2。绝缘强度 隔离开关在分闸状态下，能形成明显可见的断口并具备足够的绝缘强度，保证被隔离的设备能安全的检修和维护。在合闸状态下，支柱瓷瓶能满足系统对地绝缘的要求。隔离开关同一相的开断触头之间的距离要大于不同相导电部分之间及导电部分对地之间的距离(比绝缘耐受电压大10%～15％)。当系统出现过电压时，如果一旦发生放电，也只在不同相导电部分之间或导电部分对地之间发生，而不会在同一相的开断触头间发生。从而保证了在过电压作用情况下不带电侧的人身及设备的安全。
（二)隔离开关的分类及特点
隔离开关基本分类如下：按安装场所分为户内和户外式两种；按极数分为单极和三极两种；按每极支柱绝缘子的数目分为单柱式、双柱式和三柱式；按隔离开关的动作方向分为闸刀式、旋转式、摆动式和插入式四种;按所配机构分为手动式、电动式、气动式和液压式四种；按使用环境分为普通型和防污型两种；按断口两端有无接地装置及附装接地开关的数量不同，分为不接地、单接地和双接地三种；按使用特性的不同，分为一般用、快分用和变压器中性点接地三类.
沈高、长高早期产品GW5-35、GW5—110型隔离开关触指采用外拉式触指弹簧，触指接触部位未进行热缩处理，长期通流拉伸导致弹簧疲劳，造成隔离开关触指接触压力不足，接触部位发热等缺陷频发。应结合停电对该型号断路器进行完善化改造，更换为外压式带热缩触指弹簧.
隔离开关的规格
隔离开关的规格摘要：一、隔离开关的基本概念与作用二、隔离开关的分类与特点三、隔离开关的规格参数四、选用与安装隔离开关的注意事项正文：隔离开关是一种广泛应用于电力系统的控制设备，主要用于切断或接通电路，实现电路的控制、保护和安全操作。
本文将对隔离开关的规格进行详细介绍，以帮助大家更好地了解和应用这一重要设备。
一、隔离开关的基本概念与作用隔离开关是一种在没有负荷情况下，可以安全地进行电路切断、接通的操作开关。
它具有操作简单、安全可靠、使用寿命长等特点，主要用于发电厂、变电站、配电系统等场合。
其作用主要是：1.切断、接通电路：在设备检修、维护时，隔离开关可以安全地切断、接通电路。
2.控制电路：隔离开关可用于控制电气设备的启停、切换等操作。
3.保护电路：当电路发生短路、过载等异常时，隔离开关可以迅速切断电源，防止事故扩大。
二、隔离开关的分类与特点根据结构、功能和用途的不同，隔离开关可分为以下几类：1.按结构分类：手动隔离开关、自动隔离开关、负荷隔离开关等。
2.按功能分类：单极隔离开关、双极隔离开关、接地隔离开关等。
3.按用途分类：发电机隔离开关、变压器隔离开关、配电柜隔离开关等。
隔离开关的特点：1.操作简单：手动隔离开关操作方便，适用于各种场合。
2.安全性高：隔离开关切断电路时，没有电弧产生，确保操作人员安全。
3.使用寿命长：隔离开关采用优质材料制造，具有良好的抗磨损、抗腐蚀性能。
三、隔离开关的规格参数隔离开关的规格参数主要包括以下几个方面：1.额定电压：表示隔离开关适用的电压等级。
2.额定电流：表示隔离开关能承受的最大电流。
3.开关速度：表示隔离开关切断、接通电路的速度。
4.操作频率：表示隔离开关在一定时间内可以进行操作的次数。
5.外形尺寸：表示隔离开关的尺寸大小，影响设备的安装空间。
四、选用与安装隔离开关的注意事项1.选用隔离开关时，应根据实际电路需求，选择合适的类型、规格的产品。
2.安装前，仔细阅读产品说明书，了解安装要求、操作方法等。
隔离开关知识讲解
7
a) 拉开、合上无故障的电压互感器及 避雷器
b)系统无故障时 ， 拉开、合上变压器 中性点接地开关
2. 隔离开关不能带负荷操作： 不能 带额定负荷或大负荷操作 ， 不能分、 合负荷电流和短路电流 ，但是有灭弧 室的可以带小负荷及空载线路操作。4. 选用时和其它的电气设备没有什 么两样 ， 都得是额定电压、额定电 流、动稳定电流、热稳定电流等都 得符合使用场合的需要。
隔离开关维护
用于隔离电源 ，将高压 检修设备与带电设备断 开 ， 使其间有一 明显可 看见的断开点。隔离开关与断路器配合， 按系统运行方式的需要 进行倒闸操作 ， 以改变 系统运行接线方式。用以接通或断开小电流 电路。
◆ 在用手动经机械传动装置进行隔离开关的合闸操作时 ， 要迅速、果断地进行 。但在操作终了时 ，应注 意不要出现撞击现象 。在合闸过程中 ， 即使发生电弧 ， 也不应将已经合上或将要合上的闸刀拉回来 。 因为这样操作会使弧光被拉长 ，扩大为短路事故 ，会造成严重的设备损坏和人身触电灼伤事故。◆ 在进行隔离开关拉闸操作时 ，应缓慢小心地进行 。拉闸的动作一般可以分为两个步骤： 第一步是将闸 刀从固定触头的闸口中拉出 ， 使闸刀刚刚脱离闸口与固定触头间还有很小的间隙 。若在进行这一步操作时未发生异常的弧光 ， 即可进行第二步操作将刀闸全部拉开 。若在闸刀刚离开固定触头的闸口时出现强 烈电弧 ，应立即将闸刀合上 。查明发生电弧的原因是否误拉了带有负荷的隔离开关。◆ 隔离开关操作后 ，仔细检查其分合是否到位 ， 防止拉开距离不够和合闸接触不良现象 。隔离开关的把 手销子应落入定位孔。◆ 装有防误装置（电气或机械） 的隔离开关 ， 当出现防误装置打不开时 ，应检查操作程序是否正确、防 误装置是否完好、设备是否对号等 ， 不能任意解除防误装置 ， 只有站长或本单位有权批准的领导人在确认防误装置失灵时 ， 方可解除其闭锁、拉合其隔离开关。◆ 非三相联动的单相隔离开关 ， 一般用绝缘杆操作 。用单相隔离开关进行操作允许拉开的小电流或解环 时 ，应先拉开中间位置的一相 ， 再拉下风侧（水平布置） 或上侧（上下布置） ， 最后拉上风侧或下侧。合闸操作时的顺序应与拉闸时相反。◆ 转移接地点的操作 。在小电流接地系统中 ， 必须用隔离开关断开的电气设备一点接地时 ，应使用转移 接地点的操作 ， 即使用经过开关在同相的另一接地点人工接地后 ， 先拉开隔离开关 ， 再拉开人工接地点的开关。
隔离开关二次回路讲解
QF3：加热电源（空开）HL：机构箱内照明灯泡。SP6：门内限位开关，开门是自动接通回路，给灯泡供电，为检修或检查时提供照明。WSK：温控器，通过判断机构箱内温度，到限值时投切加热器。
隔离开关（间隔）闭锁回路识图
以1G闭锁回路为例：当2G在分位时，2G常闭接点闭合，如果此时满足DL处于跳闸位置且断路器两侧接地刀在分闸状态即DL、B0G、C0G的常闭接点闭合，此时1G闭锁回路导通，控制回路有效；当2G在合位时，2G常闭接点断开，常开接点闭合，此时由于1M、2M等电位，故此时可不受断路器分合为限制，直接分合1G刀。
目录contents
隔离开关的基础知识
隔离开关二次回路基本原理与识图
隔离开关二次回路缺陷处理
第一章节
隔离开关的基础知识
基础知识介绍
一、定义隔离开关（俗称“刀闸”）即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（如短路）下的电流的开关设备。二、作用1、刀闸是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源；2、在分闸状态时有明显的断开点，以保证其他电气设备的安全检修；3、在合闸状态时能可靠地通过正常负荷电流及短路故障电流。4、进行倒母线操作；5、进行开关代路操作；6、进行允许刀闸直接操作小电流的的各种项目操作。
写在最后：当隔离开关二次回路发生故障时，应能根据图纸和现场情况以及以往设备的故障情况，分析判断故障所在的大概位置，可以达到事倍功半的效果，如果故障比较隐蔽，即可按步骤排查，逐步缩小故障范围。同时加强日常巡视维护工作，并及时消除故障，降低电网运行的风险！
Байду номын сангаас 感谢倾听！
隔离开关控制回路识图
隔离开关基础知识
四.直流隔离开关
兴仁站高压侧三柱水平旋转式直流隔离开关（无接地）
四.直流隔离开关
兴仁站低压侧三柱水平旋转式直流隔离开关（双接地）
四.直流隔离开关
天生桥站低压侧水平旋转式直流隔离开关
四.直流隔离开关
阀厅地刀
四.直流隔离开关
阀厅地刀动静触头
Thank you!
二.隔离开关的结构和分类
连接软母线、合闸状态
连接软母线、合闸状态
连接硬母线、合闸状态
单柱、垂直伸缩式隔离开关
二.隔离开关的结构和分类
分闸状态
合闸状态
GW4型双柱水平旋转式隔离开关
二.隔离开关的结构和分类
分闸状态
合闸状态
GW11型双柱水平伸缩式隔离开关
二.隔离开关的结构和分类源自分闸状态合闸状态GW27型三柱水平旋转式隔离开关
隔离开关基础知识
目录
一.隔离开关的主要用途 二.隔离开关的结构和分类 三.隔离开关的型号、技术参数 四.直流隔离开关
一.隔离开关的主要用途
隔离开关(俗称“刀闸”)是一种最 简单的、供配电系统中使用最多的高压开关， 没有灭弧装置。
它既不能断开正常负荷电流，更不能 断开短路电流，否则即发生“带负荷拉刀闸” 的严重事故。此时产生的电弧不易熄灭，甚 至造成“飞弧”(相间或相对地经电弧短路)， 会损坏设备并严重危及人身安全。
三.隔离开关的型号、技术参数
3、技术参数
额定电压：指隔离开关长时间运行能承受的正常工作电压。 （决定了绝缘水平、尺寸） 额定电流：指隔离开关的触头结构和导电部分在规定环境温 度下允许通过的长期工作电流，其相应的发热温度不会超过 国家标准。（决定了截面，结构） 动稳定电流：指隔离开关在闭合位置时，所能通过的最大短 路电流。亦称额定峰值耐受电流，它表明隔离开关在冲击短 路电流作用下，承受电动力的能力。这个值的大小由导电及 绝缘等部分的机械强度所决定。 热稳定电流：指隔离开关在规定时间内，允许通过的最大电 流，它表示隔离开关承受短路电流热效应的 能力。以短路电 流的有效值表示。隔离开关的铭牌规定一定时间（1、2、4秒 ）的热稳定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•2、隔离开关打开后带电的导电杆不能占用相间空间。对于 单断口的隔离开关，在分闸状态下导电杆是带电的。由于 1000kV配电装置的相问最小安全净距(空气间隙)很大，一般 为8m左右。如果采用单断口的隔离开关，则隔离开关打开过 程中会由于导电打的水平转动而占用一定的相间空间(导电 杆长度)。导电杆长度再加上8m的最小安全净距，导致隔离 开关的相间距离在20m以上，大大增加了配电装置的占地面 积，不能满足UHV配电装置的设计要求。
1
五、隔离开关的维护
•1、清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损， 有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。 若破损严重，应进行更换；
•2、用汽油擦净刀片、触点或触指上的油污，检查接触表 面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变 形等现象；
•3、检查触点或刀片上的附件是否齐全，有无损坏；
1
二、隔离开关的分类
1
绝缘支柱数目：单 柱、双柱、三柱式 和V型
2
极数： 单极、三极式
3
运行方式： 水平旋转、垂直旋 转、摆动、插入式
4
操作机构： 手动、电动、气动、 液压式
5
使用地点： 户内、户外式
1
三、隔离开关的选型
•1、按照隔离开关在1000kV配电装置中的不同位置、起不同 的作用，分别按线路型和母线型2种小同的技术条件进行选 型。1000kV线路的充电功率是500kV的5倍。相应的1000kV母 线充电电流也比500kV的大得多。美国SSL公司生产的RDA型 1000kV隔离开关相间距离为14m，也比500kV(通常为7m)大得 多，此外1000kV隔离开关的制造难度较大。因此对1000kV隔 离开关的选型，不能沿用500kV隔离开关型式繁多而又不加 区别的用同一技术标准的原则，而应对线路型和母线型这2 种基本类型按不同的标准各选择一种相对稳定的1000kV隔离 开关，以便于我国高压开关厂对UHV隔离开关的研制工作。
THANKS
•3、对隔离开关，力求结构简单、机械强度大、分闸时稳定 性好和尽量少维护是结构选型的基本出发点。1000kV隔离开 关采用空气绝缘，单断口导电杆长约8m，支柱绝缘子高约 7.5m。如果产品外形高，纵向尺寸大、质量大，那么在制造 上将会有较大的难度。因此应选用断口少、折叠活动臂少和 结构简单的结构型式，以保证产品的机械强度和稳定性。
•4、在1000kV电容式电压互感器(CVT)同路中不允许安装隔离 开关。避免CVT回路的隔离开关在投切数值很大的集中电容 时出现电弧过长而很难熄灭的问题。
1
四、隔离开关的常见故障与处理
1、隔离开关的常见故障有： 2、隔离开关的常见故障解决方法：
01
接触部分ห้องสมุดไป่ตู้热
02
瓷质绝缘损坏和闪络放电
03
拒绝拉、合闸
• 处理措施：电气二次回路串联的控制保护元器件较多， 包括微型断路器、熔断器、转换开关、交流接触器、限位开关 及联锁开关、热继电器以及辅助开关等。任一元件故障,就会导 致隔离开关拒动。当按分合闸按钮不启动时，要首先检查操作 电源是否完好，熔断器是否熔断，然后检查各相关元件。发现 元件损坏时应更换,并查明原因。二次回路的关键是各个元件的 可靠性，必须选择质量可靠的二次元件。
隔离开关基础知识详解
镜子狸
01 一、什么是隔离开关 02 二、隔离开关的分类 03 三、隔离开关的选型 04
四、隔离开关的常见故障与处理
05 五、隔离开关的维护
1
一、什么是隔离开关
隔离开关的工作原理
•隔离开关（disconnector），即在分位置时，触头间有符合规定要求的 绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电 流及在规定时间内异常条件（例如短路）下的电流的开关设备。 （IEV441-14-05)隔离开关（俗称“刀闸”），一般指的是高压隔离开关， 即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开 关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但 是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和 安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没 有负荷电流的情况下分、合电路。隔离开关用于各级电压，用作改变电 路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设 备将线路断开后再操作。一般带有防止开关带负荷时误操作的联锁装置， 有时需要销子来防止在大的故障的磁力作用下断开开关。
•4、检查连接隔离开关和母线、断路器的引线是否牢固， 有无过热现象； •5、检查软连接部件有无折损、断股等现象； •6、检查并清扫操作机构和传动部分，并加入适量的润滑 油脂； •7、检查传动部分与带电部分的距离是否符合要求；定位 器和制动装置是否牢固，动作是否正确；
•8、检查隔离开关的底座是否良好，接地是否可靠。 •工博士工业品商城专注于工业自动化行业一站式服务平 台的建设，为广大用户朋友们提供方便快捷的采购、安装、 调试、维修维保、集成等一整套服务。经营涉及品牌众多， 囊括了低压配电、控制元件、变频伺服电机、PLC、人机 界面、工控机、机器人、传感器、仪器仪表、流体控制、 机械设备/轴承、工业电源、五金工具、电气安装、工业 以太网、电子元器件等十六大品类。 •网址：/
• 防止措施： 加强瓷柱强度、加装补强柱、采用高强 度瓷柱、检测防护、涂专用防护胶。
•4）电气问题造成的拒分拒合
• 三相电源闸刀末合上；控制电源断线；电源保险丝熔 断；热继电器动作切断电源；二次元件老化损坏使电气回路异 常而拒动；电动机故障。 上述原因都会造成电动机构分合闸 时，电动机不启动，隔离开关拒动。
04
错误拉、合闸
•2、隔离开关的常见故障解决方法： •1）接点打火或触头过热 • 隔离开关或熔断器式隔离开关触点打火主要是接点 接触不良、接触电阻大所致，触头过热是静动触头接触不良 （接触面积小，接点压力不够）所致。 • 处理方法：停电检查接点、触头有无烧蚀现象，用 砂布打平接点或触头的烧蚀处，重新压接牢固，调整触头的 接触面和接点压力。
•2）外绝缘闪络 • 隔离开关外绝缘闪络，主要发生在棒式绝缘子上。 由于外绝缘闪络，多次引起大面积停电事故。 造成外绝缘 闪络的原因，主要是瓷柱的爬电距离和对地绝缘距离不够。 • 防止措施主要是开发新型瓷柱，以增加爬电距离和 瓷柱高度、提高整体绝缘水平。
•3）瓷柱断裂
• 瓷柱断裂是危害性最大的一种故障，它往往会造成 母线短路而引发母线停电、变电所或发电厂停电等重大事故， 还会损坏相邻的电气设备或伤及操作人员。 断裂的原因为应 力的作用。
• 5）自动掉落合闸 • 一些垂直开合的隔离开关，在分闸位置时，遇到振动较大 的情况，隔离开关可能会自动落下合闸。发生这种情况非常危险， 尤其是当有人在停电设备上工作时，很可能造成人身伤害、设备损 坏以及带地线合闸事故。 原因为处于分闸位置的隔离开关操作机 构未加锁；机械闭锁失灵，如弹簧销子振动滑出。 • 防止此类情况出现，要求操作机构的闭锁装置应可靠，拉 开隔离开关后必须加锁。
