模数转换器基本原理及应用

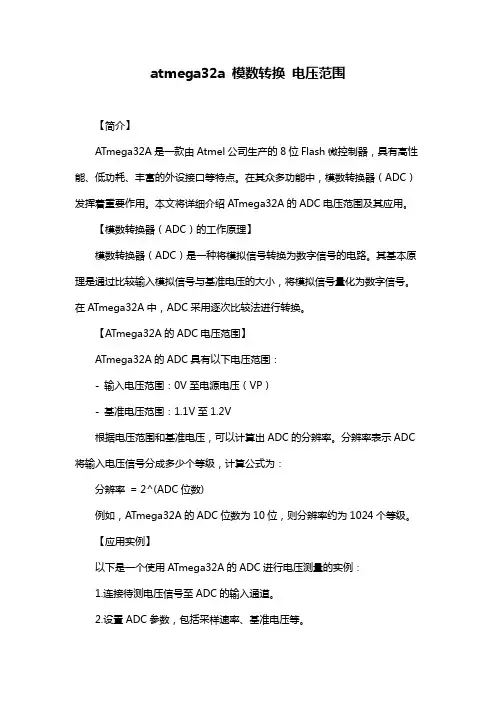

atmega32a 模数转换 电压范围
atmega32a 模数转换电压范围
【简介】
ATmega32A是一款由Atmel公司生产的8位Flash微控制器，具有高性能、低功耗、丰富的外设接口等特点。
在其众多功能中，模数转换器（ADC）发挥着重要作用。
本文将详细介绍ATmega32A的ADC电压范围及其应用。
【模数转换器（ADC）的工作原理】
模数转换器（ADC）是一种将模拟信号转换为数字信号的电路。
其基本原理是通过比较输入模拟信号与基准电压的大小，将模拟信号量化为数字信号。
在ATmega32A中，ADC采用逐次比较法进行转换。
【ATmega32A的ADC电压范围】
ATmega32A的ADC具有以下电压范围：
- 输入电压范围：0V至电源电压（VP）
- 基准电压范围：1.1V至1.2V
根据电压范围和基准电压，可以计算出ADC的分辨率。
分辨率表示ADC 将输入电压信号分成多少个等级，计算公式为：
分辨率= 2^(ADC位数)
例如，ATmega32A的ADC位数为10位，则分辨率约为1024个等级。
【应用实例】
以下是一个使用ATmega32A的ADC进行电压测量的实例：
1.连接待测电压信号至ADC的输入通道。
2.设置ADC参数，包括采样速率、基准电压等。
3.启动ADC转换，读取转换结果。
4.根据转换结果计算电压值。
【总结】
ATmega32A的ADC具有广泛的电压范围，可以满足多种实际工程需求。
通过合理配置ADC参数，可以实现高精度的电压测量。
ADC原理及的应用
ADC原理及的应用ADC是模数转换器的缩写，全称为Analog-to-Digital Converter。
它是一种电子设备，用于将连续的模拟信号转换为离散的数字信号。
ADC 的原理基于采样和量化两个核心步骤。
首先，ADC通过采样将模拟信号的连续波形转化为离散的数据点。
采样是指按照一定的时间间隔从模拟信号中选取多个等间隔的样本。
采样的速率被称为采样率，通常以赫兹（Hz）表示。
在采样过程中，ADC会根据采样定理要求，将采样频率至少设置为模拟信号最高频率的两倍，以确保采样数据的准确性。
接下来，ADC将采样得到的离散数据进行量化。
量化是指将每个样本的幅度值映射到一组离散的数值之间。
ADC使用一个量化器来将每个采样点的连续值转换为一个离散的数字表示。
最常见的量化方法是使用二进制表示，即将模拟信号的幅度值量化为二进制数。
量化的精度，也称为分辨率，决定了数字信号的精确程度。
分辨率越高，模拟信号的细微变化将被更准确地转换为数字信号。
ADC在各个领域的应用非常广泛。
以下是几个常见的应用示例：1.数字音频领域：ADC用于将声音信号转换为数字音频，使其能够被数字设备处理和存储。
例如，将模拟音频信号从麦克风或乐器中采样和量化，然后传输到计算机或数字音频设备中进行后续处理和回放。
2.电力系统：ADC在电力系统中用于监测和控制。
例如，用于电能计量，将电压和电流信号转换为数字形式，实现对电力负荷和能耗的测量和管理。
3.通信系统：ADC用于数字通信系统中的模拟信号转换和信号处理。
它可以将模拟信号转换为数字信号，并在数字信号处理器（DSP）中进行数字信号处理，例如滤波、调制解调等。
4.传感器网络：ADC在各种传感器网络应用中起着重要作用。
传感器通过ADC将模拟传感器信号转换为数字信号，然后传输给中央控制系统。
例如，温度传感器、压力传感器、湿度传感器等常用于自动化、环境监测和物联网等应用。
5.医疗设备：ADC被广泛用于医学领域的各种设备中，如心电图机、血压计等。
ADC芯片介绍
ADC芯片介绍ADC，即模数转换器（Analog-to-Digital Converter），是一种将模拟信号转换成数字信号的电子设备。
它是数字系统中的重要组成部分，广泛应用于通信系统、仪器仪表、工业自动化、医疗设备等领域。
本文将介绍ADC芯片的基本原理、分类、特点以及应用领域等相关内容。
一、ADC芯片的基本原理1.采样：采样是指将模拟信号在一定时间间隔内取样，即在一段时间内获取一系列的模拟信号值。
采样过程中需要考虑采样频率和抗混叠滤波等问题。
2.量化：量化是指将采样到的模拟信号值转换为具有离散数值的数字信号。
量化过程中需要确定量化位数和量化级数等参数，并利用ADC芯片内部的比较器和计数器等电路实现。
通过采样和量化两个过程，ADC芯片可以将模拟信号转换为数字信号，进而被数字系统所处理。
二、ADC芯片的分类根据其工作原理和结构，ADC芯片可以分为几种不同的类型。
1.逐次逼近型ADC：逐次逼近型ADC芯片是一种常见的ADC芯片类型，它通过逐次逼近的方式进行模拟信号到数字信号的转换。
逐次逼近型ADC芯片具有较高的分辨率和较低的功耗，适用于对精度要求较高的应用领域。
2.并行型ADC：并行型ADC芯片是一种将模拟信号同时转换为多个比特的数字信号的ADC芯片类型。
它具有高速和高精度的特点，但功耗较大。
并行型ADC芯片适用于对采样速度要求较高的应用场景，如通信系统中的信号处理和无线电频谱分析等。
3. Sigma-Delta型ADC：Sigma-Delta型ADC芯片主要应用于对信噪比要求较高的应用场景。
它通过过采样和累积量化的方式实现高精度的模数转换。
Sigma-Delta型ADC芯片适用于音频处理、音频编解码等领域。
三、ADC芯片的特点1.分辨率高：ADC芯片的分辨率是指其能够表示的电压值的最小差值。
分辨率越高，ADC芯片对模拟信号的转换精度越高。
2.采样速度快：ADC芯片的采样速度是指其每秒钟能够进行的采样次数。

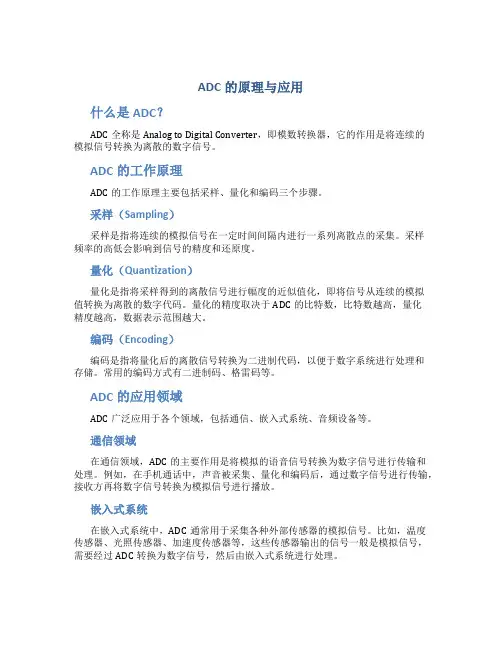

ADC的原理与应用
ADC的原理与应用什么是ADC？ADC全称是Analog to Digital Converter，即模数转换器，它的作用是将连续的模拟信号转换为离散的数字信号。
ADC的工作原理ADC的工作原理主要包括采样、量化和编码三个步骤。
采样（Sampling）采样是指将连续的模拟信号在一定时间间隔内进行一系列离散点的采集。
采样频率的高低会影响到信号的精度和还原度。
量化（Quantization）量化是指将采样得到的离散信号进行幅度的近似值化，即将信号从连续的模拟值转换为离散的数字代码。
量化的精度取决于ADC的比特数，比特数越高，量化精度越高，数据表示范围越大。
编码（Encoding）编码是指将量化后的离散信号转换为二进制代码，以便于数字系统进行处理和存储。
常用的编码方式有二进制码、格雷码等。
ADC的应用领域ADC广泛应用于各个领域，包括通信、嵌入式系统、音频设备等。
通信领域在通信领域，ADC的主要作用是将模拟的语音信号转换为数字信号进行传输和处理。
例如，在手机通话中，声音被采集、量化和编码后，通过数字信号进行传输，接收方再将数字信号转换为模拟信号进行播放。
嵌入式系统在嵌入式系统中，ADC通常用于采集各种外部传感器的模拟信号。
比如，温度传感器、光照传感器、加速度传感器等，这些传感器输出的信号一般是模拟信号，需要经过ADC转换为数字信号，然后由嵌入式系统进行处理。
音频设备在音频设备中，ADC主要用于音频信号的采集和转换。
例如，麦克风输出的模拟信号经过ADC转换为数字信号后，可以通过数字信号处理器进行音频效果处理、录制、回放等操作。
ADC的选型注意事项在选择ADC时，需要考虑以下几个因素：•采样率：根据采集信号的频率要求选择合适的采样率，防止信号失真。
•分辨率：选用足够的比特数来满足应用的精度要求。
•引脚和接口：考虑ADC的引脚数量和接口类型，确保和系统的兼容性。
•功耗：根据使用环境和要求，选择合适的功耗范围。
模数转换器ADC0809应用原理
模数转换器ADC0809应用原理模数转换器（Analog-to-Digital Converter，简称ADC）是一种将模拟信号转换为数字信号的电子元件。
在电子领域中，模数转换器有着广泛的应用，其中最常见的就是采集模拟信号，并将其转换为数字信号进行处理。
ADC0809是一种八位分辨率的8通道模数转换器，它可以将输入模拟信号转换为一个八位的二进制数字。
ADC0809的工作原理ADC0809采用了单倍增量逐次比较式ADC，其基本工作原理是，将输入的模拟信号与一个参考电压进行比较，输出相应的数字信号。
具体工作流程如下图所示：___________________________________ ________________________| 时钟||___________________________________________________________________|______________ ________ ________ ________ ________| 输入模拟信号 | | 比较器0 | | 比较器1 | | ...... | | 比较器7 ||_____________| _________ |________| |________| |________| |________|| | || || | ___________ | ___________ | ___________ || |__| |__|__||__|__| |__|| 串—并串—并串—并串—并八个比较结果反相器（INV）| ________ ________ ________|______________________________| 反相器| | 反相器 | | ...... | | 反相器 ||________| |________| |________| |________|| | | || | | || | | |V V V V____ ____ ________ ________ ________| | | | | ...... | | || D0 ~ D7 |_______| D0 ~ D7 |_______| D0 ~ D7 |_______| D0 ~ D7 ||____ _____| |________| |________| |________|| | | || | | || | | || | | || | | |____ ____ ________ ________ ________| | | | | ...... | | || 转换器 | | 转换器 | | ...... | | 转换器 | |____ _____| |________| |________| |________|| | | || | | || | | |V V V V____ ____ ________ ________ ________| | | | | ...... | | || A0 ~ A7 |_______| A0 ~ A7 |______| A0 ~ A7 |_______| A0 ~ A7 ||____ _____| |________| |________| |________| ADC0809采样过程通过时序的序列完成，当转换器满足转换条件时为转换器一个时钟等分周期“CLK R”，其转换过程又称为一次采样，转换结果产生在结束时取样“EOC”有效之后的下一次时钟上升沿ACTIVE EDGE时，由拨动设置开关的方式进行设定（ADDRESS A, B, C, OE）。

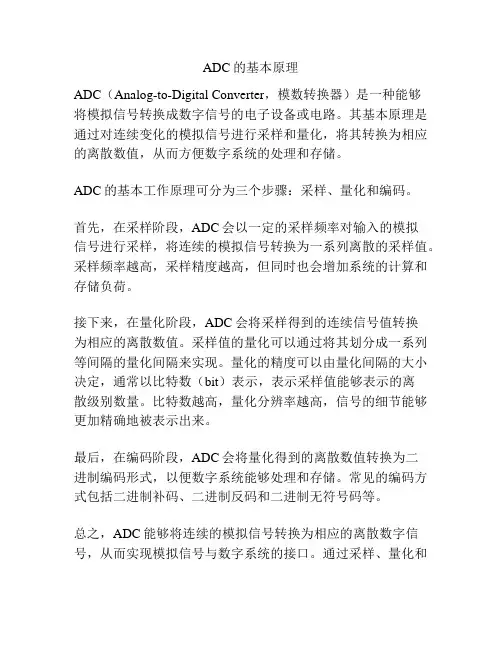

ADC的基本原理
ADC的基本原理
ADC（Analog-to-Digital Converter，模数转换器）是一种能够
将模拟信号转换成数字信号的电子设备或电路。
其基本原理是通过对连续变化的模拟信号进行采样和量化，将其转换为相应的离散数值，从而方便数字系统的处理和存储。
ADC的基本工作原理可分为三个步骤：采样、量化和编码。
首先，在采样阶段，ADC会以一定的采样频率对输入的模拟
信号进行采样，将连续的模拟信号转换为一系列离散的采样值。
采样频率越高，采样精度越高，但同时也会增加系统的计算和存储负荷。
接下来，在量化阶段，ADC会将采样得到的连续信号值转换
为相应的离散数值。
采样值的量化可以通过将其划分成一系列等间隔的量化间隔来实现。
量化的精度可以由量化间隔的大小决定，通常以比特数（bit）表示，表示采样值能够表示的离
散级别数量。
比特数越高，量化分辨率越高，信号的细节能够更加精确地被表示出来。
最后，在编码阶段，ADC会将量化得到的离散数值转换为二
进制编码形式，以便数字系统能够处理和存储。
常见的编码方式包括二进制补码、二进制反码和二进制无符号码等。
总之，ADC能够将连续的模拟信号转换为相应的离散数字信号，从而实现模拟信号与数字系统的接口。
通过采样、量化和
编码这三个步骤，ADC能够将模拟信号的信息以数字形式表示出来，方便数字系统进行处理、计算和存储。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种非常重要的电子电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
随着科技的发展，ADC的性能也在不断提高，可以提供更多功能和性能，以满足不断变化的需求。
本文将重点介绍ADC的工作原理，以及其在现有技术中的应用。
ADC的基本原理是将模拟信号（如模拟电压或电流）转换成数字信号，然后通过串行数据总线将其传送到微处理器其他部分。
ADC的类型主要分为抽样-持续转换（SAR）和按位逐次抽样（S&S）两种，其中SAR类型ADC更加常用。
SAR类型ADC的工作原理主要是将电路中的输入信号反复地采样，并使用内部电压参考或外部电压参考进行比较，以确定最终输出值。
采样率和参考电压是控制转换精度的关键因素，采样率越高，参考电压越精准，最终转换的精度就越高。
此外，随着科技的发展，ADC的性能也在不断提高。
近年来，ADC 技术可以实现多种性能，如低功耗、高动态范围、高采样率和高精度等功能。
通过不断的技术进步，ADC已经可以用于传感器、医疗影像、音频应用、声纳应用、无线通信和军事应用等多个领域。
最后，ADC技术也取得了很大的发展，能够为上述应用提供更优质的服务。
例如，最新的ADC技术可以实现低功耗、高转换速率和极高的精度，以满足当今快速变化的应用需求。
综上所述，ADC模数转换器是一种关键电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
它的原理是采样-持续转换，依靠内部或外部参考电压进行比较，以确定最终输出值，并可用于多种应用场合，比如传感器、音频应用等。
由于技术的不断进步，ADC可以实现低功耗、高转换速率和极高的精度，以满足现有应用的需求。
模数转换器的原理
模数转换器的原理
模数转换器是一种将模拟信号转换为数字信号的设备，其原
理包括采样和量化两个步骤。
采样是指按照一定的时间间隔对模拟信号进行离散化处理，
取样频率决定了数字化的精度。
在采样过程中，模数转换器将
模拟信号在每个采样点上进行测量，并将测量结果保留为数字
形式。
量化是指将采样得到的模拟信号测量结果转换为离散的数字
数值。
量化过程将模拟信号的幅值映射到一个离散的数值集合上，这个数值集合被称为量化级别。
模数转换器根据量化级别
对采样得到的模拟信号进行量化，并将其表示为相应的数字码。
模数转换器的核心是一个模数转换器（ADC）和一个数模转
换器（DAC）。
ADC将模拟信号转换为数字信号。
当输入的模拟信号进入ADC时，首先会经过一个采样保持电路，它的作用是将模拟信
号的幅值进行保持，以便之后进行采样和量化。
接下来，采样
保持电路将保持的模拟信号进行采样，并将每个采样点的幅值
转换为数字形式。
最后，ADC对采样得到的模拟信号进行量化，将其表示为数字码。
DAC则将数字信号转换为模拟信号。
DAC接收由ADC产生的数字码，并将其还原为模拟信号。
DAC首先将数字码转换为
相应的模拟电压，并经过一个重构滤波器以消除数字到模拟转
换过程中的噪声和失真。
最后，重构滤波器输出的模拟信号经
过放大器放大，得到最终的模拟输出信号。
总体而言，模数转换器通过采样和量化的过程将模拟信号转
换为数字信号，并通过数模转换器将数字信号还原为模拟信号。
这样可以实现模拟信号的数字化处理和传输。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种电子设备，它可以将模拟信号转换成数字信号。
它是一种把模拟信号转换成数字系数的技术，它主要应用在测量、仪器仪表和计算机等领域。
ADC可以将模拟信号（电压或电流）转换成数字信号。
ADC由一组电路组成，它可以将一个模拟量转换成一组数字。
ADC的研究历史可以追溯到机器数字技术的早期，直到有可能的研究者开始提出不同的模拟/数字转换器（ADC）设计概念。
现代ADC 可以追溯到1907年，当时广为人知的英国物理学家Sir Oliver Lodge 提出了一种模拟/数字转换器，它可以将模拟信号转换成数字信号。
常见的ADC通常包括模拟前端、采样持续系统和数字控制环节。
模拟前端过滤有效信号，以帮助维持模拟输入的频率，而采样持续系统使用所谓的“咆哮器”（Ramp Generator）来测量模拟输入的平均电平，而数字控制环节则使用电路来得出最终的数字序列。
此外，一些采用复杂技术的ADC还可能包括多种数字前端，以便在低速率下获得更高精度的测量结果。
ADC技术的发展也使ADC能够以较高的速度工作，这种技术就是多维ADC。
多维ADC的好处是：它可以在一个时钟周期内进行多路信号采样，并且在测量中可以获得更高的精度.多维ADC对应用非常有用，因为它可以提供更高的精度和更快的采样延迟。
除了多维ADC之外，还有另一种类型的ADC，即“混合信号ADC”。
该技术可以将模拟部分转换成数字信号，从而实现特定类型的信号处理，混合信号ADC通常由两个独立的子系统组成：数字信号处理子系统和ADC子系统。
数字信号处理子系统可以实现信号的初始处理，而ADC子系统则可以将模拟信号转换成数字信号，以便进行更精确的处理。
总的来说，ADC模数转换器可以满足各种应用场合的需求，它在测量、仪器仪表和计算机等领域均有广泛的应用。
此外，ADC技术的不断进步也使得它具有更高的精度和速度，能够满足多种不同的应用需求。
adc 转换原理
adc 转换原理
ADC（模数转换器）是一个电子器件或模块，它将模拟信号转换为数字信号。
其基本原理是将连续变化的模拟信号在时间轴上进行离散化，然后将每一个离散化的采样值转换为对应的数字数值。
下面将详细介绍ADC的工作原理：
1. 采样：ADC首先对模拟信号进行采样，即在一段时间内（采样周期）取样多个离散点，以获取信号的近似表示。
采样周期的选择取决于信号的频率和所需精度。
2. 量化：采样完成后，采样值需要进行量化处理。
量化是指将连续的模拟信号离散化为一定数量的离散级别。
ADC将每个采样值映射到一个对应的离散级别上，这个级别通常用数字表示。
量化级别的数量决定了系统的精度和分辨率。
3. 编码：量化后的离散化数值需要进一步转换为二进制码。
编码过程通常使用二进制编码，将每个量化级别对应的离散值转换为一个二进制数。
编码器将每一个离散值映射到与其对应的二进制码。
4. 样保持：为了确保每个采样值在进行编码之前保持稳定，ADC通常会使用样保持电路。
样保持电路将每个采样值保持在一个固定的电容上，以便在转换过程中稳定地提供采样值。
5. 转换：最后，编码后的二进制数被传送到数模转换器
（DAC）进行数字信号的重建或使用。
数模转换器接收二进制编码，并根据对应的大小生成相应的模拟信号输出。
总的来说，ADC的工作原理就是通过采样、量化、编码和转换等一系列步骤，将连续变化的模拟信号转换为对应的离散化数字信号，从而实现模拟信号到数字信号的转换。
这样，我们就能够对模拟信号进行数字化处理和分析。
模数转换器的原理及应用
模数转换器的原理及应用模数转换器，即数模转换器和模数转换器，是一种电子器件或电路，用于将模拟信号转换为数字信号，或将数字信号转换为模拟信号。
该器件在许多领域都有广泛的应用，包括通信、音频处理、图像处理等。
一、数模转换器的原理数模转换器的原理基于采样和量化的过程。
采样是指在一段时间间隔内对连续的模拟信号进行测量，将其离散化，得到一系列的样本。
量化是指将采样得到的模拟信号样本转换为对应的数字量。
1. 采样过程：通过采样器对连续的模拟信号进行采样，即在一段时间间隔内选取一系列点，记录其幅值。
采样频率越高，采样得到的样本越多，对原始信号的还原度越高。
2. 量化过程：将采样得到的模拟信号样本转换为数字量。
量化的目的是将连续的模拟信号转换为离散的数字信号，通常使用二进制表示。
量化过程中，将采样得到的模拟信号样本确定为离散的幅值值，并用数字表示。
二、模数转换器的原理模数转换器将数字信号转换为模拟信号，其原理与数模转换器相反。
它将数字信号的离散样本重新合成为连续的模拟信号，恢复出原始的模拟信号。
1. 数字信号输入：模数转换器接收来自数字信号源的离散数字信号样本。
2. 重构模拟信号：根据输入的数字信号样本，模数转换器重构出原始的模拟信号。
这需要根据离散样本的幅值重新合成出连续变化的模拟信号。
三、模数转换器的应用模数转换器在许多领域都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：在通信系统中，模数转换器用于将数字信号转换为模拟信号进行传输。
它将数字信号编码为模拟信号，便于在传输过程中传递。
2. 音频处理：在音频处理系统中，模数转换器用于将数字音频信号转换为模拟音频信号，以便于放音或其他音频处理操作。
3. 图像处理：在数字图像处理领域，模数转换器用于将数字图像信号转换为模拟图像信号，以便于显示或其他图像处理操作。
4. 控制系统：模数转换器在控制系统中用于将数字控制信号转换为模拟控制信号，以便于控制各种设备或系统的运行。
ad模数转换原理
ad模数转换原理AD模数转换原理一、概述AD模数转换器是将模拟信号转换为数字信号的重要组成部分，广泛应用于各种电子设备中。
本文将从AD模数转换器的基本原理、实现方式、误差来源和提高精度等方面进行详细介绍。
二、基本原理AD模数转换器是将连续变化的模拟信号转换为离散的数字信号，其基本原理是采样和量化。
采样是指在一定时间间隔内对输入信号进行取样，并将其离散化；量化则是将取样后得到的离散值映射到一个有限的数字范围内，并输出相应的二进制代码。
因此，AD模数转换器实际上就是一个采样保持电路和一个ADC（Analog-to-Digital Converter）组成。
三、实现方式1. 逐次逼近型ADC逐次逼近型ADC（Successive Approximation ADC）是一种常见的ADC实现方式。
它通过比较DAC（Digital-to-Analog Converter）输出与输入信号大小关系，不断调整DAC输出直到与输入信号相等，最后输出相应的二进制代码。
2. 闸控脉冲调制型ADC闸控脉冲调制型ADC（Pulse Width Modulation ADC）是一种基于脉冲宽度调制的ADC实现方式。
它将输入信号与一个固定频率的参考信号进行比较，输出相应的脉冲宽度，再通过计数器将脉冲宽度转换为二进制代码。
3. 积分型ADC积分型ADC（Integrating ADC）是一种基于积分原理的ADC实现方式。
它通过对输入信号进行积分，得到一个与输入信号大小成正比的电压值，再将该电压值转换为相应的二进制代码。
四、误差来源AD模数转换器存在着各种误差，主要包括量化误差、采样保持误差、非线性误差、噪声误差和温度漂移等。
其中，量化误差是最主要的误差来源。
1. 量化误差量化误差是指由于数字化过程中离散化产生的误差。
其大小取决于采样精度和信号幅度。
通常情况下，增加采样精度可以减小量化误差。
2. 采样保持误差采样保持电路中存在着开关导通不完全和保持时间不准确等问题，这些都会导致采样保持误差。
数模转换与模数转换器的原理与设计
数模转换与模数转换器的原理与设计数模转换和模数转换器是数字电子技术中常用的重要组件，是将模拟信号转换为数字信号或数字信号转换为模拟信号的关键设备。
在本文中，我们将介绍数模转换器（DA转换器）和模数转换器（AD转换器）的原理和设计。
一、数模转换器的原理与设计数模转换器（DA转换器）是将数字信号转换为模拟信号的设备。
它将数字信号按照一定的规则转换为模拟电压或电流输出，实现数字信号到模拟信号的转换。
数模转换器主要包括数字输入端、模拟输出端、数字控制电路和模拟输出电路。
数模转换器的原理是通过将数字输入信号通过根据控制信号的高低电平来控制开关电路的通断状态，由此来改变输出端的电压或电流。
常用的数模转换器有R-2R阻网络转换器、串行输入并行输出型转换器、并行输入串行输出型转换器等。
设计数模转换器时需要考虑以下几个要素：1. 分辨率：定义了转换器的精度，通常用比特数（Bit）来表示。
较高的分辨率意味着更精确的模拟输出。
2. 参考电压：转换器需要参考电压用于模拟输出的范围。
参考电压的选择需要根据具体应用场景来确定，通常为标准电压。
3. 输出范围：定义了模拟输出信号的最小和最大电压或电流值，用于确定模拟输出信号的幅值。
4. 更新速率：指的是数模转换器完成一次转换所需的时间，通常用赫兹（Hz）表示。
高的更新速率使得转换器能够快速响应输入信号的变化。
二、模数转换器的原理与设计模数转换器（AD转换器）是将模拟信号转换为数字信号的设备。
它将连续变化的模拟输入信号按照一定的规则转换为离散的数字输出信号。
模数转换器主要包括模拟输入端、数字输出端、模拟输入电路和数字控制电路。
模数转换器的原理是将模拟输入信号进行采样和量化，然后将量化结果转换为二进制数字输出。
常用的模数转换器有逐次逼近型转换器、积分型转换器、闪存型转换器等。
设计模数转换器时需要考虑以下几个要素：1. 采样率：采样率是指模数转换器对模拟输入信号进行采样的频率。
较高的采样率能够更准确地还原模拟输入信号。
模数转换器（ADC）的基本原理【转】
模数转换器（ADC）的基本原理【转】模数转换器(ADC)的基本原理模拟信号转换为数字信号,⼀般分为四个步骤进⾏,即取样、保持、量化和编码。
前两个步骤在取样-保持电路中完成,后两步骤则在ADC中完成。
常⽤的ADC有积分型、逐次逼近型、并⾏⽐较型/串并⾏型、Σ -Δ调制型、电容阵列逐次⽐较型及压频变换型。
下⾯简要介绍常⽤的⼏种类型的基本原理及特点:1 积分型(如TLC7135) 。
积分型ADC⼯作原理是将输⼊电压转换成时间或频率,然后由定时器/计数器获得数字值。
其优点是⽤简单电路就能获得⾼分辨率,但缺点是由于转换精度依赖于积分时间,因此转换速率极低。
初期的单⽚ADC⼤多采⽤积分型,现在逐次⽐较型已逐步成为主流。
双积分是⼀种常⽤的AD 转换技术,具有精度⾼,抗⼲扰能⼒强等优点。
但⾼精度的双积分AD芯⽚,价格较贵,增加了单⽚机系统的成本。
2 逐次逼近型(如TLC0831) 。
逐次逼近型AD由⼀个⽐较器和DA转换器通过逐次⽐较逻辑构成,从MSB开始,顺序地对每⼀位将输⼊电压与内置DA转换器输出进⾏⽐较,经n次⽐较⽽输出数字值。
其电路规模属于中等。
其优点是速度较⾼、功耗低,在低分辨率( < 12位)时价格便宜,但⾼精度( > 12位)时价格很⾼。
3 并⾏⽐较型/串并⾏⽐较型(如TLC5510) 。
并⾏⽐较型AD采⽤多个⽐较器,仅作⼀次⽐较⽽实⾏转换,⼜称FLash型。
由于转换速率极⾼, n位的转换需要2n - 1个⽐较器,因此电路规模也极⼤,价格也⾼,只适⽤于视频AD 转换器等速度特别⾼的领域。
串并⾏⽐较型AD结构上介于并⾏型和逐次⽐较型之间,最典型的是由2个n /2位的并⾏型AD转换器配合DA转换器组成,⽤两次⽐较实⾏转换,所以称为Halfflash型。
4 Σ-Δ调制型(如AD7701) 。
Σ- Δ型ADC以很低的采样分辨率( 1位)和很⾼的采样速率将模拟信号数字化,通过使⽤过采样、噪声整形和数字滤波等⽅法增加有效分辨率,然后对ADC输出进⾏采样抽取处理以降低有效采样速率。
数模转换器和模数转换器实验报告材料
数模转换器和模数转换器实验报告材料一、实验目的1.学习和掌握数模转换器和模数转换器的原理和工作方式；2.了解数模转换器和模数转换器在各种应用领域的具体应用；3.掌握数模转换器和模数转换器的实际测量方法和数据处理。
二、实验器材和原理1.数模转换器（DAC）：将数字信号转换为模拟信号。
它可以将二进制数字信号转换为连续的模拟信号，并且可以根据控制信号的不同而输出不同的电压或电流；2.模数转换器（ADC）：将模拟信号转换为数字信号。
它能够实时取样模拟信号，并将其转换为对应的数字信号；3.示波器：用于观测和显示信号波形；4.信号发生器：用于产生输入信号。
三、实验过程1.数模转换器实验：（1）将示波器的X轴连接到数模转换器的数字输入端，Y轴连接到模拟输出端；（2）通过示波器上的控制按钮，调整示波器显示的方式，使其能够显示数模转换器输出的模拟信号波形；（3）使用信号发生器产生不同频率的正弦信号，并通过数模转换器将其转换为模拟信号；（4）观察和记录示波器上显示的模拟信号波形，并进行分析和比较。
2.模数转换器实验：（1）将信号发生器的输出连接到模数转换器的模拟输入端；（2）调整信号发生器的频率和幅度，产生不同的模拟信号；（3）将模拟信号输入到模数转换器中，并观察和记录模数转换器输出的数字信号；（4）使用示波器观测和记录模数转换器输出的数字信号波形，并进行分析和比较。
四、实验结果和数据处理1.数模转换器实验结果：根据示波器显示的模拟信号波形，可以观察到数模转换器能够将输入的数字信号转换为连续的模拟信号，并且输出的模拟信号的波形与输入信号的波形一致。
2.模数转换器实验结果：根据示波器显示的数字信号波形，可以观察到模数转换器能够将输入的模拟信号实时取样并转换为对应的数字信号。
对于不同频率和幅度的输入信号，模数转换器能够正确地输出对应的数字信号。
五、实验结论数模转换器和模数转换器是将数字信号和模拟信号相互转换的重要器件。
模数转换器基本原理及常见结构
模数转换器基本原理及常见结构采样是将连续的模拟信号在时间上进行离散的过程。
采样是通过一个时钟信号来触发的，时钟信号以一定的频率进行变化。
在每个时钟周期内，模拟信号的幅值被记录下来，形成离散的采样点。
采样定理告诉我们，如果信号的最高频率为f，则采样频率应大于2f，以避免采样误差。
量化是将离散的采样点映射到固定的取值档位上的过程。
量化的目的是将无限多的可能取值映射为有限的离散取值。
这里使用的是一个模拟信号值到数字量值的映射函数。
在量化过程中，通过一个比特宽度来决定映射的离散量级。
比特宽度越宽，精度越高，但需要更大的存储空间和处理能力。
逐次逼近型是一种主流的结构，它逐渐逼近输入信号的幅值。
它包括一个比较器、一个数字-模拟转换器（DAC）和一个查找表。
比较器将输入信号与DAC输出的电压进行比较，然后根据比较结果来调整DAC的输出电压。
通过多次迭代，逐步逼近输入信号的幅值，直到达到所需的精度。
逐次逼近型结构具有高精度和较低的功耗，但速度较慢。
闩锁型结构是另一种常见的模数转换器结构，它基于电容的充电和放电来实现模拟信号到数字信号的转换。
它包括一个电容阵列，一个比较器和一个逻辑电路。
电容阵列通过比较器被连续地充电和放电，直到电压达到比较器的阈值。
然后逻辑电路记录电容阵列中的充电和放电过程，并将其转换为数字信号。
闩锁型结构具有较快的速度和较低的功耗，但由于电容的存在，精度和稳定性有一定的限制。
总之，模数转换器是将模拟信号转换为数字信号或将数字信号转换为模拟信号的重要设备。
它的基本原理是通过采样和量化来实现信号的离散化。
常见的结构有逐次逼近型和闩锁型，每种结构都有其优势和限制。
数模转换器与模数转换器基本原理
数模转换器与模数转换器基本原理数模转换器（DAC）和模数转换器（ADC）是现代电子设备中常见的模拟信号处理电路，它们用于将数字信号转换为模拟信号或将模拟信号转换为数字信号。
本文将详细介绍数模转换器和模数转换器的基本原理。
一、数模转换器（DAC）基本原理数模转换器将数字信号转换为模拟信号，通常用于将数字数据转换为模拟信号输出，如音频、视频等。
数模转换器的基本原理如下：1. 数字信号表示：数字信号由一系列离散的数值表示，通常用二进制表示。
比如，一个八位的二进制数可以表示0-255之间的数字。
2. 数字量化：数字量化是将连续的模拟信号离散化，将其转换为一系列离散的数值。
这可以通过将模拟信号分成若干个均匀的间隔来实现。
例如，将模拟信号分为256个等间隔的量化等级。
3. 数字到模拟转换：数字到模拟转换的过程是将离散的数字信号转换为连续的模拟信号。
这可以通过使用数字信号的离散值对应的模拟信号的电压值来实现。
比如，将一个八位的二进制数转换为0-5V之间的电压。
4. 输出滤波：为了减少转换过程中的噪声和失真，通常需要对转换器的输出信号进行滤波。
滤波器可以通过消除高频噪声、平滑信号等方式来实现，以获得更好的模拟输出信号。
二、模数转换器（ADC）基本原理模数转换器将模拟信号转换为数字信号，通常用于模拟信号的数字化处理，如传感器信号采集、音频信号编码等。
模数转换器的基本原理如下：1. 模拟信号采样：模拟信号是连续变化的信号，模数转换器需要将其离散化。
采样是指周期性地测量模拟信号的幅度。
采样频率越高，采样精度越高，对原始模拟信号的还原能力越强。
2. 量化和编码：量化是将采样后的模拟信号转换为离散的数字量，包括离散幅度和离散时间。
编码是将量化后的信号用二进制表示。
常用的编码方式有二进制编码、格雷码等。
3. 数字信号处理：模数转换器的输出是数字信号，可以通过数字信号处理进行后续的处理和分析。
例如，可以对采集到的传感器数据进行滤波、数学运算等。
数模转换器基本原理及常见结构
典型ADC介绍（ADC0809） 介绍（ §8.3.4 典型 介绍 ）
单极性0~5 V 单极性 决定转换时间
dip28封装 封装
+5V单电源；15 mW功耗 单电源； 单电源 功耗
例如： 例如：FSR=1V的3位ADC，其分辨率为 的 位 ， ）。分别采用舍入量化和截断量 1/8V（1LSB）。分别采用舍入量化和截断量 ）。 （ 化两种方式，情况如下： 化两种方式，情况如下：
1.5LSB
111 110 101 100 011 010 001 000 0
A
1 LSB 2
Vin
……
D0位确定，转换结束。 位确定，转换结束。
优点：技术成熟，精度较高、速度较快。 优点：技术成熟，精度较高、速度较快。 不足： 中噪声敏感，输入端需用S/H 不足：对Vi中噪声敏感，输入端需用 电路（ 转换期间V 电路（ADC转换期间 i要恒定）。 转换期间 要恒定）。
Tclk=10µs
SAR ADC 转换的时序波形 位二进制数） （Vin=6.8V→8位二进制数） 位二进制数
即只要采样脉冲频率 大于或等于输入信号 即只要采样脉冲频率fs大于或等于输入信号 采样脉冲频率 ），则采样后的 中最高频率f 的两倍（ 中最高频率 m的两倍（fs ≥2fm），则采样后的 输出信号就能够不失真地恢复出模拟信号。 输出信号就能够不失真地恢复出模拟信号。 二、采样 保持电路 采样/保持电路 模拟量到数字量转 换需要一定时间， 换需要一定时间，在此 期间要求采样所得的样 值保持不变。 值保持不变。这个过程 需有相应电路实现。 需有相应电路实现。
线性下降 低电平 重新计数 Vo≤0 向上 反转 停止计数 输出结果
反向充电电压恒定
② ① ③ 电路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Σ-Δ模数转换器基本原理及应用一、Σ-Δ ADC基本原理Σ-Δ ADC以很低的采样分辨率(1位)和很高的采样速率将模拟信号数字化, 通过使用过采样、噪声整形和数字滤波等方法增加有效分辨率, 然后对ADC输出进行采样抽取处理以降低有效采样速率。
Σ-ΔADC的电路结构是由非常简单的模拟电路(一个比较器、一个开关、一个或几个积分器及模拟求和电路)和十分复杂的数字信号处理电路构成。
要了解Σ-ΔADC的工作原理, 必须熟悉过采样、噪声整形、数字滤波和采样抽取等基本概念1.过采样ADC是一种数字输出与模拟输入成正比的电路, 图1给出了理想3位单极性ADC的转换特性, 横坐标是输入电压U IN 的相对值, 纵坐标是经过采样量化的数字输出量, 以二进制000～111表示。
理想ADC第一位的变迁发生在相当于1/2LSB的模拟电压值上, 以后每隔1LSB都发生一次变迁, 直至距离满度的1 1/2 LSB。
因为ADC的模拟量输入可以是任何值, 但数字输出是量化的, 所以实际的模拟输入与数字输出之间存在±1/2LSB的量化误差。
在交流采样应用中, 这种量化误差会产生量化噪声。
图1 理想3位ADC转换特性如果对理想ADC加一恒定直流输入电压, 那么多次采样得到的数字输出值总是相同的, 而且分辨率受量化误差的限制。
如果在这个直流输入信号上叠加一个交流信号, 并用比这交流信号频率高得多的采样频率进行采样, 此时得到的数字输出值将是变化的, 用这些采样结果的平均值表示ADC的转换结果便能得到比用同样ADC高得多的采样分辨率, 这种方法称作过采样(oversampling)。
如果模拟输入电压本身就是交流信号, 则不必另叠加一个交流信号。
采用过采样方法(采样频率远高于输入信号频率)也同样可提高ADC的分辨率。
由于过采样的采样速率高于输入信号最高频率的许多倍, 这有利于简化抗混叠滤波器的设计, 提高信噪比并改善动态范围。
可以用频域分析方法来讨论过采样问题。
由于直流信号转换具有的量化误差达1/2LSB, 所以数据采样系统具有量化噪声。
一个理想的常规N位ADC的采样量化噪声有效值为q/12,均匀分布在奈奎斯特频带直流至fs/2范围内, 如图2所示。
其中q为LSB的权重, fs为采样速率, 模拟低通滤波器将滤除fs/2以上的噪声。
如果用Kfs的采样速率对输入信号进行采样(K图2 使用模拟低通滤波器的奈奎斯特采样为过采样倍率)，奈奎斯特频率增至Kfs/2, 整个量化噪声位于直流至Kfs/2之间, 其有效值降为原来的1/K，如图3所示。
由于模拟低通滤波器只需滤除Kfs/2以上的噪声, 因此降低了对模拟低通滤波器的整体要求。
又由于系统的通带频率仍为fa, 所以可在ADC之后加一个数字低通滤波器滤除fa至Kfs/2之间的无用信号而又不影响有用信号, 从而提高了信噪比, 实现了用低分辨率ADC达到高分辨率的效果。
如果简单地使用过采样方法使分辨率提高N位，必须进行K=2 2N 倍过采样。
为使采样速率不超过一个合理的界限, 需要对量化噪声的频谱进行整形使得大部分噪声位于fs/2至Kfs/2之间，而仅仅一小部分留在直流至fs/2内, 这正是Σ-Δ ADC中ΣΔ调制器所起的作用。
噪声频谱被调制器整形后, 数字滤波器可图3 带模拟滤波和数字滤波的过采样去除大部分量化噪声能量, 使总信噪比(以及动态范围)大大增加。
2.Σ-ΔADC的调制器和量化噪声整形图4给出了一阶Σ-Δ ADC的原理框图。
虚线框内是ΣΔ调制器,它以Kfs采样速率将输入信号转换为由1和0构成的连续串行位流。
1位DAC由串行输出数据流驱动, 1位DAC的输出以负反馈形式与输入信号求和。
根据反馈控制理论可知, 如果反馈环路的增益足够大, DAC输出的平均值(串行位流)接近输入信号的平均值。
Σ-Δ 调制器的工作原理还可以用图5所示对应图4中，A，B，C，D各点的的信号波形图描述。
其中图5(a)是输入电压U IN =0的情况, 输出为0, 1相间的数据流。
如果数字滤波器对每8个采样值取平均, 所得到的输出值为4/8, 这个值正好是3位双极性输入ADC的零。
当输入电压U IN =+1/4U REF , 则信号波形如图5(b)所示, 求和输出A点的正、负幅度不对称, 引起正、反向积分斜率不等, 于是调制器输出1的个数多于0图4 一阶Σ-ΔADC的个数。
如果数字滤波器仍对每8个采样值取平均, 所得到的输出值为5/8, 这个值正是3位双极性输入ADC对应于+1/4U REF 的转换值。
图5 ΣΔ调制器波形图由于积分器可以在频域内用一个幅度响应与1/f成正比的滤波器加以表示(这里f是积分器输入信号频率)。
又由于带时钟的锁存比较器具有类似斩波器的作用, 它将输入信号转换为高频交流信号, 在输入信号平均值附近变化, 因而低频下的量化噪声大大减少(这个积分器对量化噪声如同一个高通滤波器)。
这种情况下产生噪声的频谱严格地依赖于采样速率、积分时间常数及电压反馈误差。
用图6所示频域线性化模型对ΣΔ调制器可作进一步分析。
其中积分器模拟一个具有给定传递函数H(f)的模拟滤波器, H(f)表明其幅频响应特性与输入频率成反比。
量化器模拟放大器输出与量化噪声叠加。
使用频域分析方法的一个优点是可以利用代数式表示信号。
输出信号y可以表示为输入信号x在求和点处与输出信号相减，即(x-y),并与模拟滤波器(积分器)的传递函数及放大器增益g相乘, 然后再与量化噪声Q相加。
如果增益g=1，H(f)=1/f，则有y=(x-y)/f+Q, 整理得y=x/(f+1)+Qf/(f+1)图6 ΣΔ调制器的频域线性化模型图7 整形后的量化噪声分布由上式可以看出, 当频率f接近于零时, 输出y趋于x并且无噪声分量。
当频率增高时, x项的值减小而噪声分量增加。
对于高频输入,输出主要是量化噪声。
(待续)图8 二阶Σ-ΔADC实际上, 模拟滤波器对输入信号具有低通滤波作用, 而对噪声分量具有高通滤波作用, 因此可将调制器的模拟滤波器的作用看作一种噪声整形滤波器, 整形后的量化噪声分布见图7(a)。
正如一般的模拟滤波器, 滤波器的阶数越高其滤波性能越好。
因此高阶ΣΔ调制器得到广泛应用, 图8是二阶Σ-ΔADC原理框图。
图9给出了ΣΔ调制器的信噪比与阶数和过采样倍率之间的关系,其中SNR为信噪比, K为过采样倍率。
例如, 当K=64, 一个理想的二阶系统的信噪比大约80dB, 分辨率大约相当于13位的ADC。
图9 信噪比与阶数和过采样倍率之间的关系3.数字滤波和采样抽取ΣΔ调制器对量化噪声整形以后, 将量化噪声移到所关心的频带以外, 然后对整形的量化噪声进行数字滤波, 如图7(b)所示。
数字滤波器的作用有两个: 一是相对于最终采样速率fs, 它必须起到抗混叠滤波器的作用; 二是它必须滤除ΣΔ调制器在噪声整形过程中产生的高频噪声。
因为数字滤波器降低了带宽, 所以输出数据速率要低于原始采样速率, 直至满足奈奎斯特定理。
降低输出数据速率的方法是通过对每输出M个数据抽取1个的数字重采样方法实现的, 这种方法称作输出速率降为1/M的采样抽取decimation)。
应当说明的是, 虽然"decimation"这词的词头含意为"十", 但是这里应广义地理解, 可以代表其它整数。
M=4的采样抽取如图10所示, 其中输入信号x(n)的重采样率已被降到原来采样速率的1/4。
这种采样抽取方法不会使信号产生任何损失,它实际上是去除过采样过程中产生的多余信号的一种方法。
图10 M=4的采样抽取数字滤波器既可用有限脉冲响应(FIR)滤波器也可用无限脉冲响应(IIR)滤波器或者是两者的组合。
FIR滤波器具有容易设计、能与采样抽取过程合并计算、稳定性好、具有线性相位特性等优点，但它可能需要计算大量的系数。
IIR滤波器由于使用了反馈环路从而提高滤波效率, 但IIR滤波器具有非线性特性, 不能与采样抽取过程合并计算, 而且需要考虑稳定性和溢出等问题, 所以应用起来比较复杂。
交流应用场合大多数Σ-ΔADC的采样抽取滤波器都用FIR滤波器。
4. Σ-ΔADC的闲音大部分Σ-ΔADC在本底噪声中出现一些被称作“闲音(idletones)”的尖峰, 通常这些尖峰信号能量很小, 不足以明显影响转换器的信噪比(S/N)。
尽管如此，但是在许多应用中，都不允许在白噪声本底以外很宽频谱范围内有尖峰存在。
有两种闲音源，其中最常见的一种是由电压基准调制所引起的。
这可通过调整电压基准来降低闲音。
另外，调制器的阶数也会影响闲音大小。
通常一阶调制器的闲音较大，而从二阶起调制器的闲音会逐渐减弱，所以实际的Σ-ΔADC中所用的调制器至少是二阶的，以便减小闲音。
以上简要介绍了Σ-ΔADC的基本原理。
下面以分辨率为16位的AD7701为例来说明Σ-Δ ADC在直流测量方面的应用。
二、AD7701 Σ-Δ ADC简介及其应用AD7701是采用ΣΔ结构的单片16位ADC, 其主要特点是, 线性误差0.0015％～0.003％, 片内有自校准电路, 低通滤波器的转折频率(0.1～10Hz)可设置, 模拟输入电压范围为0～+2.5V或±2.5V,输出数据速率为4kSPS。
AD7701的数字输出以串行方式工作,片内的串行输出口工作方式灵活, 在异步方式工作时与UART(通用异步接收/发送器)兼容; 在同步方式工作时可由内部时钟或外部时钟同步, 可方便地与工业控制微机连接。
AD7701采用二阶ΣΔ调制器和六阶高斯数字低通滤波器。
采样频率Kf 、数字滤波器的转折频率由主时钟频率决定; 主时钟频率为4.096MHz, 则采样频率KfS=16kHz, 滤波器转折频率为10Hz, 过采样倍率K=800。
三、AD7701、7703等Σ-Δ模数转换器, 用于低频、小信号的测量,具有相当高的分辨率和精度。
与积分式ADC比较, 有较高的数据输出速率。
但值得注意的是, 在模拟信号输入端采用多路切换方式时,切换通道后要等待足够建立时间, 再读取转换数据。
在主时钟频率为4.096MHz时,AD7701的建立时间(达到±0.5LSB)为125ms。
由此可以看出, 在多路切换方式应用时, 对模拟输入信号的有效采样速率大大降低了。
四、图11是AD7701与8098单片机的接口电路。
8098的串行口采用方式0(移位寄存器方式), TXD产生时钟脉冲, 经过反相作为AD7701的外时钟。
AD7701工作在外时钟同步方式。
RXD与AD7701的SDATA 相连, 用于传送数据。
8098的P2.5编程为输出方式作为AD7701的片选, P0.4用于读取AD7701转换结束状态, HSO0用于启动AD7701的校准功能。
