裂隙灯的结构与使用

合集下载

裂隙灯结构名称及使用方法 (1)

裂隙灯结构名称及使用方法 (1)

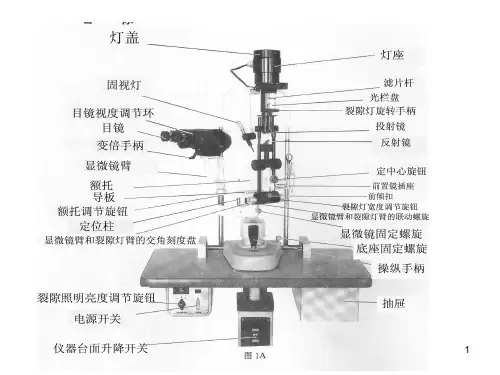

裂隙灯结构名称及使用方法 (1)裂隙灯结构名称及使用方法裂隙灯结构名称及作用• 操作手柄• 倾斜手柄使仪器在水平面微动,转动手柄可调节仪器高度。

• 底座锁紧螺钉• 旋紧螺钉,底座则被固定。

• 导轨护罩• 防护台面导轨。

• 底座• 支撑显微镜壁,并由操纵手柄控制其移动。

• 工作台面• 电源控制箱• 照明亮度调节开关• 有高(H) 中(N )两档亮度可调。

应避免长时间工作在高亮度状态,否这会缩短灯泡寿命。

• 主电源开关• 电源指示灯• 定位滚轴• 当定位滚轴位于中间位置时表示照明臂与显微镜壁夹角为90°,位于左边或右边位置时表示两臂的夹角为10°。

• 定位中心旋钮• 旋松该旋钮,照明光可以从显微镜视场中央位置偏移,以提供间接照明。

拧紧该旋钮,则照明光可恢复到显微镜视场中央位置。

• 裂隙灯宽度控制旋钮• 裂隙宽度在0---9mm 连续可调。

• 变倍手柄• 向两侧方向拨动手柄可改变裂隙灯放大倍率。

• 目镜屈光度调节环• 使用仪器前,调节目镜的屈光度以得看到清晰的观察像。

• 孔径和裂隙高度调节旋钮• 转动旋钮可调节光斑及裂隙的高度,水平摆动旋钮可使裂隙旋转。

• 滤片选择杆• 内有5种滤片可供选择。

(通光,隔热,减光,无赤,钴蓝)• 光斑及裂隙高度显示窗• 灯盖• 反光镜• 额托带• 固视灯• 是一种照亮的固定点光斑,用于控制患者的眼位。

• 水平标记• 当患者眼睛的水平中心与该标记位于同一水平面上时,则操作手柄调节显微镜的高度也在其中间位置。

• 颚托架• 颚托高度调节手柄• 旋转手柄可调节颚托高度位置。

• 防护盖• 在裂隙灯使用过程中,为防止灰尘和生理盐水等污物不落入照明臂主轴孔内,请将防护盖盖住主轴孔。

当需要安装对焦棒时,可取下防护盖。

• 显微镜臂锁紧旋钮• 锁紧显微镜壁,使之不能转动。

• 照明臂联动螺栓• 旋紧该螺栓时,照明臂与显微镜处于联动状态,能一起转动。

旋松该螺栓则照明臂可单独转动。

裂隙灯的结构与使用PPT课件

裂隙灯的结构与使用PPT课件
( 4) 操纵杆向颞侧移动, 使角膜光学切面中约内皮层移至镜面反射相处, 此时 用高倍显微镜即可观察并拍摄明亮的镶嵌状的内皮细胞。裂隙灯显微镜放大至 40 倍时图像更为清晰。
28
6、间接照明法
将裂隙灯的光线聚焦在观察目标的旁边,再用显微镜观察目标。 可用于角膜血管翳的检查。
29
间接照明法
30
三、裂隙灯检查内容及对应的照明方法
27
镜面反光照明法
裂隙灯使用方法: 灯臂与镜臂的夹角= 45°~ 60°, 裂隙全高度, 裂隙宽约0.3 mm, 显微镜对准角膜。
具体步骤现以观察左眼角膜内皮层为例说明:
( 1) 患者向正前方注视;
( 2) 裂隙灯从颞侧照射, 裂隙光焦点对准在角膜上, 形成一个角膜的长立方体 光学切面;
( 3) 在角膜光学切面的颞侧有一个很小而亮得耀眼的亮光点, 此即光源在角膜 面的镜面反射, 这个镜面反射从任何角度都能看到, 当裂隙灯显微镜联合移动 时, 它固定不动;
主要用于检查角膜基质和上皮的混浊,判断混浊 或浸润的深度,
也可以观察角膜瘢痕、角膜营养不良、及角膜新 生血管
可精确判断病变的位置、程度和性质,分辨角膜 伤口是否为穿通等
14
窄光带照明
15
圆锥光带照明 圆锥光照明法:是将光带的高度和宽度最大限度
地变窄,通常用极小直径的圆孔以代替裂隙而投 射圆锥光,与显微镜的观察系统成45度角 此法检查时要求诊室为完全暗的环境,观察时光 线要聚焦于晶状体的前表面与角膜内皮面之间前 房中央 该检查主要用来检查前房中是否存在闪辉(蛋白 质)或漂浮的细胞
16
17
18
3、后部照明法
裂隙光源取45度位置照射,显微镜正面观察。 将光源投射到虹膜表面,形成一个模糊的光斑,该光斑反射回来的光线 射到角膜后表面,检查者不用看边界清楚的被照处,就能看到在光亮背 景上出现的角膜病变。 适用于观察角膜新生血管、角膜后沉着物、角膜深层异物、角膜深层血管、 角膜血管翳等。

裂隙灯光路调节结构

裂隙灯光路调节结构

裂隙灯光路调节结构引言在现代社会,道路照明是城市建设不可或缺的一部分。

而对于道路照明来说,灯光的均匀性和亮度的调节是非常重要的因素之一。

目前,一种被广泛应用的路灯调节结构是裂隙灯光路调节结构。

本文将对裂隙灯光路调节结构进行全面、详细、完整且深入的探讨,以期更好地理解该结构的工作原理和优势。

裂隙灯光路调节结构概述裂隙灯光路调节结构是一种基于裂隙原理的道路照明技术。

其核心思想是通过调节裂隙的宽度和角度,实现对灯光的分布和亮度的控制。

裂隙灯光路调节结构通常由裂隙控制器、灯光发射器和光学镜头三个部分组成。

裂隙控制器的工作原理裂隙控制器是裂隙灯光路调节结构的关键部分。

它通过电子控制系统实现对裂隙的宽度和角度进行调节。

裂隙控制器可以根据不同的需求来设置裂隙的宽度和角度,从而实现对灯光的精确调控。

当需求改变时,裂隙控制器会自动调整裂隙的宽度和角度,以适应新的灯光需求。

灯光发射器的设计原理灯光发射器是裂隙灯光路调节结构的另一个重要组成部分。

它用于发射灯光,并将灯光投射到道路上。

灯光发射器设计时需要考虑到光的衍射、散射和反射等光学现象,以实现灯光的均匀分布和亮度调节。

光学镜头的作用与优势光学镜头是裂隙灯光路调节结构的第三个关键组成部分。

它主要起到聚焦和扩散灯光的作用。

通过调整光学镜头的形状和材质,可以实现对灯光的进一步调节和优化。

光学镜头的设计应考虑到光的折射和透射等光学原理,以确保灯光的质量和效果。

裂隙灯光路调节结构的优势裂隙灯光路调节结构相比传统的道路照明技术具有一些明显的优势。

首先,它可以实现对灯光的精确控制,使灯光分布更加均匀,提高照明效果。

其次,裂隙灯光路调节结构可以根据实际需求进行灵活调整,适应不同的道路条件和照明需求。

最重要的是,裂隙灯光路调节结构可以节约能源,减少能源消耗,降低城市能耗。

使用裂隙灯光路调节结构的案例分析裂隙灯光路调节结构已经在一些城市的道路照明中得到广泛应用。

以某城市的市中心道路为例,通过使用裂隙灯光路调节结构,成功实现了对道路照明的精确控制。

裂隙灯的结构与使用

裂隙灯的结构与使用
耳鼻喉科
裂隙灯可以观察鼻腔、咽喉部黏膜的炎症、肿胀、异物等问题,协助诊断鼻炎、咽炎等疾 病。
口腔科
裂隙灯可用于口腔黏膜、牙齿和牙周组织的检查,发现口腔溃疡、牙龈炎等口腔疾病。
皮肤科
除了在皮肤疾病检查中的应用外,裂隙灯还可以用于协助诊断其他皮肤相关疾病,如银屑 病、皮炎等。
THANKS
感谢观看
裂隙灯的用途
检查眼睛的表面
辅助诊断
裂隙灯可以观察眼睛的角膜、结膜和 巩膜等表面结构,以及是否有炎症、 感染、异物等问题。
裂隙灯可以辅助医生诊断各种眼部疾 病,如角膜炎、结膜炎、巩膜炎、白 内障、青光眼等。
检查眼前节
裂隙灯可以观察晶状体、玻璃体和视 网膜等眼前节结构,以及是否有白内 障、玻璃体混浊、视网膜病变等疾病。
1 2
裂隙调节器
控制光线的宽度,以适应不同部位的检查。
俯仰调节器
调节显微镜的角度,以便更方便地观察不同角度 的区域。
3
左右调节器
用于微调显微镜的位置,以准确对准观察区域。
免受强光刺激。
脚踏开关
用于控制照明系统和观察系统的开关。
电源适配器
为裂隙灯提供稳定的电源。
03
裂隙灯的使用方法
使用寿命。
反光镜
将光线反射并聚焦到观察区域,增 强照明效果。
光强调节器
可调节光线的强度,以满足不同观 察需求。
观察系统
01
02
03
显微镜
用于放大观察区域,提供 更清晰的视野。
目镜
通过目镜,医生可以直接 观察到被检查部位的细微 结构。
视度调节环
用于调节显微镜的焦距, 以便在不同距离下观察。
调节系统
在皮肤疾病检查中的应用

裂隙灯PPT课件

裂隙灯PPT课件

编辑版ppt
9
1.眼睑
• 观察位置是否对称,瞬目是否正常。 皮肤是否有红肿,潮红,脱屑,肿块, 眼睑闭合不全。
编辑版ppt
10
2.睑缘
• 睑缘皮肤,形态 是否正常,有无 红肿,脱屑。睑 板腺出口是否有 堵塞,红肿。泪 点位置是否正常, 是否有不正常分 泌物。麦粒肿。
编辑版ppt
11
3.睫毛
• 数量,生长顺序是否正常根部是否 有红肿,皮屑,分泌物。倒睫
• 2、 方法:蓝色灯光,黄色滤镜。 • 3、 应用:角膜炎或角膜溃疡,外物引起角
膜损伤的角膜荧光染色,硬性隐形眼镜的验 配。 • 此外,还有间接投照法、背面投照法、镜面 反射投照法、全内反射投照法。
编辑版ppt
7
• 四 眼部常规检查方法
• 嘱被检查者直视前方,用弥散法和低 倍率观察眼睑、睑缘、睫毛、角膜、瞳 孔和部分晶状体。
编辑版ppt
12
4.睑/球结膜
• 是否有充血,水肿 或异常增生。巩膜 颜色是否正常。
编辑版ppt
13
5.角巩膜缘
• 是否有充血染色等
编辑版ppt
14
6.角膜
• 形态透明性是否正常,有无癍痕,是 否有新生血管,染色,有无水肿
编辑版ppt
15
7.泪膜
• 泪膜破裂时间,泪液分泌测定
编辑版ppt
16
编辑版ppt
2
• 二、使用裂隙灯时应注意: • 1、调低室内光线。 • 2、调节目镜的焦距。 • 3、调整头部的托架。 • 4、调整固定的目标。 • 5、调整目镜间距,使检查者得以双
眼同时观察。
编辑版ppt
3
裂隙灯的照明方法及操作
(一)漫射照明法:

眼科裂隙灯的使用流程

眼科裂隙灯的使用流程

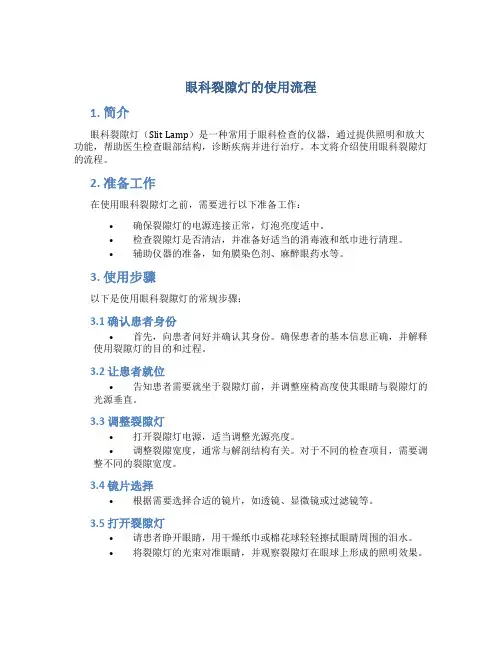

眼科裂隙灯的使用流程1. 简介眼科裂隙灯(Slit Lamp)是一种常用于眼科检查的仪器,通过提供照明和放大功能,帮助医生检查眼部结构,诊断疾病并进行治疗。

本文将介绍使用眼科裂隙灯的流程。

2. 准备工作在使用眼科裂隙灯之前,需要进行以下准备工作:•确保裂隙灯的电源连接正常,灯泡亮度适中。

•检查裂隙灯是否清洁,并准备好适当的消毒液和纸巾进行清理。

•辅助仪器的准备,如角膜染色剂、麻醉眼药水等。

3. 使用步骤以下是使用眼科裂隙灯的常规步骤:3.1 确认患者身份•首先,向患者问好并确认其身份。

确保患者的基本信息正确,并解释使用裂隙灯的目的和过程。

3.2 让患者就位•告知患者需要就坐于裂隙灯前,并调整座椅高度使其眼睛与裂隙灯的光源垂直。

3.3 调整裂隙灯•打开裂隙灯电源,适当调整光源亮度。

•调整裂隙宽度,通常与解剖结构有关。

对于不同的检查项目,需要调整不同的裂隙宽度。

3.4 镜片选择•根据需要选择合适的镜片,如透镜、显微镜或过滤镜等。

3.5 打开裂隙灯•请患者睁开眼睛,用干燥纸巾或棉花球轻轻擦拭眼睛周围的泪水。

•将裂隙灯的光束对准眼睛,并观察裂隙灯在眼球上形成的照明效果。

3.6 观察检查区域•使用裂隙灯显微镜,观察患者的角膜、虹膜、晶状体、玻璃体等眼部结构。

•借助显微镜的放大功能,医生可以详细观察眼球的各个部分,并寻找病变或异常。

3.7 检查其他结构•根据需要,医生可以在进一步检查其他结构,如眼睑、泪腺等。

3.8 记录所见•医生应该细致地记录观察到的异常或病变,并与患者进行沟通和解释。

3.9 检查完毕•完成检查后,关闭裂隙灯的电源。

•清理裂隙灯,包括镜片和其他部件,确保下一位患者使用前的卫生和安全。

4. 注意事项•在使用裂隙灯之前,医生必须对仪器进行适当的消毒和维护。

•注意保持患者和医生的安全,确保裂隙灯使用过程中不会对眼部造成伤害。

•在使用裂隙灯时,要遵循正确的操作步骤,以确保检查结果的准确性和可靠性。

裂隙灯显微镜的构造、原理和应用

裂隙灯显微镜的构造、原理和应用

裂隙灯显微镜的构造、原理和应用裂隙灯显微镜的构造各种裂隙灯显微的构造虽不完全相同,但主要构造可分为裂隙灯系统和显微镜系统两部分。

(一)裂隙灯系统包括光源、集光透镜、光栏盘、滤光片、投射透镜、反射镜或三棱镜。

1.光源为6伏30瓦的钨卤素灯,由钨丝螺旋构成杆形灯丝。

正确的灯丝位置是获得清晰裂隙光的关键。

2.集光透镜由两个平凸透镜以凸面相对组成。

通过集光透镜使灯丝的象集中于投射镜上。

3.光栏盘位于集光透镜与投射镜之间,盘上有大小不同的圆孔,通过圆孔可产生分别为O.2,2,3,5毫米的照射区。

由控制螺旋调节,可得到大小不同的长方形裂隙或小孔。

4.滤光片有无赤滤片、钴蓝滤片、减光片及减温片等,装在一可以转动的圆盘上,以便拨动更换。

5.投射透镜由集光透镜发出的灯丝象集中于投射镜上,再经过投射镜发出,可得到更为明亮而集中的光线。

6.反射镜或三棱镜根据不同类型的裂隙灯可分别选用反射镜或三棱镜。

因现代的裂隙灯的照明系统的长轴绝大多数与被检眼的眼轴是垂直的,所以必须使用反射镜或三棱镜才能使垂直的光线转向,投入被检眼。

显微镜系统双目立体显微镜由物镜,转象棱镜及目镜组成。

变换放大倍率多可自动调节。

两个目镜均有调节圈可适应检查者的不同屈光状态。

瞳孔距离也可随意调节。

目前我国已有多种型号的裂隙灯显微镜。

除一般台式裂隙灯显微镜外,还有轻便、手持裂隙灯。

除应用于眼科一般临床外,尚可便于会诊或卧位检查之用。

也可适用于农村、工矿基层医疗单位及部队野战医院。

裂隙灯显微镜的原理裂隙灯显微镜的原理即是集中光线的充分利用。

光线由强而集中的光源发出后,通过成组的集光镜的投射,在焦点处光线高度集中。

当此集中的光线经过眼的结构时,仅光线通过处的组织被照亮,其被照亮的部位与光线断面的大小和形状恰相符合,而被照处与其周围黑暗处有明显的对比。

这种现象和下列现象相似;如阳光经过小隙射入暗室,在光线通过处的浮尘因被照射而见其悬浮于空气之中。

此种现象名为Tyndall现象。

裂隙灯学习资料

裂隙灯学习资料
裂隙灯及裂隙灯图像分析系统
重庆上邦医疗设备有限公司
第一章 裂隙灯的基本原理和结构组成
1.1 基本原理 裂隙灯全称“裂隙灯显微镜检查仪”,它是眼科中使用最频繁的一种光学设
备。通过裂隙灯显微镜可以清楚地观察眼睑、结膜、巩膜、角膜、前房、虹 膜、瞳孔、晶状体及玻璃体前1/3,可确定病变的位置、性质、大小及其深度。 若配以附件,其检查范围将更加广泛。因而裂隙灯不仅是眼科医生检查的重 要设备,也成为配镜验光人员的必备和必须掌握的仪器。
裂 隙 宽 度: 1mm ~ 10mm连续可调(可选0-14mm)
光 斑 直 径:φ10、φ8、φ5、φ3、 φ1、 φ0.2(mm)(可选14mm)。
裂 隙 角 度:0 °~ 180° 可旋转
裂 隙 前 倾:0 ° 5° 10° 15° 20°
放 大 率:0.794 X
滤 光 片:隔热片、减光片、无赤片、钴蓝片
3.1.2 直接焦点照明法 直接焦点照明法是裂隙灯检查最基本的方法。该方法将裂隙灯光线的焦点和显
微镜的焦点调节到一起,然后进行检查。当用直接焦点照明法时,可以观察角膜的 弯曲度及厚度,有无异物及角膜后沉积物( KP ),以及浸润、溃疡等病变的层次和 形态;焦点向后推时,可观察到晶体的混浊部分及玻璃体前面1/3的病变情况;如用 圆锥光线,可检查房水内浮游的微粒。光线可分:宽光、窄光和圆锥光线三种。 (1) 宽光: 一般把裂隙光线放宽约>1mm。光线投射于角膜时可将角膜“切” 成平行六面体,六面体的前后两面相当于角膜的前后两面,两面之间的间距表示角 膜的厚度。光线投射于晶状体,也会形成平行六面体,六面体内包含多条光带,代 表晶状体内的结构。
像素有1500万(500D)和1800万(550D)(小数码的为1000万) 两种。此部件和光学体为一整体。 17).12.5X目镜

宠物裂隙灯的构造及其应用

宠物裂隙灯的构造及其应用

后照法
后部反光照明法是指将裂隙灯光源投照在被检查组织的后方, 通过后方组织反射或散射光线来检查眼部组织和结构。比如:观察 角膜时可以将光源投照在其后的虹膜或晶状体上,通过虹膜和晶状 体表面反射和散射光线来观察角膜上皮病变如水肿、水泡、角膜异 物、角膜瘢痕、新生血管、角膜后壁细小沉积物等。
在用后部反光照射法时,病变随背景反光颜色的不同而显出 不同的色泽。如晶状体小泡,当以晶状体后囊为反光屏时则呈蓝灰 色,而以眼底为背景时,则呈黄红色。
这是最常用的检查方法,此法常用于眼前 段的快速初步检查,包括眼睑、结膜、泪膜、 角膜、巩膜、前房、虹膜、瞳孔、晶状体等, 是检查角膜大体水肿的最好方法,将宽光束对 在角膜周边,使角膜水肿面在角膜中央呈现灰 色。
也可给眼睛做染色,增加滤镜观察哦!!
角膜缘分光照明法
角膜缘分光照明法:利用的是光线的全反射原理 与角膜的透明特性,先将裂隙灯光源直接投射在角膜 缘上,光线在角膜组织内形成全反射,在角巩膜缘上 形成一环形光晕,再将显微镜焦点聚焦在角膜上,可 以清晰地显示角膜组织的透明度情况,以对侧的角膜 缘处最清楚。适用于检查角膜的细微变化,常用于检 查角膜沉淀物、角膜浸润、角膜水疱、角膜血管、角 膜水肿和角膜瘢痕等病变。
源 摆
裂隙光源宽度和裂隙光源滤镜进行检查。
臂 刻
5.检查结束,将亮度、亮度、光源摆臂、裂隙光源宽 度
度和裂隙光源滤镜调至0刻度,然后关闭电源。
注意事项
对焦杆到镜头的距离既是裂隙灯显微镜 的焦距,也就是说对焦杆顶端平面的位 置就是焦点,必须将观察对象(观察点) 处于该位置附近才能观察,所以使用手 持式裂隙灯观察时务必做好保定,手持 裂隙灯使观察对象处于焦点附近,缓慢 移动找到最清晰的观察位置。

裂隙灯显微镜的使用流程

裂隙灯显微镜的使用流程

裂隙灯显微镜的使用流程简介裂隙灯显微镜是一种常用于材料科学、生物学、地质学等领域的显微镜设备。

它利用裂隙灯的原理来观察样品的细微结构和表面形貌。

本文将介绍裂隙灯显微镜的使用流程,包括设备开启、调节、样品放置和观察等内容。

使用流程1.开启设备–确保设备已经连接到电源,并确保电源开关处于关闭状态。

–打开设备上的电源开关,待指示灯亮起后,设备即可开始预热过程。

2.裂隙灯调节–在设备上找到裂隙灯控制钮,逆时针旋转该钮,将裂隙灯亮度调至最低。

–调节裂隙灯聚焦,保持样品表面亮度适中。

3.样品放置–取出待观察样品,并确保其表面清洁。

–使用工具将样品固定在显微镜玻璃片上,确保样品位置稳定。

–将显微镜玻璃片放置在显微镜平台上,并确保样品与裂隙灯光路正对。

4.光源调节–通过显微镜上的照明钮,调节照明光源的亮度,使得样品表面不产生过度的反射或阴影。

5.对焦调节–使用显微镜上的聚焦旋钮,逐渐调节焦距,直到样品的细节清晰可见。

6.观察样品–使用显微镜的目镜和物镜进行观察。

调节物镜的倍数,可以放大或缩小样品图像。

–使用显微镜平台上的移动钮,使得样品在视野内平稳移动,观察样品不同区域的细节。

7.记录和分析–使用笔记本或电子设备记录观察到的样品细节,可以绘制观察图或拍摄照片。

–对样品的结构、形貌等进行分析,并记录相关数据和观察结果。

8.关闭设备–在使用完毕后,首先将裂隙灯亮度调至最低,并将裂隙灯控制钮顺时针旋转至关机状态。

–断开设备与电源的连接,并将设备清洁干净,存放在适当的位置。

注意事项•在操作过程中要注意安全,避免因不当操作导致的意外伤害。

•使用前要仔细阅读设备的操作手册,并按照要求正确使用设备。

•在观察样品时,应注意保持显微镜的稳定,避免因震动等因素导致观察困难。

•对于不熟悉的操作或问题,可以寻求专业人士的指导和帮助。

•在关闭设备后,要及时清理和保养设备,以确保其正常和长期的使用。

结论裂隙灯显微镜是一种可用于观察样品结构和表面形貌的重要工具。

眼科实验报告裂隙灯

眼科实验报告裂隙灯

眼科实验报告裂隙灯引言裂隙灯是一种常用的眼科检查设备,通过产生一条细而聚焦的光线,可以观察眼睛前房、角膜、虹膜、水晶体等部位的细节。

本报告将介绍裂隙灯的原理、使用方法以及临床应用。

一、裂隙灯的原理裂隙灯通过将强光源(如白炽灯或氙气灯)发射的光束聚焦到一条窄缝上,然后照射到眼睛上。

光线经过角膜、虹膜和水晶体的折射和反射后,通过观察者的目镜进入眼镜,从而得到眼部结构的清晰图像。

裂隙灯通常配有一组滤光片,用于调节光线的颜色和强度,以便更好地观察眼部结构。

此外,裂隙灯还配备有可调节的光斑(即照射范围),可以根据需要调整为圆形或矩形。

二、裂隙灯的使用方法使用裂隙灯进行眼科检查需要按照以下步骤进行:1. 检查前准备:患者应坐在椅子上,让其靠近裂隙灯,保持眼部舒适放松。

2. 灯光调节:根据需要调整灯光的亮度和颜色,确保观察的光线适中。

3. 光斑调节:根据需要调整光斑的大小和形状,一般情况下照射范围应满足观察需求。

4. 观察眼部结构:通过目镜观察眼睛,注意前房、角膜、虹膜、瞳孔和水晶体等结构的细节。

5. 记录观察结果:使用医学术语将观察到的异常结构或病变进行记录。

三、裂隙灯的临床应用裂隙灯在眼科临床中有广泛的应用,常用于以下方面:1. 角膜检查:通过裂隙灯可以观察到角膜表面的损伤、炎症和溃疡等情况。

2. 前房检查:通过裂隙灯可以观察到前房液体的变化,判断是否存在前房积血、积液等情况。

3. 虹膜检查:通过裂隙灯可以观察到虹膜的颜色、纹理和形态变化,判断是否存在虹膜炎症、异物等情况。

4. 水晶体检查:通过裂隙灯可以观察到水晶体的透明度和形态变化,判断是否存在水晶体混浊、脱位等情况。

5. 瞳孔检查:通过裂隙灯可以观察到瞳孔的大小、形态和反应情况,判断是否存在瞳孔异常、瞳孔反应迟钝等情况。

结论裂隙灯作为一种常用的眼科检查设备,具有很大的临床价值。

通过调节光线和光斑的参数,医生可以观察到眼部结构的细节,帮助诊断和治疗眼部疾病。

裂隙灯显微镜培训课件

裂隙灯显微镜培训课件

02
随着科技的发展,裂隙灯显微镜技术也在不断更新,部分学员
对新技术了解不足。
缺乏实际应用经验
03
部分学员在理论学习方面表现较好,但在实际应用中仍存在不
足。
提出改进措施和建议,展望未来发展趋势
• 加强操作规范培训:针对部分学员操作不规范的问题,应加强操作规范 培训,确保每位学员都能正确掌握裂隙灯显微镜的使用技巧。
裂隙灯显微镜是眼科诊断的重要 工具之一,可以用于观察眼部组 织的微细结构和病变,为医生提
供准确的诊断依据。
眼科治疗
在眼科治疗中,裂隙灯显微镜也可 以用于手术导航、治疗监控等环节 ,提高手术的准确性和安全性。
科研教学
裂隙灯显微镜还可以用于科研和教 学领域,为眼科医生和科研人员提 供重要的实验工具和研究手段。
• 跟进新技术发展:随着科技的发展,裂隙灯显微镜技术也在不断更新, 应跟进新技术发展,及时向学员介绍新技术的应用。
• 加强实际应用培训:针对部分学员缺乏实际应用经验的问题,应加强实 际应用培训,提高学员的实际操作能力。
• 展望未来发展趋势:随着医疗技术的不断发展,裂隙灯显微镜技术将更 加先进和智能化。未来发展趋势包括更高清的成像质量、更智能的操作 方式以及更广泛的应用领域。同时,随着数字化和网络化技术的不断发 展,裂隙灯显微镜将更加便捷和高效。
降低医疗成本
裂隙灯显微镜操作简便,可快速准确地观察眼部病变,降低医疗成 本。
06
总结与展望:提高裂隙灯显微 镜使用效率和质量水平
总结本次培训内容及成果
裂隙灯显微镜基本原理和结构
介绍了裂隙灯显微镜的构造、工作原理以及在眼科检查中的重要性。
裂隙灯显微镜使用技巧和注意事项
详细讲解了如何正确操作裂隙灯显微镜,包括调节光源、选择合适的 放大倍数、保持清洁等。

裂隙灯检查方法

裂隙灯检查方法




角膜 1.检查时把裂隙灯调为 裂隙光 2.从角膜上层观察到角 膜的基本厚度 3.在角膜、结膜上皮损 伤或有溃疡时,可借助 荧光素染色进一步观察

前房 1.检查时把裂隙灯调为裂隙 光,裂隙光线取窄光源 2.裂隙灯裂隙的宽度约 2mm,选择不同角度 3.观察房水是否透明 4.房水会形成对流:靠近角 膜温度低房水向下流动;靠 近虹膜温度高使房水上升

三、临床上常用的六种检查方法 1.弥散照明法 :光源斜向投射并充 分开大裂隙,使眼表处于一种弥漫 性照明状态 此法主要用于眼前部组织的快速初 步检查,发现病变再改用其他方法


2.直接焦点照明法 (最常用)
光源从右侧或左侧40~65°角投射到角膜 组织上对组织进行细微的观察 此方法可以用于观察角膜、前房、晶状体和 玻璃体地正常结构和异常变化
玻璃体 将焦点移向晶状体的后面可以看到前部1/3玻 璃体的切面图 玻璃体有液化或混浊者可以看到有纱幕样纤 维随眼球而轻微飘动 在前部玻璃体出血、炎症时可以看到红色的 血液或炎症渗出物飘动。

谢谢大家!


3.后部照明法
裂隙灯光源取45°位置照射,显微镜正面观察
将光线投射到虹膜表面,形成一个模糊的光斑,该 光斑反射回来的光线射到角膜的后表面 观察角膜有新生血管后沉着物、角膜深层异物、角 膜深层血管、角膜血管翳等



4.角膜缘分光照明原理 先将裂隙灯光源投射到角膜缘上,这时在角 膜的其他部位出现明亮的光晕,将显微镜焦 点聚焦在角膜上,可以清晰地显示角膜组织 地透明度情况 检查角膜的云翳、水泡、血管、水肿和瘢痕 等病变



虹膜和瞳孔 1.先选择弥散光观察虹膜整 体情况,再调窄裂隙观察具 体细节(直接焦点法) 2.光源角度为从颞侧45度照 射 3.观察病人虹膜形状,强光 刺激瞳孔看是否有收缩

眼科裂隙灯的使用流程解 (2)

眼科裂隙灯的使用流程解 (2)

眼科裂隙灯的使用流程解析裂隙灯的定义和作用裂隙灯(Slit Lamp)是眼科诊断和治疗中常用的仪器,目的是通过放大和照亮眼睛的前部结构,以帮助医生检查和诊断眼部疾病。

裂隙灯还可以用于各种眼部手术过程,如角膜手术、白内障手术、眼底手术等。

主要的用途包括: - 检查眼部结构,如角膜、虹膜、巩膜等; - 观察眼前节的屈光系统,包括眼睑、前房、晶状体等; - 检查眼底和视网膜病变; - 评估角膜移植和白内障手术效果; - 协助眼部手术操作。

眼科裂隙灯的使用步骤使用裂隙灯需要一定的专业知识和技巧,以下是一般的使用流程:1.准备工作–确保裂隙灯的电源连接正常,并调整灯光亮度适中;–清洁裂隙灯的工作台和扶手;–准备所需的消毒纸巾、眼镜支架和消毒液。

2.确认病人身份和目的–与病人核对个人信息,确认其身份;–询问病人的症状和目的,明确需要观察的眼部结构。

3.让病人就坐–引导病人坐到裂隙灯前面的椅子上,并确保其舒适;–让病人将下巴和额头轻轻靠在扶手上。

4.设置合适的放大倍数–调节裂隙灯的放大倍数,一般在10至40倍之间,根据需要进行调整。

5.定位和对焦–调节裂隙灯的镜头位置,使之对准需要观察的眼部结构;–调节镜头对焦,使得观察到的显像清晰。

6.观察眼部结构–使用裂隙灯的光源照射眼部结构,可以通过不同的滤光片对光线进行调节;–用裂隙灯的可调节裂隙宽度照射眼部结构,调整裂隙的大小以方便观察。

7.记录和分析–在观察过程中,及时记录所看到的异常情况和重要发现;–根据观察结果分析病人的眼部状况,并与其他检查结果进行综合评估。

8.清理和消毒–使用消毒纸巾擦拭裂隙灯的工作台和扶手,保持清洁;–使用消毒液对眼镜支架进行消毒。

使用裂隙灯的注意事项在使用裂隙灯时,需要注意以下事项:•操作前要确保自己已经了解裂隙灯的基本使用方法和注意事项,避免伤害病人或自己;•使用前要检查裂隙灯的灯泡和电源线是否正常,如有异常应及时更换或修理;•操作时注意控制裂隙灯的光线强度,避免对病人眼睛造成不适或损伤;•保持裂隙灯的工作台和扶手的清洁,防止交叉感染;•定期对裂隙灯进行维护和保养,保持正常工作状态。

眼科设备二裂隙灯

眼科设备二裂隙灯
• 所谓共焦,就是裂隙系统和显微系统都对定焦面 调焦,也就是将裂隙的像成在定焦面上,显微镜 对此像调焦,正好看清楚裂隙的像。
• 所谓共轴,即无论裂隙臂或显微臂如何转动,显 微镜中观察到的裂隙不会移动(或在两臂成大角 度时稍有变形和移动)。
• 显微系统和照明系统的移动是通过一个 操纵杆或操纵轮来控制的,转动或推动 操作杆或操作轮,可以使它们相对头靠 架前后左右和上下移动,使得容易对焦。
TOPCON SL-D8Z
• 裂隙灯显微镜于1911年由Gullstrand发明,1920 年Vogt加以改进,目前世界各国的裂隙灯显微镜 都采用Vogt的基本原理。
• 瑞士900型裂隙灯是1958年开始成批生产的,是 一种比较典型的优良结构。德国1950年开始成批 生产裂隙灯显微镜以来,已形成系列产品,性能 良好。
光源在仪器下方的裂隙灯显微镜
• 拓普康Topcon • 佳能Canon • 尼德克 NIDEK • 蔡司Zeiss • 凯乐Keeler
• 裂隙灯中所使用的灯泡为钨丝灯泡, 为了安全起见,一般都是低电压的。 近一个时期有些裂隙灯使用了卤素灯 泡,它的亮度较高,这样的灯泡在裂 隙灯图像记录,或其他特殊检查如角 膜厚度测量等,是很需要的。
六、维护与保养事项
• 眼视光器械属于精密器械,其中很大一部 分是光学仪器。光学仪器需要注意维护与 保养,这里以裂隙灯显微镜为列,介绍光 学仪器的维护与保养问题。
• 1、裂隙灯显微镜是一种精密的光学仪器,通常情 况下,仪器应放在通风良好、环境干燥、相对湿 度不超过50%的室内,否则对仪器的金属零件镀 层和光学零件表面都有不良的影响。
• 这样的连接使得裂隙灯做常规眼前节检 查时优点非常明显,而在做特殊检测时 (如巩膜弥散照明法、后照明法或做前 房角镜测量),就需要将共焦进行调整, 让照明系统聚焦面稍微离开显微镜的调 焦面。

精华版!裂隙灯的详解及使用保养细则

精华版!裂隙灯的详解及使用保养细则

精华版!裂隙灯的详解及使用保养细则裂隙灯显微镜,是眼科检查必不可少的重要仪器。

裂隙灯显微镜由照明系统和双目显微镜组成,它不仅能使表浅的病变观察得十分清楚,而且可以调节焦点和光源宽窄,做成“光学切面”,使深部组织的病变也能清楚地显现。

一、基本结构裂隙灯的构造主要由两部分构成,即“裂隙灯”与“显微镜”。

为了便于裂隙光源从不同的角度照射眼睛各部位,以及显微镜从不同的角度观察眼睛,要求裂隙灯与显微镜在机械上都具有足够的左右摆动角。

裂隙灯的光源要求其裂隙边缘必须要非常平整,裂隙必须清晰的成像在左右摆动的圆心垂直面上,而显微镜的聚焦同样也必须聚焦在这个圆心垂直面上。

裂隙照明光源必须具有:1.裂隙的宽度在0至14mm范围内可调;2.裂隙的长短在1至14mm范围内可调(当长宽都是14mm时裂隙灯光实际是一个圆形光斑);3.裂隙的方向可调。

就是说裂隙光源可以是垂直的,也可以是水平的,还可以是斜的;4.光源的亮度可调;对于数字照相裂隙灯,还应具有亮度可调的背景照明灯光。

显微镜为立体双目结构,必须具备:1. 清晰的成像;2. 可调节目镜焦距,以适应操作者不同的眼屈光度;3. 可调节两目镜的距离,以适应不同操作者的瞳距;机械构造除了具备有上述的左右摆动功能外,还要具备三维可调的移动工作台;颌架装置可以固定病人头颅,颌架上的颌托上下可调以适应不同病人的头颅长短;固视灯可避免病人的眼睛不自觉的转动。

二、裂隙灯的照射方法一. 漫射式照射法:(图片解说)1. 检查系统设定:(1)灯光与接目镜的角度:10°~70°(2)灯光宽度:放宽至最大(3)灯光亮度:微弱至中等亮光(4)放大倍率:中等倍率至高倍率2. 操作观察项目:(1)眼球表面:上.下眼睑、睫毛、虹彩、球结膜、睑结膜及泪液品质。

(2)隐形眼镜的装配评估:镜片定位滑动情形、配戴后产生的症状。

二. 直接式照射法:(图片解说)常用1. 检查系统设定:(1)灯光与接目镜的角度:30°~45°(2)灯光宽度:细窄至微宽(3)灯光亮度:中等至最强亮光(4)放大倍率:中等倍率至高倍率2. 操作观察项目:(1)灯光细窄:可观察角膜的组织、厚度、异物侵入的位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2、直接照明:(常用) 后面几种检查的基础 基本特点裂隙与显微镜的焦点重合 光源从右侧或左侧40~65角度投射到角膜组织,对组织进行细微观察 用于观察角膜、前房、晶状体和玻璃体地正常结构和异常变化。 可分为宽光带照明法、窄光带照明法和圆锥光照明法
宽光带照明
宽光带照明法:是用宽裂隙照射,光带约为 2mm宽,与显微镜观察系统约成45度角
主要用于检查角膜基质和上皮的混浊,判断混浊 或浸润的深度,
也可以观察角膜瘢痕、角膜营养不良、及角膜新 生血管
可精确判断病变的位置、程度和性质,分辨角膜 伤口是否为穿通等
圆锥光带照明
圆锥光照明法:是将光带的高度和宽度最大限度 地变窄,通常用极小直径的圆孔以代替裂隙而投 射圆锥光,与显微镜的观察系统成45度角
裂隙灯的结 构与使用
一、裂隙灯照明方法 二、裂隙灯检查内容及对应的照明方法 三、裂隙灯如何检查隐形眼镜配适
1、在硬性隐形眼镜(OK镜、RGP)中的应用 2、在软性隐形眼镜中的应用 3、镜片的检查
1、弥散照明:(基本) 光源斜向投射充分开大裂隙,使眼表处于弥漫性照明状态。 主要用于眼前部组织的快速初步检查。 发现病变则改用其他方法。
此法检查时要求诊室为完全暗的环境,观察时光 线要聚焦于晶状体的前表面与角膜内皮面之间前 房中央
该检查主要用来检查前房中是否存在闪辉(蛋白 质)或漂浮的细胞
3、后部照明法:
裂隙光源取45度位置照射,显微镜正面观察。
将光源投射到虹膜表面,形成一个模糊的光斑,该光斑反射回来的光线 射到角膜后表面,检查者不用看边界清楚的被照处,就能看到在光亮背 景上出现的角膜病变。
睑缘及睫毛
检查者:1、用裂隙灯弥散光观察 2、裂隙灯光强度调为中等 3、光源角度45度 4、显微镜放大倍率应调为10倍 5、观察顺序从鼻侧到颞侧 6、检查时嘱被检者向正前方看 7、检查时间应控制在5~8秒之间
泪器
检查者:1、用裂隙灯弥散光检查 2、裂隙灯的光强度调为中等 3、光源角度为颞侧45度 4、显微镜放大倍率应调为10倍 5、检查时嘱被检者向颞侧看
检查隐形眼镜配适
5、镜面反光照明法: 利用角膜和晶体前后表面都是非常光滑、具有镜面性质可以 反射光线进行的一种检查方法。患者注视正前方,将裂隙光 源从颞侧照射到患者的眼睛上,裂隙光线的宽度掌握在 0.3mm左右(裂隙灯与显微镜的夹角越大裂隙可大一些,相 反,裂隙应小一些)裂隙灯的焦点调到要观察的目标上,如 角膜,使其在角膜上形成一个长方体,在角膜的长方体的右 侧可见一个很小很亮的反光点,这就是角膜面的镜面反光点, 观察镜面反光点可以了解角膜表面的活内皮面的形态学变化 6、间接照明法: 将裂隙灯的光线聚焦在观察目标的旁边,再用显微镜观察目标。 可用于血管翳的检查。
震颤,有无撕裂、穿孔或异物,与角膜或晶体有无粘连。 用弥散光可以观察瞳孔的大小、形状、位置、两侧是否对称、瞳孔有
无闭锁。 利用裂隙灯的开关了解瞳孔对光反射是否灵敏。
晶状体
检查者:1、检查时把裂隙灯调为裂隙光,裂隙灯光亮调为高度。 2、裂隙灯光源角度调为左右各10~45度 3、裂隙灯放大倍率应调为高倍 4、检查时嘱被检者向前看 5、裂隙灯裂隙的宽度2mm,裂隙灯取窄光源对准瞳孔区,将
裂隙灯检查的内容和照明方法
裂隙灯检查由外向内的基本检查顺序是: 眼睑——睑缘——睫毛——泪器——睑结膜——球结膜——结膜囊—— 角膜巩膜缘——泪膜——角膜——前房——前房角——虹膜——瞳孔— —后房——晶状体 检查时:先右眼后左眼。
平均每只眼睛检查120秒 有具体问题再作进一步检查
眼睑
检查者:1、检查时把裂隙灯调为弥散光 2、裂隙灯光强调为中度 3、光源角度为左(右)各45度 4、裂隙灯放大倍率调为低倍 5、检察时可嘱被检者闭眼。 6、检查时间应控制在5~8秒之间
5、翻眼皮时应注意手法,如怀疑有充血或滤泡应放大倍率观 察
6、检查时间应控制在8~15秒之间
角膜பைடு நூலகம்
检查者:1、一般采用直接焦点照明法、后部照明法、间接照明法、镜 面反光照明、角膜缘分光照明法等多种照明方法交替使用来观察角膜
2、检查时把裂隙灯的光调为裂隙光
3、裂隙灯亮度调为中等
4、调整裂隙灯光源的角度、宽度,检查顺序从被检者的鼻侧 到颞侧,从角膜上皮层观察到角膜的基本厚度
适用于观察角膜新生血管后沉着物、角膜深层异物、角膜深层血管、角 膜血管翳等。
4、角膜缘分光照明:
利用角膜的透明性光线在角膜组织内形成全反射。
先将裂隙灯光源投射到角膜缘上,这时在角膜的其他部位出现明亮的光 晕,将显微镜焦点聚焦在角膜上,可以清晰地显示角膜组织的透明情况,
用于检查角膜的云翳、水泡、血管、水肿和瘢痕等病变。
6、应观察到被检者的上泪小点和下泪小点 7、检查时间应控制在5~8秒之间
结膜
检查者:1、检查时先把裂隙灯调为弥散光,看睑结膜整体情况。然后 将裂隙灯的光调为裂隙光从被检者的鼻侧到颞侧细致的检查1~2遍(睑 结膜需翻转上眼睑才能看清)
2、光强度调为中等
3、光源角度为45度
4、检查上眼结膜时嘱被检者向下看,检查下眼结膜时嘱被检 者向上看
5、检查时间应控制在10~20秒之间
6、检查时应不时的嘱被检者眨眼,以观察被检者的泪膜情况
角膜
注:角膜上皮检查:光源角度为45度,光亮中等强度
角膜基质检查:光源角度为从鼻侧到颞侧,裂隙宽度2mm,光亮 中等强度
角膜内皮检查:光源角度为从鼻侧到颞侧,裂隙宽度2mm,光亮 中等强度
在角膜、结膜上皮损伤时,可借助荧光素染色进一步观察:浸湿染 色条与被检者结膜相接触。让患者瞬目后不要眨眼,此时可见角膜、结 膜破损处有嫩绿色染夜,上皮完整处不着色。此方法也可用于观察泪膜 情况
虹膜和瞳孔
检查者:1、将裂隙光聚焦在虹膜上,先选择弥散光观察虹膜整体情况, 再调窄裂隙观察具体细节(直接焦点法)调节裂隙的强度,观察瞳孔在 光照下的反应。
2、光源角度为从颞侧45度照射
3、裂隙灯放大倍率调为低倍
4、检查时嘱被检者向前看
5、观察被检者虹膜形状,强光刺激看是否有收缩 主要观察虹膜纹理是否清楚,颜色是否正常,有无新生血管、结节、
焦距对准晶状体扫描瞳孔区晶体情况。 主要观察晶状体是否透明,位置是否正常,如有浑浊注意其范围,形状, 颜色必要时要进行散瞳检查。
玻璃体前三分之一
将焦点移向晶状体的后面可以看到前部1/3玻璃体的切 面图,玻璃体有液化或混浊者可以看到有纱幕样纤维随眼 球而轻微飘动。在前部玻璃体出血、炎症时可以看到红色 的血液或炎症渗出物飘动。 目前借助前置镜也可观察到 眼底情况。
宽光带照明法主要用于检查角膜上皮、角膜内皮、 泪膜以及隐形眼镜配适的检查
也用于检查角膜基质和上皮的混浊并判断混浊或 浸润的深度
也可观察角膜的瘢痕、角膜营养不良、角膜神经 末梢及角膜新生血管
窄光带照明
窄光带(光学切面)照明法:是用尽可能的裂隙 光照射,与显微镜观察系统约成45度角,在角膜 及晶状体等组织上形成一个很薄的光学切面
相关文档
最新文档
