实验七、中断技术实验八、基本时钟和定时器实验报告实验七、中断技术一、实验目的1. 了解中断原理，包括对中断源、中断向量、中断类型号、中断程序以及中断相应过程的理解；2. 掌握单片机C语言中断程序设计方法。
二、实验任务1. 中断相应过程的理解（1）在中断子程序的定义之前，有一条预编译指令，观察其中的中断向量即可知道中断源。
如本程序中的预编译指令是“#pragma vector=PORT1_VECTOR”可知中断源是P1.0~P1.7的八个引脚（准确说应该是P1.3）。
在知道中断源的情况下，通过查表可以知道中断其对应的中断类型号是3。
从程序中看出中断标志位用的是Bit3，所以将P1.3与按键连接。
实验现象：当操作时，LED灯一直闪烁，当按下K4（与P1.3相连）时，灯停止闪烁，蜂鸣器响三声之后灯继续闪烁。
（2）port_ISR被在满足条件的时候被硬件执行，不受软件操控，所以程序中并没有调用这个函数的语句但是仍可以被执行。
中断响应过程：由于在该程序中用到的是可屏蔽中断，中断相应需要满足三个条件：中断总控位、中断分控位、中断源发出请求（即中断标志位置位）。
在程序中已经将中断总控位和分控位置于允许状态所以只需要中断标志位置位即可，所以当在按键的下降沿时（由P1.3作为中断源），中断标志位被置位，即P1IFG&BIT3被置位，则中断子程被硬件自动运行，也就是函数port_ISR被执行。
（3）当在运行完port_ISR时，如果中断标志位没有被清零则当跳出中断子程之后，由于依然满足中断相应的条件，所以中断会被继续执行，即中断将被一直运行下去。
（4）在将PORT1_VECTOR改为PORT2_VECTOR之后在单片机上运行，发现按键不再能够使蜂鸣器响起，但是按键时原来闪烁的LED灯会暂停非常短暂的时间。
这说明在按键时虽然程序暂时中断，但是并没有去执行中断子程里面的东西。
在main函数入口处加入一断点时，按键时原来闪烁的LED灯会停止闪烁，并且程序会停止在断点处。
单片机中断实验实训报告
一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。
中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。
本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。
二、实验目的1. 熟悉单片机中断系统的基本概念和原理。
2. 掌握中断源、中断优先级、中断服务程序等基本概念。
3. 学会使用单片机的中断系统实现实时响应外部事件。
4. 培养动手实践能力和问题解决能力。
三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。
（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。
b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的点亮和熄灭情况。
2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的闪烁情况。
3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断和外部中断，设置中断优先级。
c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。
d. 编译程序，下载到单片机实验板上。
单片机定时器及外部中断实验报告
单片机实验报告(二)实验名称：定时器及外部中断姓名：张昊学号：110404247班级：通信2班时间：2013.11南京理工大学紫金学院电光系一、实验目的1、学习定时/计数器的应用；2、学习外部中断技术的基本使用方法；3、学习中断处理程序的编程方法。
二、实验原理（1）以P1口作为输出口，定时器实现1s定时，实现显示数的1s加1，外部中断0键盘外接BUTTON，实现对显示数快速加1的控制。
（2）系统板上硬件连线把“单片机系统”A2区的J61接口的P1.0～P1.6端口与D1区的J52接口相连。
把“单片机系统”A2区的INT0端口用导线连接到D1区的KEY1端口上；三、实验内容利用定时器中断控制1s的输出，使用外部中断0使得显示的数加1. 程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(){uint x,y;for(x=100;x>0;x--)for(y=110;y>0;y--);}uchar m,flag;void main(){uchar a,b;TMOD=0x01;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EX0=1; EX1=1; PX1=1; ET0=1; EA=1; 中断开启TR0=1;m=0; P1=0;while(1){while(flag==0); flag=0;if(m==100) m=0;m++;a=m/10;b=m+a*6;P1=b;}}void timer0() interrupt 1 using 0{uchar t;TH1=(65536-50000)/256;TL1=(65536-50000)%256;if(t<20) t++;else { flag=1; t=0; }}void exter0() interrupt 0 using 1{if(INT0==0) delay();if(INT0==0) flag=1;}void exter1() interrupt 2 using 2{if(INT1==0) delay();if(INT1==0) m=0;}将编译好的程序下载到仿真电路中四、小结与体会通过本次定时器中断实验，我对定时器的工作原理有了更加深入的理解，这也是建立在向同学请教的基础上。
中断原理实验报告总结(3篇)
第1篇一、实验目的本次实验旨在通过实际操作，加深对中断原理的理解，掌握单片机中断系统的工作机制，学会外部中断和定时/计数器的使用，以及串口数据发送和接收的方法。
二、实验内容1. 外部中断原理及使用（1）实验原理：通过实验，了解外部中断的工作原理，掌握外部中断的使用方法，包括中断源的设置、中断服务程序的编写和中断请求的处理。
（2）实验步骤：设置外部中断源，编写中断服务程序，实现按键控制LED灯亮灭。
2. 定时/计数器的使用（1）实验原理：通过实验，了解定时/计数器的工作原理，掌握定时/计数器的使用方法，包括定时/计数器的初始化、定时/计数器的启动和停止、定时/计数器的中断处理。
（2）实验步骤：设置定时/计数器，实现LED灯的闪烁。
3. 串口数据发送和接收（1）实验原理：通过实验，了解串口通信的工作原理，掌握串口数据发送和接收的方法，包括串口初始化、发送和接收数据的流程。
（2）实验步骤：实现单片机与计算机之间的串口通信，发送和接收数据。
三、实验结果及分析1. 外部中断实验结果及分析实验中，通过按键控制LED灯亮灭，实现了外部中断的基本功能。
实验结果表明，当按键被按下时，外部中断请求信号被触发，中断服务程序被执行，LED灯状态发生改变。
2. 定时/计数器实验结果及分析实验中，通过定时/计数器实现LED灯的闪烁，实现了定时功能。
实验结果表明，定时/计数器能够按照设定的周期产生中断，中断服务程序能够按照要求执行。
3. 串口数据发送和接收实验结果及分析实验中，通过串口通信实现单片机与计算机之间的数据传输。
实验结果表明，单片机能够按照设定的波特率发送和接收数据，计算机端能够正确接收并显示数据。
四、实验总结1. 通过本次实验，加深了对中断原理的理解，掌握了单片机中断系统的工作机制。
2. 掌握了外部中断、定时/计数器和串口通信的使用方法，为后续学习和实践打下了基础。
3. 在实验过程中，培养了动手实践能力，提高了解决问题的能力。
北理计算机原理与接口技术实验2利用中断方式设计数字时钟

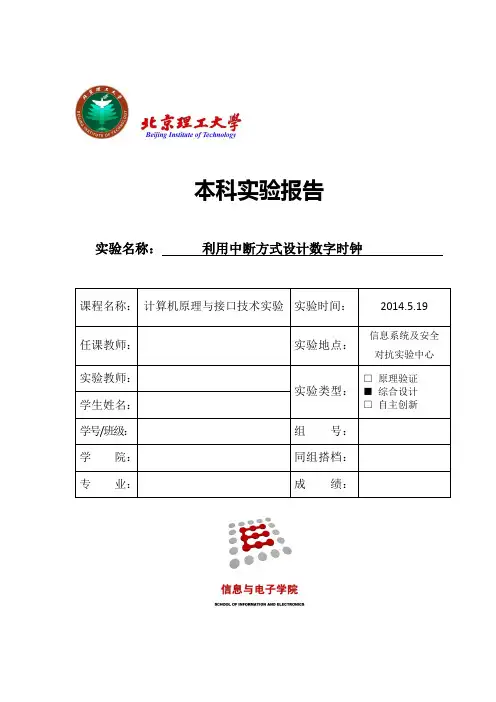

本科实验报告实验名称：利用中断方式设计数字时钟课程名称：计算机原理与接口技术实验实验时间：2014.5.19任课教师：实验地点：信息系统及安全对抗实验中心实验教师：实验类型：□原理验证■综合设计□自主创新学生姓名：学号/班级：组号：学院：同组搭档：专业：成绩：实验二利用中断方式设计数字时钟一、实验目的1.掌握PC 机中断处理系统的基本原理。
2.熟悉定时/计数器8254 工作原理及其编程方法。
3.利用实验板上的8254 定时器为中断源发中断申请，中断请求用IRQ3（系统总线区的IRQ）。
4.熟悉数码管显示原理，掌握数码管显示接口技术。
5.学习数字时钟原理，实现数字时钟。
6.掌握中断控制器8259 管理。
二、实验内容与步骤1.接线：三、实验原理1. PC 机用户可使用的硬件中断只有可屏蔽中断，由8259 中断控制器管理。
中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU 发出可屏蔽中断请求。
IBMPC、PC/XT 机内有一片8259 中断控制器对外可以提供8 个中断源：中断源中断类型号中断功能IRQ0 08H 时钟IRQ1 09H 键盘IRQ2 0AH 保留IRQ3 OBH 串行口2IRQ4 0CH 串行口1IRQ5 0DH 硬盘IRQ6 0EH 软盘IRQ7 0FH 并行打印机8 个中断源的中断请求信号线IRQ0～IRQ7 在主机的62 线ISA 总线插座中可以引出，系统已设定中断请求信号为“边沿触发”，普通结束方式。
对于PC/AT 及286 以上微机内又扩展了一片8259 中断控制，IRQ2 用于两片8259 之间级连，对外可以提供16 个中断源：中断源中断类型号中断功能IRQ8 070H 实时时钟IRQ9 071H 用户中断IRQ10 072H 保留IRQ11 O73H 保留IRQ12 074H 保留IRQ13 075H 协处理器IRQ14 076H 硬盘IRQ15 077H 保留实验系统总线区的IRQ 接到了3 号中断IRQ3 上，即进行中断实验时，所用中断类型号为0BH。
中断及定时器实验报告
一、实验目的1. 理解中断和定时器的基本概念及工作原理。
2. 掌握51单片机中断系统和定时器的配置方法。
3. 学会使用中断和定时器实现特定功能，如延时、计数等。
4. 培养动手实践能力和问题解决能力。
二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。
51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。
定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。
51单片机有两个定时器，即定时器0和定时器1。
定时器可以工作在模式0、模式1、模式2和模式3。
三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。
2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断，实现LED灯闪烁。
3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。
四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。
当按下按键时，LED灯亮；松开按键时，LED灯灭。
2. 定时器中断实验：成功实现了LED灯闪烁。
LED灯每隔一定时间闪烁一次，闪烁频率可调。
3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。
定时器及中断实验报告
实验十二定时器及中断（1秒基时）一、实验内容及实验电路及步骤1．产生1S延时的设计：（11.0592MHZ）方案1：定时器0定时加软件计数。
1）采用定时器0，方式1，定时50MS中断。
当1S 时间到后，使P1.0 闪亮。
一个机器周期为=(1/11.0592Mhz)*12us。
定时器0的定时初值=（65536-50000/(1/11.0592Mhz*12us）)=(65536-46080)=19456=4C00H软件计数：计数器采用R2，计数20 次。
实验电路如图4-4所示：用导线将A2区的P10与D1区的LED1相连。
图4-4 定时器0实验接线图参考程序:ORG 8000HAJMP MAINORG 800BHAJMP T0SMAIN:MOV SP,#60HMOV TMOD,#01HMOV TH0,#4CHMOV TL0,#00HMOV R2,#00HMOV IE,#10000010BSETB TR0CLR P1.0SJMP $T0S: MOV TH0,#4CHMOV TL0,#00HINC R2CJNE R2,#20,NEXTCPL P1.0MOV R2,#00HNEXT:RETIEND定时器0定时，软件计数：定时50ms,发生溢出，产生中断；R2控制循环次数，R2=#20,即循环20次，定时时间间隔为：50×20＝1000ms＝1S.2）采用定时器0，方式1，定时50MS，查询方式，当1S 时间到后，使P1.0 闪亮。
用导线将A2区的P10与D1区的LED1相连。
参考程序：ORG 8000HAJMP MAINMAIN: MOV TMOD,#01H ;T/C0定时，方式1。
MOV TH0,#4CH ;T0 定时50MS。
MOV TL0,#00HMOV R2,#00H ;软件计数器初值SETB TR0LOOP：JBC TF0,T0SSJMP LOOPT0S: MOV TH0,#4CHMOV TL0,#00HINC R2CJNE R2,#20,NEXT ;1S使P1.0取反一次。
中断实验报告
中断实验报告中断实验报告引言：实验是科学研究的重要手段之一，通过实验我们可以验证假设、探索未知，从而推动科学的发展。
然而，在科学研究中，有时我们需要中断实验，即提前终止实验的进行。
本文将探讨中断实验的原因、影响以及如何合理应对中断实验。
一、中断实验的原因1. 实验设计不合理：有时实验设计可能存在缺陷，导致实验无法顺利进行。
例如，实验中所使用的仪器设备出现故障，无法正常进行测量，或者实验所需的材料无法获得等等。
2. 实验目的达成：有时实验可能提前达到预设的目标，进一步的实验将无法为研究提供更多有意义的信息。
在这种情况下，中断实验是合理的决策。
3. 实验数据异常：实验数据的异常可能是由于实验操作错误、外界干扰等原因引起的。
当数据异常严重影响实验结果的可靠性时，中断实验是必要的。
二、中断实验的影响1. 时间和资源浪费：中断实验将导致之前投入的时间和资源白白浪费。
这对于实验室、研究团队以及资金支持者来说都是不可忽视的损失。
2. 数据不完整：中断实验可能导致实验数据不完整，无法得出准确的结论。
这对于科学研究的可靠性和有效性产生负面影响。
3. 研究进展受阻：中断实验可能会延缓研究进展，使得科学研究的推进受到限制。
这对于科学家和研究机构来说是一种挑战。
三、合理应对中断实验1. 重新评估实验设计：在中断实验后，需要重新评估实验设计，找出问题所在，并进行改进。
这有助于避免类似问题再次发生。
2. 数据分析和总结：对已经获得的数据进行分析和总结，尽可能提取有用的信息。
这有助于在中断实验后仍能得出一定的结论。
3. 寻找替代方案：在中断实验后，可以考虑寻找替代方案，以达到原本实验的目的。
这有助于减少时间和资源的浪费，并继续推进研究工作。
4. 合作与交流：与其他研究团队进行合作和交流，分享经验和资源，有助于克服中断实验带来的困难，推动科学研究的进展。
结论：中断实验是科学研究中常见的情况，它可能由多种原因引起，并对研究工作产生不可忽视的影响。
