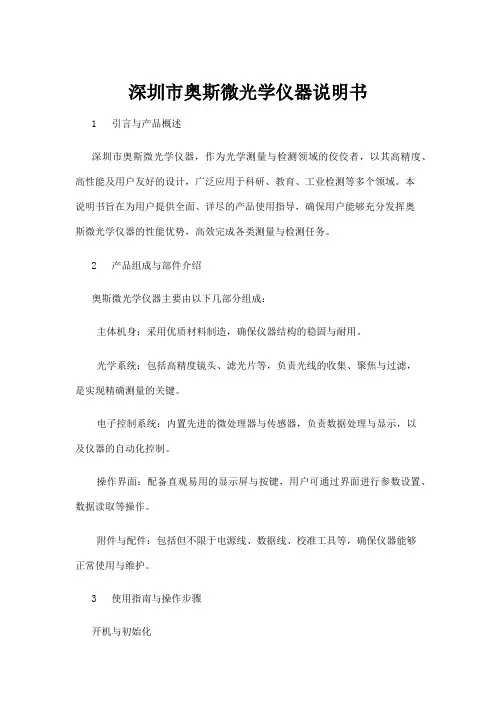

【商品说明书】深圳市奥斯微光学仪器说明书
深圳市奥斯微光学仪器说明书1️⃣ 引言与产品概述深圳市奥斯微光学仪器,作为光学测量与检测领域的佼佼者,以其高精度、高性能及用户友好的设计,广泛应用于科研、教育、工业检测等多个领域。
本说明书旨在为用户提供全面、详尽的产品使用指导,确保用户能够充分发挥奥斯微光学仪器的性能优势,高效完成各类测量与检测任务。
2️⃣ 产品组成与部件介绍奥斯微光学仪器主要由以下几部分组成:主体机身:采用优质材料制造,确保仪器结构的稳固与耐用。
光学系统:包括高精度镜头、滤光片等,负责光线的收集、聚焦与过滤,是实现精确测量的关键。
电子控制系统:内置先进的微处理器与传感器,负责数据处理与显示,以及仪器的自动化控制。
操作界面:配备直观易用的显示屏与按键,用户可通过界面进行参数设置、数据读取等操作。
附件与配件:包括但不限于电源线、数据线、校准工具等,确保仪器能够正常使用与维护。
3️⃣ 使用指南与操作步骤开机与初始化连接电源线,按下电源开关,仪器进入启动状态。
等待显示屏亮起,进入主界面,根据提示进行初始化设置。
参数设置通过操作界面,选择所需的测量模式与参数,如测量范围、精度要求等。
根据实际需要,调整光学系统的配置,如更换滤光片、调整焦距等。
样本放置与测量将待测样本放置于仪器指定的测量位置,确保样本稳定且符合测量要求。
启动测量程序,仪器将自动进行数据采集与处理,并在显示屏上实时显示测量结果。
数据记录与分析测量完成后,用户可将数据导出至计算机或其他存储设备,进行进一步的分析与处理。
仪器支持多种数据格式输出,如Excel、CSV等,便于用户进行数据管理与报告编写。
维护与保养定期检查光学系统的清洁度,必要时使用专用清洁工具进行清理。
注意保持仪器工作环境的整洁与干燥,避免灰尘与潮湿对仪器造成损害。
遵循制造商的建议,定期进行仪器的校准与维护,确保测量结果的准确性。
注意事项在使用过程中,应避免剧烈震动与撞击,以免影响仪器的性能与寿命。
未经专业培训的人员,不得擅自拆解或修理仪器,以免发生意外。
红雷达 SLHH1053FL-33-3030-CY 路灯透镜说明书
产品说明书(PART DESCRIPTION)产品名称路灯透镜 (PRODUCT NAME )产品型号SLHH1053FL-33-3030-CY ( PRODUCT NO)版本号01A(EDITION NO)说明书编号20161209062 (MANUAL NO.)日期2016.12.09(DATE)目录(CATALOGUE)产品照片(Product photographs) (3)产品图纸(Product drawings) (4)光照及角度曲线(Illumination and Angle curve) (5)测试数据(Test data) (6)包装方式(Packing) (7)使用说明(Instructions) (8)SLHH1053FL-33-3030-CY产品照片(Product photographs)正面(Face)反面(Inverse)备注(Note):(1) 透镜材料为PMMA,颜色为透明。
(Lens material is PMMA,and color is transparent.(2) 禁止用任何工业溶剂清洗透镜,例如酒精。
(Never use any commercial cleaning solvents on lenses, like alcohol.产品图纸(Product drawings)备注(Note):(1)必须按照上面规定的尺寸来制造产品。
(Specific size can be made according to requirements.)(2)这里所有的尺寸都为毫米,图纸和产品是相对应的。
(The unit of all the dimensions is mm, and the drawing follows a certain proportion.)(3)工作时控制的温度变化范围: -40℃~+ 80℃(Operating Temperature range -40℃ ~ + 80℃ )(4)贮存温度:0℃ ~ + 40℃(Storage Temperature range 0℃ ~ + 40℃)光照及角度曲线(Illumination and Angle curve)测试数据(Test data)出光角度(Out Light Range Degree)光源 (LIGHT SOURCE)透镜(LENS)10% 25% 50% 75%Nicha757 SLHH1053FL-33-3030-CY100 80 64 54包装方式(Packing)1、SLHH1053FL-33-3030-CY包装方式(packing):1.1、包材(Packaging material):130*280*0.5mm (FPB-02腹膜袋);32*26.5*25cm( PC38K纸箱);1.2、数量(QTY):1PCS/ FPB-02腹膜袋,4PCS*28层=112PCS/PC38K箱 1.3、包装示意图(Packaging schemes ):1PCS/FPB-02复膜袋R o H SI T EM NO:Q T Y:P C SL O T:4PCS*28层/PC38K纸箱总共每箱:4PCS*28层=112PCS/箱1PCS产品使用说明(Instructions)(1)如果必须清洗透镜请用少量水和柔软的布(无尘纸)擦拭。
全自动焦度计的使用
0.25~1.00 ≤3.0
1.25~2.00 ≤2.0
2.25~8.00 ≤1.0
≥8.25 ≤0.5
注:镜片的光学中心应位于镜圈几何中心垂直方向上下3mm的范围内。
XXXXXXXXXX
XXXXXXXXXXX
配装眼镜的柱镜轴位偏差必须符合下表规定
XXXXXXXXXX
XXXXXXXXXXX
XXXXXXXXXX
XXXXXXXXXX
XXXXXXXXXXX
• ● 对比度旋钮:用来调节显示屏的对比度。 • ● 打点旋钮:用来标记镜片中心及散光镜片的光轴。 • ● 镜片台旋钮:前后移动镜片台,测量镜片直径(可以在 旋钮下方刻度读取测量镜片直径)。 • ● 镜片台:用来固定镜架方向。测量时让镜框底部靠在 镜片台上。不能直接移动镜片台。只能用镜片台旋钮移动 镜片台。 • ●打印机:用来打印测量数据。 • 注:过一段时间无任何操作时,仪器会自动进入屏保状态, 屏幕保护时间可以在菜单中设定,若要恢复测量状态,可 按任意键。
技术指标
25
0至6
XXXXXXXXXX
XXXXXXXXXXX
仪器保养
XXXXXXXXXX
XXXXXXXXXXX
三、清洁仪器
• • • • • • • • • • • • • • • • • l、当机器外壳变脏后,可用干燥柔软的布擦拭。如果是污渍,可用 布沾上中性洗涤剂轻轻擦拭.再用干镜布擦干。 2、清洁防护玻璃,用吹气球吹掉玻璃上的灰尘,如果仍然很脏.用 镜片布轻轻擦掉,定期清洁保护镜片,清理时向上移开镜片支座。 注:切勿擦划伤玻璃,划伤玻璃影响测量精度。 3、勿用酒精、汽油、乙醚、丙酮等化学液体擦拭壳体表面。 四、标记墨水的补充 当标记颜色变浅之后,请补充 油墨。 请用指定的油墨进行补充。 (1) 取下油墨瓶盖,确保油 墨可顺畅挤出。 (2) 拨开笔尖,将油墨瓶尖 头对准机身的储墨槽,轻轻 挤压油墨瓶,使油墨槽缓缓渗吸油墨。 (3) 将剩余油墨加盖瓶盖,放置阴暗处保存。 (4) 清洁机身。

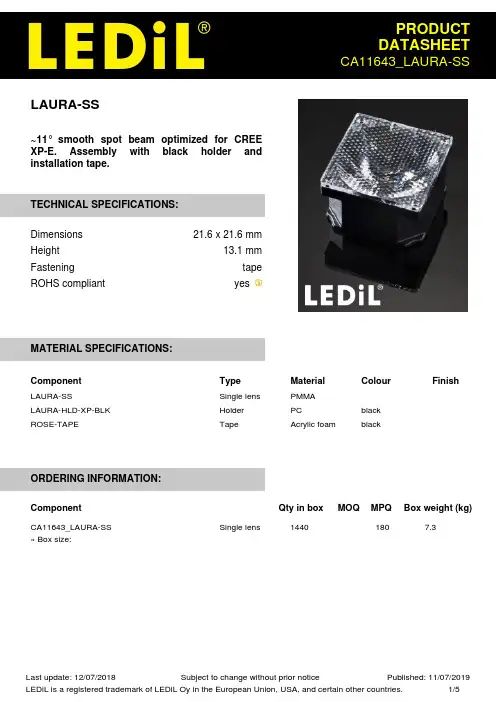

LAURA-SS单透镜产品规格说明书
LAURA-SS~11° smooth spot beam optimized for CREEXP-E. Assembly with black holder andinstallation tape.TECHNICAL SPECIFICATIONS:Dimensions21.6 x 21.6 mmHeight13.1 mmFastening tapeROHS compliant yesMATERIAL SPECIFICATIONS:Component Type Material Colour Finish LAURA-SS Single lens PMMALAURA-HLD-XP-BLK Holder PC blackROSE-TAPE Tape Acrylic foam blackORDERING INFORMATION:Component Qty in box MOQ MPQ Box weight (kg)Single lens 1440 180 7.3CA11643_LAURA-SS» Box size:See also our general installation guide: /installation_guidePHOTOMETRIC DATA (MEASURED):LEDXP-E FWHM / FWTM 11.0° / 18.0°Efficiency 93 %Peak intensity 16.5 cd/lm LEDs/each optic 1Light colourWhiteRequired components:LEDXP-E-HEW FWHM / FWTM 12.0° / 24.0°Efficiency 92 %Peak intensity 11.7 cd/lm LEDs/each optic 1Light colourWhiteRequired components:LEDXP-G FWHM / FWTM 12.0° / 24.0°Efficiency 93 %Peak intensity 12.5 cd/lm LEDs/each optic 1Light colourWhiteRequired components:LEDXP-G2FWHM / FWTM 12.0° / 22.0°Efficiency 92 %Peak intensity 14.3 cd/lm LEDs/each optic 1Light colourWhiteRequired components:PHOTOMETRIC DATA (SIMULATED):LED Z5FWHM / FWTM10.0°Efficiency %LEDs/each optic1Light colour WhiteRequired components:GENERAL INFORMATION:NOTE: The typical beam angle will be changed by different color, chip size and chip position tolerance. The typical total beam angle is the full angle measured where the luminous intensity is half of the peak value.MATERIALS:As part of our continuous research and improvement processes, and to ensure the best possible quality and availability of our products, LEDiL reserves the right to change material grades without notice.PRODUCT DATA USER AGREEMENT AND DISCLAIMER:The measured data in the provided downloadable LEDiL Product Datasheets and Mechanical 2D-Drawings is rounded and provided as reference for planning. LEDiL Oy's optical specifications have been verified by conducting performance testing of the products in accordance with the company's quality system. The reported data are averaged results of multiple measurements with typical variation. LEDiL Oy reserves the right to without prior notification make changes and improvements to its products.LEDiL Oy assumes neither warranty, nor guarantee nor any other liability of any kind for the contents and correctness of the provided data. The provided data has been generated with highest diligence but the provided data may in reality not represent the complete possible variation range of all intrinsic parameters. Therefore, in certain cases a deviation from the provided data could occur.LEDiL Oy reserves the right to undertake technical changes of its products without further notification which could lead to changes in the provided data. LEDiL Oy assumes no liability of any kind for the possible deviation from any provided data or any other damage resulting from the usage of the provided data.The user agrees to this disclaimer and user agreement with the download or usage of the provided files.LEDiL OyJoensuunkatu 13FI-24240 SALOFinlandLEDiL Inc.228 West Page Street Suite DSycamore IL 60178USALedil Optics Technology (Shenzhen) Co., Ltd.# 405 , Block BCasic Motor Building Shenzhen 518057P.R.CHINALocal sales and technical support/where_to_buyShipping locations Salo, FinlandHong Kong, ChinaDistribution Partners /where_to_buyMouser ElectronicsAuthorized DistributorClick to View Pricing, Inventory, Delivery & Lifecycle Information:L edil:CA11643_LAURA-SS。

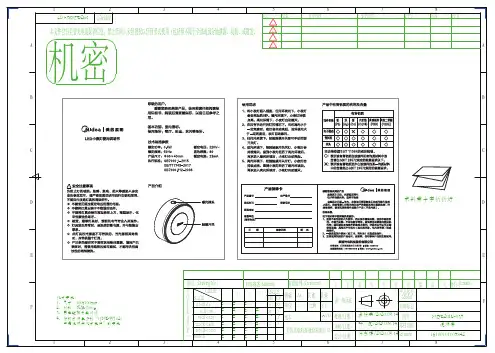

MDZ20IU-037说明书
T O L E R A
GRADE F M C V SCALE
0.5<R≤6 `0.05 `0.1 `0.2 6<R≤30 `0.1 `0.2 `0.5 `1
ANGLE FM CV 图幅 5' 30' 单位 30' 1~
A4 共 1张 第 1张 mm 比例 1:1
第一角画法
30<R≤120 `0.15 `0.3 `0.8 `1.5 1~ 2~ 版本 (Version) A/0 批准/日期
产品型号 Model
材料标记
洪杜莹/2020.09.14 图号
MDZ20IU-037
F
N C E
120<R≤400 400<R≤1000
`0.2 `0.5 `1.2 `2.5 2~ `0.3 `0.8 `2 `4 -
5~ -
审核/日期 美智光电科技股份有限公司
mm 1000<R
`0.5 `1.2 `3 `6 - -
设计/日期
叶 波/2020.09.14 零件名称 付金雅/2020.09.14Part name
说明书 16100101005842
3
4
5
6
7
8
c
A
d
A
机密
B
B
C
C
D
来料需十字折折好
D
E
技术要求:
1、尺寸:100x100mm
F
2、材料:双胶纸80g
3、黑色边框为裁切线
4、物料应符合企标“QMZ-J53.021
产品说明书技术条件”的要求
1
2
E
图号 (Drawing No.)
材Hale Waihona Puke 描述(Material) 表面处理 (Treatment) Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ 备注(Remark)

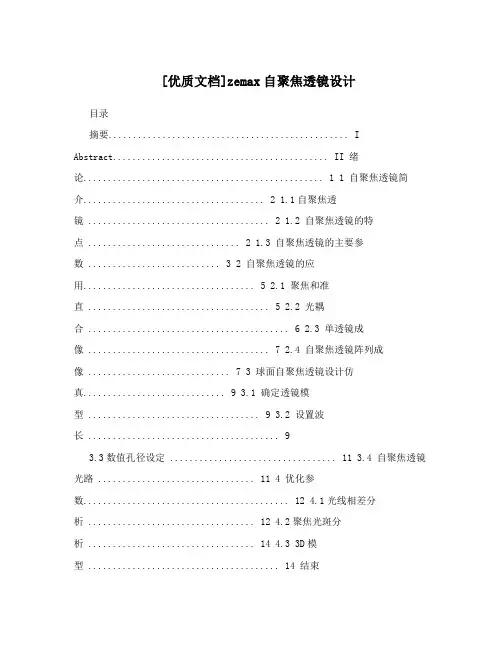

[优质文档]zemax自聚焦透镜设计
[优质文档]zemax自聚焦透镜设计目录摘要 (I)Abstract............................................ II 绪论................................................. 1 1 自聚焦透镜简介..................................... 2 1.1自聚焦透镜 ..................................... 2 1.2 自聚焦透镜的特点 ............................... 2 1.3 自聚焦透镜的主要参数 ........................... 3 2 自聚焦透镜的应用................................... 5 2.1 聚焦和准直 ..................................... 5 2.2 光耦合 ......................................... 6 2.3 单透镜成像 ..................................... 7 2.4 自聚焦透镜阵列成像 ............................. 7 3 球面自聚焦透镜设计仿真............................. 9 3.1 确定透镜模型 ................................... 9 3.2 设置波长 (9)3.3数值孔径设定 .................................. 11 3.4 自聚焦透镜光路 ................................ 11 4 优化参数.......................................... 124.1光线相差分析 .................................. 12 4.2聚焦光斑分析 .................................. 14 4.3 3D模型 ....................................... 14 结束语.............................................. 15 致谢.............................................. 16 参考文献.. (17)摘要本文主要说明应用梯度折射率对光传播的影响分析设计自聚焦透镜(GRIN lens),自聚焦透镜主要应用于光纤传输系统中。
BSCOPE 数字微观透镜产品数据手册说明书
MONOCULAR MODEL BS.1151-XXX385 (h) x 195 (w) x 235 (d) | 6.3 kg BINOCULAR MODEL BS.1152-XXX 409 (h) x 195 (w) x 235 (d) | 6.5 kg TRINOCULAR MODEL BS.1153-XXX 459 (h) x 195 (w) x 235 (d) | 6.6 kgBS.1152-PLiNSHigh wide field HWF 10x/20 mm secured eyepiece(s) with 20 mm field of view. The bScope is available with a monocular head (45° inclined Ø 23.2 mmC arrying gripBS.1151-EPL BS.1152-PLiBS.1153-PLPHiBS.1157-EPLi409 (h) x 195 (w) x 235 (d) | 7.1 kg BS.1157-PLiO NSThe digital bScope microscopes are equipped with a 5.0 MP 1/2.5 inch CMOS USB-2.0 camera, 24 bits color depth, 7 frames per second (2592 x 1944 pixels) or 27 frames per second (1280 x 960 pixels). Dynamic range is 76 db and signal/noise ratio 41 db. Supplied with ImageFocus Alpha software, USB-2.0The capture and analysis ImageFocus Alpha software allows to save images in .jpg, .tif, .bmp or .dicom formats as well as .avi format videos. Measurements and annotations can be done on live or captured images. Compatible with Windows 7, 8 and 10, both 32 and 64 bits configurations. A Mac OS version is also available. Free updates can be downloaded from our website| D I G I T A L S O L U T I O N S || E D U C A T I O N || L I F E S C I E N C E |PROD UC T DATAS HEE TACCE SS O R I E S A N D SPA R E PA R T SE Y E P I E C E SBS.6010 HWF 10x/20 mm eyepiece, Ø 23.2 mm tubeBS.6010-P H WF 10x/20 mm eyepiece with pointer, Ø 23.2 mm tube BS.6010-C H WF 10x/20 mm eyepiece with crosshairs, Ø 23.2 mm tube BS.6010-CM H WF 10x/20 mm eyepiece with 10/100 micrometerand crosshairsBS.6012 WF 12.5x/14 mm eyepieceBS.6015 WF 15x/11 mm eyepiece BS.6020 WF 20x/11 mm eyepiece BS.6099 Pair of eyecupsOB J E C T I V E SBS.7104 E-plan EPL 4x/0.10 objective. WD 37.0 mm BS.7110 E-plan EPL 10x/0.25 objective. WD 6.61 mm BS.7120 E-plan EPL 20x/0.40 objective. WD 1.85 mm BS.7140 E-plan EPL S40x/0.65 objective. WD 0.64 mm BS.7160 E-plan EPL S60x/0.85 objective. WD 0.20 mmBS.7100 E -plan EPL S100x/1.25 oil immersion objective. WD 0.19 mm BS.7204 Plan PL 4x/0.10 objective. Working distance 17.9 mm BS.7210 Plan PL 10x/0.25 objective. WD 8.8 mm BS.7220 Plan PL 20x/0.40 objective. WD 8.6 mm BS.7240 Plan PL S40x/0.65 objective. WD 0.56 mm BS.7260 Plan PL S60x/0.85 objective. WD 0.25 mmBS.7200 Plan PL S100x/1.25 oil immersion objective. WD 0.33 mmBS.7510 E -Plan Phase EPLPH 10x/0.25 objective. WD 6.61 mm BS.7520 E-Plan Phase EPLPH 20x/0.40 objective. WD 1.85 mm BS.7540 E -Plan Phase EPLPH S40x/0.65 objective. WD 0.64 mm BS.7500 E -Plan Phase EPLPH S100x/1.25 oil immersion objective.WD 0.19 mmBS.8204 E -plan EPLi 4x/0.10 infinity corrected IOS objective. WD 18.9 mm BS.8210 E -plan EPLi 10x/0.25 infinity corrected IOS objective.WD 5.95 mmBS.8220 E -plan EPLi 20x/0.40 infinity corrected IOS objective.WD 2.61 mmBS.8240 E -plan EPLi S40x/0.65 infinity corrected IOS objective.WD 0.78 mmBS.8200 E -plan EPLi S100x/1.25 oil immersion infinity corrected IOSobjective. WD 0.36 mmBS.8404 P lan PLi 4x/0.10 infinity corrected IOS objective. WD 21.0 mm BS.8410 P lan PLi 10x/0.25 infinity corrected IOS objective. WD 5.0 mm BS.8420 P lan PLi 20x/0.40 infinity corrected IOS objective. WD 8.8 mm BS.8440 P lan PLi S40x/0.65 infinity corrected IOS objective. WD 0.66 mm BS.8460 P lan PLi S60x/0.85 infinity corrected IOS objective. WD 0.46 mm BS.8400 P lan PLi S100x/1.25 oil immersion infinity corrected IOSobjective. WD 0.36 mmBS.8510 E -Plan Phase EPLPHi 10x/0.25 infinity corrected IOS objective.WD 5.95 mmBS.8520 E -Plan Phase EPLPHi 20x/0.40 infinity corrected IOS objective.WD 2.61 mmBS.8540 E -Plan Phase EPLPHi S40x/0.65 infinity corrected IOS objective.WD 0.78 mmBS.8500 E -Plan Phase EPLPHi S100x/1.25 oil immersion infinity correctedIOS objective. WD 0.36 mmBS.8710 P lan Phase PLPHi 10x/0.25 infinity corrected IOS objective.WD 5.00 mmBS.8720 P lan Phase PLPHi 20x/0.40 infinity corrected IOS objective.WD 8.80 mmBS.8740 P lan Phase PLPHi S40x/0.65 infinity corrected IOS objective.WD 0.66 mmBS.8700 P lan Phase PLPHi S100x/1.25 oil immersion infinity corrected IOSobjective. WD 0.36 mmCO N D E N S E R S A N D ACC E S S O R I E SBS.9102 A bbe condenser 1,25 NA with slot for darkfield and phase contrastsliders. Without darkfield slider and without phase contrast sliderBS.9170 D arkfield stop for BS.9102 condenser BS.9105 Swing-out Abbe condenser 0.9/1.25 NAP H A S E CO N T R A S T ACC E S S O R I E SBS.9118 Z ernike phase contrast kit with E-plan EPLPH 10/20/S40 andS100 oil phase contrast objectives, Zernike rotating condenser, telescope and green filterBS.9120 Z ernike phase contrast kit with E-plan EPLPHi 10/20/S40 andS100 oil phase contrast IOS infinity corrected objectives, Zernike rotating condenser, telescope and green filterBS.9123 Z ernike phase contrast kit with plan PLPH 10/20/S40 and S100 oilphase contrast objectives, Zernike rotating condenser, telescope and green filterBS.9126 Z ernike phase contrast kit with plan PLPHi 10/20/S40 and S100oil phase contrast IOS infinity corrected objectives, Zernike rotating condenser, telescope and green filterBS.9148 Alignment telescope for bScope IOS version with 30 mm tubes BS.9149 A lignment telescope for bScope non IOS version with 23.2 mmtubesBS.9156 P hase contrast kit with Abbe condenser with slot for slider.E-plan EPLPH 10/S40x phase contrast objectives, slider with 10 and 40x annuli, telescope and green filterBS.9157 P hase contrast kit with Abbe condenser with slot for slider.E-plan EPLPH 20/S100x phase contrast objectives, slider with 20 and 100x annuli, telescope and green filterBS.9158 P hase contrast kit with Abbe condenser with slot for slider.E-plan EPLPH i 10/S40x phase contrast infinity corrected objectives, slider with 10 and 40x annuli, telescope and green filterEuromexMicroscopenbv•Papenkamp20•6836BDArnhem•TheNetherlands•T+31(0)263232211•****************•AE.9919AE.9916BS.1153-PLiwith camera。
菲涅尔透镜手册 - SUNSTAR说明书
型号:7709-1 型号:7709-2 型号:8202-6焦距:7.6 外径:Ф17 角度:90° 内径:Ф15距离:5m 尺寸:Ф21型号:001 型号:2091 型号:8731-1 外径:Ф55 外径:Ф55 规格:Ф45.2 内径:Ф44内径:Ф44角度:180°距离:10mFeinier lens菲涅尔透镜SUNSTAR传感与控制/TEL:0755-********FAX:0755-********E-MAIL:**************SUNSTAR商斯达实业集团是集研发、生产、工程、销售、代理经销、技术咨询、信息服务等为一体的高科技企业,是专业高科技电子产品生产厂家,是具有10多年历史的专业电子元器件供应商,是中国最早和最大的仓储式连锁规模经营大型综合电子零部件代理分销商之一,是一家专业代理和分銷世界各大品牌IC 芯片和電子元器件的连锁经营綜合性国际公司。
在香港、北京、深圳、上海、西安、成都等全国主要电子市场设有直属分公司和产品展示展销窗口门市部专卖店及代理分销商,已在全国范围内建成强大统一的供货和代理分销网络。
我们专业代理经销、开发生产电子元器件、集成电路、传感器、微波光电元器件、工控机/DOC/DOM电子盘、专用电路、单片机开发、MCU/DSP/ARM/FPGA软件硬件、二极管、三极管、模块等,是您可靠的一站式现货配套供应商、方案提供商、部件功能模块开发配套商。
专业以现代信息产业(计算机、通讯及传感器)三大支柱之一的传感器为主营业务,专业经营各类传感器的代理、销售生产、网络信息、科技图书资料及配套产品设计、工程开发。
我们的专业网站——中国传感器科技信息网(全球传感器数据库) 服务于全球高科技生产商及贸易商,为企业科技产品开发提供技术交流平台。
欢迎各厂商互通有无、交换信息、交换链接、发布寻求代理信息。
欢迎国外高科技传感器、变送器、执行器、自动控制产品厂商介绍产品到 中国,共同开拓市场。
自聚焦透镜
应用 (3)波分复用器件自聚焦透镜耦合系统的优化设计. 3 双芯自聚焦透镜耦合分析 (9)自聚焦透镜用于准直系统时附加耦合损耗的研究12 用自聚焦透镜作平行光束与单模光纤的最佳耦合17.........................工艺研究. (222)光通信用自聚焦透镜的制备 (22)制作铊玻璃自聚焦透镜的两步离子交换工艺分析27.........................测试手段. (332)改进斑点法测量自聚焦透镜光学参数 (32)基于光探针技术的自聚焦透镜光斑测量方法··36、42 自聚焦透镜光斑直径、分分辨率测试研究····.................................其他 (448)自聚焦透镜在传感应用中的研究进展·····48 48应用波分复用器件自聚焦透镜耦合系统的优化设计作者:陈 矛 吴震华(中科技大学光电子工程系 )曹玉琳(华工科技产业股份有限公司图像分公司 )阮玉 (华中科技大学光电子工程系)摘要:利用光纤矩阵方法和高斯光学的耦合损耗理论,对波分复用器件的自聚焦透镜耦合系统进行了分析,得出了一种优化设计耦合系统的分析和计算方法.结合计算结果的曲线,分析了耦合系统中透镜长度对耦合损耗的影响,提出了通过调整入射单模光纤与自聚焦透镜粘接的角度来减小耦合损耗的新方法.关键词:波分复用器件;自聚焦透镜;耦合损耗;单模光纤中自聚焦透镜体积小,重量轻,具有准直和聚焦作用,且耦合效率高.由双透镜组成的准直聚焦耦合系统[1]中可以有较大间隙以插入滤波片、衰减片等来构成多种体积小、结构紧凑的无源器件,所以在光纤通信系统中得到越来越多的应用.耦合损耗是波分复用器件的一个重要性能指标,如何分析自聚焦透镜耦合系统各因素对耦合损耗的影响,以最大限度减小耦合损耗,是波分复用器件研究中的重要问题.文献[2]讨论了多模光纤中透镜耦合系统的损耗问题.文献[3]虽对单模光纤透镜耦合系统进行了分析,但只分析了透镜轴向偏角及侧向位移对损耗的影响.本研究则分析了耦合系统中透镜长度对耦合损耗的影响,并通过理论分析得到一种通过调整入射单模光纤与准直透镜形成的偏斜角来减小耦合损耗的新方法,为波分复用器件中耦合系统的优化设计提供了理论依据.1耦合损耗的理论分析在对自聚焦透镜耦合系统进行损耗分析时,较多的是使用光线光学理论,但是这种方法对多模光纤与自聚焦透镜耦合系统进行分析才比较有效,对单模光纤,因为它的芯径不大,且光纤中传输的是高斯光束,所以用光线理论分析会有较大的误差.在本研究中,结合光线理论和高斯光束模斑失配理论[4]进行分析.在自聚焦透镜中,透镜半径相对于波长非常大,可以用光线光学的矩阵方法进行分析,在透镜与输出光纤进行耦合时,利用模斑失配理论计算耦合损耗.透镜之间为插入窄带滤波片而有一定的间隙,透镜本身具有一定的像差,因此为了得到较小的耦合损耗,自聚焦透镜的长度不能是标准的P/4(P为节距)[5].这里设准直透镜比1/4节距长ΔZ0,聚焦透镜比1/4节距长ΔZ1,ΔZi(i=0,1)可以为正值也可以为负值.那么由矩阵光学可得到自聚焦透镜的光线矩阵为:[])sin()cos()cos()/1)(sin(0000000z g z g g n z g g n z g G ∆−∆−∆∆−= (1)式中,g是自聚焦透镜的聚焦系数;n0是自聚焦透镜光轴上的折射率.同理也可得到输出自聚焦透镜的光线矩阵[])sin()cos()cos()/1)(sin(1101011z g z g g n z g g n z g G ∆−∆−∆∆−= (2)在自聚焦透镜之间可以看作是均匀分布的空气介质,其光线矩阵为⎥⎦⎤⎢⎣⎡=l d l T 0 (3)式中d是间距.这样就由式(1)~(3)可以得到准直耦合系统的光线矩阵(4) ⎥⎦⎤⎢⎣⎡==D B C A TG G M 10在单模光纤中光功率分布符合高斯分布,因此可以把耦合系统的输入输出光束看成高斯光束,那么耦合系统输出端的复曲率参数qi为[4]:1/qi=1/Ri-jλ/(πw2i),ω式中,λ是光波的波长;Ri 是曲率半径; ωi是高斯光束束斑半径.利用ABCD定律,可得到q1与输入端的复曲率参数q0的关系:q1=(Aq0+B)/(Cq0+D),式中A,B,C,D由式(4)得到,这样就可以由自聚焦透镜耦合系统的光线矩阵和输入端面的复曲率参数得到输出端的复曲率参数.在对耦合系统做损耗分析时,对输入光束进行一定的近似是必要的.从单模光纤进入透镜的高斯光束可以用一光锥表示(如图1所示),在进行分析时,就只用考虑光锥边沿的两条光线,这两条光线与透镜轴线的夹角近似等于单模光纤的数值孔径,角度都以锐角度量,角度的方向规定是由光线转向轴线,顺时针方向旋转形成的角度为正,反之为负,这样得到它们的光线矩阵分别为:T f T f N r N r ][,][00−−++ωω式中,r为光纤轴与自聚焦透镜轴的距离;ω0为单模光纤输出端处光束束斑半径;Nf是该处的数值孔径.这两条光线经过耦合系统M后,光线矩阵分别为: [r1 θ1]T , [r2 θ2]T ,式中θ1和θ2分别是这两条光线与透镜轴线的夹角,则在耦合系统输出端面得到高斯光束的中心角θ=(θ1+θ2)/2.根据入射高斯光束与单模光纤的耦合效率公式[4]:][{})(/2exp 2222222ωωλωωθπη+−k 1010000 (5)式中κ0=4[(ω0/ω1+ω1/ω0)2+(πω0ω1/λ)2(1/R1)2]-1, 这样可以得到耦合损耗dB L )(ln 343.4η= (6)2 仿真结果在此用一种自聚焦透镜进行分析,型号SLW-1.8:g=0.33073mm-1,n0=1.59019.将具体参数代入以上公式,利用Matlab 软件进行计算和画图.为了得到准直透镜和聚焦透镜长度与损耗的变化关系,可以假定当间距d=1mm不变,当ΔZ0和ΔZ1都变化时,这时ΔZ0和ΔZ1与L就构成一个三维曲面(图2).从图2中可以看出:在准直聚焦透镜都是1/4节距时,耦合损耗并非最小.本例中经过计算,得到耦合损耗最小值是在ΔZ0=-0.02mm,ΔZ1=0.02mm的位置,Lmin=0.1801dB,而当ΔZ0=ΔZ1=0时,损耗L=0.1954dB.并且由图可见,透镜长度不能同时比1/4节距长或短,否则损耗很大,如在ΔZ0=ΔZ1=0.01mm的位置,L就达到0.2423dB.图2损耗随ΔZ0和ΔZ1变化的曲面图耦合损耗对准直和聚焦透镜间的轴向偏角很敏感[3],很小的偏斜角就带来几个dB的损耗.在基于滤波片的波分复用器件的制作中,如果装配精度不高,入射单模光纤与透镜端面会有角向偏斜,如图3所示.偏斜角β对耦合损耗的影响,在类似的耦合系统中尚未见分析讨论过,在这里利用前面的方法进行计算和分析.图3输入光纤倾斜于透镜端面示意图因为输入光纤相对透镜端面可能会向上向下偏斜,偏斜角β也有正负之分.这里和前面一样,规定β以锐角度量,由光纤轴线转向透镜轴线,顺时针方向旋转形成的角度为正,反之为负.这样由输入光纤发出的高斯光束形成的光锥的两条边沿光线的光线矩阵为:[r+ω0Nf+β]T,[r-ω0β-Nf]T.为了得出偏斜角β与损耗L的变化关系,令ΔZ0=ΔZ1=0,d=1mm,经计算得β与L的关系曲线如图4.从图4可以看出,损耗对角偏斜非图4偏斜角β与损耗L的关系曲线常敏感,在β=-5°时,损耗值就达到5dB以上,同时也可以看出,损耗最小值并不是出现在角向偏斜为0时,而是在入射光纤相对透镜向下偏斜一个角度的情况下.在β=0°时,L=0.1954dB,而在β=1°时,L=0.0004dB.这是因为入射单模光纤相对透镜是偏轴粘接的,这种偏轴方式会增加透镜输出端出射光束的中心角θ,由式(5)和式(6)可以看出L会随着θ的增加而增大.而通过适量调整入射单模光纤与准直透镜端面间的偏斜角度可以压缩输出光束的中心角,从而大大减小耦合系统的损耗,这对于在实际器件封装中通过调整输入光纤与透镜的夹角来减小插入损耗是很有意义的.经过上面的分析和讨论可知,在波分复用器件自聚焦透镜耦合系统的设计中,要综合考虑准直和聚焦透镜的长度,并且可以通过调整入射单模光纤与透镜的角度来减小系统耦合损耗,从而得到更高的耦合效率.需要说明的是,在上面的计算中没有考虑透镜的像差损耗和装配误差所带来的损耗,所以在实际中测得的耦合损耗值可能会比用上面方法计算所得的数值要稍大一些.尽管如此,利用上述理论和方法得到的结果与实际仍是很符合的.参考文献[1] Tomlinson W J.Application of GRIN-rod lenses in optical fiber comm.unication systems.Appl.Opt.,1980,19(7):1127-1138[2] Palais J C.Fiber coupling using graded-index rod lenses. Appl.Opt.,1980,19(12):2011-2018[3] Gilsdorf R W,Palais J C.Single-mode fiber coupling efficiency with graded-index rod lenses.App,Opt.,1994,33(16):3440-3445[4]Masat os hi Saru wateri,Kiyoshi Nawata. Se misconductor laser to single-mode fiber couplur.Appl,Opt.,1979,18(11):1847-1856[5] Thyagarajan K ,Robra A ,Ghatak A K .Aberration losses of the micooptic directional coupler.Appl.Opt.,1980,19(2):266-269双芯自聚焦透镜耦合分析作者:虞国华(华中理工大学) 刘秋华主,方罗珍,江山(邮电部固体器件研究所)摘要:利用光线光学的原理,提出了求解双芯自聚焦透镜耦合损耗的数学模型,利用该模型得出了自聚焦透镜耦合损耗与双芯距的关系曲线。
自聚焦透镜生产工艺流程
自聚焦透镜生产工艺流程英文回答:The production process of a self-focusing lens involves several steps to ensure the lens is manufactured correctly and efficiently. Here, I will outline the general processin both English and Chinese.Firstly, the lens design is created based on the desired specifications and requirements. This includes determining the focal length, diameter, and curvature of the lens. The design is then converted into a digital file format that can be used for manufacturing.Next, the lens material is selected. This can vary depending on the application of the lens. For example, in photography lenses, high-quality glass is often used to ensure optimal image quality. In other applications, such as laser technology, different materials may be chosen based on their optical properties.Once the material is selected, the lens blank is prepared. This involves cutting the material into the desired shape and size. Precision is crucial in this stepto ensure that the lens will perform as intended. Advanced machinery and tools are used to achieve the necessary accuracy.After the lens blank is prepared, it goes through a process called grinding and polishing. This step involves shaping the lens surface to achieve the desired curvature and smoothness. The lens is placed on a grinding machine where it is rotated against a grinding tool. This process removes excess material and shapes the lens. Polishing is then done to refine the surface and improve its optical qualities.Once the grinding and polishing are complete, the lens goes through a series of quality control tests. These tests ensure that the lens meets the required specifications and performs as expected. For example, the lens may be testedfor its focal length, light transmission, and image quality.Any defects or deviations from the desired performance are identified and addressed.After passing the quality control tests, the lens is coated with anti-reflective coatings. These coatings improve the lens's light transmission and reduce unwanted reflections. The coating process involves depositing thin layers of materials onto the lens surface using techniques such as vacuum deposition or sputtering.Finally, the lens is assembled into its final form. This may involve mounting the lens into a camera body or integrating it into a larger optical system. The assembly process ensures that the lens is securely attached and aligned correctly.中文回答:自聚焦透镜的生产工艺流程涉及多个步骤,以确保透镜的正确和高效制造。
自聚焦透镜工作温度
自聚焦透镜的工作温度通常在-40°C至+85°C之间。
自聚焦透镜,也被称为梯度折射率透镜或GRIN透镜,是一种特殊的光学元件,其折射率沿其长度方向逐渐变化。
这种设计使得光线在通过透镜时能够连续地改变其传播方向,从而实现聚焦的效果。
由于其在光通信、光学传感、生物医学等领域的广泛应用,对自聚焦透镜的性能特性进行深入了解是非常必要的。
在工作温度方面,自聚焦透镜通常可以在一个相对宽的温度范围内保持其良好的光学性能。
这是因为其材料选择和制造工艺的优化,使得透镜能够在不同温度下保持稳定的折射率和形状。
然而,尽管自聚焦透镜具有一定的温度稳定性,但在极端温度条件下,其性能可能会受到一定程度的影响。
在低温环境下,例如低于-40°C,自聚焦透镜可能会因为材料收缩而导致形状变化,从而影响其聚焦效果。
同时,低温环境还可能使透镜表面的水分结冰,进一步影响其光学性能。
因此,在低温环境下使用自聚焦透镜时,需要采取适当的保温措施以避免性能下降。
相反,在高温环境下,例如高于+85°C,自聚焦透镜可能会因为材料膨胀而导致形状变化,同样会影响其聚焦效果。
此外,高温环境还可能加速透镜材料的老化过程,降低其使用寿命。
因此,在高温环境下使用自聚焦透镜时,需要采取适当的散热措施以保持其性能稳定。
总之,虽然自聚焦透镜在-40°C至+85°C的工作温度范围内能够保持较好的性能稳定性,但在极端温度条件下使用时仍需要注意采取相应的保护措施。
通过合理的选择和使用,可以充分发挥自聚焦透镜在光学系统中的优势,为各种应用场景提供高质量的光学解决方案。
CCQ-500 中文说明书
前言感谢您购买并使用CCQ-500型焦度计。
在使用本仪器前,请详细阅读本使用说明书。
我们衷心希望本使用说明书能为您提供足够的资料来使用本仪器。
为用户提供质量更精、功能更全、更具个性的产品是远视人的追求,如为提高产品性能使其与部份宣传资料和包装盒上有所差异,恕不另行通知。
同时远视科技保留不断更新产品和资料的权利。
假如您在使用中有任何问题,请告诉我们,我们的销售服务专线是:(86 23) 62797666,将有专人为您提供服务。
您的满意是我们前进的基石目录1 简介 (1)2 仪器用途 (1)3 技术指标 (2)4 工作原理 (3)5 仪器结构 (4)6 仪器功能 (5)7 使用说明 (13)7.1 测量前的准备 (13)7. 2 使用中的注意事项 (13)7.3 镜片的安放 (13)7.4 球镜镜片的测量 (13)7.5 柱镜镜片的测量 (14)7. 6 棱镜镜片的测量 (16)7. 7 镜片的标定 (16)8 仪器的维护保养 (18)9 常见故障的排除 (18)1 简介重庆远视科技有限公司是我国眼科检测仪器主要的专业生产厂家和出口厂家,被授予“重庆市高新技术企业”,专注于眼科检测仪器的研发、制造、销售与服务。
主要产品有:焦度计系列(CCQ-100、CCQ-200、CCQ-300、CCQ-400、CCQ-500、CCQ-600、CCQ-800)、接触镜检测仪系列(JC-100、JC-300、JC-400)、瞳距仪系列(HX-200、HX-300、HX-400)、试镜架系列(SJ-100、SJ-200、SJ-300、SJ-400)、视力检查仪系列(SLD-100)、综合验光仪系列(SL Y-100、SL Y-200)、裂隙灯系列(YF-100、YF-200)等。
2 仪器特点和用途焦度计包括标准型和带棱镜度补偿器增强型两种型号。
重要提示以后叙述中凡在前面加“*”的章节或内容为带棱镜度补偿器增强型。
本产品适用于各级计量检测部门、眼镜生产厂、眼镜零售店、医院眼科及光学元件厂对眼镜片或透镜的球镜屈光度、柱镜屈光度、柱镜散光轴位角、棱镜屈光度、棱镜基底角以及角膜接触镜屈光度的测定。
自聚焦透镜生产工艺流程
自聚焦透镜生产工艺流程英文回答:The production process of a self-focusing lens involves several steps to ensure the lens is manufactured to the highest quality standards. Here is a detailed explanation of the process:1. Design and prototyping: The first step is to design the lens and create a prototype. This involves using computer-aided design (CAD) software to model the lens and simulate its performance. Once the design is finalized, a prototype is created using advanced manufacturing techniques.2. Material selection: The next step is to select the appropriate materials for the lens. The choice of materials depends on factors such as the desired focal length,optical properties, and environmental conditions the lens will be exposed to. Common materials used for self-focusinglenses include glass, plastic, and specialized optical materials.3. Lens shaping: After the materials are selected, the lens blanks are shaped into the desired curvature using precision grinding and polishing techniques. This step is crucial in achieving the correct optical properties of the lens.4. Coating: Once the lens blanks are shaped, they are coated with anti-reflective coatings to minimizereflections and increase light transmission. This coating process involves depositing multiple layers of thin films onto the lens surface using techniques such as physical vapor deposition or chemical vapor deposition.5. Assembly: The shaped and coated lens blanks are then assembled into a lens barrel or housing. This involves carefully aligning the lens elements and securing them in place. The lens barrel may also include mechanisms for adjusting the focus or aperture of the lens.6. Quality control: Throughout the production process, rigorous quality control measures are implemented to ensure the lenses meet the required specifications. This includes testing the optical performance, checking for any defects or imperfections, and verifying the mechanicalfunctionality of the lens.7. Packaging and distribution: Once the lenses pass the quality control tests, they are packaged and prepared for distribution. This involves labeling, boxing, and shipping the lenses to customers or distributors.中文回答:自聚焦透镜的生产工艺流程包括多个步骤,以确保透镜的制造符合最高质量标准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自聚焦透镜产品说明书北京旭廷科技开发有限公司2004年8月说明书目录1.产品概述及参数列表 (1)2.订货信息 (3)3.使用注意事项 (5)附:自聚焦透镜原理简介 (6)1.产品概述及参数列表自聚焦透镜又称梯度渐变折射率(GRIN)透镜,其折射率从中心轴到周边沿径向梯度减小,呈轴对称抛物线分布。
它具备准直、聚焦、耦合等功能,具有体积小、耦合效率高、插入损耗低的优点,并且可以在端面成像。
自聚焦透镜广泛用于各种有源、无源光器件,如光纤连接器、光纤耦合器、波分复用器、光衰减器、光隔离器、光滤波器、光开关、光纤准直器、掺铒光纤放大器、光纤光栅等;同时它也广泛应用于医用光学领域,如数码电子宫腔镜等医用内窥镜。
本公司生产的自聚焦透镜主要用于光通信领域,其表面质量指标如下:针孔、麻点:直径范围内不允许存在直径大于30um的缺陷;不允许直径大于10um的杂质缺陷存在;直径在10um-30um之间的缺陷少于4处。
划痕:不允许宽度超过5um的划伤;允许宽度小于2um的划伤存在;不允许宽5um长200um划伤。
崩边:在中心区域的90%范围内不得有崩边。
主要应用参数如下表:其他技术指标如下:最小透镜长度 2.3 mm(对镀膜透镜)圆柱度≤5μm面垂直度≤6 mrad材料耐温≤350 o C热胀系数10×10-6/ o C2.产品订货信息本公司产品采用如下命名方法:A-孔径角2θ43o 55o 74o 序号X1 X2 X3B-直径(mm) 1.0 1.8 2.0 序号10 18 20C-截距P 0.23 0.25 0.29序号023 025 029D-波长(nm)630 830 1060 1310 1550序号630 830 1060 1310 1550示例:SL-X2-10-025-1310-AR2-3D,表示需要定购的自聚焦透镜孔径角为55o、直径1.0mm、截距0.25P、应用波长1310nm、双端面倾角为3o并且双面镀膜。
根据客户要求,可对透镜进行的特殊工艺处理说明如下:(1)端面角度化处理:此种处理可以有效减少回光反射。
有两种形式的角度化处理可供选择,一种是单端面角度化处理:一端倾斜、而另一端垂直于光轴(见图1图2);另一种是双端面角度化处理:两端面相互平行并都倾斜于光轴(见图3)。
(2)镀防反射膜:在透镜端面增镀防反射膜,能有效减少光能量损失;同时有助于保护透镜表面,避免潮湿、化学反应和物理损伤。
镀层采用多层金属氧化物,客户可选择镀膜1-3层。
各项指标如下:项目非镀膜镀膜双面反射率(标准入射) 9-11%0.5%最大反射光谱宽度/ λ±15nm最大耐热温度350o C 200o C×1000小时最大湿度和可靠性尽量避免高温潮湿在85o C、相对湿度85%下保证1000小时(3)柱面金属化处理:柱面金属化处理既可以给透镜增加额外的保护,也可以在焊接时提供更为牢固的结合强度。
订货时在订货信息后加-M表示需要进行这种处理。
例如:SL-X2-10-025-1310-AR2-3D-M,表示定购的自聚焦透镜孔径角为55o、直径1.0mm、截距0.25P、应用波长1310nm、双端面倾角为3o并且需要双面镀膜、柱面金属化处理。
柱面金属化处理技术指标:3.使用注意事项(1)取放时应注意:打开透镜包装的盒盖时应特别小心,防止在打开盒盖时丢失透镜(因为在运输途中微小的自聚焦透镜可能会脱离包装槽而附着在盒盖上)。
取放透镜时应用镊子夹住透镜的侧面,切勿夹持端面或者用手触摸端面(端面若留下划痕或指印,会极大的影响使用)。
(2)清洗时应注意:若透镜表面不慎染上污迹,那么必须清洗透镜表面,否则可能会影响正常使用。
为了确保透镜表面不留残渣,一般情况下清洗剂应使用浓度>95%的甲醇或丙酮溶液。
(3)储存时应注意:原包装打开后,若需长期储存,则应在包装内使用干燥皿或干燥剂(如硅胶)以防止透镜受潮,尤其对于非镀膜透镜。
附:自聚焦透镜原理简介1.什么是自聚焦透镜:传统的透镜是通过控制透镜表面的曲率,凭借光在介质分界面的折射使光线汇聚于一点。
自聚焦透镜又称梯度渐变折射率(GRIN)透镜,其内部特殊的折射率分布使从透镜端面入射的光线在透镜内部沿正弦曲线传播。
其折射率变化N(r)由下式描述:N(r)=N0(1-Ar2/2)(式中:N0表示自聚焦透镜的中心折射率,r表示自聚焦透镜的半径,A表示自聚焦透镜的折射率分布常数)自聚焦透镜的主要应用参数包括:图1 自聚焦透镜折射率分布曲线透镜直径Ф;中心轴折射率N0 ;折射率分布常数A ;数值孔径NA(NA=nSinαm ,式中n表示入射光所在介质的折射率,αm表示入射光线的最大孔径角);截距P(光束沿正弦轨迹传播,完成一个正弦波周期的长度即称为一个截距P);透镜长度Z(透镜两端面之间的距离即为透镜长度)。
在不同长度的棒透镜中,光的传播轨迹不同。
如下所示:图2 不同长度的GRIN棒中光的传播轨迹图中,Z为透镜长度,P为截距。
如图所示,沿棒透镜长度方向的不同位置可以得到不同的成像状态。
由此可见,选择不同的棒透镜长度,可起到凸透镜或凹透镜的作用,形成倒立实像和虚像、正立实像和虚像。
2.自聚焦透镜的制备:为了获得折射率成梯度分布的棒透镜,制备自聚焦透镜最为常用的方法是离子交换法,它具有成本低和容易控制等优点,被广泛地用于光通信用自聚焦透镜的制作。
主要工序及流程包括:玻璃熔炼,玻璃棒加工,拉制纤维,离子交换,棒透镜抽样测试。
其基本原理图如下:图7 离子交换法的基本原理由于一价金属离子在玻璃中具有最大的扩散系数,为获得GRIN棒,在高温下,将基础玻璃放入熔融盐浴中,引发离子交换反应,用熔盐中的对折射率贡献较小的离子部分替换基础玻璃中对折射率贡献较大的离子,使这两种离子在玻璃中的浓度形成一定的梯度,而在玻璃中产生折射率梯度。
基础玻璃中必须具有足够的高极化率离子( Tl+,Cs+,Ag+等),而用于离子交换的熔盐应含有电子极化率小的离子(K+或Na+)。
为满足光通信用自聚焦透镜的要求,基础玻璃配方必须符合如下条件:1,符合设计要求的光学性能(折射率,光吸收等);2,合理的熔制温度,以及高温下合适的粘度;3,满足成型所要求的料性;4,较高的离子交换系数;5,高温及常温下的足够的化学稳定性。
此外,在透镜端面增加防反射膜,可以有效地减少光能量的损失,有助于保护透镜表面,避免潮湿、化学反应和物理损伤;对透镜进行端面角度化处理,可以有效减少表面的回光反射;对透镜进行柱面金属化处理,增加金属化保护,可以使用户将其焊接到相应位置上,这样既可以保证与外界隔绝的密封,同时提供比环氧粘接更为牢固的结合强度。
3.自聚焦透镜的应用:由于从自聚焦透镜端面入射的光线在透镜内部沿正弦曲线传播,以及其圆柱状的外形特点,将适当长度的GRIN棒用于光学系统,便可实现聚焦、准直、成像等特定的功能,从而可以应用在多种不同的微型光学系统中。
聚焦:根据自聚焦透镜的传光原理,对于Z=P/4的自聚焦透镜,当从一端面输入一束平行光时,经过自聚焦透镜后光线会汇聚在另一端面上。
这种端面聚焦的功能是传统曲面透镜所无法实现的。
图3 自聚焦透镜聚焦原理示意图准直:准直是聚焦功能的可逆,反向应用。
对于Z=1/4P的自聚焦透镜,当汇聚光从自聚焦透镜一端面输入时,经过自聚焦透镜后会转变成平行光线。
图4 自聚焦透镜准直原理示意图自聚焦透镜可应用于要求有聚焦和准直功能的各种场合,如:耦合器,准直器,光隔离器,光开关,波分复用器等等。
图5中两个自聚焦透镜分别用做准直和聚焦。
这样我们可在两个自聚焦透镜之间加入多种光学器件,例如:滤波片、偏振片、法拉第旋光器等等,来构成多种光学无源器件。
图5 自聚焦透镜准直和聚焦功能光轨迹示意图此外,由于自聚焦透镜可以通过水平端面完成聚焦功能,加之其简单圆柱外型,使得他具有耦合聚焦的功能,在进行光能量连接及转换中有着很广泛的用途。
自聚焦透镜的这种功能使其能够应用于多种光耦合场合,例如:光纤和光源、光纤和光电探测器以及光纤和光纤之间的耦合等等。
图6 自聚焦透镜耦合聚焦功能光轨迹示意图图6中L1表示光源或光纤到自聚焦透镜的端面的距离,Z为自聚焦透镜的长度,L2为自聚焦透镜的端面到光纤的距离。
调节L1使入射光在自聚焦透镜的最大有效半径之内。
调节L2使出射光的焦点在光纤的有效半径之内。
为了使光源或光纤发出的光经过自聚焦透镜聚焦后能够有效地耦合进光纤,就要调节L1和L2的大小,从而有效地提高耦合效率。
此外,自聚焦透镜也可用于成像。
由于特定长度的自聚焦透镜具有端面成像的特性,采用P/2 的整数倍长透镜可以实现显微摄像系统中端面到端面的像中继传输。
因此低色差的自聚焦透镜在各种医用内窥镜及工业内窥镜中作为物镜和中继透镜得到了越来越广泛的应用。
单棒透镜的直径和视场角都很小(约为Φ0.25-3.0mm,12o左右),而且成像距离也很短,所以单根棒透镜覆盖的物面极小。
因此,在使用中常常需要将棒透镜排列成列阵。
自聚焦透镜阵列(SLA)是80年代初发展起来的一种小型、轻量、高性能的新型透镜。
SLA 由许多根GRIN棒透镜按一定规律排列而成,使之成复合像。
到80年代中期,以1:1共轭成像列阵为代表的列阵形成了系列产品,在办公自动化设备,如复印机。
传真机以及图像扫描光学部件方面得到广泛应用,成为此类设备更新换代的关键部件。
由于GRIN棒内部折射率变化可以调节,当它用于复杂的光学系统时,可以减少系统中光学元件的数量,在某些场合可以代替非球面光学元件。
此外这种光学元件的几何形状简单,容易进行光学加工,且使用这种光学元件的系统具有结构紧凑、性能稳定、成本低廉等优点。
因此GRIN棒透镜已经被越来越多地应用于光学系统,尤其是在光纤通信领域中。
它在光纤之间的连接、隔离、定向耦合、波分复用/解复用器件以及光开关等方面显示出独特的优势。
